HC 224 - Kompressor Cocraft - Gratis bruksanvisning och manual

Produkttyp	Luftkompressor
Märke	Cocraft
Modell	HC 224
Nominell spänning	230 V, 50 Hz
Effekt	1500 W / 2 hp
Tomgångsvarvtal	2800 rpm
Fria luftflödet vid 6 bar	100 l/min
Max arbetstryck	8 bar
Cylindervolym	181 l/min
Tryckkärlskapacitet	24 L
Mått (L × B × H)	61 × 32 × 60 cm
Vikt	30 kg
Oljekapacitet	Ca 0,1 L (1 dl)
Rekommenderad olja (över +10 °C)	SAE 30 kompressorolja
Rekommenderad olja (under +10 °C)	SAE 10 kompressorolja
Bulleremission (Ljudtryck LpA)	75,2 dB(A), KpA = 2,75 dB(A)
Bulleremission (Ljudeffekt LwA)	97 dB(A), KwA = 2,75 dB(A)
Säkerhetsfunktioner	Säkerhetsventil, motorskydd, tryckströmbrytare
Underhållsintervall (Oljebyte)	Första efter 10 timmar, sedan var 120:e timme
Underhållsintervall (Rengöring av luftfilter)	Var 120:e timme
Ingående tillbehör	Hjul, luftfilter
Överensstämmelse	CE, maskindirektivet 2006/42/EC, EMC-direktivet 2014/30/EU

Vanliga frågor - HC 224 Cocraft

Varför startar inte kompressorn?

Kontrollera att kompressorn är ansluten till ett fungerande vägguttag. Se till att motorskyddet inte har löst ut (återställ genom att trycka på knappen på motorskyddet). Inspektera även nätsladden för skador.

Vad ska jag göra om motorskyddet löser ut?

Tryck på återställningsknappen på motorskyddet. Möjliga orsaker inkluderar spänningsfall från långa förlängningssladdar, låg omgivningstemperatur under 10°C, eller att inte använda tryckströmbrytaren för att slå på/av kompressorn efter ett strömavbrott.

Hur kontrollerar jag säkerhetsventilen?

Dra i den fjäderbelastade ringen på säkerhetsventilen. Om ventilen fungerar och tryckkärlet är under tryck, bör luft sippra ut.

Hur ofta ska jag byta olja?

Byt olja efter de första 10 driftstimmar, därefter var 120:e användningstimme.

Vilken typ av olja ska jag använda?

Använd SAE 30 kompressorolja vid temperaturer över +10°C och SAE 10 kompressorolja under +10°C. Om kompressorolja inte finns tillgänglig kan SAE 10-30 motorolja användas som substitut.

Hur tömmer jag kondens från tryckkärlet?

Öppna tappkranen i botten av tryckkärlet för att släppa ut kondens. Gör det till en vana att göra detta regelbundet.

Kan jag använda kompressorn i en fuktig eller våt miljö?

Nej. Placera kompressorn på en torr och välventilerad plats. Undvik kontakt med vatten för att minska risken för elektriska stötar.

Vad ska jag göra om det inte byggs upp tryck eller trycket är för lågt?

Kontrollera att säkerhetsventilen och tappkranen inte läcker. Inspektera slanganslutningar för läckor och rengör luftfiltret om det är igensatt.

Hur ska jag kassera kompressorn vid slutet av dess livslängd?

Kasta den inte med hushållsavfallet. Lämna den på en lokal återvinningsstation eller kontakta inköpsstället för miljösäker återvinning.

Vilka säkerhetsåtgärder bör jag vidta vid användning av kompressorn?

Använd alltid hörselskydd och skyddsglasögon. Rikta aldrig tryckluft mot dig själv eller andra. Håll kompressorn borta från brandfarliga material. Koppla ur och släpp ut tryckluft innan service.

BRUKSANVISNING HC 224 Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Bär alltid skyddsglasögon och hörselskydd vid kompressorarbete.
• Undvik elektrisk stöt! Undvik kroppskontakt med jordade föremål som vattenledningar, element etc.
• Använd skyddsmask vid dammande arbeten.
• Använd aldrig kompressorn i lokaler där brandfarliga vätskor/ämnen eller gaser (bensin, lösningsmedel, gasol etc.) förvaras eller används.
• Använd aldrig nätsladden för att starta eller stänga av kompressorn, använd alltid ON/OFF-knappen.
• Dra alltid ut nätkabeln ur vägguttaget och töm trycktanken på luft innan service eller underhåll utförs.
• Dra alltid ut nätkabeln ur vägguttaget och töm trycktanken på luft innan kompressorn flyttas.
• Se till att nätsladden inte kommer i kontakt med värme, olja eller vassa kanter.
• Dra inte kompressorn i nätkabeln eller i anslutna slangar. Flytta kompressorn endast genom att använda handtaget.
• Om nätsladden skadats får den, för att risk för elektrisk stöt eller brand ska undvikas, endast bytas av kvalificerad yrkesman.
• Se till att anslutna verktyg och slangar inte har lägre kapacitet än kompressorn och att de är korrekt anslutna.
• Produkten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga. Den får inte heller användas av personer utan tillräcklig erfarenhet och kunskap ifall de inte har fått instruktioner om användningen av någon som ansvarar för deras säkerhet.
• Låt aldrig barn leka med produkten.
• Svetsa inte på trycktanken och gör inga modifieringar.
• Rikta aldrig tryckluft mot kroppen eller mot någon annan person.

Symboler

Läs noggrant igenom bruksanvisningen.

Använd hörselskydd.

Risk för elstötar.

Enheten är fjärrstyrd och kan starta utan förvarning.

Dra aldrig ur stickproppen eller slå av ev. huvudströmbrytare för att stänga av kompressorn. Använd alltid ON/OFF-knappen på kompressorn.

Produktbeskrivning

Kompressorn bygger upp tryckluft som leds till trycktanken. När lufttrycket när max i tanken stänger en tryckströmbrytare av elmotorn som driver kompressorn. I samma ögonblick släpps luften i kompressorn ut. Detta sker för att minska trycket så att kompressorn kan återstartas när trycket i tanken sjunker under minimitrycket. Säkerhetsventilen känner av trycket i tanken och släpper ut luft om tryckströmbrytaren inte skulle slå ifrån.

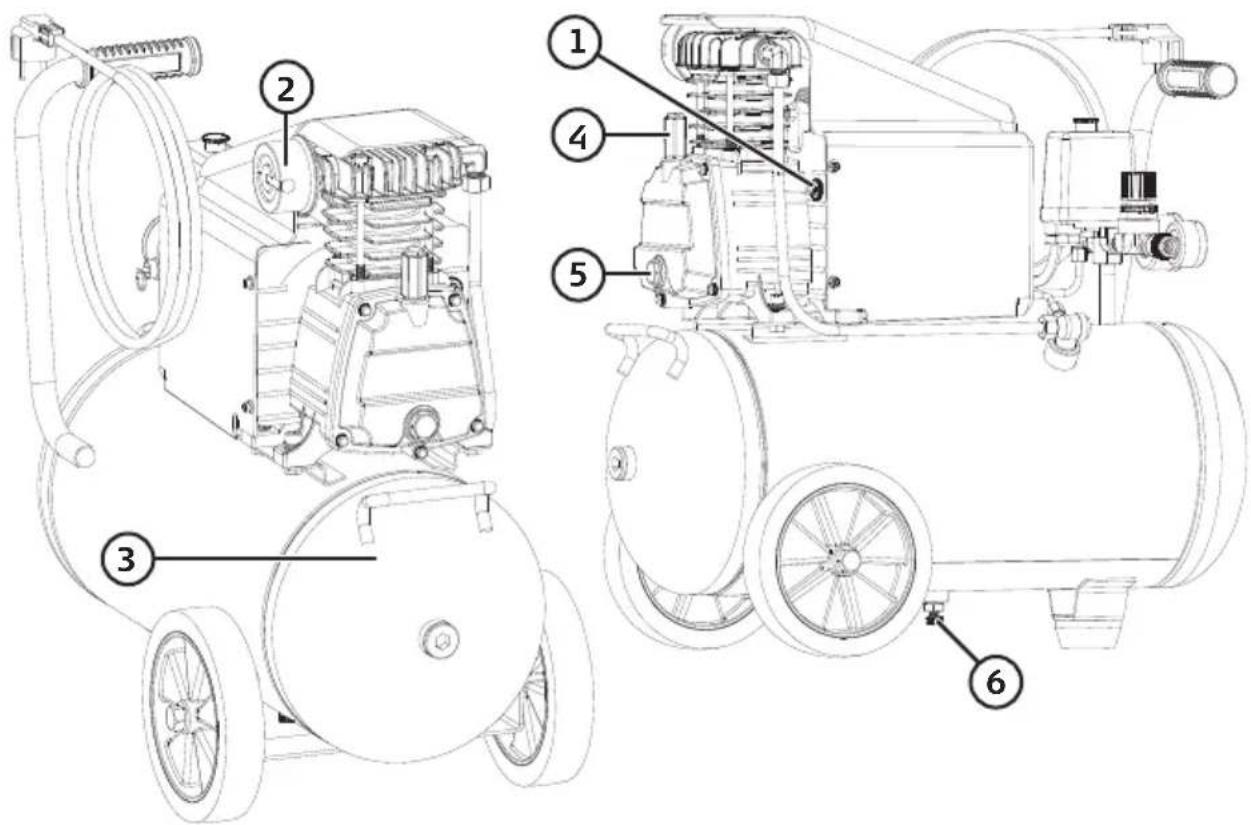

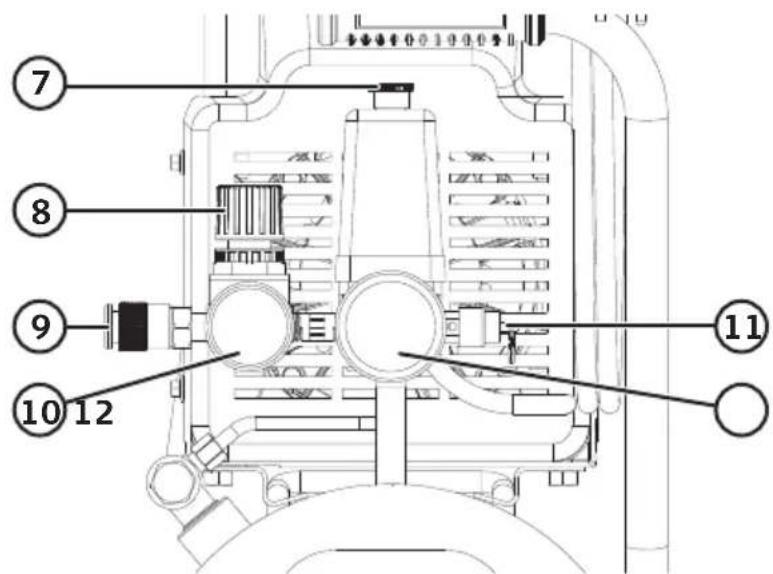

Knappar och funktioner

1. Motorskydd
2. Luftfilter

3. Trycktank

4. Oljepåfyllning

5. Fönster för kontroll av oljenivå

6. Dräneringskran

7. [ON/OFF]

8. Reglerventil (justering av arbetstryck)
9. Luftutlopp
10. Tryckmätare arbetstryck
11. Säkerhetsventil
12. Tryckmätare tank

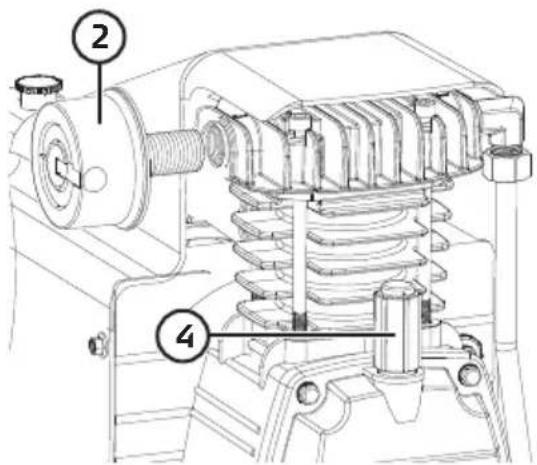

1. Montera hjulen på trycktanken och luftfiltret (2) på kompressorn (se bilderna).

1. Om ett transportlock är monterat i olje-påfyllnings hålet (4), ta bort det och montera det riktiga locket.
2. Placera kompressorn på en ren, torr och välventilerad plats.
3. Se till att den står stadigt och inte kan välta.
4. Se till att oljenivån ligger i den röda cirkeln i nivåfönstret (5).
5. Anslut nätkabeln till ett vägguttag som har 230 V.

Obs!

Innan kompressorn används första gången: öppna dräneringskranen (6) i botten på trycktanken, starta (genom att dra ON/OFF-knappen (7) rakt upp) och låt kompressorn gå i 10 min för att alla delar ska smörjas ordentligt. Stäng därefter dräneringskranen.

1. Kontrollera oljenivån i nivåfönstret (5).
2. Anslut lämpligt verktyg: blåspistol, färgspruta, luftpåfyllare e.d.
3. Vid behov, läs i det anslutna verktygets bruksanvisning och ställ in det rekommenderade arbetstrycket med reglerventilen (8).

4. När arbetet är avslutat och kompressorn stängs av ska trycket släppas manuellt genom att säkerhetsventilen (11) dras ut.

5. Använd kompressorolja SAE 30 vid temperaturer över +10 °C.

6. Använd kompressorolja SAE 10 vid temperaturer under +10 °C.

Motorskydd

Om motorskyddet löst ut har motorn varit överbelastad av någon orsak.

Knappen på motorskyddet (1) skjuts ut några millimeter när det har löst ut och återställs genom att knappen trycks in igen.

Det kan finnas flera orsaker till att motorskyddet löser ut, t.ex. spänningsfall p.g.a. långa skarvsladdar, låg omgivningstemperatur (redan under 10 °C kan problem uppstå) eller att tryckströmbrytaren inte har använts vid av-/påslag, t.ex. vid strömavbrott.

Skötsel och underhåll

• Byt olja i kompressorn första gången efter 10 drifttimmar.
• Byt olja och rengör luftfiltret var 120:e arbetstimme. Kontrollera samtidigt säkerhetsventilen och tryckmätarna.
• Kontrollera säkerhetsventilen genom att dra i den fjäderbelastade ringen. Om säkerhetsventilen fungerar (och det är tryck i tanken) ska luften pysa ut vid säkerhetsventilen.
• Kontrollera visuellt att tankens insida och utsida är fria från korrosion minst en gång om året. Väggtjockleken får under inga omständigheter understiga 2 mm.
• Säkerhetsventilen får under inga omständigheter manipuleras eller blockeras.
• Kontrollera regelbundet att ventilationshålet i oljepåfyllningslocket (4) är öppet.
• Kontrollera regelbundet att alla fästbultar som håller kompressorn mot tanken är ordentligt åtdragna.
• Ta för vana att regelbundet öppna dräneringskranen (6) för att släppa ut ev. kondensvatten ur tanken.
• Rengör inte kompressorn eller tanken med lösningsmedel eller antändbara vätskor.
• Om kompressorn inte ska användas under en längre period: dra ur nätsladden, töm tanken på tryckluft och dränera tanken med kranen (6).

Oljebyte

1. Stäng av kompressorn och dra ur stickproppen före oljebyte!
2. Ta bort oljepåfyllningslocket (4).
3. Luta kompressorn så att oljan kan rinna ur påfyllningshålet ner i ett lämpligt kärl.
4. Låt all olja rinna ur kompressorn.
5. Häll i ny olja så att nivån är mitt på kontrollfönstret. Montera oljepåfyllningslocket.
   Oljerymd: ca 1 dl.
6. Använd kompressorolja SAE 30 vid temperaturer över +10 °C.
7. Använd kompressorolja SAE 10 vid temperaturer under +10 °C.

Kompressorolja är speciellt anpassad för kompressorer, bl.a. har kompressoroljan tillsatser som gör att den inte skummar. Finns inte kompressorolja kan motorolja SAE 10-30 användas.

Felsökningsschema

Kompressorn startar inte. •	Sitter nätkabeln i vägguttaget?Finns det ström i vägguttaget?Har motorskyddet löst ut? Återställ genom att trycka in knappen (1).Är nätkabeln skadad?
Kraftiga vibrationer eller onormalt ljud.	Kontrollera att alla fästbultar som håller kompressorn mot tanken är ordentligt åtdragna.Kontrollera alla övriga fästen och anslutningar.
Kompressorn bygger inte upp tryck i tanken och/eller arbetstrycket är för lågt.	Kontrollera att inte säkerhetsventilen läcker.Kontrollera att inte dräneringskranen läcker.Kontrollera alla slangar och anslutningar så att inga läckage finns.Luftfiltret är igensatt.
För hög oljekonsumtion. •	För mycket olja i kompressorn.Ventilationshålen i oljepåfyllningslocket är igensatta.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Nätanslutning 230 V/50 Hz

Motoreffekt 1500 W/2 hk

Varvtal 2800 rpm

Fri avgiven luftmängd vid 6 bar 100 l/min

Max arbetstryck 8 bar

Ljud LpA = 75,2 dB(A), KpA = 2,75 dB(A)

LwA = 97 dB(A), KwA = 2,75 dB(A)

Genomlupen cylindervolym 181 l/min

Tank 241

Mått (L × B × H) 61 × 32 × 60 cm

Vikt 30 kg

Kompressor

Art.nr. 18-3613 Modell L224

41-9000 L224
