KÄYTTÖOHJE UNI_EFP_03 Uniprodo

Tämä käyttöopas on käännetty konekäännöksellä. Olemme tehneet kaikkemme varmistaaksemme käännöksen tarkkuuden, mutta huomaa, että automaattiset käännökset eivät ole täydellisiä eivätkä ne ole tarkoitettu korvaamaan ihmiskääntäjiä. Käyttöoppaan virallinen versio on englanninkielinen. Erot käännetyn version ja alkuperäisen englanninkielisen version välillä eivät ole oikeudellisesti sitovia. Jos sinulla on kysyttävää käännöksen tarkkuudesta, katso englanninkielinen versio, joka on virallinen viite.

Tekniset tiedot

Parametrin kuvaus Parametrin arvo
Tuotteen nimi	Sähkötakka
Malli	UNI_EFP_01	UNI_EFP_02	UNI_EFP_03	UNI_EFP_04
Nimellisjännite [V~] / taajuus [Hz]	230 / 50
Nimellisteho [W]	1800
Suojausluokka	I
IP-suojausluokitus	IPXO
Mitat [leveys x syvyys x korkeus; mm]	610 x 235 x 680	655 x 245 x 685	620 x 210 x 805	535 x 260 x 810
Paino [kg]	19	19,95	20,3	22,3
Huoneen enimmäiskoko [m ^2 ]	18
Lämpötila-alue [°C]	10-30
Tehotasot	2 (900 / 1800 W)
Ilmavirtaus [m/s]	0,2
Kaukosäätimen akku	CR2025 3V (x1)
Ajastin [min]	30-540 (9 h)

Tämä tuote on lämmityslaite, joka jäljittelee perinteisen takan ilmettä, mutta käyttää sähköä lämmön ja tunnelman luomiseen mukavuuden, turvallisuuden ja käytön helpottamiseksi.

Asennus

Käyttöympäristön lämpötila ei saa olla yli 40 °C, ja suhteellisen kosteuden tulee olla alle 85 %. Vain sisäkäyttöön - varmista hyvä ilmanvaihto huoneessa, jossa laitetta käytetään. Laitteen kummankin puolen ja seinän tai muiden esineiden välillä tulee olla vähintään 50 cm etäisyys (paitsi taka- ja alapuoli). Laitetta tulee aina käyttää, kun se sijoitetaan tasaiselle, vakaalle, puhtaalle, tulenkestävälle ja kuivalle pinnalle, etäällä verhoista, verhoista, huonekaluista ja korkealta liikennealueelta. Sijoita laite niin, että pääset aina käsiksi sen sähköpistokkeeseen. Laitteeseen kytketyn virtajohdon on oltava asianmukaisesti maadoitettu, ja sen on vastattava tuoteselosteen teknisiä tietoja.

Kun käytät kaukosäädintä ensimmäistä kertaa, poista muovinen suojaliuska paristokotelosta (katso luku kaukosäätimen pariston vaihto).

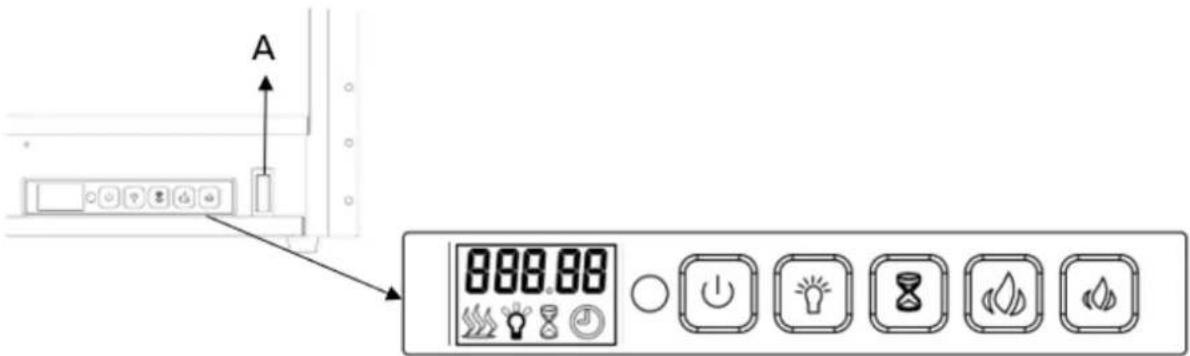

Asennus

A 888.00

A. Päävirtakytkin (kannen takana)
B. Ohjauspaneeli:

PAINIKE	TOIMINTO	TOIMINTA & INDIKAATIO
Virta ON/OFF	ON: Ottaa käyttöön ohjauspaneelin toiminnot.Ota liekkitehoste käyttöön.OFF: Poistaa ohjauspaneelin toiminnot käytöstä. Sammuta liekkiefekti.	1. Paina kerran. Merkkivalo syttyy. Virta kytkeytyy päälle. Kaikki toiminnot käytössä.2. Paina uudelleen, se sammuu.
(Liekki)Kirkkauden säätö	Kirkkauden säätö: liekin kirkkauden taso.	Paina painiketta valitaksesi kirkkaustason. 5 kirkkaustasoa voidaan valita.
Ajastin	Ajastinpainike: c ohjaa ajastimen asetuksia sammuttaaksesi takka valittuna aikana. Asetusalue 30 minuutista 9 tuntiin.	1. Paina kerran. Merkkivalo syttyy.Lämpötilaksi on asetettu 00.2. Paina uudelleen, kunnes haluttu asetus on saavutettu. LED-näyttö näyttää asetuksen ja näyttöalueen: 00-30 min-1h...9 h.
Lämpötilannousu	Lämpötilan säätöpainike:Lämpötilan nousun säätö.	1. Kun asetettu lämpötila ylittää tunnistuslämpötilan, laite alkaa lämmittää.2. Kun tunnistuslämpötila saavuttaa asetetun lämpötilan, laite lopettaa lämmittämisen.
Lämpötilanlasku	Lämpötilan säätöpainike:Lämpötilan laskun säätö.	1. Kun asetettu lämpötila ylittää tunnistuslämpötilan, laite alkaa lämmetä.2. Kun tunnistuslämpötila saavuttaa asetetun lämpötilan, kone pysähtyy.

LAPSILUKKO

LOC

Paina ja pidä kirkkauden säätopainiketta painettuna yli 6 sekuntia lukitaksesi tai avataksesi painikkeet. "LOC" tulee näkyviin ja osoittaa, että painikkeet on lukittu. Kun se on lukittu, "LOC" vilkkuu 6 sekuntia ja katoaa sitten, paina mitä tahansa painiketta LOC vilkkuu uudelleen. Paina kirkkauden säätopainiketta pitkään 6 sekunnin ajan avataksesi painikkeiden lukituksen.

HUOMAA: tätä toimintoa voi käyttää vain laitteessa.

SELSIUS/FAHRENHEIT-YKSIKKÖASETUS

Oletuslämpötilan lukema on Celsius. Paina ajastinpainiketta pitkään 3 sekuntia vaihtaaksesi lämpötilalukeman Celsiuksesta Fahrenheitiin.

KAUKOSÄÄDIN

Paina kaukosäätimen ON/OFF-painiketta (punainen) aloittaaksesi liekkiefektin. Oletuskäyttöliittymä näkyy seuraavasti:

Lämmityskuvake tulee näkyviin ja laite alkaa lämmittää, kun huoneen lämpötila on alle oletusasetuksen (10°C), päinvastoin se ei näy ja lämmitä.

Kellokuvake vilkkuu, koska aikaa ei ole vielä asetettu. Noudata "Ajastimen asetus" -kohdan ohjeita asettaaksesi ajan.

Näytössä näkyvä "H10" tarkoittaa, että suuritehoinen lämmitys on asetettu 10 asteeseen. Näytössä oleva "L10" tarkoittaa, että matalatehoinen lämmitys on asetettu 10 asteeseen.

Koneen yläpuolella näkyvä 26C tarkoittaa 26 astetta huoneenlämmössä.

LÄMMITYS PÄÄLLE/POIS

Paina kaukosäätimen painiketta + tai - aloittaaksesi nopean lämmönsäädön (vaikka se on viikko-ohjelmassa) seuraavasti:

• Paina painiketta + tai - nähdäksesi nykyisen lämpötilan näytöllä.
• Paina painiketta + tai - säätääksesi lämpötilaa haluamaksesi. Jos asetettu lämpötila on korkeampi kuin laitteen havaitsema huonelämpötila, lämmitys käynnistyy. Lämmitys ei käynnisty, jos asetettu lämpötila on alhaisempi kuin huonelämpötila.

Lämpötila-alue mukaan lukien OFF (lämmitys pois päältä), 10°C - 30°C.

SUURI TEHO LÄMMITYS

Paina oletuskäyttöliittymässä kaukosäätimen MENU-painiketta näyttääksesi H ja vilkkuvan lämmityskuvakkeen seuraavasti:

Aseta lämpötila painamalla OK-painiketta. Oletuslämpötila on 10 °C (50 °F). Se näytetään seuraavasti:

Säädä lämpötilaa painamalla + tai – painiketta. Jos asetettu lämpötila on korkeampi kuin laitteen havaitsema huonelämpötila, lämmitys käynnistyy. Lämmitys ei käynnisty, jos asetettu lämpötila on alhaisempi kuin huonelämpötila.

ALHAINEN LÄMMITYS

Paina oletuskäyttöliittymässä MENU-painiketta näyttääksesi L ja vilkkuvan kuvakkeen seuraavasti:

Aseta lämpötila painamalla OK-painiketta. Oletuslämpötila on 10 °C (50 °F). Se näytetään seuraavasti:

Säädä lämpötilaa painamalla + tai – painiketta. Jos asetettu lämpötila on korkeampi kuin laitteen havaitsema huonelämpötila, lämmitys käynnistyy. Lämmitys ei käynnisty, jos asetettu lämpötila on alhaisempi kuin huonelämpötila.

KIRKKAUS (LIIKKI) SÄÄTÖ

Kirkkauden säätö tarkoittaa liekin kirkkaustason valintaa.

Paina oletuskäyttöliittymässä kaukosäätimen MENU-painiketta kirkkauden säätimen valitsemiseksi, kunnes näytössä näkyy "bri" ja kuvake vilkkuu seuraavasti:

5 kirkkaustasoa valittavissa. Oletusasetus on 3. 5 on korkein taso seuraavasti:

TÄÄLLÄ AJASTIN

Oletuskäyttöliittymässä pidä kaukosäätimen MENU-painiketta painettuna normaalin ajastimen valitsemiseksi, näytössä oleva Tunti-kuvake seuraavasti:

Paina OK-painiketta aloittaaksesi normaalin ajastimen asetuksen. Paina painiketta + tai - valitaksesi haluamasi aika.

Aikasekvenssi on 00-30 min, 1H, 2H, 3H, 4H, 5H, 6H, 7H, 8H ja 9H. Oletusasetus on "00" seuraavan kuvan mukaisesti:

TILAN VALINTA (TOISsijainen VALIKKO)

Oletuskäyttöliittymässä paina MENU-painiketta kaukosäätimessä valitaksesi tilan, se näkyy "Mode" seuraavasti:

Paina "OK"-painiketta päästäksesi toissijaiseen valikkoon. Toissijaisessa valikossa on seuraavat toiminnot:

MODE painaa OK näyttääksesi oletuksena OPEN. Paina painiketta + tai - valitaksesi haluamasi tilan.

a) Avata

Jatka kaukosäätimen MENU-painikkeen painamista valitaksesi tilavalikon. Paina OK vahvistaaksesi ja sitten + tai - päästäksesi avoimen ikkunan tunnistustoimintoon. Näytössä näkyy "OPEN" seuraavasti:

OPEN

Paina OK-painiketta vahvistaaksesi ja sitten painikkeella + tai - valitaksesi ON tai OFF. Paina OK-painiketta kytkeäksesi avoimen ikkunan tunnistustoiminnon päälle tai pois päältä.

Avoimen ikkunan tunnistuksen aktivoinnin jälkeen laite katkaisee lämmityksen automaattisesti, kun se havaitsee, että huonelämpötila on laskenut yli 4°C 10 minuutissa ja ylläpitää laskettua lämpötilaa vähintään 20 minuuttia.

Aloita lämmitys uudelleen säätämällä asetettua lämpötilaa ja vahvista asetus painamalla OKpainiketta. Avoimen ikkunan tunnistustoiminto on pois päältä lämpötilan nollauksen jälkeen.

b) Ajan asetus

Paina toissijaisessa valikossa painiketta + tai - päästäksesi aika-asetuksiin. Se näkyy "TIME" seuraavasti:

Paina OK vahvistaaksesi ja sitten + tai - painiketta valitaksesi päivä, joka on "D1" maanantaille, "D2" tiistaille, "D3" keskiviikkolle ja niin edelleen - D7 (sunnuntai) asti.

Vahvista päivä painamalla OK ja aseta sitten aika (tunti) painikkeella + tai -.

Vahvista tunnit painamalla OK ja sitten painiketta + tai - siirtyäksesi lisääjan asetuksiin (minuutit).

Vahvista aika-asetus painamalla OK.

Poistuaksesi asetuksesta käytön aikana, paina kaukosäätimen MENU-painiketta.

Jos kellokuvake vilkkuu jatkuvasti, se tarkoittaa, että aika on siirtynyt sähkökatkon jälkeen. Se vilkkuu, koska aikaa ei ole asetettu.

c) C.RROG (viikoittainen ohjelmointi)

HUOMAA: aika on asetettava ennen ohjelmointia.

Käytettävissä on 4 esiasetettua ohjelmaa. Jokainen ohjelma sisältää ajanjakson tai useita ajanjaksoja, jolloin sähkötakka lämmittää. Ajanjaksojen ulkopuolella sähkötakka on pois päältä.

Yhden ohjelman ajanjakso voi mennä päällekkäin toisen ohjelman ajanjakson kanssa.

Ohjelman määritelmä:

• P1 ohjelmana 1:
- Maanantaista perjantaihin klo 05.15 4 tunnin teholämmityksessä ja lauantaista sunnuntaihin klo 06.20 4 tunnin pienitehoisella lämmityksellä.
• P2 ohjelmana 2:
- Maanantaista perjantaihin klo 17.45 4 tunnin teholämmitykseen ja lauantaista sunnuntaihin klo 16.30 4 tunnin pienitehoiseen lämmitykseen.

• P3 ohjelmana 3:

- Lauantaista sunnuntaihin klo 8.15 4 tunnin teholämmitykseen.

• P4 ohjelmana 4:

- Lauantaista sunnuntaihin klo 16.30: 4 tunnin teholämmitykseen.

Paina toissijaisessa valikossa + tai – painiketta päästäksesi viikoittaiseen ohjelmointiin, se näkyy "ProG" seuraavasti:

Prob

Paina + tai – painiketta valitaksesi "ON" tai "OFF", mikä tarkoittaa viikko-ohjelman kytkemistä päälle tai pois päältä.

ON

OFF

Vahvista painamalla OK.

Poistuksesi asetuksesta käytön aikana paina MENU.

Jos haluat peruuttaa olemassa olevan viikko-ohjelman, sammuta viikko-ohjelma valitsemalla OFF.

d) D. manuaalinen tila (viikkoohjelmoinnin asetukset)

Toissijaisessa valikossa paina + tai - painiketta päästäksesi manuaaliseen asetukseen, se näkyy "MANU" seuraavasti (PROG:n sisällön muokkaamiseksi):

Vahvista painamalla OK ja valitse sitten ohjelman aktivointi- tai deaktivointipäivä(t) painamalla + tai - painiketta.

Valitse ensin aktivointipäivä painamalla + tai – ja vahvista painamalla OK;

Valitse sitten inaktivointipäivä painamalla + tai – ja vahvista painamalla OK.

Seuraava esimerkki maanantain valitsemisesta aktivointipäiväksi ja sunnuntain inaktivointipäiväksi:

Valitse lämmitystaso painamalla + tai - painiketta. "H" tarkoittaa suuritehoista lämmitystä ja "L" pienitehoista lämmitystä. Vahvista painamalla OK.

Paina + tai – painikkeita asettaaksesi haluamasi lämpötilan. Vahvista painamalla OK.

Paina painiketta + tai - asettaaksesi aktivointiajan tunnit. Vahvista painamalla OK.

Paina + tai - painiketta asettaaksesi aktivointiajan minuutit. Vahvista painamalla OK. Huomaa, että minuuttiasetus kertyy 5 minuutilla joka kerta.

Paina painiketta + tai - asettaaksesi ajanjakson keston. Vahvista painamalla OK. Huomaa, että keston aika-asetusta kertyy 30 minuuttia joka kerta.

Toistaiseksi ohjelman ensimmäinen aikajakso on päättynyt. Näyttöön tulee "CON PX" (vahvista). HUOMAA: Ohjelmaa ei voi suorittaa seuraavana päivänä. Maksimikesto ei siis saa ylittää puoltayötä (jos aloitusaika on esimerkiksi 20:30, näytössä näkyvä enimmäiskesto on 4 tuntia ja todellinen enimmäiskesto 3 tuntia 30 minuuttia).

Jos haluat jatkaa asetusta toiselle ajanjaksolle, paina OK jatkaaksesi. Kun olet painanut OK, näyttö palaa päivänvalinnan käyttöliittymään toista ajanjaksoa varten.

Lopeta asetus painamalla + tai - painiketta löytääksesi "FINSH" ja paina sitten OK lopettaaksesi asetuksen.

Yhden päivän aikana voidaan käyttää useita ajanjaksoja. Samaa ajanjaksoa voidaan käyttää useita päiviä.

HUOMAA: Muista aina painaa OK-painiketta tilan valinnan alla (toissijainen valikko) olevissa asetuksissa vahvistaaksesi asetuksen. Yhdelle ohjelmalle voidaan käyttää enintään 8 ajanjaksoa. Kun viikko-ohjelma on asetettu manuaalisesti, kyseinen ohjelma on tehty, manuaalinen asetus päivittää ohjelman oletusasetuksen vastaavasti.

PALAUTTA TEHDASASETUKSET

Kun pistoke on kytketty, mutta laitetta ei ole kytketty päälle (päävirtakytkin "O"-asennossa – älä kytke virtaa), paina lämpötilan laskupainiketta 3-6 sekuntia, niin kuulet piippausääni. Irrota sitten virtapistoke pistorasiasta, 10 sekunnin kuluttua ja käynnistä uudelleen tehdasasetusten palauttamiseksi.

LÄMPÖTILARAJAN SÄÄTÖ

Tämä lämmitin on varustettu lämpötilarajoittimella. Jos lämmitin saavuttaa vaarallisen lämpötilan, lämmitin sammuttaa sen automaattisesti. Rajasäädön nollaus:

• Irrota virtajohto pistorasiasta.
• Käännä ohjauspaneelin ON/OFF-kytkin asentoon OFF. Odota 5 minuuttia.
• Kun virtakytkin on OFF (O) -asennossa, kytke virtajohto takaisin pistorasiaan.
• Jos ongelma jatkuu, anna ammattilaisen tarkastaa pistorasia ja johdot.

- Tarkasta takka varmistaaksesi, ettei tuuletusaukkoja ole tukkeutunut tai tukkeutunut pölystä tai nukasta. Jos ne ovat, puhdista tuuletusalueet imurilla.

Huolto ja hoito

a) Irrota verkkopistoke pistorasiasta ja anna laitteen jäähtyä kokonaan ennen jokaista puhdistusta, säätöä tai lisävarusteiden vaihtoa sekä silloin, kun laitetta ei käytetä.
- Odota, että pyörivät osat pysähtyvät.
b) Käytä laitteen pintojen puhdistamiseen vain syövyttämättömiä puhdistusaineita.
c) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
d) Älä suihkuta laitetta vesisuihkulla tai upota sitä veteen.
e) Varmista, ettei laitteen sisään pääse vettä sen kotelossa olevien aukkojen kautta.
f) Käytä puhdistamiseen pehmeää puhdistusliinaa.
g) Älä jätä akkua laitteeseen, jos sitä ei käytetä pidempään aikaan.

h) Älä käytä puhdistukseen teräviä ja/tai metallisia esineitä (esim. teräsharjaa tai metallista lastaa), sillä ne voivat vahingoittaa laitteen pintamateriaalia.

i) Älä puhdista laitetta happamilla aineilla, lääkinnällisiin tarkoituksiin tarkoitetuilla aineilla, ohennusaineilla, polttoaineilla, öljyillä tai muilla kemiallisilla aineilla, sillä ne voivat vahingoittaa laitetta.

j) Metallin puhdistus

• Kiillota pehmeällä liinalla, joka on hieman kostutettu sitrusöljypohjaisella tuotteella.
• ÄLÄ käytä messingin kiillotusaineita tai kotitalouksien puhdistusaineita, koska nämä tuotteet vahingoittavat metalliverhoilua.

k) Lasin puhdistus

• Käytä hyvälaatuista lasinpuhdistusainetta ja kuivaa se huolellisesti talouspaperilla tai nukkaamattomalla liinalla.
• ÄLÄ KOSKAAN käytä hankaavia puhdistusaineita, nestemäisiä suihkeita tai muita puhdistusaineita, jotka voivat naarmuttaa pintaa.

I) Tuuletusaukot

• Poista pöly ja lika lämmitin- ja tuuletusalueilta pölynimurilla tai pölynimurilla.
• Puhdista tulisijan ulkopinta hieman kostealla liinalla tai pölyharjalla.

m) Sähköiset ja liikkuvat osat

• Puhaltimen moottorit on voideltu tehtaalla, eikä niitä tarvitse voidella.
• Sähkökomponentit on integroitu tulisijaan, eivätkä kuluttaja voi huoltaa niitä.

n) Kaukosäätimen pariston vaihto

• Vedä kaukosäätimen paristokotelon kielekkeestä ja liu'uta lokero ulos.
• Vaihda käytetty paristo uuteen – varmista oikea polarisaatio.
• Liu'uta kaukosäätimeen uuden pariston sisältävä kelkka ja se on valmis jatkamaan käyttöä.

Käytettyjen laitteiden hävittäminen

Älä hävitä laitetta yleisen kunnallisen jätehuollon kautta. Luovuta se sähkölaitteiden kierrätykseen erikoistuneeseen keräyspisteeseen. Tarkista tuotteessa, käyttöohjeessa ja pakkauksessa oleva symboli. Laitteen valmistamiseen käytetyt muovit voidaan kierrättää merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.

Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa paikallisista kierrätyslaitoksista.

Ongelmien ratkaisminen

Ongelma	Mahdollinen syy	Ratkaisu
1.Takka sammuueikä lähde päälle.	1. Takka on ylikuumentunut ja turvajärjestelyt ovataiheuttaneet lämpökytkin irrottaaksesi tai kodin katkaisija on avautunut.	1. Nollaa kytkin katkaisemalla päävirta ja odottamalla sen uudelleen kytkemistä tai katkaisijaa.
2. Liekki ei liiku.	1. Löysä johdotus.2. Liekkimoottori viallinen.3. Liekin varsi ei ole paikallaan	1.Tarkista johdot löystyneiden liitäntöjenvaralta.2.Soita pätevälle huoltoteknikolle liekkimoottorin vaihtamiseksi.3. "Flame Rod" on väärässä tuotteen kuljetuksen/käsittelyn vuoksi. Tämä ongelma voidaan korjata yksinkertaisesti poistamalla lasi, kääntämällä takanylösalaisin, irrottamalla ruuvit, jotka pitävät pohjarunkolevyä, ja asettamalla liekkitangon takaisin paikalleen.
3 Liekki ei ole näkyvissä.	1. Johdotus on löysällä.	1.Irrota virtalähde ja tarkista johdot löystyneiden liitäntöjen varalta ja korjaa tai vaihda tarvittaessa.2.Paina liekkipainike korkealle.
4 Tukki asetettu ja/tai ei hehku.	1. Johdotus on löysällä.	1.Irrota virtalähde ja tarkista johdot löystyneiden liitäntöjen varalta ja korjaa tai vaihda tarvittaessa.
5 Kaukosäädinei toimi.	1.Akun virta vähissä.2.Ei suuntaa ohjausta oikein.3. Viallinen kaukosäädin ja/tai anturi.	1.Vaihda kaukosäätimen paristot.2. Suuntaa ohjaus anturiin, joka sijaitsee suoraan lasiseinän takana yksikön keskellä juuri tukien yläpuolella.3.Vaihda kaukosäädin ja/tai anturi.
