KÄYTTÖOHJE EWAQ-E-XR DAIKIN

Type koelmiddel: R410A

Tämä käyttöopas on ammattitaitoiselle henkilöstölle tarkoitettu tukiasiakirja, mutta sitä ei ole tarkoitettu kyseisen henkilöstön korvaamiseen.

Kiitos, että ostit tämän jäähdyttimen

LUE TÄMÄ KÄYTTÖOPAS HUOLELLISESTI LÄPI ENNEN YKSIKÖN ASENNUSTA JA KÄYNNISTÄMISTÄ. LAITTEEN VÄÄRÄ ASENNUS VOI AIHEUTTAA SÄHKÖISKUN, OIKOSULUN, VUOTOJA, TULIPALON TAI MUITA VAHINKOJA LAITTEELLE TAI HENKILÖVAHINKOJA. YKSIKÖN SAA ASENTAA AMMATTITAITOINEN KÄYTTÄJÄ/TEKNIKKO. YKSIKÖN SAA KÄYNNISTÄÄ VALTUUTETTU JA KOULUTETTU ASIANTUNTIJA. KAIKKI TOIMENPITEET TULEE SUORITTAA PAIKALLISTEN LAKIEN JA MÄÄRÄYSTEN MUKAISESTI. YKSIKÖN ASENNUS JA KÄYNNISTYS ON EHDOTTOMASTI KIELLETTY JOS KAIKKI OPPAASSA ANNETUT OHJEET EIVÄT OLE SELVIÄ. JOS EPÄSELVYYKSIÄ ESIINTYY, OTA YHTEYTTÄ VALMISTAJAN EDUSTAJAAN OHJEITA JA TIETOJA VARTEN.

Kuvaus

Hankkimasi yksikkö on "ilmajäähdytteinen jäähdytin", jonka tarkoituksena on jäähdyttää vettä (tai vesiglykoliseosta) seuraavassa kuvattujen rajojen sisällä. Yksikön toiminta perustuu höyryn kompressioon, lauhdutukseen ja haihdutukseen Camot'n kiertoprosessin mukaisesti. Se koostuu seuraavista pääosista:

• Scroll-kompressori jäähdyttävän höyrypainen nostamiseksi haihdutuspaineesta lauhdutuspaineeseen.
• Haihdutuin, jossa alipaineinen jäähdyttävä neste haihtuu jäähdyttäen näin vettä.
• Lauhdutin, jossa korkeapaineinen höyny lauhtuu poistamalla jäähdytetystä vedestä poistetun lämmön ympäristöön ilmajäähdytetyn lämmönvaihtimen ansiosta.
• Paisuntaventtiili, jonka avulla lauhdutetun nesteen painetta saadaan vähennetyksi lauhdutetusta paineesta haihtuvaan paineeseen.

Yleistä

Kaikki yksiköt toimitetaan kytkentäkaavioilla, sertifioiduilla piiroksilla, arvokilvellä; ja DOC:lla (Vaatimuksenmukaisuusvakuutuksella); nämä asiakirjat sisältävät kaikki tekniset tiedot liittyen hankkimaasi yksikköön ja

NIITÄ TULEE PITÄÄ TÄHÄN KÄYTTÖOPPAASEEN KUULUVINA OLEELLISINA ASIAKIRJOINA

Mikäli tämän oppaan ja laitteistojen asiakirjojen välillä esiintyy eroavaisuuksia, viittaa koneessa oleviin asiakirjoihin. Mikäli epäilyksiä esiintyy, ota yhteyttä valmistajan edustajaan.

Tämän käyttöoppaan tarkoituksena on tehdä yksikön asennus, käyttöönotto ja huolto mahdolliseksi asentajalle ja ammattitaitoiselle käyttäjälle aiheuttamatta riskejä henkilöille, eläimille ja/tai esineille.

Yksikön vastaanottaminen

Tarkista yksikkö välittömästi mahdollisten vahinkojen varalta kun se vastaanotetaan. Kaikki lähetylistalla olevat osat on tutkittava ja tarkastettava.

Jos yksikössä esiintyy vahinkoja, älä irrota vahingoittunutta materiaalia ja ilmoita vahingosta välittömästi kuljetusyritykselle ja pyydä heitä tarkastamaan yksikkö.

Ilmoita vahingosta valmistajan edustajalle välittömästi. Ota sarja valokuvia, sillä ne auttavat vastuun selvittämisessä.

Vahinkoa ei saa korjata ennen kuin yksikkö on tarkistettu kuljetusliikkeen edustajan toimesta.

Ennen yksikön asentamista tarkista että arvokilvessä osoitettu syöttövirta ja malli ovat oikeat. Mahdollisia yksikön hyväksynnän jälkeen havaittuja vahinkoja ei voi pitää valmistajan vastuulla.

Käyttörajat

Säilytys

Ympäristöllisten olosuhteiden tulee olla seuraavien rajojen sisällä: Ympäristölämpötila vähintään : -20°C

Ympäristölämpötila korkeintaan : +42°C

Suhteellinen kosteus korkeintaan : 95% ei kondensoiva

Säilytys alle minimilämpötila voi vahingoittaa osia. Säilytys yli maksimilämpötilan aiheuttaa turvaventtiilien aukeamisen. Yksikön varastointi ympäristössä, jossa esiintyy lauhdevettä, vai vahingoittaa elektronisia yksikköjä.

Toiminta

Yksikön käyttö mainittujen rajojen ulkopuolella voi vahingoittaa yksikköä.

Jos epäilyksiä ilmenee ota yhteyttä valmistajan edustajaan.

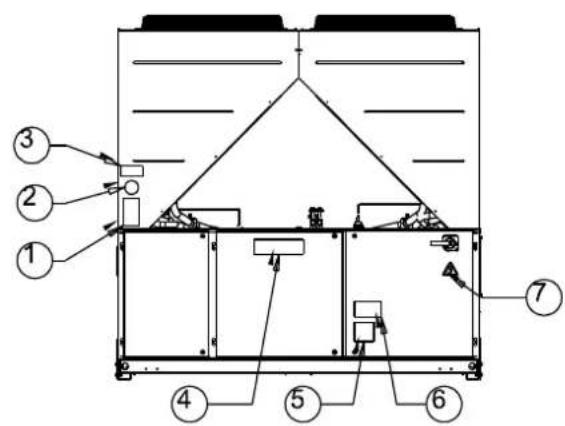

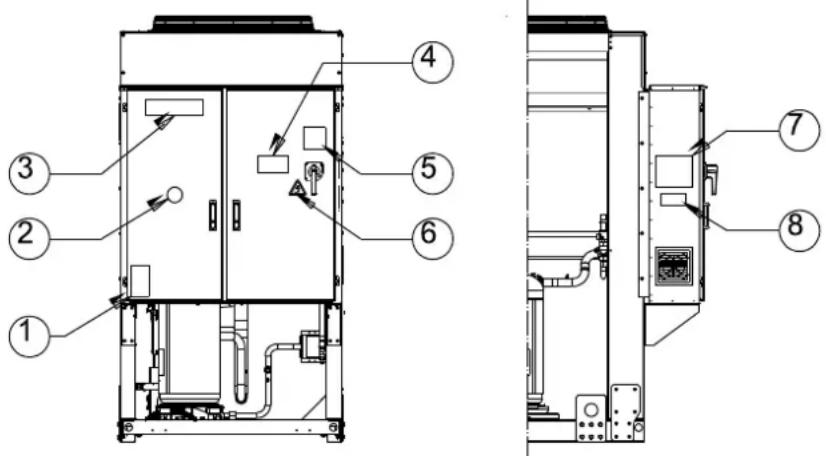

Kuva 1 - Sähkötauluun kiinnitettyjen tarrojen kuvaus

Tarran sisällön kuvaus

1 – Ei syttyvän kaasun symboli	5 – Kaapelien kiristykseen liittyvä varoitus
2 – Kaasutyppi	6 – Sähkövaaran symboli
3 – Valmistajan merkki	7 – Nosto-ohjeet
4 – Vaarallisen jännitteen varoitus	8 – Yksikön tyyppikilven tiedot

Tarran sisällön kuvaus

1 – Ei syttyvän kaasun symboli	5 – Kaapelien kiristykseen liittyvä varoitus
2 – Kaasutyyppi	6 – Vaarallisen jännitteen varoitus
3 – Yksikön tyyppikilven tiedot	7 – Sähkövaaran symboli
4 – Valmistajan merkki	8 – Nosto-ohjeet

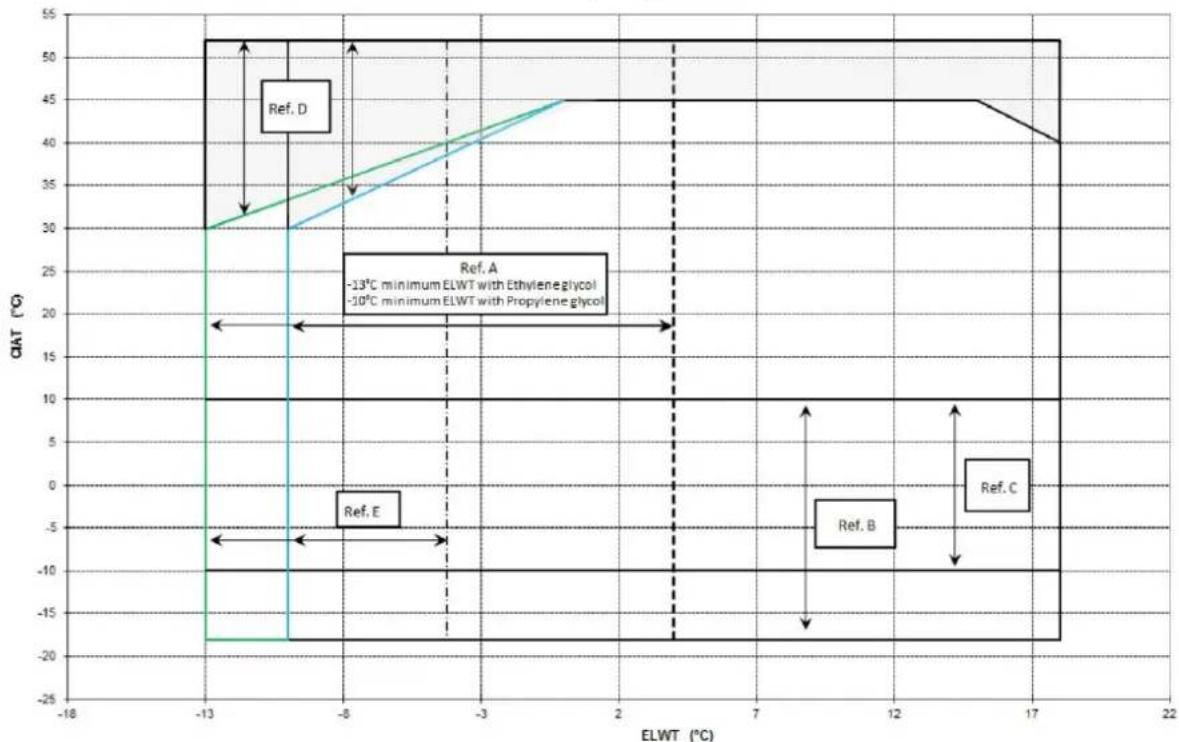

Kuva 2 - Käyttörajat

Huomautus
Edellä annetussa graafisessa esityksessä annetaan ohjeet liittyen toimintarajoihin. Viittaa jähdyttimen CSS-valintaohjelmaan (Chiller Selection Software) todellisia toimintarajoja varten jokaista kokoa kohden.

Selite

CIAT = Lauhduttimen ilman ottolämpötila (°C)

ELWT = Haihduttimesta poistuvan veden lämpötila (°C)

A = Käyttö glykolilla (alle 4°C haihd.LWT)
B = Puhaltimen nopeuden modulaatio tai Speedtrollia vaaditaan (alle 10°C lauhd. ilman lämp.)
C = Puhaltimen nopeuden modulaatio tai Speedtrollia vaaditaan (alle 10°C ja -10°C asti lauhd. ilman lämp.)*
*Viittaa vain yksiköihin, joissa on 4-5-6 puhallinta
D = Tällä alueella yksiköt voivat työskennellä osittaisella kuormituksella
E = Tällä alueella yksikön minimi kapasiteetti voi olla korkeampi kuin tekniset ominaisuudet sisältävässä taulukossa annettu arvo
F = Standardi tehokkuus (standardi meluääni)
G = Korkea tehokkuus (standardi meluääni)

Turvallisuus

Yksikkö on kiinnitettävä tukevasti maahan.

Noudata aina seuraavia ohjeita:

• Yksikköä voidaan nostaa yksinomaan keltaisella merkityistä kohdista, jotka on asetettu sen jalustaan.
• Yksikön pääkatkaisin tulee avata ja virransyöttö kytkeä pois päältä, ennen kuin sähköisiin osiin mennään.
• Käytä aina eristävää alustaa kun suoritat toimenpiteitä sähköisissä osissa. Älä mene sähköisiin osiin jos paikalla on vettä ja/tai kosteutta.
• Lauhduttimen terävät kulmat ja pinta voivat aiheuttaa tapaturmia. Vältä suoraa kosketusta ja käytä sopivia suojalaitteita.
• Sammuta yksikön virransyöttö avaamalla pääkatkaisin ennen kuin jäähdyttäviä puhaltimia ja/tai kompressoreita huolletaan. Tämän määräyksen noudattamatta jättäminen voi aiheuttaa vakavia henkilövahinkoja.
• Älä työnnä kiinteitä esineiden vesiputkiin kun yksikkö on liitetty järjestelmään.
• Mekaaninen suodatin on asennettava vesiputkeen, joka on kytketty lämmönvaihtimen sisäänmenoon.
• Yksikkö on varustettu turvaventtiileillä, jotka on asennettu sekä jäähdytyspiirin korkeapaine- että matalapainepuolelle.

Liikkuviin osiin asennettujen suojusten irrottaminen on ehdottomasti kielletty.

Jos yksikkö pysäytetään äkillisesti, noudata Ohjauspaneelin käyttöohjeessa annettuja ohjeita, joka kuuluu osana koneessa oleviin lopulliselle käyttäjälle luovutettaviin asiakirjoihin.

On äärimmäisen suositeltavaa suorittaa asennus ja huolto muiden henkilöiden läsnä ollessa. Mikäli tapaturma tai ongelma syntyy, toimi seuraavaan tapaan:

pysy rauhallisena
- paina hälytyspainiketta, jos sellainen on asennuspaikalla
- siirrä loukkaantunut henkilö lämpimään paikkaan, kauas yksiköstä ja aseta hänet lepoasentoon
- ota välittömästi yhteyttä rakennuksessa olevaan ensiapuhenkilökuntaan tai pelastuspalveluun
- odota pelastuspalvelun saapumista jättämättä loukkaantunutta henkilöä yksin
- anna kaikki tarvittavat tiedot pelastuspalvelulle

Vältä jäähdyttimen asentamista alueille, joilla voi esiintyä vaaroja huoltotoimenpiteiden aikana, kuten esimerkiksi lavat, joissa ei ole kaiteita tai alueet, joilla ei esiinny tarvittavaa jäähdyttimen ympärillä olevaa tilaa.

Melutaso

Yksikön meluisuus riippuu pääasiallisesti kompressorien ja puhaltimien pyörimisestä.

Jokaisen mallin melutaso on annettu myyntiasiakirjoissa. Jos yksikkö on asennettu, sitä käytetään ja huolletaan oikein, melupäästön taso ei vaadi erityistä suojalaitetta sen jatkuvaa käyttöä varten lähellä yksikköä ilman riskitekijöiden syntymistä. Jos asennuksessa vaaditaan erityisiä melutasoon liittyviä vaatimuksia voi olla tarpeen asentaa ylimääräisiä melua vaimentavia laitteita.

Liikuttaminen ja nostaminen

Vältä yksikköön iskemistä ja/tai täräyttämistä kun se otetaan pois kuorma-autosta ja sitä liikutetaan. Älä työnnä tai vedä yksikköä mistään muusta osasta kuin perustasta. Kiinnitä yksikkö kuorma-auton sisällä estääksesi sen liikkumista ja vahinkojen syntymistä. Älä anna minkään yksikköön kuuluvan osan pudota kuljetuksen tai lastaamisen/purkamisen aikana. Kaikki yksikön on varustettu keltaisella merkityillä nostokohdilla. Vain näitä kohtia voidaan käyttää yksikön nostamisessa seuraavassa kuvattuun tapaan Kuva.

Sekä nostoköydet että välipalkit tulee olla riittävän vahvoja, jotta ne tukevat koneen turvallisuutta. Tarkista yksikön paino yksikön arvokilvestä.

Yksikkö tulee nostaa äärimmäisen huolellisesti ja varovaisesti noudattamalla nostotarraan kuuluvia ohjeita; nosta yksikköä äärimmäisen hitaasti pitämällä sitä täysin vaakasuorassa.

Asemointi ja kokoonpano

Kaikki yksiköt on suunniteltu asennettaviksi ulkokäyttöön, parvekkeelle tai maahan. Tarkista, ettei alueella esiinny esteitä, jotka voivat estää ilman virtausta lauhduttimen käämien suuntaan.

Asenna yksikkö vankalle ja täysin vaaitetulle perustalle. Mikäli yksikkö asennetaan parvekkeille ja/tai ullakoille, painoa jakavien palkkien käyttö voi olla tarpeen.

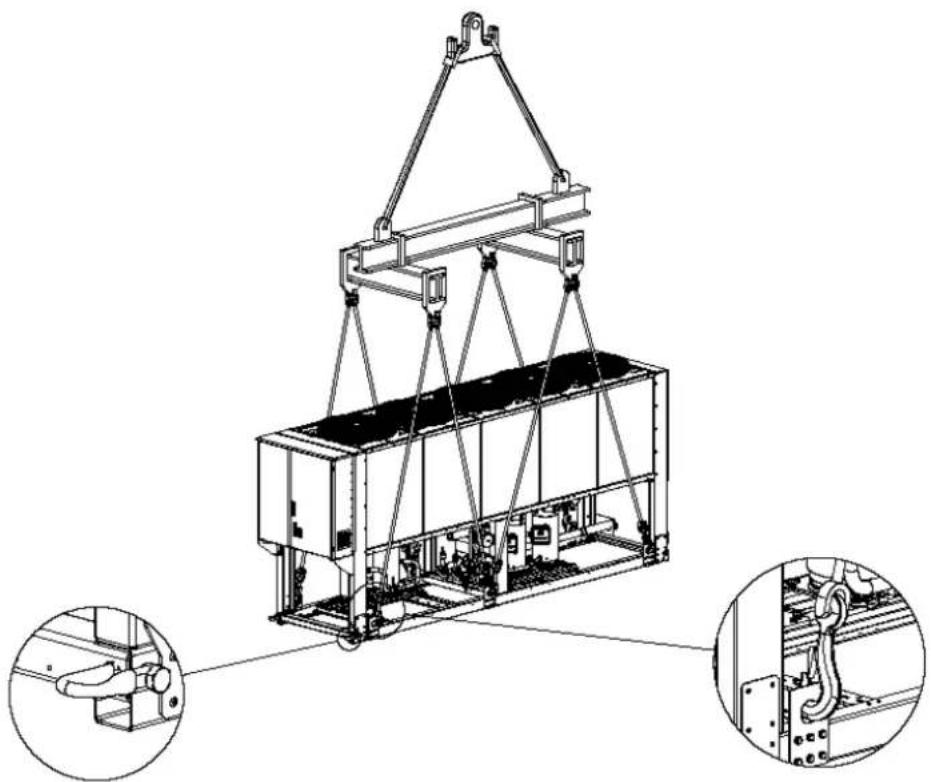

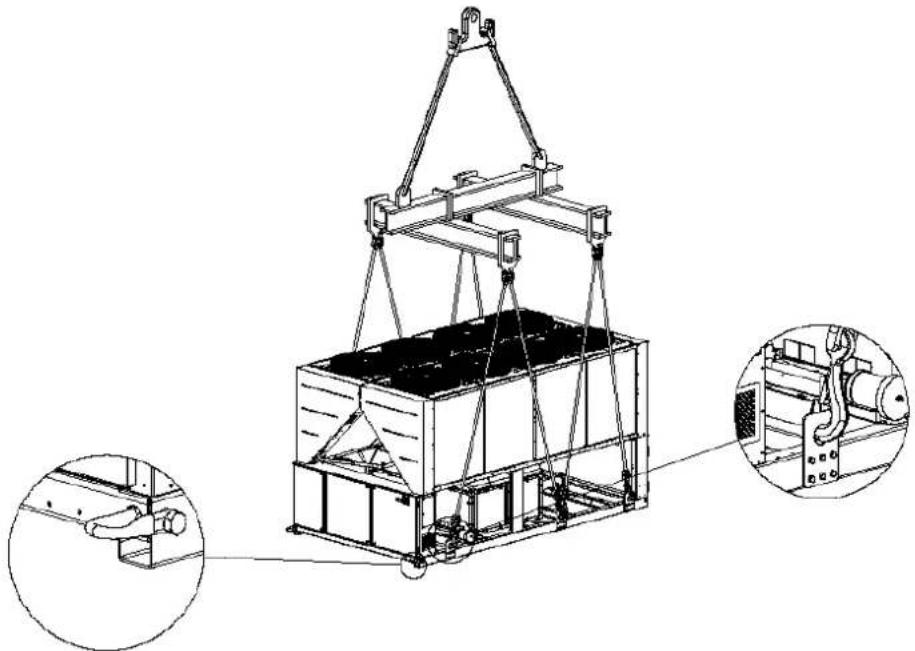

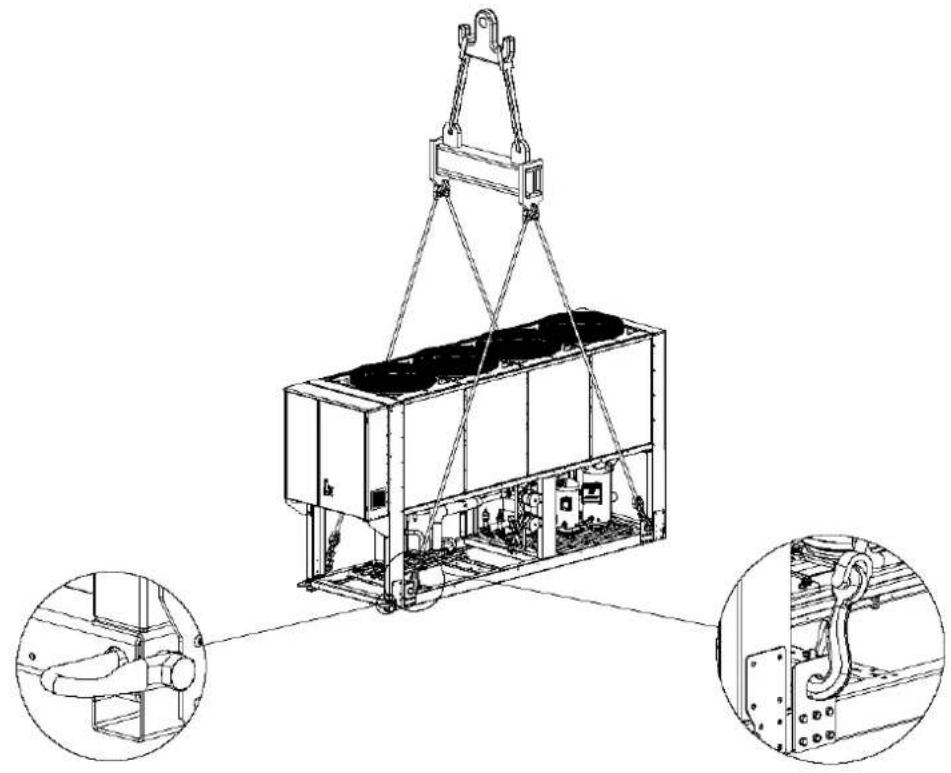

Kuva 3 - Yksikön nostaminen
Malli 4 puhaltimella

Malli 5 puhaltimella

Malli 10-12 puhaltimella
(Piirroksessa annetaan vain 8 puhaltimen malli. 10-12 puhaltimien mallille nostotapa on vastaava)

Yksikön asentamista varten maahan käytä vankkaa sementtialustaa, jonka paksuus on vähintään ja leveys suurempi kuin yksikön leveys. Alustan tulee kannatella yksikön painoa.

Mikäli ihmiset ja eläimet pääsevät helposti yksikön asennuspaikkaan, on suositeltavaa asentaa lauhdutinta ja kompressoria suojaavat ritilät.

Parhaan mahdollisen suorituskyvyn saamiseksi, noudata seuraavia varotoimenpiteitä ja ohjeita:

Vältä ilmavirtauksen uudelleenkierrätystä.

• Varmista, ettei paikalla ole esteitä, jotka voivat estää ilmavirtausta.
• Asenna yksikkö vankalle ja kiinteälle lattialle, jotta melu ja tärinä saadaan vähennettyä minimiin.
• Vältä asentamista erittäin pölyisiin ympäristöihin, jotta lauhduttimen kierukat saadaan säilymään mahdollisimman puhtaina.
• Tarkista, että järjestelmän sisällä kiertävä vesi on erittäin puhdasta ja poista kaikki öljy- ja ruostetahrat. Mekaaninen suodatin on asennettava yksikön tuloputkeen.

Yksikön huoltoon vaadittava minimitila

Yksikön ympärille on jätettävä minimietäisyys, jotta ihanteellinen ilmankierto voidaan taata lauhduttimen kierukoille.

Harkitessasi mihin yksikkö asennetaan ja varmistaaksesi kunnollisen ilmavirtauksen, ota huomioon seuraavat seikat:

• vältä aina lämpimän ilman uudelleenkiertoa
• vältä riittämättömän ilmamäärän syöttämistä ilmajäähdytteiselle lauhduttimelle.

Nämä molemmat olosuhteet voivat lisätä lauhdutuspainetta, joka johtaa energiatehokkuuden ja jäähdytyskapasiteetin pienenemiseen.

Tarkista, että yksikön jokaiselle puolelle päästään asennuksen jälkeen suoritettavia huoltotoimenpiteitä varten. Kuvassa 4 esitetään vaadittu minimitila.

Pystysuoraa ilman poistoa ei saa tukkia.

Jos yksikkö asennetaan seinien sisälle tai sitä ympäröivät sen korkuiset esteet, niiden välille tulee jättää vähintään rako (ks. Kuva 4C tai 4C). Mikäli nämä esteet ovat korkeampia, yksikköä ei saa asentaa niihin nähden alemmalle (ks. Kuva 4E tai 4F).

Mikäli yksikön asennuksessa ei noudateta suositeltuja minimietäisyyksiä seiniin ja/tai pystysuoriin esteisiin, lämpimän ilman kierto ja/tai riittämätön ilmanvirtaus ilmajäähdytteiselle lauhduttimelle voi syntyä aiheuttaen kapasiteetin ja tehokkuuden vähenemistä.

Joka tapauksessa mikroprosessorin avulla yksikkö sopeutuu uusiin käyttöolosuhteisiin ja toimittaa maksimaalisen käytettävissä olevan kapasiteetin kaikissa olosuhteissa vaikka sivuun jätetty etäisyys on alle suositeltavan arvon, elleivät käyttöolosuhteet vaikuta henkilöiden turvallisuuteen tai yksikön luotettavuuteen.

Kun kaksi tai useampi yksikkö on asetettu rinnakkain, vähintään etäisyyden jättämistä (ks. Kuva 4G tai 4H) suositellaan lauhduttimien välillä.

Erilaisia ratkaisuja varten, ota yhteyttä valmistajan edustajaan.

Melulta suojaaminen

Kun melutasoa joudutaan pitämään silmällä, eristä yksikkö huolellisesti sen jalustasta käsin asentamalla tarkoituksenmukaiset tärinää estävät osat (toimitetaan lisävarusteena). Asenna vesiputkiin myös joustavat liitokset.

Vesiputkistot

Aseta putkistot siten, että alhaisin määrä kääntöjä ja pystysuoria suunnanvaihtoja esiintyy. Tällä tavoin asennuskustannukset vähenevät huomattavasti ja järjestelmän suorituskyky paranee.

Vesijärjestelmä tulee varustaa:

1. Tärinää estävillä asennuksilla, jotta tärinän siirtymistä rakenteeseen saadaan vähennettyä.
2. Sulkuventtiileillä, jotka eristävät yksikön hydraulisesta järjestelmästä huollon aikana.
3. Manuaalisella tai automaattisella ilmanpoistolaitteella järjestelmän korkeimmalla kohdalla; poistolaite järjestelmän matalimmalla kohdalla.
4. Haihdutinta eikä lämmön talteenottolaitetta saa asentaa järjestelmän korkeimmalle kohdalle.
5. Laitteella, joka pitää hydraulista järjestelmää paineistettuna (paisuntasäiliö yms.)
6. Veden lämpötilan ja paineen osoittimella, jotka tukevat käyttäjää käytön ja huollon aikana.

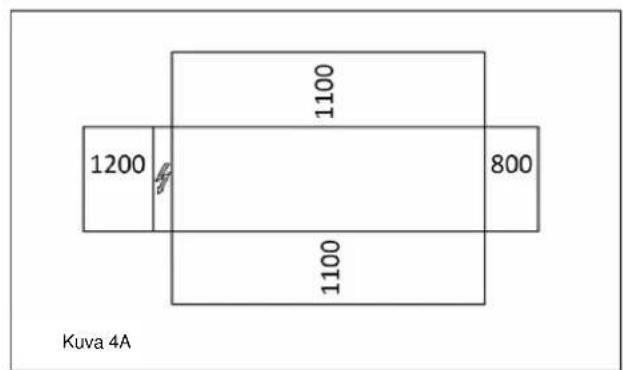

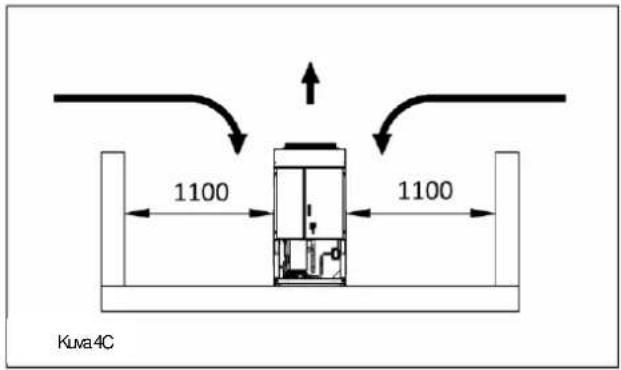

Kuva 4 - Ympärille jätettävä minimitila

1200 1100 800 1100 Kuva 4B

1100 1100 Kwa4C

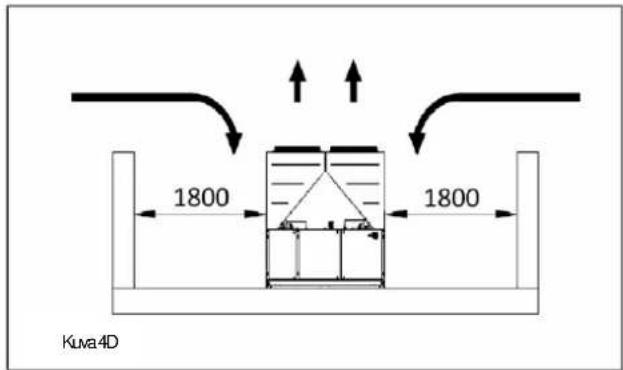

1800 1800 Kwa4D

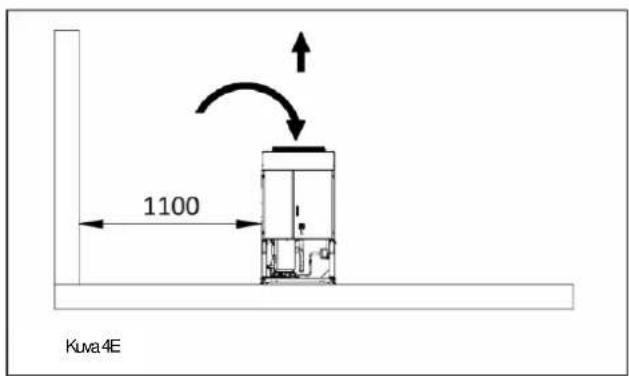

1100 Kuva4E

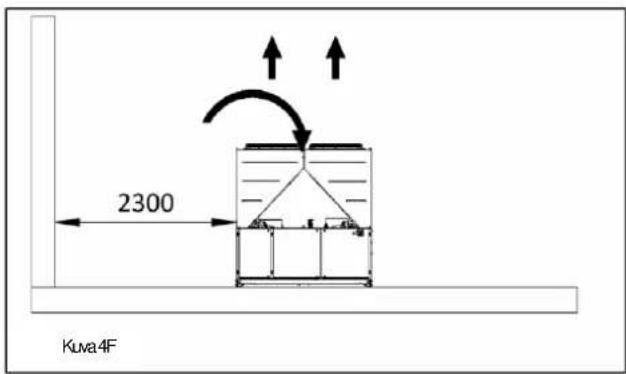

2300 Kwa4F

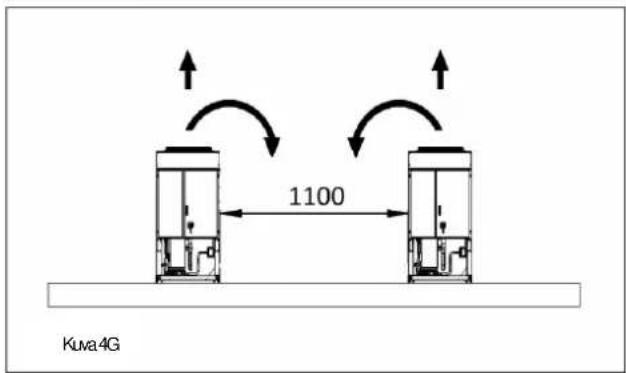

1100 Kwa4G

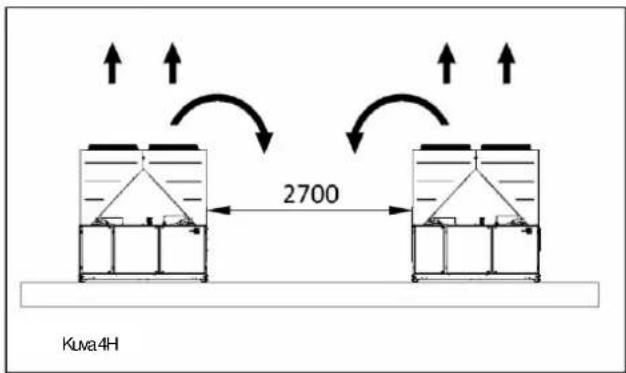

2700 Kwa4H

1. Suodattimella tai laitteella, joka voi poistaa hiukkasia nesteestä. Suodattimen käyttö pidentää haihduttimen ja pumpun käyttöikää ja edesauttaa veden säilymistä paremmassa kunnossa.
2. Haihduttimeen kuuluu sähköinen vastus termostaatilla, joka suojaa veden jäätymiseltä -25°C ympäristön lämpötiloissa. Kaikki muut yksikön ulkopuoliset vesiputket/laitteet tulee näin ollen suojata jäätymistä vastaan.

3. Tyhjennä vesi lämmön talteenottolaitteesta talveksi, ellei vesipiiriin lisätä etyleeniglykoliseosta tarkoituksenmukaisessa prosenttiarvossa.

4. Jos yksikkö asennetaan toisen tilalle, koko hydraulinen järjestelmä tulee tyhjentää ja puhdistaa ennen kuin uusi yksikkö asennetaan. Lisäksi on suositeltavaa suorittaa säännölliset testit ja kunnollinen veden kemiallinen käsittely ennen uuden yksikön käynnistämistä.

5. Jos glykolia lisätään hydraulijärjestelmään jäätymiseltä suojaamiseksi, ota huomioon, että sisäänmenon paine tulee olemaan alhaisempi, yksikön suorituskyky alhaisempi ja vedenpaineen lasku suurempi. Kaikki yksikön suojamenetelmät, kuten esimerkiksi jäätymisenesto ja alhaiselta paineelta suojaaminen tulee nollata.

6. Ennen vesiputkiston eristämistä tarkista, ettei vuotoja esiinny.

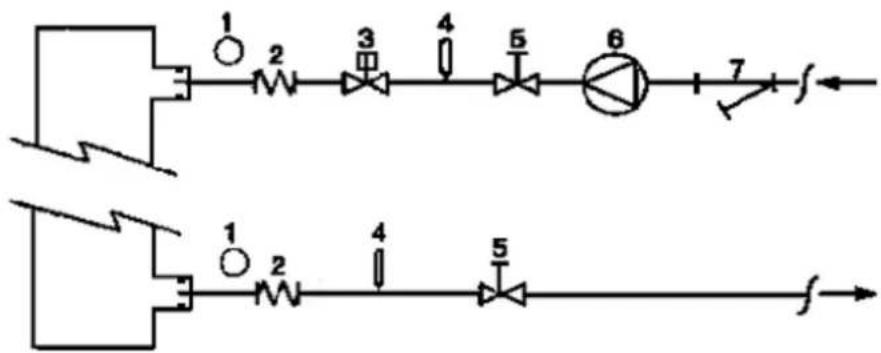

Kuva 5 - Vesiputkistojen liitäntä haihduttimelle

EVAP

1. Painemittari
2. Joustava liitin
3. Virtauskytkin

4. Lämpötila-anturi

5. Eristysventtiili

6. Pumppu
7. Suodatin

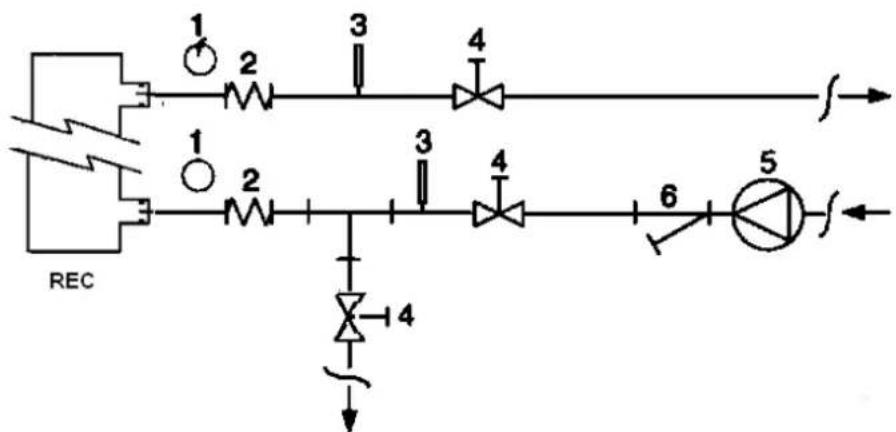

Kuva 6 - Vesiputkistojen liitäntä lämmönvaihtimille

1. Painemittari
2. Joustava liitin

3. Lämpötila-anturi

4. Eristysventtiili

5. Pumppu
6. Suodatin

Veden käsittely

Ennen kuin yksikkö otetaan käyttöön, puhdista hydraulinen piiri. Lika, kertymät, hapettumisen jäämät ja muut materiaalit voivat kerääntyä lämmönvaihtimen sisään ja vähentää sen lämmönvaihtokapasiteettia. Painehäviöt voivat myös lisääntyä vähentäen näin veden virtausta. Kunnollinen veden käsittely vähentää näin ollen hapettumisesta, eroosiosta ja

kattilakivestä aiheutuvia riskejä. Paras veden käsittelymenetelmä tulee määritellä käytössä olevan paikallisen järjestelmän ja veden ominaisuuksien perusteella. Valmistaja ei vastaa vahingoista tai toimintahäiriöistä, jotka johtuvat veden käsittelyn suorittamatta jättämisestä tai väärin käsitellystä vedestä.

Taulukko 1 - Hyväksytyt veden laaturajat

pH (25°C)	6,8÷8,0		Kokonaiskovuus (mg CaCO_3 /l)	< 200
Sähkönjohtavuus μS/cm (25°C)	<800		Teräs (mg Fe / l)	< 1.0
Kloridi-ioni (mg Cl−/l)	<200		Sulfidi-ioni (mg S^2- /l)	Ei mikään
Sulfaatti-ioni (mg SO_4^2- /l)	<200		Ammoniumioni (mg NH_4^+ /l)	< 1.0
Emäksisyys (mg CaCO_3 /l)	<100		Pii (mg CaCO_2 /l)	< 50

Haihduttimen ja lämmönvaihtimien jäätymisensuoja

Kaikki haihduttimet on varustettu jääytymistä estävällä sähkövastuksella, jota ohjaa termostaatti. Se antaa tarkoituksenmukaisen suojaan jääytymistä vastaan jopa -25°C asti. Tämä menetelmä ei kuitenkaan ole ainoa jääytymiseltä suojaava järjestelmä, ellei lämmönvaihtimia ole tyhjennetty kokonaan ja puhdistettu jääytymiseltä estävällä liuoksella. Järjestelmän suunnitteluvaiheessa on hyvä varustautua kahdella tai useammalla alla mainitulla suojamenetelmällä:

• Veden jatkuva kierto putkistojen ja lämmönvaihtimien sisällä
  – Lisätä sopiva määrä glykolia vesipiirin sisälle.
• Ylimääräinen lämmöneristys ja altistuneiden putkistojen lämmittäminen.
• Lämmönvaihtimen tyhjennys ja puhdistus talviajaksi.

Asentajan ja/tai paikallisen huoltohenkilöstön vastuulla on varmistaa, että kuvattua jäätymiseltä suojaavaa menetelmää käytetään. Varmista, että yksikköä suojataan kaiken aikaa sopivalla jäätymiseltä suojaavalla tavalla. Edellä annettujen ohjeiden noudattamatta jättäminen voi vahingoittaa yksikköä. Takuu ei koske jäätymisestä aiheutuvia vahinkoja.

Virtauskytkimen asennus

Riittävän veden virtauksen takaamiseksi haihduttimen läpi virtauskytkin tulee asentaa vesipiiriin. Virtauskytkin voidaan asentaa joko sisään- tai ulosmenevään vesiputkistoon. Virtauskytkimen tarkoituksena on pysäyttää yksikkö, jos veden virtaus keskeytetään haihduttimen suojaamiseksi jäätymistä vastaan. Valmista tarjoaa lisävarusteena virtauskytkimen, joka on valittu tätä tarkoitusta varten.

Siipityyppinen virtauskytkin sopii raskaisiin ulkokäyttöihin (IP67) ja läpimitoiltaan tuuman putkistoihin.

Virtauskytkin toimitetaan koskettimella, joka tulee kytkeä johdotuskaaviossa osoitettuihin päätteisiin.

Virtauskytkin tulee virittää siten, että se käynnistyy kun höyrystimen veden virtaus on alle 50% nimellisvirtauksesta.

Lämmön talteenotto

Yksiköt voidaan varustaa lisävarusteena lämmön talteenottojärjestelmällä.

Tämä järjestelmä koostuu lämmönvaihtimen jäähdyttämästä vedestä, joka sijaitsee kompressorien poistoputkistossa ja on tarkoitettu lauhdutuspaineen ohjaamiseen.

Kompressorin käytön takaamiseksi sen kuoren sisällä, lämmön talteenottoon tarkoitetut yksiköt eivät voi toimia jos veden lämpötila on alle 28°C.

Jäähdyttimen ja tehtaan asentajan vastuulla on taata tämän arvon noudattaminen (esim. käyttämällä uudelleenkierron ohitusventtiiliä)

Sähköasennus

Yleiset spesifikaatiot

Kaikki yksikön sähköliitännät tulee suorittaa voimassa olevien lakien ja määräysten mukaisesti.

Kaikki asennukseen, ohjaukseen ja huoltoon liittyvät toimenpiteet saa suorittaa ammattitaitoinen henkilöstö. Viittaa hankkimasi yksikön kytkentäkaavioon. Mikäli kytkentäkaaviota ei ole toimitettu tai se on hävinnyt,ota yhteyttä lähimpään valmistajan toimistoon, joka lähettää sinulle siitä kopion. Mikäli kytkentäkaavion ja sähköpaneelin/kaapeleiden välillä esiintyy epäyhdenmukaisuuksia, ota yhteyttä valmistajan edustajaan.

Käytä vain kuparijohteita. Jos kuparijohteita ei käytetä, se voi aiheuttaa ylikuumenemisen tai hapettumisen syntymistä kytkentäpisteisiin ja vahingoittaa yksikköä.

Interferenssien syntymisen estämiseksi, kaikki ohjauskaapelit tulee kytkeä erilleen virtakaapeleihin nähden. Käytä tätä tarkoitusta varten olevia sähköjohtojen kanavia.

Ennen kuin yksikköä aletaan huoltaa, avaa yleinen päävirtakatkaisin koneen päävirransyötössä.

Kun yksikkö on off-tilassa, mutta päävirtakatkaisin on suljetussa asennossa, käyttämättömissä piireissä on virta päällä.

Älä koskaan avaa kompressorin liitinalustan laatikkoa ennen kuin yksikön päävirtakatkain on avattu.

Yksi- ja kolmivaihekuomitusten samanaikaisuus ja epätasapainoisuus eri vaiheiden välillä voi aiheuttaa vuotoja maahan jopa 150 mA:n asti sarjan yksikköjen vakiokäytön aikana. Mikäli yksikköön kuuluu laitteita, jotka aiheuttavat suurempia ylivärähtelyjä (kuten VFD ja vaiheen katkaisu) maahan suuntaava vuoto voi kasvaa erittäin korkeisiin arvoihin (noin 2 ampeeria) Virransyöttöön tarvittavat suojaukset tulee suunnitella edellä mainittujen arvojen mukaan.

Toiminta

Käyttäjän vastuu

On oleellista, että käyttäjä on saanut tarkoituksenmukaisen koulutuksen ja tuntee järjestelmän hyvin ennen yksikön käyttöä. Tämän oppaan lukemisen lisäksi, käyttäjän tulee opiskella mikroprosessorin käyttöopas ja johdotuskaavio, jotta yksikön käynnistykseen, käyttöön, sammutukseen ja kaikkien turvalaitteiden toimintaan kuuluva sarja ymmärretään.

Yksikön ensimmäisen käynnistysvaiheen aikana valmistajan valtuuttama teknikko on käytettävissä ja vastaa kysymyksiin ja antaa oikeisiin käyttömenetelmiin liittyviä ohjeita.

Käyttäjää tulee kirjata jokaiseen asennettuun koneeseen liittyvät käyttötiedot muistiin. Myös säännöllisiin huoltoihin ja korjaustoimenpiteisiin liittyvät tiedot tulee kirjata muistiin.

Jos epätavallisia tai poikkeavia käyttöolosuhteita havaitaan, niistä tulee ilmoittaa välittömästi valmistajan valtuuttamaan tekniseen huoltoon.

Jos kaikki virta on katkaistu yksiköstä, kompressorin

kuumentimet eivät toimi. Kun virta palaa takaisin yksikköön, kompressoriin ja öljynerottimiin tulee syöttää virtaa vähintään 12 tunnin ajan, ennen kuin yksikön käynnistystä yritetään uudelleen. Tämän suorittamatta jättäminen voi vahingoittaa kompressoria kompressoriin kerääntyvän liiallisen nesteen vuoksi.

Säännöllinen huolto

Minimit huoltotoimenpiteet on Iueteltu Taulukko 2.

Rajoitettu huoltopalvelu ja takuu

Kaikki yksiköt on testattu tehtaalla ja niissä on 12 kuukauden takuu ensimmäisestä käynnistyksestä lähtien tai 18 kuukautta sen toimituksesta lähtien.

Nämä yksiköt on suunniteltu ja valmistettu korkeiden laatustandardien mukaan, jotka takaavat ongelmattoman toiminnan vuosikaudet. Joka tapauksessa on tärkeää, että oikea ja säännöllinen huolto taataan kaikkien tässä käyttöoppaassa lueteltujen menetelmien mukaan.

Valmistaja suosittelee huoltosopimuksen solmimista käyttäjän valtuuttaman huoltokeskuksen kanssa, jotta voidaan taata tehokas ja ongelmaton toiminta äärimmäisen kokeneen ja koulutetun henkilöstön ansiosta.

Lisäksi on otettava huomioon, että yksikkö vaatii huoltoa myös takuuaikana.

Pidä mielessä, että koneen käyttö väärällä tavalla, käyttötarkoituksen vastaisesti tai suorittamatta tässä oppaassa annettuja huoltotoimenpiteitä voi mitätöidä takuun.

Takuussa asetettujen rajojen täyttämiseksi, noudata seuraavia kohtia:

1. Yksikkö ei takaa sopivaa suorituskykyä, jos sitä käytetään asetettujen rajojen ulkopuolella.
2. Virransyötön tulee olla jännitteen rajojen sisällä eikä harmonista jännitettä tai äkillisiä jännitteen muutoksia saa syntyä.
3. Kolmivaiheiden virransyöttö ei saa olla epätasapainossa vaiheiden välillä ylittämällä 3%. Yksikön tulee olla pois päältä, kunnes sähköinen ongelma on ratkaistu.
4. Turvalaitteet, oli kyseessä sitten mekaaniset, sähköiset tai elektroniset laitteet, tulee kytkeä pois päältä tai ohittaa.
5. Hydraulisen piirin täyttöön käytetyn veden tulee olla puhdasta ja kunnolla käsiteltyä. Mekaaninen suodatin tulee asentaa mahdollisimman lähelle haihduttimen sisäänmenoa.
6. Ellei tilaushetkellä toisin määritetä, haihduttimen veden virtausarvo ei saa koskaan olla yli 120% tai alle 80% nimellisestä virtausarvosta.

Säännöllisin määrääjoin suoritettavat tarkastukset ja laitteiden käynnistäminen paineistettuna

Yksiköt kuuluvat Euroopan direktiivissä 2014/68/EU (PED) määrättyyn luokkaan III.

Tähän luokkaan kuuluvat jäähdyttimet, joidenkin paikallisten määräysten mukaisesti, vaativat määräaikaista tarkastusta valtuutetun viraston toimesta. Tarkista paikalliset vaatimukset.

Taulukko 2 - Vakiohuoltotaulukko

Toimenpiteiden luettelo:	Viikoittain	Kuukausitta in (Huom. 1)	Vuosittain/K ausiluontoi sesti (Huom. 2)
Yleiset toimenpiteet:
Lue käyttöön liittyvät tiedot (Huomautus 3)	X
Tarkista yksikkö silmämääräisesti vikojen ja/tai löystyneiden osien varalta		X
Tarkista lämpöeristyksen kunto			X
Puhdista ja maalaa tarpeen vaatiessa			X
Analysoi vesi (5)			X
Tarkista virtauskytkimen toiminta		X
Sähköisten osien huolto:
Tarkista ohjausjärjestys			X
Tarkista kytkimen kuluminen - Vaihda tarpeen vaatiessa			X
Tarkista, että kaikki sähköliittimet ovat kireät - Kiristä ne tarvittaessa			X
Puhdista sähkötaulun sisäosa			X
Tarkista osat ylikuumenemisesta syntyneiden merkkien varalta		X
Tarkista kompressorin ja siihen kuuluvan sähkövastuksen toiminta		X
Mittaa kompressorin moottorin eristys käyttämällä Megger mittaria			X
Jäähdytyspiiri:
Tarkista, ettei kylmäaineen vuotoja esiinny		X
Tarkista jäähdytysaineen virtaus käyttämällä nesteen tarkastuslasia - Tarkastuslasi täynnä	X
Tarkis suodattimen kuivattimen painehävikki		X
Analysoi kompressorin tärinät			X
Analysoi kompressorin öljyn happamuus (Huom. 6)			X
Lauhduttimen osa:
Puhdista lauhduttimen rivit (Huomautus 4)			X
Tarkista, että puhaltimet on kirstetty kunnolla			X
Tarkista lauhduttimen rivat - Vaihda ne tarvittaessa			X

Huom:

1. Kuukausittain suoritettavat toimenpiteet sisältävät kaikki viikoittain suoritettavat toimenpiteet

2. Vuosittain (tai kauden alussa) suoritettavat toimenpiteet sisältävät kaikki viikoittain ja kuukausittain suoritettavat toimenpiteet.

3. Yksikön käyttöarvot tulee lukea päivittäin, jotta niitä voidaan tarkkailla pitämällä kiinni korkeista standareista.

4. Tiloissa, joissa esiintyy korkea ilmassa liikkuvien hiukkasten pitoisuus, lauhduttimen rivin puhdistus tiheämpään voi olla tarpeen.

5. Tarkista, ettei paikalla ole sulaneita metalleja

6. TAN (Total Acid Number, kokonaishappoluku) : ≤ 0,10 : Ei toimintaa

0,10 ja 0,19 välillä: Vaihda happoja vastustavat suodattimen ja tarkista ne 1 000 käyttötunnin jälkeen Jatka suodattimien vaihtoa, kunne TAN on alle 0,10.

0,19 : Vaihda öljy, öljysuodatin ja suodattimen kuivain. Tarkista säännöllisesti.

Tärkeää käytettyyn kylmäaineeseen liittyvää tietoa

sisältää kasvihuonefluorikaasuja. Älä päästä kaasuja ilmakehään.

Kylmäainetyyppi: R410A

GWP(1) -arvo: 2087,5

Vakiotoimintaan vaaditun kylmäaineen määrä on osoitettu yksikön arvokilvessä.

Todellinen toimitettu jäähdytysaineen määrä on lueteltu sähköpaneelin sisään kiinnitetyssä hopeatarrassa.

Säännölliset tarkastukset kylmäaineen vuotoja voidaan vaatia Eurooppalaisen tai paikallisen lain mukaan.

Ota yhteys paikalliseen jälleenmyyjään lisätietojen saamiseksi.

Tehtaassa ja kentällä täytettyjen yksiköiden ohjeet

(Käytettyyn kylmääineeseen liittyviä tärkeitä tietoja)

Kylmäjärjestelmässä käytetään kasvihuonefluorikaasuja.

Älä päästä kaasuja ilmakehään.

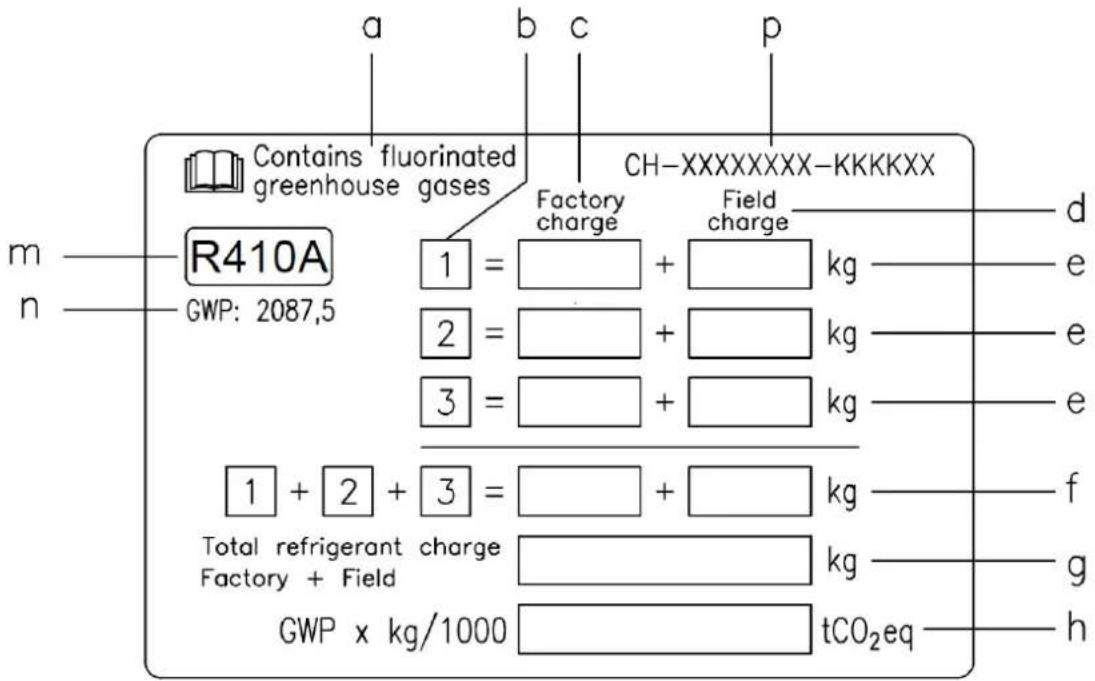

1 Täytä tuotteen mukana toimitettu kylmäaineen täyttämistä koskeva tarra pysyvällä musteella seuraavien ohjeiden mukaisesti:

- kunkin piirin (1; 2; 3) kylmäaineen täyttömäärä

- kylmäaineen kokonaistäyttömäärä (1 + 2 + 3)

- laske kasvihuonekaasupäästöt seuraavan kaavan mukaan:

kylmäaineen ilmaston lämpenemispotentiaali (GWP) x kylmäaineen kokonaistäyttömäärä (kg) / 1000

a sisältää kasvihuonefluorikaasuja

b piirinumero

c tehtaan täyttömäärä

d kentän täyttömäärä

e kunkin piirin kylmäaineen täyttömäärä (piirien numeron mukaan)

f kylmäaineen kokonaistäyttömäärä

g kylmäaineen kokonaistäyttömäärä (tehdas + kenttä)

h kylmäaineen kokonaistäyttömäärän kasvihuonekaasupäästöt ilmaistuna vastaavina hillidioksiditonneina (CO2)

m kylmäainetyyppi

n GWP = Global Warming Potential (ilmaston lämpenemispotentiaali)

p yksikön sarjanumero

2 Täytetyn tarran on oltava sähköpaneelin sisäpuolella.

Eurooppalaisen tai paikallisen lainsäädännön mukaisesti säännölliset tarkastukset voivat olla tarpeen kylmäaineen mahdollisten vuotojen paikantamiseksi. Ota yhteyttä jälleenmyyjään lisätietoja varten.

HUOMAA

Euroopassa järjestelmän kylmäaineen kokonaistäyttömäärän kasvihuonekaasupäästöjä

vastaavina hilidioksiditonneina (CO₂) ilmaistuna käytetään huoltovälien määrittämiseen.

Noudata soveltuvaa lainsäädäntöä.

Kasvihuonekaasupäästöjen laskemiseen käytetty kaava:

kylmäaineen ilmaston lämpenemispotentiaali (GWP) x kylmäaineen kokonaistäyttömäärä (kg) / 1000

Käytä kasvihuonekaasutarrassa mainittua GWP-arvoa. GWP-arvo

perustuu IPCC:n neljänteen arviointiraporttiin. Käyttöoppaassa mainittu GWP-arvo saattaa olla vanhentunut (esim.

perustuu IPCC:n kolmanteen arviointiraporttiin).

Hävittäminen

Yksikkö on valmistettu metallisista, muovisista ja elektronisista osista. Kaikki nämä osat tulee hävittää paikallisten jätehuoltolakien mukaisesti.

Lyijyakut tulee kerätä ja lähettää erityiseen kierrätyskeskukseen.

Öljyt tulee kerätä ja lähettää erityiseen kierrätyskeskukseen.

Tämä käyttöohje on tekninen apu, eikä sitä voi pitää sitovana tarjouksena. Sisältöä ei näin ollen voi pitää eksplisiitisesti tai implisiitisesti täydellisenä, tarkkana tai luotettavana. Kaikkia siinä olevia teknisiä tietoja ja ohjeita voidaan muuttaa ilman erillistä ilmoitusta. Tilaushetkellä annetuista tiedoista pidetään kiinni.

Valmistaja ei ota vastuuta mistään suorasta tai epäsuarasta vahingosta, sanan laajimmassa merkityksessä, joka seuraa tai liittyy tämän oppaan käyttöön ja/tai tulkintaan.

Pidätämme oikeiden tehdä muutoksia suunnitteluun ja valmistukseen milloin tahansa, ilman erillistä ilmoitusta. Näin ollen kansikuva ei ole sitova.

ANGIELSKI - INSTRUKCJE ORYGINALNE
