Tuotetyyppi	Ajoneuvojen harjapesupylväs
Merkki	Kärcher
Malli	RBS 6000
Asennuskorkeus (RBS 6012/RBS 6014)	3180 mm / 4370 mm
Pesukorkeus (RBS 6012/RBS 6014)	3645 mm / 4205 mm
Asennuksen leveys	1700 mm
Paino (RBS 6012/RBS 6014)	234 kg / 240 kg
Sähkönsyöttö (version mukaan)	400 V, 3~, 50 Hz / 230 V, 3~, 50 Hz / 240 V, 1~, 50 Hz / 230 V, 3~, 60 Hz
Ottoteho	1,1 kW
Veden virtauspaine	0,3 - 0,6 MPa (3 - 6 bar)
Vedenkulutus	80 l/min
Veden maksimilämpötila	30 °C
Suojausluokka	IP54 / IPX5
Ympäristön lämpötila	+3 - +50 °C
Maksimikosteus	70 %
Äänenpainetaso LpA	65 dB(A)
Varsien kokonaisvärähtelyarvo	< 2,5 m/s²
Asennuksen irtolavapaino	250 kg (4500 mm x 1700 mm x 1100 mm)
Pesupaikan mitat	Ajoneuvon pituus +4000 mm, Ajoneuvon leveys +4000 mm
Veden tulo	3/4 tuumaa
Pesuaine	Kärcher-sampoo, säädettävä virtaus (n. 80 ml/min shampooille)
Huolto	Laakereiden ja ketjun kuukausittainen voitelu; rullien, suuttimien ja suodattimen silmämääräinen tarkastus; harjojen vaihto pareittain
Turvalaitteet	Hätäpysäytyspainike, harjan turvakytkimet, katkaisija, pakkasensuojaus
Takuu	Kärcherin ehtojen mukaisesti, alkuperäisosien käyttö vaaditaan
Mukana toimitettavat lisävarusteet	Erotusrullat, roiskevesisuoja, kallistuksen säätökampi

Usein kysytyt kysymykset - RBS 6000 Kärcher

Millaista pesuainetta voin käyttää Kärcher RBS 6000:n kanssa?

Käytä yksinomaan Kärcherin hyväksymiä pesuaineita, kuten erikoisshampoota. Älä käytä liuottimia, happoja, bensiiniä tai muita vaarallisia aineita. Annostelun virtaus on säädettävä ja se on sovitettava tuotteeseen.

Kuinka säädän annostelupumppua?

Nosta pumpun suojus pienellä ruuvitaltalla ja säädä virtaus suojuksen alla olevalla potentiometrillä. Tehdasasetus on 100 ml/min (6 l/h), mutta shampoota varten vähennä noin 80 ml/min. Säädön jälkeen aseta suojus ehdottomasti takaisin suojataksesi pumppua kosteudelta.

Mitä vaatimuksia pesupaikalla on?

Paikan on oltava tasainen, esteetön, enintään 2 %:n kaltevuudella, vedenpoistolla, liukkaalla pinnoitteella ja vakailla peitelevyillä. Ulkokäytössä asennus on myös suojattava tuulelta.

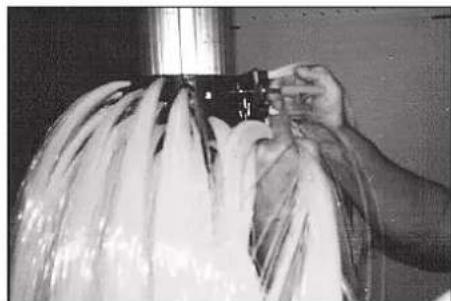

Kuinka harjat vaihdetaan?

Katkaise sähkönsyöttö ja estä asennuksen uudelleenkäynnistys. Poista lopulliset niitit ja sitten harjan puolikuoret siirtämällä niitä. Asenna uudet puolikuoret pareittain, siirtämällä kutakin paria 90°. Kiristä ruuvit ja tarkista asennus. Käytä aina alkuperäisiä osia.

Mikä on harjan oikea tunkeutumissyvyys?

Kun tukivoima on oikea, erotusrullat koskettavat kevyesti ajoneuvoa. Liian suuri paine ei paranna puhdistusta. Älä muuta harjan pyörimissuuntaa käytön aikana.

Kuinka asennus suojataan jäätymiseltä?

Tyhjennä asennus kokonaan: katkaise vedensyöttö, puhalla putki ja asennus paineilmalla, kytke sitten harjan käyttö lyhyesti jäännösveden poistamiseksi.

Mitkä ovat tärkeimmät turvalaitteet?

Asennuksessa on hätäpysäytyspainike ja kaksi harjan turvakytkintä. Nämä laitteet on tarkastettava vähintään kerran kuukaudessa. Harja pyörii vain, kun turvakytkin on aktivoitu.

Mikä on käytettävissä oleva syöttöjännite?

Version mukaan: 400 V kolmivaihe 50 Hz, 230 V kolmivaihe 50 Hz, 240 V yksivaihe 50 Hz tai 230 V kolmivaihe 60 Hz. Tarkasta asennuksen etiketti. Kytkennän saa tehdä pätevä sähköasentaja.

Kuinka suuttimia ja suodatinta hoidetaan?

Tarkista suuttimien kunto ja sumutuskartio kuukausittain. Puhdista suuttimet tarvittaessa. Pesuaineen imusuodatin on puhdistettava säännöllisesti kertymien poistamiseksi.

Mitä tehdä, jos asennus ei käynnisty?

Tarkista ensin sähköverkko (sulake, katkaisija). Jos harja ei saavuta nopeutta, tarkista harjan laakeri. Annostelupumpun osalta tarkista venttiilit ja imuletkut. Jos ongelma jatkuu, ota yhteys sähköasentajaan tai Kärcherin huoltopalveluun.

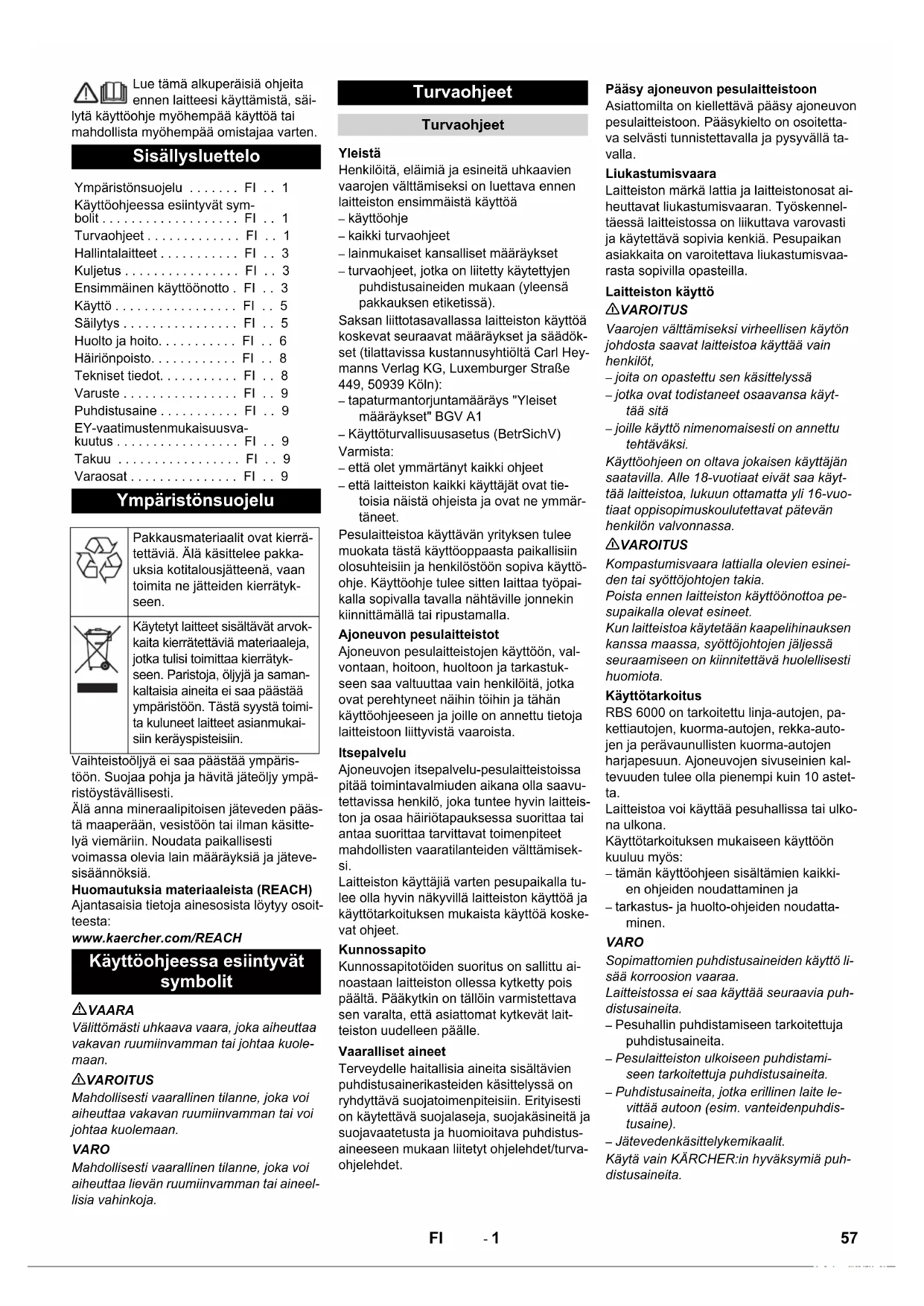

KÄYTTÖOHJE RBS 6000 Kärcher

Ympäristönsuojelu . . . . FI . . 1

Käyttöohjeessa esiintyvät symbolit . FI 1

Turvaohjeet FI 1

Hallintalaitteet .FI.3

Kuljetus . FI 3

Ensimmäinen käyttöönotto. FI..3

Käyttö FI 5

Säilytys . FI 5

Huolto ja hoito. FI 6

Häiriönpoisto. FI 8

Tekniset tiedot. FI 8

Varuste. FI 9

Puhdistusaine . FI 9

EY-vaatimustenmukaisuusvakuutus FI 9 Takuu FI 9

Varaosat FI 9

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittele pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Paristoja, öljyjä ja samankaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimita kuluneet laitteet asianmukaisiin keräyspisteisiin.

Vaihteistoöljyä ei saa päästää ympäristöön. Suojaa pohja ja hävitä jäteöljy ympäristöystävällisesti.

Älä anna mineraalipitoisen jäteveden päästä maaperään, vesistöön tai ilman käsittelyä viemäriin. Noudata paikallisesti voimassa olevia lain määräyksiä ja jätevesisäännöksiä.

Huomautuksia materiaaleista (REACH)

Ajantasaisia tietoja ainesosista löytyy osoitteesta:

Käyttöohjeessa esiintyvät symbolit

VAARA

Välittömästi uhkaava vaara, joka aiheuttaa vakavan ruumiinvamman tai johtaa kuolemaan.

VAROITUS

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa vakavan ruumiinvamman tai voi johtaa kuolemaan.

VARO

Mahdollisesti vaarallinen tilanne, joka voi aiheuttaa lievän ruumiinvamman tai aineellisia vahinkoja.

Turvaohjeet

Turvaohjeet

Yleistä

Henkilöitä, eläimiä ja esineitä uhkaavien vaarojen välttämiseksi on luettava ennen laitteiston ensimmäistä käyttöä

• käyttöohje
• kaikki turvaohjeet
• lainmukaiset kansalliset määräykset
• turvaohjeet, jotka on liitetty käytettyjen puhdistusaineiden mukaan (yleensä pakkauksen etiketissä).

Saksan liittotasavallassa laitteiston käyttöä koskevat seuraavat määräykset ja säädökset (tilattavissa kustannusyhtiöltä Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

• tapaturmantorjuntamääräys "Yleiset määräykset" BGV A1
• Käyttöturvallisuusasetus (BetrSichV)

Varmista:

-että olet ymmärtänyt kaikki ohjeet

-että laitteiston kaikki käyttäjät ovat tietoisia näistä ohjeista ja ovat ne ymmärtäneet.

Pesulaitteistoa käyttävän yrityksen tulee muokata tästä käyttöoppaasta paikallisiin olosuhteisiin ja henkilöstölle sopiva käyttöohje. Käyttöohje tulee sitten laittaa työpaikalla sopivalla tavalla nähtäville jonnekin kiinnittämällä tai ripustamalla.

Ajoneuvon pesulaitteistot

Ajoneuvon pesulaitteistojen käyttöön, valvontaan, hoitoon, huoltoon ja tarkastukseen saa valtuuttaa vain henkilöitä, jotka ovat perehtyneet näihin töihin ja tähän käyttöohjeeseen ja joille on annettu tietoja laitteistoon liittyvistä vaaroista.

Itsepalvelu

Ajoneuvojen itsepalvelu-pesulaitteistoissa pitää toimintavalmiuden aikana olla saavutettavissa henkilö, joka tuntee hyvin laitteiston ja osaa häiriötapauksessa suorittaa tai antaa suorittaa tarvittavat toimenpiteet mahdollisten vaaratilanteiden välttämiseksi.

Laitteiston käyttäjää varten pesupaikalla tulee olla hyvin näkyvillä laitteiston käyttöä ja käyttötarkoituksen mukaista käyttöä koskevat ohjeet.

Kunnossapito

Kunnossapitotöiden suoritus on sallittu ainoastaan laitteiston ollessa kytketty pois päältä. Pääkytkin on tällöin varmistettava sen varalta, että asiattomat kytkevät laitteiston uudelleen päälle.

Vaaralliset aineet

Terveydelle haitallisia aineita sisältävien puhdistusainerikasteiden käsittelyssä on ryhdyttävä suojatoimenpiteisiin. Erityisesti on käytettävä suojalaseja, suojakäsineitä ja suojavaatetusta ja huomioitava puhdistusaineeseen liitetyt ohjeet/turvaohjeet.

Pääsy ajoneuvon pesulaitteistoon

Asiattomilla on kielletty pääsy ajoneuvon pesulaitteistoon. Pääsykielto on osoitettava selvästi tunnistettavalla ja pysyvällä tavalla.

Liukastumisvaara

Laitteiston märkä lattia ja laitteistonosat aiheuttavat liukastumisvaaran. Työskenneltäessä laitteistossa on liikuttava varovasti ja käytettävä sopivia kenkiä. Pesupaikan asiakkaita on varoitettava liukastumisvaarasta sopivilla opasteilla.

Laitteiston käyttö

△VAROITUS

Vaarojen välttämiseksi virheellisen käytön johdosta saavat laitteistoa käyttää vain henkilöt,

• joita on opastettu sen käsittelyssä, - jotka ovat todistaneet osaavansa käyttää sitä,
• joille käyttö nimenomaisesti on annettu tehtäväksi.

Käyttöohjeen on oltava jokaisen käyttäjän saatavilla. Alle 18-vuotiaat eivät saa käyttää laitteistoa, lukuun ottamatta yli 16-vuotiaita oppisopimuskoulutettavia pätevän henkilön valvonnassa.

△VAROITUS

Kompastumisvaara lattialla olevien esineiden tai syöttöjohtojen takia. Poista ennen laitteiston käyttöönottoa pesupaikalla olevat esineet.

Kun laitteistoa käytetään kaapelihinauksen kanssa maassa, syöttöjohtojen jäljessä seuraamiseen on kiinnitettävä huolellisesti huomiota.

Käyttötarkoitus

RBS 6000 on tarkoitettu linja-autojen, pakettiautojen, kuorma-autojen, rekka-autojen ja perävaunullisten kuorma-autojen harjapesuun. Ajoneuvojen sivuseinien kaltevuuden tulee olla pienempi kuin 10 astetta.

Laitteistoa voi käyttää pesuhallissa tai ulkona.

Käyttötarkoituksen mukaiseen käyttöön kuuluu myös:

• tämän käyttöohjeen sisältämien kaikkien ohjeiden noudattaminen ja
• tarkastus- ja huolto-ohjeiden noudattaminen.

VARO

Sopimattomien puhdistusaineiden käyttö lisää korroosion vaaraa.

Laitteistossa ei saa käyttää seuraavia puhdistusaineita.

- Pesuhallin puhdistamiseen tarkoitettuja puhdistusaineita.

• Pesulaitteiston ulkoiseen puhdistamiseen tarkoitettuja puhdistusaineita. - Puhdistusaineita, jotka erillinen laite levittää autoon (esim. vanteidenpuhdistusaine). Jätevedenkäsittelykemikaalit. Käytä vain KÄRCHER:in hyväksymiä puhdistusaineita.

Työpaikka

Laitteistoa voi molemmin käsin kahvoista kiinni pitäen vetää pitkin ajoneuvoa. Tällöin pitää yhdellä kädellä painaa kulloistakin harjan turvakytkintä.

Tarkoituksenvastainen käyttö

VARO

Vaurioitumisvaara! RBS 6000 soveltuu vain sellaisten ajoneuvojen puhdistamiseen, joissa on suorat sileät sivuseinät, joiden kaltevuus on pienempi kuin 10° Laitteistoa käyttävä liikkeenharjoittaja on vastuussa vahingoista, jotka syntyvät epäsiallisesta käytöstä, erityisesti sellaisten ajoneuvojen puhdistamisesta, joita ei ole kuvattu tässä käyttöohjeessa.

Vaaranlähteet

Yleiset vaarat

VAARA

Loukkaantumisvaara poissinkoavien osien johdosta! Poissinkoavat irronneet kappaleet tai esineet voivat vahingoittaa ihmisiä tai eläimiä. Sen johdosta on hallin lattialta poistettava kaikki irrallaan olevat esineet. Käytä suojalaseja huoltotöiden aikana.

Räjähdysvaara

VAARA

Räjähdysvaara! Laitteistoa ei saa käyttää räjähdysvaarallisten tilojen läheisyydessä. Poikkeuksena tästä ovat vain tähän tarkoitukseen nimenomaisesti tarkoitetut ja merkityt laitteistot. Puhdistusaineina ei saa käyttää räjähdysvaarallisia, helposti syttyviä tai myrkyllisiä aineita, kuten:

- bensiiniä - lämmitysöljyä tai dieselpolttonestettä - liuottimia - liuotinpitoisia nesteitä - laimentamattomia happoja - asetonia. Jos olet epävarma, kysy valmistajalta.

Kuulovammat

Laitteiston aiheuttama melu on vaaratonta. Kuitenkin, kun puhdistetaan melua vahvistavia osia/esineitä, kuulo voi vaarantua. Käytä tällaisessa tapauksessa kuulonsuojaimia.

Sähköön liittyvät vaarat

VAARA

Sähköiskun aiheuttama vaara.

• Älä koskaan tartu märillä käsillä sähkökaapeliin, pistokeliitäntöihin tai liitäntäkoteloihin. Sähköliitosjohtoja tai jatkokaapeleita ei saa vaurioittaa ajamalla niiden yli, puristamalla tai kiskomalla niitä tai muulla tavalla. Suojaa kaapelit kuumuudelta, öljyltä ja teräviltä reunoilta. - Vesisuihkua ei saa koskaan suunnata liikkuvalla puhdistuslaitteella (esim. painepesureilla) sähkölaitteisiin tai -laitteistoihin.
• Kaikkien työalueella olevien sähköä johtavien osien on oltava suojatut roiskevedeltä. - Laitteiston saa kytkeä vain asianmukaisesti maadoitettuihin virtalähteisiin. Vain sähköalan ammattilainen saa suorittaa laitteiston sähköisiin osiin kohdistuvat työt.
• Varusteosat, jotka eivät ole kytketty suoraan laitteistoon, pitää yhdistää potentiaalintasaukseen.

Terveydelle vaarallisten aineiden aiheuttama vaara

VAARA

Käytettävät puhdistusaineet sisältävät osittain terveydelle vaarallisia aineita, joten mukana toimitettuja tai pakkauksiin painettuja ohjeita on ehdottomasti noudatettava. Älä juo laitteistosta tulevaa vettä! Veteen sekoitettujen puhdistusaineiden johdosta tällaisella vedellä ei ole juomavesilaatua. Jos järjestelmässä käytetään käsittelyprosessia, on bakteerien estämiseksi noudatettava käsittelylaitteiston valmistajan määräyksiä.

Sellaisia aineita, joita syntyy yleisesti tavallisesti suoritettavassa ajoneuvojen ulkopintojen pesussa (kuten esim. kemikaalit, raskasmetallit, torjunta-aineet, radioaktiiviset aineet, ulosteet tai tartuntatauteja aiheuttavat), ei saa päästää pesulaitteistoon.

Sähkökatkoksen aiheuttama vaara

Laitteiston kontrolloimaton uudelleenkäynnistys sähkökatkoksen jälkeen on suljettu pois rakenteellisilla toimenpiteillä. Harja pyörii vain turvakytkintä painamalla.

Jäteveden aiheuttama ympäristön vaarantuminen

Jäteveden hävittämistä varten on noudatettava paikallisia määräyksiä.

Kunnossapito ja valvonta

Laitteiston turvallisen käytön varmistamiseksi ja vaarojen estämiseksi huollossa, valvonnassa ja tarkastuksessa on noudatettava vastaavia ohjeita.

Kunnossapito

Asiantuntevan henkilön on suoritettava huoltotyöt säännöllisin väliajoin valmistajan tietojen mukaan, tällöin on noudatettava voimassa olevia määräyksiä ja turvallisuusvaatimuksia. Vain sähköalan ammattilainen saa suorittaa sähkölaitteistoa koskevat työt.

VAARA

Loukkaantumisvaara. Laitteisto on kytkettävä pois päältä ja varmistettava tahattomalta ja asiattomalta uudelleenkäynnistymiseltä ennen huolto- ja kunnossapitotöiden suorittamista.

Valvonta

Asiantuntevan henkilön on tarkastettava pesulaitteiston turvallinen kunto ennen ensimmäistä käyttöönottoa ja sen jälkeen vähintään puolivuosittain. Tähän tarkastukseen kuuluu erityisesti:

• Silmämääräinen tarkastus koskien ulkoisesti tunnistettavaa kulumista tai vaurioitumista. Toimintatarkastus: turvalaitteiden täysilukuisuus ja toimivuus itsepalvelulaitteistojen osalta päivittäin ennen käytön alkua, valvottujen laitteistojen osalta tarvittaessa, kuitenkin vähintään kerran kuukaudessa.

Alkuperäisosien käyttö

Käytä ainoastaan valmistajan alkuperäisosia tai osia, joita hän suosittelee, koska muuten takuuvaatimukset raukeavat. Noudata kaikkia turva- ja käyttöohjeita, jotka on liitetty näiden osien mukaan. Tämä koskee:

- vara- ja kulumisosia - lisäosia - käyttöaineita - puhdistusaineita

Hätä-Seis-kytkin

VAARA

Viallisista turvavarusteista aiheutuva onnettomuusvaara! Laitteistossa on Hätä-Seis-kytkin ja kaksi "Harja-turvakytkintä". Turvalaitteiden asianmukainen toiminta on tarkastettava, kuitenkin vähintään kerran kuukaudessa!

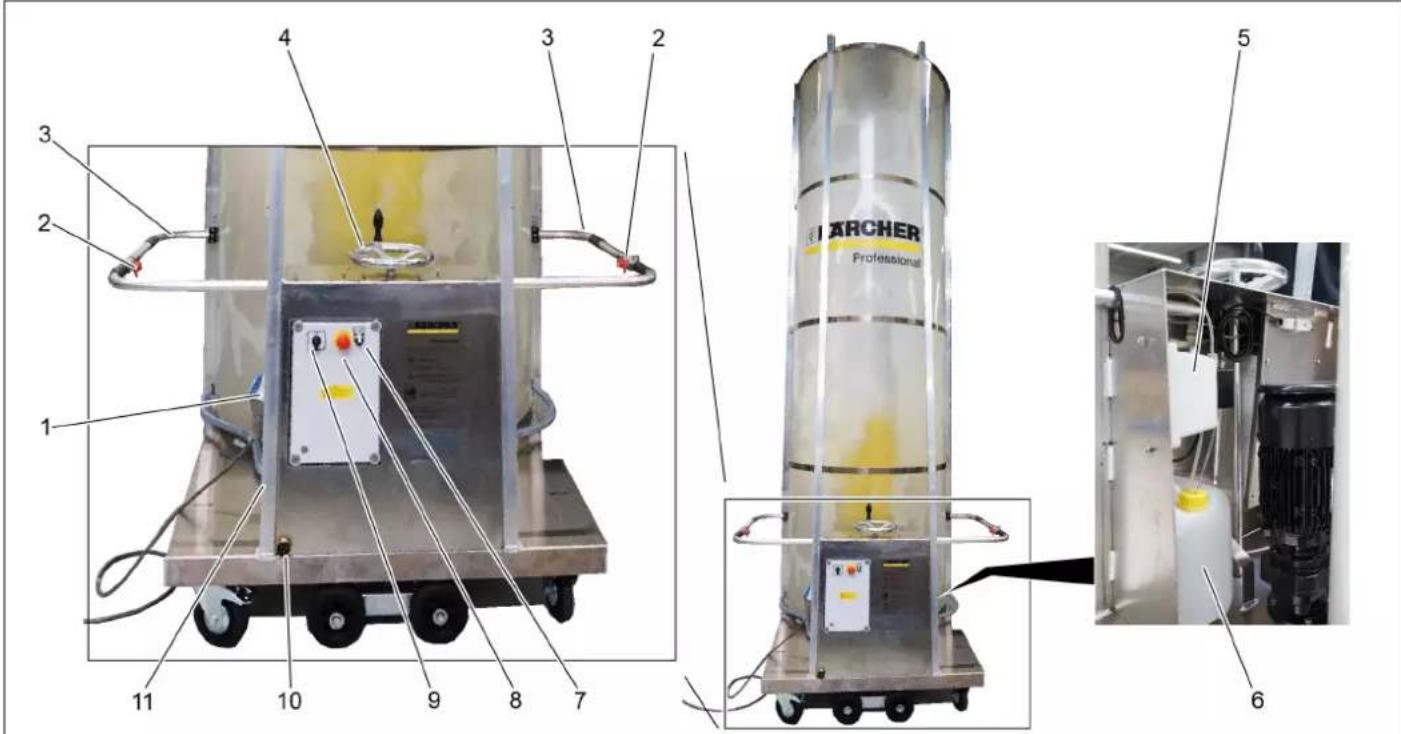

Hallintalaitteet

1 Virtapistoke 2 Turvakytkin (harja) 3 Käsikahva 4 Kallistusveivi 5 Annostelupumppu 6 Puhdistusainekanisteri 7 Annostelupumpun kytkin 8 Hätä-seis -painike 9 Pääkytkin 10 Vesiliitäntä 11 Sulkuventtiili suutinputkille

Kuljetus

△VAROITUS

Loukkaantumis- ja vaurioitumisvaara! Huomioi laitteiston paino kuljetettaessa. Laitteisto voidaan kuljettaa pitkällään makuulla kuorma-auton lastauspinnalla:

→ Poista etäisyysrullat. Kippaa laitteisto kahden henkilön voimin harjasivulle. Työnnä laitteisto lastauspinnalle. → Varmista laitteisto poisliukumisen varalta.

Ensimmäinen käyttöönotto

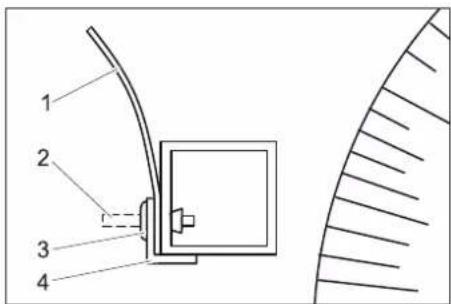

Roiskesuojauksen asetus

1 Roiskesuoja 2 Tappi 3 Paisuntaniitti 4 Kulmaprofiili

Molemmat kulmaprofiilit on kiinnitetty kuljetusta varten paisuntaniiteillä kehikkoon.

Huomioi kulmaprofiilien asento asennusta varten. → Lyö paisuntaniittien puikot yhdellä iskulla sisään. → Poista kulmaprofiilit. → Avaa mukana tullut roiskesuojus ja aseta se nelikulmaputken päälle.

Huomautus:

Roiskesuoja-kaistaleet ovat koveria lyhyyssuunnassa. Asennettaessa tämän koveruuden tulee olla poispäin rungosta.

→ Aseta kulmaprofiili jälleen päälle. Pistä paisuntaniitit kulmaprofiilin, roiskesuojan ja nelikulmaputken läpi ja paina tiukkaan sisään. → Lyö vasaralla paisuntaniittien puikot sisään. Toista tämä toimenpide kulmaprofiilien kaikissa rei'issä.

Etaisyysrullien asennus

→ Kiinnitä molemmat mukana toimitetut etäisyysrullat laitteiston kehikkoon. Valitse korkeus pestävien ajoneuvojen mukaisesti. Kiristä vastamutterit.

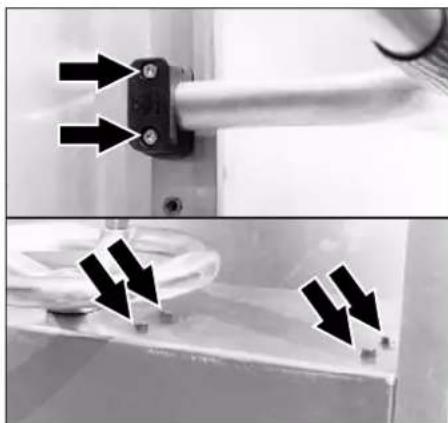

Käsikahvan säätö

Käsikahvat voi kiinnittää kahteen paikkaan. Korkeuden muuttaminen:

→ Irrota ruuvit. Käännä käsikahva alas, jotta turvakytkimen kaapeli ei vaurioidu. Vedä käsikahva varovasti ulos (turvakytkimen kaapeli on asennettu kahvaan).

→ Poista sinkilän ulompi ruuvi, kierrä sinkilää 180° ja kierrä ruuvi jälleen hieman sisään. Työnnä käsikahva sisään uuteen positioon ja kiristä sinkilät uudelleen.

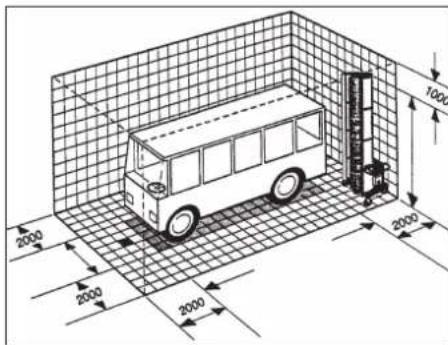

Pesupaikka

Laitteistoa voi käyttää pesuhallissa tai ulkona.

Yllä on annettu pesupaikan tarvittavat mitat. Vaatimukset pesupaikalle:

- Tasainen pinta. Vapaa esteistä. Maksimi kaltevuus 2 %. Veden poisto. - Askelturvallinen ristikkoarina ja peitepellit. Lattiapäällyste luistamattomalla pinnalla.

Vesiliitäntä

△VAROITUS

Vaara terveydelle epäpuhtaasta juomavesiverkosta johtuen. Pesulaitteistoa ei saa liittää suoraan julkiseen juomavesiverkkoon.

Pesujärjestelmän ja juomavesiverkoston väliin on asennettava standardin EN 1717 luokan 4 mukainen turvalaite, joka erottaa sen juomavesiverkostosta. Lisäksi on noudatettava paikallisesti voimassa olevia määräyksiä.

Tulojohtojen valmistelu

VAARA

Vaarallinen sähköjännite. Sähköasennustyöt saa suorittaa vain sähköalan ammattilainen, ja asennuksessa on noudatettava paikallisia määräyksiä.

Sähkönsyöttökytkimessä tulee rakennuspuolella olla pääkytkin, joka voidaan varmistaa vahingossa tapahtuvan tai luvattoman päällekytkemisen varalta.

Laitteisto tarvitsee seuraavat syöttöjohdot: Virtakaapeli seuraavan taulukon mukaisesti.

- Vesiletku 3/4"

Vesiletkun ja virtakaapelin kulloinenkin pituus määräytyy paikallisista olosuhteista tai ajoneuvon pituudesta.

Ajoneuvon kaikki neljä sivua pitää voida pestä yhden pesuvaiheen aikana ilman laitteiston paikan muuttamista.

Virtakaapelin pituus on turvallisuussyistä rajoitettu:

Annettu pituus mitataan esivarokkeista laitteistoon.

Jos annettu pituus ei riitä, kysy asiasta laitteiston valmistajalta.

Liitännän toteutus riippuu käyttötavasta.

- Jos laitteistoa käytetään eri pesupaikoilla, kaapelia ja vesiletkua vedetään perässä alustalla. - Kiinteässä asennuksessa yhteen pesupaikkaan, veden- ja virransyöttö voi tapahtua ylhäältä.

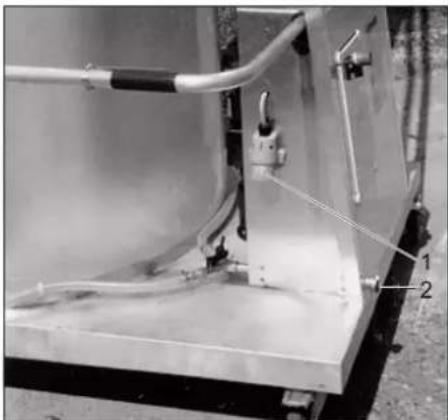

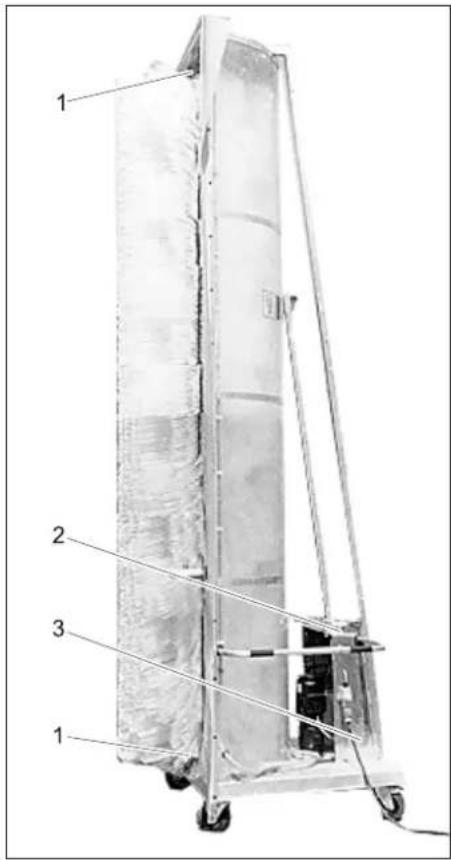

Kaapelihinaus maassa

1 Virtapistoke 2 Vesiliitäntä

Liitä vesiletku vedentuloon. Yhdistä virtakaapeli verkkopistokkeella verkkovirtaan.

Yläjohdin energiaketjussa

Tulojohdot johdetaan korkeussäädettävän kaapelivarren välityksellä ensimmäiseen johdevainuun.

Virta- ja vesiliitännät on asennettu kiinteästi ja pätevän ammattilaisen tulee suorittaa asennukset.

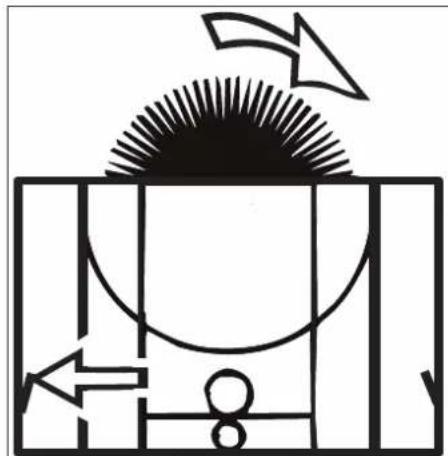

Harjan pyörimissuunnan tarkastaminen.

Jännitteensyötön ensimmäisen kytkemisen yhteydessä tulee tarkastaa harjan pyörimissuunta.

Paina turvakytkintä, joka on yllä olevassa kuvassa merkitty nuolella. Harjan on pyörittävä nuolen suuntaan. → Jos pyörimissuunta on väärä, anna sähköammattilaisen muuttaa virtaliitäntä.

Annostuspumpun säätö

Huomautus:

Annostelumäärä on tehtaalla säädetty arvoon 100 ml/min. (6 l/tunti). Shampoota käytettäessä täytyy annostelumäärä tarvittaessa asettaa 80 ml/min. (mittaus mittarilla).

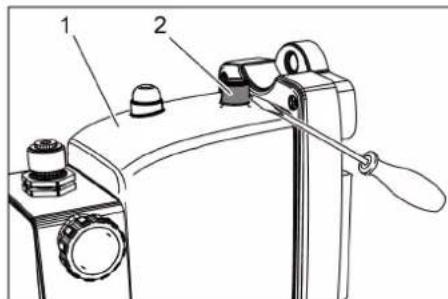

1 Annostelupumppu 2 Kupu

Nosta korkki pois pienellä ruuvimeisselillä.

VARO

Vaurioitumisvaara

Korkki ja annostelupumppu voivat vaurioitua. Älä käytä pihtejä korkin irrottamiseen.

Saa pienen litteän teräisen ruuvimeisselin avulla siirrettyä korkin alla olevasta potentiometrista. → Kiinnitä korkki takaisin.

VARO

Vaurioitumisvaara

Kosteuden sisäänpääsy voi vaurioittaa annostelupumppua. Kiinnitä korkki ehdottomasti takaisin saadon jälkeen.

Käyttö

Jokaisen käyttökerran jälkeen

→ Poista pesupaikalta esteet ja ympärillä lojuvat esineet. Kytke vesiliitäntä. Kytke virtaliitäntä. → Tarkasta puhdistusainesäiliön täyttötaso ja täytä tarvittaessa.

VAARA

Lattialla olevat esineet ja johdot aiheuttavat kompastumisvaaran.

→ Poista ennen laitteiston käyttöönottoa pesupaikalla makaavat esineet. → Kun laitteistoa käytetään lattialla olevaa energiaketjua käyttäen, varmista johtimien kunnollinen johtaminen.

Toiminta hätätilanteessa

Päästä hätätilanteessa harjan turvakytkin vapaaksi.

Ajoneuvon valmistelu

Sulje ikkunat, ovet ja kattoluukut. Poista sivupeilit tai käännä ne sisään. Paina antennit sisään tai poista ne. Poista tai varmista irralliset osat (tavarapeitekoukut jne.). Sulje tavarapeitteet ja kiinnitä varmasti.

Käyttö

Pysäköi ajoneuvo pesupaikan keskelle tai yläenergiaketjun alle. Säädä laitteisto kallistusveivillä puhdistettavan pinnan kaltevuuden mukaiseksi. Positioi laitteisto aluksi ajoneuvon pituussivun alkuun. Avaa pesusuunnassa olevan suutinputken sulkuventtiili. Käännä pääkytkin päälle. Kytke annostelupumppu päälle. Pidä molemmin käsin kiinni laitteiston pesusuunnassa olevasta käsikahvasta.

VARO

Vaurioitumisvaara. Älä muuta harjan pyörimissuuntaa harjan käydessä. Kytke harja päälle vetämällä kyseisen suunnan käsikahvan harjaturvakytkimestä.

Harjan upotussyvyys

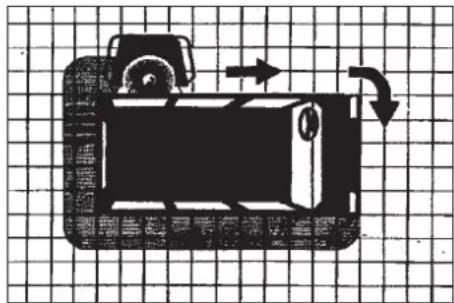

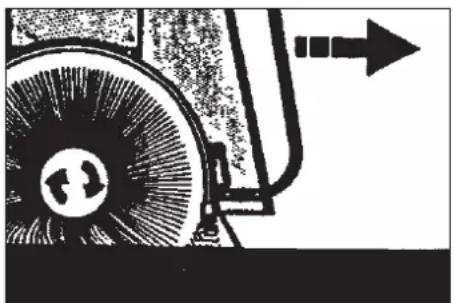

Pesusuunta

Johdata laitteistoa käsikahvasta vetämällä tasaisella nopeudella ajoneuvon sivua pitkin.

Huomautus:

Vedä aina laitteistoa.

Harjan pyörimissuunta on valittu siten, että tarvittava voimantarve vedettäessä on pienin.

Kun harjan kosketuspaine on oikea, etäisyysrullat koskettavat kevyesti ajoneuvoa. Liian suuri kosketuspaine ei paranna puhdistustulosta.

Paikallaan olevien, ei sisäänkäännettävien, peilien kohdalla laitteistoa pitää vetää hieman etäämmälle ajoneuvosta.

Ajoneuvon kulmien kohdalla laitteisto on suunnattava uudelleen, kaltevuus on mahdollisesti säädettävä uudelleen, ja sitten pesua jatketaan.

VARO

Tulojohdon vaurioitumisvaara kiertymisestä johtuen. Vaihda pesusuunta jokaisen ajoneuvon kiertämisen jälkeen.

Kun ajoneuvon kaikki sivut on pesty:

Kytke annostelupumppu pois päältä. → Vaihda vedentulo toiseen suutinputkeen. Huuhtele ajoneuvo ajamalla sen ympäri vastakkaiseen suuntaan vielä kerran.

Pesutoimenpiteen lopetus

Vedä pesulaitteisto pois ajoneuvon vierestä. Päästä harjan turvakytkin vapaaksi. → Sulje veden syöttöputki. → Pitempien käyttötaukojen aikana: Käännä virta-avain asentoon "0".

Tarvittaessa, tee tulojohto jännitteettömäksi.

Säilytys

△VAROITUS

Loukkaantumis- ja vaurioitumisvaara! Huomioi laitteiston pano säilytyksen aikana.

→ Vie laitteisto säilytyspaikkaan. → Jos energiaketju on lattialla, poista mahdollisesti liitäntäjohdot. → Aseta laitteisto ulkona ja avoimessa hallissa tuulelta suojatusti tai varmista köydellä tai ketjulla kaatumisen varalta. Kiristä rullien seisontajarrut.

VAARA

Laitteiston kaatumisen aiheuttama vahingoittumisvaara. Aseta laitteisto suojaan tuulelta tai varmista kaatumisen varalta.

Sujoaaminen pakkaselta

Laitteiston vettä johtavat osat on suojattava pakkaselta, koska ne voivat muuten vaurioitua.

Pakkasvaaran uhatessa laitteisto on tyhjennettävä täysin vedestä:

→ Sulje veden syöttöputki. Puhalla tulojohto (vesiletku) ja laitteisto paineilmalla puhtaaksi. → Kytke harjakäyttö päälle, jotta vesi harjasta linkoutuu pois.

Huolto ja hoito

Huolto-ohjeet

Käyttöturvallisen laitteiston perusta on säännöllinen huolto seuraavan huoltokaavion mukaan.

Käytä ainoastaan valmistajan alkuperäisvaraosia tai osia, joita hän suosittelee, kuten

- vara- ja kulumisosat - lisävarusteosat - käyttöaineet Puhdistusaine

VAARA

Sähköiskun aiheuttama vaara.

Kytke laitteisto jännitteettömäksi, tee se kääntämällä laitteiston pääkytkin asentoon "0" ja varmistamalla kytkin uudelleen tapahtuvan päällekytkemisen varalta.

Sinkoutuvien osien tai lian aiheuttama silmävammavaara. Älä oleskele pyörivien harjojen läheisyydessä. Käytä huoltotöissä suojalaseja.

Kuka saa suorittaa tarkastus-, huolto- ja kunnossapitotöitä?

Käyttäjä

Työt, joissa on merkki "Käyttäjä", saa suorittaa vain asiaan perehtyneet henkilöt, jotka osaavat käyttää ja huoltaa pesulaitteistoja turvallisesti.

Asiakaspalvelu

Työt, joissa on viite "Asiakaspalvelu", saavat suorittaa vain Kärcher-asiakaspalvelun asentajat.

Huoltosopimus

Jotta laitteiston luotettava käyttö varmistetaan, suosittelemme huoltosopimuksen solmimista. Käänny asianomaisen Kärcher-asiakaspalvelun puoleen.

Huoltokaavio

Ajankoh-ta	Toiminta Kyseinen	rakenneryhmä Korjus keneltä
kuukausit-tain	Voitelu Harjalaakeri	rit Voitele voitelunipat rasvapuristimella.	Rasva 6.288-059.0	Käytääjä
		Kallistuskaran laakerit
		Ketju Levitära svas 6.288-059.0 pensse	illä. Käytäjä
	Silmämääräinen tarkastus	Ohjausrullat Kevtykulkuisuuden tarkastus, tarvittaessa öljämi-nen. Seisontajarrun tarkastus, kunnostus tarvittaessa tai ohjausrullan vaihto.	Käytääjä
		Suutinputken suuttimet Tarkasta suuttimiien ruiskutuskuvio. Puhdista suuttimet tarvittaessa.	Käytääjä
		Puhdistusaineen imusuodatin Poista likakerrostumat. Käytäjä
		Energiaketju (valinnainen) Tarkasta tojen vaurittomuus ja kiertymättö-myys.	Käytääjä
Neljän-nesvuosit-tain	Silmämääräinen tarkastus	Harja	Tarkasta segmenttien ja päätyklemmarien tiukka istuvuus. Harjasten puhtauden ja kunnon tarkas-tus Harjan lapiimitan tulee olla suurempi kuin 870 mm.	Käytääjä

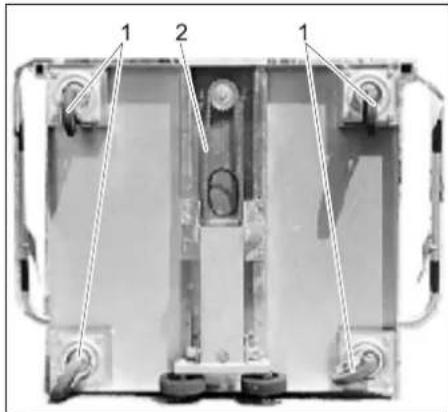

1 Harjalaakerit 2 Kallistusvipu 3 Kallistuskaran laakerit

1 Ohjausrulla 2 Ketju

Harjanvaihto

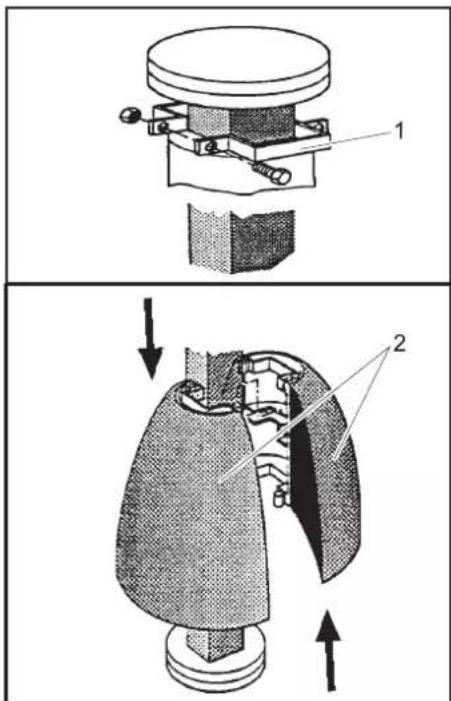

Nelikulma-akseli puolikuorilla

1 Päätykiinnitin 2 Harjan puolikuori

VAARA

Onnettomuusvaara laitteistoon kohdistuvissa töissä.

Ennen töitä, kytke laitteisto pääkytkimellä pois päältä ja varmista.

→ Kierrä päätykiinnittimen ruuvit irti ja poista päätykiinnitin. Siirrä harjan puolikuoria toisiinsa nähden ja ota ne pois harja-akselilta. → Asenna uudet puolikuoret seuraavasti.

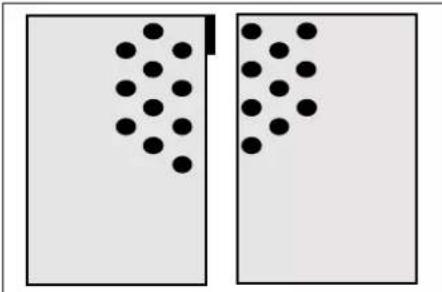

Harjan puolikuorien tyyppi 1

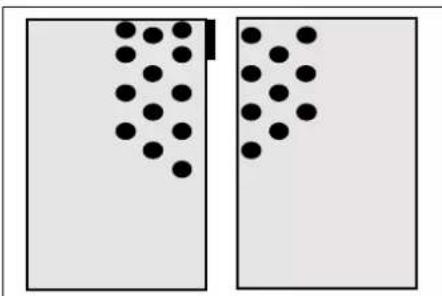

Harjan puolikuorien tyyppi 2

△VAROITUS

Tapaturmavaara! Puolikuoria on käytössä kahta eri tyyppiä, joita ei missään tapauksessa saa sekoittaa toisiinsa. Puolikuoret voivat muuten irrota laitteiston käytön aikana ja irrota akselista. Molemmat tyypit eroavat toisistaan puolikuoren alussa ja lopussa olevien kimppujen järjestyksessä. Epätasapainon ja siitä aiheutuvien vaurioiden välttämiseksi huomioi seuraava: Puolikuoret on vaihdettava aina pareittain, siis aina koko segmentti. Vastakkaisten puolikuorien harjaskimppujen tulee olla pitkin puskusaumaa aina toisiinsa nähden epäkeskeisesti.

→ Aseta ensimmäinen puolikuoripari akselille ja työnnä yhteen. → Aseta toinen puolikuoripari 90° kierrettynä akselille ja työnnä yhteen. → Aseta muut puolikuoriparit 90° kierrettynä akselille. → Kun viimeinen puolikuoripari on asennettu, kiinnitä päätyklemmari. Työnnä päätyklemmari viimeistä puolikuoriparia vasten ja kiristä ruuvit. → Tarkasta vielä kerran puolikuorien oikea asennus ja ruuvien tiukka istuvuus.

Pyöröakseli mattoharjoilla

VAARA

Onnettomuusvaara laitteistoon kohdistuvissa töissä.

Ennen töitä, kytke laitteisto pääkytkimellä pois päältä ja varmista.

→ Irrota mattosegmentin ruuvit ja poista mattosegmentti. → Poista muut mattosegmentit peräkkäin. → Asenna ensimmäinen, uusi mattosegmentti sille tarkoitettuihin reikiin. Asenna jokainen seuraava mattosegmentti 180° kierrettynä edelliseen nähden. → Suoritetun asennuksen jälkeen, tarkasta vielä kerran mattosegmenttien oikea istuvuus ja ruuvien tiukka istuvuus.

Häiriönpoisto

VAARA

Sähköiskun vaara.

Töitä sähkölaitteistossa saavat suorittaa vain sähköalan ammattilaiset.

Kaikissa laitteistolle tehtävissä töissä se on kytkettävä jännitteettömäksi, tätä varten kytketään pääkytkin asentoon "0" ja varmistetaan uudelleenpäällekytkentä vastaan.

Kuka saa korjata häiriöt?

Käyttäjä

Töitä, joissa on merkki "Käyttäjä", saavat suorittaa vain perehtyneet henkilöt, jotka osaavat käyttää ja huoltaa pesulaitteistoa turvallisesti.

Sähköalan ammattilaiset

Henkilöt, joilla on sähköalan ammatillinen koulutus.

Asiakaspalvelu

Töitä, joissa on viite "Asiakaspalvelu", saavat suorittaa vain Kärcher-asiakaspalvelun asentajat tai Kärcherin valtuuttamat asentajat.

VAARA

Sähköiskun aiheuttama vaara. Kytke laitteisto jännitteettömäksi, tee se kääntämällä laitteiston pääkytkin asentoon "0" ja varmistamalla kytkin uudelleen tapahtuvan päällekytkemisen varalta. Sinkoutuvien osien tai lian aiheuttama silmävammavaara. Älä oleskele pyörivien harjojen läheisyydessä. Käytä huoltotöissä suojalaseja.

Häiriö Tekniset tiedot

Virhe Mahdollinen syk Korjus keneltä
Laitteisto ei käynisty Ei viransyöttöä Tarkasta sähköverkko. Sähkö-			alan am-mattilainen
		Sulake rikki. Korjaa vika.	Vaihda sulake.
		Moottorisuoja on lauennut. Tarkasta virrankulutus.
Harja ei pääse kierroslu-vulle	Laakeri raskaskulkuinen. Tarkasta harjalaakerit. Käytäjä
Annostelupumppu ei ime,vaikka ilmattu ja maksimiannostelumärä.	Kerrostumia venttiili-istukoissa, kiinni liimantuneita venttilejä.	Huuhtele imujohdot ja venttiilit. Käytäjä
Annostelupumppu imei-maa	Imuventtiin tai paineventtiin litäntä ei ole tiVIS.	Tarkasta venttiillen ja imujohtojen tiiviys.	Käytäjä
Annostelupumppu ei käyt,merkkivalo ei pala.	Ei viransyöttöä Tarkasta ja varmista jännitteansyöttö. Käytäjä
	Annostelupumppu ei ole kytkettnä pälle.	Kännä annostelupumppu asentoon "1".	Käytäjä
	Muuntajan sulake viallinen.	Vaihda sulake.	Sähkö-alan am-mattilainen
Suuttimien suihkutuskuvioepäsäännöllinen	Suuttimet tutkeutuneet.	Puhdista suuttimet.	Käytäjä

Laitteiston mitat
		RBS 6012	RBS 6014
Laitteiston korkeus	mm	3180	4370
Pesukorkeus	mm	3645	4205
Laitteiston leveys	mm	1700
Paino	kg	234	240
Pesupaikkatarve	mm	Ajoneuvon pituus +4000 Ajoneuvon leveys +4000	Ajoneuvon pituus +4000 Ajoneuvon leveys +4000
Veden virtauspaine	MPa (baa-ria)	0,3...0,6 (3...6)	0,3...0,6 (3...6)
Vesilitäntä	tuuma	3/4	3/4
Vedenkulutus, noin	l/min	80	80
Maks. veden lämpötila	°C	30	30
Tehonotto	kW	1,1	1,1
Suojatyyppi	IP54	IPX5	IPX5
Ulkoilman lämpötila	°C	+3...+50	+3...+50
Ilmankosteus, maks.	%	70	70
Äänenpoinetaso LpA	dB(A)	65	65
Epävarmuus KpA	dB(A)	4	4
Tärinäkokonaisarvo kädet	m/s2	<2,5	<2,5
Epävarmuus K	m/s2	0,1	0,1

Laitteistoversiot

	Sisälto Mitat Paino
Irfonaisena Laitteisto RBS 4500mm x 1700 m	m x 1100 mm 250 kg
Pahvilaatikko Laitteistoversiot 400 mm x 350	mm x 350 mm 5 kg

EY-vaatimustenmukaisuusvakuutus

	Osanumero	Jännite
RBS 6012	1.826-205.0	400 V, 3~, P, N, 50 Hz
	1.826-215.0	230 V, 3~, P, N, 50 Hz
	1.826-225.0	240 V, 1~, P, N, 50 Hz
RBS 6014	1.862-405.0	400 V, 3~, P, N, 50 Hz
	1.862-415.0	230 V, 3~, P, N, 50 Hz
	1.862-425.0	240 V, 1~, P, N, 50 Hz
	1.862-455.0	230 V, 3~, P, N, 60 Hz

Varuste

Putken irrotuslaite Tilausnumero 6.385-967.0

Puhdistusaine

Shampoo-annostelupumppu on säädettävä arvoon 80 ml/min (mittaus mittarilla).

Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa.

Tuote: Pesulaitteisto Tyyppi: 1.826-xxx

Yksiselitteiset EU-direktiivit

2006/42/EG (+2009/127/EG)

2014/30/EU

2009/125/EG + 2009/1781

Sovelletut harmonisoidut standardit

EN 60204-1

EN 61000-6-2: 2005

EN 61000-6-3:2007 + A1:2011

Sovelletut kansalliset standardit

Allekirjoittaneet toimivat yrityksen johtokunnan puolesta ja sen valtakirjalla.
