KÄYTTÖOHJE Bitron Eco 180W OASE

Alkuperäisen käyttöohjeen käännös.

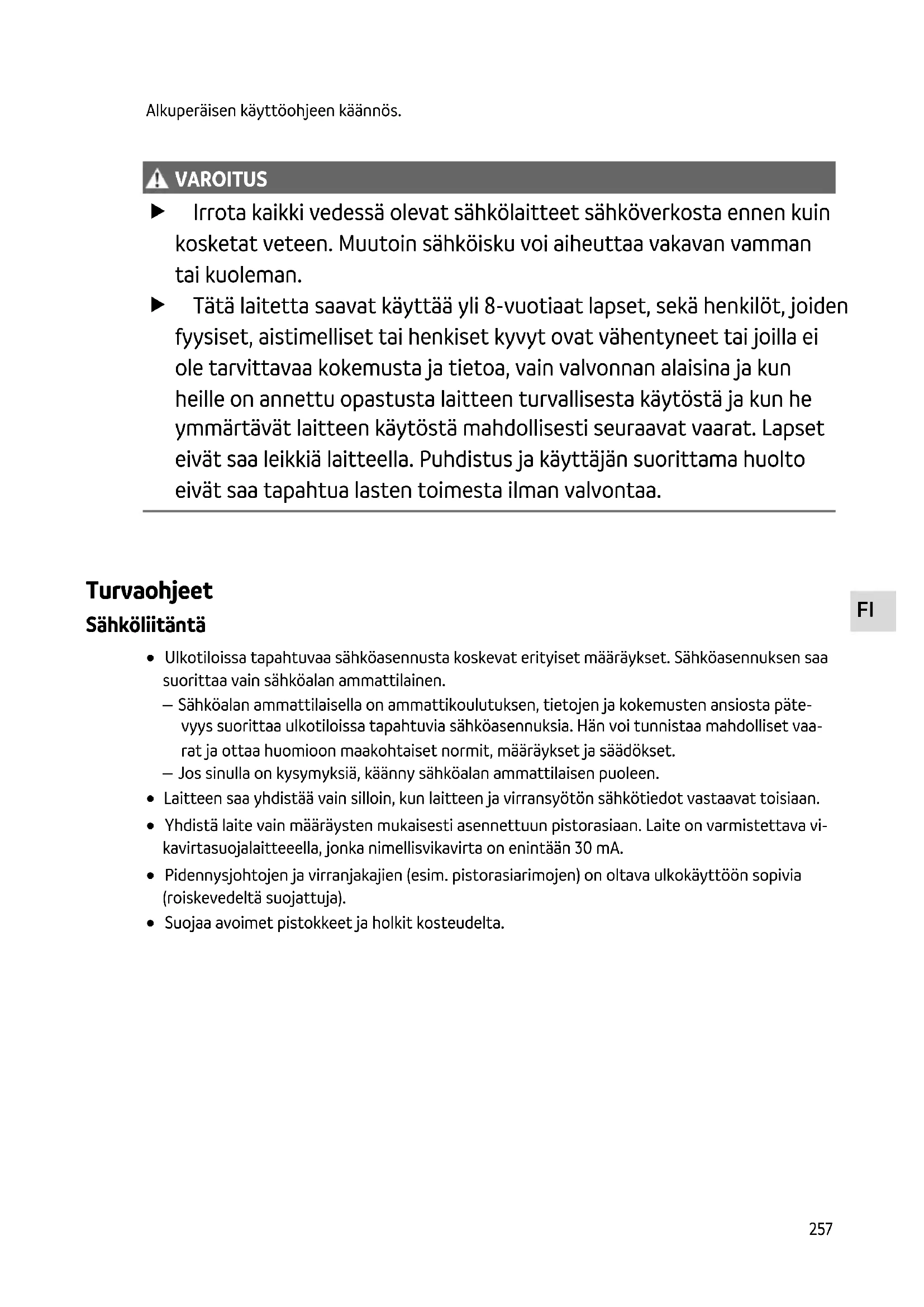

VAROITUS VAROITUS Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa. Turvaohjeet Sähköliitäntä Ulkotiloissa tapahtuvaa sähköasennusta koskevat erityiset määräykset. Sähköasennuksen saa suorittaa vain sähköalan ammattilainen. – Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta päte- vyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Hän voi tunnistaa mahdolliset vaa- rat ja ottaa huomioon maakohtaiset normit, määräykset ja säädökset. – Jos sinulla on kysymyksiä, käänny sähköalan ammattilaisen puoleen. Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan. Yhdistä laite vain määräysten mukaisesti asennettuun pistorasiaan. Laite on varmistettava vi- kavirtasuojalaitteeella, jonka nimellisvikavirta on enintään 30 mA. Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja). Suojaa avoimet pistokkeet ja holkit kosteudelta.258 Turvallinen käyttö Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet. Hävitä laite, jos sen verkkoliitäntäjohto on vaurioitunut. Verkkoliitäntäjohtoa ei voi vaihtaa. Laitetta ei saa kantaa tai vetää sähköjohdosta. Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua nii- hin. Älä koskaan tee laitteeseen teknisiä muutoksia. Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa. Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita. Määräystenmukainen käyttö Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti: Puutarhalammikoiden, uimalammikoiden, uima-altaiden ja akvaarioiden puhdistukseen. Teknisiä tietoja noudattaen. (→ Tekniset tiedot) Laitteelle ovat voimassa seuraavat rajoitukset: Tämä tuote ei sovellu yleisvalaistukseen, se on tarkoitettu vain kuvattuun käyttötarkoituk- seen. UVC-lamppua ei saa koskaan käyttää kotelon ulkopuolella tai muihin tarkoituksiin. UVC-säteily on myös vähäisissä annostuksissa vaarallista silmille ja iholle. Älä koskaan käytä muita nesteitä kuin vettä. Älä käytä koskaan ilman, että vettä virtaa läpi. Ei ammattimaiseen tai teolliseen käyttöön. Ei saa käyttää juomaveden tai muiden nesteiden sterilointiin. Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhtey- dessä.FI

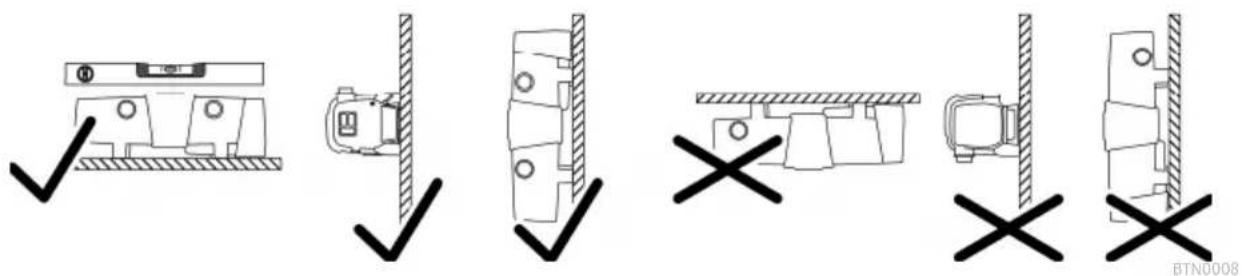

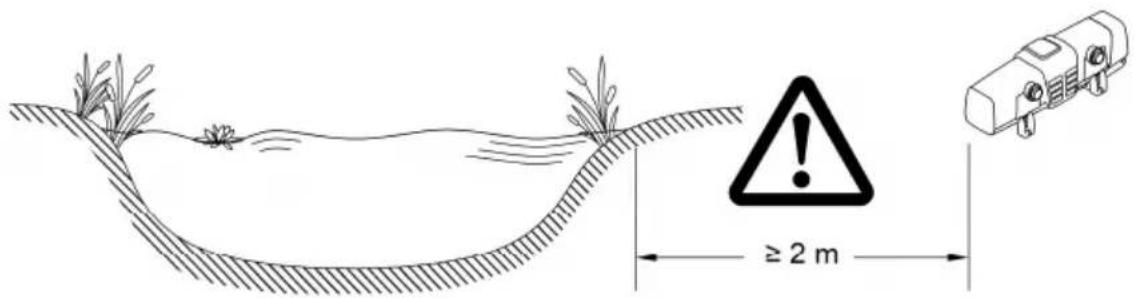

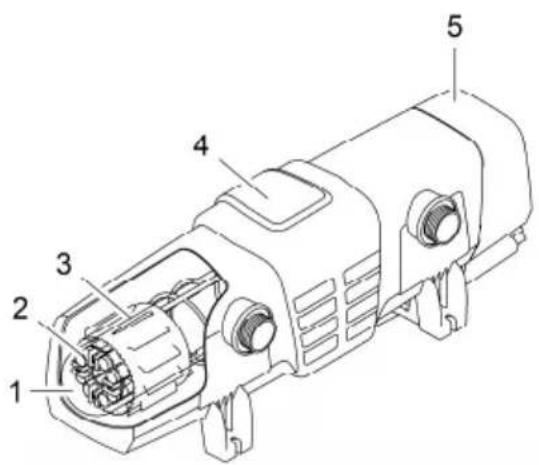

Tuotekuvaus Yleiskatsaus BTN0003 Nro Määrä Bitron Eco 120 W, 180 W, 240 W 1 1 Kvartsilasi 2 UVC-lamppua 2 Bitron Eco 120W 3 Bitron Eco 180W 4 Bitron Eco 240W 3 1 Puhdistusroottori 4 1 Kotelo 5 1 Laitepää ja ohjausyksikkö Oheispakkaus liitäntämateriaalia: 6 1 Adapteri 38/50 mm (1½/2 ") letkuliitosholkin liitäntään tuloyhteeseen 7 2 Letkuliitosholkkia 50 mm (2 ") menoyhteeseen tai tuloyhteeseen 8 2 Letkuliitosholkkia 38 mm (1½ ") menoyhteeseen tai tuloyhteeseen 9 2 Liitosmutteri 50 mm (2 ") letkuliitoskappaleen kiinnitykseen (7, 8) 10 2 Lattatiivistettä 57 × 48 × 3 mm liitosmutterille (9) 11 1 Syöttösuutin puhdistusroottorin käyttämiseen Täytyy käyttää läpivirtausmäärissä <10000 l/h syöttöyhteessä 12 1 Sulkukorkki 38 mm (1½") poistoyhteen sulkemiseen 13 2 Lattatiivistettä 45 × 33 × 3 mm sulkukorkille (12) ja adapterille (6)

60 mm 15 1 Ohituslukitus kalvopidikkeelle Vaaditaan asennuksessa suodattimeen, jos yksi tuloyhde on tarkoitus sulkea Kalvopidike ja ohituskalvo ovat tuloyhteessä menoyhdettä vastapäätä (toimitustilassa)260 Ohjauksen yleiskuva BTN0007 1 Käyttötila Neljä käyttötilaa levien ja bakteerien tarpeenmukaista säteilytystä varten (→

Velge driftsmodus) LEDit osoittavat valitun käyttötilan LED palaa sinisenä: UVC-lamput ovat päällä LED palaa vihreänä: UVC-lamput ovat pois 2 Painike Toiminnot: Laitteen päällekytkentä/poiskytkentä (→

Päällekytkentä/poiskytkentä) Käyttötilan valinta (→ Velge driftsmodus) UVC-lamppujen jäljelläolevan käyttöiän lukeminen (→

Käyttötuntilaskurin nollaus) Käyttötuntilaskurin nollaus (→

Käyttötuntilaskurin nollaus) 3 UVC- lamppujen tila- näyttö LED-palkki jäljelläolevan käyttöiän näyttöön: Neljä LEDiä palaa: 9001 - 12000 tuntia Kolme LEDiä palaa: 6001 - 9000 tuntia Kaksi LEDiä palaa: 3001 - 6000 tuntia Yksi LED palaa: 1 - 3000 tuntia Yksi LED vilkkuu: Vaihda UV-C-lamput Mikään LED ei pala: Vähintään yksi UVC-lamppu on viallinen 4 Näyttö Käyttötilan näyttö: Senhetkisen veden lämpötilan näyttö °C Järjestelmäilmoitusten näyttö (→

Järjestelmäilmoitukset) UVC-lamppujen jäljelläolevan käyttöiän näyttö (→

Käyttötuntilaskurin nollaus)FI

Ominaisuudet Bitron Eco 120 W, 180 W, 240 W on säteilytystehonsa, vedessäoloaikansa ja sekoituksensa ansi- osta tehokas UVC-selkeytin leviä ja tauteja aiheuttavia bakteereita vastaan. Keijulevien kasvukausien mukaan UVC-lamput sytytetään ja sammutetaan tarpeen mukaan. Näin saavutetaan maksimaalinen tulos mahdollisimman vähäisellä energiankulutuksella. Ohjausyksikön avulla voidaan tehoa yksilöllisesti mukauttaa. Täysautomaattinen ohitussäätö huolehtii siitä, että läpivirtaustehon ja säteilytystehon yhdis- telmä on paras mahdollinen. Pitkä vedessäoloaika suurikokoisessa kotelossa parantaa bakteerien poiston tehoa. Soveltuu asennukseen OASE-suodatinjärjestelmiin ProfiClear, BioTec 30 ja BioTec Screenmatic. Puhdistusroottori puhdistaa jatkuvasti kvartsilasin liasta. 60 watin Eco-lamput ovat energiaa säästäviä ja niiden käyttöikä on 12 000 tuntia. Elektroninen virranrajoitin on lähes häviötön. Kvartsilasia ei tarvitse poistaa UVC-lamppujen vaihtoa varten. Suodatinjärjestelmä voi olla jat- kuvasti käytössä. Laitteessa olevat symbolit Lue käyttöohje. Suojaa laite jäätymiseltä. Suojaa laite suoralta auringonsäteilyltä. Vaarallista UVC-säteilyä. Älä hävitä laitetta tavallisen talousjätteen mukana. Laite on suojattu roiskevettä ja vaarallisiin osiin koskettamista vas- taan. Suurin sallittu käyttöpaine: 1 bar. Sallittu veden lämpötila: + 4 °C ... + 35 °C.262 Paikoilleen asettaminen ja yhdistäminen Käyttö uima-allasvedessä tai suolavedessä Käytettäessä uima-allasvedessä tai suolavedessä on seuraavia raja-arvoja noudatettava: Tyyppi Uima-allasvesi Suolavesi pH-arvo 7,2 … 7,6 7,5 … 8,5 Vapaa kloori 0,3 - 0,6 mg/l <0,3 mg/l Sitoutunut kloori <0,2 mg/l – Kloridipitoisuus <200 mg/l – Suolapitoisuus – <3,5 % Veden lämpötila +4 … +30 °C +4 … +25 °C Uima-allasvesi tai suolavesi voivat vaikuttaa laitteen ulkonäköön. Nämä vaikutukset eivät kuulu takuun piiriin. Etäisyyksien noudattaminen Laitteen turvaetäisyyden veteen on oltava vähintään 2 m. Ota huomioon riittävä vapaa tila huoltotöitä varten. – Laitepään asentamista varten on jätettävä tilaa vähintään kahden koteloleveyden verran. BTN0018 Käyttö yksin Aseta laite vain sallittuihin paikkoihin. Näin virheetön käyttö on varmistettu. Vaaditut etäisyydet on otettava huomioon. (→ Etäisyyksien noudattaminen) On käytettävä sellaista kiinnitysmateriaalia, joka sopii alustaan. Kiinnityksen täytyy kannattaa laite turvallisesti. Paino on otettava huomioon. (→ Tekniset tiedot) Aseta vetoluisti veden syöttöön ennen laitteen menoyhdettä, jos laite asetetaan vedenpinnan alle. Huoltotöiden ajaksi voi veden tulon katkaista. BTN0008FI

Menoyhteen liittäminen Käytä letkuja, jotka soveltuvat vähintään paineelle 1 bar. Suositellut yhdistelmät letkuliitinholkkien käyttöä varten: Tulo Tuloyhde 1 Tuloyhde 2 (menoyhdettä vasta- päätä) Tarvittavat lisätarvikkeet 50 mm (2 ") 50 mm (2 ") suljettu – 38 mm (1½ ") 38 mm (1½ ") suljettu – 38 mm (1½ ") 38 mm (1½ ") 38 mm (1½ ") Tuloyhteelle 2 letkuliitinholkki 38 mm (1½ ") liitosmutterilla 38 mm (1½ ") 50 mm (2 ") 38 mm (1½ ") 38 mm (1½ ") Toimit näin:

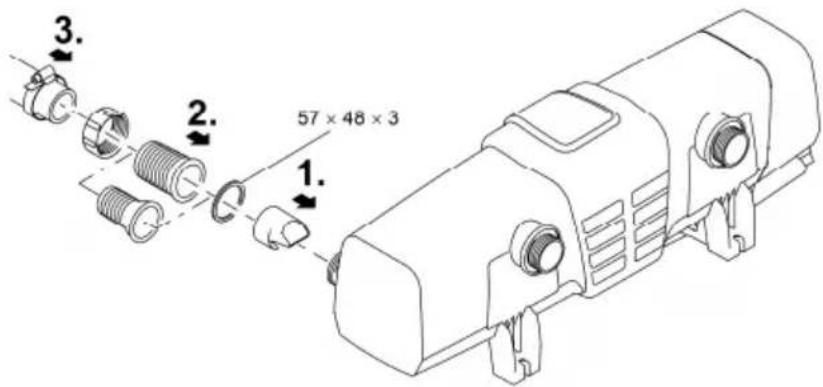

1. Työnnä syöttösuutin menoyhteeseen.

– Syöttösuutinta tarvitaan vain läpivirtausmäärällä <10000 l/h, jotta puhdistusroottori pyörii häiriöttömästi.

2. Kierrä letkuliitoskappale, liitosmutteri ja tiiviste sisäänmenoon.

3. Vedä letkunkiristin letkun yli, työnnä letku letkuholkkiin ja varmista letkunkiristimellä.

BTN0004264 Tuloyhteen liittäminen Toimit näin:

1. Kierrä adapteri ja tiiviste tuloyhteeseen ja kiristä käsin.

2. Kierrä säädettävä letkuliitinholkki, liitosmutteri ja tiiviste adapteriin.

3. Vedä letkunkiristin letkun yli, työnnä letku letkuholkkiin ja varmista letkunkiristimellä.

4. Kierrä sulkukorkki ja lattatiiviste tuloyhteeseen.

– Sulkukorkin täytyy sulkea tuloyhde menoyhdettä vastapäätä, jotta veden päävirtaus kulkee UVC-lamppujen mukaan ja sitä säteilytetään mahdollisimman kauan. BTN0013 Laitteen yhdistäminen läpivirtaussuodattimeen Vaaditut etäisyydet on otettava huomioon. (→ Etäisyyksien noudattaminen) Aseta vetoluisti veden syöttöön ennen laitteen menoyhdettä, jos laite asetetaan vedenpinnan alle. Huoltotöiden ajaksi voi veden tulon katkaista.FI

ProfiClear Premium / ProfiClear Classic Tässä luvussa kuvataan Bitron-UVC-esiselkeytyslaitteen liittäminen pumpatussa järjestelmässä. Ota huomioon tiedot läpivirtaussuodattimen käyttöohjeessa. Ohituskalvo on toimitustilassa asennettu ja se on tuloyhteessä menoyhdettä vastapäätä. OASE suosittelee ohituksen sulkemista seuraavissa tilanteissa: – Äkilliset bakteeriongelmat, kuten sairastumiset tai veden sameneminen bakteerikukkimisen seurauksena. – Vähäiset läpivirtausmäärät: Bitron Eco 120 W: <10000 l/h Bitron Eco 180 W: <13000 l/h Bitron Eco 240 W: <15000 l/h Toimit näin:

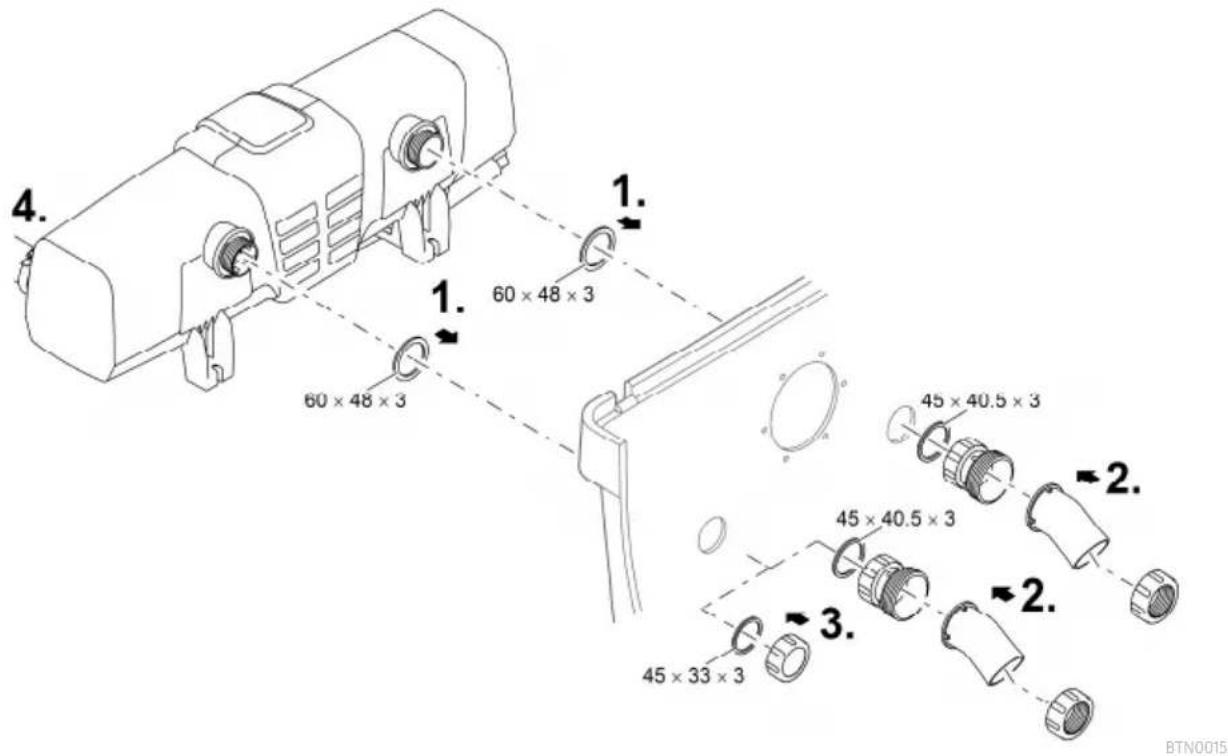

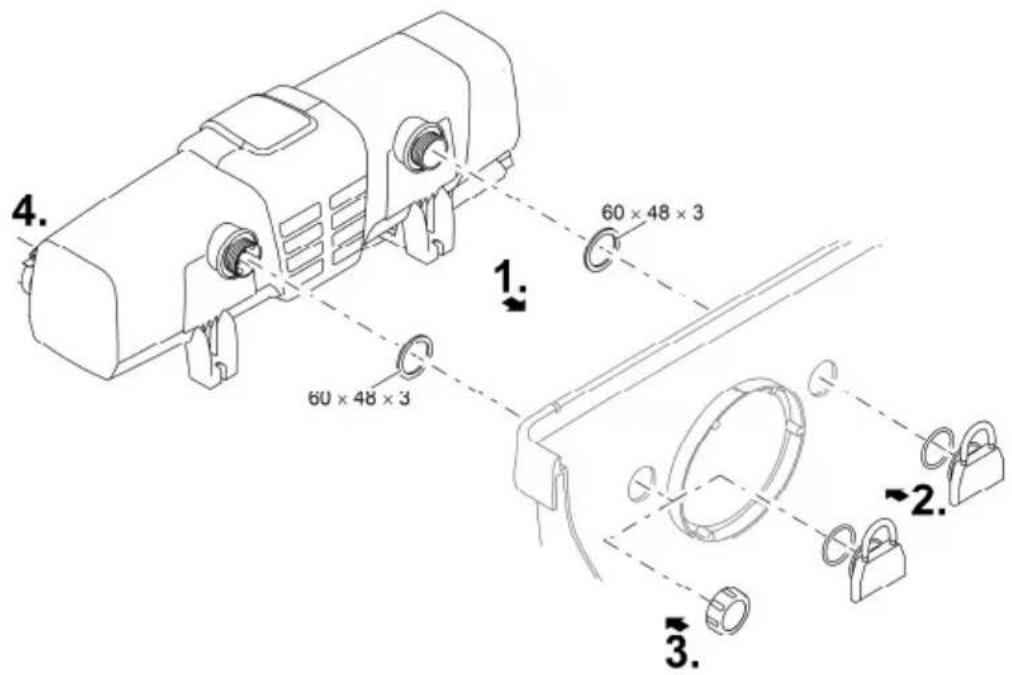

1. Vie lattatiivisteillä varustetut poistoyhteet säiliön seinämän aukkojen läpi.

2. Syöttöyhteen asentaminen:

– ProfiClear Premium: Kierrä ensin adapterit poistoyhteisiin ja kiristä käsin, kierrä sen jälkeen 30°-syöttökourut liitosmuttereilla adaptereihin ja kiristä käsin. Kohdista aukot alaspäin. – ProfiClear Classic: Kierrä O-renkailla varustetut syöttösuuttimet poistoyhteisiin ja kiristä käsin.

3. Ohituksen sulkeminen (valinnainen):

– ProfiClear Premium: Kierrä adapterin ja syöttöyhteen sijaan tuloyhteeseen sulkukorkki. – ProfiClear Classic: Kierrä syöttösuuttimen sijaan poistoyhteeseen sulkukorkki.

4. Yhdistä Bitron suodatinpumppuun. (→ Menoyhteen liittäminen)

BTN0015266 BTN0017 BioTec ScreenMatic Ota huomioon tiedot läpivirtaussuodattimen käyttöohjeessa. Ohituksella Ohituskalvo on toimitustilassa asennettu ja se on tuloyhteessä menoyhdettä vastapäätä. Toimit näin:

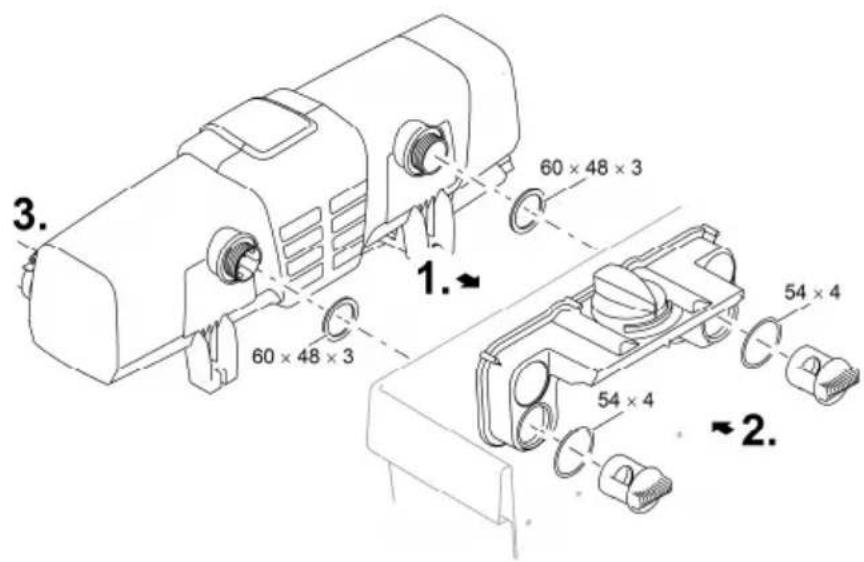

1. Vie lattatiivisteillä varustetut tuloyhteet säiliön seinämän aukkojen läpi jakajaan.

2. Kierrä O-renkailla varustetut läpivirtausruuvit tuloyhteisiin ja kiristä käsin.

3. Yhdistä Bitron suodatinpumppuun. (→ Menoyhteen liittäminen)

Ilman ohitusta OASE suosittelee ohituksen sulkemista seuraavissa tilanteissa: – Äkilliset bakteeriongelmat, kuten sairastumiset tai veden sameneminen bakteerikukkimisen seurauksena. – Vähäiset läpivirtausmäärät: Bitron Eco 120 W: <10000 l/h Bitron Eco 180 W: <13000 l/h Bitron Eco 240 W: <15000 l/h Toimit näin:

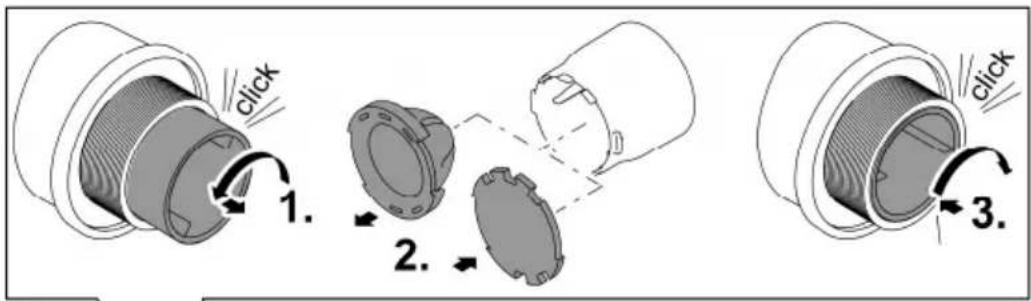

1. Käännä ohituspidikettä vasemmalle, kunnes kuuluu "klik" ja poista se tuloyhteestä.

2. Vedä ohituskalvo ohituspidikkeestä ja työnnä ohituslukitus ohituspidikkeeseen.

– Ohituslukituksen voi työntää ohituspidikkeeseen vain yhdessä asennossa.

3. Aseta ohituspidike tuloyhteeseen ja käännä oikealle, kunnes kuuluu "klik".

– Ohituspidike on lukittu.

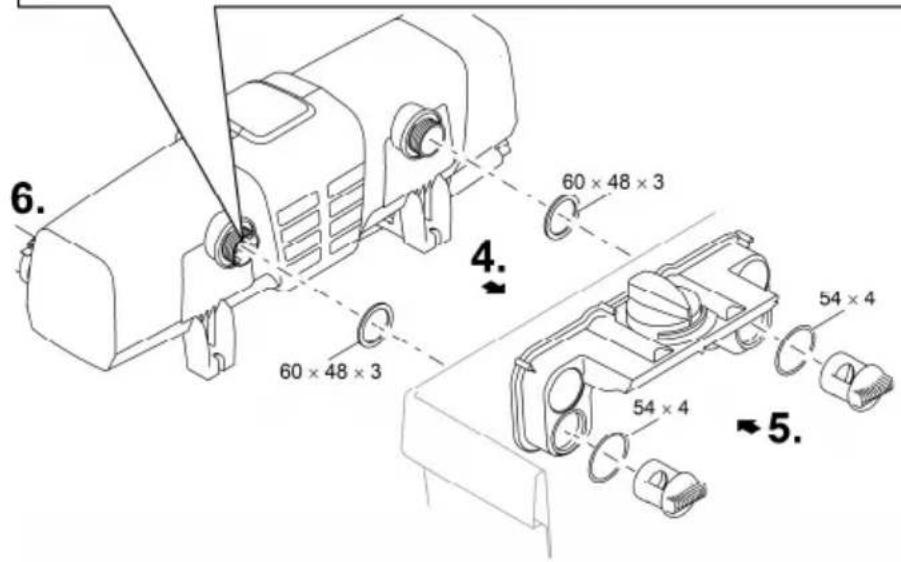

4. Vie lattatiivisteillä varustetut tuloyhteet säiliön seinämän aukkojen läpi jakajaan.

5. Kierrä läpivirtausruuvit tuloyhteisiin ja kiristä käsin.

6. Yhdistä Bitron suodatinpumppuun. (→ Menoyhteen liittäminen)

BTN0016268 Käyttöönotto OHJE Laite voi vahingoittua, jos vedenvirtaus ulostulon jälkeen keskeytetään äkillisesti (esim. sulkuluis- tilla). Äkillinen keskeytys voi aiheuttaa lyhytaikaisesti yli 1 baarin paineennousun (paineisku). Poiskytkentä: Kytke ensin pumppu pois päältä ja sulje sen jälkeen sulkuluisti. Käytettäessä suodatinjärjestelmässä on suodatinjärjestelmä ensin poistettava käytöstä. Päällekytkentä: Avaa ensin sulkuluisti ja kytke sen jälkeen pumppu päälle. Käytettäessä suoda- tinjärjestelmässä on suodatinjärjestelmä ensin otettava käyttöön. Vaihtoehtoisesti asenna sulkuluisti sisääntulon eteen. Biologia kehittyy laitteeseen noin 3–4 viikon kuluessa siitä, kun uudet suodattimet on asen- nettu. Suodatin voi vuotaa yli mainitulla aikavälillä – tai veden lämpötilan ollessa <10 °C. Suodatinta ei tarvitse puhdistaa tässä tapauksessa. Käytettäessä suodatinkäynnistimiä, lääkeaineita tai lammikonhoitoaineita on UVC- esiselkeytyslaitteen annettava olla poiskytkettynä vähintään 36 tuntia, jotta aineiden vai- kutus ei häiriydy. Toimitustilassa laite on kytkettynä pois päältä. Näytössä näkyyIm OF. Jos lammikko on uusi, aloita säteilytys aikaisintaan 36 tunnin kuluttua, jotta lammikkoon voi mahdollisimman nopeasti kehittyä vakaana pysyvä lammikkobiologia. Käyttöönottojärjestys Kytke pumppu päälle. Tarkasta kaikkien liitäntöjen tiiviys. Yhdistä laite sähköverkkoon. – Laite kytkeytyy päälle viimeksi valittuna olleeseen käyttötilaan. – Kytke laite tarvittaessa päälle. (→ Päällekytkentä/poiskytkentä) Valitse käyttötila. – Puutarhalammikkoon vaikuttavat lukuisat erilaiset tekijät, jotka edistävät levien kasvua (esim. auringonsäteily, ravintoaineet, luonnollinen kasvillisuus). Soveltuvan Eco-tilan voi sen takia määrittää vain yksilöllisesti. – Soveltuvan käyttötilan valintaa koskevat ohjeet on otettava huomioon. (→ Käyttötilan va- linta)FI

Käyttö Päällekytkentä/poiskytkentä Toiminta Menettelytapa Ohje Kytke päälle Paina . Käyttötila "50 %" on aktivoitu. Näytössä näkyy senhetkinen veden lämpötila. UVC-lamppujen tilanäyttö palaa. Poiskytkentä painetaan useita kertoja, kunnes käyttötilan "100 %" jäl- keen UVC-lamput sammuvat. Kytkentäjärjestys: 50 % – 75 % – 90 % – 100 % – OFF. Näytössä näkyy OF. Vian sattuessa näyttöön tulee vastaava vikail- moitus. Käyttötilan valinta Levien ja bakteerien tarpeenmukaista säteilytystä varten voidaan valita neljän eri käyttötilan vä- lillä. Säteilytysaika ohjautuu automaattisesti mitatun veden lämpötilan ja valitun käyttötilan perus- teella. UVC-lamppujen päällekytkentäajan suhde poiskytkentäaikaan riippuu käyttötilasta. Mitä suurempi prosenttiarvo, sitä pitempi on päällekytkentäaika suhteessa poiskytkentäaikaan. Käyttötilassa 100 % UVC-lamput ovat jatkuvasti päällä. Toiminta Menettelytapa Ohje Käyttötilan valinta painetaan niin usein, että haluttu käyttötila on saavu- tettu. Kytkentäjärjestys: 50 % – 75 % – 90 % – 100 % – OFF. UVC-lamput päällä: LED palaa sinisenä. UVC-lamput pois: LED palaa vihreänä (energian- säästövaihe Eco-tilassa). Valitse Eco-tila 50 %, jos veden likaantuminen on vähäistä Valitse Eco-tila 75 % tai 90 %, jos veden likaantu- minen on voimakkaampaa. Valitse Eco-tila 100 %, jos veden likaantuminen erittäin voimakasta. Menettelytapa veden ollessa vihreää: Aloita käyttötilalla 100 %. Kun haluttu tulos on saavutettu, siirry Eco-tilaan 50 %. Jos vesi värjäy- tyy uudelleen vihreäksi, valitse seuraavaksi korke- ampi Eco-tila, kunnes haluttu tulos on pysyvästi saavutettu. Menettelytapa veden ollessa kirkasta: Aloita Eco-tilalla 50 %. Jos vesi alkaa värjäytyä vih- reäksi, valitse seuraavaksi korkeampi Eco-tila, kun- nes haluttu tulos on pysyvästi saavutettu.270 Kytkentäajat Käyttötila 50 % Suuri energiansäästö (50 %) Käyttötila 75 % Keskitason energiansäästö (25 %) Käyttötila 90 % Vähäinen energiansäästö (10

Veden lämpö- tila [°C] Päällä [h] Pois päältä [h] Säteilyaika

Päällä [h] Pois päältä [h] Säteilyaika

Päällä [h] Pois päältä [h] Säteilyaika

Käyttötuntilaskurin nollaus Kun UVC-lamppujen maksimaalinen käyttöikä on saavutettu, UVC-lamppujen tilanäytön LED vilk- kuu. Vaihda UVC-lamput, jotta voit varmistaa optimaalisen säteilytehon. Sen jälkeen käyttötunti- laskuri täytyy nollata. UVC-lamppujen tarkan jäljelläolevan käyttöiän voit lukea näytöstä. Toiminta Menettelytapa Ohje UVC-lamppujen jäljel- läolevan käyttöiän lu- keminen pidetään n. 6 s painettuna.

6-numeroinen arvo näkyy peräjälkeen näy- tössä aina kahtena numerona. Luettavuuden parantamiseksi luku toistetaan aina pitemmän tauon jälkeen 3 kertaa. Esimerkki: 01-11-54---01-11-54---01-11-54 01-11-54 vastaa 11 154 tunnin jäljellä olevaa käyt- töikää Käyttötuntilaskurin nollaus pidetään n. 6 s painettuna, kunnes näyttöön tulee UVC- lamppujen tila. Kun UVC-lamppujen tila näkyy näytössä: painetaan uudelleen ja pide- tään painettuna, kunnes kaikki neljä UVC-lamppujen tilanäytön LEDiä vilkkuvat ja näytössä rE sammuu.

Kun rE sammuu, käyttötuntilaskuri on nol- lattu 12 000 tuntiin. Jos painike vapautetaan ennenaikaisesti, käyttötuntilaskuri ei nollaudu.FI

Puhdistus ja huolto OHJE Älä käytä mitään syövyttäviä puhdistusaineita tai kemiallisia liuoksia. Nämä aineet voivat vau- rioittaa koteloa, haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasveille ja ympäris- tölle. Puhdista laite vain ulkopuolelta kostealla liinalla. Pinttyneisiin kalkkijäämiin suositeltu puhdistusaine: – Pumpun puhdistusaine PumpClean, valmistaja OASE. – Yleispuhdistusaineet, jotka eivät sisällä etikkaa tai klooria. Säännölliset työt Laitteen moitteeton toiminta täytyy säännöllisesti tarkastaa. Käyttöajasta ja veden likaantumi- sesta riippuen täytyy nämä tarkastuksen väliajat yksilöllisesti määritellä. Mitä suuremmat vaati- mukset puhdistukselle on, sitä useammin täytyy laite tarkastaa. Nämä sinun tulee tarkastaa: Laitetila ohjauksesta. (→ Ohjauksen yleiskuva) Puhdistusroottorin toiminta. Silmämääräinen tarkastus mahdollista, kun laitepää on irrotettu. (→ Laitepään irrotus) – Taskulamppu auttaa näkemään paremmin. Laitepään irrotus HUOMIO UVC-lampun ultraviolettisäteily voi vahingoittaa silmiä ja ihoa. Älä koskaan käytä UVC-lamppua kotelon ulkopuolella tai jos kotelo on vaurioitunut. Irrota laite virtaverkosta ennen kuin aloitat huoltotyöt tai ennen kuin vaihdat UVC-lampun. HUOMIO Kvartsilasi ja UVC-lamppu voivat rikkoutua ja aiheuttaa viiltohaavoja. Suorita kaikki UVC-selkeyttimelle tehtävät työt varovasti viiltohaavojen välttämiseksi. Vältä tärähdyksiä, iskuja ja nopeita liikkeitä, jotta vältät lasin rikkoutumisen. HUOMIO Kuuma lamppu. Palovammoja kosketettaessa. Kytke UVC-selkeytin pois päältä ja odota muutamia minuutteja ennen irrottamista, kunnes lamppu on jäähtynyt.272 Toimit näin:

1. Avaa varmistusruuvia, kunnes se painuu ulospäin jousivoiman vaikutuksesta.

– Varmistusruuvia ei voi kiertää aivan täysin auki.

2. Avaa lukituskoukku.

3. Vedä laitepää varovasti ulos kotelosta.

Turvallisuussyistä voi UVC-lampun kytkeä päälle vasta, kun UVC-selkeytin on asianmukai- sesti asennettu laitteeseen. BTN0006 Laitepään asennus Toimit näin:

1. Työnnä laitepää varovasti sisään koteloon.

2. Lukitse laitepää lukituskoukulla.

3. Kierrä kiristysruuvi sisään ja kiristä käsin.

– Laite on suojattu kosteudelta vain, kun varmistusruuvi on kiristetty. BTN0010FI

UVC-lampun vaihto Vaihda UVC-lamput viimeistään 12000 käyttötunnin jälkeen. Näin on optimaalinen suodatinteho varmistettu. Ohjauksen LED-palkissa vilkkuu LED. Tämä tilanäyttö ilmoittaa, että UVC-lamput on vaihdet- tava. Käytä vain sellaisia UVC-lamppuja, joiden nimitys ja tehotiedot vastaavat tyyppikilvessä olevia tietoja. (→ Tekniset tiedot) Edellytys: Laitepää on poistettu. (→ Laitepään irrotus) Toimit näin:

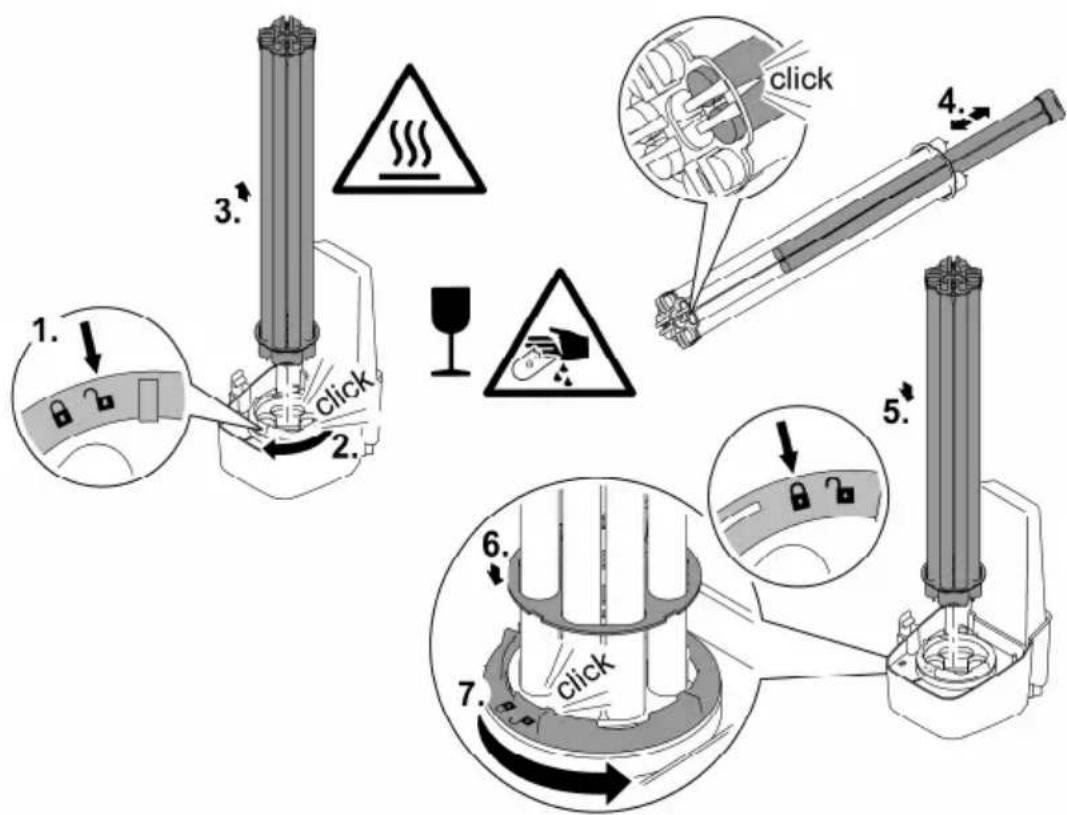

1. Kierrä lukitusrengasta vasemmalle vasteeseen saakka.

– Kiertosuunnan symboli "Lukko auki".

2. Vedä UVC-lamppupaketti varovasti ulos laitepään lampun kannoista.

3. Vaihda UVC-lamput.

– Lika palaa lampun lasiin kiinni ja voi vaikuttaa haitallisesti UVC-lamppujen käyttöikään. Tartu sen takia UVC-lamppuihin vain liinalla tai puhtailla käsineillä. – Irrota vanhat UVC-lamput varovasti lampun pidikkeestä ja pidikelevystä. – Työnnä uusia UVC-lamppuja pidikelevyn läpi, kunnes lampun pää lukittuu lampun pidikkee- seen.

4. Työnnä UVC-lamppupaketti varovasti laitepään lampun kantoihin.

5. Työnnä pidikelevy lukitusrenkaaseen.

6. Kierrä lukitusrengasta oikealle vasteeseen saakka.

– Kiertosuunnan symboli "Lukko kiinni". – Lukitus kiinnittää pidikelevyn, niin että UVC-lamput ovat tiukasti lampun kannoissa kiinni. BTN0009274 Viallisen UVC-lampun vaihtaminen Käytä vain sellaisia UVC-lamppuja, joiden nimitys ja tehotiedot vastaavat tyyppikilvessä olevia tietoja. (→ Tekniset tiedot) Edellytys: Laitepää on poistettu. (→ Laitepään irrotus) Toimit näin:

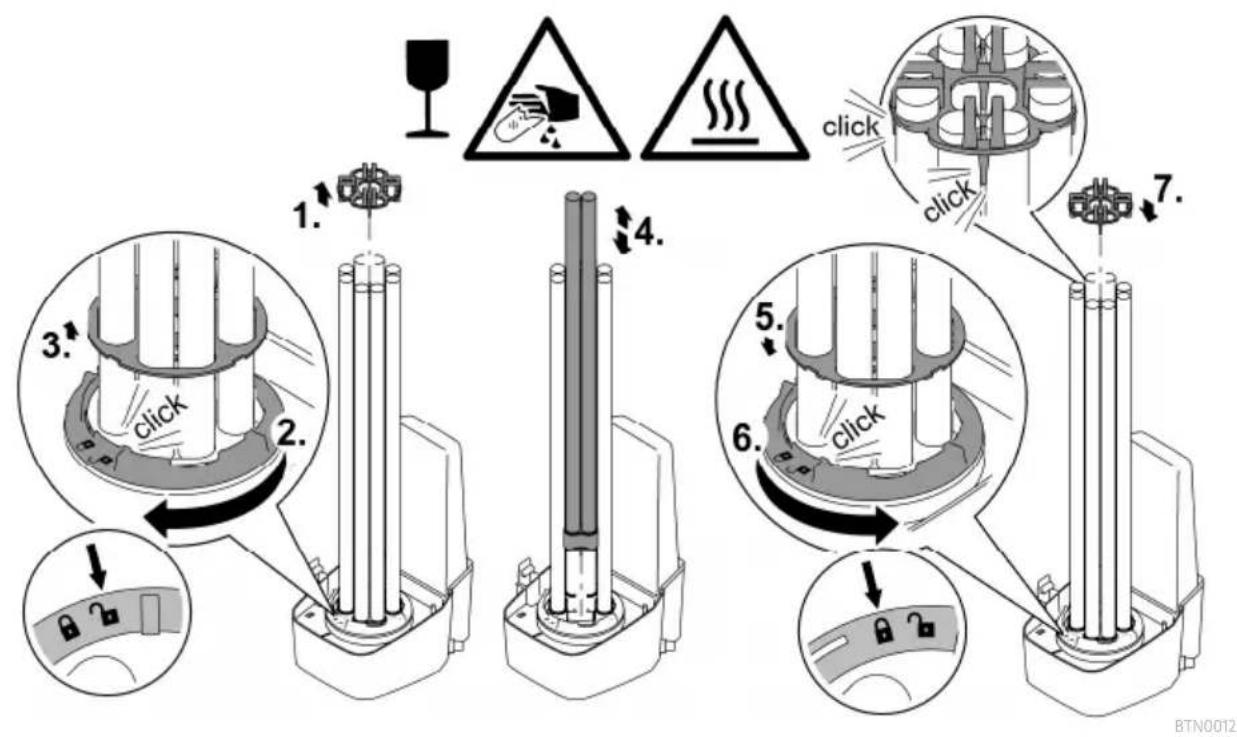

1. Vedä UVC-lamppujen pidike varovasti ulos.

2. Kierrä lukitusrengasta vasemmalle vasteeseen saakka.

– Kiertosuunnan symboli "Lukko auki".

3. Vie pidikelevy UVC-lamppujen yli ja poista se.

4. Vaihda viallinen UVC-lamppu.

– Näin määrität viallisen UVC-lampun vastaavassa lamppuparissa (L1a/L1b tai L2a/L2b): Vaihda toinen UVC-lampuista ja kokoa laite. Jos järjestelmäilmoitus näkyy edelleen, aseta alkupe- räinen UVC-lamppu takaisin paikoilleen ja vaihda toinen UVC-lamppu. Jos järjestelmäilmoi- tus näkyy edelleen, ovat molemmat UVC-lamput viallisia.

5. Vie pidikelevy UVC-lamppujen yli ja työnnä se lukitusrenkaaseen.

6. Kierrä lukitusrengasta oikealle vasteeseen saakka.

– Kiertosuunnan symboli "Lukko kiinni". – Lukitus kiinnittää pidikelevyn, niin että UVC-lamput ovat tiukasti lampun kannoissa kiinni.

7. Paina lampun pidike varovasti UVC-lamppuihin, niin että kaikki lamppupäät lukittuvat paikoil-

BTN0002 Kvartsilasin puhdistus/vaihto HUOMIO Kvartsilasi ja UVC-lamppu voivat rikkoutua ja aiheuttaa viiltohaavoja. Suorita kaikki UVC-selkeyttimelle tehtävät työt varovasti viiltohaavojen välttämiseksi. Vältä tärähdyksiä, iskuja ja nopeita liikkeitä, jotta vältät lasin rikkoutumisen. OHJE Laite voi vahingoittua, jos vedenvirtaus ulostulon jälkeen keskeytetään äkillisesti (esim. sulkuluis- tilla). Äkillinen keskeytys voi aiheuttaa lyhytaikaisesti yli 1 baarin paineennousun (paineisku). Poiskytkentä: Kytke ensin pumppu pois päältä ja sulje sen jälkeen sulkuluisti. Käytettäessä suodatinjärjestelmässä on suodatinjärjestelmä ensin poistettava käytöstä. Päällekytkentä: Avaa ensin sulkuluisti ja kytke sen jälkeen pumppu päälle. Käytettäessä suoda- tinjärjestelmässä on suodatinjärjestelmä ensin otettava käyttöön. Vaihtoehtoisesti asenna sulkuluisti sisääntulon eteen. Edellytys: Laitepää on poistettu. (→ Laitepään irrotus)276 Toimit näin:

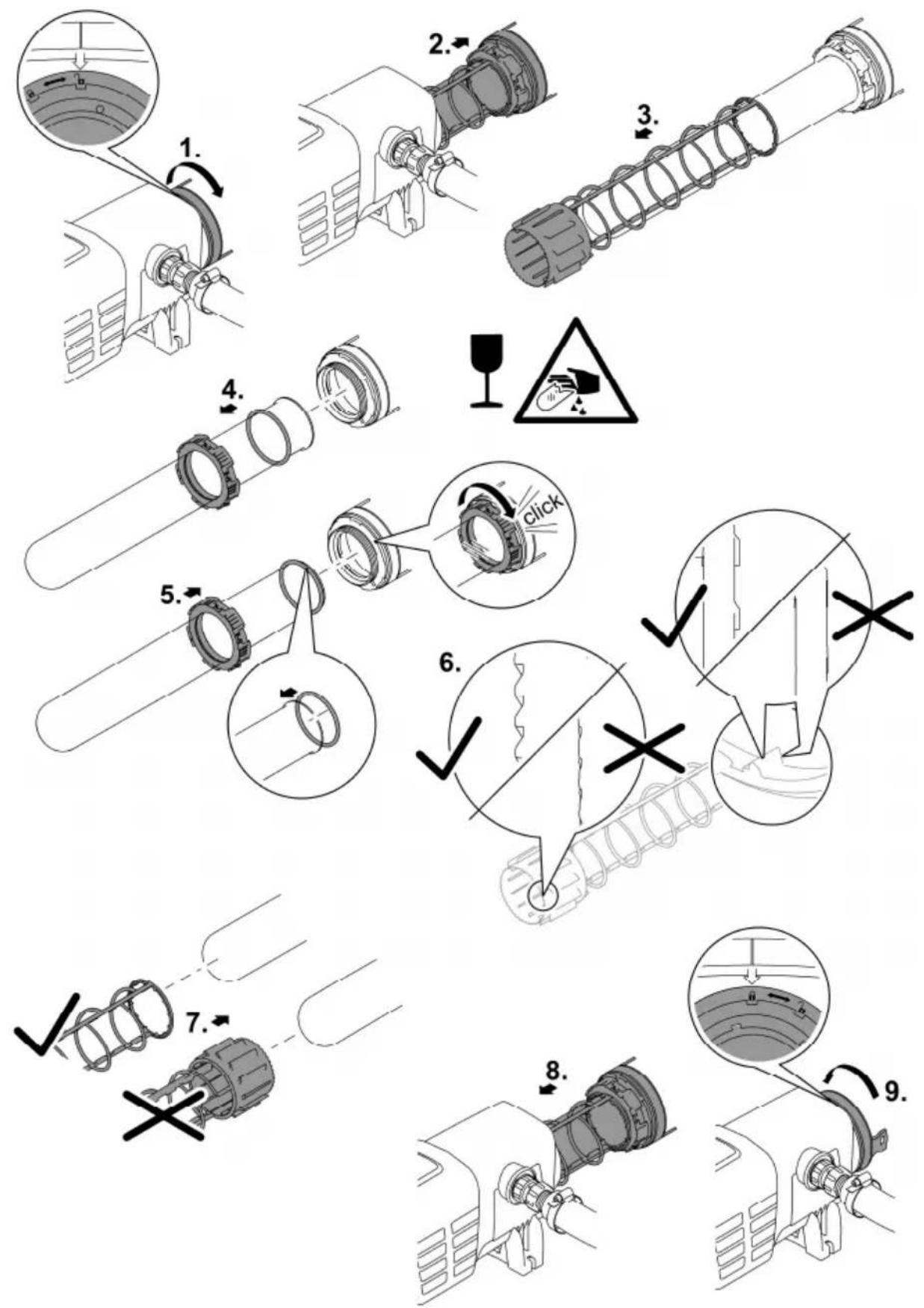

1. Kierrä kotelon kantta vasemmalle vasteeseen saakka.

– Kiertosuunnan symboli "Lukko avoin". – Kotelon kansi voi olla hyvin tiukasti kiinni. Vie tarvittaessa sauva silmukoiden läpi, jotta saa- vutat paremman nostovaikutuksen.

2. Vedä kvartsilasi ja puhdistusroottori varovasti ulos kotelosta.

3. Puhdista kvartsilasi ja puhdistusroottori.

– Vedä puhdistusroottori irti ja puhdista se harjalla juoksevan veden alla. – Pyyhi kvartsilasi kostealla liinalla. – Puhdista kotelo perusteellisesti sisä- ja ulkopuolelta.

4. Vaihda vaurioitunut tai erittäin naarmuuntunut kvartsilasi.

– Avaa kiristysruuvi ja vedä kvartsilasi yhdessä O-renkaan kanssa ulos kotelon kannesta. – Puhdista O-rengas ja voitele OASE-rasvalla (tilausnumero 27872). Vaihda vaurioitunut O-ren- gas.

5. Työnnä kvartsilasi ja O-rengas kotelon kanteen ja kierrä kiristysruuvia vasteeseen saakka.

– Vedä O-rengas reunan yli, jotta voit välttää rasvajäämät kvartsilasissa. – Kiristysruuvin täytyy kuuluvasti lukittua paikoilleen, muuten kotelon kantta ei voi asentaa koteloon.

6. Tarkasta puhdistusmoottorin profiilien kuluminen molemmilla etupuolilla ja sisäpinnoilla.

– Jos profiili on kulunut, puhdistusmoottori pyörii raskasliikkeisesti ja se täytyy vaihtaa.

7. Työnnä puhdistusroottori kvartsilasille.

– Kiinnitä huomiota oikeaan asentoon.

8. Työnnä kvartsilasi ja puhdistusroottori varovasti sisään koteloon.

9. Kierrä kotelon kantta oikealle vasteeseen saakka.

– Kiertosuunnan symboli "Lukko suljettu".FI

BTN0011278 Varastointi/säilytys talven yli Laite on suojattu pakkaselta (asennus esim. autotallissa tai kotelossa) Laitteen käyttö on mahdollista, jos veden minimilämpötilaa +4 °C ylläpidetään. Laitetta ei ole suojattu pakkaselta (esim. ulkoasennuksessa) Pakkasella laite on purettava. Puhdista laite perusteellisesti ja tarkista vaurioiden varalta. Häiriöiden korjaaminen Häiriöt Häiriö Syy Korjaaminen Vesi ei kirkastu (vihreä värjäyty- minen) Vesi on erittäin likaista tai kuor- mittunutta Poista levät ja lehdet lammesta Suorita peruspuhdistus Vaihda vesi, poista levät ja lehdet lammesta Suorita peruspuhdistus Vaihda vesi Lammikon läpivirtaus riittämätön Huolehdi lammikkoveden riittävästä sekoittumisesta Aseta pumppu toiseen paikkaan Käytä pumppua suuremmalla sekoi- tusteholla UVC-lamppujen teho riittämätön Vaihda UVC-lamput 12 000 käyttötunnin jälkeen Kvartsilasi on likaantunut Puhdista kvartsilasi (→

Kvartsilasin puh- distus/vaihto) Kvartsilasi on naarmuuntunut Vaihda kvartsilasi (→

Kvartsilasin puh- distus/vaihto) Jos profiili on kulunut, vaihda puhdis- tusroottori (→

Kvartsilasin puhdis- tus/vaihto) Laite on pois päältä Lopeta Off-tila ja valitse Eco-tila Kvartsilasi on likaantunut, koska puhdistusroottori ei pyöri Tarkastus: Irrota laitepää, kytke suodatinpumppu päälle ja valaise taskulampulla kote- loa Puhdista puhdistusroottori ja kvartsi- lasi (→

Kvartsilasin puhdistus/vaihto) Käytä pumpputeholla <10 000 l/h syöttösuutinta puhdistusroottorin käyttölaitteessa Jos profiili on kulunut, vaihda puhdis- tusroottori (→

Kvartsilasin puhdis- tus/vaihto) Laite ei toimi Verkkopistoketta ei ole liitetty Liitä verkkopistoke Liitäntä viallinen Tarkasta sähköliitäntä Lamppu ei pala Turvapoiskytkentä aktivoitu Turvallisuussyistä on lamput deakti- voitu, kun kotelo on avattu. Vialliset lamput näkyvät näytössä koh- dissa ErL1 tai ErL2.FI

Häiriö Syy Korjaaminen Suodattimen liitäntään muo- dostuu tippoja Tiivistys on riittämätön Tarkasta tiivisteen kiinnitys Kiristä ruuviliitos Laitepäätä ei voi poistaa Varmistusruuvia ei ole avattu Avaa varmistusruuvi Laitteeseen on muodostunut tyh- jiö Kytke laite päälle ja anna sen lämmetä muutamia minuutteja, irrota sen jälkeen verkkopistoke ja poista laitepää Erilaisten lämpötila-arvojen näyttö käytettäessä useampia lämpötilanäytöllä varustettuja OASE-laitteita Lämpötilamittauksen toleranssi- alue Lämpötilantunnistimien tarkkuus on 1 °C. Jos samanaikaisesti käytetään muita lämpötilanäytöllä varustettuja laitteita, voivat näytetyt arvot poiketa jopa 2 °C toisistaan. Suositus: Laskennallinen keskiarvo kaikista näytetyistä arvoista antaa hyvän lähestymisarvon todelliseen lämpötilaan. Suorassa auringonvalossa ovat vielä- kin suuremmat poikkeamat mahdolli- sia. Aseta sen takia laite aina suojat- tuna suoralta auringonvalolta.280 Järjestelmäilmoitukset Järjestelmäilmoitukset esitetään näytössä. Jos järjestelmäilmoituksia on useita samanaikaisesti, esitetään aina vanhin ilmoitus. 4-merkkinen järjestelmäilmoitus näkyy peräjälkeen näytössä aina kahtena merkkinä. Kun syy on poistettu, järjestelmäilmoitus sammuu itsestään. Järjestelmäilmoitus Syy Korjaaminen Er11 Laitepää poistettu Laitepää ei ole oikein kotelossa Aseta laitepää koteloon, sulje lukituskoukulla ja varmista ruuvilla Er66 Laite on kytkey- tynyt pois päältä Laite ylikuumentunut Suojaa laite suoralta auringonvalolta Anna veden virrata jatkuvasti kotelon läpi Jäähtymisen jälkeen laite kytkeytyy itsestään takaisin päälle ja aktivoi viimeksi valitun käyt- tötilan Er67 Laite on kytkey- tynyt pois päältä Laitelämpötila on ylittynyt peräjäl- keen viisi kertaa

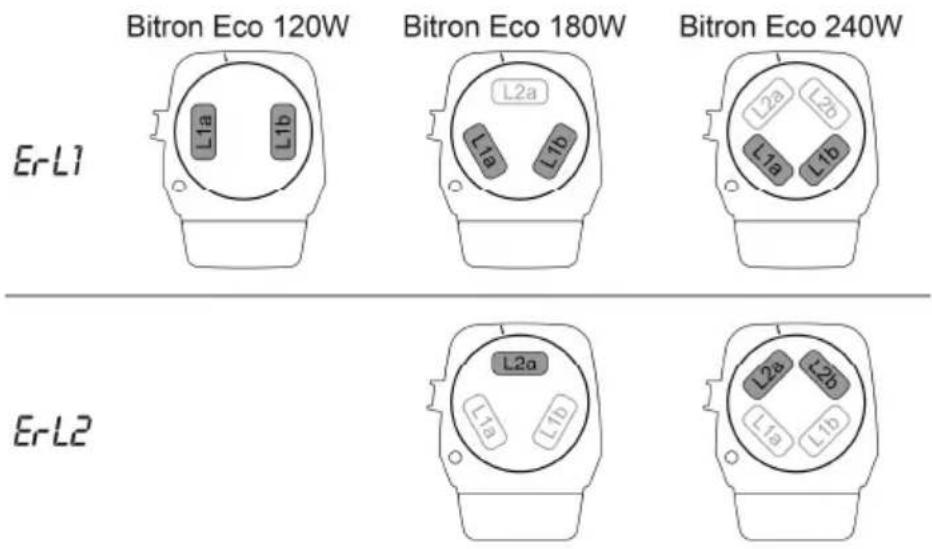

Poista ylikuumenemisen syy (esim. suora au- ringonvalo, ei veden läpivirtausta) Pidä painiketta kuusi sekuntia painettuna ErL1 UVC-lamppu "L1a" ja/tai "L1b" vialli- nen Vaihda viallinen UVC-lamppu (→

Puhdistus ja huolto) ErL1 ei sammu: Ota yhteyttä OASE-huoltoon ErL2 Bitron Eco 180 W UVC-lamppu "L2a" viallinen Vaihda viallinen UVC-lamppu (→

Puhdistus ja huolto) ErL2 ei sammu: Ota yhteyttä OASE-huoltoon Bitron Eco 240 W UVC-lamppu "L2a" ja/tai "L2b" vial- linen Vaihda viallinen UVC-lamppu (→

Puhdistus ja huolto) ErL2 ei sammu: Ota yhteyttä OASE-huoltoon

Lämpötila-arvo vilkkuu Veden lämpötila <4 °C Varmista, että veden lämpötila on vähintään 4 °C tai poista laite käytöstä

Varastointi/säilytys talven yli)

Ympäristön lämpötila <-9 °C Lämpötilanäyttö ei toimi, käyttö ei ole miele- kästäFI

Tekniset tiedot Bitron Eco 120 W 180 W 240 W Syöttöjännite 220 – 240 V AC, 50/60 Hz 220 – 240 V AC, 50/60 Hz 220 – 240 V AC, 50/60 Hz Tehonotto W 120 180 240 UVC-lamppujen teho W 120 180 240 UVC-lamppujen tyyppi Tyyppi 60 W TC-L (UV-C) 60 W TC-L (UV-C) 60 W TC-L (UV-C) Käyttöikä h 12000 12000 12000 Veden lämpötila sallittu alue °C + 4 … + 35 + 4 … + 35 + 4 … + 35 Lämpötilantunnis- tin Toleranssi °C

Verkkojohto Pituus m 5 5 5 Tulo Määrä 1 1 1 Liitäntä mm 38/50 38/50 38/50 tuumaa 1½ / 2 1½ / 2 1½ / 2 Lähtö Määrä 2 2 2 Liitäntä mm 38/50 38/50 38/50 tuumaa 1½ / 2 1½ / 2 1½ / 2 Läpivirtausmäärä enintään l/h 50000 50000 50000 Käyttöpaine enintään bar 1 1 1 Mitat P × L × K mm 725 × 227 × 248 725 × 227 × 248 725 × 227 × 248 Paino ilman vettä kg 7,9 7,9 8,1 veden kanssa kg 15,8 15,8 16,0 Kuluvat osat UVC-lamppu, kvartsilasi ja kvartsilasin O-rengas Puhdistusroottori Lampun pidike Hävittäminen OHJE Tätä laitetta ei saa hävittää talousjätteiden mukana. Hävitä laite viemällä se vastaavaan jätehuoltopisteeseen. Hävitä UVC-lamppu viemällä se vastaavaan jätehuoltopisteeseen. Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.282 Eredeti útmutató.
