BRUGSANVISNING Bitron Eco 180W OASE

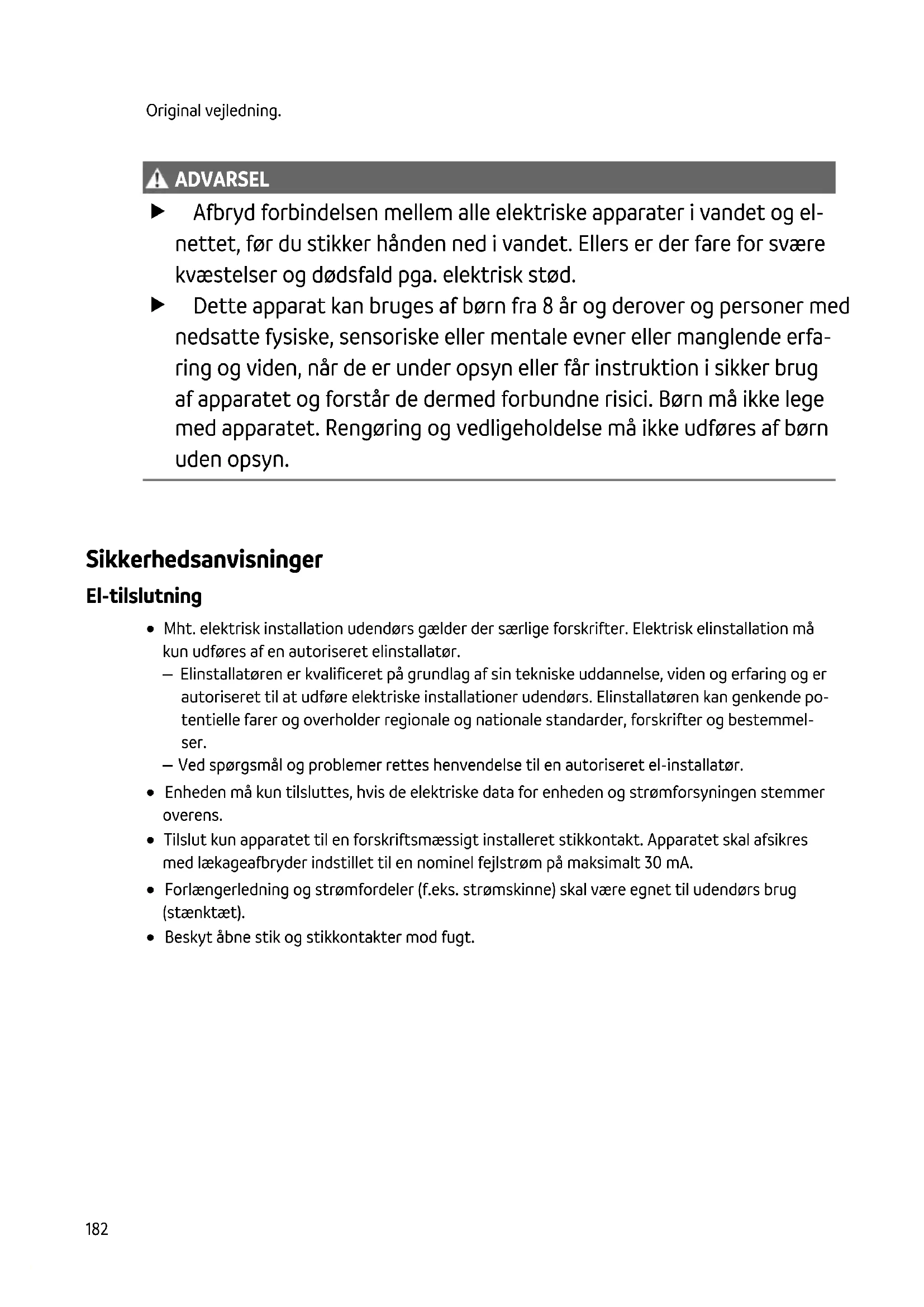

ADVARSEL ADVARSEL Afbryd forbindelsen mellem alle elektriske apparater i vandet og el- nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød. Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfa- ring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. Sikkerhedsanvisninger El-tilslutning Mht. elektrisk installation udendørs gælder der særlige forskrifter. Elektrisk elinstallation må kun udføres af en autoriseret elinstallatør. – Elinstallatøren er kvalificeret på grundlag af sin tekniske uddannelse, viden og erfaring og er autoriseret til at udføre elektriske installationer udendørs. Elinstallatøren kan genkende po- tentielle farer og overholder regionale og nationale standarder, forskrifter og bestemmel- ser. – Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør. Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens. Tilslut kun apparatet til en forskriftsmæssigt installeret stikkontakt. Apparatet skal afsikres med lækageafbryder indstillet til en nominel fejlstrøm på maksimalt 30 mA. Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt). Beskyt åbne stik og stikkontakter mod fugt.DA

Sikker drift Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget. Apparatet skal bortskaffes, hvis nettilslutningsledningen er beskadiget. Nettilslutningslednin- gen kan ikke udskiftes. Bær eller træk ikke apparatet i den elektriske ledning. Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem. Foretag aldrig tekniske ændringer på apparatet. Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning. Brug kun originale reservedele og originalt tilbehør. Formålsbestemt anvendelse Brug kun det produkt, der er beskrevet i denne vejledning, som følger: Til rensning af havedamme, bassiner, pools og akvarier. Under overholdelse af de tekniske specifikationer. (→ Tekniske data) Der gælder følgende restriktioner for apparatet: Dette produkt er ikke egnet som almindelig belysning, men må kun anvendes i henhold til dens bestemmelse. UVC-pæren må aldrig anvendes udenfor huset eller til andre formål. UVC-strålingen lampen er farlig for øjne og hud, også i små doser. Må ikke betjenes med andre væsker end vand. Må aldrig betjenes uden gennemstrømning af vand. Må ikke anvendes til erhvervs- eller industrimæssige formål. Må ikke bruges til at sterilisere drikkevand eller andre væsker. Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.184 Produktbeskrivelse Oversigt BTN0003 Pos. Antal Bitron Eco 120 W, 180 W, 240 W 1 1 Kvartsglas 2 UVC-pærer 2 Bitron Eco 120W 3 Bitron Eco 180W 4 Bitron Eco 240W 3 1 Rengøringsrotor 4 1 Hus 5 1 Apparathoved med styreenhed Pakke med tilslutningsmateriale: 6 1 Adapter 38/50 mm (1½” / 2”) til tilslutning af slangemundstykket på udgangen 7 2 Slangemundstykke 50 mm (2”) til indgangen eller udgangen 8 2 Slangemundstykker 38 mm (1½”) til indgangen eller udgangen 9 2 Omløbermøtrik 50 mm (2”) til fastgørelse af slangemundstykket (7, 8) 10 2 Pladepakning 57 × 48 × 3 mm til omløbermøtrikkerne (9) 11 1 Indløbsdyse til drift af renserotoren Skal sættes på indgangen ved gennemstrømningsmængder på < 10000 l/h 12 1 Slutmuffe 38 mm (1½”) til lukning af udgangen 13 2 Pladepakning 45 × 33 × 3 mm til slutmuffe (12) og adapter (6)

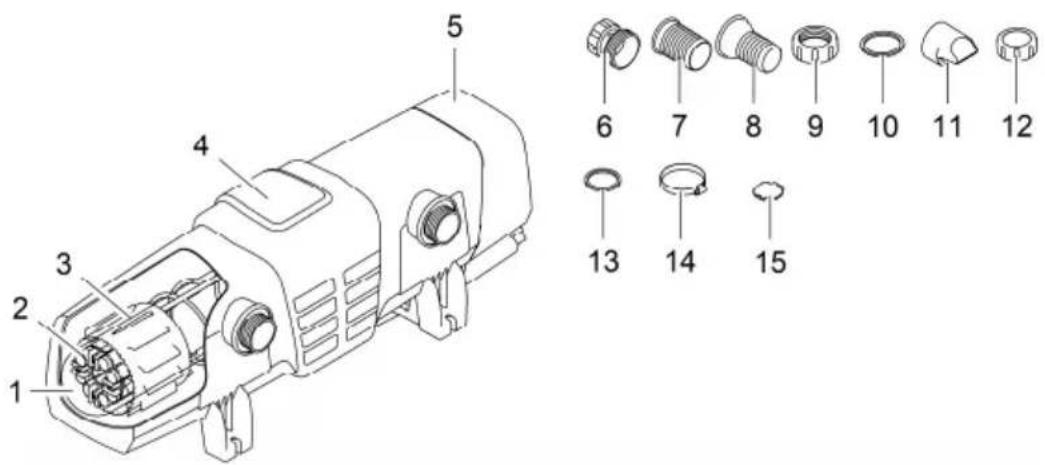

60 mm 15 1 Bypass-lås til membran-holder Nødvendig ved montering på filtret, hvis en udgang skal låses Membran-holderen med bypass-membran sidder i udgangen over for indgangen (ved le- veringen)DA

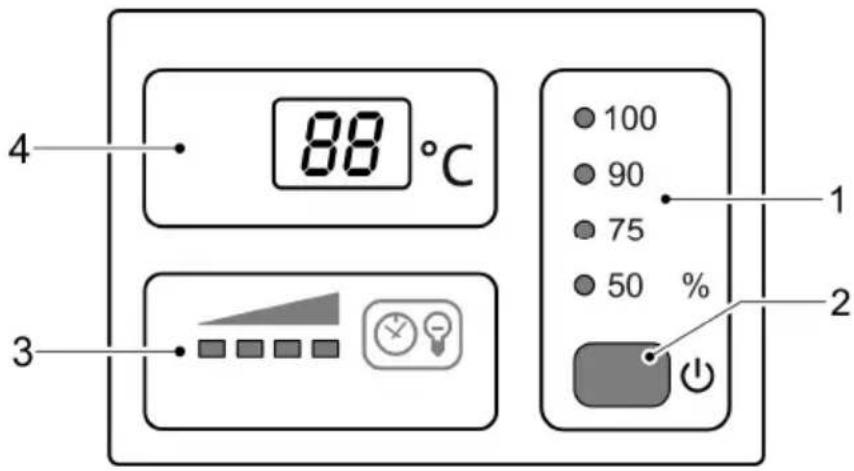

Oversigt styring BTN0007 1 Driftsmodus Fire driftsmodi til den nødvendige bestråling af alger og bakterier (→

Vælg driftsmo- dus) Lysdioder viser den valgte driftsmodus Lysdiode lyser blåt: UVC-pærer er tændt Lysdiode lyser grønt: UVC-pærer er slukket 2 Tryk på Funktioner: Tænd/sluk apparatet (→

Tænd / sluk) Vælg driftsmodus (→ Vælg driftsmodus) Aflæs UVC-pærernes restlevetid (→

Nulstil driftstimetæller) Nulstil driftstimetæller (→

Nulstil driftstimetæller) 3 Statusvisning UVC-pærer LED-bjælke til visning af restlevetid: Fire lysdioder lyser: 9001 … 12000 timer Tre lysdioder lyser: 6001 … 9000 timer To lysdioder lyser: 3001 … 6000 timer En lysdiode lyser: 1 … 3000 timer En lysdiode blinker: Udskift UVC-pærer Alle lysdioder slukket: Mindst en UVC-pære er defekt 4 Display Visning af driftstilstanden: Visning af den aktuelle vandtemperatur i °C Visning af systemmeddelelser (→

Systemmeldinger) Visning af UVC-pærernes restlevetid (→

Nulstil driftstimetæller)186 Egenskaber Bitron Eco 120 W, 180 W, 240 W er på grund af sin strålingseffekt, vandopholdstid og gennem- blanding en kraftfuld UVC-renser til bekæmpelse af alger og sygdomsfremkaldende bakterier. UVC-pærerne tændes og slukkes passende til svævealgernes vækstfaser. På den måde opnås et maksimalt resultat ved det lavest mulige energiforbrug. Med styreenheden kan ydelsen tilpasses individuelt. Den fuldautomatiske bypass-regulering giver en ideel kombination af gennemstrømningsef- fekt og strålingseffekt. Den lange vandopholdstid i det voluminøse kabinet øger steriliseringseffekten. Egnet til montering på filtersystemerne ProfiClear, BioTec 30 og BioTec Screenmatic fra OASE. Renserotoren holder hele tiden kvartsglasset rent for snavs. 60-Watt-eco-pærerne er energibesparende og har en levetid på 12000 timer. Den elektroniske forkoblingsenhed er næsten tabsfri. Kvartsglasset skal ikke afmonteres for at skifte UVC-pærerne. Filtersystemet kan være i drift uafbrudt. Symboler på apparatet Læs brugsanvisningen. Beskyt apparatet mod frost. Beskyt apparatet mod direkte sollys. Farlig UVC-stråling. Apparatet må ikke bortskaffes som normalt husholdningsaffald. Apparatet er beskyttet mod indtrængning af vandsprøjt og mod berø- ring af farlige dele. Maksimalt tilladt driftstryk: 1 bar. Tilladt vandtemperatur: + 4°C til + 35°C.DA

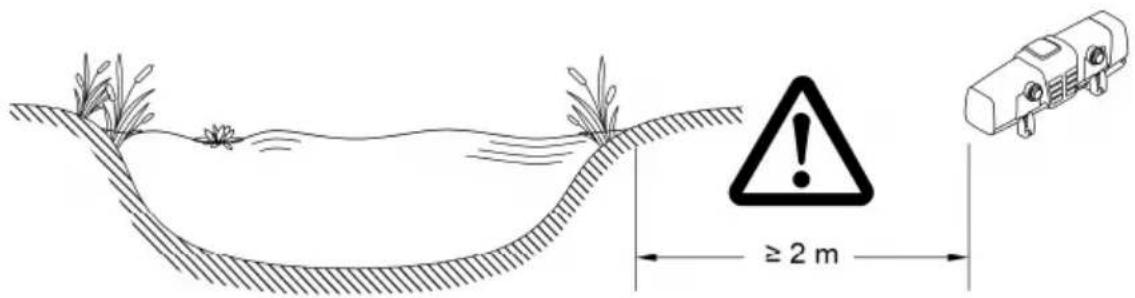

Opstilling og tilslutning Drift med poolvand eller saltvand Ved drift med poolvand eller saltvand skal følgende grænseværdier overholdes: Type Poolvand Saltvand pH-værdi 7,2 … 7,6 7,5 … 8,5 Frit klor 0.3 … 0.6 mg/l < 0.3 mg/l Bundet klor < 0.2 mg/l – Kloridindhold < 200 mg/l – Saltindhold – < 3.5 % Vandtemperatur +4 … +30 °C +4 … +25 °C Poolvand eller saltvand kan påvirke apparatets optik negativt. Disse påvirkninger er ikke om- fattet af garantien. Overhold afstande Sikkerhedsafstanden fra enheden til bassinet skal være på mindst 2 m. Ved opstillingen skal der tages højde for, at der er tilstrækkelig plads til vedligeholdelse. – Til afmontering af apparathovedet skal mindst den dobbelte kabinetsbredde beregnes. BTN0018 Solodrift Opstil kun apparatet, hvor det er tilladt. Det sikrer fejlfri drift. Tag højde for de nødvendige afstande. (→ Overhold afstande) Anvend fastgørelsesmateriale, der er egnet til bunden. Fastgørelsen skal kunne holde appara- tet sikkert. Vær opmærksom på vægten. (→ Tekniske data) Sæt en skydeventil i vandtilførslen foran apparatets indgang, hvis apparatet placeres under vandet. I forbindelse med vedligeholdelse kan vandtilførslen spærres. BTN0008188 Tilslut indgang Brug slanger, der er egnede til et tryk på mindst 1 bar. Anbefalede kombinationer til anvendelse af slangestudser: Indgang Udgang 1 Udgang 2 (over for indgang) Nødvendigt tilbehør 50 mm (2”) 50 mm (2”) lukket – 38 mm (1½”) 38 mm (1½”) lukket – 38 mm (1½”) 38 mm (1½”) 38 mm (1½”) Til udgang 2 et slangemund- stykke 38 mm (1½") med omlø- bermøtrik 38 mm (1½") 50 mm (2”) 38 mm (1½”) 38 mm (1½”) Sådan gør du:

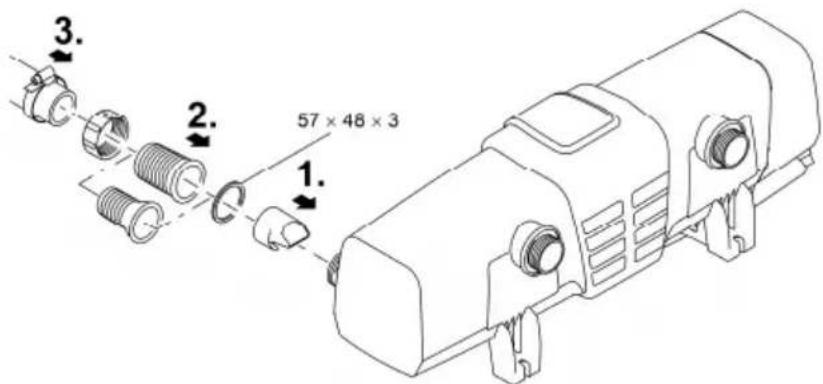

1. Skub indløbsdysen i indgangen.

– Indløbsdysen er kun nødvendig ved en gennemstrømningsmængde på < 10000 l/h, for at renserotoren drejer fejlfrit.

2. Skru slangestudsen med omløbermøtrik og pakning på indgangen.

3. Skub spændebåndet hen over slangen, stik slangen på slangestudsen, og spænd fast med

spændebåndet. BTN0004DA

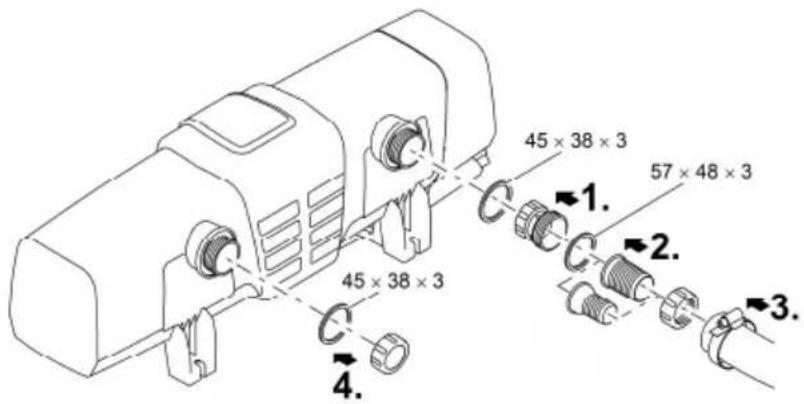

Tilslut udgang Sådan gør du:

1. Skru adapteren med pakning på udgangen, og spænd godt til.

2. Skru slangestudsen med omløbermøtrik og pakning på adapteren.

3. Skub spændebåndet hen over slangen, stik slangen på slangestudsen, og spænd fast med

4. Skru slutmuffen med pladepakning på udgangen.

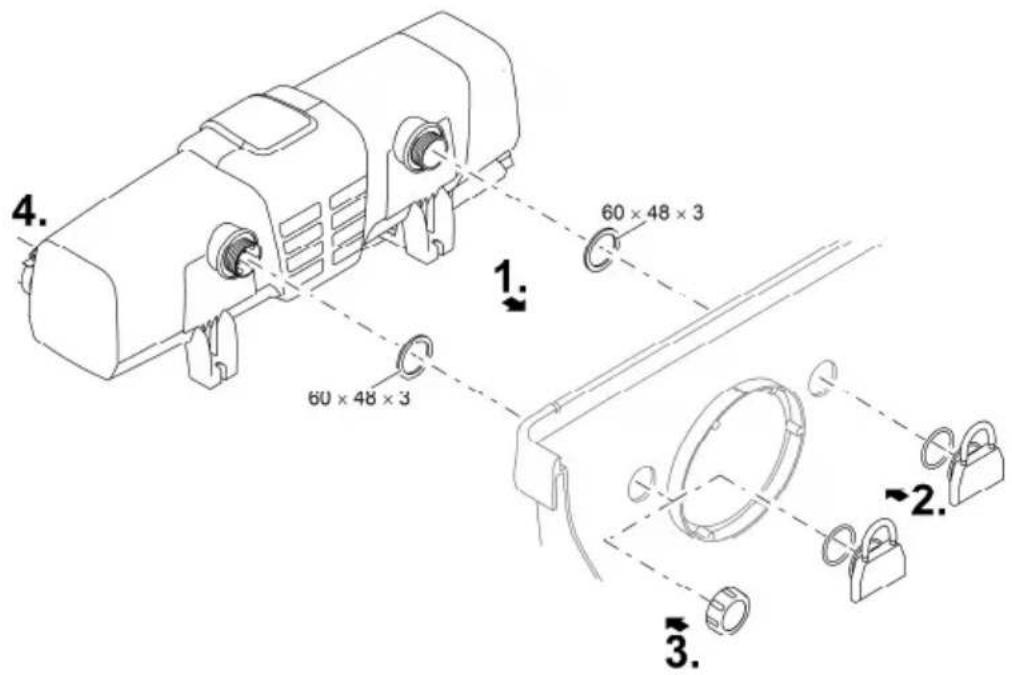

– Slutmuffen skal lukke udgangen over for indgangen, således at vandets hovedstrøm føres langs UVC-pærerne og bestråles så lang tid som muligt. BTN0013 Tilslutning af apparatet til gennemløbsfilteret Tag højde for de nødvendige afstande. (→ Overhold afstande) Sæt en skydeventil i vandtilførslen foran apparatets indgang, hvis apparatet placeres under vandet. I forbindelse med vedligeholdelse kan vandtilførslen spærres.190 ProfiClear Premium / ProfiClear Classic I kapitlet beskrives, hvordan UVC-forrenseenheden tilsluttes et pumpet system. Følg angivelserne i vejledningen til gennemløbsfilteret. Bypass-membranen er monteret ved levering og sidder i udgangen over for indgangen. OASE anbefaler at lukke bypasset i følgende situationer: – Akutte bakterielle problemer som sygdomme eller forplumring pga. bakterieopblomstring. – Lave gennemstrømningsmængder: Bitron Eco 120 W: < 10000 l/h Bitron Eco 180 W: < 13000 l/h Bitron Eco 240 W: < 15000 l/h Sådan gør du:

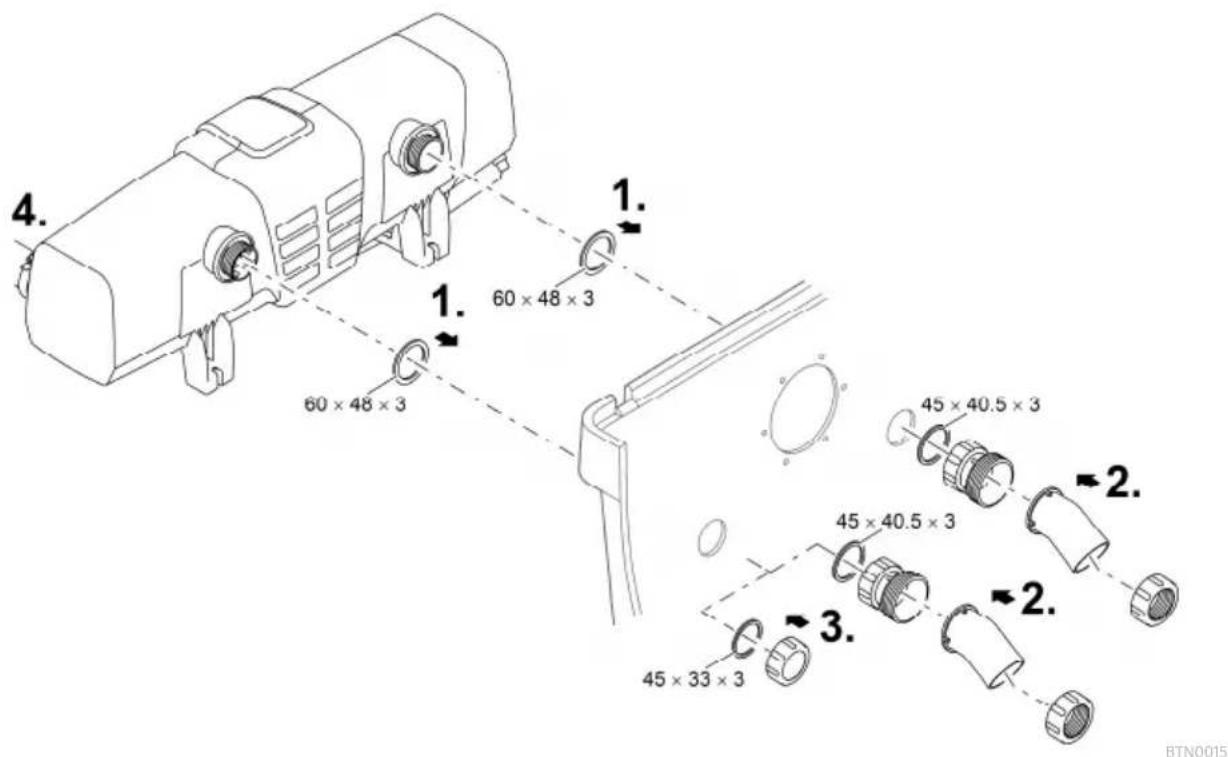

1. Før udgangene med pladepakninger gennem boringerne i beholdervæggen.

2. Montering af indløb:

– ProfiClear Premium: Skru først adapterne på udgangene, og spænd godt til. Skru så 30°-ind- løbsbuerne med omløbermøtrikkerne på adapterne, og spænd godt til. Vend åbningerne nedad. – ProfiClear Classic: Skru indløbsdyserne med O-ringene på udgangene, og spænd godt til.

3. Luk bypass (valgfri):

– ProfiClear Premium: Skru i stedet for adapter og indløbsbue slutmuffen på udgangen. – ProfiClear Classic: Skru i stedet for indløbsdysen slutmuffen på udgangen.

4. Tilslut Bitron til filterpumperne. (→ Tilslut indgang)

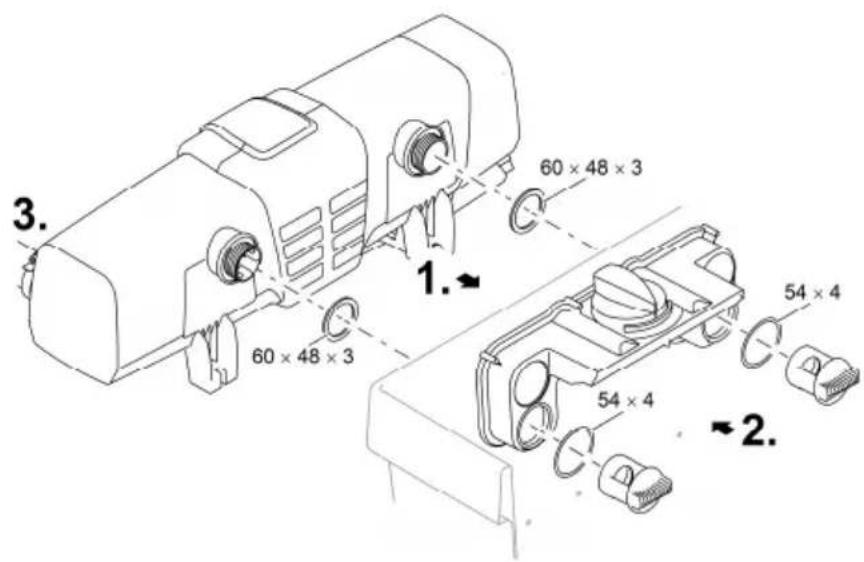

BTN0017 BioTec ScreenMatic Følg angivelserne i vejledningen til gennemløbsfilteret. Med bypass Bypass-membranen er monteret ved levering og sidder i udgangen over for indgangen. Sådan gør du:

1. Før udgangene med pladepakninger gennem boringerne i beholdervæggen ind i fordeleren.

2. Skru gennemstrømsskruerne med O-ringene på udgangene, og spænd godt til.

3. Tilslut Bitron til filterpumperne. (→ Tilslut indgang)

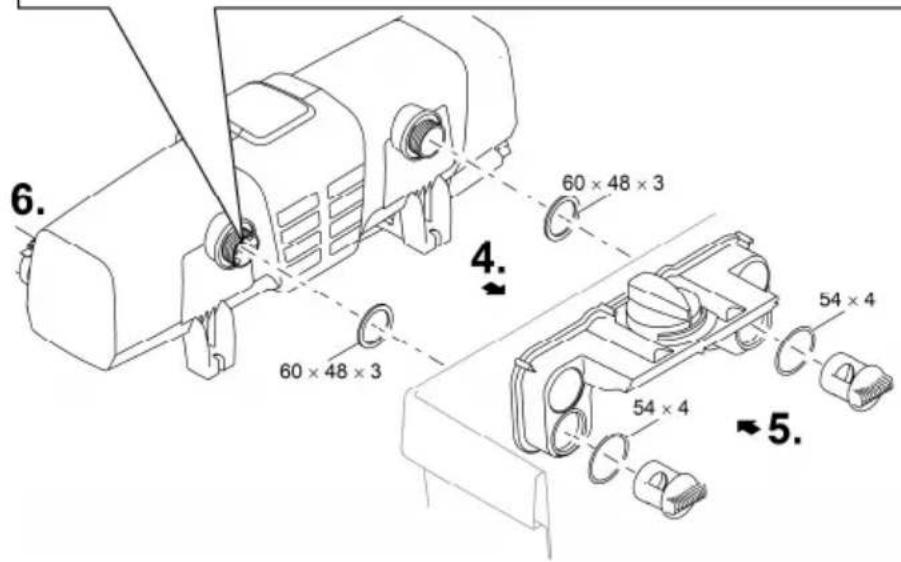

BTN0005192 Uden bypass OASE anbefaler at lukke bypasset i følgende situationer: – Akutte bakterielle problemer som sygdomme eller forplumring pga. bakterieopblomstring. – Lave gennemstrømningsmængder: Bitron Eco 120 W: < 10000 l/h Bitron Eco 180 W: < 13000 l/h Bitron Eco 240 W: < 15000 l/h Sådan gør du:

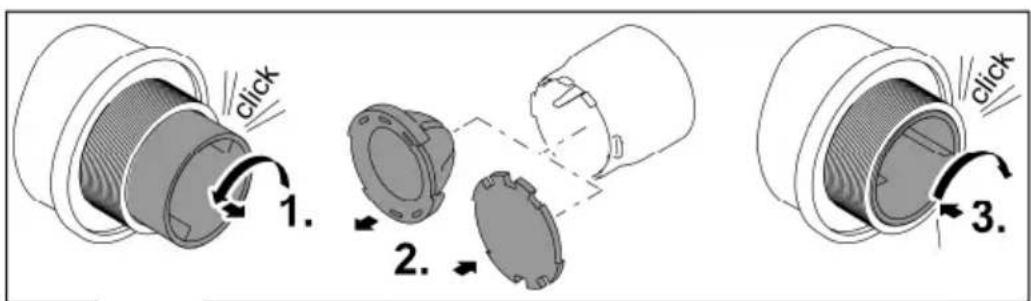

1. Drej bypass-holderen til venstre, indtil du hører et "klik", og tag den ud af udgangen.

3. Sæt bypass-holderen i udgangen, og drej den til højre, indtil du hører et "klik".

– Bypass-holderen er sat fast.

4. Før udgangene med pladepakninger gennem boringerne i beholdervæggen ind i fordeleren.

5. Skru gennemstrømsskruerne på udgangene, og spænd godt til.

6. Tilslut Bitron til filterpumperne. (→ Tilslut indgang)

Ibrugtagning BEMÆRK Apparatet kan blive beskadiget, hvis vandstrømmen pludseligt bliver afbrudt efter udgangen (f.eks. med en skydeventil). Den pludselige afbrydelse kan forårsage en kortfristet trykforøgelse på over 1 bar (vandslag). Sluk: Sluk først pumpen, og luk derefter skydeventilen. Ved drift i et filtersystem, skal filtersy- stemet først tages ud af drift. Tænd: Åbn først skydeventilen, og tænd derefter for pumpen. Ved drift i et filtersystem, skal filtersystemet tages i drift som det sidste. Installér alternativt skydeventilen foran indgangen. Nye filtre har brug for ca. 3 til 4 uger, til apparatet har opbygget biologien fuldstændigt. I lø- bet af denne tid – eller ved en vandtemperatur på <10 °C – kan filtret løbe over. I så fald kræ- ves der ingen rengøring af filtret. Ved anvendelse af filterstartere, medikamenter eller bassinplejemidler skal man lade UVC- forrenseenheden være slukket i mindst 36 timer for ikke at ødelægge midlernes virkning. Apparatet er slukket ved levering. I displayet vises OF. Begynd først bestrålingen i et nyanlagt bassin efter 36 timer, for at der hurtigst muligt kan udvikle sig et stabilt bassinmiljø. Rækkefølge for ibrugtagning Tænd pumpe. Kontrollér, at alle tilslutninger er tætte. Forbind apparatet til strømnettet. – Apparatet tænder i den sidst valgte driftsmodus. – Tænd i givet fald for apparatet. (→ Tænd / sluk) Vælg driftsmodus. – En havedam påvirkes af mange forskellige faktorer, som fremmer algevæksten (fx direkte sollys, tilførsel af næringsstoffer, naturlig beplantning). Den egnede eco-modus kan du der- for kun finde ud af selv. – Vær opmærksom på anvisninger vedrørende valg af egnet driftsmodus. (→ Vælg driftsmo- dus)194 Betjening Tænd / sluk Funktion Sådan gør du Bemærk Sådan tændes produk- tet Tryk på . Driftsmodussen "50 %" er aktiv. Displayet viser den aktuelle vandtemperatur. UVC-pærernes statusvisning lyser. Sluk Tryk flere gange på , til UVC-pærerne slukker efter driftsmodussen "100 %". Omskiftningssekvens: 50 % – 75 % – 90 % – 100 % – Off. Displayet viser OF. I tilfælde af fejl vises den pågældende fejlmedde- lelse i displayet. Vælg driftsmodus Du kan vælge mellem fire driftsmodi til den nødvendige bestråling af alger og bakterier. Bestrålingsvarigheden styres automatisk på baggrund af den målte vandtemperatur og den valgte driftsart. Forholdet mellem den, tid UVC-pærerne er tændte og slukkede, afhænger af driftsmodussen. Jo større procentværdi, desto længere tid er UVC-pærerne tændte i forhold til, hvor længe de er slukkede. I driftsmodus 100 % er UVC-pærerne tændte hele tiden. Funktion Sådan gør du Bemærk Vælg driftsmodus Tryk gentagne gange på , indtil den ønskede driftsart er nået. Omskiftningssekvens: 50 % – 75 % – 90 % – 100 % – Off. UVC-pærer til: Lysdiode lyser blåt. UVC-pærer fra: Lysdiode lyser grønt (energispare- fase i eco-modus). Vælg eco-modus 50 %, hvis vandet kun er lidt snavset Vælg eco-modus 75 % eller 90 %, hvis vandet er noget snavset. Vælg eco-modus 100 %, hvis vandet er meget snavset. Fremgangsmåde ved grønt vand: Start med driftsmodus 100 %. Skift til eco-modus 50 %, så snart det ønskede resultat er nået. Vælg den næst højeste eco-modus, hvis vandet igen bli- ver grønt, indtil det ønskede resultat varer ved. Fremgangsmåde ved klart vand: Start med eco-modus 50 %. Vælg den næst høje- ste eco-modus, hvis vandet begynder at blive grønt, indtil det ønskede resultat varer ved.DA

Tændt [h] Fra [h] Bestrålingsva- righed

Tændt [h] Fra [h] Bestrålingsva- righed

Nulstil driftstimetæller Når UVC-pærernes maksimale levetid er nået, blinker lysdioden i UVC-pærernes statusvisning. Udskift UVC-pærerne for at sikre den optimale strålingseffekt. Derefter skal du nulstille drifts- timetælleren. UVC-pærernes præcise restlevetid kan du aflæse på displayet. Funktion Sådan gør du Bemærk Aflæs UVC-pærernes restlevetid Hold inde i ca. 6 s.

Den 6-cifrede værdi vises altid på displayet via to tal efter hinanden. Af hensyn til læselighed gentages tallet 3 gange efter en længere pause. Eksempel: 01-11-54---01-11-54---01-11-54 01-11-54 svarer til 11154 timers restlevetid Nulstil driftstimetæller Hold inde i ca. 6 s, indtil UVC- pærernes status vises. Mens UVC-pærernes status vises: Tryk igen på , og hold den nede, indtil alle fire i lysdioder i UVC-pærernes statusvisning blin- ker, og rE på displayet slukker.

Når rE slukker, er driftstimetælleren sat til- bage til 12000 timer. Hvis du slipper tasten for tidligt, bliver drifts- timetælleren ikke sat tilbage.196 Rengøring og vedligeholdelse BEMÆRK Brug ikke aggressive rengøringsmidler eller kemiske opløsningsmidler. Sådanne midler kan be- skadige huset, forringe enhedens funktion, og skade dyr, planter og miljøet. Rengør kun enhedens yderside med en fugtig klud. Anbefalede rengøringsmidler ved genstridige tilkalkninger: – Pumperens PumpClean fra OASE. – Eddike- og klorfrit husholdningsrengøringsmiddel. Regelmæssige arbejdsopgaver Det skal regelmæssigt kontrolleres, at apparatet fungerer fejlfrit. Afhængig af driftstid og uren- heder i vandet skal tidsintervallerne for dette fastlægges individuelt. Jo større kravet er til rens- ning, desto oftere skal du kontrollere apparatet. Det bør du kontrollere: Apparatstatus på styringen. (→ Oversigt styring) Renserotorens funktion. En visuel kontrol er mulig, når apparathovedet er afmonteret. (→ Afmontering af apparathoved) – Anvend en lommelygte for bedre at kunne se. Afmontering af apparathoved FORSIGTIG Ultraviolet stråling fra UVC-pæren kan medføre skader på øjne eller hud. Brug aldrig UVC-pæren udenfor huset eller i et defekt hus. Afbryd strømmen til apparatet, før du påbegynder vedligeholdelsesarbejde, eller før du udskif- ter UVC-lampen. FORSIGTIG Kvartsglas og UVC-pære kan gå itu og medføre snitsår. Vær forsigtigt ved alt arbejde på UVC-renseren for at undgå snitsår. Undgå rystelser, stød og hektiske bevægelser for at forhindre brud på glasset. FORSIGTIG Meget varm lyskilde. Fare for forbrændinger ved berøring. Sluk for UVC-renseren, og vent et par minutter inden afmonteringen, indtil lyskilden er afkølet.DA

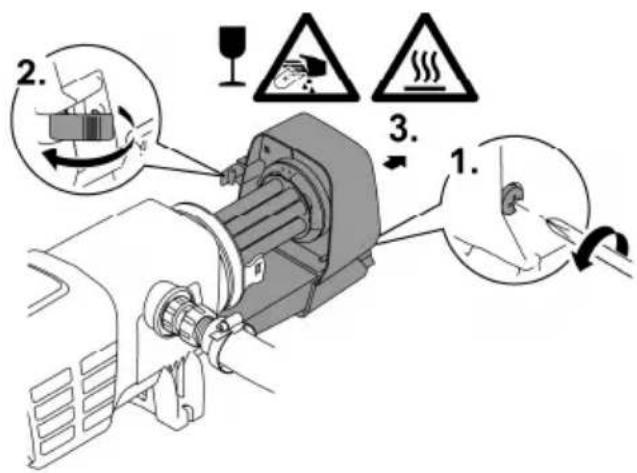

1. Løsn sikringsskruen, indtil den med fjederkraft trykkes ud.

– Sikringsskruen kan ikke drejes helt ud.

3. Træk forsigtigt apparathovedet ud af kabinettet.

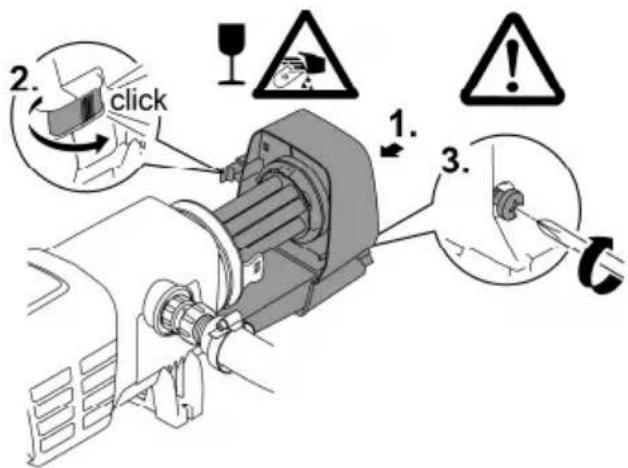

Af sikkerhedsmæssige grunde kan UVC-lampen først tændes, når UVC-renseren er korrekt monteret i apparatet. BTN0006 Montering af apparathoved Sådan gør du:

1. Skub forsigtigt apparathovedet ind i kabinettet.

2. Lås apparathovedet med låsekroge.

3. Skru sikringsskruen i, og spænd godt til.

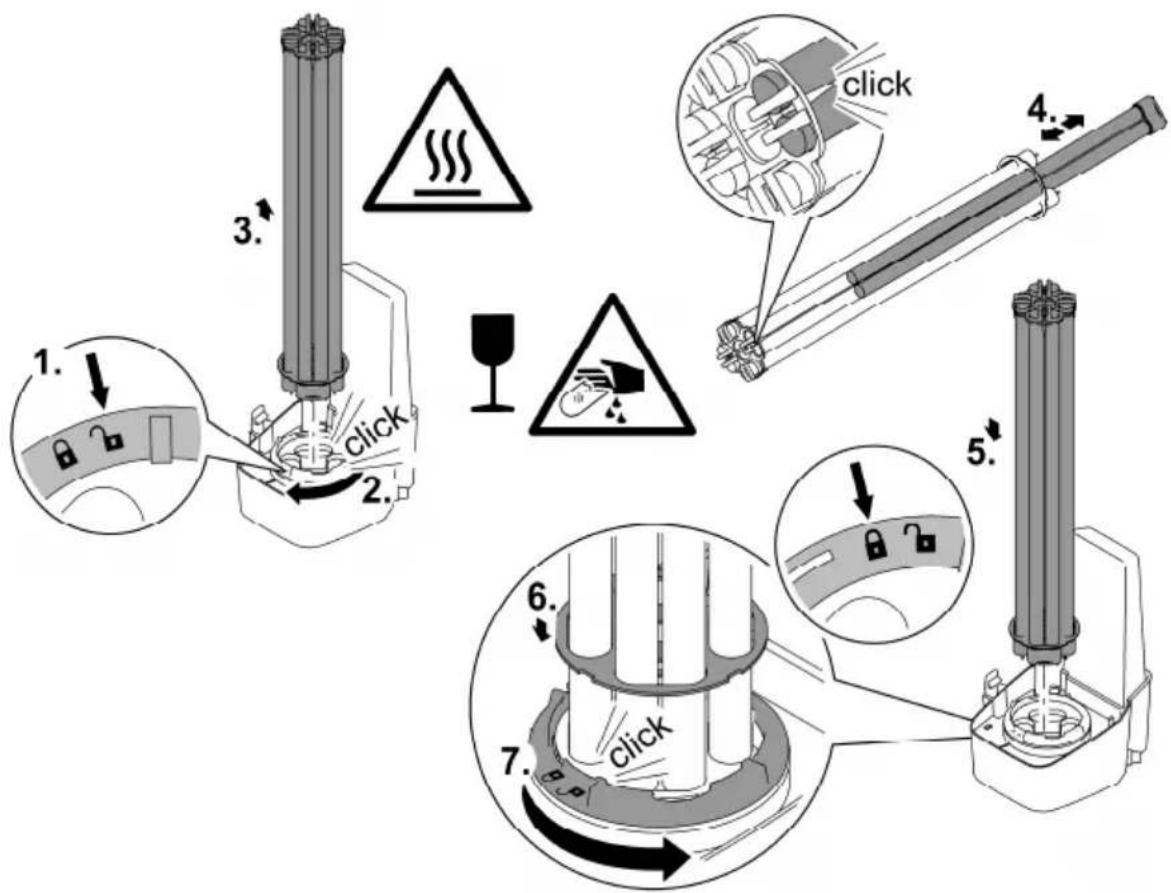

– Apparatet er kun beskyttet mod indtrængende fugt, når sikringsskruen er spændt. BTN0010198 Udskift UVC-pæren Udskift UVC-pærerne senest efter 12000 driftstimer. Dermed garanteres en optimal filterkapaci- tet. I LED-bjælken på styringen, blinker en lysdiode. Denne statusvisning signaliserer, at du skal ud- skifte UVC-pærerne. Der må kun bruges UVC-pærer, hvis betegnelse og effektangivelse stemmer overens med op- lysningerne på typeskiltet. (→ Tekniske data) Forudsætning: Apparathovedet er taget af. (→ Afmontering af apparathoved) Sådan gør du:

1. Drej låseringen mod venstre indtil anslag.

– Drejeretning symbol "Lås åben".

2. Tag forsigtigt UVC-pærepakken ud af fatningen i apparathovedet.

3. Udskift UVC-pærerne.

– Snavs brænder fast i lampeglasset og kan forkorte UVC-pærernes levetid. Rør derfor kun ved UVC-pærerne med en klud eller rene handsker. – Løsn forsigtigt de gamle UVC-pærer fra holderen, og træk dem af holdepladen. – Skub nye UVC-pærer gennem holdepladen, indtil pærehovedet falder i hak i holderen.

4. Sæt forsigtigt UVC-pærepakken ind i fatningen i apparathovedet.

5. Skub holdepladen på låseringen.

6. Drej låseringen mod højre indtil anslag.

– Drejeretning symbol "Lås lukket". – Låsen fikserer holdepladen, så UVC-pærerne sidder fast fatningen.DA

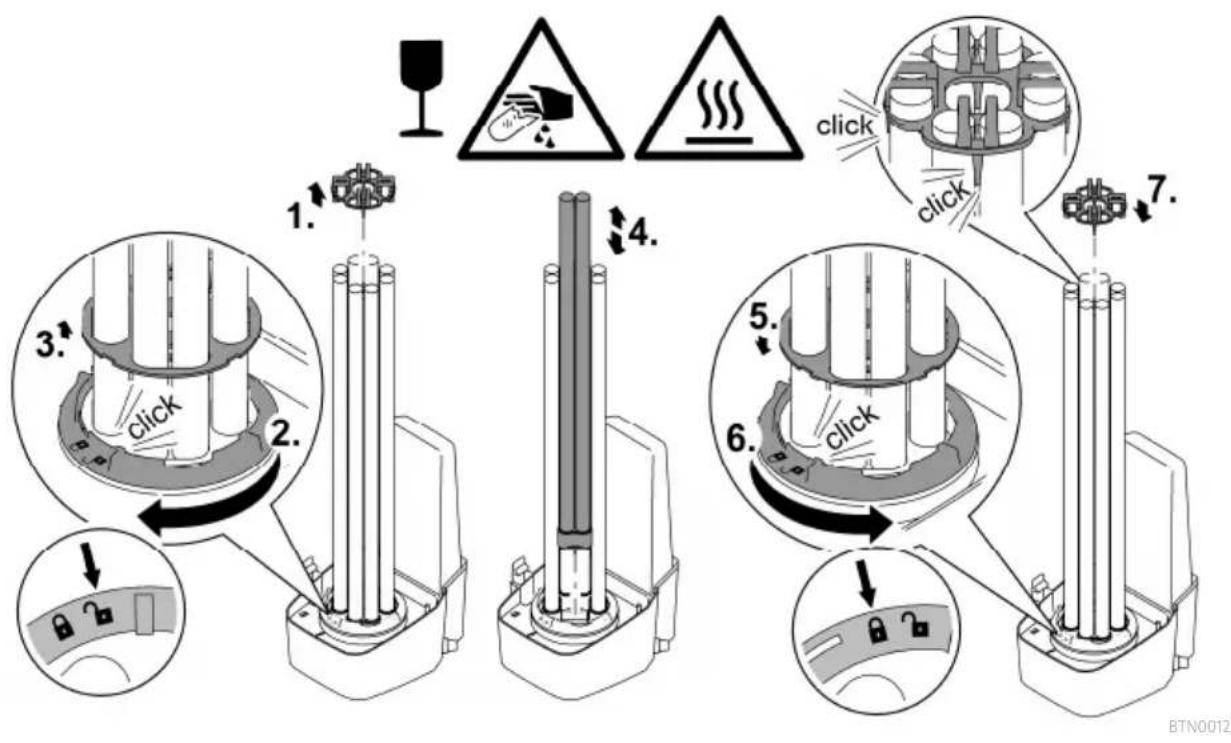

BTN0009 Udskift defekt UVC-pære Der må kun bruges UVC-pærer, hvis betegnelse og effektangivelse stemmer overens med op- lysningerne på typeskiltet. (→ Tekniske data) Forudsætning: Apparathovedet er taget af. (→ Afmontering af apparathoved) Sådan gør du:

1. Træk forsigtigt holderen af UVC-pærerne.

2. Drej låseringen mod venstre indtil anslag.

– Drejeretning symbol "Lås åben".

3. Før holdepladen over UVC-pærerne, og tag den af.

4. Skift defekt UVC-pære.

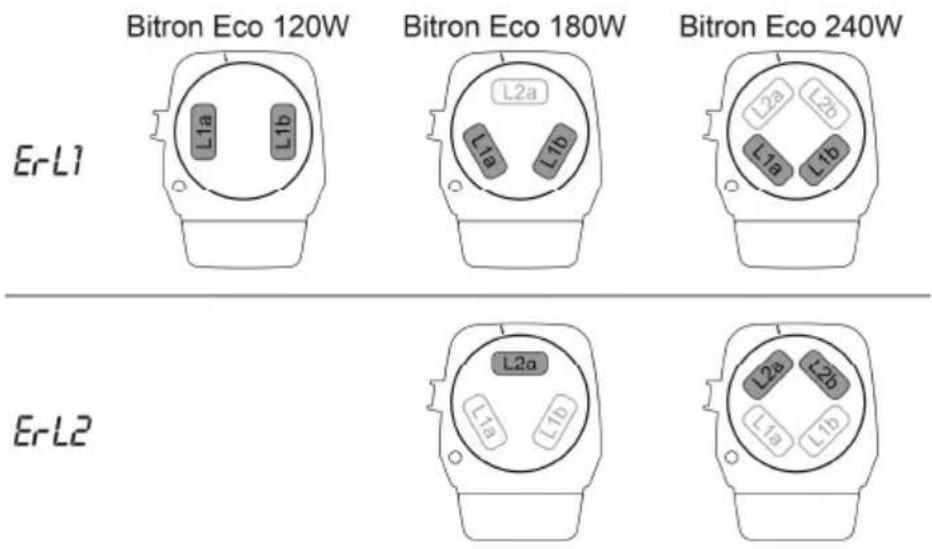

– Sådan finder du den defekte UVC-pære i det givne pærepar (L1a/L1b eller L2a/L2b): Skift en af de to UVC-pærer, og saml apparatet. Vises systemmeddelelsen stadig, skal du sætte den oprindelige UVC-pære i igen og skifte den anden UVC-pære. Vises systemmeddelelsen sta- dig, er begge UVC-pærer defekte.

5. Før holdepladen over UVC-pærerne, og skub den på låseringen.

6. Drej låseringen mod højre indtil anslag.

– Drejeretning symbol "Lås lukket". – Låsen fikserer holdepladen, så UVC-pærerne sidder fast fatningen.

7. Tryk forsigtigt holderen på UVC-pærerne, så alle pærehoveder falder i hak.

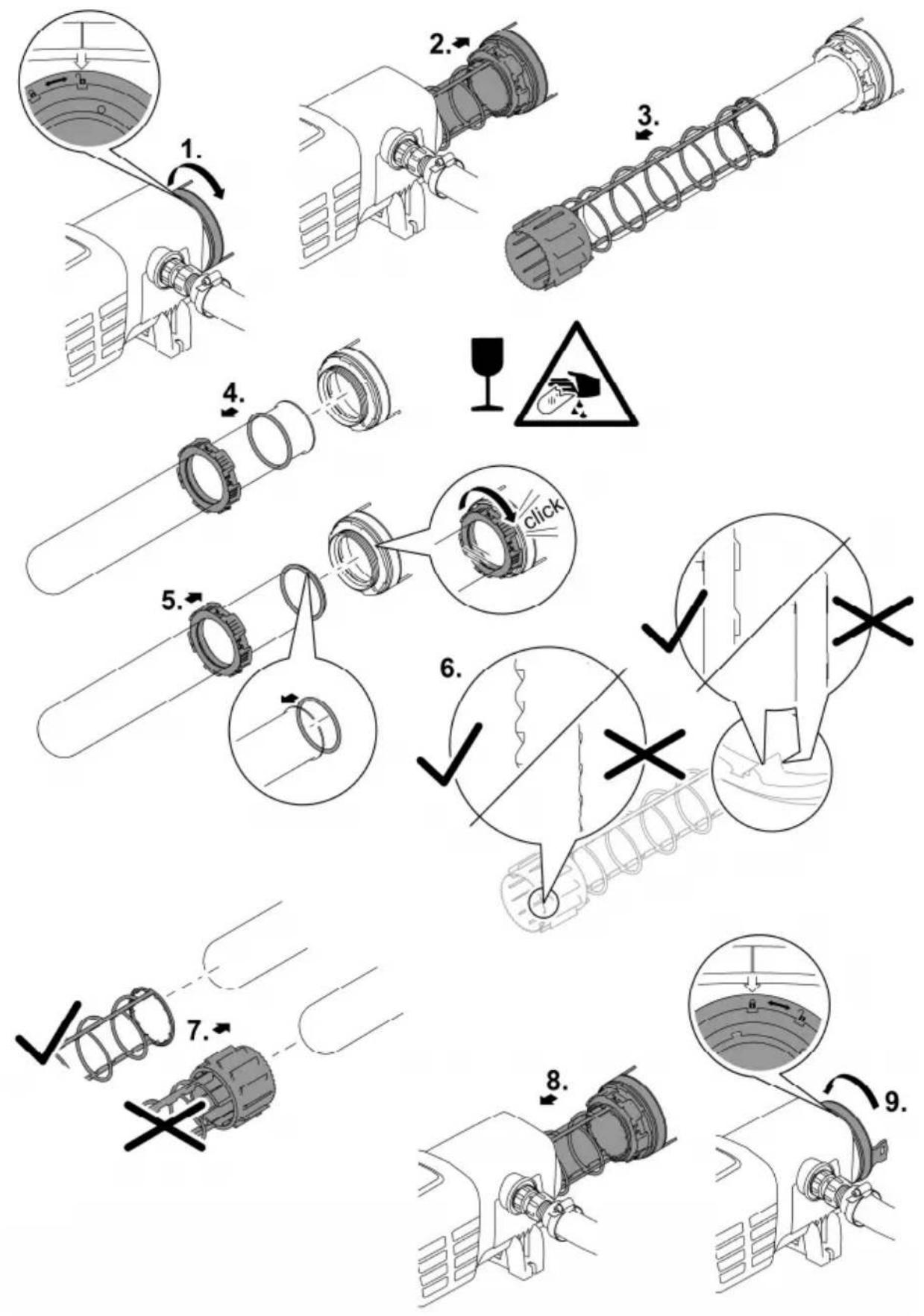

BTN0012200 BTN0002 Rengøring/udskiftning af kvartsglasset FORSIGTIG Kvartsglas og UVC-pære kan gå itu og medføre snitsår. Vær forsigtigt ved alt arbejde på UVC-renseren for at undgå snitsår. Undgå rystelser, stød og hektiske bevægelser for at forhindre brud på glasset. BEMÆRK Apparatet kan blive beskadiget, hvis vandstrømmen pludseligt bliver afbrudt efter udgangen (f.eks. med en skydeventil). Den pludselige afbrydelse kan forårsage en kortfristet trykforøgelse på over 1 bar (vandslag). Sluk: Sluk først pumpen, og luk derefter skydeventilen. Ved drift i et filtersystem, skal filtersy- stemet først tages ud af drift. Tænd: Åbn først skydeventilen, og tænd derefter for pumpen. Ved drift i et filtersystem, skal filtersystemet tages i drift som det sidste. Installér alternativt skydeventilen foran indgangen. Forudsætning: Apparathovedet er taget af. (→ Afmontering af apparathoved)DA

– Drejeretning symbol "Lås åben". – Kabinetsdækslet kan sidde godt fast. Før i givet fald en pind gennem øsknerne for at opnå en større løftevirkning.

2. Træk forsigtigt kvartsglasset og renserotoren ud af kabinettet.

3. Rengør kvartsglasset og renserotoren.

– Tag renserotoren af, og rengør den med en børste under rindende vand. – Tør kvartsglasset af med en fugtig klud. – Rens huset grundigt indvendigt og udvendigt.

4. Udskift et beskadiget eller stærkt ridset kvartsglas.

– Løsn klemskruen, og træk kvartsglasset med O-ring af kabinetsdækslet. – Rengør O-ringen, og smør den med OASE-fedt (bestillingsnummer 27872). Udskift den be- skadigede O-ring.

5. Sæt kvartsglasset med O-ring på kabinetsdækslet, og drej klemskruen indtil anslag.

– Træk O-ringen over bertlekanten for at undgå fedtrester på kvartsglasset. – Klemskruen skal falde hørligt i hak, ellers kan kabinetsdækslet ikke monteres i kabinettet.

6. Kontroller profilslitage på renserotoren på begge fronter og på indersiden.

– Hvis profilen er slidt, drejer renserotoren trægt og skal udskiftes.

7. Skub renserotoren på kvartsglasset.

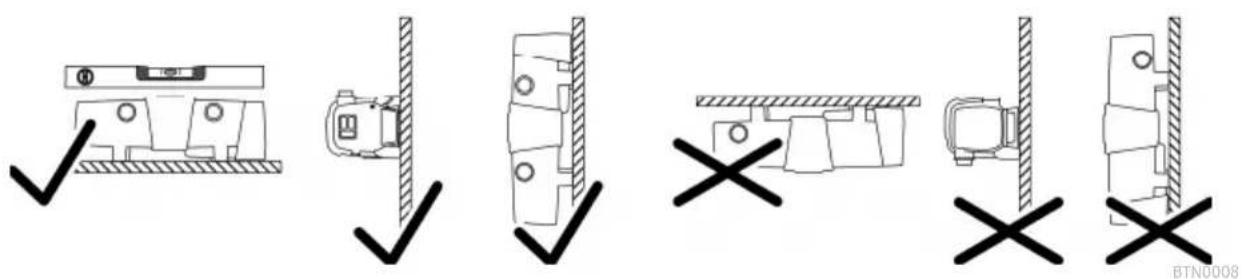

– Sørg for, at apparatet står rigtigt.

8. Skub forsigtigt kvartsglasset og renserotoren ind i kabinettet.

9. Drej kabinetsdækslet mod højre indtil anslag.

Opbevaring/overvintring Apparatet står beskyttet mod frost (f.eks. i en garage eller carport) Driften af apparatet er mulig, når der overholdes en minimum vandtemperatur på + 4 C. Apparatet står ikke beskyttet mod frost (f.eks. ved opstilling udendørs) Hvis der er risiko for frost, skal apparatet afinstalleres. Foretag en grundig rengøring af appara- tet, og kontrollér det for skader. Fejlafhjælpning Fejl Fejl Årsag Afhjælpning Vandet bliver ikke klart (grønt) Vandet er ekstremt snavset eller bakteriefyldt Fjern alger og blade fra dammen Udfør grundrengøring Skift vand - fjern alger og blade fra bassinet Udfør grundrengøring Vandudskiftning Manglende gennemstrømning i bassinet Sørg for tilstrækkelig gennemblan- ding af bassinvandet Placer pumpen et andet sted Anvend en pumpe med en højere cir- kulationseffekt UVC-pærernes effekt er ikke til- strækkelig Udskift UVC-pærerne efter 12000 drifts- timer Kvartsglasset er snavset Rengør kvartsglasset

Rengøring/udskiftning af kvarts- glasset) Udskift renserotoren, hvis profilen er slidt (→

Rengøring/udskiftning af kvartsglasset) Apparatet er deaktiveret Afslut Off-modus, og vælg eco-modus Kvartsglasset er snavset, fordi renserotoren ikke drejer Kontrol: Afmonter apparatho- vedet, tænd for filterpumpen, og lys med en lommelygte ind i kabinettet Rengør renserotoren og kvartsglas- set (→

Rengøring/udskiftning af kvartsglasset) Anvend indløbsdyse til drift af rense- rotoren ved en pumpeeffekt på < 10000 l/h Udskift renserotoren, hvis profilen er slidt (→

Rengøring/udskiftning af kvartsglasset) Apparat fungerer ikke Netstikket er ikke tilsluttet Tilslut netstikket Tilslutningen er defekt Kontroller den elektriske tilslutning204 Fejl Årsag Afhjælpning Pære lyser ikke Sikkerhedsfrakobling aktiveret Af sikkerhedsgrunde er pærerne deakti- verede, når apparatet er åbent. Defekte pærer vises i displayet med ErL1 eller ErL2. På forbindelsen til filtret dan- ner sig dråber Pakning ikke tilstrækkelig Kontroller pakningens placering Efterspænd skrueforbindelse Apparathovedet kan ikke tages

Sikringsskruen er ikke løsnet Løsn sikringsskruen I apparatet har der dannet sig et vakuum Tænd apparatet, og lad det varme op i et par minutter, træk derefter netstik- ket, og tag apparathovedet af Visning af forskellige tempera- turværdier ved anvendelse af flere OASE-apparater med tem- peraturvisning Toleranceområde for temperatur- måling Temperaturfølerne har en nøjagtighed på 1 °C. Er der samtidig andre appara- ter med temperaturvisning i drift, kan de viste værdier afvige fra hinanden med op til 2 °C. Anbefaling: Gennemsnittet af alle vi- ste værdier giver en værdi tæt på den faktiske temperatur. Ved direkte sollys er endnu større af- vigelser mulige. Placer derfor appara- tet et sted, hvor det er beskyttet mod direkte sollys.DA

Systemmeldinger Systemmeddelelserne vises i displayet. I tilfælde af flere systemmeddelelser samtidig vises altid den ældste meddelelse. Den 4-cifrede systemmelding vises efter hinanden med to tal i displayet. Så snart årsagen er afhjulpet, slettes systemmeddelelsen automatisk. Systembesked Årsag Afhjælpning Er11 Apparathoved fjernet Apparathovedet sidder ikke rig- tigt i kabinettet Sæt apparathovedet i kabinettet, luk med låse- krogen, og sikr med skrue Er66 Apparatet har koblet fra Apparat overophedet Beskyt apparatet mod direkte sollys Lad hele tiden vand strømme gennem kabi- nettet Når det er kølet af, kobler apparatet automa- tisk til igen og aktiverer den sidst valgte driftsmodus Er67 Apparatet har koblet fra Apparattemperaturen blev over- skredet fem gange efter hinanden

Afhjælp årsagen til overophedningen (fx di- rekte sollys, ingen vandgennemstrømning) Hold tasten nede i seks sekunder ErL1 UVC-pære "L1a" og/eller "L1b" de- fekt Udskift den defekte UVC-pære (→

Rengøring og vedligeholdelse) ErL2 slukker ikke: Kontakt OASE-service

Temperaturvær- dien blinker Vandtemperatur < 4 °C Sikr vandtemperaturer på mindst 4 °C, eller tag apparatet ud af drift

Netkabel Længde m 5 5 5 Indgang Antal 1 1 1 Tilslutning mm 38 / 50 38 / 50 38 / 50 ” 1½ / 2 1½ / 2 1½ / 2 Udgang Antal 2 2 2 Tilslutning mm 38 / 50 38 / 50 38 / 50 ” 1½ / 2 1½ / 2 1½ / 2 Gennemløbs- mængde maksimum l/t 50000 50000 50000 Driftstryk maksimum bar 1 1 1 Dimensioner L × B × H mm 725 × 227 × 248 725 × 227 × 248 725 × 227 × 248 Vægt uden vand kg 7,9 7,9 8,1 med vand kg 15,8 15,8 16,0 Lukkedele UVC-pære, kvartsglas og o-ring til kvartsglas Rengøringsrotor Holder Bortskaffelse BEMÆRK Dette apparat må ikke bortskaffes som husholdningsaffald. Bortskaf apparatet på genbrugssteder, der er beregnet til det. Bortskaf UVC-lampen på genbrugssteder, der er beregnet til det. Gør apparatet ubrugeligt ved at skære kablet af.NO
