Tuotetyyppi	Langaton pensasleikkuri
Merkki	Kress
Malli	KC200.9
Nimellisjännite	60 V max (54 V nimellinen)
Leikkuunopeus	2800 / 3200 iskua/min
Terän pituus	63 cm (25 tuumaa)
Hampaiden väli	38 mm (1,5 tuumaa)
Paino	4,0 kg (8,8 lb)
Suojausluokka	IPX4
Äänenpainetaso	80,4 dB(A) (K=3 dB(A))
Äänitehotaso	91,4 dB(A) (K=3 dB(A))
Tärinä (mitattu arvo)	3,06 m/s² (K=1,5 m/s²)
Suositellut akut	KAC804 (4 Ah), KAC840 (30 A), KAC810 (valjailla), KA3000 (2,0 Ah)
Suositeltu laturi	KAC840 (30 A)
Latauslämpötila-alue	-5 °C - 45 °C
Purkauslämpötila-alue	-20 °C - 45 °C
Päätoiminnot	Pyörivä takakahva (45°/90°/135°/180°), nopeudensäädin, suojakilpi, yhteensopiva selkävaljaiden kanssa, LED-merkkivalo, nopea pysäytys
Huolto ja puhdistus	Terän voitelu (WD-40), vaihdelaatikon rasvaus 50 tunnin välein, pesualtaan ilmansuodattimen puhdistus, terien ammattimainen teroitus
Turvallisuus	Kaksoiskytkin (etu- ja takavipu), akun lukitus, ylikuormitus- ja ylikuumenemissuoja, automaattinen pysäytys jos toinen vipu vapautuu
Akun säilytys	Suositeltu lämpötila: 5 °C - 25 °C

Usein kysytyt kysymykset - KC200.9 KRESS

Kuinka käynnistää pensasleikkuri?

Varmista, että akku on asetettu paikalleen. Pidä On/Off-painiketta painettuna, kunnes LED syttyy. Paina ensin etuvipupainiketta ja sitten takavipupainiketta käynnistääksesi terät.

Kuinka säätää leikkuunopeutta?

Vapauta On/Off-kytkin ja paina sitten nopeudensäätöpainiketta valitaksesi 2800 tai 3200 iskua/min (nopeudet 1 ja 2).

Kuinka asentaa akku?

Liu'uta akku lokeroon, kunnes kuulet napsahduksen. Poistaaksesi, paina akun vapautuspainiketta.

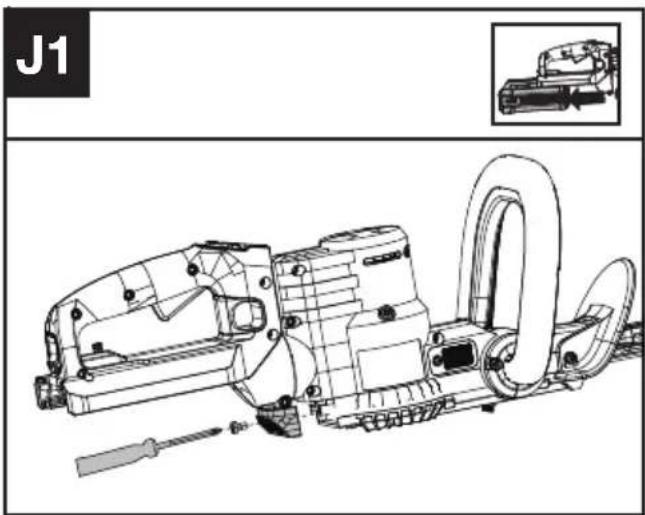

Kuinka puhdistaa ilmansuodatin?

Irrota akku. Kierrä ilmansuodatin irti, pese se juoksevalla vedellä, anna kuivua ilmassa ja asenna takaisin kiristämällä ruuvi. Käytä kosteaa liinaa ympäröivän pinnan puhdistamiseen.

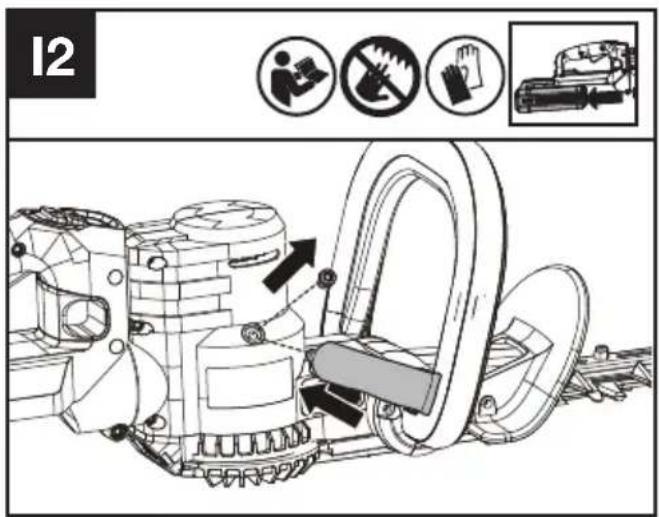

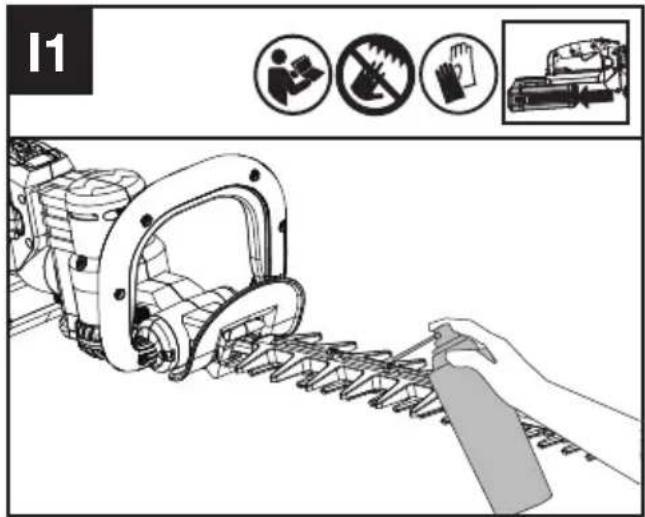

Milloin ja miten voidella terät?

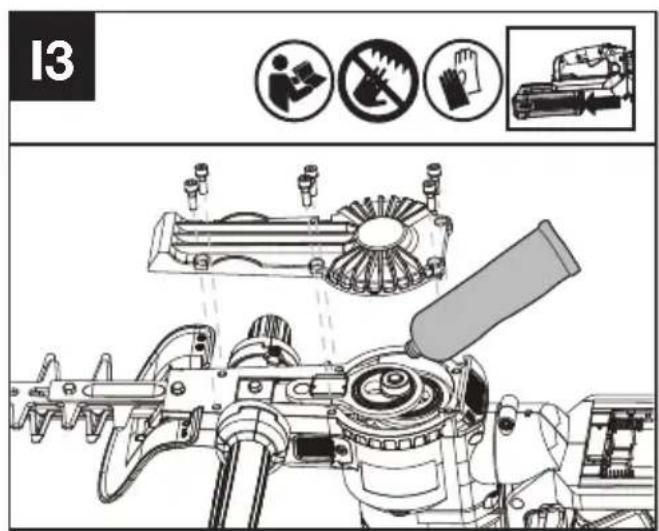

Voitele terät tavallisella WD-40-öljyllä. Vaihdelaatikkoon, rasvaa 50 käyttötunnin välein öljyreiän kautta ja irrota kansi 300 tunnin välein täydellistä rasvausta varten SHELL Gadus S2 V220 1-rasvalla.

Mitä tehdä, jos terä juuttuu?

Vapauta välittömästi molemmat kytkimet, irrota akku ja poista juuttuneet roskat käsineillä. Älä koskaan yritä vapauttaa terää pensasleikkurin ollessa käynnissä.

Kuinka kuljettaa pensasleikkuria turvallisesti?

Sammuta laite ja irrota akku. Kiinnitä aina teränsuojus. Käsikuljetuksessa pidä sitä rungon keskeltä, terä taaksepäin, yhdensuuntaisesti maan kanssa. Ajoneuvossa aseta se siten, ettei se pääse kaatumaan.

Mitkä ovat tärkeät turvallisuustoimenpiteet?

Käytä käsineitä, silmä- ja kuulosuojaimia ja luistamattomia kenkiä. Pidä työkalua aina kahdella kädellä. Tarkista pensas piilotettujen johtojen varalta. Älä käytä sateessa tai ukkosella. Pidä lapset etäällä.

Kuinka säilyttää akku sesongin ulkopuolella?

Säilytä akkua kuivassa paikassa, jonka lämpötila on 5 °C - 25 °C. Älä jätä sitä suoraan auringonvaloon tai autoon kesällä. Jos se on märkä, kuivaa se ennen säilytystä.

Mitä lisävarusteita suositellaan?

Yhteensopivia akkuja ovat mallit KAC804 (4 Ah), KAC840 (30 A), KAC810 (selkävaljailla) ja KA3000 (2 Ah). Käytä ainoastaan KAC840-laturia.

KÄYTTÖOHJE KC200.9 KRESS

Tuoteturvallisuus....216

Kokoaminen ja käyttö....219

Kuljetus....222

Huoltotoimenpiteet....22 3

Puhdistus....224

Säilytys....224

Vianmääritys....224

Tekniset tiedot....225

Ympäristönsuojelu....226

Vaatimustenmukaisuusvakuutus....226

JOHDANTO

Hyvä asiakas,

Kiitos, että olet ostanut tämän Kress Commercial-tuotteen. Olemme omistautuneet kehittämään korkealaatuisia tuotteita, jotka täyttävät kaupallisen maisemoinnin vaatimukset.

Kress-tuotemerkki on synonymymi korkealaatuiselle palvelulle. Jos sinulla on kysyttävää tai huolenaiheita tuotteestasi vuosien kuluessa, ota yhteyttä kauppiaaseesi tai asiakaspalvelutiimiimme saadaksesi apua.

Olemme vakuuttuneita siitä, että nautit työskentelystä Kress-tuotteesi kanssa tulevien vuosien ajan.

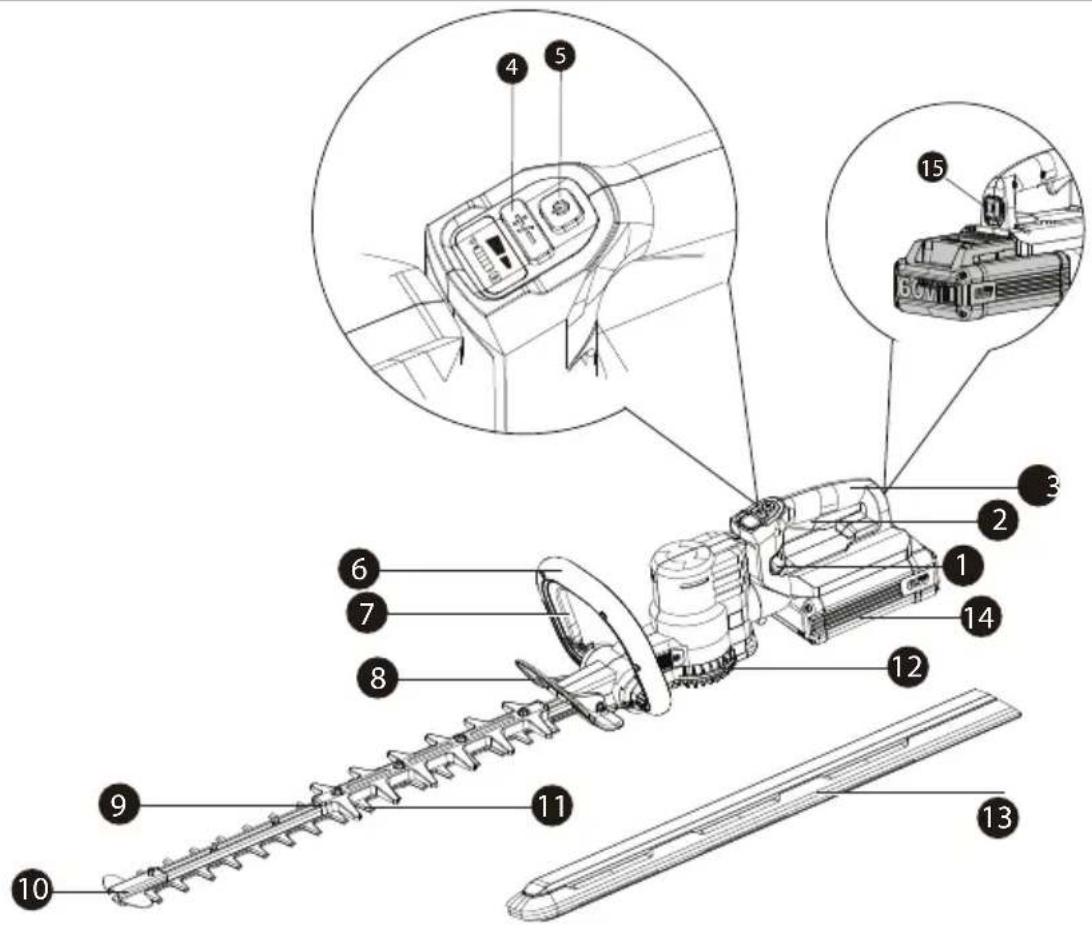

KÄYTTÖTARKOITUS

Kone on tarkoitettu pensasaitojen ja pensaiden leikkaamiseen kevyeen ja raskaaseen kaupalliseen käyttöön.

* Kuvissa esitetyt ja selostetut lisävarusteet eivät aina kuulu toimitukseen.

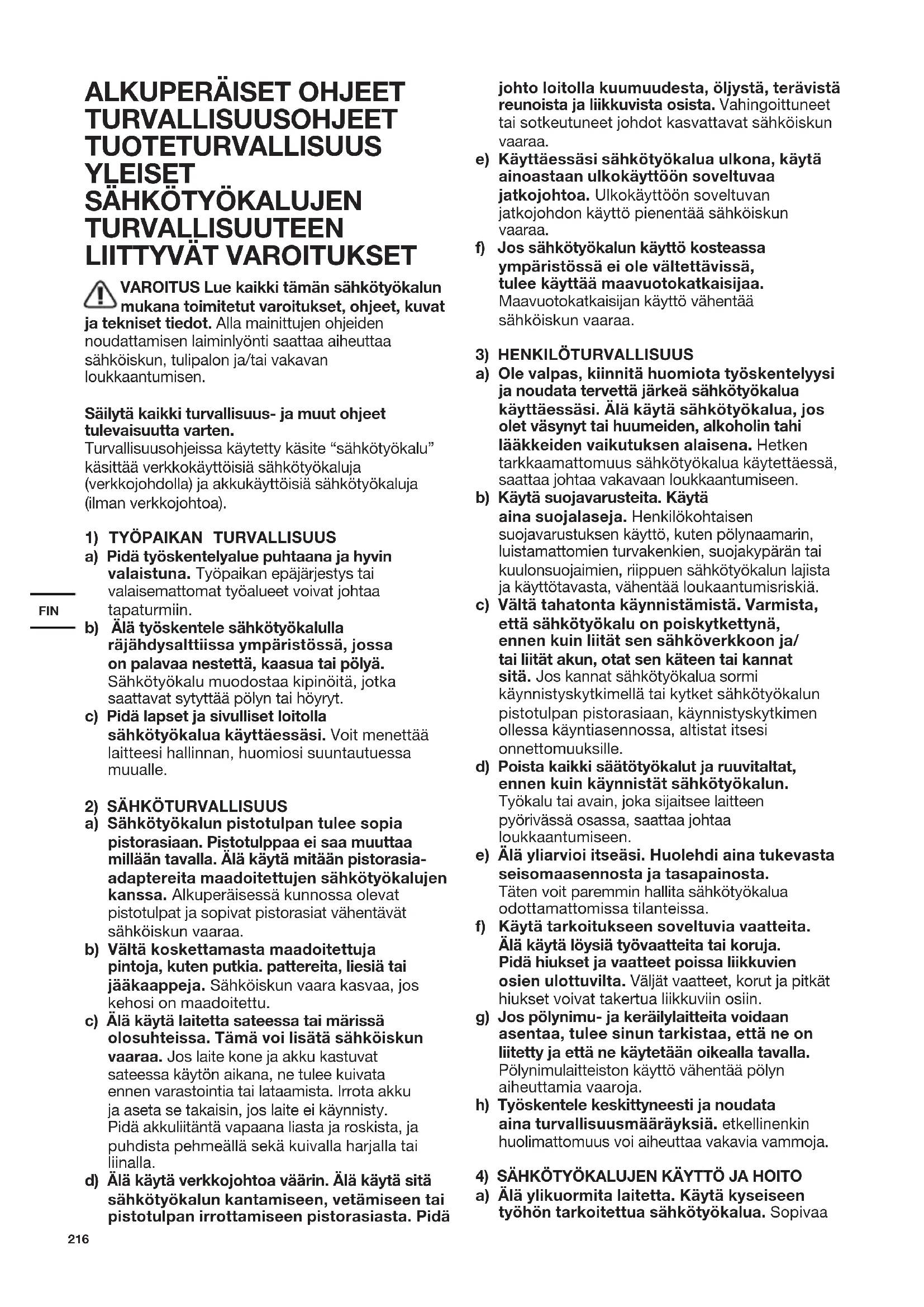

ALKUPERÄISET OHJEET TURVALLISUUSOHJEET TUOTETURVALLISUUS YLEISET SÄHKÖTYÖKALUJEN TURVALLISUUTEEN LIITTYVÄT VAROITUKSET

VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite “sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS
a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä käytä laitetta sateessa tai märissä olosuhteissa. Tämä voi lisätä sähköiskun vaaraa. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laite ei käynnisty. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä sekä kuivalla harjalla tai liinalla.
d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä

johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää maavuotokatkaisijaa. Maavuotokatkaisijan käyttö vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisomaasennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviiin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

h) Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. etkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa

sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistysriskin.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e) Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjauttaa mahdolliset viat ennen käyttöönottoa. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

h) Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

5) AKKUKÄYTTÖISTEN SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Lataa akku vain valmistajan määräämässä latauslaitteessa. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.

b) Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.

c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet.

Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

d) Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
e) Älä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.
f) Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C asteen lämpötilalle altistaminen saattaa aiheuttaa räjähdyksen.
g) Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.
6) HUOLTO
a) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.
b) Älä missään tapauksessa yritä itse korjata vaurioituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutettu huoltopiste.

PINSSALEIKKUJEN TURVALLISUUS VAROITUKSET

a) Pidä kaikki kehon osat kaukana terästä.Älä poista leikattua materiaalia tai pidä kiinni materiaali, joka leikataan terien liikkuessa. Terät liikkuvat hetken senkin jälkeen, kun kytkin on kytketty pois päältä.Hetki välinpitämättömyyttä käytön aikana pensasleikkuri voi aiheuttaa vakavia henkilövahinkoja vahinkoa.
b) Kuljeta pensasleikkuria kahvasta käsin terä pysäytettynä ja varo käyttämästä mitään virtakytkintä. Pensasleikkurin asianmukainen kantaminen vähentää terien tahattoman käynnistymisen ja siitä aiheutuvien henkilövahinkojen riskiä.
c) Kun kuljetat tai säilytät pensasleikkuria, kiinnitä aina terän suojus. Pensasleikkurin asianmukainen käsittely vähentää terien aiheuttamien henkilövahinkojen riskiä.
d) Kun poistat juuttunutta materiaalia tai huollat laitetta, varmista, että kaikki virtakytkimet ovat pois päältä ja että akkuyksikkö on poistettu tai irrotettu. Pensasleikkurin odottamaton käynnistäminen

juuttunutta materiaalia poistettaessa tai laitetta huollettaessa voi aiheuttaa vakavia henkilövahinkoja.

e) Pidä pensasleikkurista kiinni vain eristetyistä tartuntapinnoista, koska terä voi koskettaa piilossa olevia johtoja. Terät, jotka koskevat "jännitteiseen" johtoon, voivat tehdä pensasleikkurin metalliosista "jännitteisiä" ja saattavat antaa käyttäjälle sähköiskun.
f) Pidä kaikki virtajohdot ja kaapelit poissa leikkausalueelta. Virtajohdot tai kaapelit voivat olla piilossa pensasaitojen tai pensaiden sisällä, ja terä voi vahingossa leikata niitä.
g) Älä käytä pensasleikkuria huonoissa sääolosuhteissa, etenkään salamaniskun uhatessa. Tämä vähentää riskiä siitä, että salama osuisi sinuun.
h) Tarkista pensasaidat ja pensaat vieraiden esineiden, kuten vaijeriaitojen ja piilossa olevien johdotusten osalta.
i) Pitele pensasleikkuria kunnolla, esimerkiksi molemmilla käsillä, jos mukana on kaksi kahvaa.
j) Pensasleikkuri on tarkoitettu käytettäväksi maanpinnan tasolla, ei tikkailla tai muulla epävakaalla alustalla.
k) Ennen pensasleikkurin käyttöä käyttäjän on varmistettava, että lukkiutuvat ja liikkuvat elementit (esim. pidennetty varsi ja mahdollinen saranaosa) ovat lukitussa asennossa.
I) Kaikki säädettävät pysäytysmekanismit on huollettava säännöllisin väliajoin.

AKUN TURVAOHJEET

a) Älä pura, avaa tai revi nappiparistoja tai akkua.
b) Älä aiheuta akkuun oikosulkuja. Älä säilytä akkuja sattumanvaraisesti laatikossa tai kaapissa, jossa ne voivat joutua oikosulkuun toistensa tai muiden metalliesineiden kanssa. Kun akku ei ole käytössä, pidä se kaukana muista metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat muodostaa yhteyden päätteiden välille. Akkujen päätteiden yhteiset oikosulut voivat aiheuttaa palovammoja tai tulipalon.
c) Älä altista akkua kuumuudelle tai tulelle. Älä säilytä sitä suorassa auringonvalossa.
d) Älä kohdista akkuun mekaanisia iskuja
e) Jos paristo vuotaa, älä päästä nestettä kosketuksiin ihon tai silmien kanssa. Jos näin käy, huuhtele kosketusalue runsaalla vedellä ja hakeudu lääkärin hoitoon
f) Pidä akku puhtaana ja kuivana.
g) Pyyhi akun päätteet puhtaalla, kuivalla liinalla, jos ne ovat likaantuneet.
h) Akku on ladattava ennen käyttöä. Käytä aina oikeaa laturia ja oikeita latausmenetelmiä.
i) Älä jätä akkua ladattavaksi pitkään, jos sitä ei käytetä.
j) Pitkän varastointiajan jälkeen voi olla

välttämätöntä ladata ja purkaa akku useita kertoja maksimaalisen suorituskyvyn saavuttamiseksi.

k) Lataa vain Kress in määrittelemällä laturilla. Älä käytä mitään muuta kuin laitteen toimitukseen

kuuluvaa laturia. Laturi, joka sopii yhteen akkuun voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisessa akussa.

I) Älä käytä mitään akkua, jota ei ole suunniteltu käytettäväksi kyseisessä laitteistossa.
m) Pidä akku lasten ulottumattomissa.
n) Säilytä tuotteen alkuperäiset asiakirjat tulevaa käyttöä varten.
o) Poista akku laitteesta, kun laitetta ei käytetä.
p) Hävitä käytetty akku oikein.
q) Älä sekoita laitteeseen eri valmistuksen, kapasiteetin, koon tai tyypin paristoja.
r) Pidä akku poissa mikroaaltojen ja korkean paineen vaikutusalueelta.

LANGATTOMAN TUOTTEEN KÄYTTÖOPPAAN VAATIMUKSET

a) Tämän laitteen käyttö edellyttää seuraavia kahta ehtoa:
(1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja
(2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.
b) Varoitus: Muutokset tähän laitteeseen, joita vaatimustenmukaisuudesta vastaava taho ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta.
c) HUOMAA: Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestintään. Ei kuitenkaan ole mitään takeita siitä, ettei häiriöitä esiinny. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotossa, mikä voidaan todeta kytkemällä laite pois päältä ja päälle, käyttäjää kehotetaan yrittämään korjata häiriöt yhdellä tai useammalla seuraavista toimenpiteistä:

• Suuntaa vastaanottoantenni uudelleen tai siirrä se muualle.
• Lisää laitteen ja vastaanottimen välistä etäisyyttä.
• Kytke laite pistorasiaan, jonka virtapiiri on eri kuin se, johon vastaanotin on kytketty.
• Kysy apua jälleenmyyjältä tai kokeneelta radio-/tv-teknikolta.

SYMBOLIT

	Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöohjeet.
	VAROITUS
	Käytä silmäsuojaimia
	Käytä korvasuojaimia
	Käytä pölynaamaria
	Pidä kädet loitolla terästä
	Käytä suojakäsineitä
	Älä hävitä tulessa
	Akkujen sisältö voi joutua veden kiertoon, jos ne hävitetään virheellisesti. Älä hävitä akkuja lajittelemattomana kotitalousjätteenä.
Li-Ion	Litiumioniakku Tämä tuote on merkitty symbolilla, joka liittyy kaikkien akkujen ja akkujen "erilliseen keräämiseen". Sitten se kierrätetään tai poistetaan ympäristövaikutusten vähentämiseksi. Akku saattaa olla haitallista ympäristölle ja ihmisten terveydelle, koska se sisältää haitallisia aineita.
	Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.
	Irrota akku pistorasiasta ennen minkään säädön, huollon tai huollon suorittamista.

ASENNUS & OPERAATIO

HUOM: Lue ohjekirja huolellisesti ennen työkalun käyttöä.

ENNEN KÄYTTÖÄ:

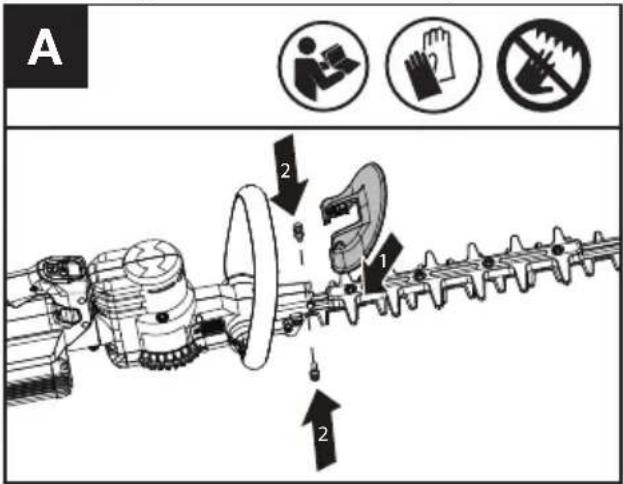

Turvasuojuksen kokoaminen (Ks. kuva A)

A 2 1 2

Kiinnitä turvasuojus pensasleikkuriin ruuvilla.

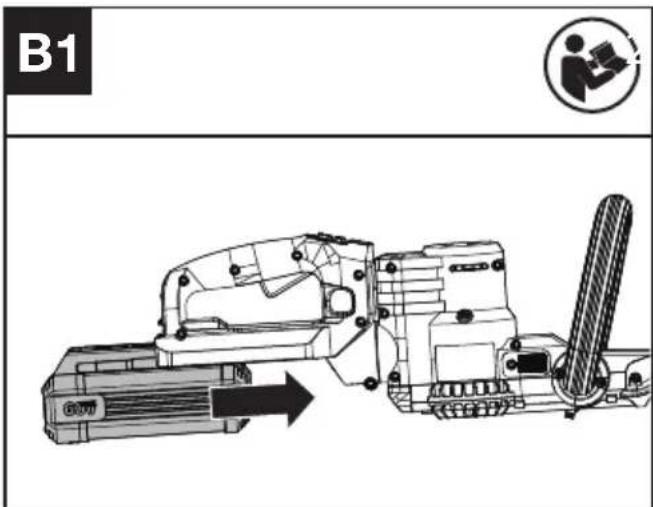

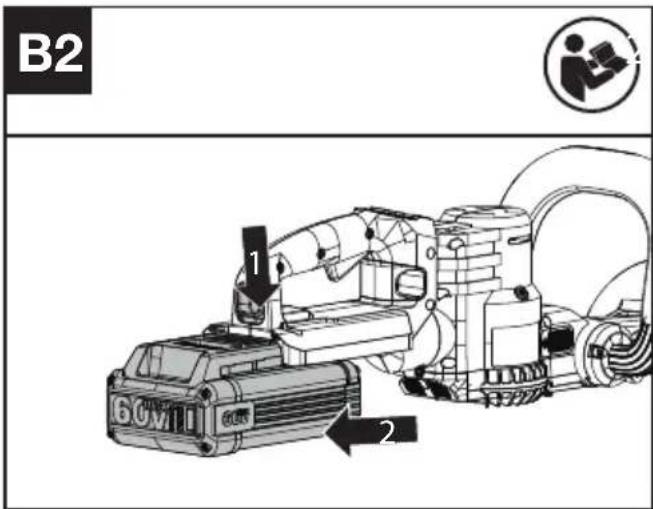

Akkuyksikön asentaminen ja irrottaminen (Ks. kuva B1,B2)

B1

B2 1 2

1. Liu'uta akkuyksikköä niin pitkälle akkulokeroon,

että kuulet naksahduksen.

1. Vapauta akkuyksikkö työkalusta painamalla akun vapautuspainiketta.

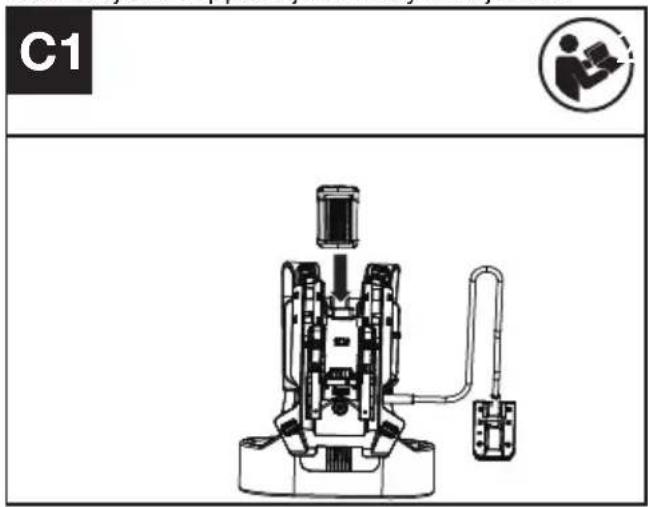

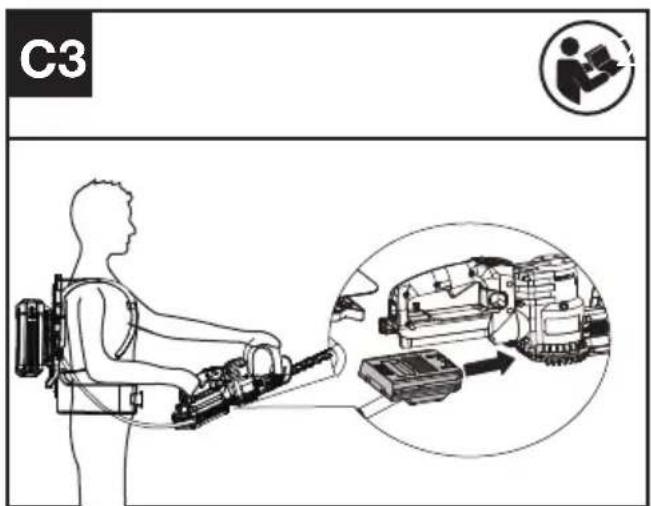

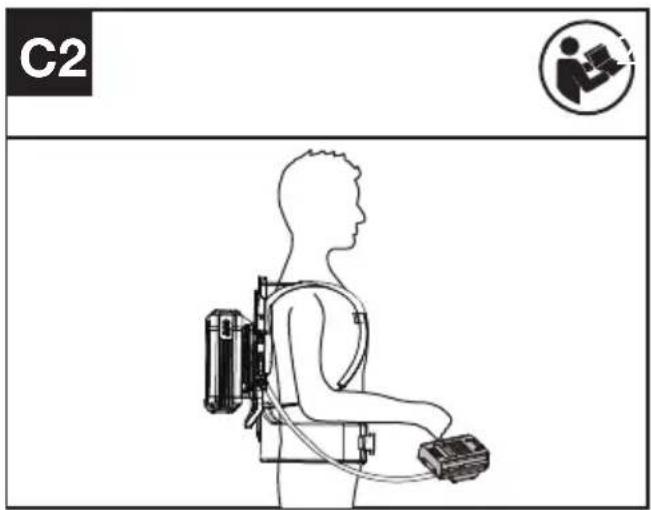

KYTKENTÄ REPPUVALJAISIIN (KS. KUVA C1,C2,C3)

Asenna akkuyksikkö reppuvaljaisiin ja liitä sitten valjaat koneeseen. Laita reppuvaljaat päälle.

Lisätietoja on reppuvaljaiden käyttöohjeessa.

C1

C2

C3

TRIMMERIN JA AKUN TESTAAMINEN (KS. KUVA D)

Hallintalaitteiden tarkistaminen

Etukytkinvipu ja takakytkinvipu

1. Irrota akku.
2. Paina ja vapauta etukytkinvipu ja takakytkinvipu. Jos takakytkinvipu tai etukytkinvipu on jumissa eikä pääse ponnahtamaan takaisin alkuperäiseen asentoonsa. Lopeta leikkurin käyttö ja ota yhteys huoltoliikkeeseen.

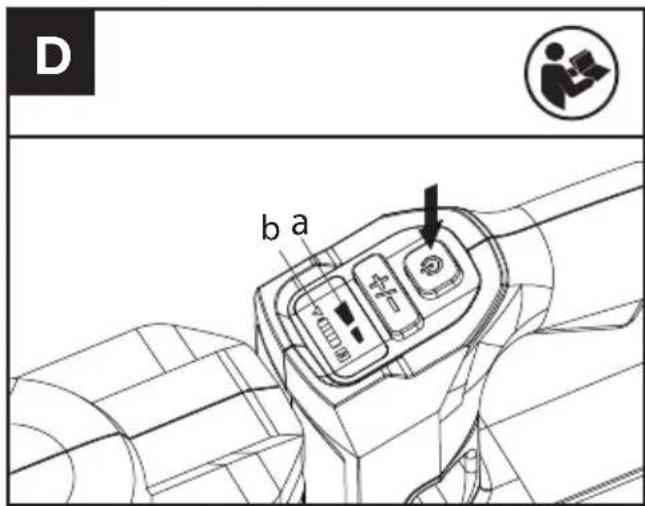

Näytön tarkistaminen

1. Asenna akku paikalleen.
2. Paina ja pidä On/Off-virtakytkintä painettuna. Tuote on päällä, kun LED (a) palaa.

Tuote on pois päältä, kun LED (a) ei pala.

1. Käynnistä kone painamalla ensin käyttäjän läsnäolokytkintä ja paina sitten kaasuliipaisinta. Trimmerin pää pyörii.
2. Jos varoitusvalo (b) syttyy tai vilkkuu, katso ratkaisut kohdasta Vianmääritys.
3. Vapauta kaasuliipaisin. Trimmerin pyörivä pää pysähtyy lyhyen viiveen jälkeen. Jos trimmerin pää jatkaa pyörimistä, irrota akku ja ota yhteys huoltoedustajaan.

D b a

KÄYTTÖ:

Käynnistäminen ja pysäyttäminen

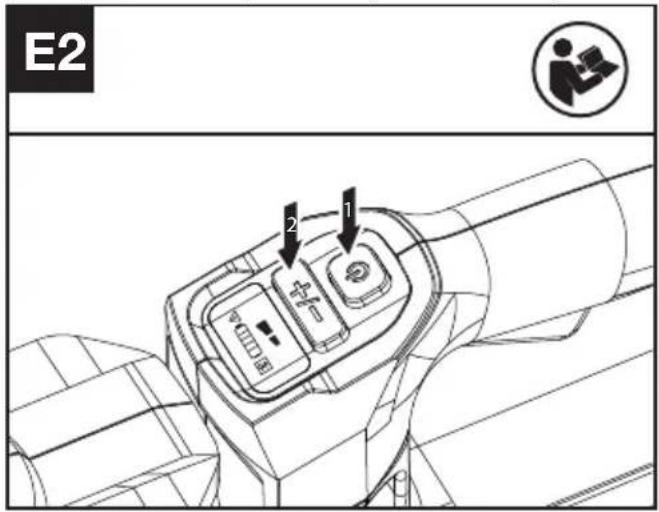

Nopeuden valitseminen

1. Paina virtakytkintä.
2. Valitse haluamasi nopeus painamalla

nopeudensäätöpainiketta (katso kuva E2).

E2 2 1

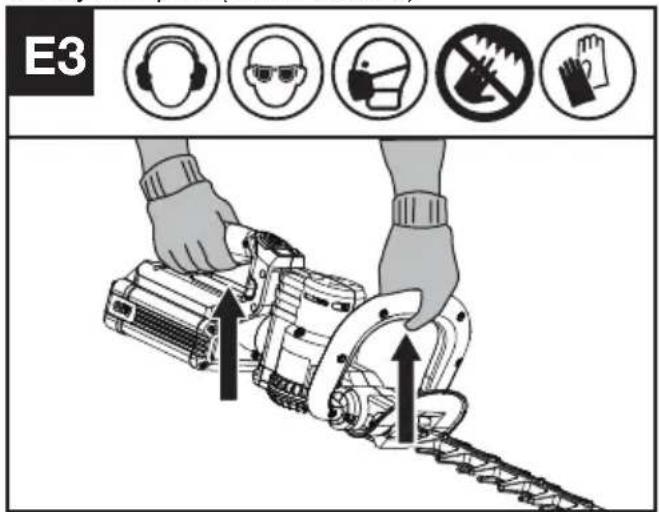

Käynnistä painamalla etukytkinvipua ja takakytkinvipua. (Katso kuva E3)

E3

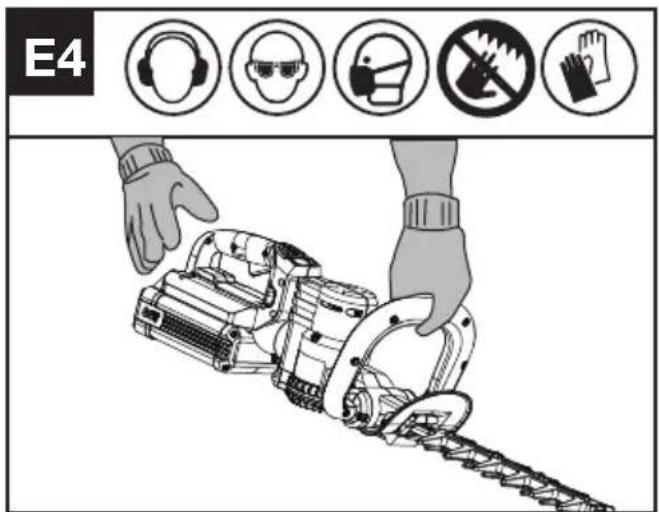

Vapauta takakytkinvipu ja etukytkinvipu pysäyttääksesi laitteen. (Katso kuva E4)

E4

Kun laitetta ei käytetä, sammuta pensasleikkuri ja irrota akku tai irrota se reppuvaljaista.

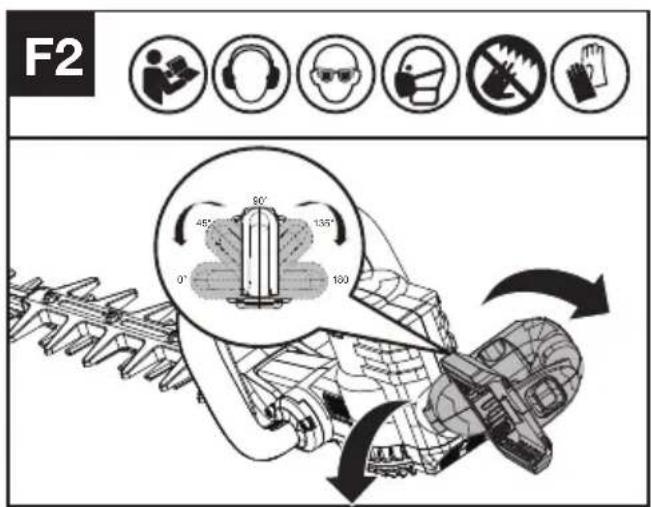

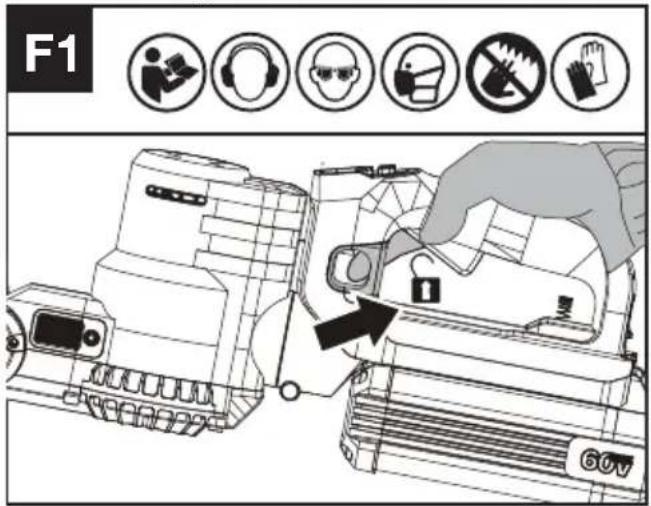

Kääntyvä takakahva (ks. kuvat F1 ja F2).

HUOM: Avaa lukituskytkimen lukitus ennen kääntämistä. Kun kahva on käännetty haluttuun asentoon, säädä sitä hieman, kunnes kuuluu naksahdus.

VAROITUS: Varmista aina ennen käyttöä, että kahva on lukittu haluttuun asentoon. Varmista aina, että lukituskytkin on lukittu ennen pensasleikkurin käynnistämistä. Älä käännä kahvaa, kun leikkuria käytetään.

F1 60V

F2 45° 90° 135° 0° 180°

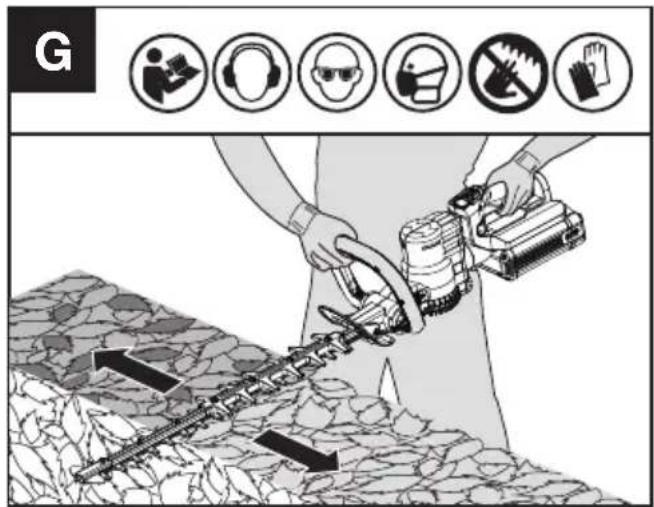

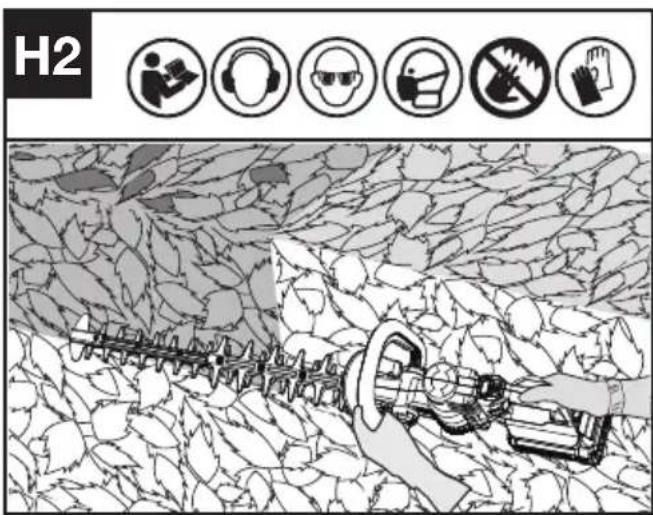

Pensasleikkurin käyttö

Ennen kuin leikkaat aluetta, tarkista se ensin ja poista kaikki vieraat esineet, jotka voivat lentää pois tai takertua teriin. Pidä leikkuria aina molemmin käsin ja terä poispäin itsestäsi, ennen kuin kytket sen päälle.

Kun leikkaat uutta kasvustoa, pyyhkäise laitteella leveästi, jotta kasvuston varret kulkeutuvat suoraan terään.

Anna leikkuuterien saavuttaa täysi nopeus ennen leikkaamista. Pidä leikkuuterät käytön aikana etäällä ihmisistä ja esineistä, kuten seinistä, suurista kivistä, puista, ajoneuvoista jne.

Jos terä pysähtyy, pysäytä trimmeri välittömästi.

Vapauta kaksi kytkinvipua ennen kuin yrität poistaa juuttuneita roskia leikkuuteristä.

Käytä käsineitä leikatessasi piikkisiä kasveja.

Älä yritä leikata kasvuston varsia, jotka ovat liian paksuja leikkuuterälle.

Leikkaus ylhäältä (ks. kuva G)

Käytä leveää pyyhkäisevää liikettä. Paras leikkaustulos saadaan, kun leikkuuterät kallistetaan hieman alaspäin liikesuunnassa.

VAROITUS:Jos osia puuttuu tai ne ovat vaurioituneet tai rikki, älä käytä pensasleikkuria, ennen kuin kaikki vaurioituneet osat on vaihdettu tai korjattu. Jos tätä ei noudateta, seurauksena voi olla vakava henkilövahinko. DO ÄLÄ KÄYTÄ ILMAN ETUKAHVAA JA TURVASUOJUSTA.

G

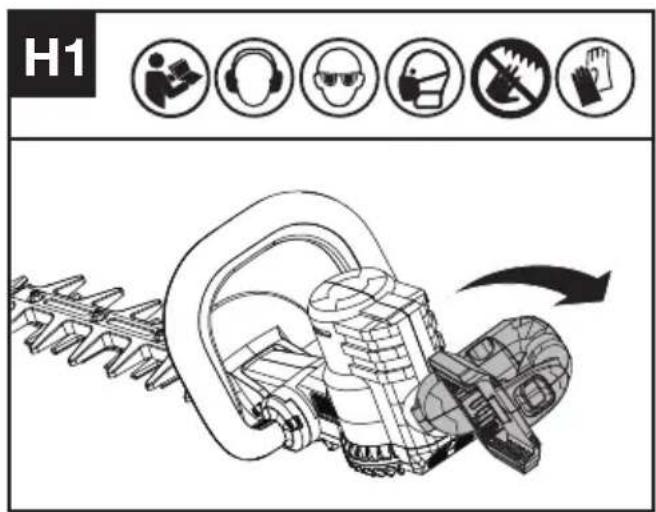

Leikkaus sivulta (Katso kuvat H1, H2)

Kun leikkaat pensasaidan sivuja, aloita alareunasta ja leikkaa ylöspäin, jolloin pensasaita kapenee ylhäältä sisäänpäin. Tämä muoto paljastaa suuremman osan pensasaidasta, mikä johtaa tasaisempaan kasvuun.

VAROITUS: Lopeta leikkurin käyttö ennen kahvan kääntämistä.

H1 ←→

H2

KULJETUS

Trimmerin kuljettaminen

1. Sammuta trimmeri ja irrota akku.
2. Kun kuljetat trimmeriä käsin, pidä kiinni varren keskiosasta leikkuupää taaksepäin ja varmista, että kone on samansuuntaisessa asennossa maanpinnan kanssa.
3. Kun kuljetat trimmeriäsi ajoneuvossa, kiinnitä ja sijoita se siten, että se ei liiku tai vahingoitu.

Akun kuljettaminen

1. Varmista, että akku on turvallisessa kunnossa.
2. Käytä akkua kuljetettaessa ei-johtavaa pakkausta.
3. Sisältyviin litiumioniakkuihin soveletaan vaarallisia aineita koskevaa lainsäädäntöä.
   Kuljeta akkuja vain, jos akkukotelo on vahingoittumaton. Pakkaa akut niin, että ne eivät pääse liikkumaan pakkauksessa.

HUOLTOTOIMENPITEET

VAROITUS! Irrota akku aina ennen trimmerin huoltotoimenpiteitä.

Irrota akku pensasleikkurista ennen säätö-, huolto- tai kunnossapitotöitä.

Sähkötyökalussa ei ole osia, joita käyttäjä voi huoltaa. Älä koskaan käytä vettä tai kemiallisia puhdistusaineita sähkötyökalun puhdistamiseen. Pyyhi puhtaaksi kuivalla liinalla. Säilytä sähkötyökalua aina kuivassa paikassa. Pidä moottorin tuuletusaukot puhtaina. Pidä kaikki hallintalaitteet pölyttöminä.

Leikkuuterän voitelu (Ks. kuva I1)

HUOM: On tärkeää käyttää vain suositeltua voiteluöljyä (esim. WD-40) terän vaurioitumisen välttämiseksi.

11

Vaihteiston voitelu (ks. kuvat I2, I3)

Irrota tulppa vaihdekotelosta. Voitele vaihdekotelo öljyaukon kautta 50 käyttötunnin välein. Irrota vaihdelaatikon kannen ruuvit ja irrota kansi. Voitelu 300 käyttötunnin välein

HUOM: Voitele pensasleikkurin vaihdekotelo rasvalla parhaan toiminnan ja pidemmän käyttöiän varmistamiseksi. (SHELL Gadus S2 V220 1).

12

13

Teroittaminen

VAROITUS:Älä käytä konetta tylsillä tai vaurioituneilla leikkuuterillä, sillä se aiheuttaa ylikuormitusta ja huonon suorituskyvyn. Kun leikkuuteho alkaa heikentyä, vie terä teroitettavaksi ammattilaiselle. Käytä aina suojakäsineitä käsitellessäsi leikkurin terää, ja teroita vain terän leikkaavaa reunaa.

Teroita vain terän leikkaava reunaa. Älä hio leikkuuterän tai sen suojuksen tylppiä ulkonevia osia. Käytä hiomakiveä poistaaksesi metalliroskat leikkuureunasta. Puhdista pöly terästä teroituksen jälkeen turvallisella tavalla.

Ilmansuodattimen puhdistaminen (Katso kuvat J1, J2)

1. Puhdista alue ilmansuodattimen ympäriltä. Käytä kosteaa liinaa tai pehmeää harjaa.
2. Irrota ja poista ilmansuodatin.
3. Pese ilmansuodatin juoksevalla vedellä lian poistamiseksi.
4. Anna ilmansuodattimen kuivua ilmassa. Asenna se sitten takaisin koteloon kiristämällä ruuvia.

1. Sammuta trimmeri ja irrota akku.
2. Älä käytä aggressiivisia pesuaineita tai liuottimia. Puhdista kone käytön jälkeen kostealla liinalla, joka on kastettu mietoon pesuaineeseen.
3. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä ja kuivalla harjalla tai liinalla.
4. Älä suihkuta vettä moottorin ja sähkökomponenttien päälle.
5. Älä käytä painepesuria koneen puhdistamiseen.

SÄILYTYS

1. Irrota akkuyksikkö trimmeristä ennen säilömistä.
2. Säilö trimmeri ja akku kuivaan ja turvalliseen paikkaan, johon lapset ja muut luvattomat henkilöt eivät pääse käsiksi. Irrota leikkuuvaruste, jos sitä ei käytetä pitkään aikaan.
3. Säilytä akkua vain 5 °C:n (41 °F) ja 25 °C:n (77 °F) välisellä lämpötila-alueella. Älä esimerkiksi jätä akkua autoon kesäaikaan.
4. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laite ei käynnisty.

AKKUTYÖKALUILLE

Suositeltava ympäristön lämpötila-alue akun tyhjentymiselle on (-20 °C\~45 °C).

Suositeltava ympäristön lämpötila-alue latausjärjestelmälle latauksen ajaksi on (-5 °C\~45 °C).

VIANETSINTÄ

Seuraavassa taulukossa esitetään ongelmia ja toimenpiteitä, joita voit suorittaa, jos koneesi ei toimi oikein.

VAROITUS: Sammuta kone ja irrota akku ennen vianetsinnän suorittamista.

TRIMMERI

Ongelmat Mahdolliset syyt Korjaavat toimenpiteet
Akun LED-merkkivalo vilkkuu	Akun lataustaso on alhainen. Lataa akku.
Punainen LED-virhevalo vilkkuu	Ylikuormitus. Leikkuuvaruste on	jumiutunut. Deaktivoi tuote.Irrota akku. Puhdista leikkuulaite ei-toivotuista materiaaleista.
	Lämpötilaongelma. Anna tuotteen jäähtyä.
	Muut ongelmat	Ota yhteyttä huoltoedustajaan
Laite ei käynnisty Roskaa	akun liittimissä. Puhdista akun liittimet paineilmalla tai pehmeällä harjalla.
	Muut ongelmat Ota yhteyttä huoltoedustajaan.
Trimmeri toimii ajoittain Akkua ei ole asetettu kokonaan laitteeseen.		Asenna akku kokonaan paikalleen.
		Mahdollinen sähköongelma. Ota yhteyttä huoltoedustajaan.
Liiallinen tärinä/melu.	Leikkuuvarusteen ongelma.Kone on viallinen.	Vaihda leikkuuvaruste.Ota yhteyttä huoltoedustajaan.

AKKU

Ongelmat Mahdolliset syyt Korjaavat toimenpiteet
LED-virhevalo palaa	Akku on tyhjä Lataa akku. Jos akku ei lataudu, ota yhteys huoltoedustajaan.
	Lämpötilaongelma. Käytä akkua ympäristössä, jossa lämpötila on latauksen aikana -5 °C – 45 °C (23 °F – 113 °F) ja -20 °C – 45 °C (-4 °F – 113 °F) akun tyhjenemisen aikana.
	Muut Ota yhteyttä huoltoedustajaan.

TEKNISET TIEDOT

Tyyppi: KC200 KC200.X (200- koneen nimitys, joka edustaa akkupensasleikkuria)

	KC200 KC200.X**
Nimellisjännite	60 V --- MAX ***
Leikkausnopeus	2800/3200 SPM
Terän pituus 63 cm (25")
Hampaiden väli	38 mm (1.5 inch)
IP-luokitus	IPX4
Koneen paino (paljas työkalu)	4.0 kg (8.8 lbs)

**X = 1-999, A-Z, M1-M9 ovat vain eri asiakkaille, näiden mallien välillä ei ole turvallisuuteen liittyviä muutoksia. *** Jännite mitattu ilman kuormitusta. Aloitusakkujännite saavuttaa 60 voltin maksimin. Nimellisjännite on 54 volttia.

Suosittelemme lisävarusteiden ostamista samalta jälleenmyyjältä, jolta ostit työkalun. Katso lisätietoja lisävarusteiden pakkauksesta. Liikkeen henkilökunta voi auttaa ja neuvoa.

AKKUYKSIKÖN TEKNISET TIEDOT (VALINNAINEN)

Bluetooth-taajuusalueet	2400-2483.5 MHz
Bluetoothin suurin lähetysteho	8 dBm

MELUPÄÄSTÖT

A-painotettu äänenpaine	L_pA = 80.4dB(A)
K_pA	3 dB(A)
A-painotettu ääniteho L	_wA = 91.4 dB(A)
K_wA	3 dB(A)
Käytä kuulosuojaimia.

TÄRINÄTASOT

Tärinän kokonaisarvot (triaksivektorisumma) määritetään standardin EN 62841 mukaisesti:

Tyypillinen painotettu tärinä	a	_h=3.06 m/s^2
Epävarmuus K =1.5 m/s2

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu vakiotestausmenetelmän mukaisesti, ja niitä voidaan käyttää yhden työkalun vertaamiseen toiseen.

Ilmoitettua tärinän kokonaisarvoa ja ilmoitettua melupäästöarvoa voidaan käyttää myös altistumisen alustavassa arvioinnissa.

VAROITUS: Sähkötyökalun todellisen käytön aikaiset tärinä- ja melupäästöt voivat poiketa ilmoitetusta arvosta riippuen tavoista, joilla työkalua käytetään, erityisesti siitä, minkälaista työkappaletta käsitellään seuraavien esimerkkien ja muiden työkalun käyttötapaan liittyvien variaatioiden mukaisesti:

Työkalun käyttötapa ja leikattavat tai porattavat materiaalit.

Työkalu on hyvässä kunnossa ja hyvin huollettu.

Työkalun oikean lisävarusteen käyttö ja sen varmistaminen, että se on terävä ja hyvässä kunnossa.

Kahvojen otteen tiukkuus ja se, käytetäänkö tärinää ja melua ehkäiseviä lisävarusteita.

Työkalua käytetään sen suunnittelun ja näiden ohjeiden mukaisesti.

Tämä työkalu voi aiheuttaa tärinäsairauden, jos sen käyttöä ei hallita asianmukaisesti.

VAROITUS: Jotta altistumistason arvioiminen todellisissa käyttöolosuhteissa olisi tarkkaa, siinä olisi otettava huomioon myös kaikki käyttöjakson osat, kuten ajat, jolloin työkalu on pois päältä, ja ajat, jolloin se on tyhjäkäynnillä, mutta ei varsinaisesti tee työtä. Tämä voi vähentää altistumistasoa merkittävästi koko työjakson aikana.

Auttaa minimoimaan tärinä- ja melualtistumisriskin.

Käytä aina teräviä talttoja, poria ja teriä.

Huolla tätä työkalua näiden ohjeiden mukaisesti ja pidä se hyvin voideltuna (tarvittaessa).

Jos työkalua käytetään säännöllisesti, investoi tärinää ja melua ehkäiseviin lisävarusteisiin.

Suunnittele työaikataulusi niin, että tärisevien työkalujen käyttö jakautuu useammalle päivälle.

YMPÄRISTÖNSUOJELU

Elektroniikkaromua ei saa hävittää kotitalousjätteen mukana. Toimita elektroniikkaromu asianmukaisiin

keräyspisteisiin. Kysy kierrätysohjeita paikallisviranomaisilta tai jälleenmyyjältä.

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Ilmoita, että tuote,

Selostus Akkukäyttöinen pensasleikkuri

Type KC200 KC200.X (200-(koneen

käyttötarkoitus, pensasleikkuri)

Toiminto Pensasaitojen ja harjojen leikkaaminen

Täyttää seuraavien direktiivien määräykset:

2006/42/EC, 2014/30/EU, 2011/65/

EU&(EU)2015/863, 2000/14/EC ja sen lisäys 2005/88/EC

2000/14/EC ja sen lisäys 2005/88/EC:

- Yhdenmukaisuuden arviointi perusteilla: Liite V

- Mitattu äänenvoimakkuuden taso

91.4 dB (A)

- Ilmoitettu taattu äänenvoimakkuuden taso 96 dB (A)

Yhdenmukaiset standardit

EN 62841-1, EN 62841-4-2, EN ISO 3744, EN

55014-1, EN 55014-2

EN 300328,

EN 301489-1/-17,

EN 50663

Henkilö valtuutettu laatimaan tekninen tiedosto, Nimi Marcel Filz

Osoite Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M C E

2022/11/17

Allen Ding

Apulais Pääinsinööri, testaus ja sertifiointi

Positec Technology (China) Co., Ltd
