KÄYTTÖOHJE KC240.9 KRESS

Tuoteturvallisuus....242

Kokoaminen ja käyttö....245

Kuljetus....250

Huoltotoimenpiteet....251

Puhdistus....251

Säilytys....252

Vianmääritys....252

Tekniset tiedot....253

FIN

Ympäristönsuojelu....254

Vaatimustenmukaisuusvakuutus....254

JOHDANTO

Hyvä asiakas,

Kiitos, että olet ostanut tämän Kress Commercial-tuotteen. Olemme omistautuneet kehittämään korkealaatuisia tuotteita, jotka täyttävät kaupallisen maisemoinnin vaatimukset.

Kress-tuotemerkki on synonymymi korkealaatuiselle palvelulle. Jos sinulla on kysyttävää tai huolenaiheita tuotteestasi vuosien kuluessa, ota yhteyttä kauppiaaseesi tai asiakaspalvelutiimiimme saadaksesi apua.

Olemme vakuuttuneita siitä, että nautit työskentelystä Kress-tuotteesi kanssa tulevien vuosien ajan.

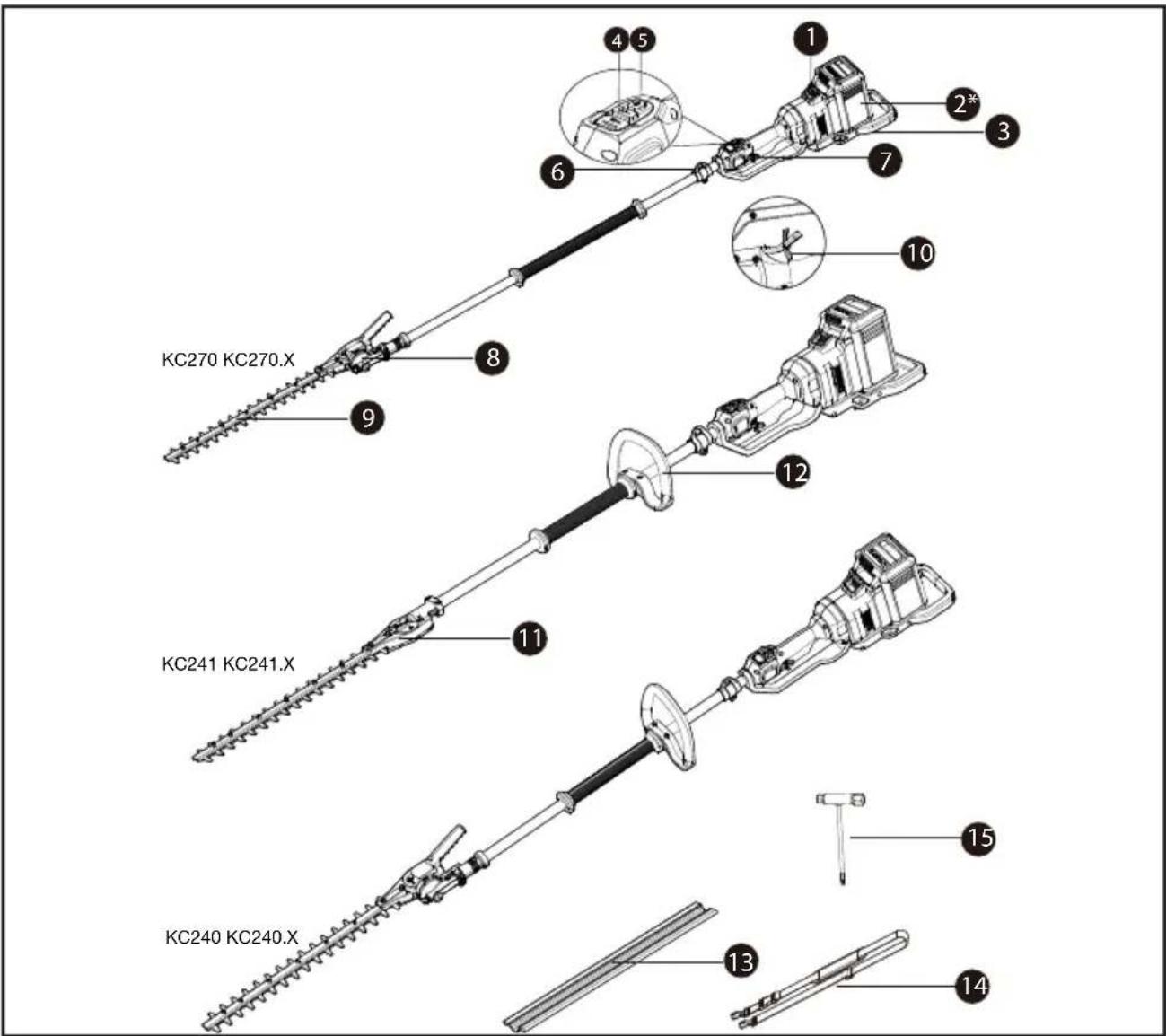

KÄYTTÖTARKOITUS

Kone on tarkoitettu pensasaitojen ja pensaiden leikkaamiseen kevyeen ja raskaaseen kaupalliseen käyttöön.

VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite “sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS
a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.

c) Älä käytä laitetta sateessa tai märissä olosuhteissa. Tämä voi lisätä sähköiskun vaaraa. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laite ei käynnisty. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä sekä kuivalla harjalla tai liinalla.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä

johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää maavuotokatkaisijaa.

Maavuotokatkaisijan käyttö vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisomaasennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviiin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

h) Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. etkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa

sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistysriskin.
d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
e) Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjauttaa mahdolliset viat ennen käyttöönottoa. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.
f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.
h) Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.
5) AKKUKÄYTTÖISTEN SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO
a) Lataa akku vain valmistajan määräämässä latauslaitteessa. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
b) Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet.

Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

d) Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
e) Älä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.
f) Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C asteen lämpötilalle altistaminen saattaa aiheuttaa räjähdyksen.
g) Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.
6) HUOLTO
a) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.
b) Älä missään tapauksessa yritä itse korjata vaurioituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutettu huoltopiste.

PENSASLEIKKURIN TUR- VALLISUUSVAROITUKSET:

a) Älä käytä pensasleikkuria huonossa säässä, erityisesti ukonilman aikana. Tämä vähentää salamaniskun riskiä.
b) Pidä kaikki virtajohdot ja kaapelit poissa leikkausalueelta. Virtajohdot tai kaapelit voivat olla piilossa pensaissa tai puissa ja voivat vahingossa katketa terällä.
c) Käytä kuulosuojaimia. Riittävä suojavarustus vähentää kuulon menettämisen riskiä.
d) Pidä pensasleikkurista vain eristetyistä kahvoista, koska terä voi osua piilossa oleviin johtoihin. Terän osuessa jännitteiseen johtoon pensasleikkurin paljaat metalliosat voivat tulla jännitteisiksi ja aiheuttaa käyttäjälle sähköiskun.
e) Pidä kaikki kehon osat poissa terästä. Älä poista leikattua materiaalia tai pidä leikattavasta materiaalista, kun terät liikkuvat. Terät jatkavat liikettään kytkimen sammuttamisen jälkeenkin. Hetken huolimattomuus pensasleikkuria käytettäessä voi johtaa vakavaan henkilövahinkoon.
f) Poistaessa tukkeutunutta materiaalia tai huoltaessa pensasleikkuria varmista, että kaikki virtakytkimet ovat pois päältä ja akkupaketti on poistettu tai irrotettu. Odottamaton pensasleikkurin käynnistyminen tukkeutuneen

materiaalin poistamisen tai huoltamisen aikana voi johtaa vakavaan henkilövahinkoon.

g) Kuljeta pensasleikkuria kahvasta terän ollessa pysähdyksissä ja varmista, ettet käytä mitään virtakytkintä. Pensasleikkurin asianmukainen käsittely vähentää tahattoman käynnistyksen riskiä ja sitä kautta terien aiheuttamia henkilövahinkoja.
h) Käytä aina teräsuojaa pensasleikkuria kuljetettaessa ja säilytettäessä. Pensasleikkurin asianmukainen käsittely vähentää terien aiheuttaman henkilövahingon riskiä.
i) Tarkista pensaat ja pensaat vieraiden esineiden varalta, kuten lankaverkot ja piilossa oleva johdotus.
j) Pidä pensasleikkuria oikein, esimerkiksi molemmilla käsillä, jos kaksi kahvaa on tarjolla.
k) Pensasleikkuria on tarkoitettu käytettäväksi maanpinnalla eikä tikkailla tai millään muulla epävakaalla alustalla.
I) Ennen pensasleikkurin käyttöä käyttäjän tulisi varmistaa, että kaikkien liikkuvien osien (esim. jatkettu akseli ja nivelelementti) lukituslaitteet, jos sellaisia on, ovat lukitussa asennossa.
m) Huolla säädettäviä pysäytysmekanismeja säännöllisin väliajoin.

VARRELLISEN PEN- SASLEIKKURIN TURVAL- LISUUSVAROITUKSET

a) Vähentääksesi sähköiskun riskiä, älä koskaan käytä pidennettyä varrellista pensasleikkuria sähkölinjojen lähellä. Kosketus sähkölinjoihin tai käyttö niiden läheisyydessä voi aiheuttaa vakavia vammoja tai sähköiskun, joka voi johtaa kuolemaan.
b) Käytä aina kahta kättä käyttäessäsi varrellista pensasleikkuria. Pidä varrellisesta pensasleikkurista molemmilla käsillä hallitaksesi sitä paremmin ja välttääksesi hallinnan menettämisen.
c) Käytä aina päähinettä käyttäessäsi varrellista pensasleikkuria pääsi yläpuolella. Putoava aines voi aiheuttaa vakavia henkilövahinkoja.

AKUN TURVAOHJEET

a) Älä pura, avaa tai revi nappiparistoja tai akkua.
b) Älä aiheuta akkuun oikosulkuja. Älä säilytä akkuja sattumanvaraisesti laatikossa tai kaapissa, jossa ne voivat joutua oikosulkuun toistensa tai muiden metalliesineiden kanssa. Kun akku ei ole käytössä, pidä se kaukana muista metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat muodostaa yhteyden päätteiden välille. Akkujen päätteiden yhteiset oikosulut voivat aiheuttaa palovammoja tai tulipalon.
c) Älä altista akkua kuumuudelle tai tulelle. Älä

säilytä sitä suorassa auringonvalossa.

d) Älä kohdista akkuun mekaanisia iskuja
e) Jos paristo vuotaa, älä päästä nestettä kosketuksiin ihon tai silmien kanssa. Jos näin käy, huuhtele kosketusalue runsaalla vedellä ja hakeudu lääkärin hoitoon
f) Pidä akku puhtaana ja kuivana.
g) Pyyhi akun päätteet puhtaalla, kuivalla liinalla, jos ne ovat likaantuneet.
h) Akku on ladattava ennen käyttöä. Käytä aina oikeaa laturia ja oikeita latausmenetelmiä.
i) Älä jätä akkua ladattavaksi pitkään, jos sitä ei käytetä.
j) Pitkän varastointiajan jälkeen voi olla välttämätöntä ladata ja purkaa akku useita kertoja maksimaalisen suorituskyvyn saavuttamiseksi.
k) Lataa vain Kress in määrittelemällä laturilla. Älä käytä mitään muuta kuin laitteen toimitukseen kuuluvaa laturia. Laturi, joka sopii yhteen akkuun voi aiheuttaa tulipalon vaaran, jos sitä käytetään toisenlaisessa akussa.
I) Älä käytä mitään akkua, jota ei ole suunniteltu käytettäväksi kyseisessä laitteistossa.
m) Pidä akku lasten ulottumattomissa.
n) Säilytä tuotteen alkuperäiset asiakirjat tulevaa käyttöä varten.
o) Poista akku laitteesta, kun laitetta ei käytetä.
p) Hävitä käytetty akku oikein.
q) Alä sekoita laitteeseen eri valmistuksen, kapasiteetin, koon tai tyypin paristoja.
r) Pidä akku poissa mikroaaltojen ja korkean paineen vaikutusalueelta.
s) Advarsel! Brug ikke ikke-genopladelige batterier.

SÄILYTÄ NÄMÄ OHJEET

LANGATTOMAN TUOT-TEEN KÄYTTÖOPPAAN VAATIMUKSET

a) Tämän laitteen käyttö edellyttää seuraavia kahta ehtoa:

(1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja
(2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

b) Varoitus: Muutokset tähän laitteeseen, joita vaatimustenmukaisuudesta vastaava taho ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta.

c) HUOMAA: Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi aiheuttaa haitallisia häiriöitä radioviestintään. Ei kuitenkaan ole mitään takeita siitä, ettei häiriöitä esiinny. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotossa, mikä voidaan todeta kytkemällä laite pois päältä ja

päälle, käyttäjää kehotetaan yrittämään korjata häiriöt yhdellä tai useammalla seuraavista toimenpiteistä:

• Suuntaa vastaanottoantenni uudelleen tai siirrä se muualle.
• Lisää laitteen ja vastaanottimen välistä etäisyyttä.
• Kytke laite pistorasiaan, jonka virtapiiri on eri kuin se, johon vastaanotin on kytketty.
• Kysy apua jälleenmyyjältä tai kokeneelta radio-/tv-teknikolta.

SYMBOLIT

	Loukkaantumisriskinvähentämiseksi käyttäjän onluettava käyttöohjeet.
	VAROITUS
	Käytä silmäsuojaimia
	Käytä kuulosuojaimia
	Käytä pölymaskia
	Käytä pääsuojusta
	Käytä suojakäsineitä
	Hold hendene unna
	Pysy riittävän etäisyyden päässäsähkölinjoista

	Romutettuja sähkölaitteita ei saa heittää pois talousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.
	Ympäristöystävällinen hävittäminen. Vanhoja sähkölaitteita ei saa hävittää tavallisen kotijätteen mukana, vaan ne on hävitettävä erikseen. Yksityishenkilöiden kautta tapahtuva jätehuolto yhteisessä keräyspisteessä on maksutonta. Vanhojen laitteiden omistaja on velvollinen tuomaan laitteet tällaisiin tai tällaisia vastaaviin keräyspisteisiin. Tällä pienellä henkilökohtaisella panostuksella edistät arvokkaiden raaka-aineiden kierrätystä ja myrkyllisten aineiden käsittelyä.
	Älä hävitä tulessa
	Akkujen sisältö voi joutua veden kiertoon, jos ne hävitetään virheellisesti. Älä hävitä akkuja lajittelemattomana kotitalousjätteenä.
	Litiumioniakku Tämä tuote on merkitty symbolilla, joka liittyy kaikkien akkujen ja akkujen "erilliseen keräämiseen".
Li-Ion	Sitten se kierrätetään tai poistetaan ympäristövaikutusten vähentämiseksi. Akku saattaa olla haitallista ympäristölle ja ihmisten terveydelle, koska se sisältää haitallisia aineita.
	Ta ut batteriene för justering, service eller vedlikehold utføres.

ASENNUS & OPERAATIO

HUOM: Lue ohjekirja huolellisesti ennen työkalun käyttöä.

ENNEN KÄYTTÖÄ:

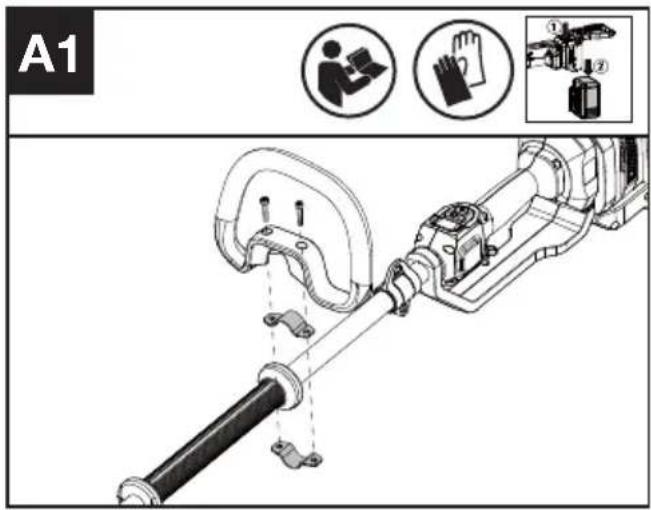

Etukahvan kokoaminen (ks. kuva A1)

A1 ① ②

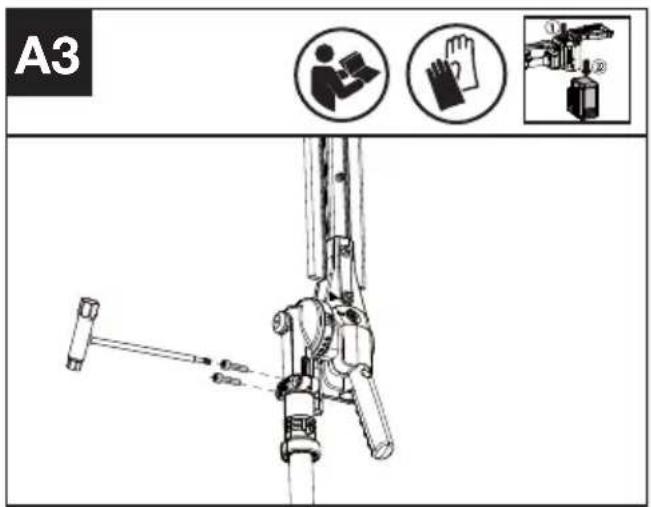

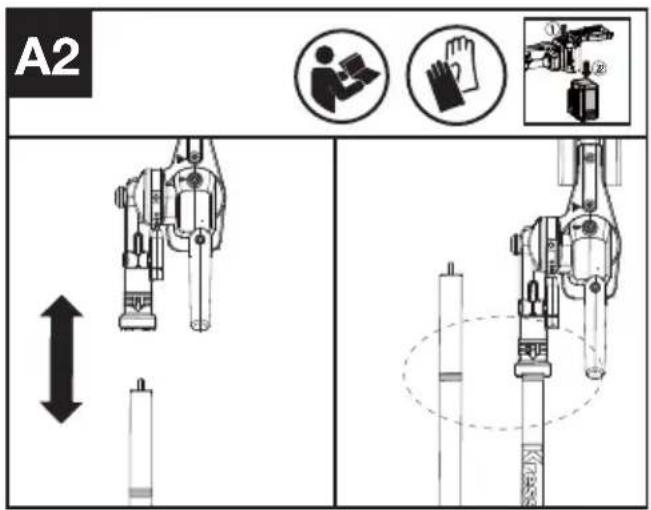

Leikkuulaitteen kokoaminen (ks. kuva A2, A3)

A2 ↑ ↓

A3

Kiinnitä leikkausliite tolppaan, varmistaen, että leikkausliite peittää kokonaan etiketin valkoisen osan. Kiristä ruuvit.
HUOMAUTUS: pidä terä pystysuorassa ylöspäin.

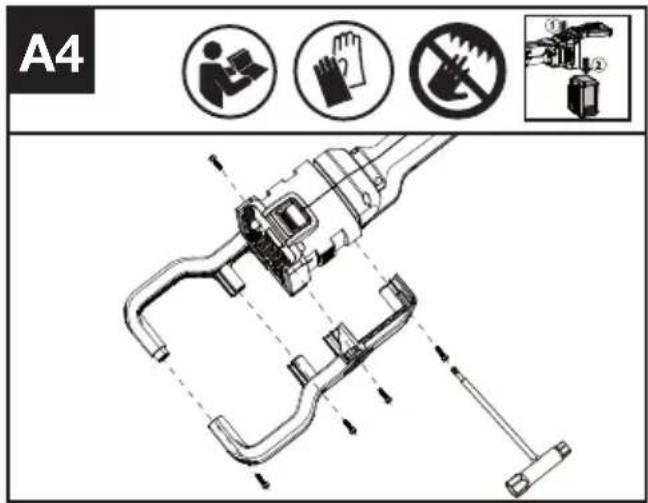

Takakahvan kokoaminen (ks. kuva A4)

A4 ① ②

KÄYTTÖ:

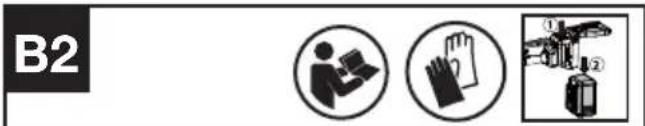

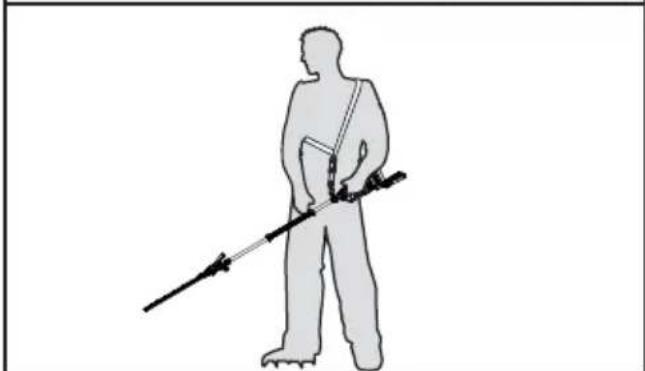

Olkahihnan asentaminen (ks. kuva B1, B2)

1. Säädä olkahihnan pituutta niin, että karbiinihaka on noin käden leveyden verran lantiosi yläreunan alapuolella.
2. Kytke olkahihnan karabiineri reunaleikkurin varressa olevaan olkahihnan asennuskohtaan.

B1 ① ②

B2

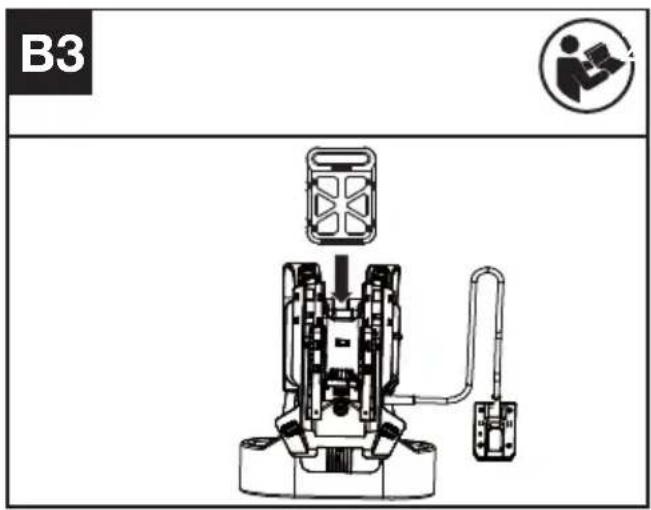

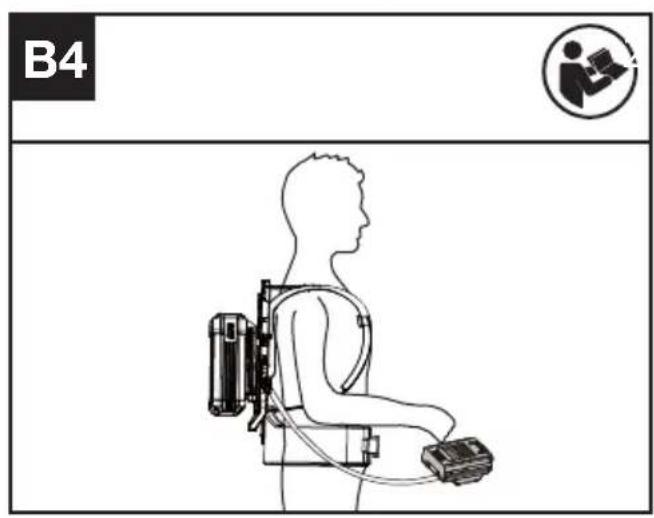

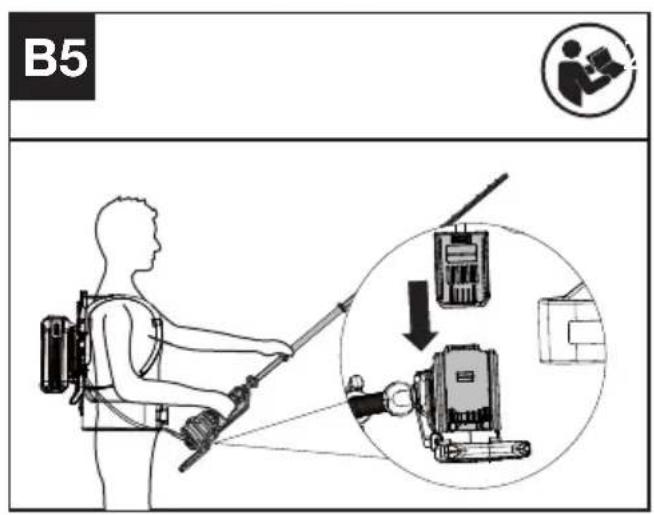

Kytkentä reppuvaljaisiin (ei sisälly)(ks. kuva B3, B4, B5)
Asenna akkuyksikkö reppuvaljaisiin ja liitä sitten

valjaat koneeseen. Laita reppuvaljaat päälle. Lisätietoja on reppuvaljaiden käyttöohjeessa.

B3

B4

B5

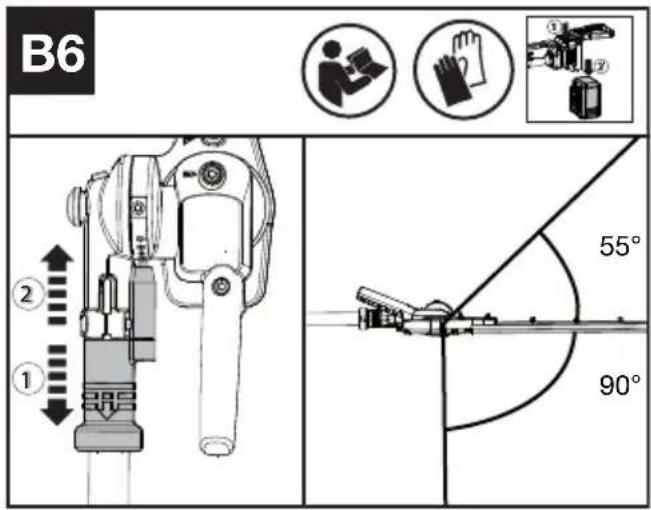

Terän kulman säätäminen (ks. kuva B6)

VAROITUS! Irrota akkupakkaus ennen terän kulman säätämistä.

VAROITUS! Pidä teräsuojus kunnolla paikallaan säädettäessä terän kulmaa.

1. Vedä säätöhela alas, valitse haluttu terän kulma ja vapauta säätöhela. Varmista, että reiät ovat kohdakkain ja asetettuina.
2. Leikkuuterien kulmaa voi säätää 55 astetta ylöspäin ja 90 astetta alaspäin.

B6 ① ② ③ ④ 55° 90°

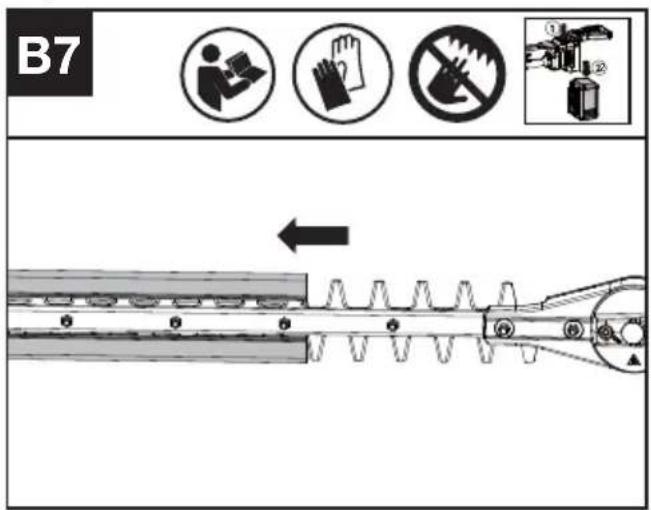

Poista teräsuoja ennen käyttöä. (ks. kuva B7)

B7 ① ②

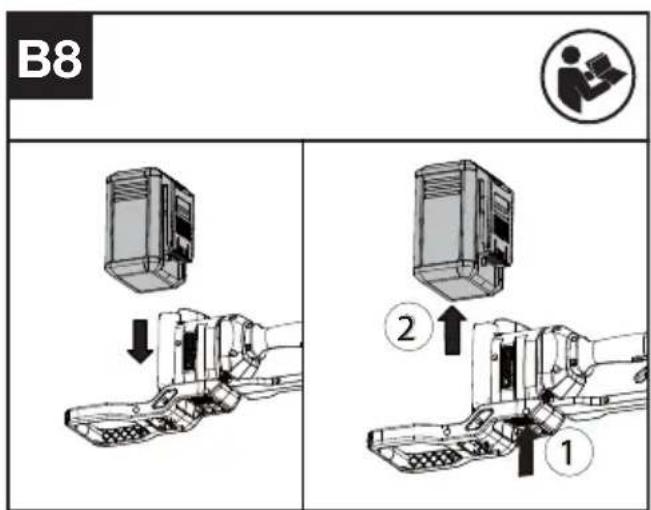

Akkuyksikön asentaminen ja irrottaminen (Ks. kuva B8)

B8 ② ①

1. Liu'uta akkuyksikköä niin pitkälle akkulokeroon, että kuulet naksahduksen.
2. Vapauta akkuyksikkö työkalusta painamalla akun vapautuspainiketta.

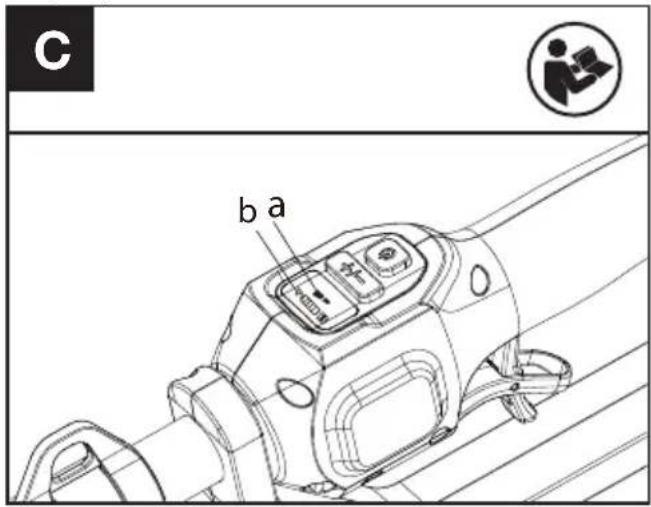

Trimmerin ja akun testaaminen (ks. kuva C)

Näytön tarkistaminen

1. Asenna akku paikalleen.
2. Paina ja pidä On/Off-virtakytkintä painettuna.

Tuote on päällä, kun LED (a) palaa.

Tuote on pois päältä, kun LED (a) ei pala.

1. Käynnistä kone painamalla ensin käyttäjän läsnäolokytkintä ja paina sitten kaasuliipaisinta. Trimmerin pää pyörii.
2. Paina turvalukon vapautusvipua ja sen jälkeen kaasukahvan liipaisinta käynnistääksesi laitteen.
3. Päästä irti kaasukahvan liipaisimesta lopettaaksesi pensasleikkurin käytön. Jos pensasleikkuri ei pysähdy, poista akku ja ota yhteys huoltoliikkeeseen.

C b a

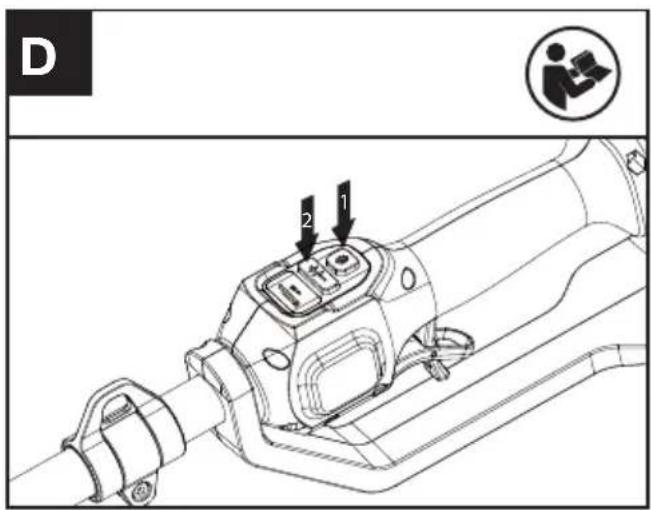

Nopeuden valitseminen (ks. kuva D)

1. Paina virtakytkintä.
2. Valitse haluamasi nopeus painamalla nopeudensäätöpainiketta.

D 2 1

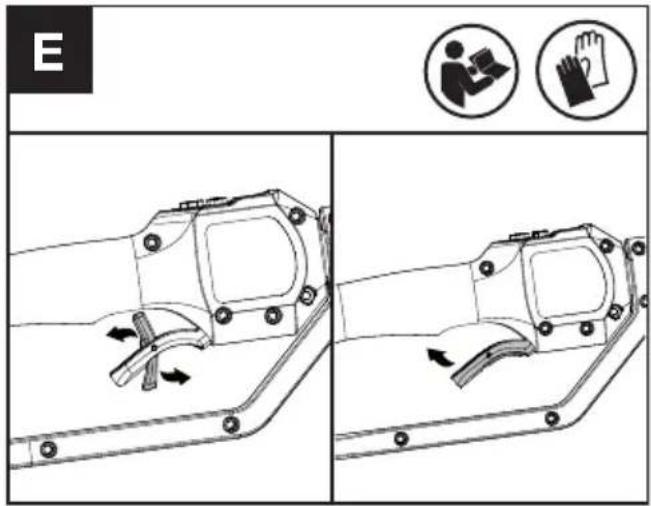

Ennen käynnistämistä sinun tulisi painaa turvalukon vapautusvipua. (ks. kuva E)

E

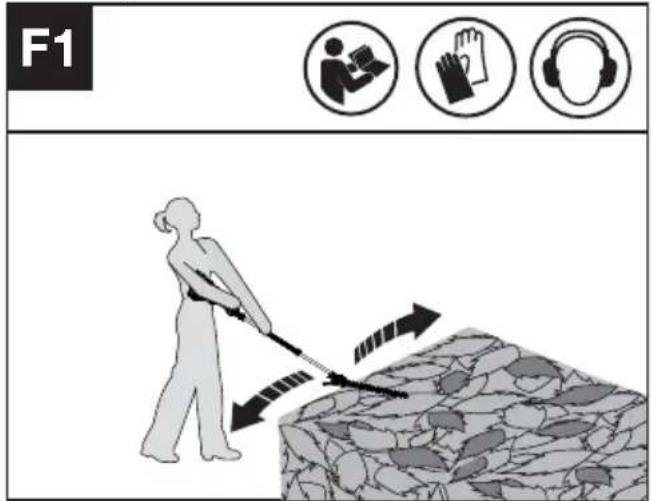

Leikkaaminen maanpinnan suuntaisesti (ks. kuva F1)

F1 Person using a device Hand gesture Headphones

1. Pidä terät maanpinnan suuntaisena.
2. Kävele hitaasti ja tasaisesti eteenpäin.

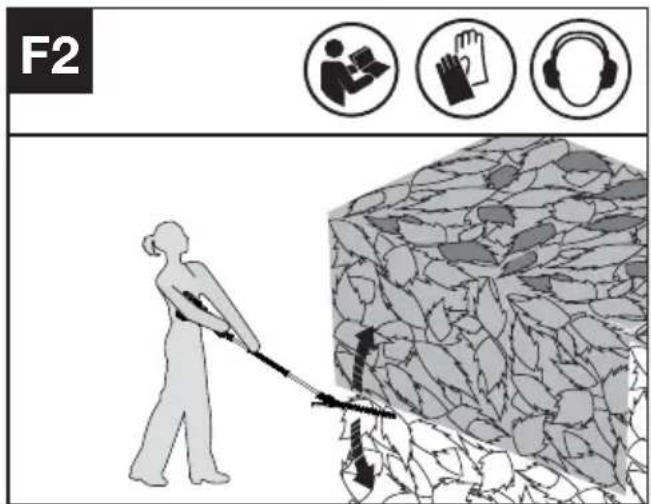

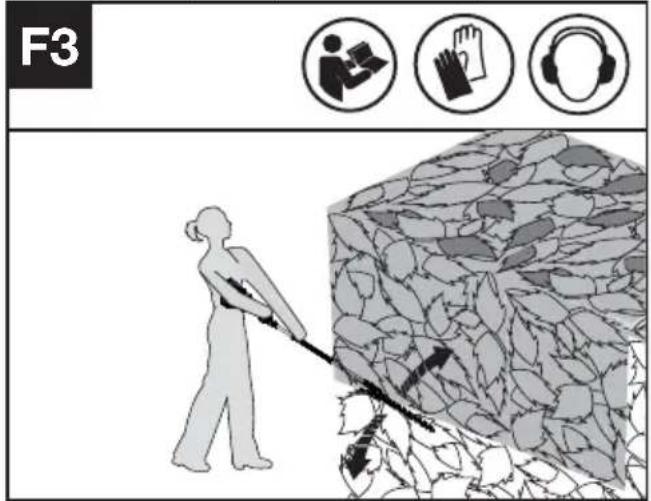

Sivuleikkaus (ks. kuva F2, F3)

F2

Jos on tarpeen leikata tietystä etäisyydestä pensasaitaa (kukkapenkki): säädä leikkuuosaa oikeaan kulmaan.

Kun leikkaat pensasaidan sivuja, aloita alhaalta ja leikkaa ylöspäin, kaventaen pensasaitaa

ylöspäin. Tällä tavoin muoto paljastaa enemmän pensasaidasta, mikä johtaa tasaisempaan kasvuun.

F3

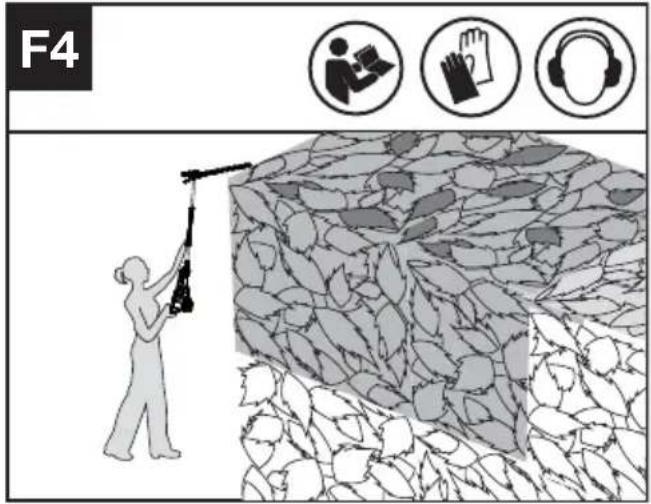

Leikkaaminen pään yläpuolelta (ks. kuva F4)

F4

Pidä pensasleikkuria pystysuorassa ja heiluta sitä kaarella saavuttaaksesi maksimaalisen työskentelyetäisyyden.

VAROITUS: Työskentely olkapään tason yläpuolella voi olla rasittavaa. Vähentääksesi loukkaantumisriskiä väsymyksen vuoksi, vältä asettamasta taka kättäsi ohjauskahvan yläpuolelle olkapään korkeudelle. Säädä terän kulma mukavimpaan asentoon pitäen laitetta alhaisemmassa, vähemmän rasittavassa asennossa varmistaen kuitenkin riittävän ulottuvuuden. Pidä säännöllisesti taukoja.

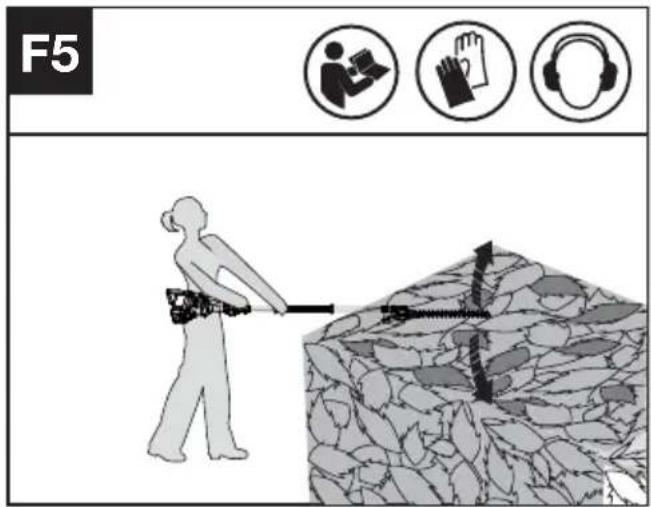

Yläleikkaus (ks. kuva F5)

Käytä laajaa liikettä. Hieman alaspäin liikkeen suuntaan kallistetut leikkuuterät antavat parhaat leikkaustulokset.

VAROITUS: Jos osia puuttuu ne ovat vaurioituneita tai rikki, älä käytä

pensasleikkuria ennen kuin kaikki vaurioituneet osat on korjattu tai vaihdettu. Laite voi aiheuttaa vakavia henkilövahinkoja.

F5

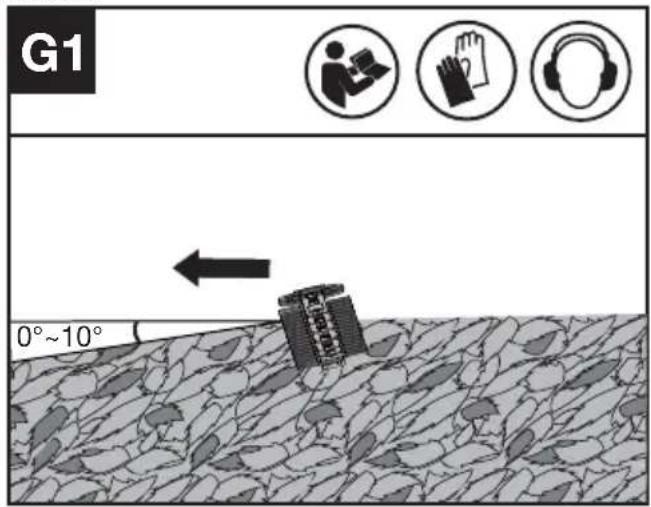

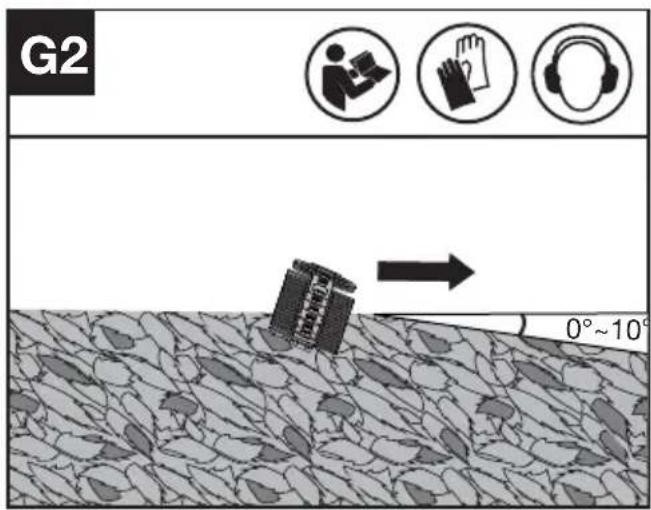

Leikkuukulman säätäminen (ks. kuva G1, G2)

Siirrä laitetta vaakasuunnassa, leikkaa käyttäen terän yhtä puolta ja pidä terää kulmassa 0–10 astetta.

G1 0°~10°

Pensasleikkurin käyttö

Ennen kuin leikkaat aluetta, tarkista se ensin ja poista kaikki vieraat esineet, jotka voivat lentää pois tai takertua teriin. Pidä leikkuria aina molemmin käsin ja terä poispäin itsestäsi, ennen kuin kytket sen päälle.

Kun leikkaat uutta kasvustoa, pyyhkäise laitteella leveästi, jotta kasvuston varret kulkeutuvat suoraan terään.

Anna leikkuuterien saavuttaa täysi nopeus ennen leikkaamista. Pidä leikkuuterät käytön aikana etäällä ihmisistä ja esineistä, kuten seinistä, suurista kivistä, puista, ajoneuvoista jne.

Jos terä pysähtyy, pysäytä trimmeri välittömästi. Vapauta kaksi kytkinvipua ennen kuin yrität poistaa juuttuneita roskia leikkuuteristä.

Käytä käsineitä leikatessasi piikkisiä kasveja. Älä yritä leikata kasvuston varsia, jotka ovat liian paksuja leikkuuterälle.

KULJETUS

Trimmerin kuljettaminen

1. Sammuta trimmeri ja irrota akku.
2. Kun kuljetat trimmeriä käsin, pidä kiinni varren keskiosasta leikkuupää taaksepäin ja varmista, että kone on samansuuntaisessa asennossa maanpinnan kanssa.
3. Kun kuljetat trimmeriäsi ajoneuvossa, kiinnitä ja sijoita se siten, että se ei liiku tai vahingoitu.

Akun kuljettaminen

1. Varmista, että akku on turvallisessa kunnossa.
2. Käytä akkua kuljetettaessa ei-johtavaa pakkausta.
3. Sisältyviin litiumioniakkuihin soveletaan vaarallisia aineita koskevaa lainsäädäntöä.
   Kuljeta akkuja vain, jos akkukotelo on vahingoittumaton. Pakkaa akut niin, että ne eivät pääse liikkumaan pakkauksessa.

HUOLTOTOIMENPITEET

VAROITUS! Irrota akku aina ennen trimmerin huoltotoimenpiteitä. Odota

koneen viilenemistä ennen huoltotoimenpiteiden suorittamista. Irrota akku pensasleikkurista ennen minkään säädön, huollon tai ylläpidon tekemistä.

Sähkötyökalussa ei ole osia, joita käyttäjä voi huoltaa. Älä koskaan käytä vettä tai kemiallisia puhdistusaineita sähkötyökalun puhdistamiseen. Pyyhi puhtaaksi kuivalla liinalla. Säilytä sähkötyökalua aina kuivassa paikassa. Pidä moottorin tuuletusaukot puhtaina. Pidä kaikki hallintalaitteet pölyttöminä.

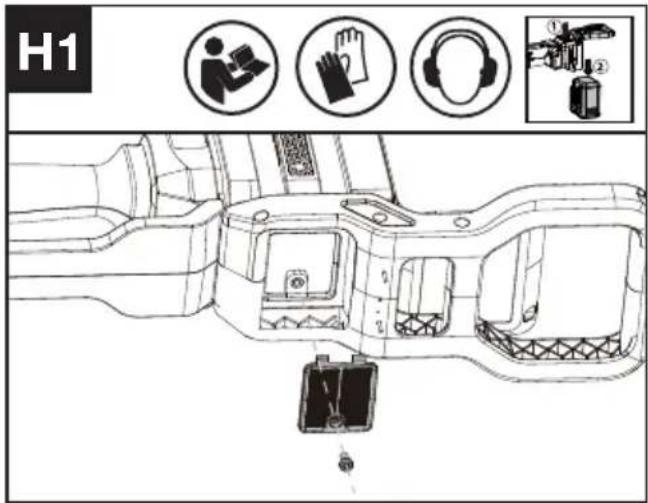

Ilmansuodattimen puhdistaminen (ks. kuva H1)

1. Puhdista ilmansuodattimen ympäristö. Käytä kosteaa liinaa tai pehmeää harjaa.
2. Ruuvaa ja poista ilmansuodatin.
3. Pese ilmansuodatin juoksevalla vedellä poistaaksesi lian.
4. Anna ilmansuodattimen kuivua ilmassa. Asenna se sitten takaisin koteloonsa ruuvia kiristämällä.
   HUOMIO: Jos ilmansuodatinta ei puhdisteta säännöllisesti, moottori saattaa ylikuumentua tai vaurioitua.

H1 ① ②

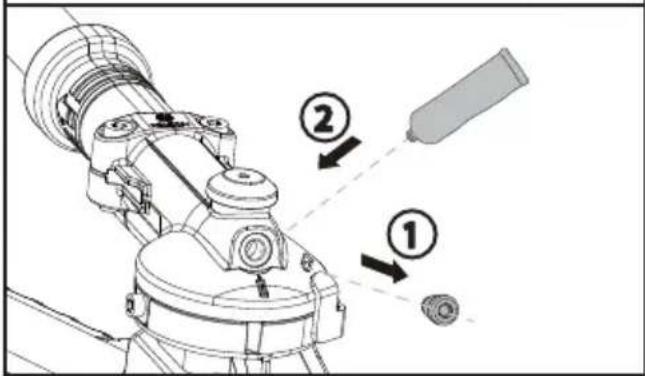

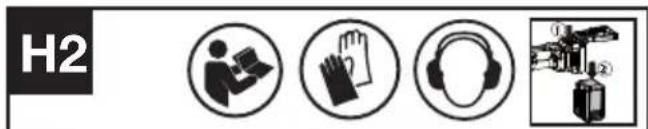

Leikkurin voitelu (ks. kuva H2, H3)

1. Poista ruuvitulppa vaihdelaatikosta ja ruiskuta hieman rasvaa laatikkoon.
2. Kiristä ruuvi.

H2

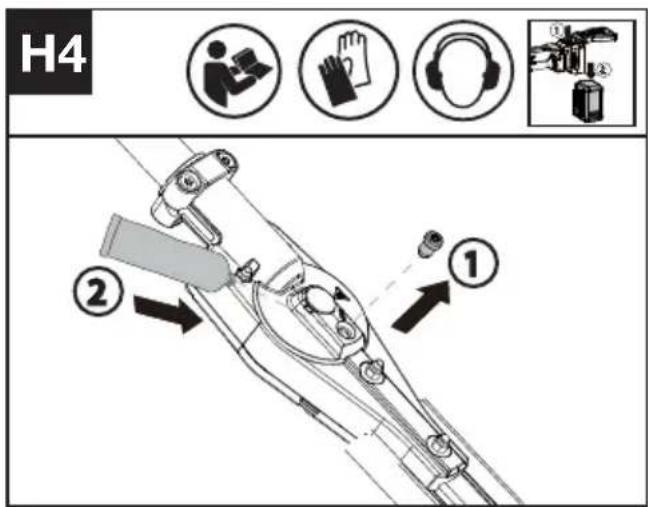

Leikkurin voitelu (ks. kuva H4)

1. Poista ruuvitulppa vaihdelaatikosta ja ruiskuta hieman rasvaa laatikkoon.
2. Kiristä ruuvi.

H4 ① ②

Teroittaminen

VAROITUS:Älä käytä konetta tylsillä tai vaurioituneilla leikkuuterillä, sillä se aiheuttaa ylikuormitusta ja huonon suorituskyvyn. Kun leikkuuteho alkaa heikentyä, vie terä teroitettavaksi ammattilaiselle. Käytä aina suojakäsineitä käsitellessäsi leikkurin terää, ja teroita vain terän leikkaavaa reunaa.

Teroita vain terän leikkaava reunaa. Älä hio leikkuuterän tai sen suojuksen tylppiä ulkonevia osia. Käytä hiomakiveä poistaaksesi metalliroskat leikkuureunasta. Puhdista pöly terästä teroituksen jälkeen turvallisella tavalla.

Terän puhdistaminen

Suihkuta leikkausterän molemmille puolille hartsiliuosta. Aseta akku ja käynnistä pensasleikkuri muutamaksi sekunniksi, jotta hartsiliuos jakautuu tasaisesti koko leikkausterälle.

HUOMAA: vältä korkeapainepesurin käyttöä terien puhdistamiseen ja vältä muiden kuin hartsiliuosten käyttöä.

PUHDISTUS

1. Sammuta trimmeri ja irrota akku.
2. Älä käytä aggressiivisia pesuaineita tai liuottimia. Puhdista kone käytön jälkeen kostealla liinalla, joka on kastettu mietoon pesuaineeseen.
3. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä ja kuivalla harjalla tai liinalla.
4. Älä suihkuta vettä moottorin ja sähkökomponenttien päälle.
5. Älä käytä painepesuria koneen puhdistamiseen.

SÄILYTYS

1. Irrota akkuyksikkö trimmeristä ennen säilömistä.
2. Säilö trimmeri ja akku kuivaan ja turvalliseen paikkaan, johon lapset ja muut luvattomat henkilöt eivät pääse käsiksi. Irrota leikkuuvaruste, jos sitä ei käytetä pitkään aikaan.
3. Säilytä akkua vain 5 °C:n (41 °F) ja 25 °C:n (77 °F) välisellä lämpötila-alueella. Älä esimerkiksi jätä

akkua autoon kesäaikaan.

1. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laite ei käynnisty.

Suositeltava käyttöympäristön lämpötila-alue akun tyhjennystä varten on -20°C\~45°C.

Latausjärjestelmälle suositeltu käyttöympäristön lämpötila-alue latauksen aikana on -5°C\~45°C.

Yksityiskohdat käytettyjen paristojen turvallisesta hävittämisestä

Laitteen elinkaaren lopussa poista akkupaketti turvallisesti ennen laitteen hävittämistä. Älä heitä paristoja roskakoriin tai normaaliin jäteastiaan. Älä myöskään hävitä akkua laitteen mukana. Poista käytetty akkupaketti laitteesta ja hävitä se lähimmässä tai kätevimmässä kierrätyslaitoksessa. Jos olet epävarma, ota yhteys paikalliseen ympäristönsuojeluvirastoon. Paristot voivat päätyä vesikiertoon, jos niitä hävitetään väärin, mikä voi olla vaarallista ekosysteemille. Älä hävitä käytettyjä paristoja lajittelemattomana sekajätteenä.

VIANETSINTÄ

Seuraavassa taulukossa esitetään ongelmia ja toimenpiteitä, joita voit suorittaa, jos koneesi ei toimi oikein.

VAROITUS: Sammuta kone ja irrota akku ennen vianetsinnän suorittamista.

TRIMMERI

Ongelmat Mahdolliset syyt Korjaavat toimenpiteet
Akun LED-merkkivalo vilkkuu	Akun lataustaso on alhainen. Lataa akku.
Punainen LED-virhevalo vilkkuu	Ylikuormitus. Leikkuuvaruste on	jumiutunut. Deaktivoi tuote.Irrota akku. Puhdista leikkuulaite ei-toivotuista materiaaleista.
	Lämpötilaongelma. Anna tuotteen jäähtyä.
	Muut ongelmat	Ota yhteyttä huoltoedustajaan
Laite ei käynnisty Roskaa	akun liittimissä. Puhdista akun liittimet paineilmalla tai pehmeällä harjalla.
	Muut ongelmat Ota yhteyttä huoltoedustajaan.
Trimmeri toimii ajoittain Akkua ei ole asetettu kokonaan laitteeseen.		Asenna akku kokonaan paikalleen.
		Mahdollinen sähköongelma. Ota yhteyttä huoltoedustajaan.
Liiallinen tärinä/melu. Leikkuuvarusteen ongelma.Kone on viallinen.		Vaihda leikkuuvaruste.Ota yhteyttä huoltoedustajaan.

AKKU

Ongelmat Mahdolliset syyt Korjaavat toimenpiteet
LED-virhevalo palaa	Akku on tyhjä	Lataa akku. Jos akku ei lataudu, ota yhteys huoltoedustajaan.
	Lämpötilaongelma. Käytä akkua	ympäristössä, jossa lämpötila on latauksen aikana -5 °C – 45 °C (23 °F – 113 °F) ja -20 °C – 45 °C (-4 °F – 113 °F) akun tyhjenemisen aikana.
	Muut	Ota yhteyttä huoltoedustajaan.

TEKNISET TIEDOT

Tyyppi: KC240 KC240.X KC241 KC241.X KC270 KC270.X (2- koneen nimitys, joka edustaa akkupensasleikkuria)

	KC240 KC240.X**	KC241 KC241.X**	KC270 KC270.X**
Nimellisjännite	60 V — MAX ***
Leikkausnopeus	3200/4000 SPM
Terän pituus	55 cm
Hampaiden väli	34 mm
IP-luokitus	IPX4
Koneen paino (paljas työkalu)	5.2 kg	4.6 kg	5.4 kg

**X = 1-999, A-Z, M1-M9 ovat vain eri asiakkaille, näiden mallien välillä ei ole turvallisuuteen liittyviä muutoksia. *** Jännite mitattu ilman kuormitusta. Aloitusakkujännite saavuttaa 60 voltin maksimin. Nimellisjännite on 54 voltia.

Akku Kapasiteettia Laturi Ampeeriluku
KAC804 4.0 Ah		KAC840 30 A
KAC810(Valjailla ja painosarjalla varustettuna)	11.0 Ah

Suosittelemme lisävarusteiden ostamista samalta jälleenmyyjältä, jolta ostit työkalun. Katso lisätietoja lisävarusteiden pakkauksesta. Liikkeen henkilökunta voi auttaa ja neuvoa.

AKKUYKSIKÖN TEKNISET TIEDOT (VALINNAINEN)

Bluetooth-taajuusalueet 2400-2483.5 MHz
Bluetoothin suurin lähetysteho	8 dBm

MELUPÄÄSTÖT

	KC240 KC240.X	KC241 KC241.X KC270	KC270.X
A-painotettu äänenpaine L	_pA = 86.29 dB(A)	_pA = 86.70 dB(A)	_pA = 85.40 dB(A)
K_pA	3.0 dB(A)	3.0 dB(A) 3.0 dB(A)
A-painotettu ääniteho	L_wA = 94.29 dB(A)	L_wA = 94.70 dB(A)	_wA = 93.40 dB(A)
K_wA	1.51 dB(A)	3.48 dB(A)	3.39 dB(A)
Käytä kuulosuojaimia.

TÄRINÄTASOT

Tärinän kokonaisarvot (triaksivektorisumma) määritetään standardin EN 62841 mukaisesti:

	KC240 KC240.X	KC241 KC241.X	KC270 KC270.X
Tyypillinen painotettu tärinä	a_h = 2.05 m/s^2	a_h = 1.78 m/s^2	a_h = 2.18 m/s^2
Epävarmuus	K = 1.5 m/s^2	K = 1.5 m/s^2	K = 1.5 m/s^2

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu vakiotestausmenetelmän mukaisesti, ja niitä voidaan käyttää yhden työkalun vertaamiseen toiseen.

Ilmoitettua tärinän kokonaisarvoa ja ilmoitettua melupäästöarvoa voidaan käyttää myös altistumisen alustavassa arvioinnissa.

VAROITUS: Sähkötyökalun todellisen käytön aikaiset tärinä- ja melupäästöt voivat poiketa ilmoitetusta arvosta riippuen tavoista, joilla työkalua käytetään, erityisesti siitä, minkälaista työkappaletta käsitellään vien esimerkkien ja muiden työkalun käyttötapaan liittyvien variaatioiden mukaisesti:

Työkalun käyttötapa ja leikattavat tai porattavat materiaalit.

Työkalu on hyvässä kunnossa ja hyvin huollettu.

Työkalun oikean lisävarusteen käyttö ja sen varmistaminen, että se on terävä ja hyvässä kunnossa. Kahvojen otteen tiukkuus ja se, käytetäänkö tärinää ja melua ehkäiseviä lisävarusteita.

Työkalua käytetään sen suunnittelun ja näiden ohjeiden mukaisesti.

Tämä työkalu voi aiheuttaa tärinäsairauden, jos sen käyttöä ei hallita asianmukaisesti.

VAROITUS: Jotta altistumistason arvioiminen todellisissa käyttöolosuhteissa olisi tarkkaa, siinä olisi otettava huomioon myös kaikki käyttöjakson osat, kuten ajat, jolloin työkalu on pois päältä, ja ajat, jolloin

se on tyhjäkäynnillä, mutta ei varsinaisesti tee työtä. Tämä voi vähentää altistumistasoa merkittävästi koko työjakson aikana.

Auttaa minimoimaan tärinä- ja melualtistumisriskin.

Käytä aina teräviä talttoja, poria ja teriä.

Huolla tätä työkalua näiden ohjeiden mukaisesti ja pidä se hyvin voideltuna (tarvittaessa). Jos työkalua käytetään säännöllisesti, investoi tärinää ja melua ehkäiseviin lisävarusteisiin. Suunnittele työaikataulusi niin, että tärisevien työkalujen käyttö jakautuu useammalle päivälle.

YMPÄRISTÖNSUOJELU

Elektroniikkaromua ei saa hävittää kotitalousjätteen mukana. Toimita

elektroniikkaromu asianmukaisiin keräyspisteisiin. Kysy kierrätysohjeita paikallisviranomaisilta tai jälleenmyyjältä.

VAATIMUSTENMUKAISUUSVAKUUTUS

Me,

Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

Ilmoita, että tuote,

Selostus Varrellinen pensasleikkuri

KC270 KC270.X (2-koneen käyttötarkoitus, pensasleikkuri)

Toiminto Pensasaitojen ja harjojen leikkaaminen

FIN

Täyttää seuraavien direktiivien määräykset:

2006/42/EC, 2014/30/EU, 2011/65/EU &

(EU)2015/863, 2000/14/EC ja sen lisäys 2005/88/EC

KC240 KC240.X

2000/14/EC ja sen lisäys 2005/88/EC:

• Yhdenmukaisuuden arviointi perusteilla: Liite V
• Mitattu äänenvoimakkuuden 94.29 dB (A)
• Ilmoitettu taattu äänenvoimakkuuden taso 96 dB (A)

KC241 KC241.X

2000/14/EC ja sen lisäys 2005/88/EC:

• Yhdenmukaisuuden arviointi perusteilla: Liite V
• Mitattu äänenvoimakkuuden 94.70 dB (A)
• Ilmoitettu taattu äänenvoimakkuuden taso 98 dB (A)

KC270 KC270.X

2000/14/EC ja sen lisäys 2005/88/EC:

• Yhdenmukaisuuden arviointi perusteilla: Liite V
• Mitattu äänenvoimakkuuden 93.4 dB (A)
• Ilmoitettu taattu äänenvoimakkuuden taso 97 dB (A)

Yhdenmukaiset standardit

EN 62841-1, EN 62841-4-2, EN ISO 3744, EN IEC

55014-1, EN IEC 55014-2, EN IEC 63000

Henkilö valtuutettu laatimaan tekninen tiedosto,

Nimi Marcel Filz

Osoite Positec Germany GmbH

Postfach 680194, 50704 Cologne, Germany

A#

2024/02/19

Allen Ding

Apulais Pääinsinööri, testaus ja sertifiointi

Positec Technology (China) Co., Ltd
