KÄYTTÖOHJE FC422ZN1 BRANDT

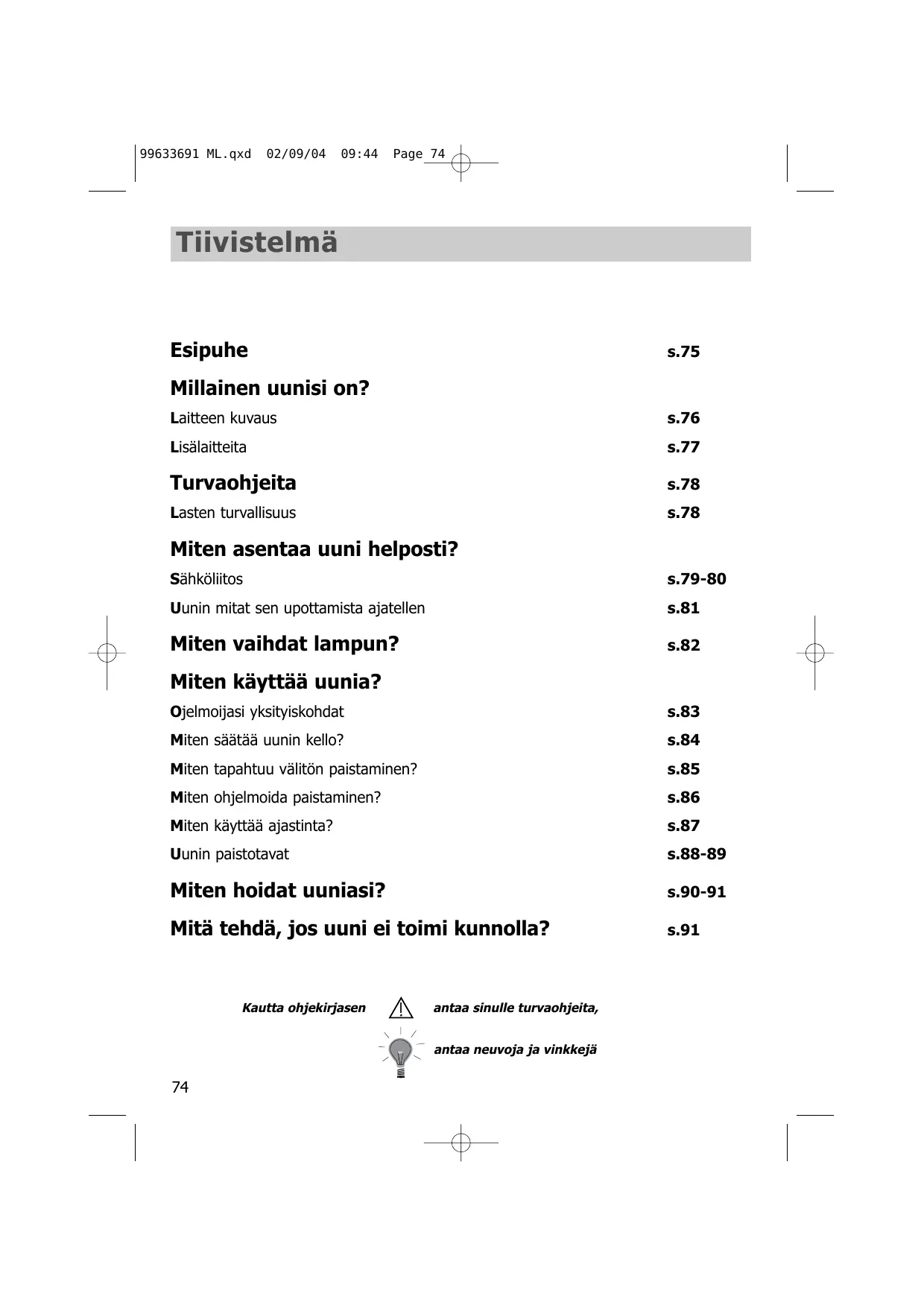

Millainen uunisi on?

Laitteen kuvaus s.76

Lisälaitteita s.77

Turvaohjeita s.78

Lasten turvallisuus s.78

Miten asentaa uuni helposti?

Sähköliitos s.79-80

Uunin mitat sen upottamista ajatellen s.81

Miten vaihdat lampun? s.82

Miten käyttää uunia?

Ojelmoijasi yksityiskohdat s.83

Miten säätää uunin kello? s.84

Miten tapahtuu välitön paistaminen? s.85

Miten ohjelmoida paistaminen? s.86

Miten käyttää ajastinta? s.87

Uunin paistotavat s.88-89

Miten hoidat uuniasi? s.90-91

Mitä tehdä, jos uuni ei toimi kunnolla? s.91

Kautta ohjekirjasen

antaa sinulle turvaohjeita,

antaa neuvoja ja vinkkejä

Esipuhe

Hyvä asiakas

Olet ostanut BRANDT-uunin ja kiitämmme Sinua valinnastasi.

Tutkimusryhmämme ovat suunnitelleet Sinulle uuden sukupolven välineitä, joiden avulla valmistat miellyttävästi ruokaa joka päivä

Uuden Brandt-uunisi puhtaat linjat ja moderni tyyli sopivat harmonisesti keittiöösi, uunissa yhdistyvät helppokäyttöisyys ja erinomaiset paisto-omininaisuudet.

Brandt-valikoimassa löydät myös koko joukon keittotasoja, liesiuuneja, asianpesukoneita ja upotettavia jääkaappeja, joita voit yhdistellä uuden Brandt-uunisi kanssa.

Brandt toimii innovaation kärjessä ja auttaa parantamaan jokapäiväistä elämää tarjoten yhä tehokkaampia ja helppokäyttöisempiä, ympäristöystävällisempiä, tyylikkäämpiä ja luotettavampia tuotteita.

BRANDT-merkki

Millainen uunisi on?

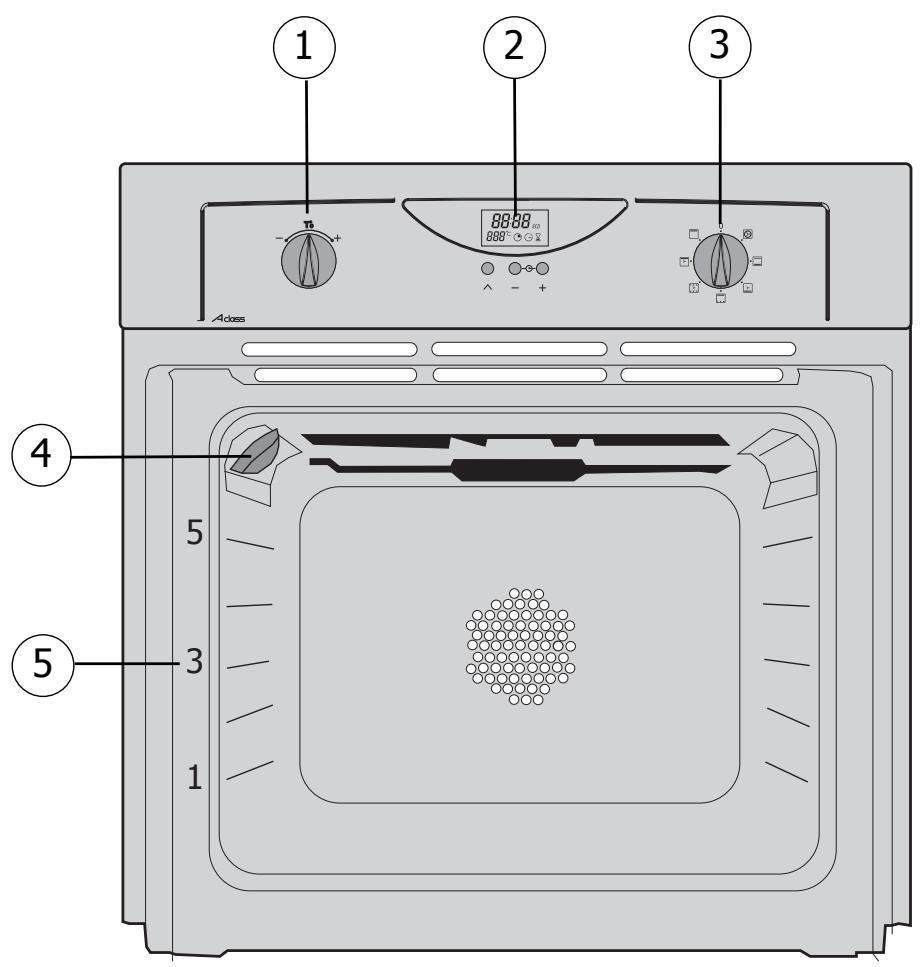

LAITTEEN KUVAUS

① Lämpötilan säätö
2 Ohjelmoija
③ Toimintavalitsin

4 Lamppu
5 Tason ilmaisin

Lisälaitteita

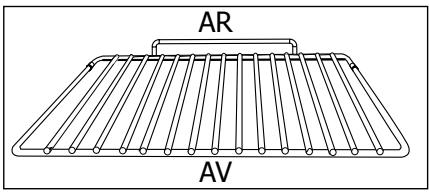

Turvaritilä, estää keikahtamisen

Ritilää voi käyttää kaikkien astioiden ja vuokien alustana paistamisessa ja gratinoinnissa. Sitä käytetään grillauksessa (laita grillattavat ruoat suoraan sen päälle).

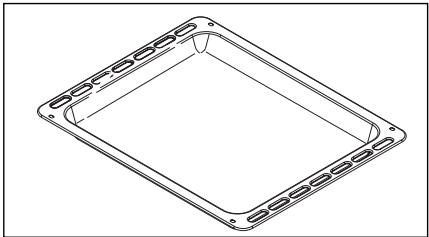

Se toimii kakkuvuokana ja se on kaltevareunainen. Sitä voi käyttää leivonnaisten paistamisessa esim. tuulihatut, marenki, lehtitaikinaleivonnaiset Älä laita tälle astialle suoraan paisteja tai muuta lihaa, sillä se aiheuttaa heti paljon roiskeita uunin seinille.

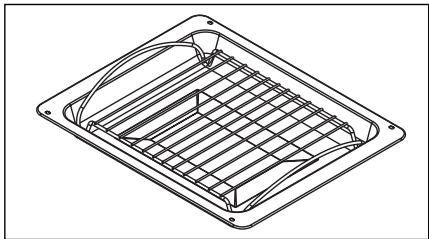

Uunipannu, jossa on ritilä

Ritilällinen uunipannu kerää grilliä ja kiertoilmagrilliä käytettäessä lihasta valuvat nesteet.

Uunipannua voidaan käyttää myös leivonnassa.

Uunipannua voidaan käyttää paistivatina. Paistettava liha ei kuitenkaan saa olla suurempi kuin pannu. Voidaan käyttää esim. kanan ja

vihannesten paistamiseen keskilämmöllä.

Leivinvuoka, tarttumista estävä pinta (aseta ritilälle)

Ritilälle asetettuna se toimii leivonnaisten, piiraiden ja pizzojen paistoalustana.

Koska se on päällystetty tarttumista ehkäisevällä materiaalilla, ruoka ei tartu siihen.

Käytä uunikäsinettä ottaessasi sitä pois uuunista. Anna jäähtyä ennen puhdistamista käsin tiskialtaassa astianpesuaineella. Vältä hankaussieniä

HUOMIO: Älä leikkaa veitsellä tai muovisia työvälineitä.

Älä käytä levyä yli 250°C lämmössä.

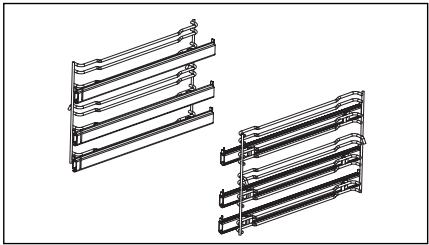

Tämän järjestelmän ansiosta voit vetää emaloidut astiat täysin uunin ulkopuolelle ja päästä helposti käsiksi eri ruokalajeihin kypsennyksen aikana.

Poistettava ehdottomasti PYROLYYSI - toiminto käytössä.

Turvaohjeita

Tutustu näihin ohjeisiin ennen uunin asentamista ja käyttöä. Uuni on suunniteltu yksityishenkilöiden käyttöön kotona. Se on tarkoitettu vain ruokien paistamiseen. Tässä ei uunissa ei ole asbestipitoisia osia.

ENSIMMÄINEN KÄYTTÖKERTA:

Ennen uunin ensimmäistä käyttöä sinun tulee kuumentaa se tyhjänä luukku kiinni noin 15 minuutin ajan maksimiteholla, jotta "ajaisit laitteen sisään". Alussa uunin vuoraamisessa käytetystä mineraalivillasta voi lähteä sille ominaista hajua. Voit havaita myös savun muodostumista. Se on normaalia.

SEURAAVAT KÄYTÖT:

• Varmista, että uunin luukku on kunnolla kiinni, jotta tiiviste täyttäisi tehtävänsä.
• Älä anna kenenkään nojata uunin luukkuun tai istua sen päällä

• käytettäessä grilliä luukku avoinna, laitteen osat ja ulkopinnat voivat kuumentua. pidä pienet lapset loitolla.

• Laite kuumenee käytettäessä . Varo koskemasta uunin sisustan kuumiin osiin

• Älä tartu astioihin avokäsin valmistamisen lopussa (ritilä, varras, uunipannu, vartaan kiinnike), käytä uunikäsinettä tai eristävää kangasta.
• Älä päälystä uuniasi alumiinikalvolla. Se aiheuttaisi lämmön kerääntymistä, haittaisi paistotulosta ja vahingoittaisi emalia.
• Älä käytä höyry- tai korkeapainepesuria
• Puhdistettaessa pinnat saattavat kuumeta enemmän kuin normaalikäytössä, pidä pienet lapset loitolla.

Lasten turvallisuus

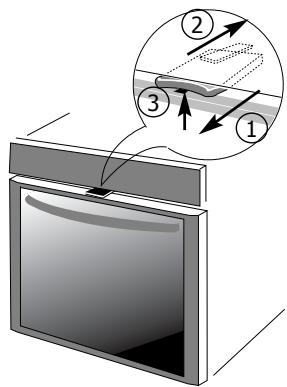

KÄYTTÖÖNOTTO

① Lapsiturvan aktivointi: Vedä pysäytin itseesi päin, jotta se aktivoituisi.
② Ota lapsiturva pois: Työnnä pysäytintä taaksepäin.

KÄYTTÖ

③ Olet valinnut käyttää lapsiturvaa: Avaa luukku painamalla samalla pysäytintä.

Olet neutralisoinut lapsiturvan: Avaa ovi normaalisti

Miten asentaa uuni helposti?

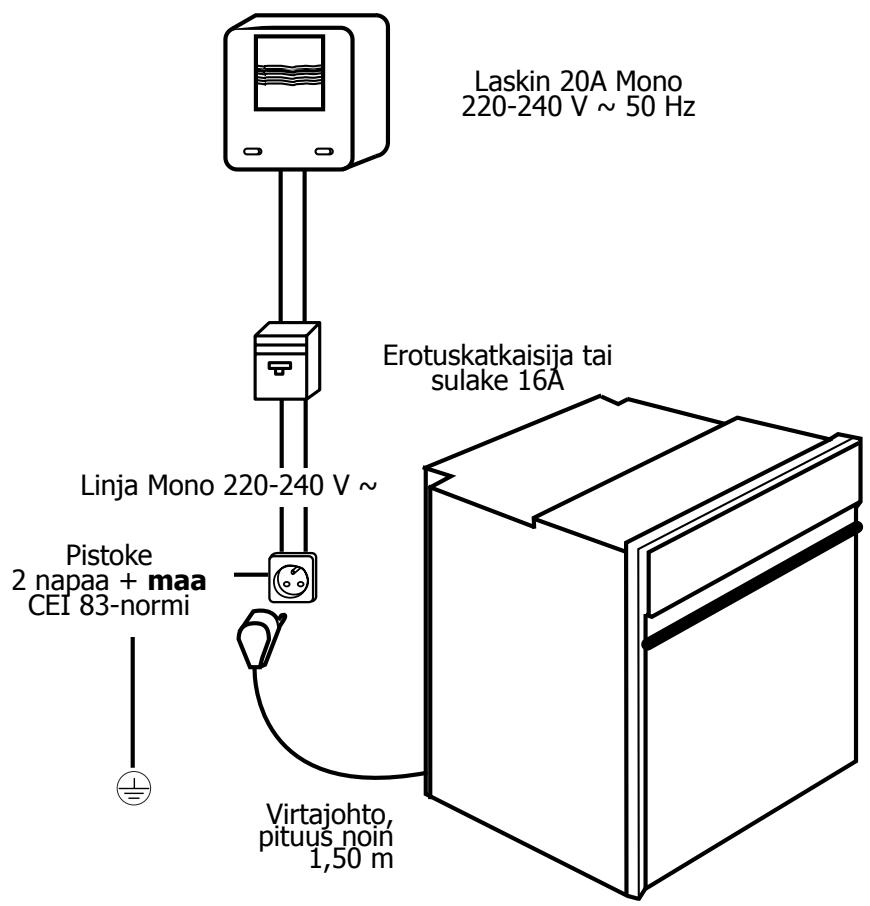

Sähköliitos

FI

- Ennen kuin teet sähköliitännän, sinun tulee varmistua, että verkon johdon poikkileikkaus on riittävä syöttämään laitetta normaalisti (vähintään yhtä suuri kuin laitteen sähköjohdon). Sulakkeen pitää olla 16 amperia

Miten asentaa

Sähköliitäntä täytyy tehdä ennen laitteen sijoittamista keittiökalusteisiin.

- Uuni pitää kytkeä syöttökaapelin avulla (normalisoitu), jossa on kolme 1,5mm ^2 johdinta (1 faasi + 1 N + maa ⏻); jotka täytyy yhdistää verkkoon 220-240 V \~ yksivaihe, pistoke 1 faasi + 1 maa ⏻ normalisoitu CEI 83 mukaan noudattaen asennusnormeja. Suojajohto (kelta-vihreä) täytyy olla yhdistetty laitteen liittimeen

ja liitetty laitteen maahan.

• Jos liitos tehdään pistokkeen avulla, sen täytyy olla jatkuvasti saatavilla laitteen asennuksen jälkeen.
• Uunin neutraali johto (sininen) täytyy liittää verkon neutraaliin.

Virtajohdon asentaminen ja/tai vaihtaminen

• Virtajohdon pituuden (H05 RR-F, H05 RN-F tai H05 VV-F) täytyy olla riittävä keittiö kalusteisiin upotettavaa uunia varten uunin ollessa kalusteen edessä lattialla. Tätä varten laite täytyy irrottaa virtalähteestä:
• Avaa selkäpuolella alhaalla oikealla oleva luukku, avaa sen kaksi ruuvia, avaa luukku siten saranoillaan.
• Kuori jokainen syöttöjohto 12 mm:n matkalta.
• Kierrä johdon päät huolellisesti.
• Löystä kiinnitysruuvia ja ota vaihdettava syöttöjohto pois.
• Laita virtajohto kannen sivuitse johdonpidikkeeseen, joka sijaitsee liittimestä oikealla
• Kiinnitä kaapelin johdot liittimen ohjeiden mukaan.
• Kaikkien johdon harjasten täytyy olla kiinni ruuvin alla.
  • Faasi- tai vaihejohto liittimeen L.
• Kelta-vhireä maadoitusjohto täytyy liittää liittimeen ⏚.
  • Maadoitusjohto (sininen) liittimeen N.
• Kierrä liittimen ruuvi pohjaan asti ja tarkista liitos vetämällä jokaista johtoa.
• Kiinnitä johto liittimestä oikealla sijaitsevan kiinnittimen avulla.
• Sulje luukku kahden ruuvin avulla.

Vastuumme ei kata onnettomuuksia, jotka johtuvat maadoituksen puutteesta tai virheellisestä tai puutteellisesta maadoituksesta.

u un i h e l p o s t i?

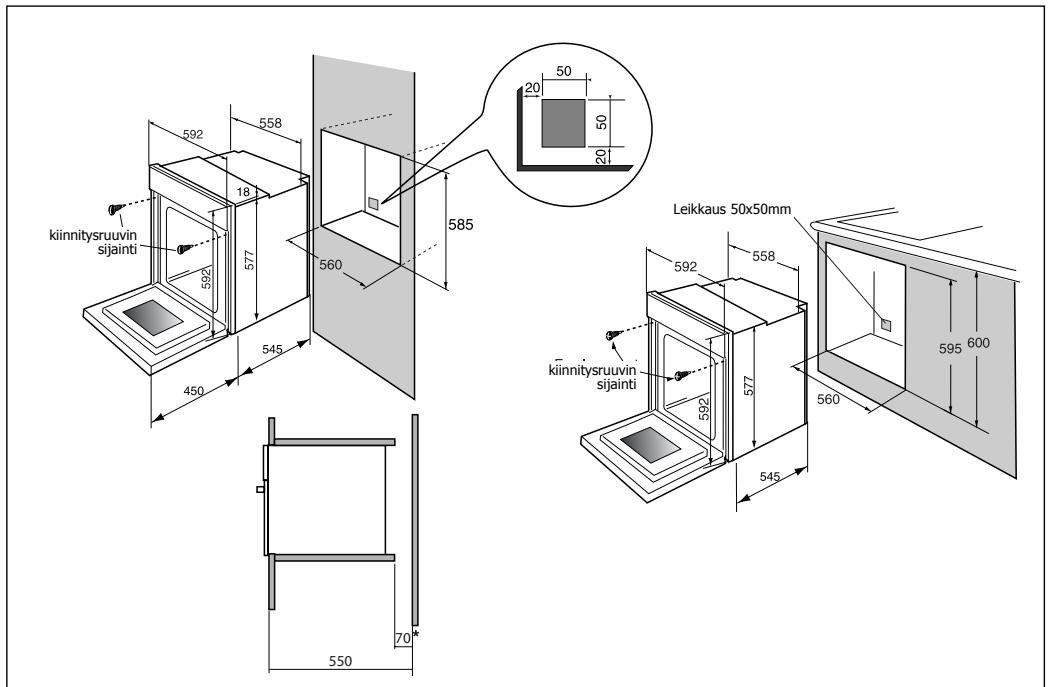

Uunin mitat sen upottamista ajatellen

Uunin voi yhtä hyvin laittaa työtason alle tai johonkin keittiöelementtiin (avonaiseen* tai suljettuun), kunhan laitteen mitat sopivat (katso oheista piirrosta).

Uunissasi on optimoitu ilmankierto, jotta saisit hyvän paistotuloksen ja puhdistus olisi helppoa, jos noudatat seuraavia seikkoja:

- Laita uunisi huonekalun keskelle, jotta sen etäisyys huonekaluihin olisi vähintään 5 mm.

- Upottaessasi uunia kalusteeseen, varmistu, että huonekalun materiaali sietää kuumuutta (tai on päällystetty tällaisella materiaalilla).

- Jotta uunisi olisi vakaampi, kiinnitä se kalusteeseen kahden ruuvin avulla tätä tarkoitusta varten olevien reikien kautta, jotka sijaitsevat laitteen sivuilla (katso kuvaa).

Tämän tekemiseksi:

1) Ota ruuvien kumisuojat pois, jotta pääset käsiksi kiinnitysreikiin.
2) Tee reikä ∅ 3 mm kalusteen seinään, jotta vältät puun rikkoontumisen.
3) Kiinnitä uuni kahdella ruuvilla.
4) Laita ruuvien kumisuojat paikoilleen (niiden tehtävänä on myös vaimentaa iskua suljettaessa uunin luukkua).
(*) Jos kaluste on avonainen, sen aukon tulee olla 70 mm (maksimi).

Jos haluat varmistua liitäntäsi asianmukaisuudesta, ota yhteys kodikoneasiantuntijaan.

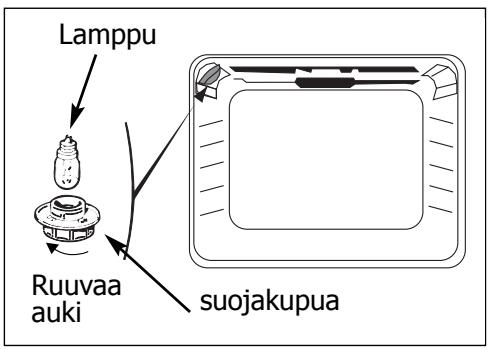

Miten vaihdat lampun?

- Lamppu sijaitsee uunin sisällä katossa.

Irrota uuni verkosta tehdessäsi toimenpiteitä lampulle, jotta vältät sähköiskuvaaran ja annat laitteen kylmetä tarpeen vaatiessa.

a) Kierrä lasikuori irti (katso ohiesta kuvaa).
b) Kierrrä lamppu irti samaan suuntaan.

Lampun ominaisuudet:

• 15 W
• 220-240 V
• 300°C
  -kanta E 14.

c) Vaihda lamppu ja laita suojakupu sitten paikoilleen, kytke uuni uudelleen virtalähteeseen.

Käytä kumikäsinettä helpottamaan kuoren ja lampun irrottamista.

Miten käytää uunia?

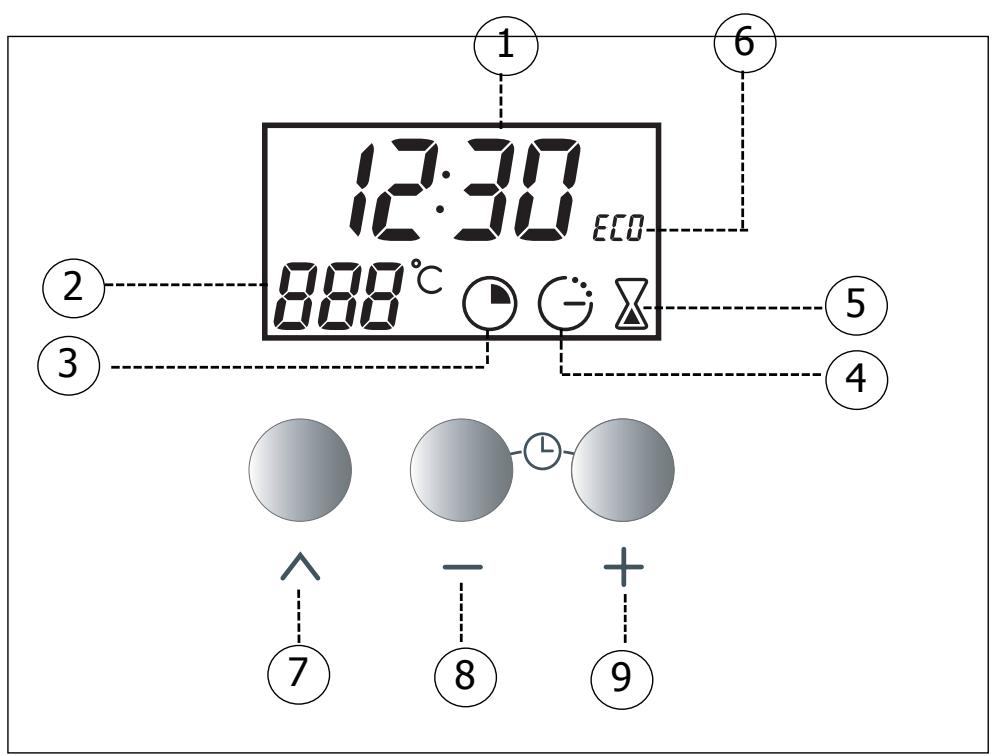

1. Ojelmoijasi yksityiskohdat

① Ajan ja paiston keston näyttö
② Lämpötilanäyttö
③ Paistoajan näyttö
④ Paistamisen loppumisen ilmaisin
⑤ Ajastimen näyttö

⑥ ECO(säästö)-paiston ilmaisin
⑦ Näppäimet ajan valinnan eri ohjelmiin pääsemiseksi
⑧ Ajansäätönäppäimet ⑨

Miten käyt

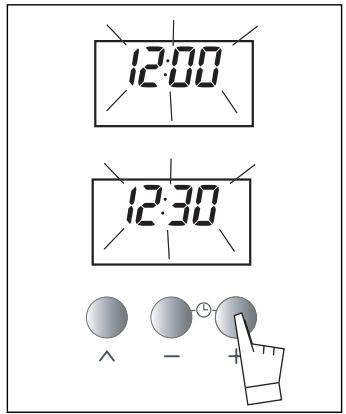

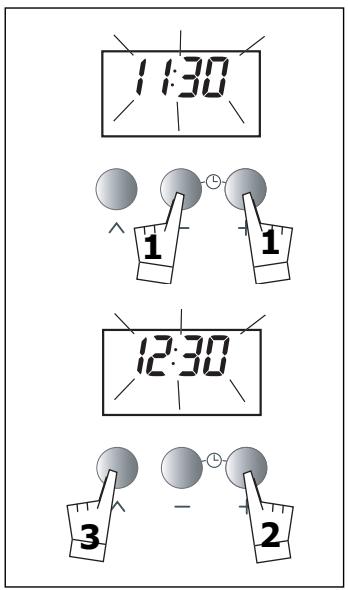

2. Miten säätää uunin kello?

a) Virran kytkeminen

• Näyttö vilkkuu 12h00.
• Säädä aika painamalla näppäimiä + tai - (jos pidät niitä alhaalla, aika muuttuu nopeammin)

Esimerkki: 12h30.

säädetyn ajan tallennus tapahtuu automaattisesti joidenkin sekuntien kuluttua

-> näyttö ei vilku enää

b) Kellon säätäminen

- Paina yhtä aikaa näppäimiä + ja -muutaman sekunnin ajan, kunnes näyttö alkaa vilkkua.

Ajan näyttö vilkkuu ilmaistakseen, että säätö on mahdollista.

Paina säätämisen tekemiseksi näppäimiä + tai -, jotta saisit haluamasi ajan.

- Paina näppäintä ^ vahvistaaksesi ajan.

Ajansäätö ei ole mahdollista, jos uuni on ajastinkäytössä.

Jos aikaa ei vahvisteta näppäimen ^ avulla, tallennus tapahtuu automaattisesti muutaman sekunnin kuluttua.

t ä ä u u n i a ?

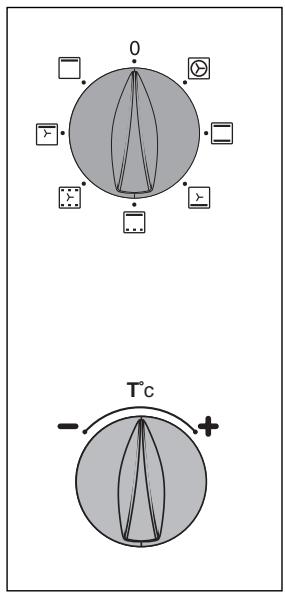

3. Miten tapahtuu välitön paistaminen?

Ohjelmoija näyttää ainoastaan ajan; se ei saa vilkkua.

- Valitse paistotapa:

Käännä käyttövalitsinta haluamaasi käyttöön.

Esimerkki: Asento “☐”-> uuni käynnistyy.

Uuni ehdottaa yleisimmän käytettyä lämpötilaa.

Laita astiasi uuniin noudattaen paisto-ohjeita.

Voit kuitenkin säätää lämpötilaa käyttämällä valitsintä "T°C" joko + tai - suuntaan.

Esimerkki “☐” säädetty 210°C

Näiden toimien jälkeen uuni lämpiää ja lämpötila (210°C) vilkkuu.

Kuulet sarjan äänimerkkejä, kun haluttu lämpötila on saavutettu.

Se lakkaa vilkkumasta.

Paistosyklin lopussa ilmankierrätys jatkuu jonkin aikaa, jotta uuni viilenisi.

Miten käyt

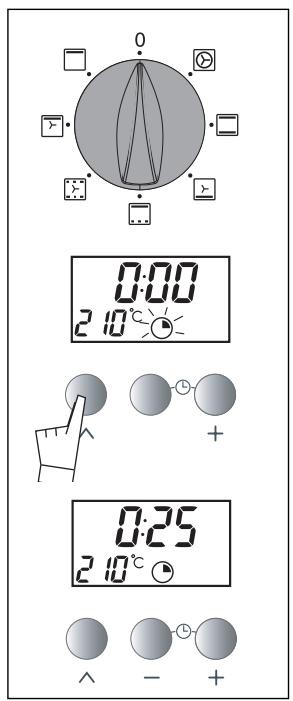

4. Miten ohjelmoida paistaminen?

a) Välitön käynnistys

1. Säädä valittu paistotapa ja mahdollisesti lämpötila. Esimerkki: asento "☐" lämpötila 210°C.
2. Paina näppäintä “ ^ ” kunnes symboli “ Ⓞ ” alkaa vilkkua (paistoaika). Näyttö vilkkuu 0h00 ilmaisten, että säätö on mahdollista.
3. Paina näppäimiä + tai - ja säädä haluttu aika. Esimerkki: Paistoaika 25 min

Ajan tallennus tapahtuu automaattisesti muutaman sekunnin kuluttua, -> näyttö ei vilku enää.

Ajan laskenta alaspäin alkaa heti säädön jälkeen.

Näiden kolmen toimenpiteen jälkeen uuni lämpenee:

Kuulet sarjan äänimerkkejä, kun uuni saavuttaa valitun lämpötilan ja paistaminen lakkaa.

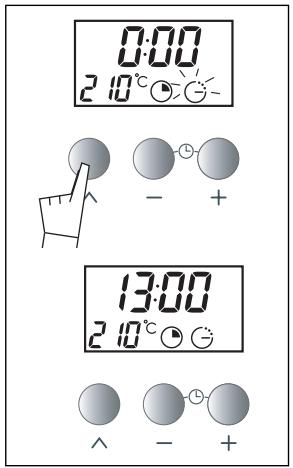

b) Miten ajastinpaisto tapahtuu? (valittu lopetusaika)

Toimi kuten ohjelmoidussa paistamisessa.

Paistoajan säätämisen jälkeen,

Paina näppäintä “ ^ ” kunnes symboli (paistamisen loppuminen) alkaa vilkkua. Näyttö vilkkuu ilmaisten, että säätö on mahdollista Paina näppäimiä + tai - halutun loppumisajan säätämiseksi. Esimerkki: Paistoaika loppuu kello 13h.

Näiden toimenpiteiden jälkeen lämmityksen käynnistys tapahtuu ajastimen avulla siten, että paistaminen loppuu kello 13h.

Kun paistaminen on päättynyt, laita paistovalitsin takaisin asentoon "0".

Jos paistaminen on ohjelmoitu, uunin sisäpuoli on valaistu paiston alusta sen loppuun asti.

Jos on valittu ohjelmoitu kiertoilma -toiminto ilman toimintovalitsimen palauttamista asentoon 0, ilmankierrätys jatkaa kiertoa uunin lämpötilan tasaamiseksi.

t ä ä u u n i a ?

5. Miten käyttää ajastinta?

Uunisi on varustettu elektronisella ajastimella joka on riippumaton ja sallii ajanlaskennan.

Tässä tapauksessa ajastimen näyttö on etusijalla suhteessa kellonaikaan.

Paina näppäintä “ ^ ” kunnes symboli ☒ (ajastin) alkaa vilkkua.

-> näyttö ja pieni tiimalasi vilkkuvat.

Paina näppäintä (+ tai -), kunnes saat haluamasi keston (maksimi 60 minuuttia).

Näyttö lakkaa vilkkumasta muutaman sekunnin kuluttua ja ajastin käynnistyy laskien ajan sekunti kerrallaan.

Kun aika on kulunut umpeen, ajastin päästää sarjan äänimerkkejä ilmoittaakseen sinulle asiasta.

Ajastimen ohjelmoinnin voi muuttaa tai peruuttaa koska tahansa.

6. Uunin paistotavat

Symboli Toiminnon nimi

Kiertävä lämpö

Paisto tapahtuu uuniin perällä olevan elementin ja ilmansekoittimen avulla.

Toiminnan kuvaus

Esilämmitys tarpeeton paitsi lyhyen paistoajan vaativille ruoille (päällysteit useita kerroksia)

Perinteinen

Paisto tapahtuu ylä- ja alaelementin avulla ilman ilmansekoitinta.

Täytyy esilämmittää ennen uunin laittamista.

Alatason kiertoilma

Paisto tapahtuu alaelementin ja ilmansekoittimen avulla.

Paisto alapuolelta.

Laita ritiä alatasolle.

*

"Erikoisesti BROILERILLE JA KANALLE"

Paistosta huolehtii yläelementti, johon liittyy jonkin verran alalelementin toimintaa ilman ilmankiertoa.

Tämä asento tekee mahdolliseksi sääs energiaa ja säilyttää kanan ja broilerin paisto-ominaisuudet.

Lämpimänä pitäminen

Yläelementti ja ilmankierto.

Lämpimänä pitäminen.

Kiertoilmagrilli

Paisto tapahtuu vuoronperään yläelementin ja ilmansekoittimenavulla.

Esilämmitys tarpeeton Broilerista, kanasta ja paisteista tulee mehukkaita ja joka puolelta rapeita.

Grilli

Paistamisen hoitava yläelementti ilman ilmankierrätystä.

Käytä 5 minuutin esilämmitystä.

Laita uunipannu alimmalle tasolle

* Käytetyt jaksot noudattavat euroopalaisen normin E

Uunin paistotavat

Suosituksia		Esivalm. T°
tä tai	Suositellaan lihan mureuden säilyttämiseksi, vihanneksille, kalalle ja monivaiheisille paistoksille aina 3 tasoon saaakka.	Minimi	Esivalm.Maksimi
		35	180	235
	Suositellaan hitaaseen ja arkaan paistamiseen: mehukas riista...	Minimi	Esivalm.Maksimi
	Paistien ruskistamiseksiJo keittolevyllä valmisteltujen ruokien hauduttaminen suljetussa padassa (viinikukko, riistamuhennos ...)	35	225	275
	Suositellaan mehukkaille ruoille (quiche-piiras, hedelmäpiiraat...).Taikina paistuu hyvin alapuolelta.Suositellaan kohoaville valmisteille (kakut, pulla, kuglof...) ja kohokkaille, joiden kohoamista kuori ei estä.	Minimi	Esivalm.Maksimi
		35	205	275
stää n	Laita broileri saviastiaan mieluiten ritilälle alimmalle tasolle.Uunia ei tarvitse esilämmittää. Voit kääntää broilerin paistamisen puolivälissä, jos haluat.	Minimi	Esivalm.Maksimi
		35	200	275
	Suositellaan leipä-, pulla,-brioche tai kugloftaikinan nostattamiseen... ei ylitä 40°C (astioiden lämmitys, sulatus).	Minimi	Esivalm.Maksimi	FI
		35	80	100
	Suositellaan broilerille tai paistille.Lampaanviulun, naudankyljysten ruskistamiseen ja perusteelliseen paistamiseen.Kalan mehukkuuden säilyttämiseksi.	Minimi	Esivalm.Maksimi
		180	200	230
	Suositellaan kyljysten grillaamiseen, ritilälle asetetuille makkaroille, leipäviipaleille ja katkaravuille.	Minimi	Esivalm.Maksimi
		180	275	275

EN 50304 ja direktiivin 2002/40/CE energiaetikettejä.

Miten hoidat uuniasi?

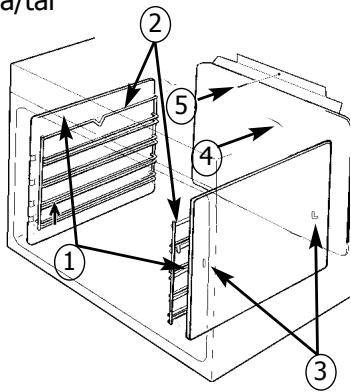

Miten vaihtaa katalyyttiseinät?

Ennen kuin ryhdyt purkamaan, anna uunin jäähtyä ja tarkista, että paistovalitsin on asennossa ARRET/SEIS.

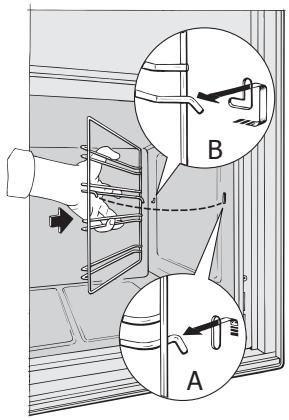

Irrota tasolanka (2) edessä nostaen sitä (kuva A). Vedä tasoa itseesi päin, nosta sitä, jotta saisit takakiinnikkeen irti (kuva B). Ota ulos katalyyttiseinän ja uunin muhvit 2 reiästä (3). Irrota sitten katalyyttiseinä (1). Laita sitten takaisin uudet elementit (seinä ja/tai

tasot), tee toimenpiteet päinvastaisessa järjestyksessä.

Takaseinä (4)

Kierrä ruuvi kokonaan irti (5), se sijaitsee takaseinässä ylhäällä. Kallista seinää eteenpäin, jotta saat muhvelin irti. Laita uusi seinä

paikoilleen, tee toimenpiteet päinvastaisessa järjestyksessä.

Kaikkia uunin sisässä tehtäviä puhdistustoimenpiteitä varten uuni pitää tulee olla sammutettu.

Laitteen puhdistaminen

Tämä uuni on jatkuvasti puhdistuva ja siinä on poistettavat seinät, jotka on päällystetty mikrohuokoisella erikoisemalilla (katalyyttinen emali), joka antaa sille itsepuhdistuvia ominaisuuksia. Heti ilmestyttyään lika leviää ja jakaantuu mikrohuokosiin ; Ne saavat happea kahdelta puolelta, ja lika häviää vähitellen. Itsepuhdistuva emali on suunniteltu erityisesti rasvalle, mutta ei sokerille. Tästä syystä pohja, jolle tulee todennäköisemmin sokeria, ei ole päällystetty tällä emaililla.

Suosittelemme lämpimästi että:

• Et käytä metalliharjaa tai teräviä tai raapivia esineitä.
• Et yritä käyttää myytäviä hankausaineita.
• Grillauksen yhteydessä rasvaa roiskuu runsaasti seinille, joiden lämpötila ei ole riittävän korkea poistamaan sitä paiston aikana.

Tässä tapauksessa lisää paiston jälkeen uunin lämmitysaikaa 20 - 30 minuuttia, valitun jakson maksimilämpötilassa.

Jos jäljelle jää tahroja, ne himmenevät myöhemmin paistojen yhteydessä.

Laskeutuva grilli

- Uunin sisustan yläosan puhdistuksen helpottamiseksi grillin voi laskea alas.

- Vedä kevyesti itseesi päin irrottaaksesi kaksi jalkaa (vasemmalla ja oikealla)

- Laske grilliä

Laita grilli puhdistuksen jälkeen paikoilleen, tarkista, että sen jalat ovat kunnolla Kiinnikkeissä.

Varo lämpötila-anturia (oikealla sijaitseva metallipuikko)

Mitä tehdä, jos uuni ei toimi kunnolla?

Jos sinulla on epäilyksiä uunin toiminnasta, se ei tarkoita välttämättä, että uunissa on vika. Tarkista joka tapauksessa seuraavat seikat:

Huomaat, että...

Uuni ei lämpene.

Lämpötilanilmaisin T°C on jatkuvasti päällä.

Uunin lamppu ei toimi enää.

Jäähdytystuuletin toimii edelleen uunin ollessa sammutettuna.

Mahdolliset syyt

• Uuni ei ole kytketty verkkoon.
- Sähköverkon sulake on poissa käytöstä.
- Valittu lämpötila on liian matala.
• Termostaatti on viallinen.

- Anturi epäkunnossa.

- Lamppu on viallinen. - Uunia ei ole kytketty verkkoon tai sulake on palanut

- Ilmanvaihto toimii enintään 1 tunnin paistamisen jälkeen, - Jos se ole pysähtynyt tunnin kuluttua

Miten tulee toimia?

• Kytke uuni.
• Vaihda sulake tai tarkista sen arvo (16A).
• Nosta valittua lämpötilaa.
• Ota yhteys jälkimyyntipalveluun.

- Ota yhteys jälkimyyntipalveluun.

-Vaihda lamppu. -Kytke uuni verkkoon tai vaihda sulake.

- Avaa uunin luukku, jotta uuni jäähtyisi nopeammin.

- Ota yhteys jälkimyyntipalveluun.
