KÄYTTÖOHJE POWDP35170 PowerPlus

1 KAYTTO 3
2 KUVAUS (KUVA A) 3
3 PAKKAUKSEN SISALTO 3
4 SYMBOLIT 3
5 YLEIsET TURVALLISUUSOHJEET 4
5.1 Työskentelyalue. 4
5.2 Sahkoturvallisuus 4
5.3 Henkiloturvallisuus.. 5
5.4 Sahkolaiteiden huolellinen käsittely ja kayttö 5
5.5 H Akkutyokalun huolellinen käsittely ja käytto... 5
5.6 Huolto 6
6 TURVAOHJEET KULMAHIOMAKONETTA VARTEN 6
7 LISATURVALLISUUSOHJEITA AKKUJA JA LATUREITA VARTEN
7.1 Akut. 7
7.2 Laturi 7
8 LATAUS JA ASETUS TAI AKUN POISTO 7
8.1 Laturin merkkivalot (kuva 1)
8.2 Akun poistaminen/asettaminen (kuva 2)
8.3 Akun varauskyvyn ilmaisin (kuva 3)
9 KOKOAMINEN 8
9.1 Apukahvan asentaminen (kuva 4) 8
9.2 Suojuksen kokoonpano (kuva 5) 8
9.3 Hiomalaikan vaihtaminen (kuva 6-7)
10 KAYTTO 9
10.1 Kytkeminen pälle / pois (kuva 8)
10.1.1 Kytkeminen pälle 9
10.1.2 Sammuttaminen 9
11 KAYTTO 10
11.1 Kiintoavaimen sailyttaminen (kuva 9) 10

POWERPLUS

HIGH QUALITY TOOLS

POWDP35170 FI

11.2 Karkeahionta (kuva 10) 10
11.3 Katkaisu (kuva 11) 10
12 PUHDISTUS JA HUOLTO 11
12.1 Puhdistus 11
13 TEKNISET TIEDOT 11
14 MELU 11
15 TAKUU 12
16 LAITTEEN KAYTÖSTÄ POISTAMINEN 12
17 VAATIMUSTENMUKAIISUUSVAKUUTUS 13

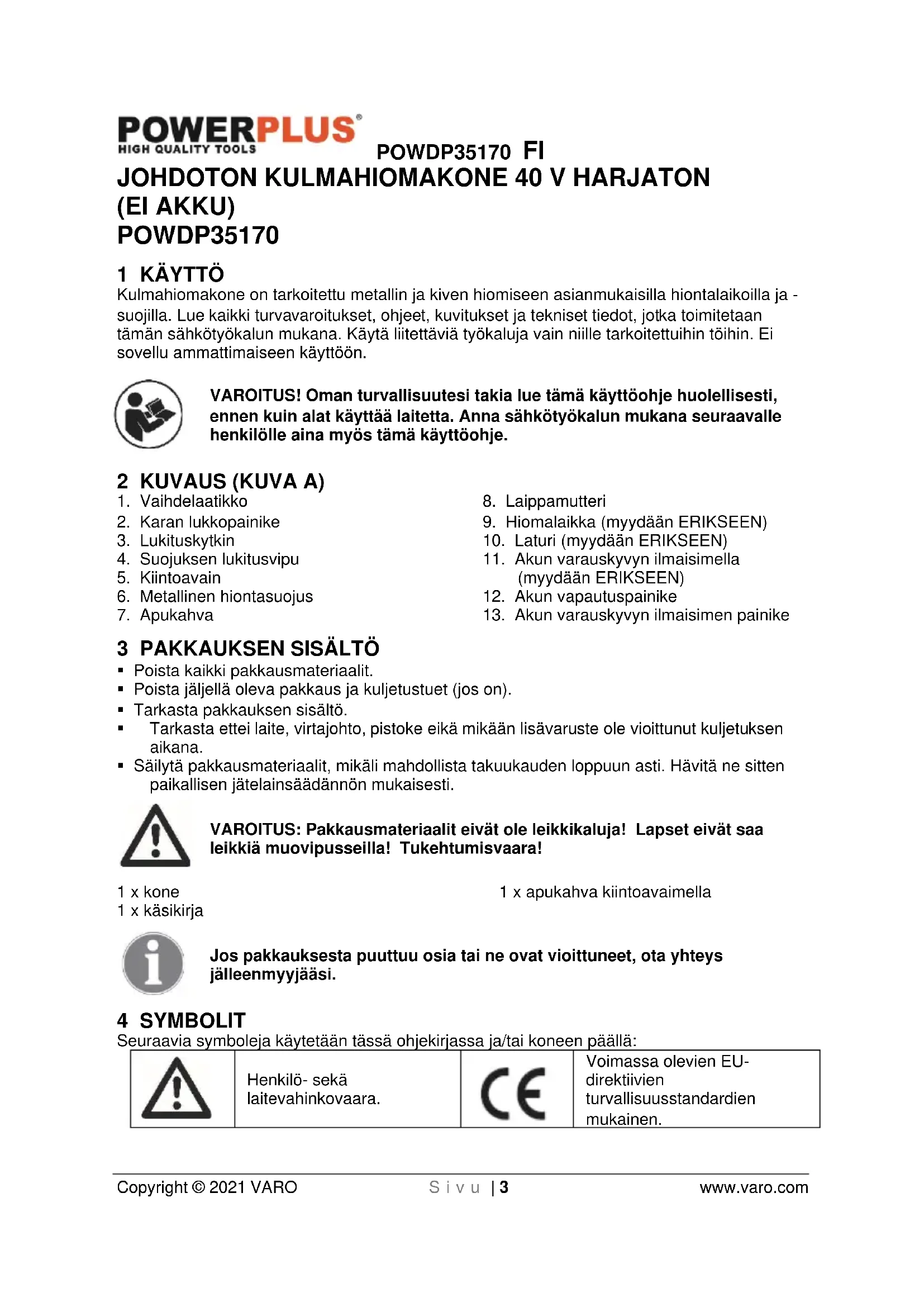

JOHDOTON KULMAHIOMAKONE 40 V HARJATON (EI AKKU)

POWDP35170

1 KÄYTTÖ

Kulmahiomakone on tarkoitettu metallin ja kiven hiomiseen asianmukaisilla hontalaikoilla ja - suojilla. Lue kaikki turvavaroitukset, ohjeet, kuvitukset ja tekniset tiedot, jotka toimitetaan tamän sahkötyokalun mukana. Käytä liitetäviä tyokaluja vain niille tarkoitettuihin toihin. Ei sovellu ammatimaineen käyttoön.

VAROITUS! Oman turvallisuutesi takia lue tämä kayttöohje huolellisesti,uppen kuin alat kayttäa laitetta. Anna sahkötyokalun mukana seuraavalle henkilolle aina myös tämä kayttöohje.

2 KUVAUS (KUVA A)

1. Vaihdelaatikko
2. Karan lukkopainike
3. Lukituskytkin
4. Suojuksen lukitusvipu
5. Kiintoavain
6. Metallinen hiontasuojus

7. Apukahva

8. Laippamutteri

9. Hiomalaikka (myydaan ERIKSEEN)
10. Laturi (myydaan ERIKSEEN)
11. Akun varauskyvyn ilmaisimella (myydaan ERIKSEEN)
12. Akun vapautuspainike
13. Akun varauskyvyn ilmaisimen painike

3 PAKKAUKSEN SISÄLTÖ

• Poista kaikki pakkausmaterialiaalit.
• Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
  Tarkasta pakkauksen sisälto.
  Tarkasta ettei laite, virtajohto, pistoke eikä mikaan lisavaruste ole viottunut kuljetuksen aikana.
• Sälytä pakkausmaterialiait, mikäi mahdollista takuukauden loppuun asti. Havita ne sitten paikallisen jätelainsaadannon mukaisesti.

VAROITUS: Pakkausmaterialiait eivät ole leikkikaluja! Lapset eivät saa leikkä muovipusseilla! Tukehtumisvaara!

1xkone
1xkasikirja

1 x apukahva kiintoavaimella

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jalleenmyyjaasi.

4 SYMBOLIT

Seuraavia symboleja käytetaan tassā ohjekirjassa ja/tai koneen paallä:

!

Henkilö- sekä laitevahinkovaara.

CE

Voimassa olevien EU- direktiivien turvallisususstandardien mukainen.

POWDP35170 FI

Lue ohjekirja ennen käytöä.		Luokan II kone - kaksoiseristetty -maadoitettua pistorasiaa ei tarvita (vain laturi).
Kuulosuojaimien käytöä.	MAX. 40°C	Ympäristölämpötila korkeintaan 40 °C (vain akku).
Suojalasien käytöä.		Käytä akkua ja laturia vain suljetuissa tiloissa.
Käytä hengityssuojainta põlväässä työssä.		Älä altista laturia eikä akkua vedelle.
Käytä aina.		Akkua tai laturia ei saa poltaa.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käytö. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sahköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käytöä varten. Sana "sahkötyokalu" tarkoittaa sahköverkloon liitetäviä (johdollisia) sahkötyokaluja tai akkukäytöisiä (johdottomia) sahkötyokaluja.

5.1 Työskentelyalue

• Pida työskentelyalue puhtaana ja hyvin valaistuna. Epäjärkestys ja huanosti valaistut työskentelyalueet ovat tapaturma-alttiita.
• Alä kayta laitetta rajahdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai polya. Sahkötyokalut muodostavatkipinoita, jotka voivat sytyttäpolyn tai hóryt.
• Varmista, etta lahettyvilla ei ole lapsia eikä muita henkilöitä tyokalun kayton aikana. Keskittymisen herpaantuessa voit menettä laitteen hallinnan.

5.2 Sähköturvallisuus

• Tarkasta aina, etta verkkojannite vastaa valmistuskylttiin merkittyä jannitetta.
• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pientavät sähköiskun vaaraa.
  Välta koskemasta maadoitettuihin pintoihin, kuten putkiin, lampopattereihin, liesiin ja jäkaappeihin. Sahköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisaa sahköiskun vaaraa.
• Alä kanna aläkä ripusta laitetta johdosta aläkä irrota pistotulppaa pistorasiasta johdosta vetamällä. Pidä johto kaukana lampolähteista, öljstä, teravista reunoista ja liikkuvista laitteiden osista. Vialiset ja sekaiset johdot lisävät sahköiskun vaaraa.
• Jos kaytät sahkötyokalua ulkotiloissa, kayta sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon kayttö pientaä sahköiskun vaaraa.

POWDP35170 FI

• Ellei sahkötyokalun kayttöa koskeissa tiloissa voida välttä, kaytä jaannösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n kayttö vähentäa sahköiskun vaaraa.

5.3 Henkiloturvallisu

• Ole varovainen. Keskity aina työhösi ja käsittele sahkötyokalua aina järkevästi. Alä käytä laitetta, kun olet väsnyt tai huumeiden, alkoholin tai laakkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaavakavia tapaturmia.
• Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten polynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käytö vähentä tapaturmien riskiä, kun ne on mitoitetu sahkötyokalun ominaisuksia ja käytötarkoitusta vastaaviksi.
• Varmista, etta laitetta ei voi käynnistä vahingossa. Varmista, etta virtakytkin on OFF-asennossa, ennen kuin liitā pistokkeen pistorasian. Jos pidā sormea katkaisimella kantaessasi laitetta tai liitā laitteen sahköverkkoon katkaisimen ollessa pällä, tapaturmien vaara on suuri.
• Irrota saatotyokalut ja ruuvitaltat, ennen kuin kykt letaiteen paalle. Tyokalu tai ruuvitalta voi aiheuttaa tapaturmia ollessaan kiinnitetynä pyorivaan laiteen osaan.
• Alä kurottaudu. Varmista, etta seisot laitetta kayttäessäti tukevalla alustalla ja etta pystyt pitämän tasapainon koko ajan. Nain pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.
• Käytä aina sopivia vaatteita. Älå käytä valjiä vaatteita tai koruja työskentelyn aikana. Varmista, etta hiuksesi, vaatteesi ja käsineesi eivat pääse likkuvien osien vällin. Valjät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.
• Jos laitteeseen voidaan liittää polynimuri ja keruulaite, varmista, etta ne on kiinnitety hyvin ja niitta kaytetaan oikein. Näiden laitteiden käytto piententaä polyn aiheuttamia vaaratilanteita.

5.4 Sahkolaitteiden huolellinen käsittely ja käytto

• Ää ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sahkölaitetta. Sopivan tyokalun käytöllä työskently sujuu paremmin ja turvallisemmin märiritetyllä tehoalueella.
• Alä käytä sahkolaitteita, joiden virtakytkin on viallinen. Sähkolaite, jota ei voi ena kytkea paalle tai/eikä pois, on vaarallinen ja se on korjattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisavarusteita tai asetat laitteen sailoo. Naiden varotoimenpiteiden ansiosta laite ei paase tahattomasti kaynnistymaan.
  Sälytä sahkölaitte aina lasten ulottumattomissa. Äla anna sellaisten henkilöiden käyttaa laitetta, jotka eivat ole perehyneet sen käyttoön eivätkä naihin käyttoohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitta käytvät kokemattomat henkilöt.
• Huolla sahkölaiteet huolellisesti. Tarkasta, etta liikkuvat laiteen osat toimivat moitteettomasti eiväkä jää juniin, etta laitteessa ei ole rikkoutuneita tai muita vialisia osia, etta ne haittaavat laiteen toimintaa. Korjauta vioittuneet osat ennen laiteen käyttoa. Monet tapaturmat johtuvat puutteellisesti huolletuista sahkölaitteista.
• Pida terat teravina ja puhtaina. Huolellisesti huolletut terat, joiden leikkaavat reunat ovat teraviä, jumittavat vahemman ja niitta on helppomi käyttaa.
  Käytä sahkölaitetta, lisavarusteita, varateriä jne. naiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käytöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käytö muuhun kuin maäritettyyn käytötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 H Akkutyokalun huolellinen käsittely ja käytto

• Lataa vain valmistajan märittelemällä laturilla. Yhdelle akulle sopiva laturi saattaa aiheuttaa toisen typpisen akun kanssa tulipaloriskin.

Käytä työkaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Muiden akkujen käytto saattaa aiheuttaa loukkaantumis- tai tulipaloriskin.

POWDP35170 FI

Kun akkua ei kayteta, pidse kaukana muista metalliesineista, kuten paperiklipseista, kolikoista, avaimista, niiteista, ruuveista tai muista pienista metalliesineista, joiden valisin liitantakohtiin saattaa muodostua yhteys. Akkunapojen oikosulku saattaa aiheuttaa tulipalon tai palovamman.

Värinkäytön aikana akusta saattaa valuva nestettä; välta kosketusta nesteen kanssa. Jos joudut vahingossa kosketuksiin nesteen kanssa, huuhtele vedellä. Jos nestettä joutuu silmiin, ota yhteys läkärin. Akusta valuvaesto vii aiheuttaa arsytstä tai palovammoja.
- Alä käytä vioittunutta tai muokattua akkua tai työkalua. Vioittuneet tai muokatut akut saattavat toimia odottamattomalla ravallaiiheuttten tulipalon, rajahdyksen tai loukkaantumisen.
- Alä altista akkua tai työkalua tulelle tai liian korkealle lampötilalle. Altistuminen tulelle tai yli 130 °C lampötilalle voi aiheuttaa räjähdyksen.
- Noudata kaikkia latausohjeita äkä lataa akkua tai työkalua ohjeissa ilmoitettujen lampötilojen ukkopuolella. Virheellinen tai ilmoitettuken lampötilojen ukkopuolella tehty lataus voj yahingoittaa akkua ja lisātā tulipaloriskiä.

5.6 Huolto

• Korjauta laitteesi ainoastaan patevallä ammattihenkilollä, joka käyttaa vain alkuperäisia varaosia. Nain varmistat, etta laitteesi on turvallinen sitä käytettaessä.

6 TURVAOHJEET KULMAHIOMAKONETTA VARTEN

• Poista laitteesta kaikki pakkausmaterialiaalit ja irtonaiset osat.
  Tarkista lisavarusteet ennen kayttöa. Niiden tulee sopia laitteeseen ja kayttotarkoituksiisi.
• Jos laite on uusi, lataa ensin sen akku.
• Tarkista, vastaako hiomalaikkaan merkitty suurin kierrosnopeus koneen suurinta sallittua kierrosnopeutta. Koneen kierrosnopeus ei saa olla hiomalaikkaan merkittyä arvoa suurempi.
• Tarkista, etta hiomalaikan mitat vastaavat koneen teknisia tietoja.
  Tarkista, etta hiomalaikka on asennetty oikein ja kiinnitety kunnolla paikoilleen. Alya rytaa saada hiomalaikkaa sopimaan yakisin koneeseen supistusrenkaiden tai sovittimien ayulla.
  Käytä ja säilytä hiomalaikkoja hankkijalta saamiesi ohjeiden mukaisesti.
• Alä käytä konetta paksumpien työstkappaleiden leikkaamiseen kuin leikkauslaikan suurin leikkaussyyvys.
• Alä käytä leikkauslaikkoja purseseenpoistoon.
• Varmista karan ruuvinkierteisiin kiinnitettavilla hiomalaikoilla, etta karassa on riittavasti kierteitta. Varmista, etta kara on riittavasti suojattuna eikä tule kosketukseen hiomapinnan kanssa.
• Tarkista ennen käytöä, ettei hiomalaikassa ole vaurioita. Älä käytä murtuneita, revenneitä tai muutoin vahingoittuneita hiomalaikkoja.
• Käytä konetta kuormittamattomana 30 sekuntia ennen sen käyttoönottoa. Katkaise koneen virta valittömästi, jos se alkaa täristä huomattavasti, tai jos siinä ilmenee jokin muu vika. Tarkasta kone ja hiomalaiikka huolellisesti ennen kuin käynnistät koneen uudelleen.
  Varmista, ettei mahdollinen kipinointi aiheuta henkilovahinkoja tai roisku helposti syttyviaeineita kohti.
  Varmista, etta tyostettav kappa on riittavsti tuettuna tai puristettuna. Pida kdet loitolla hiotavasta pinnasta.
• Käytä aina suojalaseja ja kuulosuojaimia. Käytä halutessasi tai tarvittaessa myös muita suojavarusteita, esimerkiki seiliinaa tai kypärää.
  Varmista, etta pyorat ja terat on kiinnitety valmistajan ohjeiden mukaisesti.
• Varmista, etta hiovan tuotteen kanssa mahdollisesti toimitetut valilevyt ovat tarvittaessa kaytossa.
• Jos tyokalun mukana on toimitetu suojus, alä kayta laitetta ilman suojusta.

POWDP35170 FI

• Jos tyōkalu on tarkoitettu kiinnitettaväksi pyöän, jossa on kierteitetty reikä, varmista, että pyörän kierre on riittävän pitka karan pituuteen nähden.
• Varmista, etta ilma-aukot psvyvat puhtaina, kun tyoskentelet polyisissä tiloissa.

• Alä yritä koskaan mistään syystä avata.

• Alä varastoti tiloissa, joissa lampötila voi ylittäa 40 °C.

Lataa vain 4^ - 40^ ymparistolampotilassa.

• Säilytä akut viileässä ja kuiivassa tilassa (5-20 °C). Älä koskaan säilytä akkuja lataamattomina.

• Li-ion-akkujen sähkövaraus on parasta purkaa saannollisesti ja ladata ne uudelleen (vahintään 4 kertaa vuodessa). Pitkaan varastoitaessa Li-ion-akun ihannelataus on 40% .

• Akkuja havitettaessnoudata kohdassa "Ympariston suojeleminen"annettuja ohjeita.

• Ää aiheuta oikosulkuja. Jos liitäntä tehdään positiivisen (+) ja negatiivisen (-) liittimen valillä suoraan tai tapahtuu vahingossa kosketus metalliesineisiin, akkuun tulee oikosulkju ja voimakas virta virtaa ja saa aikaan lammön kehittymistä, mistä voi olla seurauksena kotelon halkeaminen tai tulipalo.

• Ei saa kuumentaa. Jos akkuja kuumennetaan yli 100^ , tiivisteet ja eristeet ja muut muovikkomponentit voivat vioittua ja seurauksena voi olla akkunesteen vuoto ja/tai sisäinen oikosulku, joka saa aikaan lammon kehittymista ja aiheuttaa halkeamia tai tulipalon. Ålå myöskään havitä akkuja polttamalla. Siitä voi olla seurauksena räjähdys ja/taivakava palaminen.

• Aärimmäisissä olosuhteissa voi tapahtua akun vuotaminen. Jos huomaat nestettä akun päällä, toimi seuraavasti:

• Pyyhiestois houolellisei pyyhkeell. Valtaihokosketusta.
  -Iho-tai silmakosketuksessa noudata alla olevia ohjeita:

✓ Huuhtele valittomästi vedellä. Neutralisoi miedolla hapolla kuten sitruunamehulla tai etikalla.
✓ Silmakosketuksessa huuhtele huolellisesti puhtaalla vedellä vahintaan 10 minuuttia. Hakeudu laakärinhoitoon.

Tulipalon vaara! Välta oikosulkua irrotetun akun liitännöissä. Akkua ei saa polittaa.

7.2 Laturi

• Alä yritä koskaan ladata ei ladattavia akkuja.
  Vaihdata vialiset johdot valittomasti.
• Alà altista vedelle.
• Alä avaa laturia.
• Alā lāvista laturia.
  Laturi on tarkoitettu vain sisakayttoon.

8 LATAUS JA ASETUS TAI AKUN POISTO

8.1 Laturin merkkivalot (kuva 1)

Yhdistä latur virtalähteseen:

Kiinteästi palava vihrea: valmis lataamaan.
Vilkkuva punainen: lataus kaynnissä.
Kiinteastipalavavihrea:ladattu.
- Kiinteästi palava vihrea ja punainen: akku tai laturi vauroitunut.

POWDP35170 FI

Huomaa: jos akku ei sovi paikoilleen kunnolla, irrota se ja vahvista, etta akku on tarkoitettu tällä laturimalille. Tämä ilmoitetaan teknisten tietojen kaaviossa. Älå lataa muita akkuja tai sellaisia akkuja, jotka eivät sovi kunnolla laturiin.

1. Tarkasta laturi ja akku saannollisesti niiden ollessa liitettyina.
2. Irrota laturi ja irrota se akusta, kun olet valmis.
3. Anna akun jäahtvä kokonaan ennen kuin kaytät sitä.
4. Sälytä laturi ja akku sisätiloissa, poissa lasten ulottumattomista.

HUOMAA: Jos akku on kuuma jatkuvan kayton jälkeen työkalussa, annasen jaähtyä huoneen lampötilaan ennen lataamista. Tämä pidentää akkujesiikää.

8.2 Akun poistaminen/asettaminen (kuva 2)

VAROITUS: Ennen säätöjen tekemistä varmista, että työkalu on sammutettu ja poista akku.

• Pidä tvökalua yhdellä kädellä ja akkua (11) toisella.
  Asennus: työnnä ja liu'uta akku akkuporttiin, varmista, etta vapautussalpa akun takapuolella napsahtaa paikoileen ja akku on kinni ennen kuin aloitat toimintoa.
• Poista: Paina akun yapautussalpaa ja yedä akku ulos samalla kertaa.

8.3 Akun varauskyvyn ilmaisin (kuva 3)

Akussa on akun varauskyvyn ilmaisimet. Voit tarkastaa akun varauskyvyn painiketta painamalla (13). Ennen kuin kaytät konetta, paina kytkimen laukaisinta tarkistaaksesi, onko akussa riittävästi latausta, jotta se toimii kunnolla.

Nämä 3 LED-valoa näytävät akun varauskyvyn tason:

3 LEDiä palaa: Akku on tãysin ladattu.
2 LEDja palaa: Akku on 60% Jadattu.
1 LED palaa: Akku on melkein tvhja.

9 KOKOAMINEN

9.1 Apukahvan asentaminen (kuva 4)

Varoitus: Sammuta hiomakone ennen kokoamista ja saatöä ja vegä akku pois kulmahiomakoneen rungosta.

Apukahva (7) voidaan kiinnittä kulmahiomakoneeseen 3 eri asentoon: vasemmalle, oikealle ja ylos.

Kokoa kahva ruuvaamalla se yhteen kiinnityskohtaan. Tarkista, etta kahva on hyvin kiinnitetty, mutta alä ruuvaa sitä lijan tiukalle.

9.2 Suojuksen kokoonpano (kuva 5)

Lövsää suojiuksen (6) pidike yetämällä suojiuksen lukitusvipua (4) ulospän.
- Kaannä suojustaniin, etta hiomalaikan suojaamaton osa on mahdollisimman kaukana kädestä, joka on pääkahvan päälä.
Kiinnitä suojus painamalla lukitusvipua sisäänpän (suojus ei saisi enää likkua).

POWDP35170 FI

Huomaa: jos suojaa ei ole kiinnitetty tiukasti lukitusvivulla (4), kiristä kuusiomutteria kuusioavaimella.

Huomaa: suojus täytyy asettaa suojaamaan käytäjä, jos laikka halkeaa käytön aikana.

9.3 Hiomalaikan vaihtaminen (kuva 6-7)

Varo - laikka, jota on käytetty, voi olla hyvin kuuma!

Varoitus: vedä akku pois kulmahiomakoneen rungosta ennen kokoamista ja säätöä.

• Kiinnitä kara pitämällä karan lukkopainiketta (2) painettuna.
• Käannä karaa, kunnes se lukkiutuu.
• Irrotaulkolaippa ja aluslaippa mukana tulevalla kaksireikaisellä avaimella.
• Kiinnitä haluamasi laikka (9) karaan ja vaihda ulkolaippa ja aluslaippa. Vapauta karan lukko.

Tärkeä! Karanlukitusta saa painaa vain silloin, kun moottori jaARA eivat ole kaynnissä!

Karanlukitus on pidettäva alas painettuna laikanvaihdon aikana!

Kytke biomakone pälle lukituskytkimellä (3), ja anna sen käydä 30 sekunnin ajan tarkastaaksesi, etta se toimii oikein, eikä se tärise epänormaalisti. Pysäytä biomakone heti, jos se tärise kovasti, ja tutki syy.

N. 3 mm:n hioma- ja katkaisulaikassa ruuvaa ulompi laippa niin, etta tasainen puoli on kohti hioma- tai katkaisulaikkaa.

10 KÄYTTO

10.1 Kytkeminen pälle / pois (kuva 8)

Ennen kuin kytket virtakytkimen, tarkasta etta hiomalaikka on kiinnitetty oikein ja etta se pyorii tasaisesti, ja etta ulkolaippa on kiristetty hyvin.

Liitä akku kulmahiomakoneen runkoon.

10.1.1 Kytkeminen pälle

Työnnä lukituskytkin (3) eteenpän ja paina lukituskytkin (3) sitten kokonaan alas.

10.1.2 Sammuttaminen

Vapauta lukituskytkin (3). Kytkin palautuu automaattisesti lukittuun asentoon.

Laikka jatkaa pyörimistä sen jälkeen, kun työkalu on kytketty pois.

11 KÄYTTÖ

11.1 Kiintoavaimen sailyttäminen (kuva 9)

Tassä työkalussa on kiintoavaimen sáilytstoiminto, mikä helpottaa käytöä ja sáilytysta. Kiintoavaimen voi sáilyttä apukahvassa käytön jälleen.
- Aseta kiintoavain apukahvassa olevaan sille tarkoitettuun paikkaan.
- Kiintoavain on kokonaan sāilytyspaikassa, kiintoavaimen kohoumat kiinnittyvat apukahvan pidikkeisiin.
- Kun haluat kayttäa kiintoavainta, ota se pois kahvasta pitamalla kiinni kiintoavaimen tapeista ja vetamalla se ulos.

11.2 Karkea hionta (kuva 10)

Varoitus: Älä koskaan käytä katkaisulaikkaa hiontaan. Suorita hiominen vain hiontaan tarkoitetulla suojalla.

HUOMIO: Älä koskaan paina karan lukkopainiketta, kun levy pyörii. Saat parhaat hiontatulokset, kun asetat työkalun 30^ - 40^ kulmaan. Liikuta työkalua taaksepäin ja eteenpäin painamalla sitä kevyesti. Nän työstettävä osa ei kuumene liikaa, ei vaalene eikä sihen muodostu uria.

11.3 Katkaisu (kuva 11)

Katkaise metallia kayttamalla aina katkaisun tarkoitettua suojaa.

• Katkaisun aikana liikuta tyokalua eteenpain pakottamatta, riippuen katkaistavasta materiaalista.
• Alä paina katkaisulaikkaa.
• Alä kallista työkalua tai liikuta sitä sivulta toiselle.
• Äla vahenna katkaisulaikan nopeutta painamalla sitä sivusuunnassa, kun se pysaytetaan.
• Tyokalua tulee aina käyttaa hankaavalla liikkeellä, joka suunnataan ylospain. Muussa tapauksessa tyokalu voi liikkua hallitsemattomalla ravalla katkaisulinjan ulkopuolle.
  Kun katkaiset tankoja, joissa on nelioprofilii, kannattaa aloittaa suorimmasta osasta.

Huomaa: Kun kaytät kulmahiomakonetta katkaisemiseen, välta kallistamasta katkaisutasoa. Katkaisulaikassa on oltava siisti katkaisureuna. Timanttisen katkaisulaikan kaytöä suositellaan, kun katkaistaan kovaa kivea.

VAROITUS: Älä koskaan tee katkaisutöitä hiomalaikalla.
VAROITUS: Älä käytä katkaisulaikkaa karkeaan hiontaan.
VAROITUS: Älä käsitte asbestia sisäläviä materiaialeja!

12 PUHDISTUS JA HUOLTO

12.1 Puhdistus

• Pidä koneen tuuletsaukot puhtaina, ettei moottori ylikuumene.
• Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käytökerran jälkeen.
• Pidä ilmanvaihtoakot puhtaina.
• Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutetu saippuaveteen.

Alä koskaan käytä bensinin, alkoholin tai ammoniakkiven tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.

13 TEKNISET TIEDOT

Mallinro:	POWDP35170
Pyörismnopeus	10.000 min-1
Laikan halkaisija	125 mm
Nimellisjännite	40 V
Karan lukko	Kyllä
Akkuliitäntä	Liu'utettava
Karan kierre	M14
Pehmeä kahva	Kyllä
Turvasuojus	Kyllä
Pehmeä käynnistys	Kyllä

14 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K = 3)

Aänenpainetaso LpA 85 dB(A)

Aänitehotaso LwA 96 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äennpaine on yli 85 dB(A).

aw (Tärinataso)

4.3 m/s²

K = 1.5m / s^2

POWDP35170 FI

15 TAKUU

Talle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämärastä, joloin ensimmäinen käytäja on ostanut tuotteen.

• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisavarusteita kuten poria, poran teria, sahan teria jne.; vahinkoja tai vikoja, jotka johtuvat vaärinkäytösta, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myoskään kulietuskustannuksia.

Väärastä käytösta johtuvat viat ja/tai vauriot eivät myoskän kuulu takuun piirin.

• Pidatämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun värästä käytõstä aiheutunutta ruumiiillista vammaa.

• Korjaukset saa suorittaa vain Powerplus tyokalujen valtuuttamassa huoltopisteessä.

• Lisatietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.

• Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

• Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laininlyödvystä huollosta tai ylikuormituksesta.

Takuun piirin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liallisesta polysta, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuuudesta johtuen), värästä käytösta (laitteelle sopimattomat käytöttarkoitukset), taitamattomasta käytösta (esim. kasikirjan ohjeita ei noudateta), värästä kokoamisesta, salaman iskusta, virheellisestä verkkojannitteestä. Tämä lista ei ole rajoittava.

• Vaatimusten hyväksyminen takuun piirin kuuluvana ei voi koskaan johtaa takuukauden pidentämseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

Laitteet tai osat jotka on vaihdettu takuun piirin kuuluvana, ovat Varo NV:n omaisuutta.

• Pidätämme itsellämme oikeuden hyläta vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiilharioien saannöllinen huolto,...)

Sailytakassakuittostopavamaaransitteena.

• Tyokalu on palautettava purkamattomana jalleenmyyjalle hyväksyttavan puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikali kaytettavissä talle yksikolle) ostotositteen kera.

• Tyokalusi on ladattava vahintäan kerran kuukaudessa, jotta voidaan varmistaa tämän tyokalun optimaalinen kayttö.

16 LAITTEEN KAYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytösta pitkäaikaisen käytön jälkeen, alä havitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen havittämisetä ympäristöä suojaavalla tavalla.

Sähkölaitteiden tuottamia jatteita ei saa kasetellā tavallisten kotitalousjatteiden tapaan. Vie ne kierratettaväksi asianmukaiseen paikkaan. Kysy nuvoa kierratyksesta paikallsilta viranomaisilta tai jalleenmyjälta.

17 VAATIMUSTENMUKAISUUSVAKUUTUS

VARO - Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, etcä

Tuote: JOHDOTON KULMAHIOMAKONE 40 V - Akkutoiminen

Tavaramerkki: PowerPlus

Malli:POWDP35170

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisen direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien saannosten mukainen. Laitteen luvaton muokkaaminen johtaa taman vakuutuksen mitatöitymseen.

Europan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoitusväivan saakka):

2011/65/EU

2006/42/EC

2014/30/EU

Eurooppalaiset yhdenmukaistetut standardit (seka niiden mahdolliset muutokset allekirjoituspäävään saakka):

EN60745-1:2009

EN60745-2-3: 2011

EN55014-1:2017

EN55014-2: 2015

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO - Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Ludo Mertens

Säntelyasiat - vaatimuksenmukaisuudesta vastaava johtaja

5.3 Atoiikn aovpaleia

Na eioe TPOOeKIOI. PooexTe auto Tou KavETe Kai xpoaiotoiite Koivn loyikn otny epyaia oac me eva nektpiok epyaiao. Mn xpoaiotoiite eva nektpiok epyaiao av iote koupaoevoi n uto tnv enpia vapkwtikw, akoan f apmuakw. Mia otiyun atpoeeia, kata t th diapkeia xpnang Tou epyaiaiou, ptovi o oynoei oe oop Taupuatio.

Xpnaiuotoiite EoTIAIO aOaAeiac. OpatE TAVTA TPOOTATEUTIKA yuaia. H xphon EoTIAIOc aOaAeiac, oTWC Maoka Okovns, avioiaothnika TAnouToia, kpaoc n wtaotide c ONOTE XpeiaZetai, eattwvei Tov Kivduvo Tpaumatou.

ATOPEUYETNVTUxaia EKKIVNONTOU mXavnauoC. BebaWVEOTI OdiakOTTNC Bpioketai OTn 0EON OFF (KLeiOtoc) TPIV OuvdeTe TO pIC OTNV Ppiz. Av kata Tn Mepaopatou mXavnauo cExeTto daxtuO aac TAVW OTOV diakottn n ouvdoTe To mXavma OTnv Ppiz oTAV O diakottnc eivai OTn 0Eon ON (avoiktoc), auéaveTic TIIavotntec atuxnauoC.

• Pniv θεσετοε λειToupyia To μnxavμα, αραipεITE Ta puθμiOtiKa εpyaεia Kai Ta μnxavikα κλεiδi. 'Eva εpyaεio n μnxaviko kλεiδi Tous exe i eive πavω σ εva πepiOtpεφóEv oξαptημa tou μnxavμatoc, μTopei va oynyσe i σ Tpaμaioμo.

Mny npoekeiveote. Natae otaepa katw kai diatnpite navta tyn iooppoia oac. Etoi 01nopeite va eleyxete kautepa to epyaio o Tepiwn uan avapevovcns kataotaonc.

Φopate kaalna poxa. Mn opate paodia pouxa n koanmuata. Ipooexe wote ta aaiia, ta pouxa kai ta yavta oac va mny nnoiacouv oto epyaieio. Ta papia pouxa, ta kounmuata n ta akpiia aaiia mtopei va tiaotouv ota kivouveva eapntmuata.

Av unapxouv oukeuesaywyng okvns yia ouvdeon oto uynavna, povtiote va tic ouvdeote kai va tic xpnaiotoinoete owota. H xpnan tetoiwv ouakeuw v eiwvei touc kivuvouc nou oxetizovtai e tn okovn.

5.4 Xpnoj kai povtida twv nAeKpiikw evyaaieiwv

Mny nepiive ta to epyaleio va kavei nepiootepa a tio oaa mtopei. Xpnoiopoite To katalnnlo nektpiko epyaleio yia tnv epyaia oac. Eva nektpiko epyaleio 0kavei

POWDP35170 EL

kautepa kai aopaaotepa t n douaia tou av xpoiopoieitai yia tov oKOTyia tov onioo npooipzetai.

Mn xnpoiouoie To nAekptko epyaleio av o diakottnc evai elattwpatikoc. Ea nAekptko epyaleio me xaalaevo diakottn evai etikivduvo kai pETTEI va etiokuaotei.

Piv kavete puthetaic, aalaeTe Eapntmuata n atoOnkeuote To epyaleio, aioouvdeet To aTo tvn pica. Auta ta PpoanTTiKa tepa eiwovuT ovexoEv o Tns TuXiae EKKIVNGNC Tou evaiiou.

• PhuaosrTa nAekpikc epyaleia, otav deV ta xpnoiotoiite, eXwpouc oTou deV pAnoiacov Paiia kai mV enipetene Tn xpion Tou epyaaleiou aToaotaou deV evi A Egoikeiwpeva ue auto h deV exouv diaaoei Tc odnyies xpionc. Ta nAekpiKa epyaaleia Eivai etikivuva otav xonoiotoiuvtaI aToaotaou deV exouv oxetikn eUTeipia.

Ta nAektpiKa epyaEia xpeiaOvntnpon. EeYxTe mTWC ta KIVoUeva EApTnmuata evai kakwC EUbuypaumieva n MTLokapouva, mTWC UAPXOUV EApTnmuata OTAOeVA nZnue, kai OTiHnTne aALo MTOpei va Tn AEIOUPyIA Tou EpyaEiou. Av to epyaEio PAeI Znui, 0a PEPTEI VA EIOKEuaote.IoAA aTuXnmuata OUMbaivouv Aoyw Tng KaKnc Gvvtponnc Twy nAektoikwv Evaaewy.

• Diatnpie ta epyaia koinc aixunpa kai kahepa. Av ta epyaia koinc ouvtnpouvtai owtka kai exouv aixunpecs aeTidec, utapxouv Aiyotepe c Tioavotnte c va mokapouv kai o xepiouoc touc evai Eukolotepc.

Xpnoiopoioite Ta nEeKpiKa epyaleia, ta Eaaptnmuata Ta KOTtka epyaaleia kT. oupwva e autc TIC oyniec kai ouwva e Tov TpOIO xpnoC yia Tov OTIO Eivai oxediaoEv aoTO EIOc epyaleiou, aubavovTAC EtianC UTOPN TIG OUVNKEc epyaoia c kT Nv Epyaia Tou thelte va kaveT. H xPon Tuv nEeKPIKW epyaleiw yia aAloi oKOITOn h e alto pOIO, EkToC ano autouG yia Touc OTIOUc Eivai oxediaoEv o, mTpe i va onnynoe i OEETIKIVDUEc KAATAOTAGEIC.

5.5 Xpnon kai povriδa εpyαεiou μarapiaç

Na optiEe movo ue tov optiTn Tou ouviotatai aTo tv Kataokuaot. Evac optiTnc Tou taipiaei oe evav tuTO naketou mntapiaac, mTOpEvaATOTeKivduvo TUPKAVIAC eay xonoiOToin0eiue aaLo TAKeto uTATApiac.

Xpnoiopoioite ta nektpia epyaleia mvo t a kaopioeva taKaetaaatapiac.H xpnoi diaopopetikwv paketowu ttataipac Evexei Tov kivduo Tpaumaioukai Tupkayiac.

Otav to paketo mntatapiac de xpooiotnoieitai, va qualaooetai paikia aTto aa aetaaikoc avtkieivcva, oTWC uovdtpec, kaeia, kapia, biocn aa aikpa eaaikacavikeeva, ta onioia mtopei va oniuoynoouv ouvdoon mtasu wv TNOw. Tuxov evwn twv nnc mntatapiac mtopei va npokaleoei ykaumata n npkayia.

9.2 Suvapuoloyonrou npoulakntpa (Eik. 5)
