Nova SWA20U1XA - Generaattori HARVIA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Höyrygeneraattori hammamille
Merkki	Harvia
Malli	Nova SWA20U1XA
Sähkönsyöttö	230 V ~ 50 Hz, 3 kW
Veden tulopaine	200 - 400 kPa (2 - 4 bar)
Vesisäiliön tilavuus	Noin 0,6 L
Säädettävä lämpötila-alue	30 - 55 °C
Maksimikäyttöaika	1–12 tuntia (säädettävä)
Ohjauspaneelin tyyppi	Xenio WiFi (kosketus, taustavalaistu)
Yhteydet	WiFi MyHarvia-sovelluksen kautta
Päätoiminnot	Höyryntuotanto, valaistus (max 100 W), ilmanvaihto (max 100 W), ajastus, lapsilukko, kuivatus
Turvallisuus	Ylikuumenemissulake, vedenkorkeusanturi, jäätymissuoja (asennuksen kautta)
Yhteensopivuus	Hammam Harvia Nova
Toimituksen sisältö	Ohjauspaneeli, datakaapeli 5 m, virtakaapeli 5 m, suihkupää, kattosuihkupää, höyrysuihkupylväs, seinätelineet, ruuvit ja tulpat, höyrygeneraattori, ohjeet
Takuu	2 vuotta (kotikäyttö), 1 vuosi (virkistyskeskukset), 3 kuukautta (laitokset)
Huolto	Happopesu sitruunahapolla, vedenkorkeusanturin puhdistus
Varaosat	Saatavana valmistajalta (vesisuodatin HWF01S, tuoksunesteet)
Suojausluokka	Roiskevesisuojattu ohjauspaneeli

Usein kysytyt kysymykset - Nova SWA20U1XA HARVIA

Miten höyrygeneraattori käynnistetään?

Paina höyrygeneraattorin Käynnistys/Pysäytys -painiketta ohjauspaneelista. Asetettu lämpötila näytetään, sitten todellinen lämpötila. Täyttö ja lämmitys alkavat automaattisesti.

Miten lämpötila säädetään?

Paina MENU, käytä + ja - -painikkeita säätääksesi lämpötilan välillä 30 °C - 55 °C. Paina MENU uudelleen vahvistaaksesi.

Miten viivästetty käynnistys ohjelmoidaan?

Päävalikossa aseta ohjelmoitu pysäytys (1–12 h). Viivästettyä käynnistystä varten paina + kunnes ylität maksimiajan, valitse sitten haluttu aika + ja - -painikkeilla. Aika muuttuu 1 tunnin välein.

Mitä tehdä virhetilanteessa E1 tai E2?

Virheet E1 ja E2 osoittavat lämpötila-anturin vikaa (avoin piiri tai oikosulku). Tarkista johdotus ja liitännät liittimen ja anturin välillä. Jos ongelma jatkuu, ota yhteys ammattilaiseen.

Miten vedenkorkeusanturi puhdistetaan?

Irrota laite verkosta ja sulje vedenotto. Irrota höyrysuutin, teknisen tilan lasi, löysää sitten anturin mutteri. Puhdista anturi hienolla hiekkapaperilla kalkin poistamiseksi.

Miten generaattori kalkinpoistetaan sitruunahapolla?

Sekoita 50–80 g sitruunahappoa 1 litraan vettä. Käynnistä laite 10 minuutiksi, irrota verkosta, kaada liuos säiliöön huoltosuuttimen kautta. Kytke uudelleen, käynnistä 10 minuutiksi ja sitten 30 minuutiksi. Huuhtele lopuksi puhtaalla vedellä.

Voinko ohjata laitetta etänä?

Kyllä, MyHarvia-sovelluksen kautta sen jälkeen, kun olet aktivoinut WiFi-valikon S-CO -kohdassa. Voit kytkeä päälle/pois, säätää lämpötilaa, valaistusta ja ilmanvaihtoa etänä.

Miten paneelin näppäimet lukitaan?

Valmiustilassa pidä Höyrygeneraattorin käynnistys/pysäytys ja Valaistus -painikkeita painettuna 3 sekunnin ajan. Lukitus estää luvattoman käytön, mukaan lukien etäkäynnistyksen.

Mikä on takuuaika?

Takuu on 2 vuotta kotikäytössä, 1 vuosi virkistyskeskuksille ja 3 kuukautta laitoksille. Takuu raukeaa, jos asennus- ja huolto-ohjeita ei noudateta.

Miten tehdasasetukset palautetaan?

Valmiustilassa pidä Höyrygeneraattorin käynnistys/pysäytys, Valaistus ja Ilmanvaihto -painikkeita painettuna 5 sekunnin ajan. Näyttöön tulee rSt OFF, paina + vaihtaaksesi ON-tilaan, sitten MENU vahvistaaksesi.

KÄYTTÖOHJE Nova SWA20U1XA HARVIA

Toimituksen sisältö....3
Varoitukset ja huomiot.... 4
Asennusohjeet....12
Käyttöohjeet....36
Huolto....40
Varaosat....92
Takuu....94

SV INNEHÅLL

FI: Toimituksen sisältö

√ Ohjauspaneeli Xenio
√ Ohjauspaneelin datakaapeli 5 m
√ Syöttökaapeli pistotulpalla 5 m
√ Käsisuihku
√ Kattosuihku
√ Höyrysuihkupaneeli
√ Höyrysuihkupaneelin kannattimet
√ Kiinnitysruuvit ja nailontulpat
√ Höyrygeneraattori
√ Käyttöohje

Tämä asennus- ja käyttöohje on tarkoitettu höyryhuoneen ja höyrysuihkupaneelin omistajalle tai niiden hoidosta vastaavalle henkilölle sekä höyrysuihkupaneelin asennuksesta vastaavalle asentajalle. Kun höyrysuihkupaneeli on asennettu, luovutetaan nämä asennus- ja käyttöohjeet höyryhuoneen ja höyrysuihkupaneelin omistajalle tai niiden hoidosta vastaavalle henkilölle.

VAROITUS!

• Höyrynkehitin on tarkoitettu höyryhuoneen lämmittämiseen kylpylämpötilaan. Muuhun tarkoitukseen käyttö on kielletty.
• Tarkasta laite näkyvien vaurioiden varalta ennen laitteen asennusta ja käyttöönottoa. Älä käytä vaurioitunutta laitetta.
• VAROITUS! Höyrysuihkupaneelin höyrysuutin lämpenee käytössä polttavan kuumaksi. Älä koske siihen käytön aikana.
  • VAROITUS! Höyrysuuttimista purkautuva höyry on polttavan kuumaa. Varo polttamasta ihoasi.
• Älä vie sähkölaitetta höyryhuoneeseen.
• Huolehdi että höyryhuone kuivuu hyvin käytön jälkeen.
• Jos verkkoliitäntäjohto vaurioituu, on valmistajan tai valmistajan huoltoedustajan tai vastaavan pätevän henkilön vaihdettava se vaaran välttämiseksi.
• VAROITUS! Kaikki erityisosaamista vaativat huoltotoimet on annettava koulutetun ammattilaisen tehtäväksi.
• Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset ja sellaiset henkilöt, joiden fyysiset, aistinvaraiset tai henkiset ominaisuudet ovat alentuneet tai joilla ei ole kokemusta ja tietoa, jos heitä valvotaan tai heitä on opastettu käyttämään laitetta turvallisesti ja jos he ymmärtävät laitteen käyttöön liittyvät vaarat.
• Lapset eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa laitetta eivätkä he saa tehdä laitteen hoitotoimenpiteitä ilman valvontaa.
• Älä oleskele yhtäjaksoisesti yli 2 h tuulettamattomassa höyryhuoneessa.

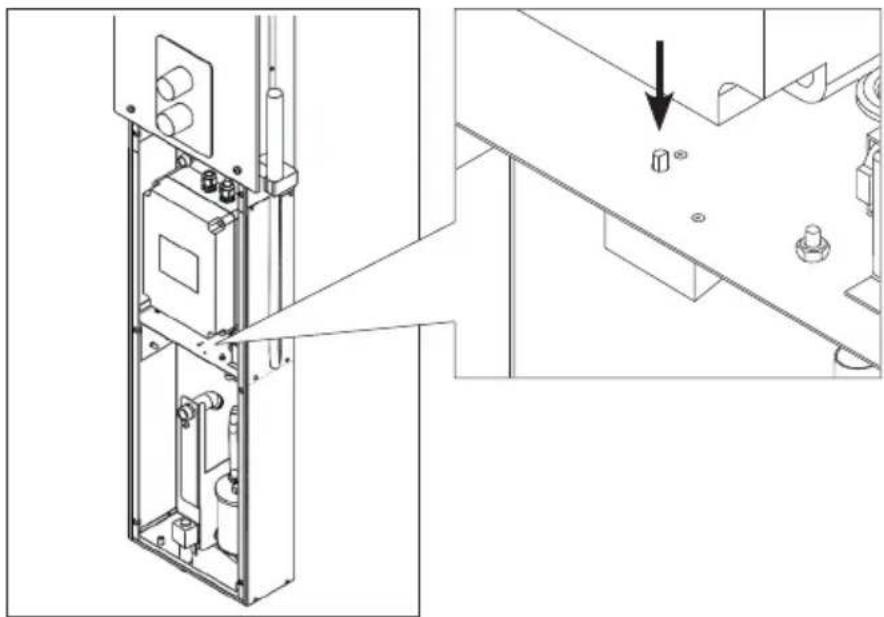

• Älä palauta ylikuumenemissuojaa palautuspainikkeesta, ennen kuin ylikuumenemissuojan laukeamisen syy on selvitetty. Ylikuumenemissuojan saa palauttaa vain ammattitaitoinen huoltomies, ellei käyttöohjeessa toisin mainita.
• Muiden höyryä tai kosteutta höyryhuoneeseen tuottavien sähkölaitteiden käyttö on kielletty.
• Irrota laite sähköistä ja sulje veden sulkuventtiilit huoltojen aikana.

TÄRKEÄÄ!

• Höyrysuihkupylvästä ei saa asentaa tilaan, jossa se voi päästä jäätymään tai on alttiina haitallisille aineille. Tilassa tulee olla lattiakaivo poistovettä varten.
• Pidä huoli höyryhuoneen säännöllisestä puhdistuksesta.
• Puhdista laite kevyesti kostutella liinalla. Käytä mietoa puhdistusainetta. Älä käytä liotusainetta tai syövyttäviä kemikaaleja.
• Tuotetta ei saa hävittää kotitalousjätteen seassa. Kierrätä tuote viemällä se asianmukaiseen keräyspisteeseen tai ota yhteys ostopaikkaan.

LÄS NOGA IGENOM VARNINGARNA OCH HANDBOKEN INNAN DU ANVÄNDER PRODUKTEN!

Ennen kuin ryhdyt asentamaan höyrysuihkupaneelia, tutustu asennusohjeeseen ja tarkista seuraavat asiat:

• Höyrysuihkupaneelin tehon tulee olla sopiva höyryhuoneen tilavuuteen nähden. Katso ohjeelliset minimi- ja maksimitilavuudet kullekin höyrynkehittimelle ja seinämateriaalille » taulukko Asennustiedot
• Syöttöjännite on sopiva höyrysuihkupaneelille.
• Sulakkeet ovat määräysten mukaiset.
• Höyrysuihkupaneelin asennuspaikka täyttää annetut suojaetäisyyksien vähimmäisarvot » Mitat ja suojaetäisyydet
• Höyrysuihkupaneelin asennuspaikka on ohjeessa kuvatun kaltainen » Asennuspaikka ja kiinnitys.

SV: Före montering

FI: Höyrysuihkupaneelin osat

1. Kattosuihku 6. Höyrysuutin 10. Vedensuodatin (lisäosa)
2. Lämpötila-anturi 7. Tuoksukouru
3. Suihkutilan lasi 8. Suojamaadoitettu pistoke
4. Käsisuihku 13. Huoltoletku (SCHUKO), kumikaapeli 5m

5. Teknisen tilan lasi 9. Sähkökotelo 14. Höyrygeneraattori

6. Magneettiventtiili (veden poisto)

7. Magneettiventtiili (veden otto)

Fl: Asennuspaikka ja kiinnitys

Höyrysuihkupaneelia ei saa asentaa tilaan, jossa se voi päästä jäätymään tai on alttiina haitallisille aineille. Tilassa tulee olla lattiakaivo poistovettä varten.

Tämän höyrysuihkupaneelin asennus Harvian Nova höyrysuihkuhuoneeseen löytyy höyrysuihkuhuoneen asennusohjeesta.

Katso kuvat » Höyrysuihkupaneelin asennus

1. Aseta alempi seinäkiinnike haluttuun paikkaan, ja merkkaa reikien paikat. Poraa 8 mm reiät nailontulppia varten, ja asenna nailontulpat reikiin. Kiinnitä alempi seinäkiinnike ruuveilla paikoilleen.
2. Kiinnitä ylemmät seinäkiinnikkeet höyrysuihkupaneliin M6 ruuveilla. Nosta höyrysuihkupaneeli alemman seinäkiinnikkeen päälle, ja merkkaa ylös seinään tulevien reikien paikat. Nosta höyrysuihkupaneeli pois. Poraa 8 mm reiät nailontulppia varten ja paina nailontulpat paikoilleen
3. Ruuvaa kattosuihkun putki ja kattosuihkun sadetin paikoilleen.
4. Kytke vesijohdot 3/4" liitäntöihin. (kylmä = sininen ja kuuma = punainen). Varmista tiiveys. Jos asennat lisävarusteena valot ja/tai tuulettimen, tulee kaapelointi pujottaa tässä vaiheessa höyrysuihkupaneelin sisälle. Vain yhdelle kaapelille on tehty valmiiksi holkkitiiviste läpivienti. Jos tarvitset toisen kaapelin läpivientiä, pitää kumisen peitetulpan tilalle lisätä M20 holkkitiiviste.
5. Nosta höyrysuihkupaneeli takaisin alakannattimen päälle ja kiinnitä M6 mutterit alakannattimen läpi tuleviin ruuveihin.
6. Kiinnitä ylemmät seinäkiinnikkeet paikoilleen ruuveilla.
7. Kiinnitä käsisuihkun vesiletku käsisuihkun pidikkeen alta löytyvään kierreliittimeen.
8. Kiinnitä teknisen tilan lasi ja höyrysuutin paikoilleen. Höyrysuutinta ei pidä kiristää liikaa, vaan se pitää jättää vaaka-asentoon kuvan mukaisesti.
9. Kytke ohjauspaneelin datakaapeli ja kiinnitä sopivaan paikkaan (» Ohjauspaneelin asennus)
10. Kytke höyrysuihkupaneelin pistotulppa sähköihin.

Fl: Syöttö- ja poistovesiliitännät

• Syöttövesien 3/4" liitännät sijaitsevat höyrysuihkupaneelin takana, ja ne on varustettu takaiskuventtiileillä.
• Kytke kylmä vesi sinisellä merkattuun liittimeen, ja kuuma vesi punaisella merkattuun liittimeen.
• Syöttöveden paineen tulee olla 200-400 kPa / 2,0 - 4,0 bar.
• Poistovesiliitäntä sijaitsee höyrysuihkupaneelin alaosassa. Vesi poistuu höyrygeneraattorista 30 min jälkeen sen sammumisesta.

• Höyrysuihkupaneeli on varustettu pistotulppaliitännällä. Pistotulpan tulee olla irrotettavissa asennuksen jälkeen.
• Jos verkkoliitäntäjohto vaurioituu, on valmistajan tai valmistajan huoltoedustajan tai vastaavan pätevän henkilön vaihdettava se vaaran välttämiseksi.
• Huolto- ja lisätöissä (valon ja tuulettimen asennus jälkikäteen) tehtäviä sähkötöitä saa suorittaa vain siihen oikeutettu ammattitaitoinen sähköasentaja voimassa olevien määräysten mukaan. Kansalliset määräykset tulee huomioida.
• Maadoitettujen laitteiden on pysyvästi oltava liitettyinä kiinteään johdotusjärjestelmään. Laiteeseen tulee syöttää virta vikavirtasuojan (RCD) kautta, jonka nimellisvirta on enintään 30 mA.
• Katso kuva » Sähkökytkennät

FI: Ohjauspaneelin asentaminen

• Ohjauspaneeli on roisketiivis ja pienjännitteinen. Ohjauspaneeli voidaan asentaa kuivaan tilaan, esimerkiksi pesuhuoneeseen, pukuhuoneeseen tai asuintiloihin. Paneelia ei voi asentaa höyryhuoneeseen.
• Johtoputkitus (halkaisija 30 mm) seinän rakenteissa antaa mahdollisuuden viedä datakaapeli piiloasennuksena ohjauspaneelin asennuspaikalle, muutoin asennus tehdään pinta-asennuksena.
• Katso kuva » Ohjauspaneelin asentaminen

• Valaistus ja tuuletin: Höyrysuihkupaneeliin on mahdollista asentaa valaistus ja tuuletin. Niitä voidaan ohjata ohjauspaneelin kautta.
• Vedensuodatin: Vesijohtovesi voi sisältää epäpuhtauksia, esimerkiksi kalkkia, joka voi aiheuttaa kalkkikertymiä ja –tukoksia höyrygeneraattorin sisäosiin. Ongelman ehkäisemiseksi ja höyrysuihkupaneelin käyttöiän pidentämiseksi suosittelemme Harvia HWF01S vedensuodattimen käyttöä.
• Höyrytuoksut: Höyrysuihkupaneelin tuoksukouruun lisätty hajuste syöttää tuoksua höyrystimen tuottaman höyryn sekaan. Parhaan kokemuksen takaamiseksi suosittelemme höyrystinkäyttöön tarkoitettuja Harvian tuoksunesteitä (Harvian Sauna- ja höyrytuoksusetti SAC25100). Huom! Käytä vain höyrystinkäyttöön tarkoitettuja tuoksunesteitä.

SV: Utrustning

Höyrysuihkupaneelin käyttö

Varmista ennen laitteen käynnistämistä, ettei höyryhuoneessa ole sinne kuulumattomia esineitä. Varmista, että höyry pääsee purkautumaan ulos suuttimista esteettömästi. Avaa syöttövesiputken sulkuventtiili.

Höyrynkehitin on varustettu erillisellä ohjauspaneelilla. Laite on valmiustilassa, kun näppäimet loistavat ohjauspaneelissa. Jos näppäimet eivät loista, tarkista, että virta on kytketty päälle pääkytkimestä.

Ohjauspaneelin merkkivalot ja -painikkeet

WiFi yhteys Lämpötila Huolto Päälläoloaika Näppäinlukko

Arvon pienentäminen*

Asetustilan vaihto*

Arvon suurentaminen*

* Paina ja pidä painike pohjassa vaihtaaksesi arvoa nopeammin.

Höyrystin I/O Valaistus I/O Tuuletin I/O

HARVIA

Höyrystin päälle
[Zc8T]	Paina höyrystimen päälle/pois -painiketta.
	Näytössä näkyy ensin asetettu tavoitelämpötila ja sen jälkeen höyryhuoneesta mitattu lämpötila ja jäljellä oleva päällä oloaika. Höyrynkehitin alkaa ottaa vettä ja lämmetä.Höyryntuottoon tulee tauko, kun höyrynkehitin ottaa lisää vettä vesisäiliöön ja kun höyryhuoneen lämpötila nousee asetettuun arvoon.
	Asetukset
	MENU	Avaa asetusvalikko painamalla MENU-painiketta.
	40 C	Lämpötila. Asetusväli 30-55°CValitse haluamasi lämpötila painikkeilla - ja+.
	MENU	Paina MENU-painiketta
	6:00	Jäljellä oleva päällä oloaika. Asetusvälin minimiarvo on 1 h, maksimiarvon voit valita lisääasetuksista (1-12:00 h).
	--	Esivalinta-aika (ajastettu käynnistys). Paina + painiketta kunnes maksimipäälläoloaika ylittyy. Aseta haluamasi esivalinta-aika painikkeilla - ja+.Aika muuttuu 1h askelin.
	MENU	Paina MENU painiketta. Ohjauspaneeli palautuu lähtötilaan.
Höyrystin pois päältä
	Höyrynkehitin sammuu ja siirtyy valmiustilaan, kun painat päälle/pois -painiketta, päälläoloaika loppuu tai kun toimintaan tulee häiriö.Höyrynkehitin on varustettu automaattisella tyhjennysventtiillä. Laite tyhjentää vesisäiliön 30 min kuluttua sen sammumisesta. Älä irrota virtajohtoa seinästä tämän ajanjakson aikana.

Lisäasetukset
	Avaa asetusvalikko painamalla samanaikaisesti ohjauspaneelin -, MENU ja + painikkeita. Paina 5 sekunnin ajan. HUOM! Painikkeet eivät loista ohjauskeskuksen ollessa valmiustilassa.
S-011:00	Maksimi päälläoloaika. Voit muuttaa maksimi päälläoloaikaa painikkeilla - ja+. Asetusväli on 1 - 12 tuntia (Tehdasasetus 1h).
[MY445]	Paina MENU painiketta.
S-02C	Muisti sähkökatkon varalta. Voit valita, mitä laite tekee sähkökatkon jälkeen.ON1: Laite käynnistyy uudelleen, ajanlasku jatkaa siitä mihin jäi.ON2: Laite käynnistyy uudelleen, ajanlasku nollaantuu.OFF: Laite ei käynnisty uudelleen sähkökatkon jälkeen.Turvallisuusmääräykset muistin käytöstä vaihtelevat alueittain.
M	Paina MENU painiketta.
S-052	Käyttötunnit. Näytössä näkyy laitteenkäyttötunnit.
MENU	Paina MENU painiketta.
S200	Huoltoväli. Näytöllä näkyy. kuinka monta tuntia sitten laite on huollettu. Nollaa laskuri huollon jälkeen painamalla painiketta - 5 sekunnin ajan. Huoltoaikaa pääsee säätämään painamalla painikkeet - ja + pohjaan.
M	Paina MENU painiketta.
S-07	Veden säätöVoit lisätä ja poistaa vettä painikkeilla - ja + esim. säiliön pesussa, vian selvittämisessä tai huollossa.
M	Paina MENU painiketta.
S-09	LämpötilayksikköMuuta asetusta - ja + painikkeillaCELS (Celsius)FAHr (Fahrenheit)
MENU	Paina MENU painiketta.
S-10	KuivausKuivaustilan ollessa päällä, se aktivoituu höyrygeneraattorin sammuttua. Kuivausjakson pituus on 1 h.OFF > Kuivaus pois päältä.ON > Kuivaus päällä.
MENU	Paina MENU painiketta.
!	Näytön kirkkausSäädä näytön kirkkautta - ja + painikkeilla.
MENU	Paina MENU painiketta.

	WiFi yhteysVoit yhdistää ohjauspaneelin WiFi verkkoon MyHarvia sovelluksen avulla. Muuta asetuksia - ja + painikkeilla. Katso tarkemmat ohjeet MyHarvia sovelluksesta.OFF > Ohjauskeskuksen WiFi yhteys on pois päältä(WiFi merkkivalo ei näy ohjauspaneelissa).ON > Ohjauskeskuksen WiFi yhteys on päällä.(WiFi merkkivalo loistaa ohjauspaneelissa).COnn > Aktivoi ohjauspaneelin yhdistä -tilaan.
	Poistu painamalla MENU -painiketta. Ohjauspaneeli siirtyy valmiustilaan.

Valaistus
	Jos höyryhuoneeseen on asennettu valaistus, voidaan se kytkeä ohjauspaneelista päälle ja pois. (max. 100W/230 V ~).Sytytä tai sammuta valo(t) painamalla ohjauspaneelin painiketta.
Tuuletin
	Jos höyryhuoneeseen on asennettu tuuletin, voidaan se kytkeä ohjauspaneelista päälle ja pois. (max. 100W/230 V ~).Käynnistä tai sammuta tuuletin painamalla ohjauspaneelin painiketta.
Näppäinlukko päälle / pois
	Pidä pohjassa höyrystimen ja valon käyttöpainikkeita kolmen sekunnin ajan. Näppäinlukon saa kytkettyä päälle vain valmiustilassa. Näppäinlukko estää myös etäkäynnistyksen.
Tehdasasetusten palauttaminen
	Ohjauspaneelin ollessa valmiustilassa, paina ja pidä pohjassa höyrystin, valo ja tuuletin painikeita viiden sekunnin ajan.Näytölle tulee teksti rST OFF. Paina + vaihtaaksesi nollaustilan päälle ON.Paina MENU-painiketta suorittaaksesi tehdasasetusten palautuksen

Tuoksukouru (höyrysuuttimen päällä)

• Tuoksukouruun lisätty hajuste syöttää tuoksua höyrystimen tuottaman höyryn sekaan.
• Käytä vain höyrystinkäyttöön tarkoitettuja tuoksunesteitä. Noudata pakkauksessa annettuja ohjeita.

Etäkäyttö

Höyrynkehitin on mahdollista käynnistää MyHarvia applikaatiolla, kun yhteys on muodostettu. Etäkäynnistys on mahdollista, kun näytössä lukee teksti "rc on"

Esivalinta-aika: ohjauskeskuksen ollessa esivalinta-ajalla, laitetta ei voi ohjata etäkäyttölaitteella. Kun höyrystin on lähtenyt päälle esivalinta-ajan jälkeen, höyrystin voidaan sammuttaa etäkäyttölaitteella

Kuivatus: Kun höyrystin sammutetaan etäkäyttölaitteella ja kuivatus on asetettu päälle, kuivatus käynnistyy eikä sitä voi sammuttaa etäkäyttölaitteella.

Virransäästötila: Ohjauskeskus siirtyy 30 minuutin jälkeen virransäästötilaan, jos mitään painiketta ei paineta. Vain höyrystimen päälle/pois merkkivalo ja tilaviesti "rc on" (mikäli etäkäyttö on mahdollista) palavat.

FOTA (Firmware Over the Air): Xenio WiFi ohjauspaneelissa on toiminto, joka lataa automaattisesti uusimman laiteohjelmiston ohjauspaneeliin.

MyHarvia mobiilisovellus

MyHarvia on mobiilisovellus, jonka avulla voit ohjata Xenio WiFi -ohjauspaneelin toimintoja etänä. MyHarvia mobiilisovelluksella voit:

• käynnistää ja sammuttaa höyrystimen
• Käynnistää ja sammuttaa lisälaitteita (valot, tuuletus)
• Asettaa ja seurata saunan lämpötilaa
• Asettaa ja seurata saunan kosteutta (combi-mallit)
  • Nähdä höyrystimen tilatiedot
• Asettaa ajastettuja käynnistyksiä

MyHarvia sovellukseen liitettävien laitteiden määrää ei ole rajoitettu, joten voit ohjata useaa Xenio WiFi ohjauspaneeliin liitettyä saunaa ja/tai höyryhuonetta esimerkiksi kotonasi ja mökilläsi.

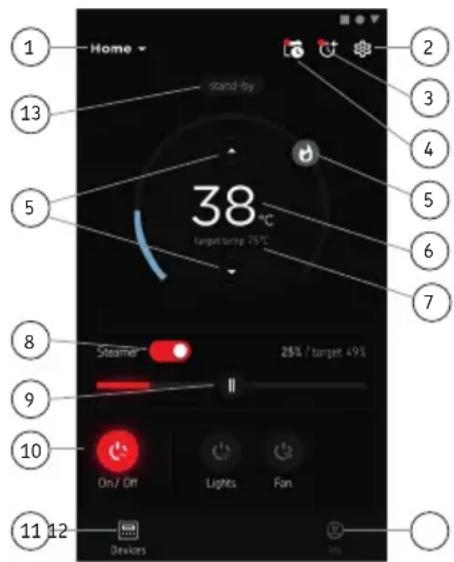

Sovelluksen päänäkymä:

1. Laitevalikko
2. Laitteen asetukset
3. Ajastettu käynnistys
4. Viikkokello
5. Saunan lämpötilan säätö
6. Saunan lämpötila
7. Asetettu tavoitelämpötila
8. Höyrystin päälle / pois
9. Ilmankosteuden säätö
10. Toimintojen valitseminen päälle / pois
11. Laitteet
12. Käyttäjäprofiili ja asetukset
13. Laitteen tilatieto / virheilmoitukset

Home stand-by 38°C target temp 75°C Stevens 25% / target 49% On/ Off Lights Fan Devices 11 12 1 2 3 4 5 6 7 8 9 10

Huom! Käytettävissä olevat painikkeet riippuvat ohjattavassa laitteessa olevista ominaisuuksista.

MyHarvia sovelluksen asennus:

1. Lataa MyHarvia sovellus sovelluskaupasta (Google Play / App Store)
2. Rekisteröidy MyHarvia-tilille sovelluksessa.
3. Kirjaudu sisään MyHarvia-tilillesi sovelluksessa.

Huom! MyHarvia sovellus ei ole ladattavissa kaikissa maissa paikallisten rajoitusten takia.

MyHarvia ja Xenio WiFi -laiteparin muodostaminen

Ensimmäisen laitteen asennus tapahtuu heti kirjautumisenjälkeen. Seuraa MyHarvia sovelluksen ohjeita. Voit myöhemmin muodostaa uusia laitepareja toiminnolla "+Lisää uusi" ja seuraamalla sovelluksen ohjeita.

Höyrynkehittimen ylläpito

Huollon merkkivalo alkaa vilkkua, kun edellisestä huollosta on kulunut 200 tuntia. Voit säätää aikaa SET6-valikossa.

Irrota aina sähköt ja sulje veden tuloventtiilit huoltotoimien ajaksi!

Käyttäjä voi tehdä seuraavat ylläpitotoimenpiteet:

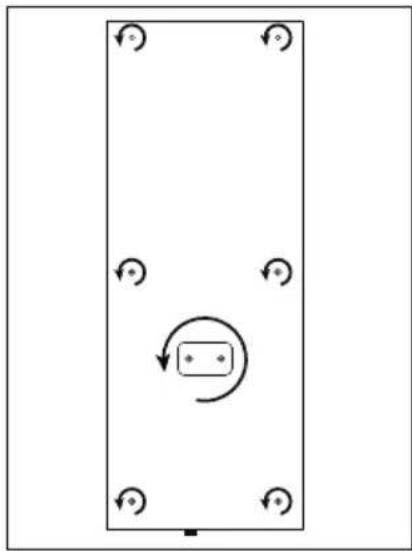

• veden tasoanturin puhdistus
- kalkinpoisto

Muut huoltotoimet saa suorittaa vain ammattitaitoinen huoltomies.

Taloyhtiö-, laitos- tai muussa vastaavassa käytössä oleva höyrynkehitin tulee huoltaa perusteellisesti vähintään kahdesti vuodessa (vesisäiliön, vastusten ja tasoanturin tarkistus ja puhdistus).

Veden laatuvaatimukset

Veden ominaisuus Vaikutukset Suositus
Humuspitoisuus Väri, maku, saostumat <12 mg/l
Rautapitoisuus Väri, haju, maku, saostumat <0,2 mg/l
Mangaanipitoisuus (Mn) Väri, haju, maku, saostumat <0,10 mg/l
Kovuus: tärkeimmät aineet kalkki eli kalsium (Ca) ja magnesium (Mg)	Saostumat Ca: <100 mg/
Kloridipitoinen vesi Korroosio Cl: <100 mg/l
Klooripitoinen vesi Terveysriski Käyttö kielletty
Merivesi Nopea korroosio	Käyttö kielletty
Arseeni- ja radonpitoisuudet	Terveysriski Käyttö kielletty

Veden tasoanturin puhdistus

Poista kalkkikertymät pyyhkimällä tai tarvittaessa hiomalla hienolla hiekkapaperilla. Irroita höyrysuutin kiertämällä vastapäivään. Irroita lasin ruuvien suojatulpat ja irroita ruuvit. Poista lasi varovasti. Avaa tasoanturin mutteri ja puhdista tasoanturi.

Vesijohtovesi sisältää epäpuhtauksia, mm. kalkkia, jotka ajan mittaan tukkivat höyrynkehittimen sisäosia. Vedessä olevan kalkin määrä (veden kovuus) ja siten myös kalkinpoiston tarve vaihtelee alueittain. Jos vesijohtovesi on kovaa, on syytä asentaa vedensuodatin höyrygeneraattorin tuloveden puolelle. Höyrypylvään vedensuodatin HWF01S myydään erikseen. Katso » Veden laatuvaatimukset.

Kalkinpoisto sitruunahappoliuoksella

Sitruunahappoliuoksen tuottama höyry on vaaratonta. Sitruunahappoliuoksen lisäksi kalkinpoistoon voidaan käyttää myös muita aineita. Noudata aina pakkauksessa annettuja ohjeita.

1. Sekoita 50–80 g sitruunahappoa yhteen litraan vettä.
2. Käynnistä höyrynkehitin ja anna sen olla päällä 10 minuuttia.
3. Irrota höyrygeneraattori sähköistä
4. Irrota höyrypylvään suutin ja teknisen tilan lasi (ks. Veden tasoanturin puhdistus)
5. Irroita huoltoletkun päässä oleva tulppa, ja kaada sitruunahappoliuos vesisäiliöön. Huom. Vesisäiliön koko on noin 0,6 litraa. Kiinnitä huoltoletkun tulppa tukevasti takaisin, sekä kiinnitä teknisen tilan lasi + suutin takaisin paikoilleen.
6. Kytke höyrygeneraattori takaisin sähköihin. Jos muisti sähkökatkon varalta on päällä, laite käynnistyy ilman erillistä käynnistystä.
7. Käynnistä höyrynkehitin ja anna sen olla päällä 10 minuuttia.
8. Sammuta höyrynkehitin ja anna sen olla sammuksissa 30 minuuttia.

Höyrysuuttimen puhdistus

Höyrysuutin voidaan puhdistaa miedolla saippualiuoksella.

Häiriötilanne

Häiriötilanteen sattuessa ohjauspaneeli näyttää laitteen numeron ja virheilmoituksen, joka auttaa häiriötilanteen syyn selvittämisessä.

Käyttäjä voi itse tarkistaa vain tähdellä (*) merkityt kohdat. Muut toimenpiteet saa suorittaa vain ammattitaitoinen huoltomies.

E1	Lämpöanturin mittauspiiri poikki. Tarkista johdotus sekä liitokset liittimiltä anturille.
E2	Lämpöanturin mittauspiiri oikosulussa. Tarkista johdotus sekä liitokset liittimiltä anturille.
E3	Ylikuumenemissuojan mittauspiiri poikki. Paina ylikuumenemissuojan palautuspainikkeesta. Tarkista johdotus sekä liitokset liittimiltä ylikuumenemissuojan anturille.
E5	Vesimäärä alhainen. Tarkista onko mittakupissa vettä. Tarkista vedensyöttö*, magneettiventtiili, tyhjennysventtiili ja pinta-anturi.
E7	Vettä säiliössä vielä huuhtelun tyhjennyksen jälkeen. Tarkista onko mittakupissa vettä. Tarkista tyhjennysventtiili ja pinta-anturi.
E9	Yhteyskatko ohjauspaneelin ja höyrynkehittimen välillä. Tarkista kaapelit ja liittimet.
E10	Vesisäiliö tyhjä huuhtelun jälkeen. Tarkista onko mittakupissa vettä. Tarkista vedensyöttö*, magneettiventtiili, tyhjennysventtiili ja pinta-anturi.
E11	Vesisäiliö täynnä täytön alussa (aloitus-, lopetus- ja huuhtelusyklissä). Tarkista tyhjennysventtiili ja pinta-anturi.
E13	Liian monta täyttöä viiden minuutin aikana. Tarkista vedensyöttö*, virtausnopeus*, magneettiventtiili, tyhjennysventtiili ja pinta-anturi.
E14	Riittävää vesimäärää ei ole saavutettu 10 minuutin sisällä laitteen käynnistyksestä. Puhdista mittakuppi ja tarkista johdot.
E15	Riittävää vesimäärää ei saavuteta höyrystäessä. Tarkista vedensyöttö* ja tyhjennysventtiili.
	Valo ei pala: WiFi yhteys on pois päältä asetusvalikosta S-CO
	Valo palaa koko ajan: WiFi yhteys on päällä. Yhteydet reitittimeen ja MyHarvia pilveen ovat kunnossa
	Valo vilkkuu kolme kertaa peräkkäin: WiFi yhteys on päällä, mutta yhteys MyHarvia pilveen ei onnistu. Tarkista Internet yhteytesi*. Kokeile korjata käynnistämällä reititin uudelleen*.
	Valo vilkkuu 5 sekunnin välein: WiFi yhteys on päällä, mutta ohjauspaneelin WiFi yhteys ei muodostu reitittimen kanssa. Kokeile korjata yhteys sammuttamalla ja käynnistämällä WiFi-yhteys ohjauspaneelin asetusvalikosta S-CO.*
	Huollon merkkivalo alkaa vilkkua kun edellisestä huollosta on kulunut 200 tuntia. Tee huolto ja nollaa laskuri huollon jälkeen.
Useita virheitä: Virheviestit juoksevat näytössä.
Vesisäiliö tuoksuu hajusteelle: Tarkista, ettei tuoksu pääse valumaan vesisäiliöön höyryputkea pitkin.
Ohjauspaneelin toimimattomuus: » Tehdasasetusten palauttaminen

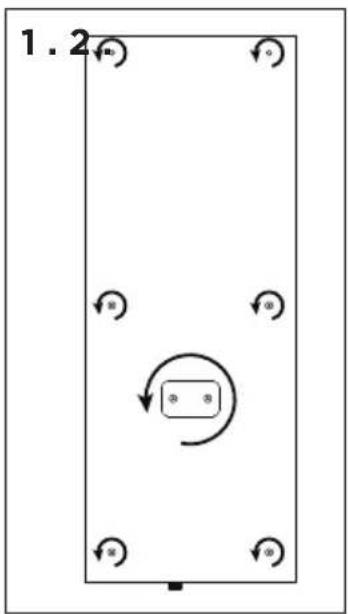

Ylikuumenemissuojan palauttaminen

Ennen painikkeen painamista on selvitettävä laukeamisen syy. Ylikuumenemissuojan saa palauttaa vain ammattitaitoinen huoltomies.

1.2

• Perhekäytössä oleville höyrysuihkupaneeleille ja ohjauslaitteille takuuaika on kaksi (2) vuotta.
• Taloyhtiöiden höyryhuoneissa käytettäville höyrysuihkupaneeleille ja ohjauslaitteille takuuaika on yksi (1) vuosi.
• Laitoskäytössä oleville höyrysuihkupaneeleille ja ohjauslaitteille takuuaika on kolme (3) kuukautta.
• Suosittelemme käyttämään vain valmistajan varaosia.
• Takuu ei ole voimassa, jos ohjeessa esitetyt veden laatuvaatimukset eivät täyty, laitetta ei huolleta ohjeessa esitetyllä tavalla ja/tai asennusta ei ole tehty ohjeessa esitetyllä tavalla.

SV: Garanti
