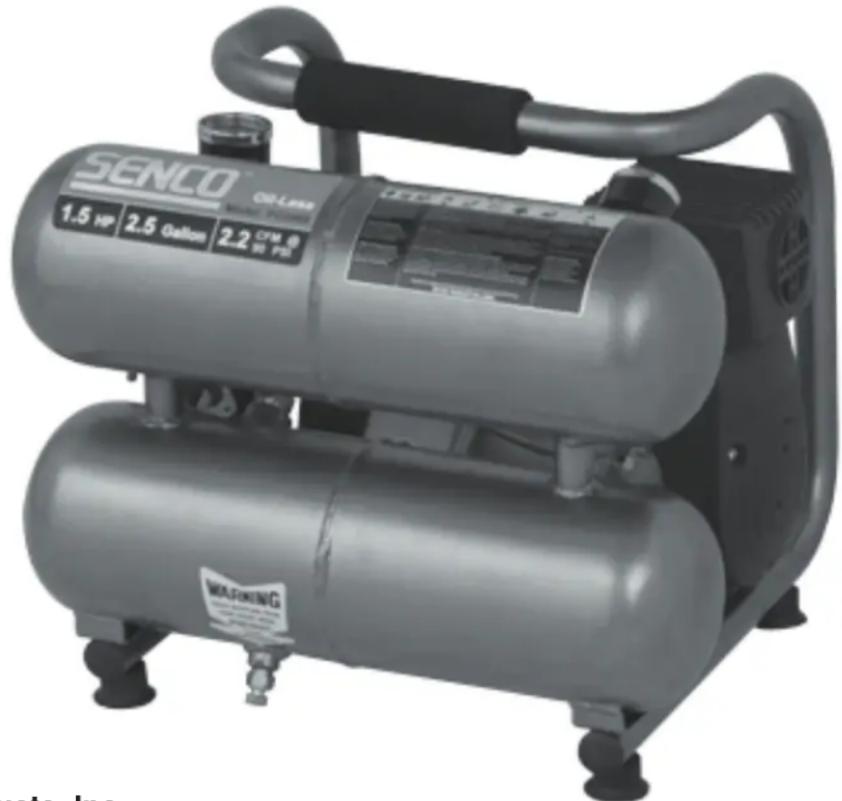

PC0968 - Kompressori Senco - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ilmakompressori
Merkki	Senco
Malli	PC0968
Mitat (P x L x K)	40 x 38 x 34 cm
Nettopaino	17,3 kg
Sähkönsyöttö	230 V ~ 50 Hz, 6 A, yksivaiheinen
Moottorin teho	0,54 kW
Moottorin nopeus	2850 r/min
Säiliön tilavuus	10 L (2,5 US-gallonaa)
Maksimipaine	8,6 bar
Katkaisupaine (ylä)	8,6 bar
Käynnistyspaine (ala)	6,2 bar
Ilman siirtymä	4 ft³/min
Tehollinen virtaus 6,2 bar paineessa	1,4 ft³/min
Äänitaso	79 dBA
Lämpösuoja	Lämpökatkaisin, manuaalinen palautus
Varoventtiili	Kyllä, tehdasasetettu
Painesäädin	Kyllä, painemittarilla
Ilmansuodatin	Saippuavesipesulla puhdistettava sisäosa
Säiliön tyhjennys	Tyhjennyshana säiliön alaosassa
Sylinterin materiaali	Alumiini
Takuu	1 vuosi (vian alaiset osat)

Usein kysytyt kysymykset - PC0968 Senco

Kuinka tyhjentää vesi ilmasäiliöstä?

Kun olet pysäyttänyt kompressorin ja laskenut paineen alle 0,7 baariin, avaa säiliön alapuolella oleva tyhjennyshana. Kallista kompressoria veden poistamiseksi, sulje sitten hana.

Miksi moottori ei käynnisty?

Tarkista, että johto on kytketty, kytkin on asennossa ON (1), lämpökatkaisin ei ole lauennut, ja jatkojohto ei ole liian pitkä tai riittämättömän paksu. Jos ongelma jatkuu, ota yhteyttä Sencon tukeen.

Kuinka tarkistaa varoventtiilin toiminta?

Vedä varoventtiilin renkaasta. Paineilmaa pitäisi purkautua. Vapauta rengas: venttiilin pitäisi sulkeutua. Suorita tämä testi säännöllisesti.

Mitä tehdä, jos kompressori vuotaa säiliön kohdalta?

Älä koskaan yritä korjata, hitsata tai muokata säiliötä. Vuotava säiliö on vaihdettava välittömästi valtuutetun ammattilaisen toimesta.

Voinko käyttää jatkojohtoa tämän kompressorin kanssa?

Senco ei suosittele jatkojohtojen käyttöä, koska ne aiheuttavat tehonhäviötä ja ylikuumenemista. Suosi ilmaletkun jatkoa. Jos sinun on käytettävä jatkojohtoa, noudata ohjeessa mainittuja vähimmäisjohto poikkipinta-aloja.

Kuinka puhdistaa ilman tulosuodatin?

Irrota suodatin ja pese se lämpimällä saippuavedellä. Huuhtele ja kuivaa täysin ennen asennusta. Varmista, että tuuletusaukko pysyy vapaana.

Mitä tehdä, jos kompressori ei nosta painetta?

Tarkista ilmansuodatin (tukkeutunut?), liitosten vuodot, varoventtiili ja tyhjennysventtiili. Jos pumppu ei purista tarpeeksi, takaiskuventtiili tai pumpun venttiilit voivat olla viallisia.

Mitkä ovat tärkeimmät turvatoimenpiteet?

Käytä aina suojalaseja, älä koskaan suuntaa ilmasuihkua itseesi tai toisiin, älä hengitä paineilmaa, käytä kompressoria hyvin tuuletetussa paikassa erillään syttyvistä materiaaleista. Irrota aina virtajohto ennen huoltoa.

Kuinka säätää ulostulopainetta?

Kierrä painesäätimen nuppia: myötäpäivään paineen nostamiseksi, vastapäivään laskemiseksi. Ulostulopaine näkyy painemittarissa.

Mitä tehdä, jos lämpökatkaisin laukeaa?

Pysäytä kompressori, anna moottorin jäähtyä noin 10 minuuttia, nollaa sitten lämpökatkaisin manuaalisesti. Jos ongelma toistuu, tarkista ilmanvaihto ja sähkökuormitus.

KÄYTTÖOHJE PC0968 Senco

Tämä käyttöopas sisältää kompressorin turvallista käyttöä koskevia varoituksia.

Lue kaikki ohjeet huolellisesti.

SISÄLLYSLUETTELO

JOHDANTO....3

TURVALLISUUSVAROITUS....3

TARKASTUS.... 3

TURVAVAROITUKSET 4

SÄHKÖ....4

Onnittelut uuden SENCO®-paineilmakompressorin hankinnasta! oit luottaa siihen, että SENCO-paineilmakompressori on valmistettu tarkasti ja virheettömästi. Kukin osa on läpäissyt tiukan teknisen testin, jolla varmistetaan tämän paineilmakompressorin laatu, kestävyys ja suorituskyk

Tämä käyttäjän opas on laadittu huolella sinua varten. Kun luet ja noudatat oppaassa kuvattuja yksinkertaisia turvallisuus-, asennus-, käyttö- ja huolto-ohjeita, voit käyttää uutta SENCO-paineilmakompressoriasi huoletta vuosien ajan. Tämä ohjekirja on tehty julkaisuajankohtana saatavilla olleiden tuoreimpien tuotetietojen perusteella. Valmistaja varaa itselleen oikeuden muuttaa hintaa, värejä, valmistusaineita, varusteita, teknisiä yksityiskohtia tai malleja milloin tahansa ilman ennakkoilmoitust:

TURVALLISUUSVAROITUS!

"VAARA-, VAROITUS- tai HUOMIO-" turvavaroitusten ympärillä on "VAROITUSKEHYKSET".

Näillä kehyksillä merkitään ja korostetaan turvavaroituksia, joita täytyy noudattaa tätä paineilmakompressoria käytettäessä. Turvavaroitusten yhteydessä käytetään “tunnussanoja”, jotka osoittavat vaaran vakavuuden. Tässä käyttöoppaassa käytetään seuraavia “tunnussanoja”:

V

AARA: Tarkoittaa välittömästi vaarallista tilannetta, joka johtaa VARMASTI kuolemaan tai vakavaan vammaan, jos sitä ei voida välttää.

V

AROITUS: Tarkoittaa mahdollisesti vaarallista tilannetta, joka SAATTAA johtaa kuolemaan tai vakavaan vammaan, jos sitä ei voida välttää.

HUOMIO: Tarkoittaa mahdollisesti vaarallista tilannetta, joka SAATTAA johtaa lievään vammaan tai paineilmakompressorin rikkoutumiseen, jos sitä ei vältetä.

Tämän kappaleen vasemmalla puolella olevat symbolit ovat "varoitussymboleja". Näillä symboleilla merkitään esineitä tal toimenpiteitä, jotka voivat olla vaarallisia laitteen käyttäjälle.

ANNA AINA LAITTEEN KÄYTTÄJÄLLE TÄMÄ KÄYTTÖOHJE. LUE KOKONAISUUDESSAAN TÄMÄ KÄYTTÖOHJE SEKÄ MAHDOLLISET LISÄLAITTEIDEN KÄYTTÖOHJEET, ENNEN KUIN KÄYTÄT TÄTÄ FAINEILMAKOMPRESSORIA JA KIINNITÄ ERITYISTÄ HUOMIOTA "TURVAVAROITUKSIIN", JOTTA KÄYTTÄJÄN MAHDOLLINEN LOUKKAANTUMINEN VOIDAAAN VÄLTTÄÄ.

TARKASTUS

Ota paineilmakompressori ulos laatikosta ja kirjoita sen sarjanumero alla olevaan tilaan. Tutki, onko laite vaurioitunut kuljetuksen aikana. Älä käytä paineilmakompressoria ennen kuin kaikki vaurioituneet osat on korvattu uusilla ja mekaaniset viat on korjattu

SARJANUMERO

Jos sinulla on kysymyksiä tai kommentoitavaa kirjoita sähkëpostiviesti:

[e-mail]

Seuraavia tietoja kysytää, kun soitat huoltoon liittyvissä asioissa:

1. Mallin numero
2. Sarjanumero
3. Ostopaikka ja -päivämää ä

LUE KAIKKI VAROITUKSET ENNEN KUIN KÄYTÄT

TURVAVAROITUKSET
PAINEILMAKOMPRESSORIA

VAARA	MAHDOLLISET SEURAUKSE*	EHKÄISY
VAMMAUT I AVANTAI KUOLE IT I AVANSÄHKÖISKUNVAARA	Vakava vamma tai kuolema, jos paineilmakompressoria ei ole maadoitettu oikein.Paineilmakompressori toimii sähköllä ja saattaa aiheuttaa sähköiskun, jos sitä ei käytetä oikein.	Varmista, että kompressori on kytketty maadoitettuun pistorasiaan, jonka jännite on oikea ja sulakkeet riittävät.
	Sähköiskun voi saada sähköjohdosta.	Tarkista, että virtajohto ei ole murskautunut, katkennut tai sulanut.Vaihda viallinen johto ennen käyttöä.
		Pidä kaikki kytkennät kuivina ja irti maasta. Älä anna sähköjohtojen lojua vedessä tai paikassa, jossa ne saattavat kastua. Älä kosketa pistoketta, kun kätesi ovat märät.
		Irrota johto virtalähteestä vetämällä pistokkeesta, ei johdosta.
	Sähköisku on mahdollinen, jos kompressoria käytetään väärin.	Älä käytä kompressoria kosteissa tiloissa tai ulkona sateella.
		Älä käytä kompressoria, jos suojukset/kannet eivät ole paikoillaan tai ne ovat vioittuneet.Lain mukaan vain pätevä huoltohenkilö saa korjata tai huoltaa tätä paineilmakompressoria.
	Epäpätevän henkilön tekemäl sähkölaitteen huoltotyöt voivat johtaa vakavaan vammaan tai kuolemaan.	Aina ennen sähkökotelon avaamista, sammuta paineilmakompressori, vapauta paine ja irrota kompressori virtalähteestä. Anna kompressorin jäähtyä. Älä milloinkaan oleta, että on turvallista avata kompressori vain koska se ei ole käynnissä. Se saattaa käynnistyä uudestaan minä hetkenä tahansa!

TURVAVAROITUKSET
LUE KAIKKI VAROITUKSET ENNEN KUIN KÄYTÄT
PAINEILMAKOMPRESSORIA

VAARA	MAHDOLLISET SEURAUKSE'	EHKÄISY
RÄJÄHDYS- TAI TULIPALOVAARA	Moottorista ja painekytkimestä lähtevät kipinät saattaavat aiheuttaa vakavia vammoja tai kuoleman.	Kayta paineilmakompressoria vain tiloissa, joissa on hyva ilmanvaihto, kaukana tulenaroista höyryistä, palavista polyistä, kaasuista tai muista palonaroista materiaaleista.
		Jos ruiskutat palonarkaa ainetta, sijoita paineilmakompressori vähintään kuuden metrin päähän ruiskutusalueesta (pidempi letku saattaa olla tarpeen).
	Vakava vamma on mahdollinen, jos kompressorin ilmanvaihtoaukko tukkiintuu, jolloin kompressori ylikuumenee ja syttyy palamaan.	Älä jätä tavaroita kompressorin päalle tai nojaamaan sitä vasten. Kayta kompressoria vähintaan 30 cm etaisyydella seinästä tai muusta rakenteesta, joka saattaisi rajoittaa ilmanvaihtoa
RÄJÄHDYSVAARA	Ilmasäiliön räjähtäminen voi aiheuttaa vakavia vammoja tai kuoleman, jos säiliötä ei huolleta oikein.	Iyhjennä ilmasäiliö päivittäin tai jokaisen käytön jälkeen, jotta säiliöön ei kertyısı kosteutta
		Jos ilmasäiliö alkaa vuotaa, vaihda se välittömästi. Älä yritä korjata, hitsata tai muunnella ilmasäiliötä tai sihen liittyviä osia
		Älä muuta paineen oletusasetuksia.
	Kompressorin toimintahäiriö tai räjähtävät lisälaitteet voivat aiheuttaa vakavia vammoja, jos käytetään vääränlaisia lisäosia.	Älä ylitä lisäosien valmistajan maarittelemia maksimipaineasetuksia
		Älä käytä poistoputkessa muovisia tai tinajuotettuja liitoskappaleita kuumuuden takia
		Älä käytä paineilmakompressoria pienille esineille, kuten ilman pumppaamiseen leluihin.

TUHVAVAROITUKSET
LUE KAIKKI VAROITUKSET ENNEN KUIN KÄYTÄT PAINEILMAKOMPRESSORIA

VAARA	MAHDOLLISET SEURAUKSE*	EHKÄISY
VAARALLISTA HENGITTÄÄ	Paineilman hengittäminen voi aiheuttaa vakavia vammoja tai kuoleman. Ilmavirta voi sisältää häkää, myrkyllisiä höyryjä tai hiukkasia.	Älä hengitä paineilmakompressorista tulevaa ilmaa suoraan tai siihen kytketyn hengityslaitteen kautta.
		Käytä paineilmakompressoria vain tiloissa, joissa on hyvä ilmanvaihto. Noudata ruiskuttamiesi aineiden turvaohjeita. Kaasunaamarin käyttö saattaa olla pakollista joitakin aineita käsiteltäessä.
PALCVA MMAN VAARA	Ruiskutetut aineet, kuten maalit, liuotteet, maalin poistoaineet, hyönteismyrkyt, rikkaruohojen torjunta-aineet jne. sisältävät haitallisia höyryjä ja myrkkyä.	Älä anna minkään kehon osan tai esineiden koskettaa paineilmakompressorin metalliosia.Suojaa aina silmäsi lentäviltä roskilta käyttämällä työsuojeluehdot täyttäviä "Z87"-suojalaseja.
LENTÄVIEN ESINEIDEN VAARA	Metalliosien koskettaminen voi aiheuttaa vakavia vammoja.Nämä alueet voivat olla kuumia senkin jälkeen, kun kompressori on sammutettu.	Älä osoita ilmasuihkulla itseäsi, muita ihmisiä tai eläimiä.
		Älä jätä paineistettua paineilmakompressoria valvomatta. Sammuta laite ja vapauta paine ennen kuin huollat sitä tai kiinnität siihen välineitä tai lisäosia.
		Pidä ihmiset ja eläimet turvallisella etäisyydellä, kun käytät paineilmakompressoria.
KÄYTÄ AINA SUOJALASEJA	Paineilmasuihku voi aiheuttaa pehmeiden kudosten vaurioitumista.Paineilmasuihkun mukana lentävät irtoroskat voivat aiheuttaa vakavia vammoja.	Älä siirrä paineilmakompressoria, kun sen ilmasäiliö on paineistettu. Älä yritä siirtää paineilmakompressoria vetämällä sitä letkusta.

TURVAVA ROITUKSET
LUE KAIKKI VAROITUKSET ENNEN KUIN KÄYTÄT PAINEILMAKOMPRESSORIA

VAARA	MAHDOLLISET SEURAUKSIT	EHKÄISY
HUOLIMATTOMUUDESTAAIHEUTUVA VAARAVAROITUS:LAITE VOI KÄYNNISTYÄVAROITTAMATTA	Liikkuvat osat voivat aiheuttaa ruumiinvamman.Tämä paineilmakompressori toimii automaattisesti, kun painekytkin onOn/Auto-asennossa.	Sammuta kompressori aina, kun lopetat sen käytön. Laske paine ulos ilmaletkusta ja irrota laite virtalähteestä ennen huoltotoimenpiteitä. Vain pätevä huoltohenkilö saa korjata kompressorin. Älä milloinkaan oleta, että on turvallista avata kompressori vain, koska se ei ole käynnissä. Se saattaa käynnistyä uudestaan minä hetkenä tahansa!Älä käytä laitetta ilman suojakantta tai suojuksia. Vaihda vialliset suojakannet tai suojukset ennen käyttöä.
KOMPRESSORINVA URIOITUMISRISKI	Huolimattomasta käytöstä johtuva vammautumisriski.	Älä anna lasten tai nuorten käyttää tätä paineilmakompressoria!Pysy valppaana - keskity siihen, mitä teet. Älä käytä paineilmakompressoria, jos olet väsynyt tai alkoholin tai huumaavien lääkkeiden vaikutuksen alaisena.Opettele sammuttamaan paineilmakompressori. Tutustu perusteellisesti ohjauslaitteisiin.
LIIKKUVIEN OSIENAIHEUTTAMA VAARA	Vakavan vaurioitumisen riski.	Älä käytä paineilmakompressoria ilman ilmansuodatinta.Älä käytä paineilmakompressoria syöpymistä aiheuttavassa ympäristössä.Käytä paineilmakompressoria vain, kun se on tukevasti vakaassa asennossa, jotta se ei kaatuisi.Noudata kaikkia tässä oppaassa mainittuja huolto-ohjeita.

! SÄILYTÄ NÄMÄ OHJEET !

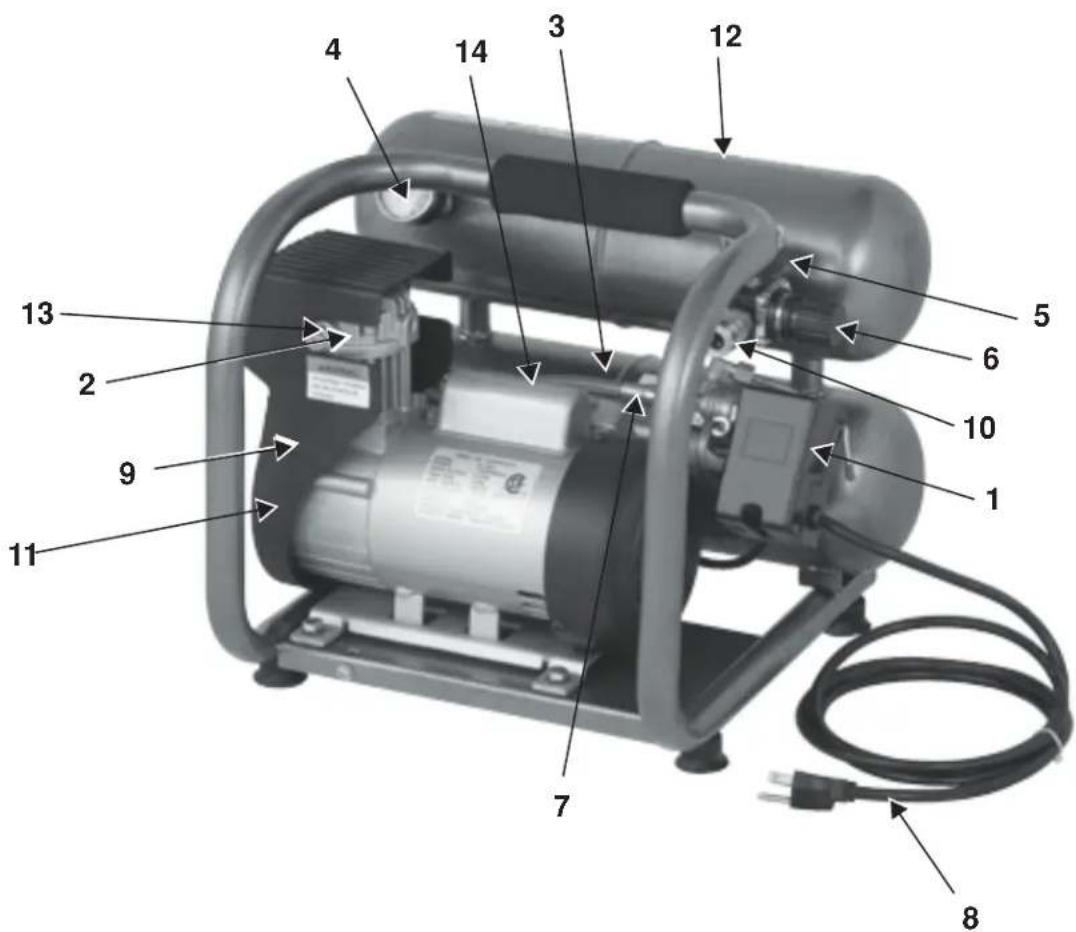

KOMPRESSORI

1 Moottori-/painekytkin
2 Paineilmakompressorin pumppu
3 Varoventtiili
4 Ilmasäilion painemittari
5 Lähtöpaineen mittari
6 Paineensäädin
7 Poistoputki
8 sähköjohto
9 Ilmanvaihtoaukot / Suojus
10 Pikairrotus
11 Sisäänottoilman suodatin
12 Ilmasäiliön tyhjennysventtiili
13 Cold Start Valve
14 Ylilämpökytkin / Palautus

KOMPRESSORI

1) MOOTTORI-/PAINEKYTKIN: Tätä kytkintä käytetään paineilmakompressorin käynnistämiseen ja pysäyttämiseen. Kun kytkin käännetään On (1)-asentoon, painekytkin saa automaattisesti virtaa, minkä ansiosta moottori voi käynnistyä, kun ilmasäiliön paine on alempi kuin tehtaalla asetettu ala-arvo. On (1)-valinnassa painekytkin pysäyttää moottorin, kun ilmasäiliön paine nousee tehtaalla asetettuun yläarvoon. Turvallisuussyistä tämän kytkimen sivussa on myös ylipaineventtiili, joka on suunniteltu vapauttamaan paineistettu ilma automaattisesti kompressorin pumpun päästä ja sen päästöventtiilistä, kun kompressorin paine nousee yläarvoon tai laite sammutetaan. Tämän ansiosta moottori voi vapaasti käynnistyä uudelleen. Kun kytkin käännetään Off-asentoon, painekytkin ei saa virtaa ja kompressori sammuu.
2) MOOTTORIN YLILÄMPÖKYTKIN : Sähkömoottorissa on ylilämpösuoja. Jos moottori ylikuumenee jostain syystä, ylilämpösuoja katkaisee virran ja estää näin moottoria vahingoittumasta. Odota kunnes moottori on jäähtnyt. Moottorissa on myös magneettinen katkaisin. Palauta kytkin alkuasentoon, jos se on lauennut.
3) SISÄÄNOTTOILMAN SUODATIN: Tämä ilmansuodatin puhdistaa pumppuun menevän ilman. Jotta pumppuun pääsee jatkuvasti puhdasta, viileää ja kuivaa ilmaa, tämän suodattimen täytyy aina olla puhdas ja ilmanvaihtoaukon esteetön. Ilmansuodattimen voi irrottaa ja sen voi puhdistaa lämpimällä saippuavedellä.
4) PAINEILMAKOMPRESSORIN PUMPPU: Mäntä liikkuu ylös alas sylinterissä ja puristaa ilmaa kokoon. Kun se menee alaspäin, ilmaa tulee sisään ilmanottoventtiilin kautta ja poistoventtiili pysyy kiinni. Kun mäntä menee ylöspäin, ilma paineistuu, ilmanottoventtiili menee kiinni, ja paineistettu ilma puristuu ulos poistoventtiilin kautta, poistoputkeen, sulkuventtiilin läpi ja ilmasäiliöön.
5) VAROVENTTILI: Tämän venttiilin tarkoitus on estää laitteen vioittuminen vapauttamalla painetta laitteesta, kun ilmanpaine nousee tietylle tasolle. Valmistaja on säätänyt venttiilin oikein, eikä sitä saa muuttaa millään tavalla. Voit tarkistaa venttiilin toiminnan vetämällä renkaasta. Paineistettua ilmaa pitäisi päästä ulos. Kun renkaasta päästetään irti, venttiili palaa istukkaan.
6) ILMASÄILIÖN TYHJENNYSVENTTIIILI: Tyhjennysventtiiliä käytetään kosteuden poistamiseen ilmasäiliö(i)stä, sen jälkeen kun paineilmakompressori on sammutettu. ÄLÄ yritä avata tyhjennysventtiliä, kun ilmasäiliössä on yli 0.7 bar paine! Tyhjennysventtiili avataan kääntämällä nuppia vastapäivään. Kallista säiliötä niin, että kaikki kosteus valuu venttiilistä ulos.
7) ILMASÄILIÖN PAINEMITTARI: Ilmasäiliön painemittari näyttää, kuinka paljon ilmanpainetta ilmasäiliö(i)ssä on jäljellä.
8) LÄHTÖPAINEEN MITTARI: Lähtöpaineen mittari näyttää säätimen ulostulopuolella olevan ilmanpaineen. Tätä painetta säädetään säätimellä ja se on aina enintään sama kuin ilmasäilion paine.
9) PAINEENSÄÄDIN: Ilmasäiliöstä tulevaa ilmanpainetta säädellään paineensäätimellä. Poistumispainetta kasvatetaan kääntämällä nuppia myötäpäivään ja pienennetään kääntämällä sitä vastapäivään.
10) POISTOPUTKI: Huom! Poistoputki on todella kuuma. Kuumia pintoja-Älä poista suojaa. Korkea lämpötila kovassa käytössä.

1. Lue turvavaroitukset ennen kuin otat paineilmakompressorin käyttöön.

SIJAINTI:

HUOMIO

Jotta paineilmakompressori ei vahingoittuisi, älä kallista sitä poikittain tai pitkittäin yli 10° kulmaan.

1. Sijoita paineilmakompressori vähintään 30 cm etäisyydelle esineistä, jotka saattavat häiritä ilmanvaihtoa.

Älä laita paineilmakompressoria paikkaan:

-jossa on öljy- tai kaasuvuotoja.

-jossa voi olla palonarkoja kaasuja tai materiaaleja.

VA ROITUS

Jos moottori- ja painekytkimestä lähtevät kipinät joutuvat kosketuks palonarkojen höyryjen, palavien tomujen, kaasujen tai muiden palonarkoj materiaalien kanssa, seurauksena voi olla vakavia vammoja tai kuolema. K käytät paineilmakompressoria ruiskumaalaukseen, sijoita paineilmakompress mahdollisimman etäälle työskentelyalueelta ja käytä pidempää ilmaletk jatkojohdon sijasta

-jossa ilman lämpötila on alle 0°C tai yli 40°C.

-jossa hyvin likaista vettä tai ilmaa voi joutua paineilmakompressorin sisään.

SÄHKÖ:

VAARA

Laitteen maadoittavan johdon virheellinen kytkentä voi johtaa vammauttavan tai kuolettavan sähköiskun vaaraan. Jos et ole varma, onko käyttämäsi pistorasia kunnolla maadoitettu, pyydä sähköasentajaa tai pätevää huoltohenkilöä tarkistamaan asia. Älä käytä mitä tahansa

välikappaletta tämän tuotteen kanssa. Jos johto tai pistoke täytyy korjata tai vaihtaa, älä kytke maadoitusjohtoa kumpaankaan litteäsiipinapaan. Maadoitusjohdon tunnistaa eristeestä, jonka ulkopuoli on vihreä, ja siinä voi olla keltaisia juovia.

VA ROITUS

Tämä tuote täytyy maadoittaa. Jos laitteeseen tulee toimintahäiriö tai se menee epäkuntoon,

maadoituo tarjoda sähkövirralle pienimmän vastuksen reitin, mikä pienentää sähköiskun vaaraa.

Tässä tuotteessa on sähköjohto, jossa on laitteen maadoittava johdin ja maadoituspistoke.

Pist oke pitää kytkeä pistorasiaan, joka on asennettu ja maadoitettu kaikkien määräysten mukaisesti

1. SENCO® EI SUOSITTELE JATKOJOHTOJEN KÄYTTÄMISTÄ, sillä niiden käyttö voi aiheuttaa tehohäviötä ja moottorin ylikuumentumista. Ylimääräisen ilmaletkun käyttö on suositeltavampaa kuin jatkojohdon käyttö. Jos jatkojohdon käyttö on välttämätöntä, se pitää kytkeä kytkentärasiassa olevaan maavuotokatkaisimeen (GFCI) tai koteloituun pistorasiaan.

Kun käytät jatkojohtoa, ota seuraavat asiat huomioon:

Johdon pituus Johdon paksuus

7.5 m saakka 3 x 1.5 mm ^2

30 m saakka 3 x 2.5 mm ^2

Käytä vain 3-siipisiä jatkojohtoja, joissa on 3-siipimaadoitustyypin pistokkeet ja 3-uraiset johtoliittimet, joihin tuotteen pistoke sopii. Käytä vain jatkojohtoja, joiden nimellisteho on vähintään sama kuin tuotteen nimellisteho. Älä käytä viallisia jatkojohtoja. Tutki jatkojohto ennen käyttöä ja vaihda se tarvittaessa uuteen.

Älä pahoinpitele jatkojohtoa äläkä kisko mitään johtoa irti pistorasiasta. Pidä johto kaukana kuumasta ja terävistä reunoista. Sammuta paineilmakompressori aina kytkimestä ennen pistokkeen irrottamista pistorasiasta.

KÄYTTÖ

TEHTÄVÄ ENNEN KÄYNNISTYSTÄ:

1. Poista kosteus paineilmakompressorin ilmasäiliöstä. Vapauta ylimääräinen paine ilmaustyökalulla ja avaa ilmasäiliön alaosassa oleva tyhjennysventtiili. Sulje tiukasti tyhjennyksen jälkeen.

VAROITÜS: Kehon vamman vaara. ÄLÄ yritä avata tyhjennysventtiiliä, kun ilmasäiliössä on yv.07 bar ilmanpaine!

1. Varmista, että paineilmakompressorin moottorikytkin on OFF (0)-asennossa.
2. Varmista, että kaikki varoventtiilit toimivat kunnolla.
3. Varmista, että kaikki suojukset ja kannet ovat paikoillaan ja tiukasti kiinni.

KÄYNNISTYS:

1. Varmista, että painekytkimen kahva on OFF (0)-asennossa.
2. Kytke virtajohto maadoitettuun pistorasiaan.
3. Siirrä painekytkimen kahva On (1)-asentoon.
4. AUTO OPERATION: Käännä se ON (1)-asentoon. Näin paineilmakompressori voi alkaa (START) kasvattaa painetta ilmasäiliöissä ja lopettaa (STOP), kun oikea paine on saavutettu. Kun paine laskee käytön aikana, paineilmakompressori alkaa taas kasvattaa painetta.
5. Painetta voi säät ää kääntämällä paineensääimen nuppia vastapäivään (vähemmän painetta) tai myötäpäivään (lisää painetta).
6. Jos huomaat epätavallisia ääniä tai tärinää, pysäytä paineilmakompressori ja katso kappaletta "Vianetsintä".

SAMMUTUS:

1. Kun haluat pysäytt ää paineilmakompressorin, käännä painekytkimen kahva OFF (0)-asentoon. ÄLÄ sammuta paineilmakompressoria irrottamalla pistoke pistorasiasta. Tästä voi seurata kuolettavan sä hköiskun vaara.
2. Tyhjennä ilmasäiliö päästämällä ilma ulos laitteen mukana tulleella ilmaustyökalulla tai vetämällä varoventtiilin renkaasta.
3. Kun ilmasäiliöiden paine laskee alle 0.7 bar, avaa kunkin ilmasäiliön alaosassa oleva tyhjennysventtiili ja anna kosteuden valua ulos.
4. Anna kompressorin jäähtyä.
5. Pyyhi kompressori puhtaaksi ja varastoi se varmaan paikkaan, jossa se ei pääse jäätymään.

HUOLTO

Lue käyttöpas ennen kuin huollat laitetta. Paineilmakompressori täytyy sammuttaa seuraavalla tavalla, ennen kuin sitä voi huoltaa tai korjata.

1. Sammuta paineilmakompressori.

VAROITUS: Älä milloinkaan oleta, että on turvallista avata paineilmakompressori vain, koska se bilole käynnissä. Se voi käynnistyä uudelleen minä hetkenä tahansa!

1. Irrota virtajohto verkkovirrasta.
2. Avaa kaikki tyhjennysventtiilit.
3. Odota, että paineilmakompressori jäähtyy, ennen kuin alat huoltaa sitä.

T

T

T

T

T

HUOITO TAULUKKO
OIMENPIDE	PÄ IVITTÄ N	VIIKOITTAIN	KUUKAUSITTAIN
Poista kosteus ilmasä iliö(i)stä	X
arkista epätavalliset äänet/tärinä	X
arkista laite ilmavuotojen varalta	X
utki ilmansuodatin		X
Puhdista kompressorin ulkopinta		X
arkista varoventtiili			X

VIANETSINTÄ

Kohta 1. Moottori ei käy tai käynnisty.

Virtajohtoa ei ole kytketty.	Kytke johto maadoitettuun pistorasiaan.
Moottori-/painekytkin OFF (0)-asennossa.	Käännä kytkin ON (1)-asentoon.
Moottorin ylilämpökytkin on lauennut.	Sammuta paineilmakompressori, odota kunnes moottori on jäähtynyt, tarkista sitten moottorin virrankatkaisin.
Sulake palanut tai virrankatkaisin lauennut.	Vaihda sulake tai käännä virrankatkaisin takaisin.
	Tarkista, että sulakkeiden ampeeriluku on oikea.
	Tarkista alhaisen jännitteen olosuhteet.
	Irrota kaikki muut sähkölaitteet virtapiiristä tai käytä paineilmakompressoria erillisessä haaroituskytkennässä.
Väärä johdon paksuus tai jatkojohdon pituus.	Tarkista oikea johdon paksuus ja pituus sivun 10 taulukosta.
Ilmasäiliön paine on korkeampi kuin moottori-/painekytkimen ala-arvo.	Moottori käynnistyy automaattisesti, kun ilmanpaine laskee moottori-/painekytkimen ala-arvon alapuolelle.
Moottori-/painekytkimen varoventtiili ei ole laskenut pumpun pään painetta.	Laske putki tyhjäksi kääntämällä kytkin Off (0)-asentoon.
Viallinen moottori, moottorin kondensaattori, moottori-/painekytkin tai sulkuventtiili.	Ota yhteys Sencon asiakaspalveluun.

Kohta 2. Kun kompressori ei käynnisty/pysähdy, vaan jatkaa käyntiä.

TODENNÄKÖINEN SYY

Moottori-/painekytkin ei sammuta moottoria, kun paineilmakompressorin ilmanpaine nousee yli yläarvon ja varoventtiili avautuu.

Paineilmakompressori on väärän kokoinen.

KORJAUSKEINO

Käännä moottori-/painekytkin Off-asentoon. Jos moottori ei sammu, irrota paineilmakompressorin johto pistorasiasta. Jos koskettimet ovat hitsautuneet yhteen, vaihda painekytkin uuteen.

Käytä ilmanpainetta, joka vastaa paineilmakompressorin kapasiteettia. Käytä joko pienempää työkalua tai suurempaa paineilmakompressoria.

Kohta 3. Ilman vuoto jatkuu kompressorin käynnistä/pysäyksistä huolimatta.

TODENNÄKÖINEN SYY

Sulkuventtiili on juuttunut auki.

KORJAUSKEINO

Irrota ja puhdista tai vaihda uuteen.

VIANETSINTÄ

Kohta 4. Moottorin käydessä Ilmaa vuotaa jatkuvasti painekytkimestä.

TODENNÄKÖINEN SYY

Viallinen moottori-/painekytkin.

KORJAUSKEINO

Vaihda uuteen.

Kohta 5. Ilma vuotaa ylipaineventiilistä.

TODENNÄKÖINEN SYY

Mahdollisesti viallinen varoventtiili.

KORJAUSKEINO

Avaa varoventtiili käsin vetämällä renkaasta. Jos se vuotaa senkin jälkeen, vaihda se uuteen.

Liian suuri ilmanpaine ilmasäiliössä.

Viallinen moottori-/painekytkin. Vaihda uuteen.

Kohta 6. Ilma vuotaa liittimistä.

TODENNÄKÖINEN SYY

Liittimet eivät ole tarpeeksi kireällä.

KORJAUSKEINO

Kiristä liittimiä siellä, mistä ilmaa pääsee ulos. Tarkista liittimet saippuaveden avulla. Älä kiristä liikaa.

Kohta 7. Ilma vuotaa säiliöstä.

TODENNAKOINEN SYY

Viallinen tai ruostunut ilmasäiliö.

KORJAUSKEINO

Ilmasäiliö täytyy vaihtaa uuteen. Älä yritä korjata ilmasäiliötä! Älä hitsaa, korjaa tai tee muutoksia.

Kohta 8. Ilma vuotaa sisäänmenoventtiilistä.

TODENNÄKÖINEN SYY

Vioittunut tuloventtiili (kieliventtiili) .

KORJAUSKEINO

Ota yhteyttä SENCOn asiakaspalveluun numerossa [phone].

Kohta 9. Riittämätön paine käytettävälle työkalulle.

TODENNÄKÖINEN SYY

Paineensäätönuppi on liian pienen paineen kohdalla tai paineensäädin on viallinen.

KORJAUSKEINO

Käännä paineensäätönuppi oikeaan asentoon tai vaihda se uuteen.

Sisäänottoilman suodattimessa on tukos.

Puhdista.

Ilmavuotoja.

Etsi vuodot ja korjaa.

Paineilmakompressori on liian pieni ilman tarpeeseen nähden.

Tarkista lisälaitteen ilman tarve. Jos se on suurempi kuin painilmakompressorin tuotto tai painekapasiteetti, tarvitset suuremman painilmakompressorin.

Kohta 10. Kompressori ei tuota tarpeeksi ilmaa.

IODENNAKOINEN SYY

Sisäänottoilman suodattimessa on tukos.

Viallinen venttiili.

KORJAUSKEINO

Puhdista.

Tyhjennä ilmasäiliö ja tarkista kuinka kauan täyden paineen pumppaamiseen menee aikaa. Vertaa teknisissä tiedoissa annettuun arvoon. Jos aika on lyhyempi, irrota pumpun pää ja tarkista venttiilin levy, puhdista tai vaihda uuteen.

Kohta 10. Kompressori ei tuota tarpeeksi ilmaa.

TODENNÄKÖINEN SYY

Korkean ilmankosteuden aiheuttama kondensaatio ilmasäiliössä tai paineilmakompressori ei ole ollut päällä tarpeeksi kauan.

KORJAUSKEINO

Tyhjennä ilmasäiliö joka käytön jälkeen. Tyhjennä ilmasäiliö useammin kostealla säällä ja käytä ilmalinjan suodatinta.

MODEL : PC0968 EU

Malli #		PC0968 EU
Moottori
	HevosvoimaJänniteVirranvoimakkuus (amp)VaiheRPM	0.54 KW230Az. 50Yksivaiheinen2850
Kompressorinpumppu	Sylinterien lukumääräKompressiovaiheKampikammioLaakeritSylinteriVenttiilitKansiSuodatin	11AlumiiniaKuulalaakeritAlumiiniaYksinkertaen kieliventtiilAlumiiniaVaihdettava
Moottori-/painekytkimasetukset	eMlärvoAla-arvo	8.6 bar6.2 bar
Säätövivut		Start (1)/stop (0)
Ilmasäiliö	Tilavuus	10 litraa
Suorituskyky	Tuotto 6.2 bar vastapaineellaMaksimipaineTäyteenpumppausaika:0-8.3 barPumppausaika:	n. 110 l/min8.6 bar85 sek.6.2-8.3 bar 17 sekuntia
Paino	Netto	(17.3 kg)
Mitat	PxLxK	40x38x34 cm
.FBTVSFETPVOEQPX	FSQIMFWFI< E#>	dBA

( VBSBOUFFE □TPVOE □QPXFS □MFWFM □ □□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□□

TAKUU SENCO-KOMPRESSORILLE JA OSILLE

Model PC0968

Tämä kompressori on suunniteltu ja valmistettu materiaalien ja työn laadun korkeimpien standardien mukaan.

KOMPRESSORIN TAKUU:

I aman takuun voimassaoloaika on 1 vuosi siitä paivasta, kun ensimmainen vahittaisostaja on ostanut tuotteen. I aman jakson aikana Oy Mechelin Company Ab, korjaa laitteen tai korvaa sen uudella, Mechelin Co:n valinnan mukaan, alkuperäisen osan tai osia ensimmäiselle vähittäisostajalle. Tämä tehdään maksutta sillä ehdolla, että Mechelin Co:n valtuuttama takuuhuoltokeskus toteaa osan olevan viallinen valmistusaineen tai tyon suhteen, lukuunottamatta allaolevia poikkeuksia. Kaikilla toimitetuilla varaosilla on takuu, joka kattaa alkuperäisen osan takuusta jäljellä olleen ajan. Kun kompressori tai sen osa täytyy korjata tai vaihtaa uuteen, ostaja palauttaa koko kompressorin tai osan omalla kustannuksellaan lahimpaan Mechelin Co:n valtuuttamaan takuuhuoltokeskukseen, ja lisaksi ostokuitin tai muun todistuksen siitä, että takuu kattaa kompressorin tai sen osan

RAJAUKSET:

1. I ämä takuu ei kata osia, jotka ovat viottuneet normaalin käytön aiheuttaman kulumisen, väärinkäytön, onnettomuuksien, muilla kuin suositelluilla nopeuksilla tai jännitteillä käytön (vain sähkö laitteet), väärän säilytystavan tai kuljetuksen aikana tapahtune den vaurioiden takia.
2. Kayttoohjeiden, teknisten tietojen ja huoltoaikataulun noudattamatta jattaminen.
3. Työvoimakulut, tappiot tai vahinko, jotka aiheutuvat virheellisestä käytöstä tai muun kuin Mechelin Co:n valtuuttaman takuuhuoltokeskuksen tekemistä huolto- tai korjaustoimenpiteistä.
4. Muiden kuin aitojen Senco-varaosien käyttö johtaa takuun raukeamiseen.

Tämä takuu edellyttää, että ostaja käyttää kompressoria oikein eikä kata:

(A) Epänormaaleja olosuhteita, onnettomuuksia, laiminlyöntejä, väärinkäyttöä eikä laitteen vääränlaista säilytystä.
(B) Käyttö- tai huolto-ohjeiden noudattamatta jättämistä.
(C) Muutoksia, joihin Senco ei ole antanut lupaa.
(D) Muiden kuin Mechelin Co:n tai sen valtuuttamien asiamiesten tekemiä korjaus- tai huoltotoimenpiteitä (paitsi käyttö- ja huolto-ohjeissa vaadittu tavanomainen ilmatankin tyhjennys).
(E) Kuljetuksessa syntyneitä vaurioita.

TÄMÄ TAKUU ON AINUT TÄTÄ KOMPRESSORIAKOSKEVA I AKUU, JA SE SULKEE POIS KAIKKI MUUT TAKUU1, OLIVAI NE SITTEN SUULLISIA, KIRJALLISIA, NIMENOMAISIATAI IMPLISIITTISIÄ, MUKAAN LUKIEN, MUTTA EI PELKÄSTÄN SIIHEN RAJOITTUEN, EPÄSUORA I AKUU MYYNIIKELPOISUUDESIA TAI SOPIVUUDESIA TIETI IYYN IARKOITUKSEEN, OSTAJAN TAI KÄYTTÄJÄN AINOAT MUUTÖKSENHAKUKEINOT OVAT YLLÄMAINITUT, OY MECHELIN COMPANY AB EI OLE MISSÄÄN TA PAUKSESSA VASTUUVELVOLLINEN SATUNNAISISTA, VÄLILLISISTÄ, EPÄSUORISTA TAI ERITYISISTÄ VAHINGOISTA. MECHELIN CO:N KORVAUSVELVOLLISUUS EI MISSÄÄN TA PAUKSESSA, JOHTUI SE SITTEN SOPIMUSRIKKOMUKSESTA, TAKUUSTA, OIKEUDENVASTAISESTA TEOSTA (MUKAAN LUKIEN TUOTTAMUS) TAI MUUTEN, YLITÄ SEN KOMPRESSORIN MYYNIHIN IAA, JOKA ON ANIANUT AIHEEN VAAI IMUKSELLE TAI KORVAUSVELVOLLISUUDELLE. KAIKKI TÄMÄN KOMPRESSORIN KÄYTTÖÖN LIITTYVÄ VASTUUVELVOLLISUUS LOPPUU YLLÄMAINITUN TAKUUAJAN LOPPUESSA.

OY MECHELIN COMPANY AB

Mekaanikondatu 13, 00880 Helsinki

PC0968 Elektrisk Kompressor

CE
