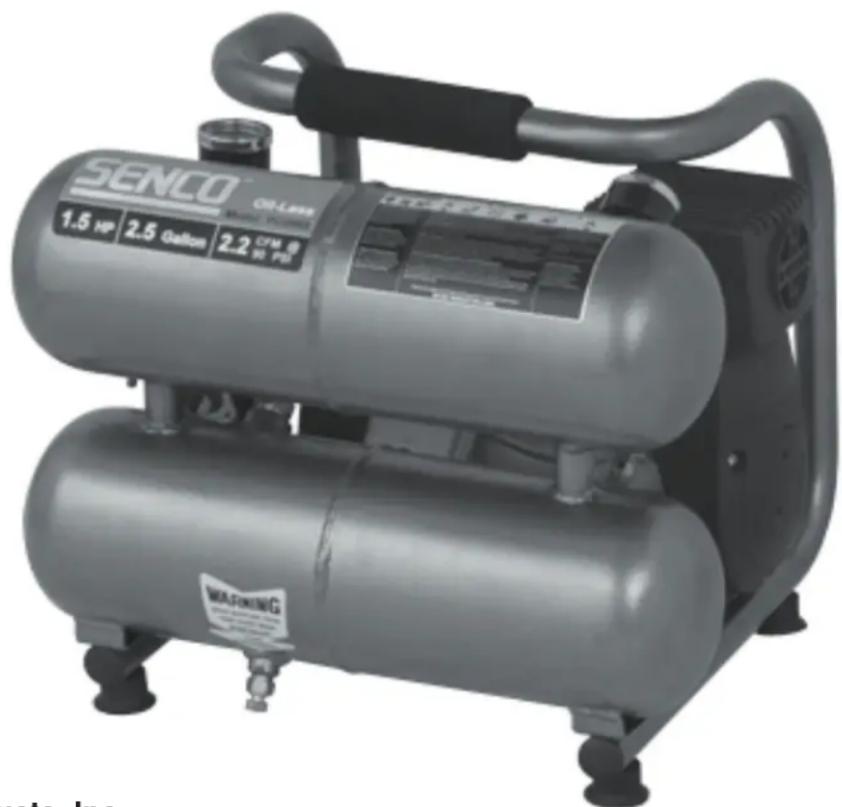

PC0968 - Kompressor Senco - Gratis bruksanvisning og manual

Produkttype	Luftkompressor
Merke	Senco
Modell	PC0968
Mål (L x B x H)	40 x 38 x 34 cm
Nettovekt	17.3 kg
Strømtilkobling	230 V ~ 50 Hz, 6 A, enfaset
Motoreffekt	0,54 kW
Motorhastighet	2850 o/min
Tankkapasitet	10 L (2,5 US gallons)
Maksimalt trykk	8,6 bar
Avstengningstrykk (høy)	8,6 bar
Starttrykk (lav)	6,2 bar
Luftforskyvning	4 ft³/min
Effektiv strømning ved 6,2 bar	1,4 ft³/min
Støynivå	79 dBA
Termisk beskyttelse	Termisk bryter med manuell tilbakestilling
Sikkerhetsventil	Ja, fabrikkinnstilt
Trykkregulator	Ja, med utløpsmanometer
Luftfilter	Vaskbart innlegg i såpevann
Tankdrenering	Tappekran nederst på tanken
Sylindermateriale	Aluminium
Garanti	1 år (defekte deler)

Ofte stilte spørsmål - PC0968 Senco

Hvordan tømme vannet fra lufttanken?

Etter å ha stoppet kompressoren og trykket falt under 0,7 bar, åpne tappekranen under tanken. Vipp kompressoren for å tømme alt vannet, lukk deretter kranen.

Hvorfor starter ikke motoren?

Kontroller at ledningen er tilkoblet, at bryteren står på ON (1), at den termiske bryteren ikke har utløst, og at skjøteledningen ikke er for lang eller av utilstrekkelig dimensjon. Hvis problemet vedvarer, kontakt Senco support.

Hvordan kontrollere at sikkerhetsventilen fungerer?

Trekk i ringen på ventilen. Trykkluft skal strømme ut. Slipp ringen: ventilen skal lukke seg. Utfør denne testen regelmessig.

Hva gjør jeg hvis kompressoren lekker ved tanken?

Forsøk aldri å reparere, sveise eller modifisere tanken. En tank som lekker, må straks skiftes av en godkjent fagperson.

Kan jeg bruke skjøteledning med denne kompressoren?

Senco fraråder bruk av skjøteledninger fordi de forårsaker effekttap og overoppheting. Foretrekk en forlengerslange for luft. Hvis du må bruke skjøteledning, følg minimumskravene for ledningstverrsnitt som angitt i bruksanvisningen.

Hvordan rengjøre luftfilteret?

Demonter filteret og vask det i varmt såpevann. Skyll og tørk helt før du setter det tilbake. Forsikre deg om at ventilasjonsåpningen forblir fri.

Hva gjør jeg hvis kompressoren ikke bygger trykk?

Kontroller luftfilteret (tett?), lekkasjer på koblinger, sikkerhetsventilen og tappeventilen. Hvis pumpen ikke komprimerer nok, kan tilbakeslagsventilen eller pumpens ventiler være defekte.

Hva er de viktigste sikkerhetsreglene?

Bruk alltid vernebriller, rett aldri luftstrålen mot deg selv eller andre, ikke pust inn trykkluft, bruk kompressoren på et godt ventilert sted vekk fra brennbare materialer. Koble alltid fra før vedlikehold.

Hvordan stille utløpstrykket?

Drei på regulatorknappen: med klokken for å øke trykket, mot klokken for å redusere det. Utløpstrykket vises på utløpsmanometeret.

Hva gjør jeg ved utløsning av termisk bryter?

Stopp kompressoren, la motoren kjøle seg ned i ca. 10 minutter, og still deretter termostaten manuelt. Hvis problemet gjentar seg, kontroller ventilasjon og elektrisk belastning.

BRUKSANVISNING PC0968 Senco

Symptom 9: For lavt trykk på luftverktøy eller tilbehør

MOGELIJKE OORZAAK

Denne brukerveiledningen inneholder advarsler og instrukser om sikker bruk av kompressoren.

Les og forstå alle instruksjonene.

INNHOLD

INNLEDNING 3

VARSELMERKING....3

INSPEKSJON.... 3

SIKKERHETSFORSKRIFTER 4

ELEKTRISKE KOPLINGER....4

EKSPLOSJON ELLER BRANN....5

INNÅNDING.... 6

BRANNSÄR....6

FRAGMENTER I LUFTEN....6

Gratulerer med din nye SENCO® Air Compressor! Vi kan forsikre deg om at SENCO Air Compressor er utformet med den aller største presisjon og nøyaktighet. Hver komponent er grundig testet av teknikere for å sikre at luftkompressoren har høy kvalitet, lang levetid og upåklagelig yteevne. Denne bruksanvisningen er utarbeidet som en hjelp for deg. Hvis du leser igjennom og følger de enkle instruksene for sikkerhet, installasjon, bruk og vedlikehold som er beskrevet her, får du glede av din nye SENCO Air Compressor i mange år fremover. Innholdet i bruksanvisningen er basert på den aller nyeste produktinformasjonen som var tilgjengelig utgivelsestidspunktet. Produsenten forbeholder seg retten til når som helst og uten forvarsel å gjøre endringer i pris, farge, materiale og utstyr, spesifikasjoner og model

VARSELMERKING!

En sikkerhetsmerking som viser "FARE, ADVARSEL eller FORSIKTIG" er omgitt av en egen "VARELSMERKINGSRAMME".

Denne rammen er med på å understreke de sikkerhetsinstruksene som må følges.

Sikkerhetsinstruksene ledsages dessuten av "signalord" som angir risikonivå. Følgende "signalord" er benyttet i denne bruksanvisningen:

FARE: Varsler om overhengende farlig situasjon som VIL forårsake død eller alvorlig skade dersom den ikke unngås.

ADVARSEL: Varsler om potensielt farlig situasjon som KAN forårsake død eller alvorlig skade dersom den ikke unngås.

FORSIKTIG: Varsler om potensielt farlig situasjon som KAN forårsake mindre personskader eller gjøre skade på kompressoren dersom den ikke unngås.

De skal gjøre oppmerksom på utstyr eller prosedyrer som kan være farlig for brukeren.

S∅RG FOR AT ALLE SOM BRUKER DETTE UTSTYRET, HAR TILGANG TIL DENNE BRUKSANVISNINGEN. LES ALLE INSTRUKSER I BRUKSANVISNINGEN N∅YE. LES OGSÅ ALLE INSTRUKSER FRA LEVERAND∅RER AV EVENTUELT TILBEH∅R F∅R KOMPRESSOREN TAS I BRUK. VÆR PÅPASSELIG MED Å VISE TIL "SIKKERHETSINSTRUKSENE", FOR Å HINDRE AT OPERAT∅REN KOMMER TIL SKADE.

INSPEKSJON

Ta luftkompressoren ut av esken og noter serienummeret i feltet under. Sjekk om kompressoren har fått synlige eller skjulte skader under frakt. Se til at eventuelle skadede deler skiftes ut og at eventuelle mekaniske problemer rettes opp før luftkompressoren tas i bruk

SERIENUMMER

Vennligst ha følgende informasjon tilgjengelig ved alle servicehenvendelse

1. Modellnummer

2. Serienummer

3. Innkjøpsdato og -sted

Senco, 8485 Broadwell Road, Cincinnati, OH 4524

RISIKO	MULIGE KONSEKVENSEI	FOREBYGGENDE TILTAK
RISIKO FOR ELEKTRISK ST∅I SOM KAN VÄRE LIVSFARLIG	Dersom luftkompressoren ikke er torsvarlig jordet, kan den torårsake død eller alvorlig skade. Kompressoren drives elektrisk og kan gi elektrisk støt, som i verste tall kan være livstarlig, dersom den ikke anvendes korrekt.	Pass på at luftkompressoren er tilkoplet en stikkontakt som er forsvarlig jordet, har riktig spenning og tilstrekkelig kapasitet på sikringen.
	Strømtørende ledninger kan gi elektrisk støt.	Kontroller om de strømførende ledningene har vært utsatt for klem-, kutt- eller varmeskader. Skift ut skadet ledning før bruk.
		Pass på at alle koplinger er tørre og befinner seg over bakken. Elektriske ledninger skal ikke ligge i vann eller på annen måte komme i kontakt med vann. Ikke berør kontaktene med våte hender.
		Trekk ikke i ledningen når du skal ta støpselet ut av stikkontakten.
	Brukeren kan ta elektrisk støt dersom kompressoren ikke anvendes korrekt.	Luftkompressoren må ikke anvendes i fuktige omgivelser eller utendørs i regn.
		Luftkompressoren må ikke anvendes når sikkerhetsskjermer og -deksler er fjernet eller skadet.
	Alle reparasjoner på det elektriske anlegget kan medtøre livstare og må uttøres av kvalifiserte tagtolk.	Alt elektrisk koplingsarbeid og al elektriske reparasjoner p kompressoren må utelukkende utføre av kvalifisert servicepersonale henhold til nasjonale og loka retningslinjer for elektrisk utst.
		Slå alltid av luftkompressoren, slipp luften og ta støpselet ut æ stikkontakten og vent til kompressore er avkjølt før du åpner deksler som tilgang til elektriske komponenter. N kompressoren er tilkoplet, er det ikl trygt å utføre reparasjoner eller ann arbeid på kompressoren selv o motoren ikke går. Den kan starte op når som hels.
RISIKC	MULIGE KONSEKVENSEF	FOREBYGGENDE TILTÄP
EKSPLOSJONS- ELLEFBRANNFARE	Elektriske gnister i motor- oç trykkbryter kan forårsake alvorlig personskade eller død.	Pass på at kompressoren alltid står på et godt ventilert sted uten brannfarlige avgasser,lettantennelig støv,gasser eller materiale når den er i bruk.
		Skal kompressoren benyttes til å sprøyte brennbart materiale,må den stå minst 6 meter unna det området der sprøytingen foregår.(Det kan være nødvendig å forlenge slangen for å nå frem.)
	Tette ventilatoråpninger kan føre til brann på grunn av overopheting av kompressoren, og forårsake alvorlig personskade	Plasser aldri gjenstander rundt eller oppå luftkompressoren.Pass på at kompressoren har minst 30 cm klaring til vegg eller annet som kan hindre god ventilasjon.
EKSPLOSJONFARE	Lufttankene kan eksplodere oç forårsake alvorlig personskade eller død dersom de ikke vedlikeholdes forskriftsmessig.	Tøm lufttanken daglig eller etter hver bruk for å motvirke kondensdannelse
		Oppstår det lekkasje fra lufttanken tanken byttes umiddelbart.Forsøk al reparere,sveise eller på annen r forandre på lufttanken eller tilbeh
		De trykkinnstillingene som er fastsatl på fabrikken,må ikke endres.
	Benyttes feil systemkomponenter, tilleggsutstyr eller tilbehør,kan det oppstå funksjonsfeil eller eksplosjoner som kan forårsake alvorlig personskade.	Produsentens grenser for høyeste tillatte trykk på tilbehør må ikke overstiges.
		Plastrør eller bly-/tinnloddede skjøter må ikke benyttes på utløpsrøret på grunn av svært høy temperatur.
		Luftkompressoren må aldri benyttes til å blåse opp små gjenstander som tåler lite trykk,for eksempel leker.
		Alle slanger og tilbehør er passende for stedbruk på maksimum tillatelig arbeidstrykk av den transportabele kompressoren.
RISIKO	MULIGE KONSEKVENSEI	FOREBYGGENDE TILTAK
INNÄNDINGSFARE	Komprimert luft må ikke inhaleres da dette kan forårsake alvorlig skade eller død. Luften kan inneholde karbonmonoksid, giftige avgasser eller partikler.	Innhaler aldri luft direkte fra luftkompressoren eller via utstyr som er koplet til kompressoren.
	Sprøytematerialer som maling, løsemidler, malingsfjerner, insektmidler, ugressmidler, med mer, inneholder skadelige avgasser og gifter.	Pass på at luftkompressoren alltid står i et godt ventilert rom under bruk. Følg alle sikkerhetsinstrukser som gjelder for de stoffene du sprøyter med. Med noen av stoffene kan det være nødvendig å bruke friskluftmaske.
BRANNSÄRFARF	Utildekkede metalldeler må ikke berøres da det kan forårsake alvorlig skade. Det kan ta litt tid før disse delene avkjøles etter at kompressoren er slått av.	Pass på at hverken du selv eller materialer kommer i kontakt med utildekkede metalldeler på kompressoren.
FARE FOR FRAGMENTER I LUFTENHA GODT FOTFESTE OG GOD BALANSE HELE TIDEN	Trykkluften kan forårsake skade på mykt vev.	Bruk alltid godkjente vernebriller (Z87) for å skjerme øynene mot avfallsstoffer og fragmenter som virvles opp i luften.Trykkluftstrømmen må aldri rettes mot mennesker eller dyrIkke la en kompressor med trykkluft stå uten tilsyn. Slå av kompressoren og tøm den for luft før du utfører vedlikehold eller kopler til verktøy eller tilbehør

SIKKERHETSFORSKRIFTER

LES ALLE SIKKERHETSFORSKRIFTER F∅R KOMPRESSOREN

TAS I BRUK

RISIKC	MULIGE KONSEKVENSEI	FOREBYGGENDE TILTAK
BEVEGELIGE DELER MEDF∅RER FAREADVARSEL: KOMPRESSOR KAN STARTE UTEN FROVARSEL	Fare for personskade fra bevegelige deler. Kompressoren slår seg automatisk av og på når bryteren står i ON/Auto-stilling	Slå alltid av kompressoren når den ikke er i bruk. Slipp opp på trykket gjennom luftslangen og ta støpselet ut av stikkontakten før vedlikehold utføres. Alle reparasjoner skal utføres av godkjent servicepersonale. Når kompressoren er tilkoplet, er det ikke trygt å utføre reparasjoner eller annet arbeid på kompressoren selv om motoren ikke går. Den kan starte opp når som helst!
		Kompressoren må ikke benyttes dersom beskyttelsesdeksler og - skjermer ikke er på plass. Skift ut skadede deksler og skjermer før kompressoren tas i bruk.
UFORSVARLIG BRUK MEDF∅RER RISIKO	Uforsvarlig bruk kan forårsake skade.	Denne luftkompressoren må ikke betjenes av barn!
		Vær årvåken – følg nøye med på det du gjør. Unngå å bruke kompressoren når du er trett eller påvirket av medisiner, alkohol eller rusmidler.
		Sørg for at du vet hvordan du slår av kompressoren. Gjør deg godt kjent med alle brytere og kontroller.
FARE FOR AT KOMPRESSOREN KOMMER TIL SKADE	Større reparasjoner.	Kompressoren må ikke benyttes uten luftfilter.
		Kompressoren må ikke benyttes i el miljø der den kan ruste.
		Pass på at kompressoren står stabilt og sikkert slik at den ikke kan velte når den er i bruk.
		Følg alle vedlikeholdsinstrukser i denne bruksanvisningen.

! TA VARE PÅ DISSE INSTRUKSENE!

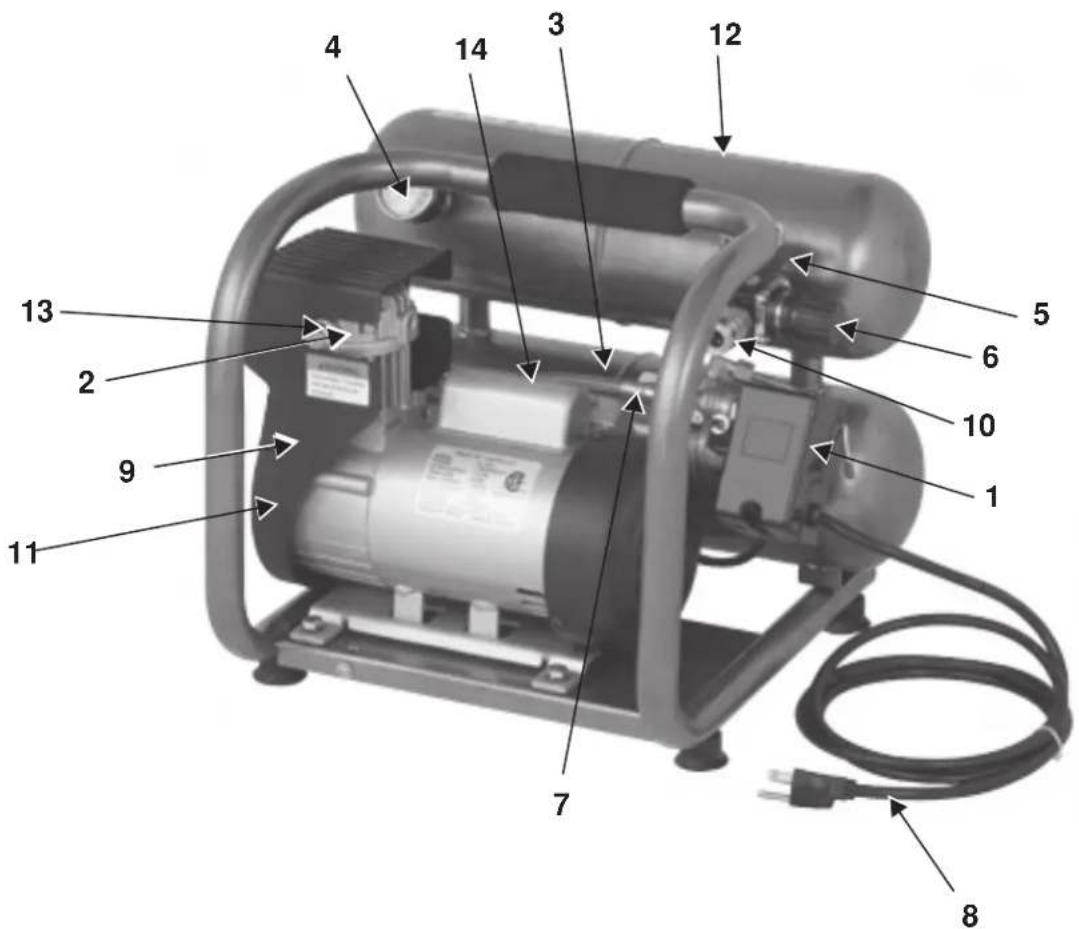

KOMPRESSORENS DELER

1 Motor-/trykkbryter
2 Luftkompressorpumpe
3 Sikkerhetsventil
4 Tanktrykkmåler
5 Trykkmåler ved uttaket
6 Trykkregulator
7 Utløpsrør
8 strømkabel
9 Ventilåpninger / Beskyttelsesdeksel
10 Hurtigfrakopling
11 Luftinntaksfilter
12 Ventil til tapping av tanken
13 Cold Start Valve
14 Termisk overlast/Tilbakestill

KOMPRESSORENS DELER

1) MOTOR-/TRYKKBRYTER: Bryteren starter og stanser luftkompressoren. Når bryteren settes i On (1)-stilling, aktiveres trykkbryteren som sørger for at motoren starter automatisk når trykket i lufttanken synker under det nivået fabrikken har angitt. Når den står i On (1)-stilling, stanser trykkbryteren motoren når trykket i lufttanken kommer opp på det nivået fabrikken har angitt. Av sikkerhetshensyn har bryteren også en trykkventil på siden. Denne slipper automatisk ut komprimert luft fra pumpehodet og utløpsrøret når trykket i kompressoren når opp på det angitte nivået. Slik vil motoren kunne starte og stoppe etter behov. Settes bryteren i OFF-stilling, deaktiveres trykkbryteren og luftkompressoren stanser.
2) TERMISK OVERLAST: Den elektriske motoren har en sikringsmekanisme som beskytter mot termisk overlast. Dersom motoren av en eller annen grunn blir overopphetet, kuttes strømtilførselen slik at motoren ikke tar skade. Vent til motoren er avkjølt. Motoren har også en magnetisk avbruddsmekanisme. Tilbakestill bryteren hvis den utløses.
3) LUFTINNTAKSFILTER: Filteret renser luften som dras inn i pumpen. For å sikre at pumpen mates med en jevn strøm av ren, kjølig og tørr luft, må filteret alltid være rent, og ventilasjonsåpningen må ikke tilstoppes. Filteret kan tas ut og rengjøres med varmt såpevann. Skyll filteret og la det lufttørke.
4) LUFTKOMPRESSORPUMPE: Stempelet komprimerer luften ved å bevege seg opp og ned i sylnderen. Når stempelet går ned, trekkes luft inn gjennom inntaksventilen mens utløpsventilen er lukket. Når stempelet går opp, komprimeres luften, inntaksventilen lukkes og komprimert luft presses ut gjennom utløpsventilen, inn i utløpsrøret, gjennom tilbakeslagsventilen og inn i lufttanken.
5) SIKKERHETSVENTIL: Denne ventilen skal hindre systemsvikt ved å lette på trykket når den komprimerte luften når et fastsatt nivå. Ventilen er forhåndsinnstilt av produsenten og må ikke endres. Du kan sjekke om ventilen fungerer som den skal, ved å trekke i ringen. Dette skal føre til at luft slippes ut og trykket letter. Ventilen lukkes igjen når ringen slippes.
6) VENTIL TIL TAPPING AV TANKEN: Tappeventilen brukes til å fjerne kondens fra lufttanken(e) etter at kompressoren er slätt av. Du må ALDRI äpne tappeventilen när lufttrykket i tanken er høyere enn 0.7 bar! Tappeventilen äpnes ved at håndtaket dreies mot klokken. Hell på tanken slik at all kondensen renner ut gjennom ventilen.
7) TANKTRYKKMÅLER: Tanktrykkmåleren viser lufttrykket i lufttanken(e).
8) TRYKKMÅLER VED UTTAKET: Trykkmåleren ved uttaket angir tilgjengelig lufttrykk på den siden av regulatoren der luften slippes ut. Trykket kontrolleres av regulatoren og er alltid mindre enn eller likt som trykket i lufttanken.
9) TRYKKREGULATOR: Lufttrykket ut fra tanken kontrolleres med regulatorskruen. Vri trykkregulatorskruen med klokken for å øke trykket, og mot klokken for å redusere trykket.
10) UTL∅PSR∅R: Merk! Utløpsrøret er svært varmt. Fjærn ikke dekselet, kompressordel under kan være meget varm.

1. Les sikkerhetsforskriftene før du monterer sammen kompressoren

PLASSERING:

FORSIKTIG

Kompressoren kan ta skade dersom den heller mer enn 10° under bruk.

1. Det bør være minst 30 cm klaring rundt kompressoren for å sikre tilstrekkelig ventilasjon.

• det er olje- eller gasslekkasje
• det kan befinne seg brennbare avgasser eller materialer.

ADVARSEL

Dersom elektriske gnister fra motoren og trykkbryteren kommer i kontakt med brennbare avgasser, brennbart støv, gasser eller annet lettantennelig materiale, kan dette forårsake alvorlig personskade eller død. Når luftkompressoren benyttes til sprøytelakkering, skal kompressoren plasseres lengst mulig unna arbeidsområdet. Skjøt på luftslangen i stedet for å benytte skjøteledning.

• når temperaturen i luften faller under 0°C eller overstiger 40°C.
• när svært forurenset luft eller vann kan trekkes inn i kompressoren.

ELEKTRISKE KOPLINGER:

FARE Uforsvarlig tilkopling av jordingsleder kan gi elektrisk støt som kan være livsfarlig. Konsulter godkjent elektriker eller verksted hvis du er i tvil om uttaket er forskriftsmessig jordet. Dette produktet må ikke brukes med adapter av noe slag. Skal ledningen eller støpselet repareres eller byttes ut, må jordingsledningen ikke koples til selve kontaktpluggene. Jordingsledningen er den ledningen som har grønn isolasjon, av og til med gule striper.

ADVARSEL Dette produktet må jordes. Hvis det oppstår en feil eller svikt, fungerer jordingen som en minste motstands vei som strømmen vil følge. Dermed reduseres faren for elektrisk støt. Dette produktet er utstyrt med en ledning med jordingsleder og jordingsstøpsel. Støpselet må plugges inn i et uttak som er forskriftsmessig installert og jordet i henhold til lokale forskrifter og bestemmelser.

1. SENCO® ANBEFALER IKKE BRUK AV SKJ∅TELEDNINGER ettersom det kan forårsake strømtap og overoppheting av motoren. I stedet bør du forlenge luftslangen. Er det allikevel helt nødvendig å benytte skjøteledning, skal den plugges i jordet stikkontakt eller på annen måte beskyttes av jordfeil-/overbelastningsbryter. Benyttes skjøteledning, bør følgende skjema følges:

Skjema for kabellengde (American Wire Gauge)

Inntil 7,5 m		12 AWG
Inntil 30 m	10	AWG
Inntil 50 m	8	AWG
Inntil 75 m	6	AWG

Benytt kun skjøteledning som er jordet og som passer til produktet. Benytt aldri skjøteledninger som har lavere kapasitet enn det som er angitt på produktet. Benytt aldri skjøteledning som er skadet. Se over skjøteledningen før bruk, og skift den ut dersom den er skadet. Behandle skjøteledningen varsomt og unngå å dra i selve ledningen når du skal trekke ut støpselet. Hold ledningen unna skarpe kanter og varme. Slå alltid av kompressoren med hovedbryteren før du trekker støpselet ut av stikkontakten.

BRUK

SJEKKLISTE F∅R KOMPRESSOREN TAS I BRUK:

1. Fjern eventuell kondens i luftkompressortanken. Slipp ut luft gjennom slangen hvis trykket er for høyt, og åpne deretter tappeventilen i bunnen av lufttanken for å tømme den helt. Skru ventilen godt til når tanken er tømt.

ADVARSEL: Fare for personskade. Du må ALDRI åpne tappeventilen när lufttrykket i tanken er høyere enn 0.7 bar!

1. Pass på at motorbryteren står i OFF (0)-stilling.
2. Sjekk at alle sikkerhetsventiler fungerer forskriftsmessig.
3. Sjekk at alle skjermer og deksler sitter på plass og er forskriftsmessig montert.

OPPSTART:

1. Pass på at spaken på trykkbryterboksen står i OFF(0)-stilling.
2. Plugg inn strømkabelen i en jordet stikkontakt.
3. Sett spaken på trykkbryterboksen i ON (1)-stilling.
4. AUTO OPERATION: Sett den i ON (1)-stilling. Luftkompressoren vil da begynne å bygge opp lufttrykket i lufttanken(e) og stanser når den har nådd fastsatt trykk. Når trykket faller fordi kompressoren er i bruk, starter motoren igjen, og trykket bygges på ny opp.
5. Still inn trykket. Du reduserer trykket ved å vri trykkregulatorskruen mot klokken og øker det ved å vri skruen med klokken.
6. Slå av kompressoren hvis du hører ulyder eller kompressoren begynner å riste. Les under Feilsøking.

AVSTENGING:

1. Du slår av luftkompressoren ved å sette spaken på trykkbryterboksen i OFF (0)-stilling. Slå ALDRI av kompressoren ved å trekke ut støpselet fra stikkontakten. Det kan gi livsfarlig støt.
2. Tøm tanken for luft ved å slippe ut luften via et luftverktøy eller ved å trekke i ringen på sikkerhetsventilen.
3. Når trykket i lufttanken(e) er lavere enn 0.7 bar, kan du åpne tappeventilen under lufttanken(e) for å tappe ut eventuell kondens.
4. La kompressoren avkjøles.
5. Tørk av kompressoren og lagre den på et trygt, frostfritt sted.

VEDLIKEHOLD

Les bruksanvisningen før du utfører vedlikehold. Følgende punkter må følges når du skal stanse kompressoren for å utføre vedlikehold eller service.

ADVARSEL: Når kompressoren er tilkoplet, er det ikke trygt å utføre reparasjoner eller

1. Trekk ut støpselet fra stikkontakten.
2. Åpne alle tappeventiler.
3. Vent til kompressoren er avkjølt før servicearbeidet starter.

VEDLIKEHOLDSSKJEMA
PROSEDYRE	DAGLIG	UKENTLIG	MÅNEDLIG
Tapp ut kondens fra lufttanken(e)	X
Sjekk om kompressoren lager uvanlig støy e	X
Sjekk om det er luftlekkasjer	X
Inspiser luftfilteret		X
Rengjør kompressoren utvendig		X
Sjekk sikkerhetsventilen			X

FEILS∅KING

Symptom 1: Motoren starter ikke
Strømledningen er ikke satt i.	Plugg i strømledningen i jordet uttak.
Motor-/trykkbryteren står i OFF (0)-stilling.	Sett bryteren i ON (1)-stilling.
Bryteren for termisk overlast i motoren har løst seg ut.	Slå av luftkompressoren, vent til motoren er avkjølt og sjekk så motorens overbelastningsbryter.
En sikring har gått eller overbelastningsbryteren har løst seg ut.	Bytt sikring eller tilbakestill overbelastningsbryteren.
	Sjekk om sikringene har riktig amperestyrke.
	Sjekk om spenningen er for lav.
	Kople eventuelt annet elektrisk utstyr fra kretsen eller kjør kompressoren på en egen avgrening.
Feil dimensjon eller lengde på skjøteledning.	Bruk skjemaet på side 10 til å kontrollere om ledningen har riktig dimensjon og lengde.
Trykket i lufttanken er høyere enn motor-/trykkbryterens angitte aktiveringsnivå.	Motoren starter automatisk når trykket i lufttanken synker under det aktiveringsnivået som er angitt for motor-/trykkbryteren.
Trykkventilen på motor-/trykkbryteren har ikke sluppet ut trykket i pumpehodet.	Tapp røret tomt ved å sette bryteren i OFF (0)-stilling.
Defekt motor, motorkondensator, motor-/trykkbryter, eller tilbakslagsventil.	Kontakt SENCOS kundeservice.

Symptom 2: Motoren går kontinuerlig når bryteren står i start/stop-stilling
MULIG ÅRSAKMotor-/trykkbryteren slår ikke av motoren når kompressortrykket når opp i det angitte deaktiveringsnivået. Dermed utløses sikkerhetsventilen.Kompressoren har feil størrelse.	TILTAKSett motor-/trykkbryteren i OFF (0)-stilling. Dersom motoren ikke kan slås av, trekker du ut støpselet til kompressoren. Dersom de elektriske kontaktpunktene er smeltet sammen, må trykkbryteren skiftes.Pass på at trykkbelastningen ikke overstiger kompressorens kapasitet. Benytt enten mindre verktøy eller større kompressor.

Symptom 3: Luft lekker ut fra ventilen på motor-/trykkbryteren etter at motoren er stanset
MULIG ÅRSAK	TILTAK
Sjekk om ventilen står åpen.	Fjern, rengjør eller skift ut.

FEILS∅KING

Symptom 4: Luft lekker ut fra ventilen på motor-/trykkbryteren mens motoren går

MULIG ÅRSAK	TILTAK
Defekt motor-/trykkbryter.	Skift ut.

Symptom 5: Luft lekker ut ved sikkerhetsventilen

MULIG ÅRSAK	TILTAK
Sikkerhetsventilen kan være defekt.	Betjen sikkerhetsventilen manuelt ved å trekke i ringen.
For høyt trykk i lufttanken.	Hvis den fortsatt lekker, må ventilen skiftes ut.Defekt motor-/trykkbryter. Skift ut.

Symptom 6: Luft lekker ut ved koplinger

MULIG ÄRSAK	TILTAK
Koplingene er ikke tette nok.	Stram til koplinger der luften slipper ut. Bruk såpevann.Stram ikke til for mye.

Symptom 7: Luft lekker ut fra lufttanken

MULIG ÅRSAKDefekt eller rustet lufttank.

TILTAKLufttank må skiftes ut. Forsøk ikke å reparere tanken!Ikke foreta modifikasjoner, sveising eller reparasjon av deler.

Symptom 8: Luft blåser ut fra inntaksfilteret

MULIG ÅRSAK	TILTAK
Skadet inntaksventil.	Kontakt SENCOs kundeservice.

Symptom 9: For lavt trykk på luftverktøy eller tilbehør

MULIG ÅRSAKTrykkregulatorskruen er ikke stilt inn på høyt nok trykk, eller trykkregulatoren er defekt.	TILTAKVri trykkregulatorbryteren til korrekt innstilling eller skift den ut.
Luftinntaksfilteret er tett.	Rengjør.
Luftlekkasje.	Sjekk om det er lekkasje. Reparer eventuelle lekkasjer.
Luftkompressor har for liten kapasitet til å dekke luftbehovet.	Sjekk hvor høyt trykk tilbehøret krever. Dersom dette kravet er høyere enn kompressorens trykkapasitet (CFM, kubikkfot pr. minutt), må du benytte en større kompressor.

FEILS∅KING

Symptom 10: Kompressoren produserer ikke nok luft

MULIG ÅRSAK

Tett luftinntaksfilter.

Defekt ventil.

TILTAK

Rengjør.

Tøm lufttanken helt og fyll den opp til maksimalt trykk igjen. Sammenlign med spesifikasjonene. Er trykket da for lavt, fjerner du pumpehodet og inspiserer ventilmembranen. Rengjør eller skift den ut.

Symptom 11: Kondens i lufttanken

MULIG ÄRSAK

Kondens i lufttanken som følge av høy luftfuktighet, eller fordi kompressoren ikke er kjørt lenge nok.

TILTAK

Tapp alltid lufttanken tom etter bruk. Tøm lufttanken hyppigere i fuktig vær og benytt luftfilter.

MODEL:PC0968EU

Denne kompressoren er designet og produsert med materialer og teknikker av aller høyeste kvalitet.

KOMPRESSORGARANTI:

Denne garantien gjelder i1 year fra kjøpsdato. I denne perioden garanterer Senco Products, Inc., å reparere eller erstatte, etter Sencos egen vurdering, kompressorens originaldel(er) for den opprinnelige kjøper. Dette utføres gratis forutsatt at det påvises feil på materialer eller utførelse ved et av Sencos autoriserte servicesentre. Alle unntak fra dette er beskrevet nedenfor. Når en del skiftes ut med en ny, dekkes den nye delen av en garanti som tilsvarer den gjenværende garantitiden for den gamle delen. Når det er nødvendig å reparere eller skifte ut deler på kompressoren, sender kjøperen hele eller deler av kompressoren til nærmeste servicesenter som er autorsert av Senco. Transport forskuddsbetales. Legg ved kvittering eller annen dokumentasjon på at delen eller kompressoren dekkes av garantien.

UNNTAK:

1. Denne garantien dekker ikke deler som skades på grunn av vanlig slitasje, feil bruk, uforsvarlig bruk, ulykker, bruk ved anren hastighet eller spenning enn den anbefalte (gjelder kun elektriske enheter), feil lagring eller skader under transport.
2. Dersom bruksinstrukser, spesifikasjoner og vedlikeholdsskjema ikke er fulgt.
3. Arbeidsutgifter, tap eller skade som følge av feil bruk, vedlikehold eller reparasjoner utført av andre enn a Servicesenter som er autorisert av Senco.
4. Benyttes uoriginale deler, gjelder ikke garantien lenger. Det er en betingelse for garantien at kjøperen bruker kompressoren på korrekt måte, og garantien dekker ikke følgende forhold:

(A) Unormale forhold, ulykke, uaktsomhet, uforsvarlig bruk eller uforsvarlig lagring av enheten.

(B) Avvik fra bruks- eller vedlikeholdsinstruksene.

(C) Endringer som ikke er godkjent av Senco.

(D) Reparasjoner eller vedlikehold (med unntak av rutinemessig tapping av tanken som angitt i bruks- og vedlikeholdsinstruksene) utført av andre enn Senco eller Sencos autoriserte agenter.

Erstatning av kompressor som følge av naturkatastrofe

Senco vil også erstatte kompressorer som ødelegges i naturkatastrofe, for eksempel flom, jordskjelv, orkan eller annen katastrofe som utelukkende skyldes naturkreftene. Et slikt krav vil bli innfridd så fremt kjøper på forhånd har levert inn en ferdig utfylt garantiregistrering og kan fremlegge bevis på eierskap samt en akseptabel beskrivelse av den inntrufne naturkatastrofen. Naturkatastrofen må dokumenteres av forsikringsgiver, politi eller annen offentlig instans.

SENCO PRODUCTS, INC.

CINCINNATI, OHIO 45244-1611 USA

PC0968 Elektrisk Kompressor

CE

ADVARSEL: Angiver en potentiel og farlig situation som, hvis den ikke undgås, KUNNE resultere i død eller alvorlig personskade.

Stikket skal være sat ind
