PC0968 - Kompressor Senco - Gratis brugsanvisning og manual

Produkttype	Luftkompressor
Mærke	Senco
Model	PC0968
Mål (L x B x H)	40 x 38 x 34 cm
Nettovægt	17.3 kg
Strømforsyning	230 V ~ 50 Hz, 6 A, enfaset
Motoreffekt	0.54 kW
Motorhastighed	2850 o/min
Tankkapacitet	10 L (2.5 gallons US)
Maksimalt tryk	8.6 bar
Afbrydningstryk (høj)	8.6 bar
Genstartstryk (lav)	6.2 bar
Luftforskydning	4 fod³/min
Effektiv luftydelse ved 6.2 bar	1.4 fod³/min
Støjniveau	79 dBA
Termisk beskyttelse	Termisk afbryder med manuel genindkobling
Sikkerhedsventil	Ja, fabriksindstillet
Trykregulator	Ja, med trykmåler
Luftfilter	Indsats vaskbar i sæbevand
Tanktømning	Afløbshane i bunden af tanken
Cylindermateriale	Aluminium
Garanti	1 år (defekte dele)

Ofte stillede spørgsmål - PC0968 Senco

Hvordan tømmer jeg vandet fra lufttanken?

Efter at have stoppet kompressoren og ladet trykket falde til under 0,7 bar, åbn afløbshanen under tanken. Vip kompressoren for at dræne alt vandet, og luk derefter hanen.

Hvorfor starter motoren ikke?

Kontrollér, at ledningen er tilsluttet, at kontakten står på ON (1), at den termiske afbryder ikke er udløst, og at forlængerledningen ikke er for lang eller af for lille dimension. Hvis problemet fortsætter, kontakt Senco support.

Hvordan kontrollerer jeg sikkerhedsventilens funktion?

Træk i ventilens ring. Der skal strømme trykluft ud. Slip ringen: ventilen skal lukke. Udfør denne test regelmæssigt.

Hvad gør jeg, hvis kompressoren lækker ved tanken?

Forsøg aldrig at reparere, svejse eller modificere tanken. En utæt tank skal straks udskiftes af en autoriseret fagmand.

Kan jeg bruge en forlængerledning til denne kompressor?

Senco fraråder brug af forlængerledninger, da de medfører effekttab og overophedning. Foretræk en luftslangeforlænger. Hvis du skal bruge en forlængerledning, skal du overholde de mindste ledningstværsnit, der er angivet i vejledningen.

Hvordan rengør jeg indsugningsluftfilteret?

Afmonter filteret og vask det i varmt sæbevand. Skyl og tør det grundigt, før det sættes på plads. Sørg for, at ventilationsåbningen forbliver fri.

Hvad gør jeg, hvis kompressoren ikke opbygger tryk?

Kontrollér luftfilteret (tilstoppet?), lækager på tilslutningerne, sikkerhedsventilen og aftapningsventilen. Hvis pumpen ikke komprimerer nok, kan kontraventilen eller pumpens ventiler være defekte.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Bær altid beskyttelsesbriller, ret aldrig luftstrålen mod dig selv eller andre, indånd ikke trykluften, brug kompressoren i et godt ventileret område væk fra brændbare materialer. Tag altid stikket ud før vedligeholdelse.

Hvordan indstiller jeg udgangstrykket?

Drej regulatorens knap: med uret for at øge trykket, mod uret for at mindske det. Udgangstrykket vises på trykmåleren.

Hvad gør jeg, hvis den termiske afbryder udløses?

Stop kompressoren, lad motoren køle af i ca. 10 minutter, og nulstil derefter den termiske afbryder manuelt. Hvis problemet gentager sig, kontrollér ventilation og elektrisk belastning.

BRUGSANVISNING PC0968 Senco

Har du spørsmål eller kommentarer send e-post til: [e-mail]

Pass på at kompressoren ikke står et sted der:

het arbeid på kompressoren selv om motoren ikke går.

Tilltäppt luftinsugsfilter.

Rengör.

Det läcker ut luft.

Tilltäppt luftinsugsfilter.

Trasig ventil.

ÅTGÄRD

Rengör.

Tecken 11. Fukt i ledningsluften.

SANNOLIK ORSAK

Betjeningsvejledning

I denne vejledning findes advarsler for sikker brug af denne kompressor.

Læs og forså alle instruktioner.

INDHOLDSFORTEGNELSE

INDLEDNING.... 3

SIKKERHEDSVARSEL....3

INSPEKTION.... 3

SIKKERHEDSADVARSLER....4

EL....4

EKSPLOSION ELLER BRAND....5

SPRÆNGNING.... 5

INDÄNDNING 6

BRANDSÅR....6

I lilykke med anskattelsen at din nye SENCO® Luftkompressor! Du kan være sikker på, at din SENCO Luftkompressor er konstrueret med den største præcision og nøjagtighed. Hver komponent er testet meget nøje at teknikere for at sikre kvaliteten, holdbarheden og ydelsen at denne luftkompressc

Betjeningsvejledningen er udarbejdet til din fordel. Ved at læse og følge de simple sikkerheds-, installations- og betjenings- samt vedligeholdelsestrin, der er beskrevet i denne vejledning, vil du få mange års problemtri drift med din nye SENCO Luftkompressor. Indholdet i denne vejledning er baseret på den nyeste produktinformation, der var tilgængelig på udgivelsestidspunktet. Producenten torbeholder sig retten til enhver tid, at foretage ændringer i pris, farve, materialer, udstyr, specifikationer eller modeller uden forudgående varsel.

SIKKERHEDSVARSEL!

En "FARE, ADVARSEL eller FORSIGTIG" sikkerhedsadvarsel vil stå i en "SIKKERHEDSVARSELKASSE".

Denne kasse bruges til at angive og understrege sikkerhedsadvarsler, der skal følges når man betjener denne luftkompressor. Disse sikkerhedsadvarsler ledsages af "Signalord", der angiver graden eller niveauet af farens alvor. "Signalordene" bruges i denne vejledning som følger:

FARE: Angiver en overhængende og farlig situation som, hvis den ikke undgås, VIL resultere i død eller alvorlig personskade.

FORSIGTIG: Angiver en potentiel og farlig situation som, hvis den ikke undgås, KAN resultere i mindre eller moderat personskade eller skade på luft kompressor.

Symbolerne i venstre side i dette afsnit er "Sikkerhedsvarselsymboler" Disse symboler bruges til at rette opmærksomheden på emner eller procedurer, der kan være farlige for dig eller andre personer, der bruger dette udstyr.

S∅RG ALTID FOR, AT DER UDLEVERES EN KOPI AF DENNE VEJLEDNING TIL ENHVER, DER ANVENDER DETTE UDSTYR. LÆS ALLE INSTRUKTIONERNE I DENNE VEJLEDNING OG ALLE INSTRUKTIONER, DER ER LEVERET AF PRODUCENTERNE AF UNDERST∅TTENDE UDSTYR F∅R DU TAGER DENNE LUFTKOMPRESSOR I BRUG, OG G∅R ISÆR MEGET UD AF "SIKKERHEDSADVARSLERNE" FOR AT UNDGÅ RISIKO FOR PERSONSKADE FOR OPERAT∅REN.

INSPEKTION

Åbn luftkompressoren og skriv serienummeret på linien herunder. Kontroller for tegn på tydelig eller skjult transportskade. Sørg for, at alle beskadigede dele er udskittet og at alle mekaniske problemer er rettede torud for ibrugtagning at luttkompressoren.

SERIENUMMER

Hvis du har spørgsmål eller kommentarer send en e-mail til: [e-mail]

Sørg venligst tor, at have følgende oplysninger klar ved alle serviceopkald:

1. Modelnumme
2. Serienumme
3. Dato og købested

Senco, 8485 Broadwell Road, Cincinnati, OH 45244, USA

SIKKERHEDSADVARSLER

LÆS ALLE SIKKERHEDSADVARSLER F∅R DU TAGEF

LUFTKOMPRESSOREN I BRUG

FARE
RISIKO FOR ELEKTRISK ST∅D ELLER D∅D SOM F∅LGE AF ELEKTRISK ST∅D

Alvorlig personskade eller død kan opstå, hvis luftkompressoren ikke er ordentligt jordforbundet. Din luftkompressor er elektrisk drevet og kan forårsage elektrisk stød eller død som følge af elektrisk stød, hvis ikke den bruges ordentligt.	Sørg for, at luftkompressoren er sat i et ordentligt jordforbundet stik med den rigtige spænding og tilstrækkelig sikringsbeskyttelse.
Elektrisk stød kan forekomme fra den elektriske ledning.	Kontroller ledningen for tegn på klemninger, revner eller varmeskader.Udskift beskadigede ledninger før brug.
	Hold alle forbindelser tørre og frie af gulvet. Lad ikke elektriske ledninger ligge i vand eller i en position, hvor de kan komme i kontakt med vand.Berør ikke stikket med våde hænder.
	Træk ikke i den elektriske ledning for at tage den ud af kontakten.
Elektrisk stød kan opstå, hvis luftkompressoren ikke betjenes ordentligt	Brug aldrig luftkompressoren i våde omgivelser eller uden døre, når det regner.
	Brug aldrig luftkompressoren, hvis sikkerhedsværn/skærme er fjernet eller beskadiget.
Alvorlig personskade eller død kan opstå, hvis elektriske reparationer udføres af ukvalificerede personer	Alle elektriske ledningsføringer eller reparationer, der foretages på denne luftkompressor skal foretages af autoriseret servicepersonale i henhold til de nationale og lokale elkoder.
	Før du åbner nogle af el-skabene, skal du altid afbryde luftkompressoren, lette trykket og tage stikket til luftkompressoren ud af kontakten. Lad luftkompressoren køle af. Antag aldrig, at luft kompressoren er sikker at arbejde med bare fordi, den ikke er i drift. Den kan til enhver tid sættes i gang igen!

SIKKERHEDSADVARSLER

LAES ALLE SIKKERHEDSADVARSLER F∅R DU TAGEF

LUFI KOMPRESSOREN I BRUG

FARE	MULIGE KONSEKVENSEI	FOREBYGGELSE
RISIKO FOR EKSPLOSIONELLER BRAND	Alvorlig personskade eller død kan opstå af normale elektriske gnister i motoren og trykafbryderen.	Brug altid luttkompressoren i et ordentligt ventileret område, der er tritor brændbare dampe, let antændeligt støv, gasser eller andre let antændelige materialer.
		Hvis der sprøjtes med brændbarl materiale, skal luttkompressoren placeres mindst 6 meter tra sprøjtningsområdet. (Det kan være nødvendigt med en ekstra slange)
	Der kan opstå alvorlig personskade, hvis luftkompressorens ventilationsåbninger er blokerede, hvilket kan medføre at luftkompressoren bliver overophedet og dermed starter en brand.	Anbring aldrig genstande imod eller ovenpå at luttkompressoren. Betjen luttkompressoren mindst 30cm tra en væg eller torhindring, der kan hindre ordentlig ventilation
RISIKO FOR SPRÆNGNING	Alvorlig personskade eller død kan opstå af en eksplosion i luftbeholderen, hvis luftbeholderne ikke vedligeholdes ordentligt.	I øm luttbeholderen dagligt eller etter hver brug for at undgå, at der samles tugt i luttbeholderen.
		Hvis luttbeholderen udvikler lækage, udskiftes luttbeholderen med det samme. Foretag aldrig reparationer, svejsninger eller ændringer på luftbeholderen eller dens udstyr.
		Foretag aldrig justeringer på de tabriksindstillede tryk
	Der kan opstå alvorlig personskade fra en fejlffunktion i luftkompressoren eller eksploderende tilbehør, hvis der er anvendt ukorrekte systemkomponenter, udstyr eller tilbehør.	Overskrid aldrig producentens maksimalt tilladte trykgrænse på udstyret.
		På grund at ekstrem varme, må der ikke anvendes plastikrør eller bly-tin loddeforbindelser til en atløbsledning.
		Brug aldrig luttkompressoren til at puste små, lavtryksgenstande, som legetøjsgenstande, op med.
FARE	MULIGE KONSEKVENSEF	FOREBYGGELSE
RISIKO FOR INDÅNDING	Der kan opstå alvorlig personskade eller død kan opstå, hvis man inhalerer komprimerel luft. Luft strømmen kan indeholde kulilte, giftige dampe eller faste partikler.Sprøjtede materialer, som maling, opløsningsmidler til maling, farvefjerner, insekticider, ukrudtsmidler osv. indeholder skadelige dampe og giftstoffer.	Inhaler aldrig luft fra luftkompressoren, hverken direkte eller fra en indåndingsanordning forbundet til luft kompressor.
		Brug kun luftkompressoren i et ordentligt ventileret område. Følg alle sikkerhedsinstruktionerne, der e leveret med de materialer, som du sprøjter. Det kan være nødvendigt a bruge et åndedrætsværn, når du arbejder med visse materialer.
RISIKO FOR BRANDSÅR	Der kan opstå alvorlig personskade ved berøring af frilagte metaldele.Disse områder kan forblive varme i et stykke tid efter at luftkompressoren er slukket	Lad aldrig dele af kroppen eller andre materialer komme i kontakt med frilagte metaldele på luftkompressor.
RISIKO FOR FLYVENDE GENSTANDE	Der kan opstå skade på blødt væv fra den komprimerede luftstrørr.	Bær altid OSHA-påbudte "Z87" sikkerhedsbriller til at beskytte øjnene for flyvende materiale.
		Peg aldrig med luftstrømmen på kropsdele, andre personer eller dyr.
		Efterlad aldrig trykluftkompressoren uden opsyn. Sluk luftkompressoren og let trykket før vedligeholdelsesarbejde, montage a redskaber eller tilbehør.
BÆR ALTID ∅JENVÆRN	Der kan opstå alvorlig personskade fra løst materiale, der ved høj hastighed bliver hvirvlet rundt af den komprimerede luftstrøm.	Hold altid sikker afstand til personer og dyr, når du betjener luftkompressoren stopper.Flyt ikke luftkompressoren, når luftbeholderen er under tryk. Forsøg ikke at flytte luft kompressoren ved at trække i slangen.

LÆS ALLE SIKKERHEDSADVARSLER F∅R DU TAGER

SIKKERHEDSADVARSLER
LUFTKOMPRESSOREN I BRUG

FARE	MULIGE KONSEKVENSEF	FOREBYGGELSE
RISIKO FRA BEVÆGENDE DELEADVARSEL:ENHEDEN KAN STARTE UDEN VARSEL	Risiko for legemsskade fra bevægende dele.Denne luftkompressor kører automatisk, når trykafbryderen er i positionen "On/Auto".	Sluk altid luftkompressoren, når den ikke er i brug. Tag trykket fra luftslangen og tag stikket ud al kontakten før du foretager vedligeholdelsesarbejde. Alle reparationer på luftkompressoren skal udføres af en autoriseret serviceperson. Antag aldrig, at det er sikkert at arbejde på luftkompressoren, bare fordi den ikke er i drift. Den kan til enhver tid sættes i gang igen
	Risiko for personskade fra forsømmelig anvendelse.	Betjen ikke maskinen uden beskyttelsesværn/-skærme. Udskift beskadigede værn/skærme før luftkompressoren kompressor.
RISIKO FRA FORS∅MMELIGHED		Lad aldrig børn og unge betjene denne luftkompressor!Vær opmærksom – se hvad du laver. Betjen ikke luftkompressoren, når du er træt eller hvis du er påvirket af alkohol eller medicin.Vær bekendt med, hvordan du stopper luftkompressor. Vær helt igennem bekendt med kontrolfunktionerne
RISIKO FOR SKADE PÅ LUFTKOMPRESSOREN.	Risiko for stort vedligeholdelsesarbejde.	Betjen ikke luftkompressoren uden et luftfilterBetjen ikke luftkompressoren i korroderende omgivelser.Betjen altid luftkompressoren i en stabil, sikker position, for at undgå at luftkompressoren falder om.Følg alle vedligeholdelsesinstruktionerne, der er angivet i denne vejledning.

! GEM DISSE INSTRUKTIONER!

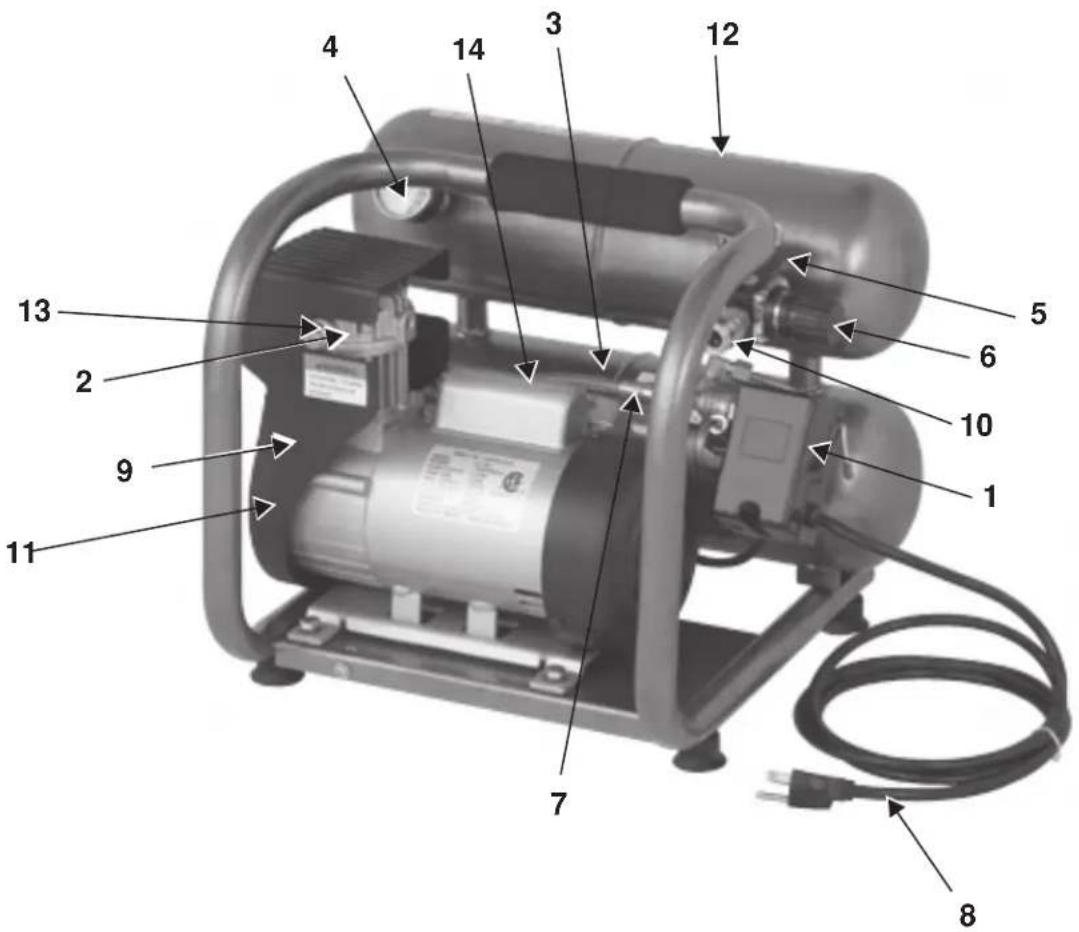

KOMPRESSORFUNKTIONER

1) MOTOR/TRYKAFBRYDER: Denne afbryder bruges til at starte og stoppe luftkompressoren. Hvis afbryderen flyttes over på positionen On (1), vil trykafbryderen automatisk få strøm, hvilket tillader motoren at starte, när trykket i luftbeholderen er under det fabriksindstillede tilkoblingstryk. När den står på On (1), stopper trykafbryderen motoren, när trykket i luftbeholderen när det fabriksindstillede udkoblingstryk. Af sikkerhedsårsager, har denne afbryder også en overtryksventil på siden, der er udviklet til automatisk at frigive komprimeret luft fra luftkompressorens pumpehoved og afløbsledningen, när luftkompressoren när udkoblingstrykket eller er afbrudt. Det tillader motoren at genstarte frit. Hvis afbryderen flyttes til positionen Off (0), fjernes strømmen fra trykafbryderen og luftkompressoren stopper.
2) MOTOR TERMISK OVERBELASTNING: Den elektriske motor har en termisk overbelastningssikring. Hvis motoren af en eller anden grund bliver overophedet, vil den termiske overbelastning afbryde strømmen og dermed forebygge at motoren bliver beskadiget. Vent indtil motoren er afkølet. Motoren har også en automatisk afbryder. Nulstil afbryderen, hvis den er slået fra.
3) LUFTINDSUGNINGSFILTER Dette filter er udviklet til at rense den luft, der kommer ind i pumpen. For at sikre, at pumpen hele tiden modtager ren, kølig og tør luftforsyning, skal dette filter altid være rent og ventilationsåbningerne skal være fri for blokeringer. Filteret kan fjernes og renses med varmt sæbevand. Skyl filteret grundigt og lad det lufttørre.
4) LUFTKOMPRESSORPUMPE For at komprimere luft, bevæger stemplet sig op og ned i cylinderen. Ved den nedadgående bevægelse trækkes luften ind igennem luftindsugningsventilen mens udblæsningsventilen forbliver lukket. Ved den opadgående bevægelse komprimeres luften, indsugnings ventilen lukkes og komprimeret luft tvinges ud igennem udblæsningsventilen og ind i afløbsledningen, igennem afspærringsventilen og ind i luftbeholderen.
5) SIKKERHEDSVENTIL: Denne ventil er udviklet til at forebygge systemfejl ved at lette trykket fra systemet, når den komprimerede luft når et forudbestemt niveau. Ventilen er . forudindstillet af producenten og må på ingen måde ændres. Træk i ringen for at kontrollere, at ventilen fungerer ordentligt. Lufttrykket skal slippe ud. Når du har sluppet ringen, vil den blive slibet.
6) LUFTBEHOLDER AFL∅BSVENTIL: Afløbsventilen bruges til, at fjerne fugt fra luftbeholderen(-erne) efter at luftkompressoren er afbrudt. Forsøg ALDRIG at åbne afløbsventilen når, der er mere end 0.7 bar lufttryk i luftbeholderen! For at åbne afløbsventilen, drejes knappen imod uret. Vip beholderen for at sikre, at alt kondensvandet er løbet ud igennem ventilen.
7) LUFTBEHOLDER MANOMETER: Luftbeholderens manometer angiver reservelufttrykket i luftbeholderen(-erne).
8) AFTAPNINGSPUNKT MANOMETER: Aftapningspunktets manometer angiver det lufttryk, der er tilstede på regulatorens aftapningsside. Trykket er kontrolleret af regulatoren og er altid mindre end eller lig med trykket i luftbeholderen.
9) TRYKREGULATOR: Det lufttryk, der kommer fra luftbeholderen er kontrolleret af regulatorknappen. Drej trykregulatorknappen med uret for at øge afløbstrykket og imod uret for at mindske afløbstrykket.
10) AFL∅BSLEDNING: Vær opmærksom på, at afløbsledningen er meget varm. Varme overflader - Beskyttelsesafskætmningen må ikke fjernes. Høj temperatur efter vedvarende brug.

1. Læs sikkerhedsadvarslerne før du installerer luftkompressoren.

PLACERING:

FORSIGTIG

For at undgå at beskadige luftkompressoren, må luftkompressoren ikke hældes mere end 10° på tværs eller på langs.

1. Anbring luftkompressoren mindst 30cm fra hindringer, der kan hindre ordentlig ventilation.

Anbring ikke luftkompressoren i et område:

-hvor der er tegn på olie eller gaslækager.

-hvor der kan være brandfarlige gasdampe eller materialer.

ADVARSEL

Alvorlig personskade eller død kan opstå, hvis elektriske gnister fra motoren trykafbryderen kommer i kontakt med brandfarlige dampe, let antændeligt støv eller ar let antændelige materialer. Når du bruger luftkompressoren til sprøjtemaling, s luftkompressoren anbringes så langt væk fra arbejdsområdet som muligt, og der s bruges ekstra luftslanger i stedet for forlængerledning

-hvor lufttemperaturen falder ned under 0°C eller overskrider 40°C.

-hvor ekstremt snavset luft eller vand kan komme ind i luftkompressoren.

EL:

FARE

Forkert forbindelse af udstyrets jordledning kan medføre risiko for elektrisk stød eller død som følge af elektrisk stød-Kontroller med en kvalificeret elektriker eller servicepersonale, hvis du er i tvivl om

stikkontakten er ordentligt jordforbundet. Brug

reparation eller udskiftning af ledningen

hogle af terminalerne med flade

overflade og med eller uden

ikke nogen form for adapter med dette produkt. Hvis

eller stikket er nødvendigt, skal jordledningen ikke forbindes til

stikben. Den ledning, der har en isolering med en udvendig, grøn

gule striber, er jordledningen.

ADVARSEL

Dette produktskal være jordforbundet. Hvis der skulle være en fejlfunktion eller en driftsforstyrrelse, giver

ordforbindersenen vej med mindst modstand for elektrisk strøm, hvormed risikoen for elektrisk stød

reduceres Dette produkt er udstyret

lle lokale regler og normer.

med en ledning med en beskyttelsesjordingsledning og et jordet stik.

i en passende stikkontakt, der er installeret korrekt og jordforbundet i henhold til

1. SENCOR® ANBEFALER IKKE BRUG AF FORLÄNGERLEDNINGER, da det kan medføre effekttab og overophedning af motoren.

I stedet anbefales brug af en ekstra luftslange frem for en forlængerledning. Hvis det er uundgåeligt, at anvende en forlængerledning, skal den sættes ind i et HFI-relæ i ledningsskabe eller beskyttede stikkontakter.

Når du anvender en forlængerledning, skal du være opmærksom på følgende:

Kabellængdens Ledningsmåler

Op til 7,5m 12 AWG

Op til 30m 10 AWG

Op til 50m 8 AWG

Op til 75m 6 AWG

Brug kun forlængerledninger med 3 flade stikben, der har jordingstype til 3 falde stikben og 3 not-ledningskonnektorer, der vil acceptere produktets stik. Brug kun forlængerledninger med en mærkekapacitet, der ikke er under produktets kapacitet. Brug ikke beskadigede forlængerledninger. Kontroller forlængerledningen før brug og skift den ud, hvis den er beskadiget.

Misbrug ikke forlængerledningen og ryk ikke i en ledning for at trække den ud. Hold ledningen væk fra varme og skarpe kanter.

Sluk altid på luftkompressorens kontakt før stikket tages ud af stikkontakten.

DRIFT

KONTROLLISTE F∅R START:

1. Fjern fugt i luftkompressorens luftbeholder. Fjern overskydende tryk med et luftinstrument. Åbn derefter luftbeholderens afløbsventil i bunden af luftbeholderen. Luk den godt til efter tømning.

ADVARSEL: Risiko for legemsskade. Forsøg ALDRIG at åbne afløbsventilen, når der er er mere 0.7 bar lufttryk i luftbeholderen!

1. Sørg for, at luftkompressorens motorkontakt er i positionen °OFF° (0).
2. Sørg for, at alle sikkerhedsventiler fungerer korrekt.
3. Sørg for, at alle værn og skærme er på plads og er monteret sikkert.

OPSTART:

1. Vær sikker på, at håndtaget på trykafbryderskabet er i positionen °OFF° (0).
2. Sæt strømledningen ind i en jordforbundet kontakt.
3. Flyt håndtaget på trykafbryderskabet til positionen °On° (1).
4. AUTO OPERATION: Drej det til positionen °On° (1). Det giver luftkompressoren mulighed for, at °±STARTE°± med at opbygge et tryk i luftbeholderne og °±STOPPE°±, når det korrekte tryk er nået. Når trykket falder ved brugen, vil luftkompressoren °±STARTE°± med på ny at opbygge et tryk.
5. Indstil trykket ved at justere trykregulatorknappen imod uret for reduceret tryk og med uret for øget tryk.
6. Hvis du bemærker en usædvanlig støj eller vibration, stoppes luftkompressoren og du bedes se afsnittet ^° ±Fejlafhjælpning ^° ±.

AFBRYDELSE:

1. For at stoppe luftkompressoren, skal håndtaget på trykafbryderskabet flyttes til positionen °OFF° (0). Stop ALDRIG luftkompressoren ved at tage stikket ud af strømkilden. Det kan medføre risiko for død som følge af elektrisk stød.
2. Tøm luftbeholderen for luft ved at frigive luft med et medfølgende luftinstrument eller ved at trække i sikkerhedsventilringen.
3. Når trykket i luftbeholderen registrerer under 0.7 bar, åbnes afløbsventilen under hver luftbeholder for at tømme dem for fugt.
4. Lad luftkompressoren køle ned.
5. Tør luftkompressoren ren og opbevar den på et sikkert, frostfrit sted.

VEDLIGEHOLDELSE

Læs brugervejledningen før vedligeholdelsesarbejde. Følgende procedurer skal være udført, når luftkompressoren stoppes for vedligeholdelsesarbejde eller service.

1. Sluk luftkompressoren.

ADVARSEL, Anlag aldrig, at luftkompressoren er sikker at arbejde på bare fordi den ikke er i drift. Den kan til enhver tid sættes i gang igen!

1. Iag ledningen ud at hovedstrømtorsyningen.
2. Äbn alle afløb.
3. Vent på, at luttkompressoren er kølet at før du påbegynder servicearbejde.

VEDLIGEHOLDELSESDIAGRAM
PROCEDURE	DAGLIG	UGENT LIG	MÄNEDLIG
I øm luftbeholderen(-erne) for kondens	X
Kontroller for usædvanlig støj/vibration	X
Kontroller for luftlækager	X
Kontroller lufthilter		X
Hengør luftkompressoren udvendigt		X
Kontroller sikkerhedsventilen			X

FEJLAFHJÆLPNING

Symptom 1. Motoren vil ikke køre eller genstarte.

Ledningen er ikke sat til.Motor/trykafbryder i positionen "OFF" (0).Motorens termiske overbelastningsafbryder er slået fra.Sikring er sprunget eller afbryder er slået fra.Forkert størrelse ledning eller forkert længde på forlængerledning.Luftbeholderens tryk overstiger motorens/trykafbryderens tilkoblingstryk.Tag trykket af ledningen ved at flytte afbryderen til positionen "Off" (0).Defekt motor, motorkondensator, motor/trykafbryder, eller kontroller ventil.

Sæt ledningen ind i en jordforbundet stikkontakt.Flyt afbryderen til positionen "ON"(1).Sluk for luftkompressoren, vent til motoren er kølet af og kontroller derefter motorens afbryder.Skift sikring eller nulstil afbryder.Kontroller for rigtigt sikringsamperetal.Kontroller for lave spændingsforhold.Afbryd alle andre elektriske apparater fra kredsløbet eller betjen luftkompressoren med dens eget forgreningskredsløb.Se diagrammet på side 10 for korrekt størrelse ledning og ledningslængde.Motoren starter automatisk, når luftbeholderens tryk falder under motorens/trykafbryderens tilkoblingstryk.Tag trykket af ledningen ved at flytte afbryderen til positionen "Off" (0).Kontakt Senco kundeservice.

Symptom 2. Når maskinen er I start/stop, kører motoren konstant.

MULIG ÅRSAGMotor/trykafbryder slukker ikke for motoren, nár luftkompressoren når udkoblingstrykket og sikkerhedsventilen aktiveres.Luftkompressoren er forkert dimensioneret.

L∅SNINGFlyt motoren/trykafbryderen til positionen ^ ± Off ^ ± (0) . Hvis motoren ikke slukkes, tages luftkompressoren ud af stikket. Hvis el-kontakterne er svejset sammen, udskiftes trykafbryderen.Begræns lufttrykket til luftkompressorens kapacitet.Anvend enten et mindre instrument eller en større luftkompressor.

Symptom 3. Luften fortsætter med at lække ved motor/trykafbryderens overtryksventil efter at motoren er stoppet.

MULIG ÅRSAG	L∅SNING
Kontrolventilen er åben og sidder fast.	Fjern, rengør eller udskift.

TROUBLESHOOTING

Symptom 4. Luften fortsætter med at lække ved motor/trykafbryderens overtryksventil mens motoren kører.

MULIG ÅRSAG	L∅SNING
Defekt motor/trykafbryder.	Udskift

Symptom 5. Der siver luft fra sikkerhedsventilen.

MULIG ÅRSAG	L∅SNING
Mulig defekt sikkerhedsventil.	Betjen sikkerhedsventilen manuelt ved at trække i ringen.Hvis den stadig lækker, skal den udskiftes.
Overtryk i luftbeholderen.	Defekt motor/trykafbryder. Udskift.

Symptom 6. Der siver luft fra armaturerne.

MULIG ÅRSAGArmaturer er ikke faste nok.

L∅SNINGSpænd armaturerne, der hvor du kan høre luften siver ud.Kontroller armaturerne med en sæbevandsopløsning. Måikke overspændes.

Symptom 7. Der siver luft fra luftbeholderen.

MULIG ÅRSAGDefekt eller rusten luftbeholder.

L∅SNINGLuftbeholderen skal udskiftes. Forsøg ikke at reparere luftbeholderen! Der må ikke svejses, repareres eller modificeres.

Symptom 8. Der blæser luft fra indsugningsfilteret.

MULIG ÅRSAGBeskadiget indsugnings (blad)ventil.

L∅SNINGKontakt SENCO kundeservice.

Symptom 9. Utilstrækkeligt tryk ved luftinstrumentet eller tilbehøret.

MULIG ÅRSAGTrykregulatorknappen er ikke drejet til et tilstrækkeligt højt eller der er tale om en defekt trykregulator.	L∅SNINGJuster trykregulatorknappen til den rigtige indstilling eller udskift den.
Blokeret luftindsugningsfilter.	Rengør.
Luftlækager.	Kontroller for lækager og reparer.
Luftkompressoren er ikke stor nok til luftkravet.	Kontroller det ekstra luftinstrument. Hvis det er højere end CFM eller luftkompressorens trykforsyning, har du brug for en større luftkompressor.

TROUBLESHOOTING

Symptom 10. Luftkompressoren producerer ikke luft nok.

MULIG ÅRSAG

Blokeret luftindsugningsfilter.

Defekt indsugnings (blad)ventil.

L∅SNING

Rengør.

Tøm luftbeholderen og mål oppumpningstiden. Sammenlign med specifikationerne. Hvis de er lavere, fjernes pumpehovedet og ventilpladen. Rengør eller udskift.

Symptom 11. Fugt i udløbsluften.

MULIG ÅRSAG

Kondens i luftbeholderen forårsaget af et højt niveau af atmosfærisk fugtighed eller luftkompressoren har ikke kørt længe nok.

L∅SNING

Tøm luftbeholderen efter hver brug. Tøm luftbeholderen oftere i fugtigt vejr og brug et luftledningsfilter.

MODEL : PC0968 EU

Denne kompressor er blevet designet og konstrueret under anvendelse af de højeste standarder for materialer og udførelse.

KOMPRESSORGARANTI:

Varigheden at denne garanti er 1 year fra købedatoen at den oprindelige køber. I denne periode

vil Senco Products, Inc. reparere eller udskifte, efter Senco's valg, alle originale dele for den oprindelige køber. Dette vil olive gjort gratis forudsat, at delene er blevet vurderet som værende detekte, hvad angar materialerne eller produktionen at et autoriseret Senco servicecenter med de undtagelser og udelukkelser, der er beskrevet herunder. Enhver foretaget udskiftning vil være dækket af en garanti for den overskydende garantiperiode i henhold til den del, den erstatter. Når reparation eller udskiftning at dele eller kompressoren er nødvendig, returnerer køberen hele kompressoren eller den pågældende del, med forudbetalt transport, til det nærmeste autoriserde Senco servicecenter, sammen med købebeviset eller et andet bevis på, at delen eller kompressoren stadig er dækket at garantien.

UDELUKKELSER:

1. Garantien dækker ikke dele, der er beskadiget på grund af normal slitage, fejlagtig anvendelse, misbrug, ulykker, betjening ved andre hastigheder eller spændinger (kun elektriske dele) end de anbetalede eller ukorrekt opbevaring eller skader opstået under torsendelse.
2. Afvigelser fra betjeningsvejledningen, specifikationerne og vedligeholdelsesskemaet.
3. Arbejdspenge, tab eller skade som følge at ukorrekt brug, vedligeholdelse eller reparationer foretaget at andre end et autoriseret Senco servicecenter.
4. Brug at andre dele end de originale Senco reparationsdele vil medtøre annullering at garantien.

Denne garanti er betinget af, at køber anvender kompressoren korrekt og den dækker ikke

A) Unormale omstændigheder, ulykker, forsømmelighed, misbrug eller ukorrekt opbevaring at enheden.
B) Afvigelse fra betjenings- eller vedligeholdelsesinstruktioner.
C) Aendringer, der ikke er autoriseret at Senco.
D) Reparationer eller vedligeholdelse (udover de rutinemæssige, såsom tømning af luftbeholderen, som påkrævet i betjenings og vedligeholdelsesvejledningen) udtørt at andre end Senco eller deres autoriserede agenter.
E) Transportskade.

DENNE GARANTI ER DEN ENESTE GARANTI PÅ DENNE KOMPRESSOR, OG ALLE ANDRE GARANTIER, UANSET OM DE ER MUNDTLIGE. SKRIFTLIGE ELLER UNDERFORSTÄEDE, INKLUSIVE, MEN IKKE BEGRÄNSET TIL DEN UNDERFORSTÄEDE GARANTI AF SALGBARHEDEN ELLER SÄHLIG BRUGSEGNETED, ER UDELUKKEDE. KÖBERS ELLER BRUGERS RETTIGHEDER ER UDELUKKENDE SOM ANGIVET OVENFOR. SENCO PRODUCTS, INC. ER UNDER INGEN OMSTÄNDIGHEDER ANSVARLIG FOR TILFÄLDIGE, INDIREKTE ELLER SPECIELLE SKADER. UANSET OM DER ER TALE OM EN FÖLGE AF KONTRAKTBRUD, GARANTIBRUD, SKADEGÖRENDE HANDLING (INKLUSIVE FORSÖMMELIGHED) ELLER ANDET, STRÄKKER SENCO'S ANSVAR SIG LÄNGERE END TIL, HVAD DER SVARER TIL PRISEN PÅ KOMPRESSOREN I FORBINDELSE MED ERSTATNINGSKRAV ELLER ANSVAR. ETHVERT ANSVAR DER ER FORBUNDET MED BRUGEN AF DENNE KOMPRESSOR OPHÖRER VED GARANTIENS UDLOBSPERIODE, SOM ER ANGIVET OVENFOR.

Udskiftning af kompressor på grund af naturkatastrofe

Senco vil også udskitte enhver kompressor, der er ødelagt som følge at force majeure, t.eks. oversvømmelse, jordskælv, orkan eller anden naturkatastrofe. Et sådan krav vil blive indfriet, forudsat at den oprindelige køber i forvejen har indsendt et udfyldt garantiregistreringskort, og deretter indsender bevis for ejerskab og en acceptabel beretning, der beskriver en force majeure ned dokumentation fra en forsikringsgiver, politistation eller anden officiel myndighed.

SENCO PRODUCTS, INC.
