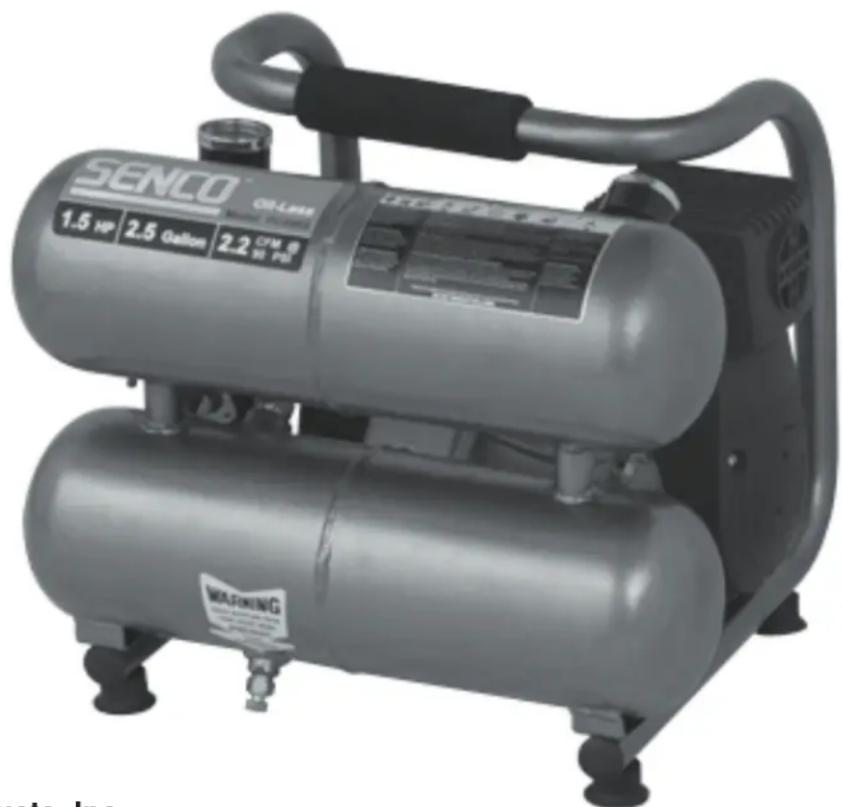

PC0968 - Kompressor Senco - Gratis bruksanvisning och manual

Produkttyp	Luftkompressor
Märke	Senco
Modell	PC0968
Mått (L x B x H)	40 x 38 x 34 cm
Nettovikt	17.3 kg
Elanslutning	230 V ~ 50 Hz, 6 A, enfas
Motoreffekt	0.54 kW
Motorvarvtal	2850 tr/min
Tankkapacitet	10 L (2.5 gallons US)
Maximalt tryck	8.6 bar
Avstängningstryck (hög)	8.6 bar
Återstartstryck (låg)	6.2 bar
Luftflöde	4 ft³/min
Effektivt flöde vid 6.2 bar	1.4 ft³/min
Ljudnivå	79 dBA
Termiskt skydd	Termisk brytare med manuell återställning
Säkerhetsventil	Ja, fabriksinställd
Tryckregulator	Ja, med utloppsmanometer
Luftfilter	Insats som kan tvättas i såpvatten
Avtappning av tank	Avtappningskran i botten av tanken
Cylindermaterial	Aluminium
Garanti	1 år (defekta delar)

Vanliga frågor - PC0968 Senco

Hur tömmer man vattnet ur lufttanken?

Efter att ha stängt av kompressorn och låtit trycket sjunka under 0,7 bar, öppna avtappningskranen under tanken. Luta kompressorn för att få ut allt vatten, stäng sedan kranen.

Varför startar inte motorn?

Kontrollera att sladden är ansluten, att strömbrytaren står på TILL (1), att termobrytaren inte har löst ut, och att förlängningssladden inte är för lång eller har för liten area. Om problemet kvarstår, kontakta Senco support.

Hur kontrollerar man säkerhetsventilens funktion?

Dra i ventilens ring. Tryckluft ska strömma ut. Släpp ringen: ventilen ska stänga. Gör detta test regelbundet.

Vad gör man om kompressorn läcker vid tanken?

Försök aldrig reparera, svetsa eller modifiera tanken. En tank som läcker måste omedelbart bytas ut av en auktoriserad fackman.

Kan jag använda en förlängningssladd med denna kompressor?

Senco avråder från användning av förlängningssladdar eftersom de orsakar effektförlust och överhettning. Använd hellre en förlängningsslang för tryckluft. Om du måste använda en förlängningssladd, följ de minimikabeltvärsnitt som anges i manualen.

Hur rengör man luftfiltret?

Demontera filtret och tvätta det i varmt såpvatten. Skölj och torka helt innan du sätter tillbaka det. Se till att ventilationsöppningen förblir fri.

Vad gör man om kompressorn inte bygger upp tryck?

Kontrollera luftfiltret (igensatt?), läckor vid kopplingar, säkerhetsventilen och avtappningsventilen. Om pumpen inte komprimerar tillräckligt kan backventilen eller pumpens ventiler vara defekta.

Vilka är de viktigaste säkerhetsföreskrifterna?

Bär alltid skyddsglasögon, rikta aldrig luftstrålen mot dig eller andra, andas inte in tryckluften, använd kompressorn i ett välventilerat utrymme och borta från brandfarliga material. Koppla alltid ur elen före underhåll.

Hur ställer man in utloppstrycket?

Vrid regulatorns vred: medurs för att öka trycket, moturs för att minska det. Utloppstrycket visas på utloppsmanometern.

Vad gör man om termobrytaren löser ut?

Stäng av kompressorn, låt motorn svalna i cirka 10 minuter, återställ sedan termobrytaren manuellt. Om problemet återkommer, kontrollera ventilationen och den elektriska belastningen.

BRUKSANVISNING PC0968 Senco

1. Slå av kompressoren.

Den kan starte opp när som helst!

Säkerhetsanvisningar för denna kompressor finns med i denna handbok.

Läs och gör dig förtrogen med samtliga anvisningar.

Gratulerar till köpet av din nya SENCO® kompressor! Du kan lita på att din SENCO kompressor konstruerats med högsta möjliga precision och noggrannhet. Varje del har testats utförligt av tekniker för att säkerställa kvalitet, hållbarhet och prestanda hos denna kompresso

Denna bruksanvisning har utarbetats för dig. Genom att läsa och följa de enkla steg för säkerhet, installation, användning och underhåll som finns beskrivna i denna bruksanvisning så får du många års bekymmersfri drift med din nya SENCO kompressor. Innehållet i denna handbok baseras på den senaste produktinformationen som finns tillgänglig vid publiceringstillfället. Tillverkaren förbehåller sig rätten att ändra uppgifter om pris, färg, material, utrustning, specifikationer eller modeller när som helst utan förvarnin

Säkerhetsanvisningar av typen "FARA, VARNING eller FÖRSIKTIGHET" omges av en "SÄKERHETSANVISNINGSRUTA".

En sådan ruta är används för att beteckna och markera säkerhetsanvisningar som ska följas vid användning av denna kompressor. Dessa säkerhetsanvisningar har "nivåmarkeringsord" som betecknar graden eller nivån på säkerhetsrisken. De "nivåmarkeringsord" som används i denna bruksanvisning är följande:

FARA:

Betecknar en överhängande fara som KOMMER ATT leda till dödsfall eller allvarlig kroppsskada.

WARNING:

Betecknar en möjlig fara som KAN leda till dödsfall eller allvarlig kroppsskada.

FÖRSIKTIGHE Betecknar en möjlig fara som KAN leda till kroppsskada eller skador på kompressorn.

Symbolerna till vänster är "säkerhetsanvisningssymboler". Dessa symboler används för att uppmärksamma delar eller handhavande som kan medföra fara för dig eller andra personer som använder utrustningen

GE ALLTID EN KOPIA AV DENNA BRUKSANVISNING TILL DEN SOM SKA ANVÄNDA UTRUSTNINGEN. LÄS ALLA INSTRUKTIONER I DENNA BRUKSANVISNING OCH ALLA EVENTUELLA INSTRUKTIONER FRÅN TILLVERKARE AV TILLBEHÖRSUTRUSTNING INNAN DU ANVÄNDER KOMPRESSORN. LÄGG SÄRSKILT MÄRKE TILL SÄKERHETSANVISNINGARNA FÖR ATT FÖREBYGGA PERSONSKADOR PÅ ANVÄNDARE.

KONTROLL

Packa upp kompressorn och skriv in serienumret på raden nedan. Iitta efter tecken på tydliga eller dolda traktskador. Försäkra dig om att alla skadade delar byts ut och att alla mekaniska problem rättas till innan du sätter igång kompressorn

SERIENUMMER

e-post: [e-mail]

Ha följande information tillgänglig vid alla servicesamta

1. Modellnummer

2. Serienummer

3. Inköpsdatum och försäljningsställe

Senco, 8485 Broadwell Road, Cincinnati, OH 45244

FARA
RISK FÖR ELFKTRISK STÖT ELLER ATT DU FÅR LIVSFARLIG STRÖM GENOM KROPPEN

Allvarlig skada eller dödsfall kan inträffa om kompressorn inte är jordad på rätt sätt. Din kompressor drivs av elektricitet och den kan orsaka att du får en elektrisk stöt eller att du får livsfarlig elektrisk ström genom kroppen, om den inte används på rätt sätt.	Se till att kompressorn är ansluten till ett ordentligt jordat strömuttag som ger rätt spänning och har en passande säkring.
Elektrisk stöt kan komma från sladden.	Kontrollera sladden och titta efter tecken på kross-, skär- eller värmeskador.Ersätt en defekt sladd innan du använder kompressorn.
	Håll alla kopplingar torra och över marken. Låt inte elektriska sladdar ligga i vatten eller i ett sådant läge att vatten kan komma i kontakt med dem. Rör inte stickkontakten med våta händer.
	Ryck inte i den elektriska sladden för att dra ut den från vägguttaget
En elektrisk stöt kan inträffa om kompressorn inte används på rätt sätt.	Använd aldrig kompressorn under fuktiga förhållanden eller utomhus när det regnar.
	Använd aldrig kompressorn när säkerhetsskydden/kåporna är borttagna eller skadade.
Allvarlig skada eller dödsfall kan inträffa om elektriska reparationer utförs av obehöriga personer.	All elektrisk ledningsdragning eller alla reparationer som utförs på denna kompressor måste utföras av behörig servicepersonal i överensstämmelse med nationella och lokala elektriska regler.
	Innan du öppnar någon elektrisk kåpa ska du alltid stänga av luft-kompressorn, släppa ut övertryck och koppla ur den från nätanslutningen. Låt kompressorn svalna. Lita aldrig på att kompressorn är säker att arbeta med bara för att den inte är igång. Den kan starta igen när som helst!

FARA	EVENTUELL FÖLJI	FÖREBYGGANDE ÅTGÄRDEF
RISK FÖR EXPLOSION ELLEFBRANL	Allvarlig skada eller dödstall kan uppstå från normala elektriska gnistor i motorn och tran tryckströmställaren.	Använd alltid kompressorn i ett väl ventilerat utrymme som är tritt från antändbara angor, pulver, gaser eller andra ämnen.
		Om du sprutar med brandtarligt material ska du ställa kompressorn på minst 6 meters avständ trår prutningsområdet.(En extra slang kan behövas.)
	Allvarlig skada kan intråfta om någon ventilationsöppning är tilltäppt och orsakar att kompressorn överhettas och börjar brinna.	Ställ aldrig föremål mot eller ovanpå kompressorn. Installera kompressorn på minst 30 centimeters avständ från väggar eller hinder som kan begränsa ordentlig ventilation.
RISK FÖR SÖNDERBRISTNING	Allvarlig skada eller dödstall kan uppstå vid en explosion i lufttanken om den inte sköts ordentligt.	I om lufttanken varje dag efter varje gång som du har använt den för att förhindra att fukt bildas i lufttanken.
		Om det bildas en läcka i lufttanken ska du genast byta ut den. Reparera, svetsa eller förändra aldrig lufttanken eller dess kopplingar.
		Justera aldrig fabriksinställda tryck.
	Allvarlig skada kan intråtta om kompressorn inte tungerar som den ska eller om tillbehör exploderar om telaktiga komponenter, anslutningar eller tillbehör används till kompressorn.	Överskrid aldrig tillverkarens maximalt tillåtna tryckkapacitet för kopplingar.
		På grund av extrem värme ska du inte använda plaströr eller lödtennsskarvar för en tryckledning
		Använd aldrig kompressorn för att blasa upp små föremål med lågt tryck, såsom leksaker.

SÄKERHETSANVISNINGAR

LÄS ALLA SÄKERHETSANVISNINGAR INNAN DU ANVÄNDER

KOMPRESSORN

FARA

RISK FÖR ANDNINGSORGANEN

Allvarlig skada eller dödsfall kan inträffa om du inandas tryckluft. Luftströmmen kan innehålla koloxid, giftiga ångor eller fasta partiklar.

Sprutade material såsom färg, lösningsmedel för färg, färgborttagningsmedel, insektspulver, ogräsbekämpningsmedel, etc. innehåller farliga ångor och gifter.

Allvarlig skada kan uppstå av att röra vid exponerade metalldelar. Dessa områden kan förbli varma ett tag efter det att kompressorn har stängts av.

Vävnadsskador kan uppstå av tryckluftströmmen.

Allvarlig skada kan uppstå från löst material som drivs framåt i hög hastighet av tryckluftströmmen.

FÖREBYGGANDE ÅTGÄRDEF

Inandas aldrig luft från kompressorn varken direkt eller genom en andningsanordning som kopplats samman med kompressorn.

Använd kompressorn endast i ett väl ventilerat utrymme. Följ alla säkerhetsinstruktioner som följer med de material som du sprutar. Det kan vara nödvändigt att använda en gasmask när du arbetar med vissa material.

Låt aldrig någon kroppsdel eller andra material komma i kontakt med några exponerade metalldelar i kompressorn.

Bär alltid skyddsglasögon i enlighet med skyddsbestämmelserna för att skydda ögonen mot flygande material.

Rikta aldrig luftströmmen mot någon kroppsdel, varken din egen, någon annans eller något djurs.

Lämna aldrig en tryckluftsfylld kompressor utan tillsyn. Stäng av kompressorn och släpp ut övertrycket innan du börjar med underhållsarbete, kopplar in verktyg eller tillbehör.

Håll alltid ett säkerhetsavständ från människor och djur när du använder kompressorn.

Flytta inte kompressorn medan lufttanken är trycksatt. Försök inte att flytta kompressorn genom att dra i slangen.

LÄS ALLA SÄKERHETSANVISNINGAR INNAN DU ANVÄNDER KOMPRESSORN

SÄKERHETSANVISNINGAR

FARA	EVENTUELL FÖLJ€	FÖREBYGGANDE ÅTGÄRDEF
RISK PÅ GRUND AV RÖRLIGA DELARENHETEN KAN STARTA UTAN VARNING	Risk för kroppsskada från rörliga delar.Denna kompressor går automatiskt igång när tryckreglaget är i läget "On/Auto".	Stäng alltid av kompressorn när du inte använder den. Släpp ut övertryck från luftslangen och koppla ur det elektriska vägguttaget innan du påbörjar underhållsarbete. Alla reparationer på kompressorn ska göras av behörig servicepersonal.Anta aldrig att kompressorn är säker att arbeta med bara därför att den inte är igång. Den kan starta igen när som helst!
	Risk för skada vid vårdslös användning	Använd den inte utan skyddande käpor/anordningar. Byt ut skadade käpor/anordningar innan du använder kompressorn.
RISK PÅ GRUND AV VÅRDSLÖSHET		Låt aldrig barn eller ungdomar använda denna kompressor!
		Var uppmärksam - titta på vad du gör.Använd inte kompressorn när du är trött eller påverkad av alkohol eller droger.
		Se till att du vet hur man stänger av kompressorn. Bekanta dig noga med reglagen
RISK FÖR SKADA PÅ KOMPRESSORN	Risk för större reparation	Använd inte kompressorn utan ett luftfilter.
		Använd inte kompressorn i en korrosiv miljö.
		Använd alltid denna kompressor i ett stabilt, säkert läge för att förhindra att kompressorn faller ner.
		Följ alla underhållsinstruktioner som listas i denna bruksanvisning.

! SPARA DESSA INSTRUKTIONER!

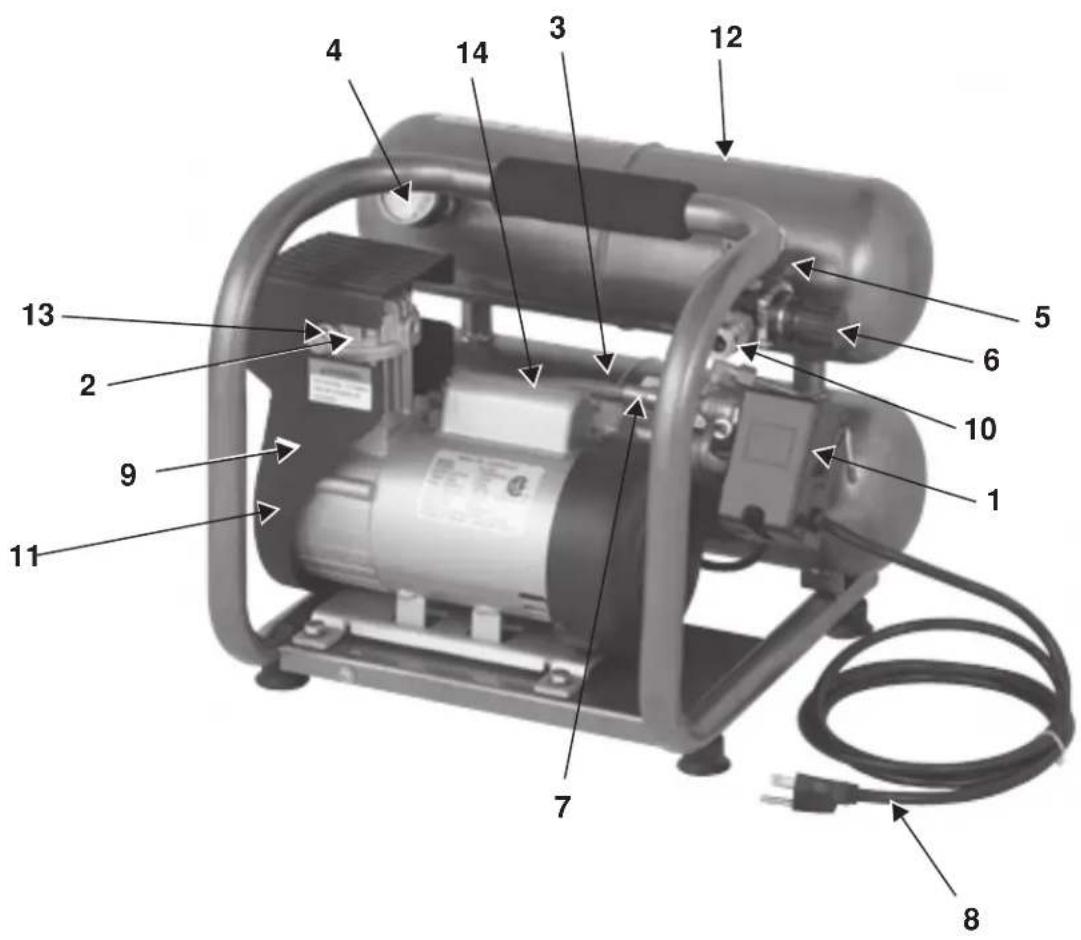

KOMPRESSORNS FUNKTIONER

1 Motor/Tryckreglage
2 Kompressorpump
3 Säkerhetsventil
4 Tankens tryckmätare
5 Tryckmätare för utlopp
6 Tryckregulator
7 Tryckledning
8 elektrisk sladd
9 Ventilationsöppningar / Skyddshölje
10 Snabbfränkoppling
11 Filter för luftinsug
12 Lufttankens tömningsventil
13 Cold Start Valve
14 Värmesäkring / Nollställning

1 MOTOR/TRYCKREGLAGE: Detta reglage används för att starta eller stänga av kompressorn. När du flyttar reglaget till läget On (1) förses tryckreglaget automatiskt med ström vilket låter motorn starta när trycket i lufttanken är under det fabriksinställda inkopplingstrycket. När den är i läget On (1) stannar tryckreglaget motorn när trycket i lufttanken när det fabriksinställda frånkopplingstrycket. Av säkerhetsskäl har detta reglage även en tryckutlösningsventil som sitter på sidan av reglaget och som konstruerats för att automatiskt släppa ut tryckluft från kompressorns pump och dess tryckledning när kompressorn när frånkopplingstryck eller stängs av. Detta låter motorn starta igen utan hinder. När du flyttar reglaget till läget Off (0) kopplas strömmen bort från tryckreglaget och kompressorn stannar.
2) VÄRMESÄKRING FÖR MOTORN: Den elektriska motorn har ett skydd mot överhettning. Om motorn av någon anledning blir överhettad kommer värmesäkringen att stänga av strömmen och därmed hindra motorn från att skadas. Vänta tills motorn har svalnat. Motorn har också en magnetisk brytare. Återställ säkringen om den utlöses.
3) FILTER FÖR LUFTINSUG: Detta filter är utformat för att rena luft som kommer in i pumpen. För att säkerställa att pumpen kontinuerligt får ren, sval, torr luft måste filtret alltid vara rent och ventilationsöppningarna vara fria från hinder. Filtret kan tas bort för att rengöras med varmt tvålvatten. Skölj filtret och låt det lufttorka.
4) KOMPRESSORPUMP: Kolven i cylindern rör sig för att komprimera luft. På nedåtgående slag dras luft in genom luftinsugsventilen medan utblåsningsventilen förblir stängd. På uppåtgående slag komprimeras luften och insugsventilen stängs och komprimerad luft tvingas ut genom utblåsningsventilen in i tryckledningen genom backventilen och in i lufttanken.
5) SÄKERHETSVENTIL: Denna ventil är utformad för att förhindra maskinavbrott genom att släppa ut övertryck från systemet när den tryckluften när en förutbestämd nivå. Ventilen är förinställd av tillverkaren och får inte ändras på något sätt. Dra i ringen för att kontrollera att ventilen fungerar ordentligt. Tryckluft ska släppas ut. När ringen släpps tillbaka kommer den att återställas.
6) LUFTTANKENS TÖMNINGSVENTIL: Tömningsventilen används för att ta bort fukt från lufttanken(lufttankarna) efter det att kompressorn har stängts av. Försök ALDRIG att öppna tömningsventilen när mer än 0.7 kPa (10 PSI) lufttryck är i lufttanken! För att öppna tömningsventilen ska du vrida ratten moturs. Luta tanken för att säkerställa att all kondens töms ut genom ventilen.
7) LUFTTANKENS TRYCKMÄTARE: Lufttankens tryckmätare anger det lufttryck som finns kvar i lufttanken (lufttankarna).
8) TRYCKMÄTARE FÖR UTLOPP: Utloppets tryckmätare anger det lufttryck som finns tillgängligt vid regulatorns utlopp. Detta tryck regleras av regulatorn och det är alltid mindre än eller lika stort som trycket i lufttanken.
9) TRYCKREGULATOR: Lufttrycket som kommer från lufttanken regleras med ratten. Vrid tryckregulatorns ratt medurs för att öka utloppstrycket och moturs för att minska utlopps-trycket.
10) TRYCKLEDNING: Kom ihåg att tryckledningen är mycket varm. Varm yta - Ta ej bort skyddskåpa. Hög temperatur efter konturnuerlig drift.

1. Läs säkerhetsanvisningarna innan du installerar kompressorn.

PLATS:

FÖRSIKTIGHET

För att undvika att skada kompressorn ska du inte luta den mer än 10° på tvären eller längden.

1. Ställ kompressorn på åtminstone 30 centimeters avständ från objekt som kan förhindra ordentlig ventilation.

Ställ inte kompressorn på en plats:

-där det finns spår av olje- eller gasläckage.

-där antändbara ångor eller ämnen kan finnas.

WARNING

Allvarlig skada eller dödsfall kan inträffa om gnistor från motor och tryckregl kommer i kontakt med antändbara ångor, brandfarliga pulver, gaser eller an brandfarliga ämnen. När du använder kompressorn för sprutmålning ska du st den så långt från arbetsområdet som möjligt genom att använda extra slan och inte förlängningssladda

-där temperaturen sjunker under 0°C eller överstiger 40°C.

-där extremt smutsig luft eller vatten kan dras in i kompressorn.

ELEKTRISKT:

FARA

Felaktig samänkoppling av jordledningen kan resultera i risk för stöt eller att man får livsfarlig elektricitet genom kroppen. Fråga en behörig elektriker eller servicepersonal om du är osäker på om strömuttaget är ordentligt jordat. Använd inte någon typ av adapter med denna produkt. Om

sladden eller kontakten behöver repareras eller ersättas ska du inte koppla jordledningen till

något av kontaktelementen. Ledningen som är grön med eller utan gula streck är jordledningen.

WARNING

Denna produkt måste jordas. Om funktionsstörning eller haveri inträffar är jordledningen en väg för den elektriska strömmen som minskar risken för elektriska stötar. Denna produkt har en jordande kabel och en jordad stickkontakt. Kontakten måste sättas i ett lämpligt vägguttag som har

installerats ordentligt och jordats i enlighet med alla lokala regler och bestämmelser.

1. SENCO® REKOMMENDERAR INTE ATT DU ANVÄNDER FÖRLÄNGNINGSSLADDAR eftersom det kan skapa energiförlust och överhettning av motorn. Vi rekommenderar att du använder en extraslang hellre än en förlängningssladd. Om du inte kan undvika att använda en förlängningssladd ska du koppla den till en jordfelsbrytare eller ett skyddat uttag.

När du använder en förlängningssladd ska du tänka på följande:

Kabellängd	Ledningsarea
Upp till	8 meter	3.31 mm2
Upp till 30 meter		5.27mm2
Upp till 50 meter		8.35 mm2
Upp till 75 meter		13.30 mm2

Använd endast förlängningssladdar med tre ledare och koppla endast in dem i uttag med tre kontaktelement som passar produktens kontakt. Använd endast förlängningssladdar som är dimensionerade att klara produktens belastning eller högre. Använd inte skadade förlängningssladdar. Undersök sladden innan du använder den och byt ut den om den är skadad. Missköt inte förlängningssladden och ryck inte i någon sladd för att koppla ur den. Håll sladden borta från värme och skarpa kanter. Stäng alltid av kompressorn innan du drar ut kontakten.

HANDHAVANDE

KONTROLLISTA INNAN DU BÖRJAR

1. Ta bort all fukt i kompressorns lufttank. Ta bort överflödigt tryck med ett tryckluftsverktyg och öppna sedan lufttankens tömningsventil i botten på lufttanken. Stäng ordentligt när du har tömt.

WARNING: Risk för kroppsskada. Försök ALDRIG att öppna tömningsventilen när när mer än ZalkPa lufttryck är i lufttanken!

1. Se till att kompressorns motorströmställare är i läget "OFF" (0).
2. Se till att alla säkerhetsventiler fungerar korrekt.
3. Se till att alla skydd och käpor är på plats och säkert monterade.

IGÄNGSÄTTNING:

1. Försäkra dig om att spaken på tryckreglaget är i läget "OFF" (0).
2. Anslut sladden till ett jordat strömuttag.
3. Sätt spaken på tryckreglaget i läget "ON" (1).
4. AUTO OPERATION: Vrid den till läge ON (1). "START" låter kompressorn börja arbeta upp tryck i lufttankarna och "STOP" när rätt tryck har uppnåtts. När trycket sjunker efterhand som du använder kompressorn kommer "START" att bygga upp trycket igen.
5. Ställ in trycket genom att vrida tryckregulatorns ratt moturs om du vill ha mindre tryck och medurs om du vill ha mer tryck.
6. Om du lägger märke till något ovanligt ljud eller ovanlig vibration ska du stänga av kompressorn och läsa "Felsökning".

AVSTÄNGNING:

1. När du vill stänga av kompressorn ska du flytta spaken på tryckreglaget till läge "OFF" (0). Stäng ALDRIG av kompressorn genom att dra ut sladden ur uttaget. Då kan du riskera att få livsfarlig ström genom kroppen.
2. Släpp ut luften ur tanken genom att släppa ut luft med hjälp av ett inkopplat tryckluftsverktyg eller genom att dra i ringen till säkerhetsventilen.
3. När trycket i lufttankarna understiger 70.0 kPa ska du öppna tömningsventilen under varje lufttank för att tömma ut all fukt.
4. Låt kompressorn svalna.
5. Torka kompressorn ren och förvara den på ett säkert ställe där det inte fryser.

UNDERHÅLL

Läs bruksanvisningen innan du börjar med underhållet. Följande rutiner måste utföras när du stannar kompressorn för att utföra underhåll eller service.

1. Stäng av kompressorn.

VARMING: Ante aldrig att kompressorn är säker att arbeta med bara därför att den inte är igång. Dåkafstarta igen när som helst!

1. Koppla ur sladden från strömuttaget.
2. Öppna alla avtappningsventiler.
3. Vänta tills kompressorn har svalnat innan du påbörjar service.

UNDERHÄLLSTABELL
HU I NER	DAGLIGEN	VARJE VECKA	VARJE MÄNAD
I appa ur kondens i luyttank(ar)	X
Kontrollera ovanliga oljud/vibrationer	X
I titta etter luftläckor	X
Kontrollera lufttiltret		X
Hengör kompressorn på utsidan		X
Kontrollera säkerhetsventilen			X

FELSÖKNING

Tecken 1. Motorn går inte eller startar inte.

Sladden är inte ansluten.	Anslut sladden till jordat uttag.
Reglaget för motor/tryck är i läge "OFF" (0).	Flytta reglaget till läge "ON" (1).
Motorns värmesäkring för överhettning har utlös	Stäng av kompressorn, vänta tills motorn har svalnat, kontrollera sedan motorns strömbrytare.
En säkring eller jordfelsbrytare har utlös.	Ersätt säkringen eller nollställ jordfelsbrytaren.Kontrollera att säkringen har rätt strömstyrka.Kontrollera lågspänningsförhållanden.Koppla ur alla andra elektriska apparater från strömkretsen eller använd kompressorn i en separat grenkoppling.
Fel ledningsarea eller längd på förlängningssladd.	Titta i tabellen på sidan 10 för att få reda på rätt ledningsarea och sladdlängd.
Trycket i lufttanken överskrider inkopplingstrycket på motor/tryckreglaget.	Motorn starta r automatiskt när trycket i lufttanken faller under inkopplingstrycket på motor/tryckreglaget.
Tryckventilen på motorn/tryckreglaget har inte utjämnat trycket i pumpen	Släpp ut övertryck genom att flytta reglaget till läge "Off" (0).
Defekt motor, motorkondensator, reglage för motor/tryck eller strypventil.	Kontakta Sencos kundservice.

Tecken 2. När läget är Start/Stop går motorn utan avbrott.

SANNOLIK ORSAKMotor/tryckreglaget stänger inte av motorn när kompressorn när frånkopplingstryck och säkerhetsventilen aktiveras.	ÅTGÄRDFlytta reglaget för motor/tryck till läge "Off" (0). Om motorn inte stängs av ska du koppla ur kompressorn. Om el- kontakterna är sammansvetsade ska du byta ut tryckreglaget.
Kompressorn är feldimensionerad.	Begränsa lufttrycket till kompressorns kapacitet. Använd antingen ett mindre verktyg eller en större kompressor.

Tecken 3. Det läcker ut luft vid motor/tryckreglagets säkerhetsventil när motorn har stannat.

SANNOLIK ORSAKBackventilen har fastnat i öppet läge.

ÄTGÄRDTa bort, rengör eller ersätt.

FELSÖKNING

Tecken 4. Det läcker ut luft vid motor/tryckreglagets säkerhetsventil medan motorn fortfarande är på.

SANNOLIK ORSAK

Trasigt motor/tryckreglage.

ÅTGÄRD

Ersätt.

Tecken 5. Det läcker ut luft från säkerhetsventilen.

SANNOLIK ORSAK

Möjligen en trasig säkerhetsventil.

ÅTGÄRD

Aktivera säkerhetsventilen manuellt genom att dra i ringen.

För högt tryck i lufttanken.

Om den fortfarande läcker ska den bytas ut. Trasigt motor/tryckreglage. Ersätt.

Tecken 6. Det läcker ut luft vid beslagen.

SANNOLIK ORSAK

Beslagen är inte tillräckligt åtdragna.

ÅTGÄRD

Dra åt beslag där du kan höra att luft läcker ut. Kontrollera beslagen med tvålvattenlösning. Dra inte åt för mycket.

Tecken 7. Läckage från lufttanken.

SANNOLIK ORSAK

Trasig eller rostig lufttank.

ÅTGÄRD

Lufttanken måste bytas ut. Försök inte att reparera tanken! Reparera eller modefiera ej.

Tecken 8. Det läcker ut luft från insugsfiltret.

SANNOLIK ORSAK

Skadad insugsventil.

ÅTGÄRD

Kontakta SENCO:s kundservice.

Tecken 9. Otilräckligt tryck vid luftverktyget eller tillbehöret.

SANNOLIK ORSAK

Regulatorns ratt är inte inställd på tillräckligt högt tryck eller så är regulatorn trasig.

ÅTGÄRD

Justera regulatorratten till rätt inställning eller ersätt.

Kontrollera läckor och reparera.

Kompressorn är inte tilläckligt stor för de specifikationer som krävs.

Kontrollera vad tillbehöret kräver. Om det är högre än kompressorns flöde eller tryckkapacitet behöver du en större kompressor.

FELSÖKNING

Tecken 10. Kompressorn ger inte tillräckligt med luft.

SANNOLIK ORSAK

Töm lufttanken och mät den tid det tar att uppnå fullt tryck. Jämför med specifikationer. Om den är lägre ska du ta bort pumpen och kontrollera ventilbrickan. Rengör eller ersätt.

Kondens i lufttanken som orsakas av hög luftfuktighet eller att kompressorn inte har gått tillräckligt länge.

ÅTGÄRD

Töm lufttanken varje gång du har använt den. Töm lufttanken oftare vid fuktig väderlek och använd ett filter.

MODEL:PC0968EU

Denna kompressor har utformats och konstruerats med höga krav på material och yrkesskicklighet.

KOMPRESSORGARANTI:

Denna garanti gäller i 1 year från inköpsdatum för den ursprungliga köparen Under denna period reparerar eller ersätter Senco Products Inc. alla originaldelar eller delar åt den ursprungliga köparen. Detta görs kostnadsfritt förutsatt att delarna befinns vara trasiga vad gäller material eller utförande vid undersökning av ett av Senco auktoriserat servicecenter med de undantaq som beskrivs nedan. Alla delar som ersätts ges samma garantitid som skulle gälla för den del som reservdelen ersätter. När det är nödvändigt att reparera eller byta ut delar eller kompressor ska den ursprungliga köparen returnera hela kompressorn eller delen, med transportkostnaderna förbetalda till närmaste servicecenter som är auktoriserat av Senco, med inköpskvitto eller annat bevis på att delen eller kompressorn är inom gällande garantiperiod.

UNDANTAG:

1. Denna garanti täcker inte delar som skadats av normalt slitage, felaktig användning, olyckor, användning på andra hastigheter eller annan spänning än som rekommenderats, olämplig förvaring eller fraktskador.
2. Avvikelser från bruksanvisning, specifikationer och underhållsschema.
3. Arbetskostnader, förlust eller skada som uppstår på grund av felaktig användning, underhåll eller reparationer som gjorts av andra personer
   än de som är auktoriserade av Senco.
4. Garantin blir ogiltig om andra delar än Sencos reservdelar används.

Denna garanti gäller endast om köparen använder kompressorn korrekt och täcker inte:

(A) Onormala förhållanden, olyckor, försummelse, missbruk eller olämplig förvaring av apparaten
(B) Avvikelse från instruktioner om användning och underhåll.
(C) Ändringar som inte auktoriserats av Senco.
(D) Reparationer eller underhåll (andra än rutinmässig tömning av lufttanken som krävs enligt din handbok om handhavande
och underhåll) som utförs av andra personer än Senco eller dess auktoriserade representanter.
(E) Fraktskador.

DENNA GARANTI ÄR DEN ENDA FÖR DENNA KOMPRESSOR OCH ALLA ANDRA GARANTIER, ANTINGEN MUNTLIGA, SKRIFTLIGA, UTTALADE ELLER UNDERFÖRSTÄDDA, MEN INTE BEGRÄNSAT TILL DEN GÄNGSE KONSUMENTKÖPLAGEN ELLER SOM ÄR AVSEDDA FÖR ATT PASSA VISSA ÄNDAMÄL, ÄR UNDANTAGNA. KÖPARENS ELLER ANVÄNDARENS KOMPENSATION ÄR ENDAST OCH EXKLUSIVT DEN SOM UPPGES OVAN. SENCO PRODUCTS, INC. ÄR UNDER INGA OMSTÄNDIGHETER ANSVARIGA FÖR OLYCKSHÄNDELSER, DÄRAV FÖLJANDE, INDIREKTA ELLER SPECIELLA SKADOR. INTE UNDER NÅGRA OMSTÄNDIGHETER, ANTINGEN SOM ETT RESULTAT AV ETT KONTRAKTSBROTT, GARANTI, KRÄNKNING (INKLUSIVE VÄRDSLÖSHET) ELLER ANNAT, SKA SENCOS ANSVAR ÖVERSTIGA PRISET PÅ KOMPRESSORN SOM ÄR ORSAK TILL FORDRAN ELLER ANSVARSSKYLDIGHET. ALLT ANSVAR SOM HÖR SAMMAN MED ANVÄNDNING AV DENNA KOMPRESSOR UPPHÖR NÄR GARANTIPERIODEN SOM ANGIVITS OVAN GÄR UT.

Ersättning av kompressor på grund av naturkatastrof

Senco ersätter även kompressorer som förstörts i en naturkatastrof, såsom översvämning, jordbävning, orkan eller annan katastrof som är ett resultat av naturens krafter. En sådan fordran mottages förutsatt att köparen tidigare har uppvisat ett giltigt garantibevis samt inköpsbevis, och en godtagbar redogörelse av force majeure och som dokumenterats av ett försäkringsbolaq, polismyndighet eller annan officiell myndighetskälla.

SENCO PRODUCTS, INC.

CINCINNATI, OHIO 45244-1611 USA

PC0968 Elektrisk Luftkompressor

CE
