WILD DUB 1 - Kaiutin NGS - Ilmainen käyttöohje ja opas

Merkki	NGS
Malli	WILD DUB 1
Tyyppi	Kannettava vahvistettu kaiutin akulla
Huipputeho	300 W
RMS-teho	80 W
Kaiuttimet	2 x 8" wooferia + 2 x 3" diskanttikaiutinta
Verkkosyöttö	AC 100 V - 240 V, 50/60 Hz
Sisäinen akku	Litium-ioni 11,1 V / 5,2 Ah
Akun kesto	Jopa 12 h 50 % äänenvoimakkuudella, 7 h 70 %, 3 h 100 %
Bluetooth	Taajuus 2402-2480 MHz, RF-teho max 6,58 dBm
Audiotulot	USB, SD, AUX IN (3,5 mm jack), MIC IN (6,35 mm jack), kitarasyöttö
Audiolähdöt	AUX OUT (useiden kaiuttimien ketjuttamiseen)
Päätoiminnot	TWS, taajuuskorjain (NOR, rock, jazz, klassinen, pop, country), megabasso, kaiku, tallennus USB/SD
Kaukosäädin	Kyllä, lisätoiminnoilla (mute, mikrofonin prioriteetti, toisto jne.)
Näyttö	LED-näyttö
Valaistus	Monivärinen LED (punainen, vihreä, sininen, violetti)
Laitteen säätimet	Äänenvoimakkuus, diskantti, basso, taajuuskorjain, tila, toisto/tauko, edellinen/seuraava, kaiku, mikrofonin äänenvoimakkuus, kitaran äänenvoimakkuus
Huolto	Puhdista kuivalla ja pehmeällä liinalla. Älä käytä hankaavia tai nestemäisiä puhdistusaineita.
Turvallisuus	Irrota ennen puhdistusta. Älä altista vedelle tai kosteudelle. Irrota virtajohto täydellistä katkaisua varten.
Kierrätys	Älä hävitä kotitalousjätteen mukana. Toimita kierrätyspisteeseen tai kauppaan (WEEE-direktiivin mukaisesti).
Korjattavuus	Ota yhteyttä NGS-huoltopalveluun korjauksia tai varaosia varten.

Usein kysytyt kysymykset - WILD DUB 1 NGS

Kuinka yhdistän kaiuttimen Bluetoothilla?

Paina MODE-näppäintä, kunnes "BLUE" tulee näkyviin. Ota Bluetooth käyttöön puhelimessasi, etsi "NGS WILDDUB" ja valitse se pariliitoksen muodostamiseksi. Kun yhteys on muodostettu, Bluetooth-kuvake lakkaa vilkkumasta.

Kuinka käytän TWS-toimintoa kahden kaiuttimen yhdistämiseen?

Aseta molemmat kaiuttimet Bluetooth-tilaan. Pidä toisessa kaiuttimessa Toisto/Tauko-painiketta painettuna 5 sekunnin ajan, kunnes kuuluu äänimerkki. Etsi sitten "NGS WILDDUB" mobiililaitteestasi yhdistääksesi ne stereotilassa.

Kuinka tallennan mikrofonilla?

Kytke mikrofoni MIC IN-tuloon. Aseta USB-tikku tai SD-kortti, valitse USB/SD-tila. Paina REC aloittaaksesi tallennuksen. Näyttö näyttää keston. Tiedostot tallennetaan RECORD-kansioon.

Mikä on akun kesto?

Akun kesto vaihtelee äänenvoimakkuuden mukaan: noin 12 tuntia 50 %:n äänenvoimakkuudella, 7 tuntia 70 %:lla ja 3 tuntia 100 %:lla.

Kuinka lataan akun?

Kytke mukana toimitettu virtajohto kaiuttimen AC IN-tuloon ja pistorasiaan. Latauksen aikana näytöllä palaa punainen LED. Kun akku on täynnä, LED muuttuu vihreäksi.

Mitä teen, jos kaiutin ei käynnisty?

Tarkista, että takana oleva kytkin on BATTERIE-asennossa (akku käyttö) tai että virtajohto on kytketty. Paina sitten yläpaneelin On/Off-painiketta 2 sekunnin ajan käynnistääksesi.

Kuinka käytän kaukosäädintä?

Aseta 2 AAA-paristoa kaukosäätimeen. Suuntaa se kaiuttimen LED-näyttöön. Painikkeilla voit säätää äänenvoimakkuutta, tiloja, toistoa, taajuuskorjainta, toistoa ja paljon muuta. Huom: laite käynnistyy vain yläpaneelin painikkeesta.

Kuinka vaihdan USB-, SD-, Bluetooth- ja AUX-tilojen välillä?

Paina lyhyesti MODE-painiketta siirtyäksesi tilasta toiseen. Järjestys on: Bluetooth → AUX IN → USB → SD. Jos laitetta ei ole kytketty, kyseinen tila ohitetaan.

Kuinka puhdistan kaiuttimen?

Käytä pehmeää ja kuivaa liinaa pinnan pyyhkimiseen. Älä käytä kemikaaleja tai hankaavia aineita. Irrota laite aina ennen puhdistusta. Vältä kosketusta veteen.

Miksi mikrofonin käytössä esiintyy palautesignaalia (larsen)?

Larsen on akustinen palautesilmukka. Vähennä sitä siirtämällä mikrofoni kauemmaksi kaiuttimesta, alentamalla mikrofonin äänenvoimakkuutta (M.VOL) tai ottamalla käyttöön kaukosäätimen M-PRI-toiminto, joka antaa mikrofonin äänelle etusijan musiikkiin nähden.

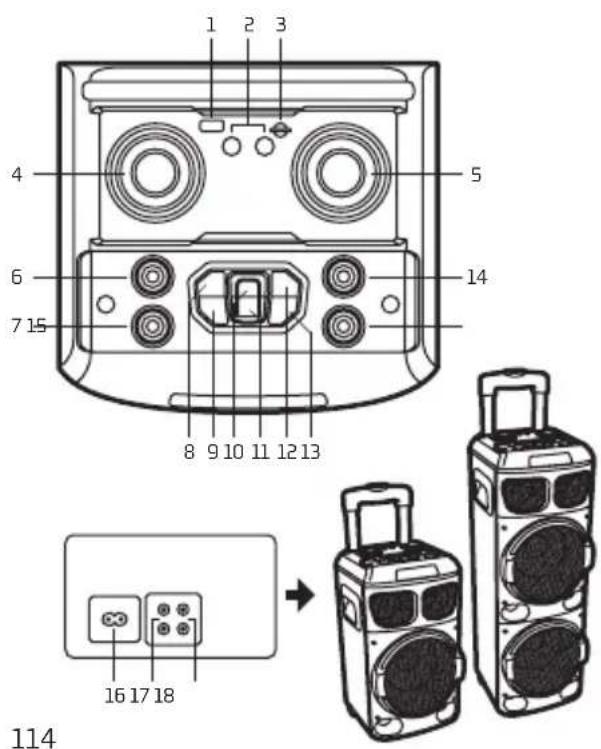

KÄYTTÖOHJE WILD DUB 1 NGS

1 USB-tulo
2 Mikrofoni-tulo / Kitara-tulo
3 SD-korttipaikka
4 Mikrofonin äänenvoimakkuus
Säädä mikrofonin äänenvoimakkuutta kaikissa tiloissa CV00:sta CV16:een. TWS-tilassa tämä toiminto ei toimi.

5 Äänenvoimakkuus +/- Säädä äänenvoimakkuutta kaikissa tiloissa VL00:sta VL32:een

6 Diskantti +/- Säädä diskanttia -9:sta 9:een

7 Basso +/- Säädä bassoa -9:sta 9:een

8 Edellinen USB / SD / Bluetooth -tilassa napauta siirtyäksesi takaisin edelliseen kappaleeseen

9 Taajuuskorjain / Megabasso Napauta taajuuskorjainta selataksesi erilaisia musiikkityylejä: NOR, rock, jazz, klassinen, pop, country Paina ja pidä: Valitse käynnistääksesi / sammuttaaksesi megabassotoiminnon

10 Soitto/Tauko

USB / SD -tilassa tämä painike on soitto / tauko BT-tilassa napauta soittaaksesi / tauottaaksesi TWS-tilassa paina ja pidä pohjassa kytkeäksesi ja sammuttaaksesi TWS:n (5 sekuntia) AUX-IN-tilassa tällä painikkeella ei ole toimintoa

11 Tila

Paina nopeasti siirtyäksesi Langaton BT / AUX-IN / USB / SD -tiloihin BT-tilassa paina ja pidä pohjassa sammuttaaksesi Bluetoothin (3 sekuntia)

12 Seuraava

USB / SD / BT -tilassa napauta siirtyäksesi eteenpäin seuraavaan kappaleeseen

13 On / Off

Paina kytkeäksesi päälle / Paina 2 sekunnin ajan kytkeäksesi pois päältä

14 Kaiku

Paina ja säädä arvoa monitoimilaitteella EC00:sta EC30:een

15 Kitaran äänenvoimakkuus

Säädä kitaran äänenvoimakkuutta kitara-tulo-tilassa

TAKAPANEELIN KUVAUS

16 ACIN

AC-kaapelin liittämiseen virtalähteeseen

17 AUX OUT

Useampien kaiuttimien liittämiseen yhteen

18 AUX-IN

Ulkoisen laitteen liittämiseen AUX-IN-tilassa

Huom:

Jos haluat irrottaa sähkökaapelin kokonaan, irrota pistoke pistorasiasta, johon se on kytketty. Virtapistokkeen pohjaan on päästävä helposti käsiksi.

KÄYTTÖOPAS

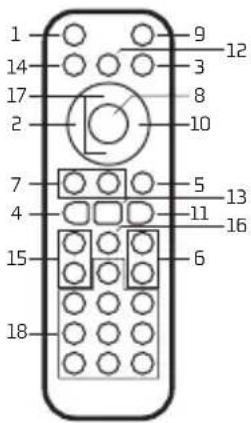

KAUKOSÄÄTIMEN KÄYTTÖ

Pariston asennus

Irrota paristosuojus kaukosäätimen takaosasta kuvan mukaisesti ja aseta 2 x AAA-kokoista paristoa varmistaen oikean napaisuuden.

Huomio: Osoita LED-näyttöä kohti, kun käytät kaukosäädintä

1 9 12 14 3 8 17 2 10 7 5 13 4 11 16 15 6 18

1 Vaimennus

Painamalla tätä painiketta ääni menee pois päältä. Paina uudestaan ja ääni menee takaisin päälle

2 Edellinen

USB / SD / Bluetooth -tilassa paina nopeasti siirtyäksesi edelliseen äänilähteeseen

3 MODE

Paina nopeasti siirtyäksesi Langaton BT / AUX-IN / USB (USB-liittimellä) / SD (SD-korttiliittimellä) -tiloihin BT-tilassa paina ja pidä pohjassa sammuttaaksesi Bluetoothin (3 sekuntia)

4 REC

Missä tahansa tilassa paina "REC"-painiketta äänittääksesi ääntä liitetyllä mikrofonilla ja tallenna USB- tikkuun / SD korttiin

5 LIGHT

Väri muuttuu punainen, vihreä, sininen, violetti automaattisesti

6 BASS+/-

Säädä bassoa

7 M. VOL+/-

Säädä mikrofonin äänenvoimakkuutta

8 Soitto / Tauko

USB / SD / BT -tilassa tämä painike on soitto / tauko AUX-IN-tilassa tällä painikkeella ei ole toimintoa

9 Off

Paina kytkeäksesi laite pois päältä. Laite kytkeytyy päälle ainoastaan yläpaneelissa olevasta painikkeesta säästääkseen energiaa.

10 Seuraava

USB / SD / BT -tilassa paina nopeasti siirtyäksesi seuraavaan kappaleeseen

11 ÄÄNI

Poista alkuperäinen ääni Tämä toiminto ei ole käytössä AUX-tilassa

12 REPEAT

Toista yksi, toista kaikki, RAMDOM (toimii vain USB / SD -tilassa)

13 REC PLAY

Soittaa USB / SD:lle äänitetyt tiedostot Paina ja pidä alhaalla poistaaksesi tallennetut tiedostot

14 M-PRI

Antaa etusijan mikrofoniäanelle musiikkia vastaan

15 DISKANTTI +/-

Säädä diskanttia

16 EQ

Taajuuskorjain, jolla voit selata eri musiikkityylejä: NOR, rock, jazz, klassinen, pop, country

17 VOL+/-

Säädä äänenvoimakkuutta

18 0-9 painikkeet

USB / SD -tilassa kappaleiden valintaan Muissa tiloissa numeropainikkeilla ei ole toimintoa

KÄYTTÖOPAS

Vaihda tilasta toiseen painamalla MODE-painiketta. Jos laitteeseen ei ole liitetty USB-tikkua tai SD-korttia, nämä tilat jäävät pois.

1. AUX IN

Mukana tulevalla audiokaapelilla voit liittää laitteeseen ulkoisen multimedia-audiolähteen "AUX"-portin kautta. Liitännän jälkeen aseta tilaksi AUX painamalla laitteen MODE-painiketta. Tällöin näytölle ilmestyy AUX-merkki ilmoittaen, että laite voi soittaa audiotiedostoja multimedialähteestä kuten tietokone, matkapuhelin, MP3- ja MP4-soittimet jne.

Huomio: AUX IN -tilassa ei toimi kappaleen eteenpäin- ja taaksepäin-toiminnot. Niitä pitää käyttää suoraan liitetystä laitteesta.

2. USB/SD-KORTIN TOISTAMINEN

Aseta SD-kortti tai USB-muistikortti vastaavaan liittimeen. Laite toistaa automaattisesti kaiken kortilla MP3-muodossa olevan musiikin.

3. BLUETOOTH-TILA

A. Paina TILA-painiketta kunnes sana "BLUE" ilmestyy näytölle. * -merkki alkaa vilkkua. Bluetooth-tilassa laite alkaa automaattisesti etsiä / parittaa / yhdistää liitettävää laitetta.

B. Käynnistä laitteesi Bluetooth-toiminto.

C. Hae "NGS WILDDUB" ja valitse se paritettavaksi (ensimmäisellä kerralla tai paritettaessa uutta mobiililaitetta). Kun yhdistäminen on onnistunut, * -merkki lakkaa vilkkumasta.

D. Bluetooth-kaiutin yhdistyy automaattisesti uudelleen, kun mobiililaite on paritettu (laitteen tyypistä ja asetuksista riippuen joudut ehkä muodostamaan yhteyden manuaalisesti joihinkin laitteisiin).

4. TWS (True Wireless Stereo)

A. Vaihda kaksi kaiutinta BT-tilassa paina sitten PLAY/PAUSE-painiketta toisesta kaiuttimesta 5 sekunnin ajan.
B. Kuulet piippauksen molemmista kaiuttimista.
C. Hae mobiililaitteellasi NGS WILDDUB ja se yhdistyy.

SISÄÄNRAKENNETTU TALLENNUSTOIMINTO

1. Kytke mikrofoni MIC IN -tuloon
2. Aseta USB/SD-kortti vastaavaan porttiin, paina MODE-painiketta ja valitse USB/SD-tila.
3. Jos USB/SD-kortti kytketään kaiuttimeen ensimmäisen kerran, järjestlmä luo automaattisesti kansion nimeltä RECORD tallentaakseen äänitetyt tiedostot (FAT32 USB-tiedostojärjestelmää tuetaan).
4. Kun olet valmis äänittämään, paina REC-painiketta siirtyäksesi äänitystilaan. Nykyinen äänentoisto loppuu ja MICRO-tila aktivoituu, näyttö näyttää tallennusajan. Laite aloittaa äänityksen, kun näytöllä näkyy 00:01 ja käyttäjä voi käyttää mikrofonia äänitykseen.

KÄYTTÖOPAS

AKKUTILA

1. Aseta takana oleva kytkin akkuasentoon.
2. Kytke kaiutin päälle painamalla STANDBY-painiketta.

AKUN LATAAMINEN

1. Liitä virtakaapelin toinen pää kaiuttimeen ja toinen pää virtalähteeseen.
2. Punainen LED palaa näytöllä latauksen aikana.
3. Kun akku on täysin latautunut, punainen LED katoaa ja vihreä LED syttyy.

TEKNISET TIEDOT

TWS USB / SD / BT / AUX-tulot Mikrofoni-tulo Kitara-tulo LED-näyttö LED-valot AUX-lähtö Tulojännite: AC 100 V-240V 50/60 Hz Taajuusalue: 20 Hz – 20 kHz WILDDUB1 WILDDUB ZERO

Lähtöteho (Peak power): 300W 120W Bluetooth-toimintataajuus: 2402-2480 MHz 2402-2480 MHz Suurin RF-lähtöteho: 6.58 dBm 6.58 dBm Bassokaiuttimen koko: 2 x 8" 1 x 8" Diskantitikaiuttimen koko: 2 x 3" 2 x 3"

RMS-teho: 80W 20W Akku: 11,1V/5,2A 11,1V/2,2A Akun kesto: 100%:n äänenvoimakkuudella 3 tuntia 3 tuntia 70%:n äänenvoimakkuudella 7 tuntia 4,5 tuntia 50%:n äänenvoimakkuudella 12 tuntia 7 tuntia

SUOMI

NGS

Jos joudut tulevaisuudessa hävittämään tämän tuotteen, huomaa, että:

Sähköjätettä ei tule hävittää talousjätteiden mukana. Kierrätä viemällä asianmukaisin paikkoihin.

Kysy neuvoja paikalliselta viranomaiselta tai jälleenmyyjältä.

(Sähkö- ja elektroniikkaromudirektiivi)
