MCHPV - Painepesuri Lavor - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ammattikäyttöön tarkoitettu painepesuri
Merkki	Lavor
Malli	MCHPV
Sähkönsyöttö	230-240V yksivaiheinen tai 400-415V kolmivaiheinen versiosta riippuen
Tuloveden enimmäislämpötila	40 °C
Tuloveden enimmäispaine	1 MPa (10 bar)
Automaattinen pysäytysjärjestelmä	A.S.S. (Automatic Stop System)
Moottorityyppi	Sähkömoottori lämpösuojauksella
Suojausluokka	Luokka I
Käyttö	Vain ulkokäyttöön
Takuu	Vähintään 12 kuukautta
Sertifioinnit	CE, direktiivien 98/37/EY, 2006/95/EY, 2004/108/EY, 2000/14/EY mukainen
Pumppuöljyn tyyppi	SAE 20/30 (750 gr)
Öljynvaihto	Ensimmäinen öljynvaihto 50 tunnin jälkeen, sitten 500 tunnin välein
Veden imusuodatin	Sisäänmenoliittimessä, puhdistettava säännöllisesti
Suutin	Korkeapaine, vaihdettava
Pistooli	Turvallukituksella
Korkeapaineletkun pituus	Ei määritelty (vakio noin 10-15 m)
Sähköjatkojohto enintään	20 m 230V:lle (2,5 mm²), 30 m 400V:lle

Usein kysytyt kysymykset - MCHPV Lavor

Miten vesiliitäntä tehdään?

Liitä syöttöletku (ei sisälly toimitukseen) laitteen vesisyöttöön ja kytke se vesilähteeseen, jonka enimmäispaine on 10 bar. Käytä letkua, jonka halkaisija on vähintään 13 mm. Avaa hana ennen koneen käynnistämistä.

Miten pesuaine imetään?

Täytä pesuainesäiliö (ei sisälly toimitukseen) sopivalla aineella. Aseta suuttimen säädettävä pää matalapaineasentoon (vedä kahvasta). Imu tapahtuu automaattisesti veden virratessa. Käytä vain nestemäisiä pesuaineita, jotka eivät ole happamia eivätkä hyvin emäksisiä.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista, että pistoke on kunnolla kiinni ja pistorasia toimii. Tarkista jännite. Jos pumppu on jumissa, käännä kytkin ON-asentoon samalla painaen pistoolin liipaisinta. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoon.

Mitä tehdä, jos paine on epätasainen?

Puhdista suutin mukana toimitetulla neulalla. Tarkista ja puhdista veden tulosuodatin. Jos vika jatkuu, venttiilit tai tiivisteet saattavat olla kuluneet; ota yhteyttä valtuutettuun huoltokeskukseen.

Miten veden tulosuodatin puhdistetaan?

Irrota suodatin veden tuloliittimestä ja puhdista se juoksevan veden alla. Aseta se takaisin. Suorita tämä toimenpide säännöllisesti pumpun likaantumisen estämiseksi.

Mitä öljyä pumpulle käytetään ja milloin se vaihdetaan?

Käytä SAE 20/30 -öljyä (750 g). Ensimmäinen öljynvaihto on tehtävä 50 käyttötunnin jälkeen, sitten 500 tunnin välein.

Miten A.S.S.-järjestelmä toimii?

A.S.S. (Automatic Stop System) pysäyttää koneen, kun vapautat pistoolin liipaisimen. Käynnistä uudelleen kääntämällä kytkin ON-asentoon ja painamalla liipaisinta. Älä jätä laitetta valmiustilaan yli 5 minuutiksi.

Miten korkeapainesuutin huolletaan?

Puhdista suutin säännöllisesti mukana toimitetulla neulalla. Vaihda se, kun paine laskee alle normaalien arvojen. Käytä vain alkuperäisiä suuttimia.

Mitä tehdä, jos koneesta vuotaa vettä?

Tarkista hydrauliikkaliitokset ja kiristä ne. Jos vuoto tulee pumpusta, säätöventtiilistä tai letkukelasta, ota yhteyttä valtuutettuun huoltokeskukseen.

Miten laite hävitetään käyttöiän päätyttyä?

Älä hävitä laitetta kotitalousjätteen mukana. Toimita se sähkö- ja elektroniikkalaiteromun (SER) keräyspisteeseen tai jälleenmyyjälle ostaessasi vastaavan uuden tuotteen.

KÄYTTÖOHJE MCHPV Lavor

1 Pesuaine sääntelijä
2 Veden ulostulo korkealla paineella

(FI)

3 Sisääntulo + suodatin
4 Käyttökytkin PÄÄLLE/POIS
5 Puhdistusaineen suutin

(RU)

	SISÄLTÖ	sivu
Symbolit - Asennus		9
Käyttöönotto - Käytön lopetus		10
Yleiset ohjeet - Varoitusohjeet		66
Vedensyöttö - Korkeapaineletku - Sähkön-syöttö		67
A.S.S. - Automatic Stop System 68
Koneen käyttötarkoitus		68
Pakkauksesta purkaminen		68
Asennus ja käyttöönotto		68
Pesuaineen imu		69
Huolto		70
Viat ja niiden korjaus		70
Korjaukset - Varaosat		72
Takuuehdot		72
Romutus		72
Tekniset tiedot		89-90
EU-Vaatimustenmukaisuusvakuutus		92

RU

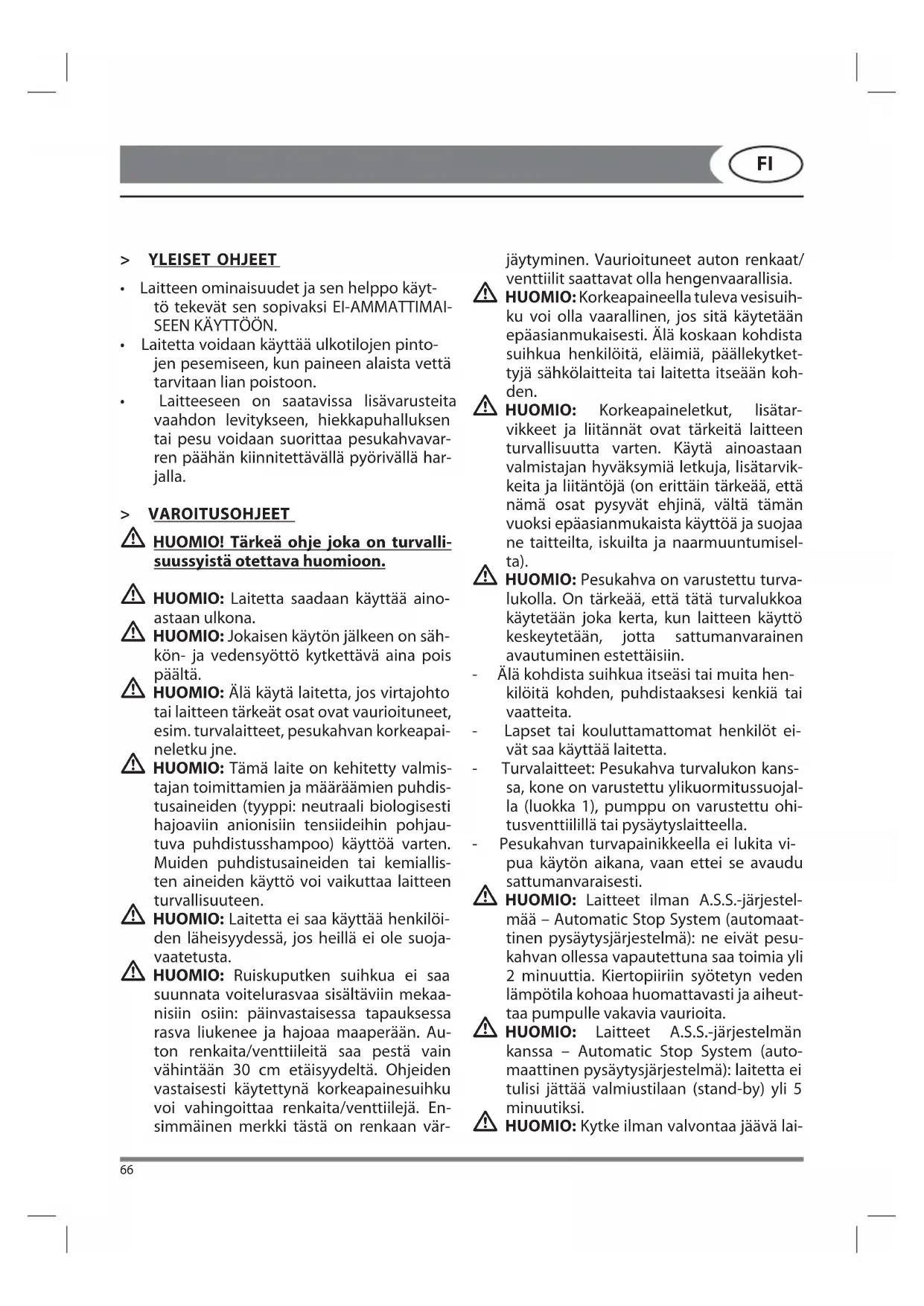

HUOMIO! Tärkeä ohje joka on turvallisuussyistä otettava huomioon.

• Laitteen ominaisuudet ja sen helppo käyttö tekevät sen sopivaksi EI-AMMATTIMAI-SEEN KÄYTTÖÖN.
• Laitetta voidaan käyttää ulkotilojen pinto- jen pesemiseen, kun paineen alaista vettä tarvitaan lian poistoon.
• Laitteeseen on saatavissa lisävarusteita vaahdon levitykseen, hiekkapuhalluksen tai pesu voidaan suorittaa pesukahvavarren päähän kiinnitettävällä pyörivällä harjalla.

> VAROITUSOHJEET

HUOMIO! Tärkeä ohje joka on turvalli-suussyistä otettava huomioon.

⚠️ HUOMIO: Laitetta saadaan käyttää aino-astaan ulkona.
⚠️ HUOMIO: Jokaisen käytön jälkeen on sähkön- ja vedensyöttö kytkettävä aina pois päältä.
HUOMIO: Älä käytä laitetta, jos virtajohto tai laitteen tärkeät osat ovat vaurioituneet, esim. turvalaitteet, pesukahvan korkeapaineletku jne.

HUOMIO: Tämä laite on kehitetty valmistajan toimittamien ja määräämien puhdistusaineiden (typpi: neutraali biologisesti hajoaviin anionisiin tensiideihin pohjautuva puhdistusshampoo) käyttöä varten. Muiden puhdistusaineiden tai kemialisten aineiden käyttö voi vaikuttaa laitteen turvallisuuteen.

⚠️ HUOMIO: Laitetta ei saa käyttää henkilöiden läheisyydessä, jos heillä ei ole suojavaatetusta.

⚠️ HUOMIO: Ruiskuputken suihkua ei saa suunnata voitelurasvaa sisältäviin mekaanisiin osiin: päinvastaisessa tapauksessa rasva liukenee ja hajoaa maaperään. Auton renkaita/venttiileitä saa pestä vain vähintään 30 cm etäisyydeltä. Ohjeiden vastaisesti käytettynä korkeapainesuihku voi vahingoittaa renkaita/venttiilejä. Ensimmäinen merkki tästä on renkaan vär-

jäytyminen. Vaurioituneet auton renkaat/venttiilit saattavat olla hengenvaarallisia.

HUOMIO: Korkeapaineella tuleva vesisuihku voi olla vaarallinen, jos sitä käytetään epäasianmukaisesti. Älä koskaan kohdista suihkua henkilöitä, eläimiä, päällekytkettyjä sähkölaitteita tai laitetta itseään kohden.

HUOMIO: Korkeapaineletkut, lisätarvikkeet ja liitännät ovat tärkeitä laitteen turvallisuutta varten. Käytä ainoastaan valmistajan hyväksymiä letkuja, lisätarvikkeita ja liitäntöjä (on erittäin tärkeää, että nämä osat pysyvät ehjinä, vältä tämän vuoksi epäasianmukaista käyttöä ja suojaa ne taitteilta, iskuilta ja naarmuuntumiselta).

HUOMIO: Pesukahva on varustettu turvalukolla. On tärkeää, että tätä turvalukkoa käytetään joka kerta, kun laitteen käyttö keskeytetään, jotta sattumanvarainen avautuminen estettäisiin.

• Älä kohdista suihkua itseäsi tai muita henkilöitä kohden, puhdistaaksesi kenkiä tai vaatteita.
• Lapset tai kouluttamattomat henkilöt eivät saa käyttää laitetta.
• Turvalaitteet: Pesukahva turvalukon kanssa, kone on varustettu ylikuormitussuojalla (luokka 1), pumppu on varustettu ohiitusventtiilillä tai pysäytyslaitteella.
• Pesukahvan turvapainikkeella ei lukita vipua käytön aikana, vaan ettei se avaudu sattumanvaraisesti.

HUOMIO: Laitteet ilman A.S.S.-järjestelmää – Automatic Stop System (automaattinen pysäytysjärjestelmä): ne eivät pesukahvan ollessa vapautettuna saa toimia yli 2 minuuttia. Kiertopiiriin syötetyn veden lämpötila kohoaa huomattavasti ja aiheuttaa pumpulle vakavia vaurioita.

HUOMIO: Laitteet A.S.S.-järjestelmän kanssa – Automatic Stop System (auto-maattinen pysäytysjärjestelmä): laitetta ei tulisi jättää valmiustilaan (stand-by) yli 5 minuutiksi.

HUOMIO: Kytke ilman valvontaa jäävä lai-

FI

te joka kerta täysin pois päältä (pääkytkin asentoon OFF).

HUOMIO: Jokaiselle koneelle suoritetaan lopputarkastus käyttöolosuhteissa, joten on normaalia, että laitteen sisällä on vielä muutamia vesipisaroita.

HUOMIO: Huomioi, että virtajohto ei vaurioidu. Anna valtuutetun asiakaspalvelun/sähköalan ammattiliikkeen vaihtaa välittömästi vaurioitunut liitäntäjohto.

HUOMIO: Laite sisältää paineenalaisia nesteitä. Pidä lujasti kiinni pesukahvasta, jotta reaktiovoima estettäisiin. Käytä laitetta vain mukana tulevan korkeapai- nesuuttimen kanssa.

HUOMIO: Korkeapaineletku on kehitetty ja valmistettu siten, että se kestää korkeita paineita. Vaurioiden välttämiseksi täytyy sitä käyttää erityisen varovasti. Epäasianmukainen käyttö voi aiheuttaa ennenai-kaisia vaurioita tai murtumia sekä takuun raukeamisen.

HUOMIO: Lapset tai fyysisesti tai henki- sesti rajoittuneet henkilöt tai henkilöt, joil- la ei ole laitteen käyttöön vaadittavaa ko- kemusta tai tuntemusta eivät saa käyttää laitetta, kunnes he eivät ole saaneet siihen vaadittavaa koulutusta tai opastusta.

HUOMIO: Lapset eivät saa leikkiä laitteella, vaikka heitä valvotaan.

HUOMIO: Käynnistä painepesuri vasta sen jälkeen, kun olet kelannut korkeapainelet-kun auki.

HUOMIO: Varmista, ettei painepesuri pääse kaatumaan kumoon letkun kiinni/ aukikelaamisen yhteydessä.

HUOMIO: Varmista ennen letkun kiinni/aukikelaamisen aloittamista, että painepe-suri on sammutettuna ja ettei letkussa ole painetta (ei käytössä).

VEDENSYÖTTÖ Vesiliitäntä

Huomio - Vaara!

Ime pelkästään suodatettua tai puhdasta vet- tä. Vedenottoon tarkoitetun hanan on taattava pumpun maksimaaliseen virtaamaan nähden kaksinkertainen vedenanto.

Minimivirtaama: 30 l/ min.-

Maksimaalinen vedenlämpötila sisään--menossa: 40°C

Maksimaalinen vedenpaine sisäänmenossa: 1Mpa

Aseta korkeapainepesuri mahdollisimman lähelle vedenjakeluverkkoa.

Vedenotto vesijohdosta

• Liitä vedensyöttöletku (ei kuuluu varustuksiin) laitteessa olevaan vesiliittimeen (kuva 1, kohta 2) ja vesijohtoon (paine max. 10 baaria).
• Liitä paineputki ulostuloletkuun (kuva 1, kohta 3) ja avaa vesihana.

Korkeapainepesuri voidaan liittää suoraan julkiseen vesijohtoverkostoon jos syöttöputkistoon on asennettu virtauksenestolaite tyhjennyksellä voimassa olevien määräysten mukaisesti. Varmista, että putki on halkaisijaltaan vähintään 13mm ja vahvistettu.

Kyseisten ehtojen noudattamatta jättäminen saa aikaan vakavia mekaanisia vahinkoja pumpulle takuun raukeamisen ohella.

KORKEAPAINEPUTKI

HUOMIO: Korkeapaineputki on suunniteltu ja valmistettu kestämään korkeata painetta. Jotta se ei vahingoittuisi, sitä tulee käsitellä varovaisesti.

Väärä käyttö voi aiheuttaa vahinkoa tai ennen- aikaista rikkoutumista ja aiheuttaa takuun voimassaolon lakkaamisen (ks. kuvat).

SÄHKÖNSYÖTTÖ

- Laitteen sähköliitännän täytyy olla normin IEC 364 mukainen.

Varmista ennen laitteen liittämistä, että tyyppikilven tiedot vastaavat sähköverkon arvoja ja että pistorasia on suojattu vika-virtasuojakytkimellä, jonka kytkeytymis-herkkyyys on alle 0,03 A - 30ms.

- Mikäli pistoke ei sovi pistorasiaan, anna

koulutetun ammattihenkilön vaihtaa pistorasia toiseen, sopivaan pistorasiaan.

- Älä käytä laitetta alle 0 °C: een lämpötilois- sa, kun se on varustettu PVC-letkulla (H VV-F).

HUOMIO: Soveltumattomat jatkojohdot voivat olla vaarallisia.

- Jatkojohtoa käytettäessä täytyy pistorasi-an ja pistokkeen olla vesitiiviitä ja johdon mitoituksen täytyy olla alla olevan taulukon mukainen.

230-240V 400-415V

3G 2,5 mm ^2

4G 2,5 mm ^2

max 20 m max 30 m

A.S.S.

(mikäli varusteena)

AUTOMATIC STOP SYSTEM

HUOMAUTUS: Tämä korkeapainepesuri on varustettu A.S.S.-järjestelmällä (Automatic Stop System = automaattinen pysäytysjärjestelmä), joka sammuttaa laitteen valmiusvaiheen (standby) aikana. Siirrä koneen käynnistämiseksi kytkin asentoon "ON"; paina sitten pesukahvan laukaisinta: A.S.S. asettaa koneen käyttöön ja sammuttaa sen automaattisesti, kun laukaisin vapautetaan. Tämän vuoksi on suositeltavaa varmistaa pesukahva turvalukolla aina kun kone sammutetaan, jotta tahattomat käynnistykset estettäisiin.

• Koneen käynnistykset itsestään, ilman pesukahvan käyttöä aiheutuvat esim. vedessä olevista ilmakuplista. Päällä olevaa laitetta ei tulisi jättää yli 5 minuutiksi ilman valvontaa. Muussa tapauksessa on koneen suojaksi asetettava kytkin asentoon OFF.
• Tarkasta, että korkeapaineletkun ja laitteen sekä pesukahvan ja laitteen väliset liitännät on liitetty oikein.

Jos koneessa on paineensäädin:

- A.S.S. (automaattinen käynnistys ja pysäytys) ei välttämättä toimi paineen ollessa säädettynä minimille. Tämän vuoksi tulee

välttää koneen käyttöä by-pass-tilassa yli 1 minuutin ajan.

- vältä käyttöä ruiskun vivun korkealla frekvenssillä (koska se saattaa aiheuttaa virheellisen toiminnan).

> KONEEN KÄYTTÖTARKOITUS

Koneen teho ja käyttö soveltuvat ammattimaisiin käyttötarkoituksiin. Rakenneteknologinen suunnittelu takaa erittäin korkean luotettavuustason, turvallisuuden ja keston pitkällä aikavälillä. Koneen käyttö on ehdottomasti kielletty tiloissa, jotka voidaan luokitella mahdollisesti räjähdysalttiiksi. Työympäristön lämpötilan tulee olla +5 ÷ +50 °C. Koneen rakenteen tai minkä tahansa osan muuttaminen on ehdottomasti kiellettyä.

KONEEN OIKEA KÄYTTÖ

• Painepesuri tulee asettaa tukevalle alustalle vaakatasoon.
• Suljetuissa tiloissa käytettäessä tulee taata riittävä ilmanvaihto ja kaasujen ulospääsy.
• Joka kerta, kun painepesuria käytetään kovalla paineella on suositeltavaa pitää ruiskusta kiinni oikealla otteella eli toisella kädellä kädensijasta ja toisella putkesta.
• Vesisuihkua ei saa koskaan suunnata sähköjohtoihin tai itse konetta kohti.

> PAKKAUKSESTA PURKAMINEN

Kun olet purkanut koneen pakkauksesta, tarkista koneen eheys.

• Jos olet epävarma, älä käytä konetta ja käänny huoltopalvelun tai myyntiliikkeen puoleen.
• Kuljetuksen ja pakkauksen koon vuoksi eräät lisätarvikkeet voidaan toimittaa irrallisina. Tässä tapauksessa asenna osat noudattamalla tässä käyttöohjeessa annettuja ohjeita.
• Pakkaustarvikkeita (muovipussit, polystyreeni, naulat jne.) ei saa jättää lasten ulottuville, sillä ne saattavat aiheuttaa potentiaalisen vaaran.

>ASENNUS JA KÄYTTÖÖNOTTO

⚠️ HUOMIO: Pätevän ja valtuutetun henki löstön on suoritettava laitteen asennus nou

dattamalla koneen kyltissä olevia tietoja joi ta varten se on suunniteltu.

Valmistaja ei ota vastuuta kyseisten sääntö jen noudattamatta jättämisestä

KÄYTTÖÖNOTTO 1. KÄYNNISTYS

Jos konetta käynnistetään ensimmäistä kertaa tai se on ollut pois käytöstä pitkään, liitä muutamaksi minuutiksi ainoastaan imuputki, jotta mahdolliset pistoolin suutinta tukkivat liat saadaan poistettua.

SÄHKÖLIITÄNTÄ

Varmista, että verkkojännite vastaa käyttämäsi koneen teknisten tietojen laatassa olevaa jännitettä. Sähköverkon tulee olla asiantuntevien sähkömiesten toteuttama, jotta se vastaa kaikkia voimassa olevia säännöksiä (maadoitus, sulake, turvakytkin, jne.).

Jos jotakin edellä mainituista seikoista ei noudateta, niin valmistaja ei ota vastuuta koneen käyttävien turvallisuudesta, eikä minkäänlainen takuu ole voimassa.

TÄRKEÄÄ: Ole erityisen varovainen käyttäessäsi kolmivaihemootoreita kun kytket virtajohtoa pistokkeeseen (katso sähkökaavio).

KÄYNNISTYS

Käynnistä koneen moottori painamalla virtakytkintä (kuva 1, kohta 4) ja anna sen käydä muutaman minuutin ajan, jotta veden mukana poistuisivat epäpuhtaudet ja ilmakuplat, pysäytä kone, liitä paineletku ruiskuun ja aseta putki paikoilleen. Varmista, että pesuaineen säännöstelijä on kiinni.

Kun kone on jälleen käynnissä, tarkista, että suihku on yhtenäinen, muussa tapauksessa puhdista suutin mahdollisista epäpuhtauksista, odota muutama sekunti, kunnes käyttöpaine on noussut ja avaa sen jälkeen ruisku kaksi tai kolme kertaa.

> PUTKEN KOKOAMINEN

Putken liittämiseksi ruiskuun on riittävää asettaa putken kavennettu pää ruiskun reikään, kiertää putki nuolen suuntaisesti, kunnes liitäntäkohta on täysin kiinni.

> PESUAINEEN IMU

Täytä pesuainetankki (ei kuuluu varustuksiin) suositelluilla aineilla, jotka soveltuvat kuhunkin pesutarpeeseen (kuva 1, kohta 8).

⚠️ HUOMIO: Käytä ainoastaan nestemäisiä pesuaineita, vältä ehdottomasti happamien tai hyvin alkaliinisten tuotteiden käyttöä. Suosittelemme meidän tuotteidemme käyttöä, koska ne on suunniteltu nimenomaan painepesurin käyttöön.

⚠️ HUOMIO: Säiliön oikean käytön kannalta, älä aseta sinnehelposti syttyviä tai kemiallisesti aggressiivisia aineita.

Säädettävän suuttimen avulla on mahdollista valita jokomatalapaine- tai korkeapainesuihku. Paine valitaan kiertämälläsäädettävää suutinta. Lisätäksesi painetta, kierrä säädettävääsuutinta myötäpäivään, vähentääksesi painetta, kierrä sitävastapäivään. Pesunesteen imu tapahtuuautomaattisesti kun suihkuputken säädettävä suutin käännetäänmatalapainekäyttöön (vastapäivään). Käynnistäessäsi koneenpesunesteen sekoitus veteen tapahtuu automaattisesti yhdessäveden virtauksen kanssa.

> LÄMPÖVENTTIILILLÄ VARUSTETUT LAITTEET (LISÄVARUSTE)

Lämpöventtiili mahdollistaa laitteen toiminnan ohitusmekanismilla; veden lämpötilan noustessa n. 60°C:een se tyhjentää veden automaattisesti ja jäähdyttää laitteiston.

⚠️ HUOMIO: Laitteita, joita ei ole varustettu lämpöventtiilillä, ei saa käyttää kahta minuuttia kauemminruiskun ollessa vapautettu. Kierrätetty vesi kuumenee huomattavasti aiheuttaen vakavia vaurioitapumpulle.

> PISTOOLIN TURVALUKITUS

Joka kerta kun on tarvetta pysäyttää kone, kytke pistooliin kuuluva turvalukitus päälle estääksesi sen satunnaisen aukeamisen.

> HUOLTO

TÄRKEÄÄ: Ennen mitä tahansa painepe-surin huoltotoimenpidettä, päästä siitä paineet purkautumaan ulos, irrota se sähkövirrasta ja vesiverkosta.

PUMPUN ÖLJYTASON TARKISTUS

Tarkista tietyin aikavälein öljypinnan korkeus. Öljynvaihto tulee tehdä ensimmäisen kerran 50 työtunnin jälkeen ja sitten joka 500 tunti. Käytä öljyä SAE 20/30 (750 gr).

VESI-IMUN SUODATTIMEN TARKISTUS

Tarkista ja puhdista tietyin aikavälein vesi-imun suodatin (kuva 9), joka sijaitsee sisääntulon liitäntäköhdassa. Se on tärkeää, jotta vältytään tukkeumilta ja pumpun oikeanlainen toiminta estyy.

PUTKEN SUUTTIMEN VAIHTO

Vaihda suutin aina kun paine laskee normaalien arvojen alapuolelle.

SÄHKÖMOOTTORI

Jos moottorin toiminnassa on häiriöitä, se pysähtyy. Odota 5-10 minuuttia ennen käynnistämistä. Jos häiriötekijää ei saada poistettua, katso kappaletta "VIAT JA NIIDEN KORJAUS". Jos siitäkään ei ole apua, niin keskeytä käyttö ja käänny valtuutetun huoltokeskuksen puoleen.

SÄHKÖJOHTO

⚠️ HUOMIO: Varo ja älä vahingoita sähköjohtoa. Vaihdatuta välittömästi vahingoittunut sähkönsyöttöjohto huoltopalveluliikkeellä/erikoistuneella valtuutetulla sähköteknikolla.

> SÄHKÖKAAVIO

Ks. kuvat, sivu 4-5.

> VEDENKYTKENTÄKAAVIO

Ks. kuvat, sivu 5.

> VIAT JA NIIDEN KORJAUS

Ennen mitä tahansa koneeseen kohdistuvaa toimenpidettä katkaise sähkövirran ja veden

syöttö sekä päästä paineet purkautumaan ulos. Noudata järjestelmällisesti seuraavaa kaaviota vikojen etsinnässä, jos vikaa ei kuitenkaan saada korjattua, ottakaa yhteyttä valtuutettuun huoltokeskukseen.

Toimintahäiriöt	Painamalla kytkintä säh-köpumppu ei käynnisty
Syyt • Pistoketta ei ole asetettuoikein pistorasiaan. • Pistorasia ei toimi. • Verkkovirta on riittämätön. • Pumppu on lukittunut. • Jatkojohdon halkaisija on sopimaton.
Ratkaisut • Aseta pistoke oikein pistorasiaan. • Tarkistuta pistorasia. • Tarkistuta, että järjestelmä sopii koneen käyttöön. • Aseta kytkin ON -kohtaan samalla kun pidätpistoolin liipaisinta painettuna, jos ongelma jatkuuota yhteyttä valtuutettuun palveluhuoltoon. • Tutustu huoltoon liitty-vään kappaleeseen.

Toimintahäiriöt	Moottori pysähtyy äkillisesti
Syyt• Ylilämpökytkin on kytkeytynyt päälle.Jatkojohdon halkaisija on sopimaton.
Ratkaisut	• Anna koneen jäähtyä muutaman minuutin ajan.Jos ongelma jatkuu, ota yhteyttä valtuutettuunpalveluhuoltoon.• Tutustu huoltoon liittyvään kappaleeseen.
Toimintahäiriöt	Sähköpumppu on käynnissä, mutta se eipaineistu
Syyt	• Riittämätön määrä vettä• Imusuodatin tukossa.• Imu- tai paineventtiilit tu-kossa tai kuluneet.• Paineensäätöventtiili minimiasennossa.• Kulunut suutin.
Ratkaisut	• Tarkista, että syöttö on 30% suurempi koneessa-olevan kilven lukemaan nähden.• Irrota ja puhdista suodatin.• Ota yhteyttä valtuute tuun palveluhuoltoon• Lisää painetta kiertämällä paineensäätönuppia• Vaihda suutin.

Toimintahäiriöt	Työpaine epäsäännöllinen
Syyt • Suutin tukossa.Imu- tai paineventtiilit tu-kossa tai kuluneet.Tiivisteet kuluneet.Paineensäätöventtiilin tii-visteet kuluneet.Imusuodatin tukossa.
Ratkaisut •Irrota suihkuputki ja puh-dista suutin varustuksiin-kuuluvalla neulalla.Ota yhteyttä valtuute tuun palveluhuoltoonOta yhteyttä valtuute tuun palveluhuoltoon.Ota yhteyttä valtuute tuun palveluhuoltoon.Irrota ja puhdista suodatin.

Toimintahäiriöt

Koneesta vuotaa vettä

Syyt • Vuotoja pumpusta. • Vuotoja letkunkiertimestä. • Vuotoja paineen säätöventtiilistä. • Vuotoja hydrauliliittimistä.

Ratkaisut • Ota yhteyttä valtuutettuun palveluhuoltoon. • Kiristä liitokset. Jos ongelma jatkuu, ota yhteyttävaltuutettuun palveluhuoltoon. • Ota yhteyttä valtuutettuun palveluhuoltoon. • Kiristä liitokset. Jos ongelma jatkuu, ota yhteyttävaltuutettuun palveluhuoltoon.

Toimintahäiriöt	Epätavallinen melu
Syyt• Imu- tai paineventtiilit tu-kossa tai kuluneet.• Kuluneet laakerit.• Imusuodatin tukossa.• Liian korkea vedenlämpö-tila.
Ratkaisut •	Ota yhteyttä valtuutet-tuun palveluhuoltoon.• Ota yhteyttä valtuute tuun palveluhuoltoon.• Irrota ja puhdista suodatin.• Alenna lämpötila alle täs-sä ohjekirjassa annetun-maksimiarvon.

Toimintahäiriöt	Öljyssä on vettä
Syyt• Tiivistysrenkaat kuluneet.
Ratkaisut •	Ota yhteyttä valtuutet-tuun palveluhuoltoon.

Toimintahäiriöt	Kone ei ime pesunestettä
Syyt · Pesunestesäiliö tyhjä	Suihkuputken säädin kor-keapaine asennossaPesunesteen imuputki on irronnut.
Ratkaisut ·	Täytä tankki.Kierrä se matalapaineer kohdalle.Aseta se takaisin paikoilleen.

> KORJAUKSET - VARAOSAT

Jos koneessa esiintyy mahdollisia muita kuin tässä käyttöohjeessa mainittuja häiriöitä tai vikoja, niin otayhteyttä valtuutettuun huolto-keskukseen k.o. vian korjaamiseksi tai mahdollisten alkuperäisten varaosiensaamiseksi. Käytä pelkästään alkuperäisiä varaosia.

> TAKUUEHDOT

Kaikki valmistamamme laitteet on testattu huolellisesti ja niille annetaan takuu valmistusvikoja vastaan voimassa olevan lain mukaan (vähintään 12 kuukautta). Takuu on voimassa ostopäivästä alkaen. Kun korkeapainepesuri tai lisätarvikkeet toimitetaan korjattavaksi, täytyy mukaan liittää kopio ostokuitista.

Takuukorvaukset edellyttävät: - että vika on aiheutunut materiaali- tai valmistusvirheestä. - että käyttöohjeen ohjeita on tarkoin noudatettu. - että korjauksia on suorittanut ainoastaan koulutettu huoltohenkilökunta. - että on käytetty ainoastaan alkuperäisiä lisätarvikkeita. - että tuotteeseen ei ole kohdistunut iskuja, sitä ei ole pudotettu tai jätetty pakkaseen. - että on käytetty ainoastaan puhdasta vettä. - että laite ei ole ollut vuokrattavana tai että sitä ei ole käytetty muun kaltaisessa liiketoiminnassa.

Takuu ei koske: - liikkuvia, kuluvia osia - Korkeapaineletku ja lisävarusteet. - Satunnaisia vaurioita ja vaurioita, jotka ovat aiheutuneet kuljetuksessa, huolimattomuudesta tai väärästä käsittelystä, väärästä ja tarkoituksen vas-

taisesta käytöstä ja asennuksesta, jotka eivät vastaa käyttöohjeen määräyksiä. - Takuu ei sisällä toimivien osien mahdollisesti tarpeellista puhdistusta.

Takuukorjaus sisältää viallisien osien vaihdon (pois lukien pakkaus ja lähetys). Takuu raukeaa, kun laitetta on korjattu tai se on avattu kolmannen, valtuuttamattoman henkilön toimesta. Takuu ei sisällä laitteen vaihtoa tai takuuajan pidennystä häiriötapauksen ilmaantumisen jälkeen. Valmistaja ei ota vastuuta henkilö- tai esi nevahingoista, jotka ovat aiheutuneet väärästä asennuksesta tai laitteen epäasianmukaisesta käytöstä.

HUOMIO! Viat kuten tukkiutuneet suuttimet, kalkin muodostumisen vuoksi lukittuneet laitteet, vioittuneet varaosat (esim. taipunut putki) ja/tai laitteet, joissa ei ilmene vikoja EIVÄT KUU-LU TAKUUN PIIRIIN.

> ROMUTUS

Laki (EU:n direktiivin 2002/96/CE 27. tammikuu ta 2003 mukaan, sähkö- tai elektronisten laittei den jätteistä ja EU:n jäsenvaltioiden kansallis

ten lainsäädäntöjen mukaisesti, jotka ovat pan neet direktiivin täytäntöön) kieltää sähköisen tai elektronisen laitteen omistajaa, tämän tuot teen tai sen sähköisten- tai elektronisten laittei den hävittämisen kotitalouksien kiinteinä yh dyskuntajätteinä ja kehoittaa sen sijaan niiden hävittämisütä niille tarkoitetuissa keruukeskuk sissa. Valmistaja voi hävittää suoraan hävitet tävän tuotteen jos hankittava uusi tuote on sa manarvoinen hävitettävän tuotteen kanssa. Jostuote jätetään ympäristöön, se saattaa aihe uttaa vakavia vaurioita itse ympäristölle ja ih misten terveydelle. Tunnuksen kuva edustaa yhdyskuntajätteiden jäteastiaa ja on ehdotto masti kiellettyä laittaa laitetta näihin jäteastioi hin.

Josdirektiivin yksityiskohtia ja Jäsenvaltioiden asetusten täytäntöönpanoa 2002/96/CE ei nou dateta, tästä on seurauksena hallinnollisia seu raamuksia.

RU

> ОБЩИЕ УКАЗАНИЯ

VAATIMUSTENMUKAISUUSVAKUUTUS F1 Allekirjoittanut yritys:

Lavorwash S.p.A via J. F. Kennedy, 12 Italy 46020 Pegognaga (MN)

vakuuttaa omalla vastuullaan että kone:

TUOTE: Korkeapainepesuri

MALLI TYYPPI: MCHP

Malli vastaa direktiivejä 98/37/EY, 2006/95/EY, 2004/108/EY, 2000/14/EY, 2002/95/EY, 2002/96/EY, 2002/44/EY ja myöhempiä

muutoksia sekä standardeja EN 60335-1:02+A11:04+A2:06+C 1:06+A12:06+A1:04+C1:07,EN 60335-2-79:04+A1:06+A2:07, EN 50366:03+A1:06, EN 55014-1:07, EN 55014-2:98+A1:02, EN 61000-3-2:07, EN 61000-3-3:97+A1:02, EN 61000-3-11:01, EN 61000-4-2:95+A1:98+A2:01, EN 61000-4-5:06, EN 50336:04+A1:07, EN ISO 12100-1:05, EN ISO 12100-2:05, EN ISO 14121-1:07 ja myöhempiä muutoksia.

Pegognaga 06/04/09

Giancarlo Lanredi - Toimitusjohtaja
