Tuotetyyppi	Langaton pölynimuri, luokka L (jopa 1 mg/m³ pölyä)
Merkki	Festool
Malli	Cleantec CTLC MIDI I
Moottorin jännite	36 V (2x 18 V)
Yhteensopivat akut	Festool BP 18 -sarja
Maksimi tilavuusvirta	108 m³/h (imuritila) / 202 m³/h (keskuspölynimuritila)
Maksimi alipaine	190 hPa
Suodatinpinta-ala	3508 cm²
Imuletku	D 27/32 x 3,5 m ohituksella
Äänitaso	67 dB(A) standardin EN 60335-2-69 mukaan
Käsiin kohdistuva tärinä	< 2,5 m/s² (epävarmuus 1,5 m/s²)
Suojausluokka	IP X4
Säiliön tilavuus	15 L
Mitat (P x L x K)	550 x 320 x 495 mm
Paino (ilman akkuja)	11,7 kg
Bluetooth-taajuus	2402 - 2480 MHz
Säteilyteho (EIRP)	< 10 dBm
Päätoiminnot	Manuaalinen ja automaattinen käynnistys/pysäytys, tehonsäätö, CT-F I -kauko-ohjain, Bluetooth-työkaluliitäntä, suodattimen manuaalinen puhdistus, nesteiden imurointi
Huolto ja puhdistus	Tasotunnistimien säännöllinen puhdistus, säiliön tyhjennys, suodatinpussin ja pääsuodattimen vaihto, suodattimen impuissipuhdistus
Turvallisuus	Automaattinen pysäytys ylikuumenemisen sattuessa, tilavuusvirran valvonta (luokka M), nesteiden suojaus, seisontajarru
Varaosat ja korjattavuus	Festoolin alkuperäisosat suositeltuja, korjaus valtuutetussa huollossa, suodatin ja suodatinpussi vaihdettavissa
Yleistä	Valmistajan takuu, kierrätys EU-direktiivien mukaisesti, tietojen tallennussiru (tietosuoja taattu)

Usein kysytyt kysymykset - Cleantec CTLC MIDI I FESTOOL

Mitkä akut ovat yhteensopivia Festool Cleantec CTLC MIDI I -pölynimurin kanssa?

Pölynimuri toimii kahdella Festool BP 18 -sarjan akulla (sama jänniteluokka). Vain Festoolin sallimia akkuja voidaan käyttää. Katso käyttöohjeesta täydellinen luettelo yhteensopivista malleista.

Kuinka puhdistaa pölynimurin pääsuodatin?

Pääsuodattimen manuaalinen puhdistus: aseta imuri valmiustilaan, paina MAN-painiketta, säädä teho maksimiin, tuki letku kädellä ja laske puhdistusvipu nopeasti kolme kertaa peräkkäin.

Voiko CTLC MIDI I -imurilla imuroida nesteitä?

Kyllä, mutta suodatinpussi on poistettava ja käytettävä erityistä nesteiden suodatinta. Imuri pysähtyy automaattisesti, kun maksimitaso saavutetaan. Nesteiden imuroinnin jälkeen kuivaa pääsuodatin ennen kuin käytät sitä kuivalle pölylle.

Kuinka yhdistää Bluetooth-langaton sähkötyökalu imuriin?

Valmiustilassa paina yhteyspainiketta [1-16], kunnes merkkivalo vilkkuu hitaasti. Käynnistä Bluetooth-akulla varustettu Festool-työkalu. Imuri käynnistyy automaattisesti. Yhteys pysyy aktiivisena, kunnes imuri sammutetaan tai akku poistetaan.

Mitä tehdä, jos imuri ylikuumenee?

Punainen LED-merkkivalo syttyy. Sammuta imuri ja anna sen jäähtyä noin 10 minuuttia ennen uudelleenkäynnistystä. Jos ongelma jatkuu, anna akkujen jäähtyä ja ota yhteyttä valtuutettuun huoltoon.

Kuinka vaihtaa suodatinpussi levittämättä pölyä?

Avaa lukitusklipsit ja irrota yläosa. Vedä kielekkeestä, kunnes aukko on täysin suljettu. Pussi on nyt suljettu ja se voidaan poistaa siististi. Aseta uusi pussi ja sulje.

Mikä on tämän imurin suositeltu huoltoväli?

Vähintään kerran vuodessa tarkista imujärjestelmä valmistajan tai koulutetun henkilön toimesta. Puhdista tasotunnistimet säännöllisesti ja tyhjennä säiliö. Vaihda suodattimet käytön mukaan.

Kuinka käyttää CT-F I -kauko-ohjainta?

Kiinnitä ohjain imuletkuun kiinnitysnauhalla. Yhdistääksesi pidä imurin yhteyspainiketta painettuna 3 sekuntia (nopea vilkkuminen), paina sitten ohjaimen MAN-painiketta. Yhteys on pysyvä.

Voinko käyttää muiden merkkien akkuja imurin kanssa?

Ei, käytä vain valtuutettuja Festool BP 18 -sarjan akkuja. Muiden akkujen käyttö voi aiheuttaa sähköiskun, tulipalon tai vahingoittaa laitetta.

Kuinka kuljettaa imuria turvallisesti?

Ennen kuljetusta lukitse T-Loc-suljin ja käytä vain tarkoitettua kahvaa. Ajoneuvossa kiinnitä imuri, jotta se ei liu'u tai kaadu. Poista akut tarvittaessa.

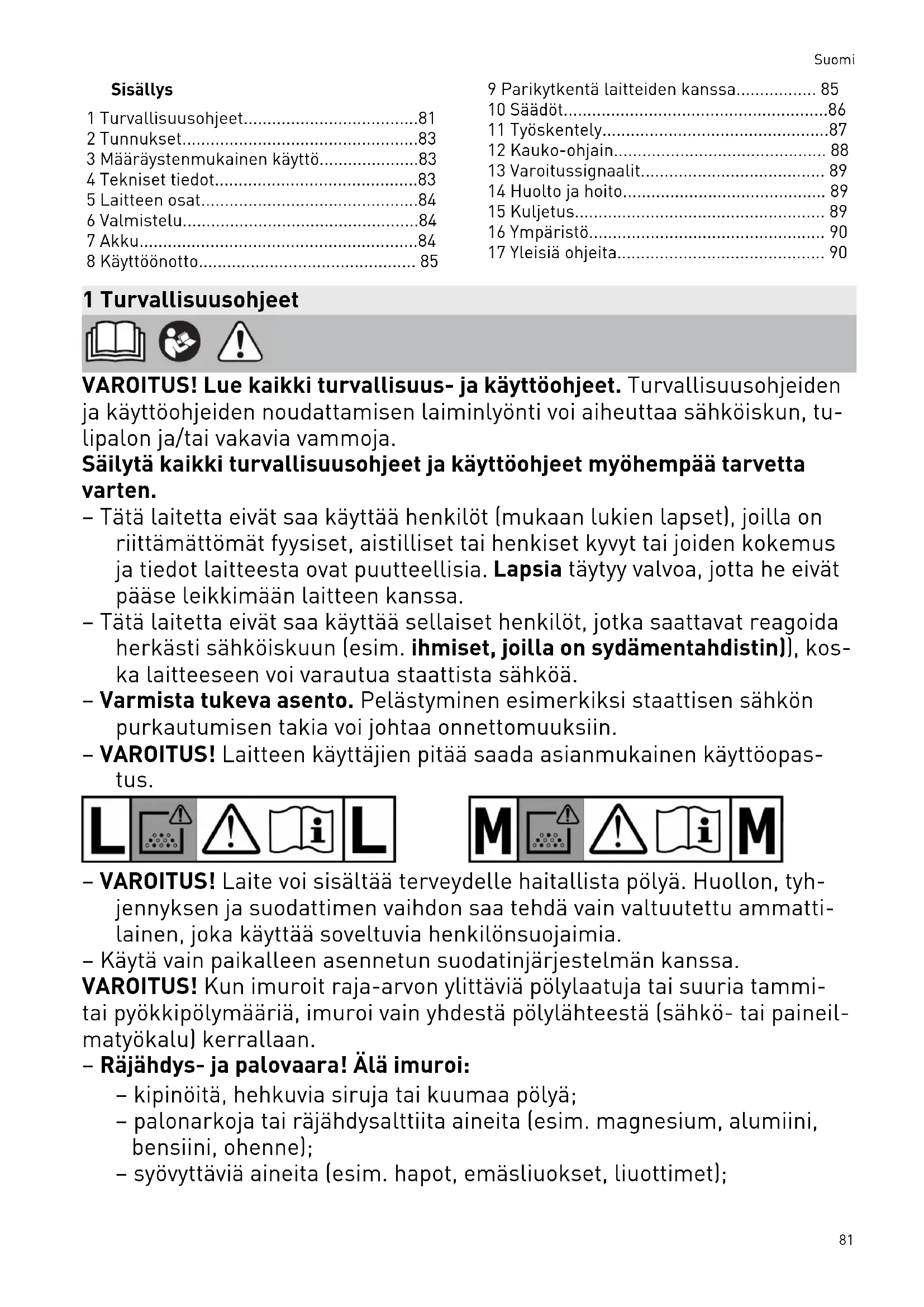

KÄYTTÖOHJE Cleantec CTLC MIDI I FESTOOL

1 Turvallisuusohjeet. 81
2Tunnukset. 83
3 Maaräystenmukainen käytto. 83
4 Tekniset tiedot. 83
5 Laitteen osat. 84
6 Valmistelu. 84
7 Akku. 84
8 Kayttöönotto 85

9 Parikytkenta laitteiden kanssa. 85
10 Saaedot. 86
11 Työskentely. 87
12Kauko-ohjain. 88
13 Varoitussignaalit. 89
14 Huolto ja hoit. 89
15 Kuljetus. 89
16 Ymparisto 90
17 Yleisiä ohjeita 90

1 Turvallisuusohjeet

VAROITUS! Lue kaikki turvallisuus- ja käyttoohjeet. Turvallisuusohjeiden ja käyttoohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/taivakavia vammoja.

Sälytä kaikki turvallisuusohjeet ja käyttoohjeet myöhempää tarvetta varten.

• Tata laitetta eivat saa kayttäa henkilöt (mukaan lukien lapset), joilla on riittamattomät fyysiset, aistilliset tai henkiset kyvyt tai joiden kokemus ja tiedot laitteesta ovat puutteellisia. Lapsia tayty valvoa, jotta he eivat paase leikkimään laitteen kanssa.
• Tātā laitetta eivāt saa kāyttās sellaiset henkilöt, jotka saattavat reagoida herkästi sahköiskuun (esim. ihmiset, joilla on sydämentahdistin)), koska laitteeseen voi varautua staattista sahköää.
• Varmista tukeva asento. Pelastyminen esimerkiki staattisen sahkön purkautumisen takia voi johtaa onnettomuksiin.
• VAROITUS! Laitteen käytäjien pitäa saada asianmukainen käyttoopastus.

• VAROITUS! Laite voi sisältaa terveydelle Haitallista polyä. Huollon, tyh-jennyksen ja suodattimen vaihdon saa tehdä vain valtuutettu ammattilainen, joka käyttaa soveltuvia henkilonsuojaimia.
• Käytä vain paikalleen asennetun suodatinjärkestelmän kanssa.

VAROITUS! Kun imuroit raja-arvon ylittäviä polylaatuja tai suuria tammi-tai pyökkipolymaäria, imuroi vain yhdestä polyähteestä (sähkö- tai paineil-matyokalu) kerrallaan.

Rajahdys- ja palovaara! Alä imuroi:

• kipinoitä, hehkuvia siruja tai kuumaa polyä;
• palonarkoja tai rajahdysalttiita aineita (esim. magnesium, alumiini, bensiini, ohenne);
• syövytäviä aineita (esim. hapot, emäsliuokset, liuottimet);

Suomi

• kemiallisesti reaktiivisia aineita, jotka aiheuttavat lampoä, happoja/ emäksiä, kaasuja yms. (esim. reaktiiviset 2K-materialaalit, alumiini ja vesi).

• Noudata kansallisia turvallisuusmaäräyksiä sekä materiaalin valmista-jan antamia ohjeita!

• VAROITUS! Sammuta laite valittomästi, jos siitä tulee vaahtoa tai nestettä ulos.
• VARO! Puhdista vesimärän rajoituslaite saannollisin valiajoin ja tarkista se vaurioiden varalta.
• Käytä vain sopivan suojavarustuksen kanssa!
• Työskentele vain kunnossa olevan laitteen kanssa (tarkasta silmämääraisesti), kuivassa ympäristössä ja ohjeiden mukaan!
• Älä nosta äläkä kuljeta nosturikoukun tai nostolaitteen varassa.
• Kanna laitetta vain sen asianmukaisen kahvan varassa.
• Käytä vain alkuperäistä Festool-imulektua.
• Vaaroen välttämiseksi tarkasta akkuliitäntä ja suodatin saännöllisin vãliajoin. Vaihdata vaurioitunut akkuliitäntä vain valtuutetussa huoltokorjaamossa.
• Huomioi työskentelyalueen olosuhteet ja varmista omä ja sivullisten turvallisuus laitteen kujetuksen ja käytön aikana.

Tällä tavalla overst esim. imuletkun tai verkkovirtavirtajohdon aiheuttamat kompastumiset.

• Pidä pakkauskalvot poissa lasten ulottuvilta.
  Tukehtumisvaara.
• Noudata laturin ja akun käytöohjetta.
• Alä käytä akkulaitetta verkkolaitteilla tai muiden valmistajien akuilla. Alä käytä vieraita latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suosittelemia lisātarvikkeita, tämä voi johtaa sahköiskuun ja/tai vakaviin tapaturmiin.
• Pidä käytösta poissa oleva akku etäällä metalliesineista (esim. naulat, ruuvit, avaimet, paperiliittimet, yms.), jotka voisivat yhdistää akun navat keskenään. Akkukoskettimien keskinäinen oikosulku voi aiheuttaa palovammoja tai tulipalon.
• Käytä akkua vain Festool-laitteessa. Vain siten suojaat akkua vaaralliselta ylikuormituksetta. Muunlaisen laitteen käytö voi aiheuttaa tapaturmia ja tulipalon.
• Alä käytä vaurioituneita tai luvattomasti muutettuja akkuja. Vaurioitu-neet tai luvattomasti muutetut akut saattavat aiheuttaa tulipalon, rajah-dyksen tai tapaturmia.
• Irrota akku laitteesta ennen kuin vaihdat tarvikkeita / kuluvia osia tai viet laitteen säilytyspaikkaansa. Tällaiset varotoimet piententavat lait-teen tahattoman käynnistymisen vaaraa.

2 Tunnukset

Varoitus yleisesta vaarasta

Sahköiskuvaara

Lue käytöhjeet ja turvallisuusohjeet!

Lue käyttoopa, turvallisuushejeet!

Käytä hengityssuojainta!

Soveltuu altistuksen raja-arvolaan yli 1 mg/m3 polyn imurointiin

Soveltuu altistuksen raja-arovltaan yli 0,1 mg/m ^3 polyn imurointiin

Varoitus! Laite voi sisältaa terveydelle haitallista polyä!

Laitteen paalke kiipeaminen on kielletty

Akun asennus

Akun irrotus

Ohje, vihje

Kasittelyohje

CE-tunnus: vahvistaa, etta sahkotyoka-lu tayttä Europan yhteison direktii-vien maaraykset.

Ala havita kotitalousjatteiden mukana.

Laitteessa on tietojen tallennukseen kaytettävä siru. Katso luku 17.2

3 Määräystenkukainen käytto

CTLC MINI I

CTLC MIDI I

Akkukaytöinen järjestelmäimuri soveltu

• maks. 1mg / m^3 polylaatujen imurointiin polyluokan "L" mukaisesti,
• veden imurointiin,
  -vaativaan ammattikayttoon standardin IEC/ EN 60335-2-69 mukaan,
• käytettäväksi BP-mallisarjan saman jänniteluokan Festool-akuilla, jotka on hyväksytty tämän alkukäytöisen järjestelmäimurin virtälähteksi.

CTMC MIDI I

Akkukaytöinen järjestelmäimuri soveltuu

• maks. 0,1mg / m^3 polylaatujen imurointiin polyluokan "M" mukaisesti, naihin kuuluvat myos puu- ja maalipoly,
• veden imurointiin,
  -vaativaan ammattikayttoon standardin IEC/ EN 60335-2-69 mukaan,
• käytettäväksi BP-mallisarjan saman jänniteluokan Festool-akuilla, jotka on hyväksytty tämän akkukäytöisen järjestelmäimurin virtälähteeksi.

Laitteen käytäja vastaa maäräystenvastaisesta käytösta aiheutuneista vahin

goista.

4 Tekniset tiedot

Akkukaytöinen järjestelmäimuri

Moottorin jannite 36 V (2x 18 V)

Yhteensopivat akut BP 18 -mallisarja

一

Imurin/turbiinin maks. virtaus (ilma) 108m^3 /h / 202m^3 /h

Turiin maks. alipaine 190 hPa

Suodatuspinta-ala 3508~cm^2

Akkukäytöinen järnestelmäimuri
Imuleku D 27/32 x 3,5 m-AS/CTR
Äänenpoinetaso standardin EN 60335-2-69 mukaan / epävarmuus K 67 dB(A) / 3 dB
Tärinä käden/käsivarren kohdalla standardin EN 60335-2-69 mukaan / epävarmuus K
Sujoausluokka IP X4
Taajuus {akkukäytöinen järnestelmäimuri / kauko-ohjain}	2402 Mhz - 2480 Mhz
Vastaava isotrooppinen säeilyteho (EIRP)
{akkukäytöinen järnestelmäimuri / kauko-ohjain}	< 10 dBm
Säiliön tilavuus CTLC MINI I 10 l
	CTLC MIDI I CTMC MIDI I
Mitat p x l x k CTLC MINI I 550 x 320 x 455 mm
	CTLC MIDI I CTMC MIDI I
Paino (ilman akkua) CTLC MINI I 11,4 kg
	CTLC MIDI I CTMC MIDI I

5 Laitteen osat

5.1 Akkukaytöinen järjestelmäimuri

[1-1] Kahva
[1-2] Akku
[1-3] Letkunpidin
[1-4] T-Loc-lukitsin Systainer-salkkua var-ten
[1-5] Puhdistus
[1-6] pääsuodatin
[1-7] Kiinnityssalpa
[1-8] Poistoilma-aukko
[1-9] Likasa'ilio
[1-10] Jarru
[1-11] Avauspainike (jarru)
[1-12] Käynistyspainike
[1-13] MAN-painike
[1-14] Imutehon saaet
[1-15] Tilanäytöt (imuvoima/variitussignaalit)
[1-16] Parikytkentäpainike

[1-17] Yhteysnäytto
[1-18]Kauko-ohjain CT-FI*

5.2 Kauko-ohjain CT-FI

[1-19] Parikytkentäpainike
[1-20] LED-merkkivalo
[1-21] MAN-painike (manuaalinen pällekyt-kentä)
[1-22] Kiinnityshihnojen kiinnitin
[1-23] Kiinnityshihna

Mainitut kuvat ovat kayttöoppaan alussa.

• Kuvassa oleva tai tekstissä mainittu tarvike ei kuulu kaikilta osiltaan vakiovarustukseen.

6 Valmistelu

Laita polypussi/jatesakki [2-1] paikalleen.
Kytke imuletek paikalleen [3].

7 Akku

Tarkasta akkuliitännän puhtaus ennen akun asennusta. Likainen akkuliitäntä voi estaa kunnollisen kosketuksen ja vioittaa kossettimia.

Viallinen kosketin voi johtaa laitteen ylikuumenemiseen ja vaurioitumiseen.

[4A]

[4B]

Irrota akku.

Asenna akku - niin etta se luckittuu paikalleen.

i Akkukayttoista jarjestelmaimuria voi kayttaa vain 2 akulla.
Katso mahdollisten laitteen käytöön sopi-vien akkuversioiden luettelo taulukosta [5]. Jos kyse on uudemmista akuista, joita ei ole vielä merkitty luetteloon, nou-data siinä tapauksessa Festool Work -søvelluksen ohjeita tai ota yhteyttä Festool-huoltoon.
Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisatietoja saat laturin ja akun käyttoohjeista.

8 Kayttoönotto

Valmiustila

Paina käynistyspainiketta [1-12].

Tilanayton [1-15] vihreät LED-merkkivalot ilmoittavat valmiustilasta.

Käynnistyspainikkeen toinen painallus käynnis-täa akkukaytöisen järjestelmäimurin.

Akkukaytöisen järjestelmäimurin manuaalinen käynnistys/sammutus

Akkukaytöinen järjestelmäimuri on valmiustilassa.

Suoraan alkukaytöisestä järjestelmäimurista:

• tee käynistys/sammutus painamalla MANpainiketta [1-13].
  Vaihtoehtoisesti parikytketyn kauko-ohjaimen CT-F I kautta (katso luku 9.2):
• tee käynistys/sammutus painamalla kauko-ohjaimen MAN-painiketta [1-21].

Akkukaytöisen järjestelmäimurin automaattinen käynnistys/sammutus

Akkukaytöinen järjestelmäimuri on valmiusti-lassa.
Kun haluat käynistä/sammuttaa akku-kaytöisen järjestelmäimurin automaattisesti: käynistä/sammuta parikytketty akkukaytöinen sahkötyokalu (katso luku 9.1).

9 Parikytkentä laitteiden kanssa

VAROITUS

Loukkaantumisvaara, jos akkukaytöinen järjestelmäimuri käynnistyy Tahattomasti

Tarkasta ennen kaikkia akkukaytöisellä järjestelmäimurilla tehtävi tõita, mika kauko-ohjain ja mika akkukaytöinen sahkötyokalu on parikytketty akkukaytöiseen järjestelmäimuriin.
- Akkukaytöinen sahkötyokalu tāytyy aina yhdistä imulektulla akkukayttoiseen jär-jestelmäimuriin. Töiden jälkeen tāytyy katkaista yhteys akkukayttoiseen järjestelmäimuriin.
Kauko-ohjaimen saa kiinnittä vain imuletkuun.

9.1 Akkukaytöisen sahkötyokalun parikytkenta

Paina valmiustilassa parikytkentapainiketta [1-16].
Yhteysnaytto [1-17] vilkkuu hitaasti sinisenä. Akkukayttoinen järjestelmäimuri on 60 sekunnin ajan parikytkentävalmiina.
Käynnistā sahkötyokalu.

Akkukayttoinen järjestelmäimuri käynnistyy.
Akkukayttoinen järjestelmäimuri pysyy parikyt-kettynä, kunnes painat käynistyspainiketta [1-12] tai irrotat akun (akkukayttoisesti järjestelmäimurista). Sen jälkeen sahkötyokalu tāytyy parikytkea uudelleen.

i Tehdessasi uuden sahkotyokalun parikytkennan edellinen parikytkentakumoutuu.
i Tamä toiminto on mahdollista vain sellaisissa Festool-sähkötyokaluissa, joissa on Bluetooth® akku.

9.2 Kauko-ohjaimen CT-F I parikytkenta

Voidaksesi parikytkea kauko-ohjaimen akkukaytioseen järjestelmäimurin kauko-ohjain tayty palauttaa alkutilaan (katso Kauko-ohjaimen palautus alkutilaan).

Tahan asti parikytkemattomat kauko-ohjaimet voiparikytkea suoraan.

i Kauko-ohjain ja akkukayttoinen jarkestelmaimuri pysyvat keskenaan parikytkettyinä myos kaynnistyspainikkeen painamisen tai akun irrottamisen (akkukayttoisesta jarkestelmaimurista) jaldeen.

Suomi

i Akkukayttoisen jarjestelmaimurin voipari- kytkea samanaikaisesti enintaan viiteen kauko-ohjaimeen. Akkukayttoisen jarjes- telmaimurin voiparikytkea samanaikaisesti yhteen akkukayttoiseen sahkotyokaluun.
i Jos akkukayttoinen järjestelmäimuri on käynnistetty työn alussa akun kautta ja sammutetaan kauko-ohjaimen kautta, pa-rikytketty akku menettä tilapäisen yhtey-tensä akkukaytöiseen järjestelmäimuriin. Akun voi sen jälkeen parikytkea uudelleen.
- Pida valmiustilassa akkukaytöisen järestelmaimurin parikytkentäpainiketta [1-16] painettuna 3 sekunnin ajan.

Yhteysnaytto [1-17] vilkkuu nopeasti sinisenä. Akkukayttoinen järjestelmäimuri on 60 sekunnin ajan parikytkentävalmiina.

Paina kauko-ohjaimen MAN-painiketta [1-21].

Kauko-ohjain on tallennettu akkukaytöiseen järjestelmäimuriin pysyvästi.

Kauko-ohjaimen palautus alkutilaan

Alkutilaan palautus kumoaa kauko-ohjaimen ja akkukaytöisen järjestelmäimurin keskinäisen parikytkennän.

• Pidä parikytkentäpainiketta [1-19] ja MAN-painiketta [1-21] painettuina 10 sekunnin ajan.

LED-merkkivalo [1-20] palaa magentan varisenä, kun palautus alkutilaan on valmis.

9.3 Mobiililaitteen parikytkentä

Parikytke akkukaytöinen järjestelmäimuri Fest tool Work -sovelluksen kautta mobililaittee-seen (esim. paivittäaksisi ohjelmiston).

• Pida valmiustilassa akkukaytioisen järestelmäimurin parikytkentäpainiketta [1-16] painettuna 3 sekunnin ajan.
  Yhteysnaytto [1-17] vilkkuu nopeasti sinisenä. Akkukayttoinen järjestelmäimuri on 60 sekunnin ajan parikytkentävalmiina.
• Valtuuta suojattu yhteys noudattamalla Festool Work -sovelluksen ohjeita.

10 Säädöt

10.1 Imvuvoiman säätö

Paina imuroinnin aikana imutehon saaddon [1-14] plus-tai miinuspainikkeita.

Tilanayton [1-15] vihreat LED-merkkivalot ilmoittavat nykyisen tehoportaan.

10.2 Imumuhvi

Imumuhvin [3-1] ohivirtaustoiminto estaa hio-makoneiden ja lattiasuulakkeiden imeytymisen kiinni sileita pintoja vasten.

Avaa

• Käennä saatörengas asentoon "OPEN".

Sulje

Käannä saatorengas asentoon "CLOSE".

10.3 Tilavuusvirtauksen valvonta (vain polyluokassa M)

HUOMIO

Terveydelle Haitallinen poly Hengitystienen loukkaantumisvaara

• Tilavuusvirtauksen valvonnan moitteetto-man toiminnan voi taata vain imulekulla D 27/32x3,5m-AS/CTR.

Jos imulektun ilmannopeus laskee alle 20m / s tasolle, laitteesta kuuluu turvallisuussyistavaroitusäni.

Mahdolliset syyt Korjaus

Pölpussi täynä. Asenna uusi polypussi (katso luku 11.5).
Pääsuodatin likai- nen.	Puhdista pääsuodatin (katso luku 11.4). Vaihda pääsuodatin (katso luku 11.6).
Imuletku tutkeutu- nut tai taittunut um- peen.	Poista tukos tai suo- rista taittuma.
Imutehon säädöl- le [1-14] asetetu ar- vo on liian pieni.	Aseta suurempi arvo imutehon säädölle (katso luku 10.1).
Akkujen varaustila on matala.	- Lataa akut. - Asenna uudet akut.
Valvontaelektronii- kan toimintavirhe.	Korjauta Festool-huol- lossa.
Työskently hioma- koneiden kanssa.	Aktivoi ohivirtaustoi- minto (katso lu- ku 10.2).

10.4 Limpöslake

Ylikuumenemisen estämiseksi lampösulake katkaisee akkukaytöisen järjestelmäimurin toiminnan ennen kriittisen lampötilan saavuttamista. Tilanayton LED-merkkivalo [1-15] ilmoittaa hairiosta.

LED-merkkivalo palaa punaise- Yilampotila na

• Sammuta akkukaytöinen järjestelmäimuri ja anna sen jäahtyä.
  Kytke akkukayttoinen jarjestelmaimuri uudelleen paalle noin 10 minuutin kuluttua.

10.5 SysDoc

VAROITUS

Loukkaantumisvaara

• Alä astu akkukaytöisen järjestelmäimurin saïlytystason paälle.

HUOMIO

Loukkaantumisvaara

Pida T-Loc suljettuna kuljetuksen aikana.

Letkunpitimen [1-3] sailytystasolle voi kiinnittaa Systainerin T-Loc-lukitsimen [1-4] avulla.

10.6 Jarrun lukitus

Nosta akkukaytioista järjestelmäimuria hie-man etupuolelta.
Paina jarru [1-10] alas, niin etta se lukittuu.
Vapautajarrupainamallaavauspainiket- ta[1-11].

11 Työskently

11.1 Kuivien aineiden imurointi

HUOMIO

Terveydelle Haitallinen poly Hengitystienen loukkaantumisvaara

Käytäina suodattavaa polypussia!
Tarkasta ennen imurointia, etta paasuodatin on hyvasskunnossa.

Kun imuroit raja-arvon ylittäviä polylaatuja, imuroi vain yhdestä polylambdaestä [sahkö- tai paineilmatyokalu] kerrallaan.

Huomioi imuroidessasi toiminnassa olevien sahkötyokalujen tyostöpolyä:

Huolehdi riittavan tehokkaasti ilmanvaihdosta! Noudata paikallisia maarayksiia!

Raja-arvot: poistoilma maks. 50% puhtaan ilman maarast

Kaava: huoneen tilavuus V_R x ilman vaihtuvuus L_W

11.2 Markien aineiden / nesteiden imurointi

Ota polypussi pois!

Käytä erityistä markäsuodatinta.

Kun suurin sallittu tayttöaste saavutetaan, imurointi keskeytyy automaattisesti.

Alimmaisin LED-valo [1-15] palaa punaisena.

• Sammuta järjestelmäimuri [1-12].
• Avaa kiinnityssalvat [1-7] ja ota laitteen ylaosa pois.
  Tyhjennä likasailio [1-9].

Anna markaimuroinnin jälkeen paasuodattimen kuivua!

Puhdista järjestelmäimuri ennen kuivan polyn imurointia.

HUOMIO

Terveydelle Haitallista polyä Hengitystienen loukkaantumisvaara

• Irrota markasuodatin markaimuroinnin jalken ja korvaa sen kuiville aineille tarkoitetulla paasuodattimella.

HUOMIO

Laitteesta ulosvuotava vaahto ja nesteet

Katkaise toiminta valittomasti ja tyhjennä laite.

11.3 Poistoilma-aukko

HUOMIO

Terveydelle Haitallinen poly Hengitystienen loukkaantumisvaara

• Alä puhalla polya ilmaan!

Poistoilma-aukon avulla voit johtaa poistoilman imuletkun kautta rakennuksen ulkopuolelle.

• Avaa poistoilma-aukon [1-8] edessä oleva rtilä.
  Työnnä imulektku poistoilma-aukkoon [1-8].

11.4 Pääsuodattimen ja polypussin manuaalinen puhdistus

Paina valmiustilassa MAN-painiketta [1-13].
Säädä imuvoima maksimiin [1-14].
Sulje imuletek kammenellä ja paina samalla puhdistusvivua [1-5] kolme kertaayhyesti alaspain.

11.5 Polypussin vaihtaminen polyamista valttäen

• Avaa kiinnityssalvat ja ota laitteen ylaosa pois [2].

Suomi

Vedä polypussin korbakkesta, kunnes pussin aukko on kokonaan kiinni.
Tämän jälkeen polypussi on suljettu kunnolla ja voidaan ottaa pois.
Aseta laitteen yläosa paikalleen ja sulje kiinnityssalvat.

11.6 Pääsuodattimen vaihtaminen [6]

Vedä käytety pääsuodatin [1-6] pois.
Havita kaytosta pointetupaausuodatin lakimaraysten mukaan.
Asenna uusi pääsuodatin.

i Tarvikkeiden, suodattimien ja kayttotarvikkeiden tuotenumerot voit katsoa Festoolin tuoteoppaasta tai nettiosoitteesta "www.festool.com".

HUOMAUTUS

Moottorin vauroitumisvaara

Moottorin vauroitumisvaaran takia ala missaan tapauksessa imuroi ilman paasudatinta tai vialisen paasudattimen kanssa.

11.7 Töiden jälkeen

Sammuta alkukayttoinen järjestelmäimuri.
- Irrota akku.

Huomio: Pida kaytosta poissa oleva akku etaallä metalliesineista (esim. naulat, ruuvit, avaimet, paperiliittimet, yms.), jotka voisivat yhdistaa akun navat keskenaan.

Tyhjennä likasäiliö.
- Aseta imulektu suljettavaan letkunpitimeen [7].
Imuroi ja pyyhi akkukayttoisen järjestelmäimurin sisä- jaulkopuoli puhtaaksi.
- Pida akkukayttoista järjestelmäimuria kui-vassa sailytystilassa, jossa se on suojassa luvattomalta kaytoltä.

Letkunpitimen [1-3] kansi toimii myos tyokalujen sailytystasona.

12 Kauko-ohjain

12.1 Kauko-ohjaimen CT-F I märäystenmukainen käytto

Kauko-ohjaimen avulla voi tehdä akkukaytöisen järjestelmäimurin manuaalisen käynistykseen/sammutuksen.

Laitteen käytäja vastaa märäystenvastaisesta käytösta aiheutuneista vahin

goista.

12.2 Asennus

Kiinnitä kauko-ohjain [1-18] asiaankuuluvalla
kiinnitysnauhalla [1-23] imulektkuun.

Tee kauko-ohjaimen ja akkukaytöisen jär-jestelmäimurin keskinäinen parikytkentä, katso luku 9.2.

12.3 LED-merkkivalo [1-20]

Kauko-ohjaimen LED-merkkivalo näytäa Bluetooth® toiminnan lisäksi kauko-ohjaimen lataustilan:

1x sininen vilkunta

Parikytkentäpainikkeen [1-19] tai MAN-painikkeen [1-21] painaminenrekisteröity.

1x magentan varinen vilkunta

Kauko-ohjain on palautetu alkutilaan.

Punainen vikkunta

Kauko-ohjaimen paristo on melkein tyhjä ja se tulee vaihtaa.

12.4 Kauko-ohjaimen pariston vaihtaminen [8]

i Kauko-ohjainta kaytetaan tyypin CR 2032 paristolla.
i Kun paristokotelo avataan, tiiviste (20 x1,3 mm) kannatta vaihtaa.

Aa paristokotel lukitus.
Vhda paristo.
Sujeparistokotelo.

12.5 Ohjelmistopäivitys

Kun haluat katsoa, onko netissä kauko-ohjaimen toimintoja laajentavaa tai parantavaa ohjelmistopäivitystä, voit muodostaa Bluetooth® yhteyden Festool Work -sovellukseen.

Paina kauko-ohjaimen [1-19] parikytkentapainiketta, kunnes LED-merkkivalo [1-20]vilkkuu sinisenä.
Kauko-ohjain on 60 sekunnin ajan parikytkenta-valmiina.
Valtuuta suojattu yhteys noudattamalla Fest- tool Work -sovelluksen ohjeita.

13 Varoitussignaalit

Varoitus-signaali	Varoitussignaalin esitys Aiheuttaja Toimenpide
Optinen LED-merkkiva-lo [1-15]	Vilkkuu vihreänä Akku	tyhjä. Lataa akku.
		Väärä akku. Käytä oikeaa akkua (katso luku 4).
		Akku lian kylmä. Käytölämpötila, katso akun käytöohjeet.
	Vilkkuu punaisena Viallinen akku. - Vaihda akku.		- Kun akku on jähtnyt, tarkasta sen toimintakyky akkulaturilla.
	Palaa punaisena Akkukäytöinen jär-jestelmäimuri yli-kuumentunut		Katso luku 10.4.
			Anna akun jähtyä n. 10 minuutin ajan.
			Katso luku 11.2.
Akustinen Äänimerkki Säännöllisin väliajoin Tilavuusvirta alle			Vain polyluokassa M (katso luku 10.3).
Mouseva, alissa kak-si lyhyttä		Akun varaustila on matala.	- Lataa akku. - Asenna uusi ladattu ak-ku.

14 Huolto ja hoito

VAROITUS

Loukkaantumisvaara, sahköiskuvaara

• Irrota akku akkukaytöisesta järjestelmäimurista aina ennen kuin alat tehdä siihen liittyvià huolto- ja korjaustöita.
  Kaikki moottorin rungon avaamista edellyttavat huolto- ja korjaustyot saa antaa vainvaltuutetun huoltokorjaamon tehtavaksi.

Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyot. Lähimmän huoltopisteen voit katsoa nettiosoitteesta: www.festool.fi/huolto

Käytä vain alkuperäisiä Festool-va-raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/ huolto

Puhdista tayttotasoanturit [9] ja likasai- lio [1-9] saannollisin valiajoin.

Noudata seuraavia ohjeita:

• Anna valmistajan tai asiantuntijan tehdä vāhintään kerran vuodessa polytekninen tarkastus (esim. suodattimen vaurioiden, laitteen vuotojen ja valvontalaitteiden toimin-tavirheiden varalta).
• Jos jonkun komponentin puhdistus ei onnistu, kyseinen osa taytyh havittä. Käytä siihen ilmatiiviitta pusseja. Noudata voimassa olevia jatehuoltomäräyksiä!
• Pida akkukaytöisen järjestelmäimurin, laturin ja akun liitäntäkoskettimet puhtaina. Lisātarvikkeiden ja tyokalujen tuotenumerot voit katsoa Festool-tuoteoppaasta tai Internetosoitteesta www.festool.fi.

15 Kuljetus

Noudata seuraavia ohjeita:

• Sulje aina ennen kuljetusta akkukaytöisen järjestelmäimurin T-Loc-lukitsin.
• Kanna laitetta vain kahvan [1-1] varassa.
• Kun kuljetat akkukayttoista järjestelmäimuria autossa, kiinnitā se asiaankuuluvien

märäysten mukaan, jotta se ei siirry paikaltaan tai kaadu.

16 Ympäristö

Alä heita käytösta poistettua konetta talousjätteiden joukkoon! Toimita käytös-tä poistetut laitteet, tarvikkeet ja pak-

kaukset ympäristöystävälliseen kierrätykseen.

Noudata voimassaolevia kansallisia märärykssia.

Vain EU: käytösta poistettuja sahkö- ja elektroniikkalaitteita koskevan eurooppalaisen direktivin ja sita vastaavan kansallisen lainsäddan non mukaan loppuun käytetyt sahkötyokalut tāyty kerä erikseen talteen ja toimittaa ymparistoä saastavaan kierratykseen.

Teave REACH kohta: www.festool.com/reach

17 Yleisiä ohjeita

17.1 Bluetooth® koskevia tietoja

Heti kun laite on parikytketty Bluetooth® kautta Festool Work -sovellukseen ja suojattu yhteys on valtuutettu, laite muodostaa siitä lahtien automaattisesti yhteyden Festool Work -sovellukseen. Laite lahettä sitten säännöllisesti tilatiedot (ID, kayttötila jne.) Bluetooth® yhteydella. Tavaramerkki Bluetooth® ja logot ovatrekisteröityjä tavaramerkkejä, jotka omistaa Bluetooth SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool kayttävat lisenssillä.

17.2 Tietosuojaa koskevat tiedot

Laite sisältaa sirun, joka tallentaa automaattisesti kone- ja käytötiedot. Tallennetuista tiedoista ei voi paatellä suoraan henkilollisyttä. Tiedot voidaan lukea kosketuksetta erikoislaitteilla ja Festool käytäa saamiaan tietoja yksinomaan laitteen vianmaäritykseen, korjaus- ja takuutöhin sekä laadunparannus- ja edelleenkehitystarkoituksiin. Tietoja ei käytetä tata piedemmalle ilman asiakkaan erikseen antamaa lupaa.

Indholdsfortegnelse
