Merkki	Kärcher
Malli	HD 717 MXA Plus
Kategoria	Korkeapainepesuri
Tuotetyyppi	Kylmävesikorkeapainepesuri
Sähkönsyöttö	230 V / 50 Hz / 4,2 kW / 16 A
Suojausluokka	IPX5
Käyttöpaine	17 MPa (170 bar)
Maksimipaine	25,5 MPa (255 bar)
Vesivirtaus	11,6 l/min
Maksimi syöttöveden lämpötila	60 °C
Käyttöpaino	39 kg
Mitat (P × L × K)	455 × 400 × 890 (970) mm
Moottoriöljyn tyyppi	SAE 90 (0,20 l)
Liitäntäjärjestelmä	EASY!Lock
Letkukela	Automaattinen
Rotabuse sisältyy	Kyllä (HD...Plus-mallissa)
Paineen/virtauksen säätö	Kyllä
Äänenpainetaso	78 dB(A)
Käsi- ja käsivarsitärinä	2,9 m/s² (epävarmuus 0,8 m/s²)

Usein kysytyt kysymykset - HD 717 MXA Plus Kärcher

Kuinka laite tyhjennetään ilmasta ennen ensimmäistä käyttöä?

Ruivaa suutin irti, anna laitteen käydä, kunnes ilmakuplia ei enää tule, sammuta ja kiristä suutin takaisin. Toista tarvittaessa useita kertoja.

Kuinka käyttää pesuainetta pesurin kanssa?

Käytä vaahtosuutinta (lisävaruste). Täytä pesuainesäiliö, valitse säädin (1=heikko, 2=keskiverto, 3=tehokas), asenna vaahtosuutin pistooliin ja sumuta kuivalle pinnalle. Huuhtele sitten korkeapainesuihkulla.

Mitä tehdä, jos laite ei käynnisty?

Tarkista virtajohto, verkkojännite ja että kytkin on asennossa 'I'. Jos laite on ylikuumentunut, anna sen jäähtyä vähintään 15 minuuttia. Sähkövian sattuessa ota yhteyttä huoltoon.

Kuinka vaihtaa korkeapaineletku kelalla?

Kelaa letku kokonaan auki, lukitse kela Allen-avaimella SW10, irrota 2 ruuvia, poista lukitus, vedä turvakoukku, poista vanha letku, pujota uusi ohjausrullien läpi ja kiinnitä, kokoa sitten päinvastaisessa järjestyksessä.

Kuinka suojata laite jäätymiseltä?

Säilytä laite jäätymättömässä tilassa. Jos se ei ole mahdollista, tyhjennä vesi ja pumppaa glykolipohjaista pakkasnestettä (autotyyppinen) pumppuun enintään 1 minuutti.

Mikä on suurin käyttöpaine?

Nimelliskäyttöpaine on 17 MPa (170 bar) ja suurin ylipaine on 25,5 MPa (255 bar).

Kuinka puhdistaa veden tulosuodatin?

Irrota liitosmutteri, vedä letkuliitin suodattimineen ulos, puhdista ja huuhtele suodattimen ulkopinta, asenna takaisin. Suorita tämä toimenpide viikoittain.

Mitä moottoriöljyä käyttää ja kuinka usein se vaihdetaan?

Käytä SAE 90 -öljyä HD 717 MXA Plus -malliin (määrä 0,20 l). Vaihda öljy 500 käyttötunnin välein tai vähintään kerran vuodessa.

Kuinka laite säilytetään käytön jälkeen?

Sulje vedentulo, avaa pistoolia 5-10 sekuntia, sammuta, irrota pistoke, tyhjennä vesi, laita suutinpidike paikalleen, kela johto ja letku, ja taita ohjauskahva kasaan.

Mitkä ovat laitteen turvasymbolit?

Symbolit tarkoittavat: älä liitä juomavesiverkkoon, älä suuntaa suihkua ihmisiin/eläimiin/sähkölaitteisiin ja suojaa jäätymiseltä.

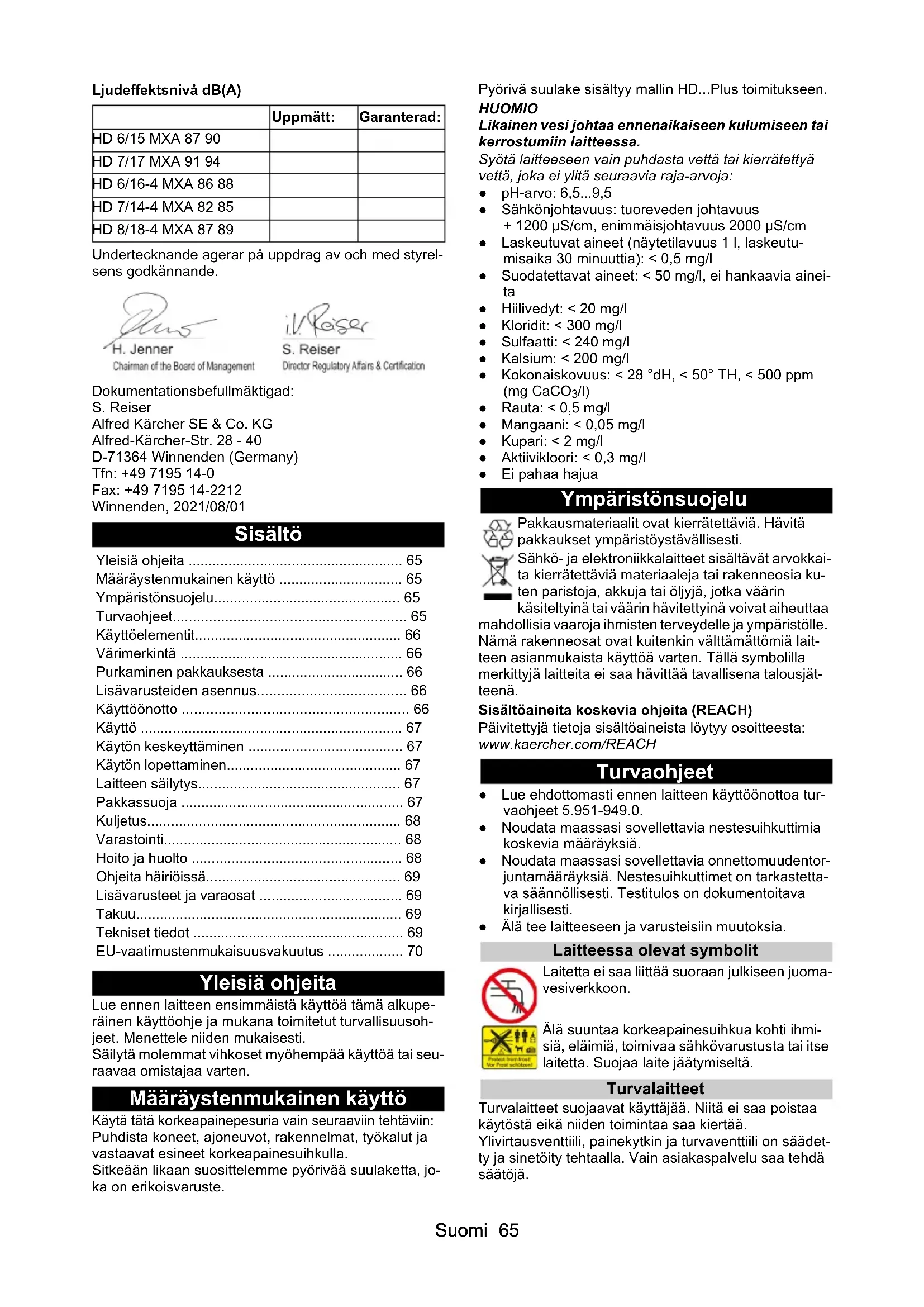

KÄYTTÖOHJE HD 717 MXA Plus Kärcher

Märäystenmukainen kayttö 65

Ymparistonsuojelu. 65

Turvaohjeet 65

Käyttoelementit. 66

Värimerkintä 66

Purkaminen pakkauksesta 66

Lisavarusteiden asennus. 66

Käytöönotto 66

Käytto 67

Käytön keskeyttäminen 67

Käytön Iopettaminen 67

Laitteen sailytys. 67

Pakkassuoja 67

Kuljetus. 68

Varastointi 68

Hoito ja houlto 68

Ohjeita hairioissa 69

Lisavarusteet ja varaosat 69

Takuu. 69

Tekniset tiedot 69

EU-vaatimustenmukaisuusvakuutus 70

Yleisiä ohjeita

Lue ennen laitteen ensimmäista käyttoä täm alkuperäinen käyttoohje ja mukana toimitetut turvallisuusohjeet. Menettele niiden mukaisesti.

Säilytä molemmat vihkoset myöhempää käytöä tai seuraavaa omistajaa varten.

Maäräystenmukainen käytto

Käytä tata korkeapainepesuria vain seuraaviin tehtäviin:

Puhdista koneet, ajoneuvot, rakennelmat, tyokalut ja vastaavat esineet korkeapainensuihkulla.

Sitkeän likaan suosittelemme pyöriväa suulaketta, joka on erikoisvaruste.

Pyörivä suulake sisältyy mallin HD...Plus toimitukseen.

HUOMIO

Likainen vesi johtaa ennenaikaiseen kulumiseen tai kerrostumiin laitteessa.

Syöta laitteeseen vain puhdata vetta tai kierratetyä vetta, joka ei ylità seuraavia raja-arvoja:

pH-arvo: 6,5...9,5
Sahkonjohtavuus: tuoreveden johtavuus +1200~ S / cm , enimmaisjohtavuus 2000 S / cm
- Laskeutuvat aineet (näytetilavuus 1 l, laskeutumisaika 30 minuuttia): < 0,5 mg/l
- Suodateettavat aineet: < 50mg/l ,ei hankaavia ainei-ta
Hiilivedyt: < 20mg / l
- Kloridit: < 300 mg/l
Sulfaatti: < 240~mg / l
Kalsium: < 200mg / l
- Kokonaiskovuus: < 28^, < 50^, < 500ppm (mg CaCO_3 / l )
Rauta: < 0.5mg / l
- Mangaani: < 0.05mg/l
Kupari: < 2mg / l
Aktiivikloori: < 0.3mg / l
- Eipahaa hajua

Ympäristönsuojelu

Pakkausmateriali olv katerratettävi. Havitta pakkaukset ymparistöystavallisesti.

Sahko- ja elektroniikkalaitteet sisälvt arvokkaita kierratettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai oljyjä, jotka vaärin

käsitetyinä tai värärn havitetyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölne. Nämä rakenneosat ovat kuitenkin valttamattomäla laiteen asianmukaisa käytöä varten. Tällä symbolilla merkittyjälitteita ei saa havittä ravallisena talousjätteenä.

Sisaltöaineita koskevia ohjeita (REACH)

Päivitetjä tietoja sisältoäineista lóytyy osoitteesta: www.kaercher.com/REACH

Turvaohjeet

• Lue ehdottomasti ennen laitteen käytöönottoa turvaohjeet 5.951-949.0.
  Noudata maassasi sovellettavia nestesuihuttimia koskevia märäyksiä.
• Noudata maassasi sovellettavia onnettomuudentor-juntamäräyksiä. Nestesuihkuttimet on tarkastettava säännöllisesti. Testitudes on dokumentoitava kirjallisesti.
• Älä tee laitteeseen ja varusteisiin mutuktosia.

Laitteessa olevat symbolit

Laitetta ei saa liittäa suoraan julkiseen juomavesiverkkoon.

Alä suuntaa korkeapainenuihkua kohti ihmisiä, elaimä, toimivaa sahkovarustusta tai itse laitetta. Suojaa laite jaatymiseltä.

Turvalaitteet

Turvalaitteet suojaavat kayttajä. Niita ei saa poistaa kaytostä eikä niiden toiminaa saa kiertä.

Ylivirtausventtiili, painekytkin ja turvaventtiili on säädety ja sinetöity tehtaalla. Vain asiakaspalvelu saa tehdä sätöjä.

Ylivirtausventtiila ja painekytkin

Kun vesimäräa vahennetaan käsiruiskupistoolin paine-ja märäsaatimen avulla, yilvirtausventtiil aukeaa ja osa vedestä virtaa takaisin pumpun imupuolelle.
Kun rajoitusvipu vapautetaan käsiruiskupistoolilla, painekytkin kytkee korkeapainepumpun pois paalta ja korkeapainesuihku pysahtyy.
Kun rajoitusvipua vedetän, pumppu kaynnistyy uudelteen.

Turvaventtiilli

Turvaventtiu aukeaa, kun salitttu kayttopaine ylittyy, ja vesi virtaa takaisin pumpun imupuolelle.

Käyttoelementit

Katso kuvasivu

① Sujoasa
②Suutin
Paine- ja märärsäädin
④ Suihkiputki EASY!Lock
⑤Käsiruiskupistooli EASY!Force
(6) Turvalukitus
⑦ Laukaisinvipu
8 Lukituksen avaus
(9) Korkeapaineletku EASY!Lock
10 Tyontoaisa, ylhaall (ulos vedettyna)
1 Letkukela
12 Tyontoaisa, alhaalla (sisaan tyonnettna)
13 Kaapelin pidike
14Suihkuputken pidike
(15)Suutinpidike pyorivalle suulakkeelle
(16)Laitekytkin
17Kotelo suihkuputkelle
18 Siivila
19Letkuliitin
20 Kristysmutteri
21 Vesilitäntä
22 Liukujalas, seisontajalas
23Vaahtosuuttimen pidike
(24)Pintapuhdistimen kuljetuspidike
25 Tyontoaisan lukituksen vapautus
Ei sisäly kaikkien laitemallien toimitukseen

Värimerkinta

• Puhdistusprosessin käyttoelementit ovat keltaisia.
• Huollon ja kunnossapidon käyttoelementit ovarktkkaan harmaita.

Purkaminen pakkauksesta

1. Tarkasta pakkauksen sisälto purkaessasi pakkauksen.
2. Ilmoita kuljetusvahingoista heti myyjalle.

Lisavarusteiden asennus

Huomautus

EASY!Lock-järjestelmä yhdistäa componentit pikakier-teellä vain yhdellä kierrolla nopeasti ja turvallisesti.

1. Aseta korkeapainesuutin suihkuputkeen.
2. Asenna kiristysmutteri ja kirista kasin (EASY!Lock).
3. Yhdistä suihkuputki käsiruiskupistooliin ja kirista käsin (EASY!Lock).

Kuva A

1. Kiinnitä tukijalka 2 ruuvilla. Kuva B
2. Kiinnitä tukijalka laitteeseen kahdella kiinnikkeellä. Lyö kiinnikkeet vasaralla vasteeseen saakka. Kuva C

①Kiinnike

1. Yhdista korkeapaineletku käsiruiskupistoolin ja kiriista kasin (EASY!Lock).

Käytöönotto

Sahkoliitanta

VAARA

Sahköiskun aiheuttama loukkaantumisvaara

Yhdistä laite pistokkeella sahkoverkoon. Ei-irrottavissa oleva liitanta sahkoverkoon on kielletty. Pistoketta kaytetaan irrottamiseen verkosta.

Katso liitäarvot typpikilvesta tai teknisistä tiedoista.

1. Kelaa verkkokaapeli auki ja aseta lattiale.
2. Yhdistä verkkopistoke pistorasiaan.

Vesilitantä

Liitävaesijohtoon

△VAROITUS

Likaisen veden paluuvirtauksen juomavesiverkkoon aiheuttama terveydellinen vaara.

Noudata vesiyhtion märäyksiä.

Sovellettavien märäysten mukaisesti laitetta ei saa koskaan käytta ilman järestelmäerotinta juomavesilverkossa. Käytä KÄRCHERin järestelmäerotinta tai vaihtohtoisesti standardin EN 12729 typpi BA mukaista järestelmäerotinta. Järestelmäerottimen kautta virrannut vesi ei enaa ole juomakelpoista. Liita järestelmäerotina aina vedensyöttöön, ei koskaan suoraan laitteen visilitäntaan.

1. Tarkasta vedensyöton tulopaine, tulolämpötila ja tulomärä. Vaatimukset, katso kappale Tekniset tiedot.

2. Yhdista järestelmäerotin ja laitteen vesilitäntä letkulla (vahimmäispituus 7,5 m, vahimmäishalkaisija 1"). Tuloletku ei sisally toimitukseen.

3. Avaa veden tulo.

Veden imeminen saillostä

1. Kiinnitta imuletku (tilausnummer 4.440-207.0) ja suodatin (tilausnummer 4.730-012.0) vesilitiantaan.
2. Ilmaa laite.

Laitteen ilmanpoisto

1. Irrota suutin suihkuputkesta.
2. Anna laitteen käydä, kunnes ulos tulevassa vedessä ei ole kuplia.
3. Jos ilmanpoistossa on ongelmia, anna laitteen käy-dä 10 sekuntia ja kytke se sitten.POIS paalta.Toista menettely useita kertoja.
4. Kytke laite pois pälättä.
5. Kiinnitä jälleen suutin.

Käytto

VAARA

Korkeapaineisen vesisuihkun aiheuttama loukkaantumisvaara

Älä koskaan kiinnitta rajoitusvipua ja varmistusvipua pa-netttuun asentoon.

Alä käytä käsiruiskupistoola, jos varmistusvipu on pa-nettuna.

Työnnä käsiruiskupistoolin turvalukitus eteen ennen kaikkia laitteella tehtäviä toitä.

Automaattinen letkukela

Laitteen varustukseen kuuluu automaattinen letkukela.

Letkun kelaaminen auki

1. Vedä letku ulos.

2. Kun vapautat otteen, letkukela lukittuu.

Letkun kelaaminen kiinni

1. Veda letkua hiukan ulos ja vapauta sitten ote. Letkukela kelaa letkun automaattisesti kokoon.

2. Säatele kelausnopeutta ohjaamalla letkua.

Käsiruiskupistoolinavaaminen/sulkeminen

1. Käsiruiskupistoolinavaaminen: Paina varmistusvipua ja rajoitusvipua.

2. Käsiruiskupistoolin sulkeminen: Vapauta varmistusvipu ja rajoitusvipu.

Käytö korkeapaineella

Laitetta voi käytää pystyssa tai poikittain.

Huomautus

Laitteessa on painekytkin. Moottori käynnistyy vain, jos käsiruiskupistooli on avattu.

1. Vedä korkeapaineletku kokonaan pois letkukelalta.
2. Kytke laitekytkin asentoon "I".
3. Vapauta käsiruiskupistoolin lukitus tyontämällä käsiruiskupistoolin turvalukitus kokonaan taakse.
4. Avaa käsiruiskupistooli.
5. Jos laitteessa on paine- ja maäräsäädin: Sääda työpaine kaantamälla paine- ja maäräsäädinta.

Käytö puhistusaineiden kanssa

Huomautus

Käytöön puhdistusaineen kanssa vaaditaan sailiöllinen vaahtoputki (lisävaruste).

△VAROITUS

Puhdistusaineiden värän käsittelyn aiheuttamaterveydellinen vaara

Noudata puhdistusaineen turvaohjeita.

HUOMIO

Soveltumattomat puhdistusaineet voivat vauroiitta a laitetta ja puhdistettavaa kohdetta.

Käytä vain KÄRCHERin hyväksymää puhdistusainetta.

Noudata puhdistusaineen annihilatusuusituksa ja ohjeita.

Käytä puhdistusaineita säasteliäästi ympäristön suojellemiseksi.

KÄRCHER-puhdistusaineet takaavat Häiriottoman työskentelyn. Pyyda meiltä lisää ohjeita tai tilaa meiltä luettelo tai puhdistusaineiden esittelyhtiset.

Kuva D

①Vaahtosuutin
② Sailio
3 Lappasarja

Puhdistusaineen sekoitus: 3=suuri, 2=keskitaso, 1=vahäinen

muletku

5 Kāsiruiskupistooli EASY!Force

1. Irrota sailiio.
2. Aseta haluamasii lappi imulektuun.
3. Täytä puhdistusainetta säiliöön.
4. Kiinnita sailiö vaahtosuutttimeen.
5. Irrota suihkuputki käsiruiskupistoolista.
6. Kiinnitä vahtosuutin käsiruiskupistooliin ja kirista kasin.
7. Ota korkeapainenpesuri kayttoen.

Suositellut puhdistusmenetelmat

1. Suihkuta puhistusainetta hieman kuivalle pinnalle ja anna vaikuttaa (ei kuivua).
2. Huuhtele lika pois korkeapainesuihkulla.

Vaahtoputken huuhteleminen

Vaahtoputki on huuhdeltava kayton jälkeen puhdistusainkeerrostumien välttämiseksi.

1. Irrota sāliö.
2. Kaada puhistusaine takaisin pakkaukeensa.
3. Täytä sailiö puhtaalla vedellä.
4. Kiinnita sailiö vaahtosuutttimeen.
5. Käytä vaahtosuutinta n. 1 minuutin ajan huuhdellaksesi puhdistusainejaamat pois.
6. Tyhjenna sailiö.

Käytön keskeyttäminen

1. Sulje kāsiruiskupistooli, laite kytskytyy pois päältä.
2. Varmista käsiruiskupistooli työntämällä turvalukitus eteen.

Huomautus

Kun laite kytketaan pois paalta, vedenpaine laskee n.
70%. Tällöin käsiruiskupistoolin käyttovoima pienenee ja laitteen käyttoikä pitenee.

Käytön jatkaminen

1. Vapauta käsiruiskupistoolin lukitus työntämällä turvalukitus kokonaan taakse.
2. Avaa käsiruiskupistooli ja laite käynnistyy uudel-teen.

Käytön Iopettaminen

1. Sulje veden tulo.
2. Avaa käsiruiskupistooli.
3. Kännä laitekytkin asentoon "I" ja anna laitteen käy-dä 5-10 sekuntia.
4. Sulje käsiruiskupistooli.
5. Kännä laitekytkin asentoon "0/OFF".
6. Irrota verkkopistoke vain kuivin kasin pistorasiasta.
7. Irrota veden tulo.
8. Avaa käsiruiskupistooli, kunnes laite on paineeton.
9. Varmista käsiruiskupistooli työntämällä turvalukitus eteen.

Laitteen sailytys

1. Aseta suihkuputki ja käsiruiskupistooli suihkuputken koteloon ja lukitse suihkuputken pidikkeeseen.
2. Kelaa verkkokaapeli kaapelipidikkeen ymprille.
3. Kelaa korkeapaineletku letkukelaan.
4. Paina tyontoaisan lukituksen vapautusta ja tyonnä tyontoaisa sisään.

Pakkassuoja

HUOMIO

Jäatyminen rikkoo laitteen, jos vettä ei ole poistettu kokonaan.

Säilytä laite paikassa, jossa se ei paäse jätymän.

Jos jaatymiseltä suojattu sailytys ei ole mahdollista:

1. Laske vesi pois.
2. Pumppaa laitteen Iapi tavallista pakkassuoja-aineta.
3. Anna laitteen käydä enintään 1 minuutti, kunnes pumppu ja letkut ovat tyhjia.

Huomautus

Käytä tavanomaista ajoneuvoille tarkoitettua pakkassuoja-ainetta, jossa on glykolia. Noudata pakkassuojaaineen valmistajan antamia käsittelyohjeita.

Kuljetus

△VARO

Loukkaantumisvaara, vaurioitumisvaara

Huomioi kuljetettaessa laitteen paino.

HUOMIO

Vaurioitumisvaara

Suojaa käsiruiskupistoolin rajoitusvipu vauroilta.

1. Ajoneuvossa kuljettaessa varmista laite sovellettavien märäysten mukaisesti liukumisen ja kaatumisen estämiseksi.
2. Kuljetettaessa pitkiä matkoja vedä laitteen työntöaisa sen taakse.
3. Noustaessa portaita vedä laitetta porras portaalta.
   Liukujalakset suojaavat koteloa vauroilta.

Pintapuhdistimen kuljetuspidike

1. Aseta pintapuhdistimen välikappale korkeapainepe-surin kuljetuspidikkeeseen.
2. Kierra kirstymutteria noin 1 kierros.

Varastointi

△VARO

Loukkaantumisvaara, vaurioitumisvaara.

Huomioi varastoitaessa laitteen paine.

1. Säilytä laite vain sisatiloissa.

Hoito ja houlto

VAARA

Odottamatta käynnistyvä laite ja sahköisku aiheuttavat loukkaantumisvaaran.

Kytke laite pois pälä ennen kaikkia laitteella tehtävi töitä ja irrota verkkopistoke.

Turvatarkastus/huoltosopimus

Voit sopia jalleenmyyyjan kanssa saannollisesta turvatarkastuksesta tai tehdahuoltosopimuksen. Kysy ohjeita.

Ainaennenkayttoa

1. Tarkasta, onko liitantäkaapelissa vauroiota. Vaihdata vauroitunut kaapeli valittomästi valtuutetulla asia-kaspalvelulla tai sahköalan ammattilaisella.
2. Tarkasta, onko korkeapaineletkussa vauroiita. Vaihda vauroitunut korkeapaineletku valittomasti.
3. Tarkasta laitteen tiiviys. 3 pisaraa vettä minuutissa on sallittu. Jos vuoto on merkittävä, ota yhteyttä asiakaspalveluun.

Vikoittain

1. Puhdista vesilittann sivilä.

Vesiliitannsiiivilanpuhdistaminen

1. Irrota kiristysmutteri.
2. Irrota letkuliitin ja siivilä.
3. Puhdista siivila ulkoisesti ja huuhte se.

Ohje: Kohdista letkuliittimen kuusio laitteen liitantaan.

1. Aseta letkuliitin ja siivilä.
2. Kirista kirstystymutteri.

500 käytötunnin välein, vähintään vuosittain

1. Huollata laite asiakspalvelulla.
2. Vaihda oljy.

Öljyn vaihtaminen

Huomautus

Oljymäärä ja -laji, katso kappale Tekniset tiedot

1. Irrota 4 ruuvia.

2. Poista laitesuoja. Kuva E

3. Kännä oljynpoistoletku alan ja pidä sitä oljynkerä-yssailion pällä.

4. Irrota tulppa öljynpoistoletkusta.
5. Irrota kansi.
6. Poista vaahtouvi öljysäiliösta.

7. Odota, kunnes öljy on valunut kokonaan pois. Kuva F

8. Aseta tulppa oljynpistoletkuun.

9. Kännä oljynpoistoletku ylos ja lukitse se.
10. Täytä märitetty öljymäärä.
11. Aseta vaahtomuovi oljysaillioen.
12. Laita kansi ja paina se tiukasti kiinni. Kuva G

Korkeapaineletkun vaihtaminen

△VAROITUS

Loukkaantumisvaara

Letkukela voi pyörähtä odottamatta erittäin nopeasti, kun lukitus irtoaa.

Noudata huolellisesti jäljempänä olevia vaiheita ja kiin-nitä letkukela kuvatulla ravall.

1. Nosta letkukelan kansi pois ruuvitaltalla. Kuva H

1Kansi

1. Vedä korkeapaineletku kokonaan pois letkukelalta.
2. Työnnä kuusiokoloavain AV 10 kotelon kuusikulmaisen aukon lapi. Työnnä avain niin pitkälle, etta letku-kela lukkiutuu.

Kuva I

①Aukko, kuusikulmainen

1. Irrota 2 ruuvia.

Kuva J

1 Ruuvi
② Korkeapaineletku
3 Letkunpysaytin

1. Poista letkunpysaytin korkeapaineletkusta.
2. Vedä lukitussalpa ulos.

Kuva K

①ukitussalpa
2.Letkuliitanta
③ Korkeapaineletku

1. Vedä korkeapaineletku letkuliitannastä.
2. Pujota uusi korkeapaineletku kahden letkunohjaustelan lapi ja tyonnä se letkuliitantaan. Huomioi letkukelan pyorimissunta.

Kuva L

(1) Letkunohjaustela

1. Aseta lukitussalpa letkuliitantäan.
2. Tarkista, etta kaikki aluslevyt ovat paikoillaan luki-tussalvan takana.
3. Kiinnitä letkunpysäytin korkeapaineletkun toiseen päähan. Etäisyys letkun päästä noin 1 m (korkeapainepistooliin).
4. Pidä letkukelasta kiinni ja poista kuusiokoloavain.
5. Avaa letkukelan lukitus vetamalla korkeapaineletkusta ja anna korkeapaineletkun rullata auki hitaasti. Rajoita rullausnopeutta pitamalla kiinni letkusta.
6. Aseta kansi takaisin paikalleen.

Ohjeita häiriöissä

VAARA

Odottamatta käynnistyvä laite ja sahköisku aiheuttavat loukkaantumisvaaran.

Kytke laite pois pälä ennen kaikkia laitteella tehtävi töitä ja irrota verkkopistoke.

Anna vain valtuutetun asiakaspalvelun tarkastaa ja korjata sahköosat.

Ota yhteyttä valtuutettuun asiakspalveluun sellaisten Häiriöden tapauksessa, joita ei ole mainittu tassä kappaleessa, épäsylvyyksien tapauksessa ja jos niin on nimenaan ohjeistetty.

Laite ei käynnisty

• Tarkasta, onko liitäntäkaapelissa vaurioita.
  Tarkasta verkkojannite.
• Jos laite on ylikuumentunut:
  a Aseta laitekytkin asentoon "0".
  b Anna laitteen jähtyä vähintään 15 minuuttia.
  c Aseta laitekytkin asentoon "1".
  Sahkovian tapauksessa ota yhteyttä asiakspalveluun.

Laitteeseen ei muodostu painetta

• Tarkista suuttimen koko. Vaaditut koot, katso kappale Tekniset tiedot.
• Ilmaa laite, katso kappale Laitteen ilmanpoisto.

Puhdista vesilitannsiivila.
- Tarkista veden tulomäär. Vaaditut märät, katso kappale Tekniset tiedot.
- Puhdistasuutin.
- Ota tarvittaessa yhteyttä asiakaspalveluun.

Pumppu vuotaa

Enintaan 3 pisaraa vetta minuutissa on salittu.
- Jos laite vuotaa tata enemman, anna asiakaspalvelun tarkastaa se.

Pumppu nakuttaa

• Tarkasta vesijohdon tiiviys.
• Ilmaa laite, katso kappale Laitteen ilmanpoisto.
• Ota tarvittaessa yhteyttä asiakspalveluun.

Puhdistusainetta lian vahan

Tayta vahtosuuttimen sailiö.
- Aseta suurempi lappi imulektkuun.
- Tarkista, onko imulektkussa ja vaahtosuuttimessa puhdistusainekerrostumia. Poista kerrostumat haa-lealla vedellä.

Lisavarusteet ja varaosat

Käytä vain alkuperäisiä lisavarusteita ja alkuperäisiä varasaia, sillä ne varmistav laitteen turvallisen ja Häiriöttoman kayton.

Tietoja lisavarusteista ja varaosista loytyy osoitteesta www.kaercher.com.

Takuu

Jokaisessa maassa ovat voimassa vastaavan mynti-yhtion julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät hairiot takuuajan kuluessa mak-sutta, jos hairiöden syynä ovat olleet materialai- tai val-mistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jalleenmyyjän tai lahimpään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)

Tekniset tiedot

		HD 6/15 MXA	HD 6/15 MXA	HD 7/17 MXA	HD 6/ 16-4 MXA	HD 7/ 14-4 MXA	HD 7/ 16-4 MXA	HD 8/ 18-4 MXA
Maaversio
M a a	E	U	C	H	E	U	E	U	E
Sähköliiitäntä
Jännite	V				230			230
Vaihe	~	1	1	3	1	1	3	3
Taajuus	Hz	50	50	50	50	50	50	50
Liitäntäteho	kW	3,1	2,3	4,2	3,3	3,4	4,2	4,6
Kotelointiluokka		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Verkkosulake (hidas)	A	16	10	16	16	16	16	16
Jatkojohto 30 m	mm²	2,5	2,5	2,5	2,5	2,5	2,5	2,5
Vesiliitäntä
Tulopaine (enint.)	MPa	1	1	1	1	1	1	1
Tulolämpötila (enint.)	°C	60	60	60	60	60	60	60
Tulomäärä (väh.)	l/min	13	13	15	13	15	15	16
Imunostokorkeus (enint.)	m	0,5	0,5	0,5	0,5	0,5	0,5	0,5
Laitteen tehotiedot
Vakiosuuttimen suutinkoko		033	038	040	034	043	042	042
Käytöpaine	MPa	15	12	17	16	14	16	18

	HD 6/15 MXA	HD 6/15 MXA	HD 7/17 MXA	HD 6/ 16-4 MXA	HD 7/ 14-4 MXA	HD 7/ 16-4 MXA	HD 8/ 18-4 MXA
Käytöpaine (enint.) MPa 22,5 18 25,5 24 21 24 27
Pumppausmärä, vesi l/min 9,3 9,6 11,6 9,9 11,5 11,6 12,5
Käsiruiskupistoolin rekylylivoima N 28,6 28,6 35,5 30 32,2 34,5 41,8
Mitat ja painot
Tyypillinen käytöpaine kg 37 37 39 45 46 46 48
Pituus	mm	455	455	455	455	455	455
Leveys	mm	400	400	400	400	400	400
Korkeus, työntöaisa alhaalla, (ylhäl- lä)	mm 890 (970)	890 (970)	890 (970)	890 (970)	890 (970)	890 (970)	890 (970)
Öljymäärä	I	0,25 0,25 0,20 0,35 0,35 0,35 0,35
Öljylaatu		15W40	0W40	SAE 90	0W40	0W40	SAE 90
Märerityt arvot EN 60335-2-79 mukaan
Käsi-kasiversi-tärinäarvo	m/s2	2,8 2,8 2,9 2,8 2,7 2,5 2,3
Epävarmuus K	m/s2	0,8 0,8 0,8 0,9 0,8 0,7 0,7
Äänenpoinetaso LpA	dB(A)	74	74	78	72	69	72
Epävarmuus KpA	dB(A)	3	3	3	3	3	3
Äänen tehtotos LWA + epävarmuus KWA	dB(A)	90	90	94	88	85	89
Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I osan 2 (12): j) mukaan Olkeus tekniisinn muutokiin sidätätan.
TUote: Korkeapainepesuri Typ: 1.150-xxx Typ: 1.151-xxx Typ: 1.524-xxx
Sovellettavat EU-direktivit 2000/14/EY 2006/42/EY (+2009/127/EY) 2011/65/EU 2014/30/EU 2009/125/EY
Sovellettu assetus (sovelletut asetukset) (EU) 2009/1781
Sovellettut yhdennukalistetut standardit EN 60335-1 EN 60335-2-79
EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015 EN 62233: 2008 EN 61000-3-2: 2014 HD 6/15, HD 7/17, HD 8/18 EN 61000-3-3: 2013 HD 7/14 EN 61000-3-11: 2000
Sovellettu vaatimustemukaisuuden arvointime- nettely 2000/14/EY: liite V

Vigastusoht, kahjustusoht.

Lulitage enne koki toid seade valja ja tommake vorgupistik valja.

Lisavarustus ja varuosad

Augstspiediena udens struklas raditi savainojuma draudi

Nekad renofiksejiet sprudu un fiksacijas sviru eksplaatacijas pozicija.

Neizmantojiet augstspiediena pistoli, ja ir bojata fiksaci-jas svira.

Pirms uzsa kat darbus pie iierces, pabidiet uz prieksu augstspiediena pistoles drosinataju.

Irenginio nepavyksta paleisti
