KÄYTTÖOHJE HD 7114 Classic Kärcher

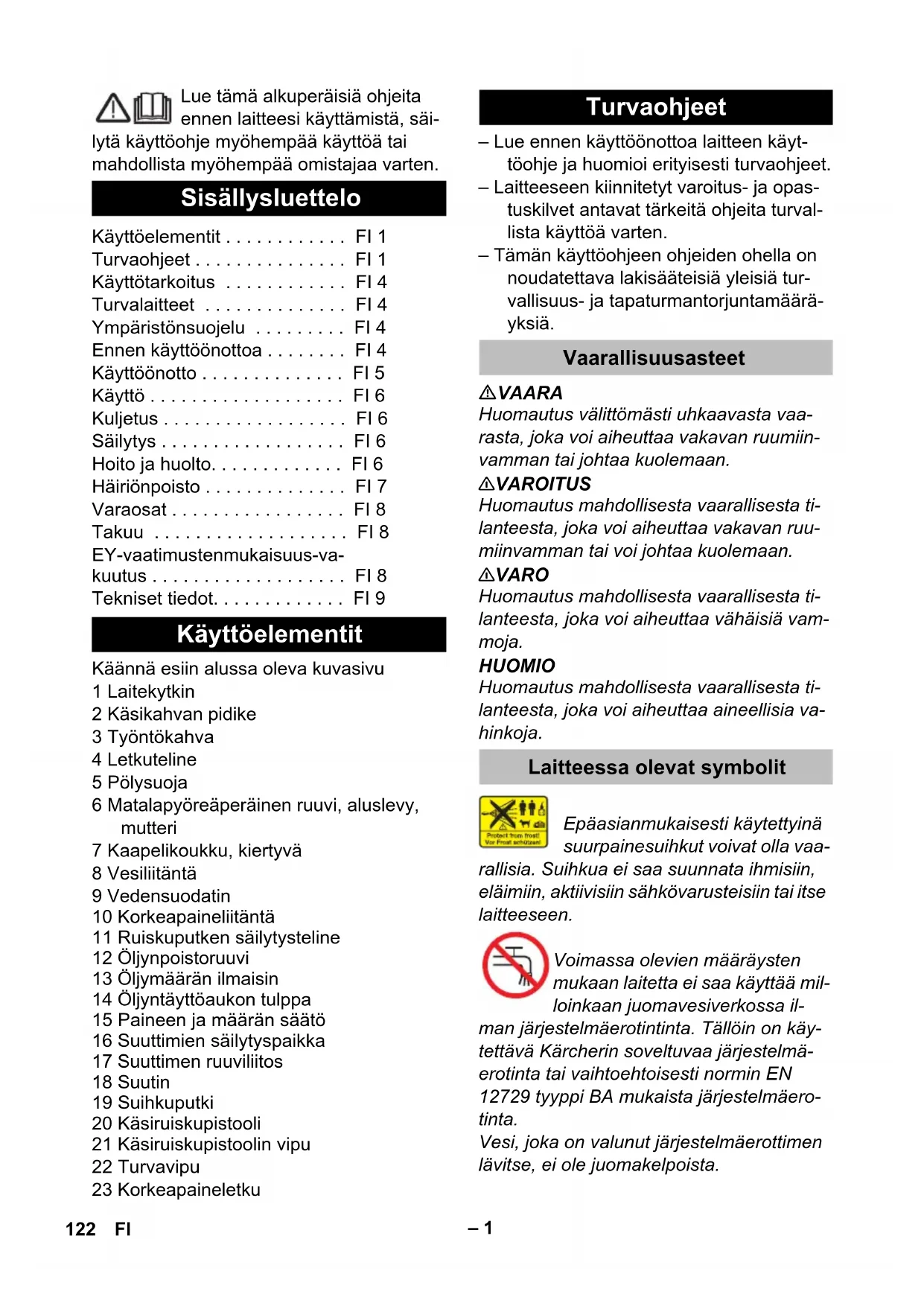

dB(A) 95 93 Drivmedel Oljemängd l 0,4 Oljesorter -- 15W40 Mått och vikt Längd mm 700 Bredd mm 455 Höjd mm 1010 Vikt kg 55,4 60,9 Orsak till undantag enligt förordning (EU) 2019/1781 bilaga I avsnitt 2 (12): j) 121SV– 1 Lue tämä alkuperäisiä ohjeita ennen laitteesi käyttämistä, säi- lytä käyttöohje myöhempää käyttöä tai mahdollista myöhempää omistajaa varten. Käännä esiin alussa oleva kuvasivu 1 Laitekytkin 2 Käsikahvan pidike 3 Työntökahva 4 Letkuteline 5 Pölysuoja 6 Matalapyöreäperäinen ruuvi, aluslevy, mutteri 7 Kaapelikoukku, kiertyvä 8 Vesiliitäntä 9 Vedensuodatin 10 Korkeapaineliitäntä 11 Ruiskuputken säilytysteline 12 Öljynpoistoruuvi 13 Öljymäärän ilmaisin 14 Öljyntäyttöaukon tulppa 15 Paineen ja määrän säätö 16 Suuttimien säilytyspaikka 17 Suuttimen ruuviliitos 18 Suutin 19 Suihkuputki 20 Käsiruiskupistooli 21 Käsiruiskupistoolin vipu 22 Turvavipu 23 Korkeapaineletku – Lue ennen käyttöönottoa laitteen käyt- töohje ja huomioi erityisesti turvaohjeet. – Laitteeseen kiinnitetyt varoitus- ja opas- tuskilvet antavat tärkeitä ohjeita turval- lista käyttöä varten. – Tämän käyttöohjeen ohjeiden ohella on noudatettava lakisääteisiä yleisiä tur- vallisuus- ja tapaturmantorjuntamäärä- yksiä. VAARA Huomautus välittömästi uhkaavasta vaa- rasta, joka voi aiheuttaa vakavan ruumiin- vamman tai johtaa kuolemaan. 몇 VAROITUS Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vakavan ruu- miinvamman tai voi johtaa kuolemaan. 몇 VARO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa vähäisiä vam- moja. HUOMIO Huomautus mahdollisesta vaarallisesta ti- lanteesta, joka voi aiheuttaa aineellisia va- hinkoja. Epäasianmukaisesti käytettyinä suurpainesuihkut voivat olla vaa- rallisia. Suihkua ei saa suunnata ihmisiin, eläimiin, aktiivisiin sähkövarusteisiin tai itse laitteeseen. Voimassa olevien määräysten mukaan laitetta ei saa käyttää mil- loinkaan juomavesiverkossa il- man järjestelmäerotintinta. Tällöin on käy- tettävä Kärcherin soveltuvaa järjestelmä- erotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäero- tinta. Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista. Sisällysluettelo Käyttöelementit . . . . . . . . . . . . FI 1 Turvaohjeet . . . . . . . . . . . . . . . FI 1 Käyttötarkoitus . . . . . . . . . . . . FI 4 Turvalaitteet . . . . . . . . . . . . . . FI 4 Ympäristönsuojelu . . . . . . . . . FI 4 Ennen käyttöönottoa . . . . . . . . FI 4 Käyttöönotto . . . . . . . . . . . . . . FI 5 Käyttö . . . . . . . . . . . . . . . . . . . FI 6 Kuljetus . . . . . . . . . . . . . . . . . . FI 6 Säilytys . . . . . . . . . . . . . . . . . . FI 6 Hoito ja huolto. . . . . . . . . . . . . FI 6 Häiriönpoisto . . . . . . . . . . . . . . FI 7 Varaosat . . . . . . . . . . . . . . . . . FI 8 Takuu . . . . . . . . . . . . . . . . . . . FI 8 EY-vaatimustenmukaisuus-va- kuutus . . . . . . . . . . . . . . . . . . . FI 8 Tekniset tiedot. . . . . . . . . . . . . FI 9 Käyttöelementit Turvaohjeet Vaarallisuusasteet Laitteessa olevat symbolit 122 FI– 2 Laitteessa on kuumia pintoja, jot- ka voivat aiheuttaa palovammoja. Sähköiskun vaara. Kotelon saa avata vain pätevä sähköasentaja. – Tyyppikilvessä ilmoitetun jännitteen on oltava sama kuin jännitelähteen jännite. – Pistorasian vähimmäisetäisyys (katso Tekniset tiedot). – Suojausluokka I - laitteen saa liittää vain asianmukaisesti maadoitettuun jännitelähteeseen. – Suosittelemme, että laite kytketään vain sellaiseen pistorasiaan, joka on varmis- tettu 30 mA:n vuotovirta-suojakytkimellä. – Valmistajan määrittämää liitosjohtoa on käytettävä, tämä pätee myös silloin, kun johtoa uusitaan. Tlausnumero ja tyyppi, katso käyttöohjeesta. – Tarkasta aina ennen käyttöä, että liitos- johto ja virtapistoke ovat ehjät. Anna valtuutetun asiakaspalvelun/sähköalan ammattilaisen välittömästi vaihtaa vau- rioitunut liitosjohto. – Laitteen liittäminen on sallittu ainoas- taan sähköliitäntään, joka on sähkö- asentajan toimesta asennettu IEC 60364-1:n mukaisesti. – Mahdollinen virtapiikki laitetta käynnis- tettäessä aiheuttaa lyhyen jännitteen alenemisen. – Joissakin tilanteissa jännitteen alene- minen saattaa vaikuttaa myös muihin laitteisiin ja niiden käyttöön. – Älä koskaan tartu märillä käsillä virta- pistokkeeseen. – Huomioi, että verkko- tai jatkojohtoa ei vahingoiteta eikä vaurioiteta yliajamal- la, puristamalla, vetämällä tai muulla vastaavalla tavalla. Suojaa verkkojohto kuumuudelta, öljyltä ja teräviltä kulmilta. – Jatkojohdon johtimien poikkileikkaus- ten tulee olla käyttöohjeessa annettujen pinta-alojen mukaiset ja johdon tulee olla roiskevesisuojattu. Verkko-/jatko- johdon liitos ei saa olla vedessä. – Verkkojohdon ja jatkojohdon liittimen on oltava vesitiiviitä, eivätkä ne saa maata vedessä. Pistorasia ei saa maata lattial- la. Suosittelemme kaapelikelojen käyt- tämistä sen takaamiseksi, että pistora- siat ovat vähintään 60 mm alustan ylä- puolella. – Sopimattomat jatkojohdot voivat olla vaarallisia. Käytä ulkona vain tarkoituk- seen hyväksyttyjä ja vastaavasti merkit- tyjä jatkojohtoja, joissa on riittävä joh- don poikkileikkaus. – Tarkasta säännöllisesti, että sähkökaa- peli ei ole vahingoittunut, esim. halkea- mia tai eristeen vanhenemisilmiöitä. Jos havaitaan vahingoittuminen, kaa- peli on korvattava uudella ennen jatko- käyttöä. – Vaihdettaessa verkko- tai jatkokaapeli- en pistokkeita täytyy roiskevesisuojan toimivuuden ja mekaanisen lujuuden pysyä samanlaatuisina. – Laitteen puhdistukseen ei saa käyttää ve- siletkua tai korkeapainepesuria (oikosul- kuvaara tai muu vaurioitumisvaara). – Laitetta ei saa käyttää alle 0 °C lämpö- tiloissa. – Noudata vesilaitoksesi määräyksiä. – Kaikkien liitosletkujen liittimien tulee olla tiiviit. – Korkeapaineletku ei saa olla vaurioitu- nut. Vaurioitunut korkeapaineletku on vaihdettava välittömästi uuteen. Vain valmistajan suosittelemia letkuja ja liitti- miä saa käyttää. Katso tilausnumero käyttöohjeesta. – Ennen lailleen käyttöä on tarkistettava yhdessä toimintalaitteiden kanssa, että se on asianmukaisessa kunnossa ja käyttöturvallisuus on taattu. Älä käytä laitetta, jos jokin liitäntäjohto tai laitteen tärkeät osat ovat vahingoittu- neet, esim. turvalaitteet, korkeapaine- letkut, käsiruiskupistoolit. Sähköliitäntä Vesiliitäntä Käyttö 123FI– 3 – Älä koskaan ime liuotinpitoisia nesteitä tai laimentamattomia happoja tai liuotti- mia! Niihin kuuluvat esim. bensiini, vä- rinohennusaineet tai lämmitysöljy. Ruiskutussumu on erittäin herkästi syt- tyvää, helposti räjähtävää ja myrkyllistä. Älä käytä asetonia, laimentamattomia happoja eikä liuottimia, koska ne syö- vyttävät laitteessa käytettyjä materiaa- leja. – Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. Käyttö räjähdysalttiissa tiloissa on kiel- letty. – Laitteen on seisottava tasaisella, tuke- valla alustalla. – Jos laitteen käyttöohjeessa (teknisissä tiedoissa) äänen painetasoksi on ilmoi- tettu yli 80 dB(A), on käytettävä kuulon- suojaimia. – Kaikkien työalueella olevien sähköä johtavien osien on oltava roiskevesi- suojattuja. – Käsiruiskupistoolin liipaisinta ei saa lu- kita käytön aikana. – Käytä sopivia suojavaatteita ja suojala- seja takaisin ruiskuvalta vedeltä tai lial- ta suojaamiseksi. – Epäasianmukaisesti käytettyinä suur- painesuihkut voivat olla vaarallisia. Suihkua ei saa suunnata ihmisiin, eläi- miin, jännitteellisiin sähkövarusteisiin tai itse laitteeseen. – Älä suuntaa suihkua muihin ihmisiin tai itseesi vaatteiden tai kenkien puhdista- miseksi. – Ajoneuvon renkaita/renkaiden venttiile- jä saa ruiskuttaa vain 30 cm:n vähim- mäisetäisyydeltä. Korkeapainesuihku voi vaurioittaa ajoneuvon renkaita/ren- kaiden venttiilejä. Ensimmäinen merkki vaurioitumisesta on renkaan värin muuttuminen. Vaurioituneet ajoneuvo- jen renkaat ovat vaarallisia. – Asbestipitoisia ja muita sellaisia materi- aaleja, jotka sisältävät terveydelle vaa- rallisia aineita, ei laitteessa saa puhdis- taa. – Loukkaantumisvaara lyhyitä ruiskuput- kia käytettäessä, koska käsi voi vahin- gossa joutua kosketuksiin korkeapai- neisen vesisuihkun kanssa. Jos käytet- tävä ruiskuputki lyhyempi kuin 75 cm, pistesuihkusuutinta tai roottorisuutinta ei saa käyttää. – Puhdistettavalle pinnalle on ennen puh- distusta suoritettava riskiarviointi, jotta saadaan määritettyä turvallisuuteen ja terveyteen liittyvät suojausvaatimukset. Sitten on ryhdyttävä vastaaviin tarvitta- viin suojaustoimenpiteisiin. – Älä avaa kantta moottorin käydessä. – Anna letkujen jäähtyä kuumavesikäy- tön jälkeen tai käytä laitetta hetken ai- kaa kylmällä vedellä. – Pitempien käyttötaukojen aikana pää- kytkin/laitekytkin kytketään pois tai verkkopistoke irrotetaan. – Käyttäjän on käytettävä laitetta tarkoi- tuksenmukaisesti. Käyttäjän on huomi- oitava paikalliset olosuhteet ja työsken- nellessään laitteella kiinnitettävä huo- miota muihin henkilöihin, erityisesti lap- siin. – Älä koskaan jätä laitetta ilman valvon- taa silloin, kun se on käynnissä. – Laitetta saavat käyttää vain koulutuk- sen saaneet henkilöt tai sellaiset henki- löt, jotka ovat osoittaneet kykenevänsä käyttämään laitetta ja, jotka ovat erityi- sesti saaneet tehtäväkseen laitteen käyttämisen. Lapset tai alaikäiset eivät saa käyttää laitetta. – Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käytettäväksi, joilla on ra- joittuneet fyysiset, aistilliset tai henkiset kyvyt. – Lapset tai henkilöt, jotka eivät ole saa- neet opastusta asiaan, eivät saa käyt- tää laitetta. – Älä käytä laitetta, jos suihkun kantomat- kan sisällä on muita henkilöitä, jollei heidän päällään ole suojavarustusta. – Lapsia on valvottava sen varmistami- seksi, että he eivät leiki laitteen kanssa. Käyttö 124 FI– 4 – Käytä aina tarkoitukseen soveltuvia kä- sineitä työskennellelläsi laitteella. – Ruiskuputkesta ulostuleva vesisuihku aiheuttaa takaisintyöntövoiman. Kul- maan taitettu ruiskuputki aiheuttaa ylös- päin suuntautuneen voiman. Pidä tuke- vasti kiinni ruiskuputkesta ja pistoolista. – Kun käytetään kulmataitoksen omaavia ruiskutuslaitteita, takaisintyöntö- ja kier- tovoimat voimat muuttua. Laitteen moottori on sammutettava kulje- tuksen ajaksi ja laite on kiinnitettävä huolel- lisesti. – Ennen puhdistusta, huoltoa ja osien vaihtoa laite on kytkettävä pois päältä ja verkkokäyttöisissä laitteissa pistoke on irrotettava verkkorasiasta. – Korkeapainejärjestelmä on tehtävä pai- neettomaksi ennen kaikkia laitteeseen tai varusteisiin kohdistuvia töitä. – Laitteen korjaustöitä saa suorittaa vain valtuutetut asiakaspalvelupisteet tai ky- seisen alan ammattihenkilöt, jotka tun- tevat voimassaolevat turvallisuussää- dökset. – Siirrettävien, kaupallisesti käytettävien laitteiden turvallisuus on tarkastettava paikallisten turvamääräysten mukai- sesti ( esim. Saksassa: VDE 0701). – Vaaratilanteiden eliminoimiseksi, vain valtuutettu asiakaspalvelupiste saa kor- jata koneen ja vaihtaa sen varaosat. – Vain sellaisten lisävarusteiden ja vara- osien käyttö on sallittua, jotka valmista- ja on hyväksynyt. Alkuperäiset lisäva- rusteet ja varaosat takaavat, että laitet- ta voidaan käyttää turvallisesti ja häiri- öttömästi. Käytä tätä painepesuria ainoastaan – puhdistamiseen korkeapainesuihkulla ilman pesuainetta (esim. julkisivut, te- rassit, puutarhalaitteet). Pinttyneen lian puhdistamiseen suositte- lemme erikoisvarusteena saatavaa lianjyr- sintä. Kun vesimäärää vähennetään paine-/mää- räsäätimen avulla, ylivirtausventtiili aukeaa ja osa vedestä virtaa takaisin pumpun puo- lelle. Kun suihkupistoolin liipaisin päästetään irti, kytkee painekytkin pumpun pois päältä, korkeapainesuihku pysähtyy. Kun liipaisi- mesta vedetään, kytkee painekytkin taas pumpun päälle. Huomautuksia materiaaleista (REACH) Ajantasaisia tietoja ainesosista löytyy osoit- teesta: www.kaercher.com/REACH – Tarkasta pakkauksen sisältö sitä puret- taessa. – Jos havaitset kuljetusvaurioita, ota välit- tömästi yhteys jälleenmyyjään. Kuljetus Huolto Varusteet ja varaosat Käyttötarkoitus Turvalaitteet Ylivirtausventtiili painekytkimellä Ympäristönsuojelu Pakkausmateriaalit ovat kierrä- tettäviä. Älä käsittelee pakkauk- sia kotitalousjätteenä, vaan toi- mita ne jätteiden kierrätykseen. Käytetyt laitteet sisältävät arvok- kaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätyk- seen. Paristoja, öljyjä ja saman- kaltaisia aineita ei saa päästää ympäristöön. Tästä syystä toimi- ta kuluneet laitteet asianmukai- siin keräyspisteisiin. Ennen käyttöönottoa Purkaminen pakkauksesta 125FI– 5 Öljyn määrän on oltava öljymäärän il- maisimen puolessa välissä. Avaa laitekansi. Kierrä sulkuruuvi ulos. Kierrä täyttöaukon tulppa paikoilleen. Sulje laitekupu. Suuntaa laitteen työntökaari. Kiinnitä työntöaisa matalapyöreäperäi- sillä ruuveilla, aluslevyillä ja muttereilla. Yhdistä suihkuputki käsiruiskupistoo- liin. Kiinnitä suutin ruuviliitoksella ruiskuput- keen. Kiinnitä korkeapaineletku käsiruiskupis- tooliin. Ruuvaa korkeapaineletku kiinni korkea- paineliittimeen. VAARA Sähköiskun aiheuttama loukkaantumisvaara. Liitä laite ainoastaan verkkovirtaan. Sähköliitännän suurinta sallittua verkko- vastusta ei saa ylittää (katso tekniset tie- dot). Jos ilmenee epäselvyyksiä koskien verkkoliitäntäsi käytettävissä olevaa verk- kovastusta, ota yhteys energiansyöttöyhti- öösi. Laitteen tulee ehdottomasti olla liitettynä sähköverkkoon sähköpistokkeella. Kiinteä sähköverkkoon liittäminen on kielletty. Pis- toke toimii erottimena sähköverkosta. Käytä riittävän suuren poikkileikkauksen omaavaa jatkokaapelia (katso "Tekniset tiedot") ja vedä se kokonaan ulos kelalta. Liitäntäarvot katso tyyppikilpi/tekniset tiedot. 몇 VAROITUS Noudata vesilaitoksen ohjeita. Voimassa olevien määräysten mu- kaan laitetta ei saa käyttää milloin- kaan juomavesiverkossa ilman jär- jestelmäerotintinta. Tällöin on käy- tettävä KÄRCHER:in soveltuvaa järjestel- mäerotinta tai vaihtoehtoisesti normin EN 12729 tyyppi BA mukaista järjestelmäero- tinta. Vesi, joka on valunut järjestelmäerottimen lävitse, ei ole juomakelpoista. 몇 VARO Liitä järjestelmäerotin aina vedensyöttöön, ei koskaan suoraan laitteeseen. Katso liitäntäarvot teknisistä tiedoista. Liitä tuloletku (vähimmäispituus 7,5 m, vähimmäisläpimitta 3/4“) laitteen vesilii- täntään ja tulovesiliitäntään (esim. vesi- hanaan). Huomautus: Tuloletku ei sisälly tuotteen toimitukseen. Avaa veden syöttöputki. Ruuvaa imuletku kiinni vesiliitäntään. Huomautus: Jos imuletkussa käytetään takaiskuventtii- liä tai suodatinta, letkun pitää olla täytetty- nä vedellä. Laitteen ilmaaminen: Kierrä suutin irti. Anna laitteen käydä niin kauan, kunnes vedessä ei enää ole ilmakuplia. Anna laitteen käydä n. 10 sekuntia - sammuta sitten. Toista toimenpide use- aan kertaan. Kytke laite pois päältä ja kierrä suutin kiinni. Öljymäärän tarkistaminen Öljysäiliön ilmausaukon avaaminen Työntökaaren asentaminen paikalleen Varusteiden asennus Käyttöönotto Sähköliitäntä Vesiliitäntä Liitäntä vesijohtoon Veden ottaminen avoimista säiliöistä 126 FI– 6 VAARA Räjähdysvaara! Älä suihkuta mitään palavia nesteitä. Käytettäessä laitetta vaara-alueilla (esim. huoltoasemilla) on noudatettava vastaavia turvallisuusmääräyksiä. 몇 VARO Ympäristövaurioita. Moottorien pesu on sallittu vain paikoissa, joissa on asianmu- kainen öljynerotin. Huomautus: Laite on varustettu painekytkimellä. Moot- tori käynnistyy vain, kun pistoolin liipaisinta painetaan. Aseta laitekytkin asentoon "l". Poista käsipistooli lukituksesta ja paina liipaisimesta. Säädä käyttöpaine ja syöttömäärä kier- tämällä (portaattomasti) paine- ja mää- räsäädintä (+/-) Vapauta liipaisin, tällöin laite kytkeytyy pois päältä. Painamalla liipaisinta laite käynnistyy uudelleen. Aseta valintakytkin asentoon "0". Vedä virtapistoke irti pistorasiasta. Sulje veden syöttöputki. Käytä käsiruiskua niin kauan, kunnes laitteessa ei enää ole painetta. Laita käsiruiskupistoolin varmistin pääl- le, pistoolin liipaisimen tahattoman pai- namisen estämiseksi. HUOMIO Pakkanen rikkoo huolimattomasti vedestä tyhjennetyn laitteen. Säilytä laitetta paikassa, jonka lämpötila ei laske nollan alapuolelle. Poista vesi. Pumppaa laitteen läpi tavallista jäänes- toainetta. Huomautus: Käytä kaupasta saatavaa autojen glykoli- pohjaista jäätymisenestoainetta. Noudata jäätymisenestoaineen valmistajan ilmoittamia käyttöohjeita. Anna laitteen käydä enintään 1 min, kunnes pumppu ja johdot ovat tyhjät. Paina työntöaisa alas ja vedä tai työnnä laitetta. Kun kuljetat laitetta ajoneuvoissa, var- mista laite liukumisen ja kaatumisen va- ralta kulloinkin voimassa olevien ohje- sääntöjen mukaisesti. 몇 VARO Loukkaantumis- ja vahingoittumisvaaravaa- ra! Huomioi kuljetettaessa laitteen paino. Laita käsiruiskupistooli pidikkeeseen. Kerää korkeapaineletku kokoon ja ri- pusta se omaan säilytyspaikkaansa. Kierrä liitäntäkaapeli kaapelikoukkujen ympärille. 몇 VARO Loukkaantumis- ja vahingoittumisvaara- vaara! Huomioi säilytettäessä laitteen pai- no. VAARA Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran. Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä. Huomautus: Jäteöljyn hävittämisen saa suorittaa vain paikallinen jäteöljyn keräilypiste. Luovuta öljy keräyspisteeseen. Ympäristön likaami- nen jäteöljyllä on rangaistavaa. Käyttö Käyttö suurpaineella Käytön keskeytys Laitteen kytkeminen pois päältä Suojaaminen pakkaselta Jos laitetta ei voi säilyttää pakkasvapaassa paikassa: Kuljetus Säilytys Hoito ja huolto 127FI– 7 Voit solmia säännöllisen turvatarkastusso- pimuksen tai huoltosopimuksen myyjäliik- keesi kanssa. Kysy meiltä neuvoa. Tarkasta sähköliitoskaapeli vaurioiden varalta (sähköiskun vaara), jos kaapeli on vaurioitunut, anna välittömästi val- tuutetun asiakaspalvelun / sähköam- mattilaisen vaihtaa kaapeli. Tarkasta, onko korkeapaineletkussa vaurioita (murtumisvaara). Vaihda vaurioitunut korkeapaineletku välittömästi. Tarkasta laitteen (pumppu) tiiviys. 3 laitteen alapuolelle tippuvaa vesipisa- raa minuutissa on sallittua. Jos vettä vuotaa enemmän, ota yhteys asiakas- palveluun. Tarkasta öljymäärä. Jos öljy on maito- maista (vettä öljyssä), ota heti yhteys asiakaspalveluun Puhdista vesisuodatin. Vaihda öljy. Huomautus: Öljymäärä ja -laji, katso kohtaa "Tekniset tiedot". Avaa laitekansi. Kierrä öljynlaskutulppa ulos. Laske öljy kokoamissäiliöön. Ruuvaa öljynpoistotulppa kiinni ja kiristä se. Vääntömomentti 20...25 Nm Irrota kiertämällä öljyntäyttötulppa. Täytä hitaasti uudella öljyllä; ilmakupli- en pitää päästä poistumaan. Öljyn määrän on oltava öljymäärän il- maisimen puolessa välissä. Kierrä täyttöaukon tulppa paikoilleen. Sulje laitekupu. VAARA Odottamatta käynnistyvä laite ja sähköisku aiheuttavat loukkaantumisvaaran. Virtapistoke on vedettävä irti pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä. Anna valtuutetun asiakaspalvelun tarkas- taa ja korjata sähkölaitteet. Ota yhteys valtuutettuun asiakaspalveluun häiriötapauksissa, joita ei ole lueteltu tässä luvussa, jos olet epävarma tai, jos tässä oh- jeessa niin neuvotaan. Tarkasta sähköliitosjohto Tarkasta verkkojännite. Jos kyseessä on sähkövika, ota yhteys asiakaspalveluun. Aseta paineen ja määrän säätö asen- toon "MAX". Tarkasta suuttimen koko, kiinnitä oi- kean kokoinen suutin Puhdista suutin. Vaihda suutin uuteen. Ilmaa laite (katso kohtaa "Käyttöönotto"). Tarkista vedentulomäärä (katso Tekni- set tiedot). Puhdista vesisuodatin. Tarkista kaikki pumpun tulojohdot. Ota tarvittaessa yhteys asiakaspalve- luun. 3 laitteen alapuolelle tippuvaa vesipisaraa minuutissa on sallittua. Jos vettä vuotaa enemmän, ota yhteys asiakaspalveluun. Jos laite on hyvin epätiivis, tarkastuta se asiakaspalvelussa. Puhdista vesisuodatin. Tarkasta veden imuletkujen tiiviys. Ilmaa laite (katso kohtaa "Käyttöönot- to"). Ota tarvittaessa yhteys asiakaspalve- luun. Turvatarkastussopimus/ huoltosopimus Jokaisen käyttökerran jälkeen Viikoittain Vuosittain tai 500 käyttötunnin jälkeen Öljynvaihto Häiriönpoisto Laite ei toimi Laitteeseen ei tule painetta Pumppu ei ole tiivis Pumppu nakuttaa 128 FI– 8 – Vain sellaisten lisävarusteiden ja vara- osien käyttö on sallittua, jotka valmista- ja on hyväksynyt. Alkuperäiset lisäva- rusteet ja varaosat takaavat, että laitet- ta voidaan käyttää turvallisesti ja häiri- öttömästi. – Tärkeimpien osien varaosaluettelo löy- tyy tämän käyttöohjeen lopusta. – Saat lisätietoja varaosista osoitteesta www.karcher.fi, osiosta Huolto. Kussakin maassa ovat voimassa valtuutta- mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheis- tä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota yhteys ostotositteen kanssa jälleen- myyjään tai lähimpään valtuutettuun huol- toon. Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaati- muksia. Jos tuotteeseen/tuotteisiin teh- dään muutoksia, joista ei ole sovittu kans- samme, tämä vakuutus ei ole enää voimas- sa. Allekirjoittaneet toimivat yrityksen johtokun- nan puolesta ja sen valtakirjalla. Dokumentointivastaava: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2021/05/01 Varaosat Takuu EY-vaatimustenmukaisuus- vakuutus Tuote: korkeapainepesuri Tyyppi: 1.367-xxx Yksiselitteiset EU-direktiivit 2000/14/EG 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU 2009/125/EG Käytetyt määräykset (EU) 2019/1781 Sovelletut harmonisoidut standardit EN 60335–1 EN 60335–2–79 EN IEC 63000: 2018 EN 55014–1: 2017 + A11: 2020 EN 55014–2: 2015 EN 61000–3–2: 2014 EN 61000–3–11: 2000 EN 62233: 2008 Sovellettu yhdenmukaisuuden analy- sointimenetelmä 2000/14/EY: Liite V Äänen tehotaso dB(A) HD 6/15-4 Mitattu: 88 Taattu: 90 HD 7/11-4 Mitattu: 85 Taattu: 88 HD 7/18-4 Mitattu: 92 Taattu: 95 HD 9/20-4 Mitattu: 90 Taattu: 93 Chairman of the Board of Management Director Regulatory Affairs & Certification 129FI– 9 Tekniset tiedot Tyyppi HD 6/15-4 HD 7/11-4 Verkkoliitäntä Jännite V 220...240 Virtatyyppi Hz 1~50 1~60 1~50 1~60 Liitosjohto kW 3,4 3,5 2,9 Sulake (hidas, tyyppi C) A 15 16 13 15 Suurin sallittu verkkovastus Ohmia 0,346 - 0,346 - Suojatyyppi -- IPX5 Jatkokaapeli 30 m mm

2,5 Vesiliitäntä Tulolämpötila (maks.) °C 60 Tulomäärä (min.) l/h (l/min) 900 (15) 1000 (16,67) Imukorkeus otettaessa vettä avosäiliöstä (veden lämpötila 20°C) m0,5 Tulopaine (maks.) MPa (baa- ria) 1,0 (10) Suoritustiedot Käyttöpaine MPa (baa- ria)

(70...110) Maks. käyttöylipaine MPa (baa- ria) 19 (190) 15 (150) Suutinkoot -- 036 050 Syöttömäärä l/h (l/min) 600 (10) 700 (11,7) Maks. käsiruiskupistoolin takaiskuvoima N 29 Mitatut arvot EN 60335-2-79 mukaisesti Käsi-käsivarsi tärinäarvo m/s

< 2,5 Epävarmuus K m/s

dB(A) 74 75 72 Epävarmuus K

dB(A) 3 Äänitehotaso L

dB(A) 90 92 88 Käyttöaineet Öljyn määrä l 0,4 Öljyn laatu -- 15W40 Mitat ja painot Pituus mm 700 Leveys mm 455 Korkeus mm 1010 Paino kg 5248,95248,9 Poikkeuksen syy asetuksen (EU) 2019/1781 liitteen I osan 2 (12): j) mukaan 130 FI– 10 Tyyppi HD 7/18-4 HD 9/20-4 Verkkoliitäntä Jännite V 346...415 Virtatyyppi Hz 3~50 Liitosjohto kW 4,9 6,9 Sulake (hidas, tyyppi C) A 16 Suurin sallittu verkkovastus Ohmia - - Suojatyyppi -- IPX5 Jatkokaapeli 30 m mm

2,5 Vesiliitäntä Tulolämpötila (maks.) °C 60 Tulomäärä (min.) l/h (l/min) 1000 (16,67) 1200 (20) Imukorkeus otettaessa vettä avosäiliöstä (veden lämpötila 20°C) m0,5 Tulopaine (maks.) MPa (baa- ria) 1,0 (10) Suoritustiedot Käyttöpaine MPa (baa- ria)

(70...200) Maks. käyttöylipaine MPa (baa- ria) 22 (220) 24 (240) Suutinkoot -- 038 047 Syöttömäärä l/h (l/min) 700 (11,7) 900 (15) Maks. käsiruiskupistoolin takaiskuvoima N 37 50 Mitatut arvot EN 60335-2-79 mukaisesti Käsi-käsivarsi tärinäarvo m/s

< 2,5 Epävarmuus K m/s

dB(A) 92 90 Epävarmuus K

dB(A) 3 Äänitehotaso L
