KÄYTTÖOHJE TLA 4 Kärcher

Yleisiä ohjeita 32
Turvallisuusohjeet 32
Määräystenmukainen käyttö 33
Ympäristönsuojelu.... 33
Lisävarusteet ja varaosat 33
Toimituksen sisältö 33

Laitteessa olevat symbolit 33

Laitekuvaus 33

Asennus 33

Käyttöönotto 33

Käyttö 33

Käytön lopettaminen.... 34

Kuljetus ja varastointi 34

Takuu.... 34

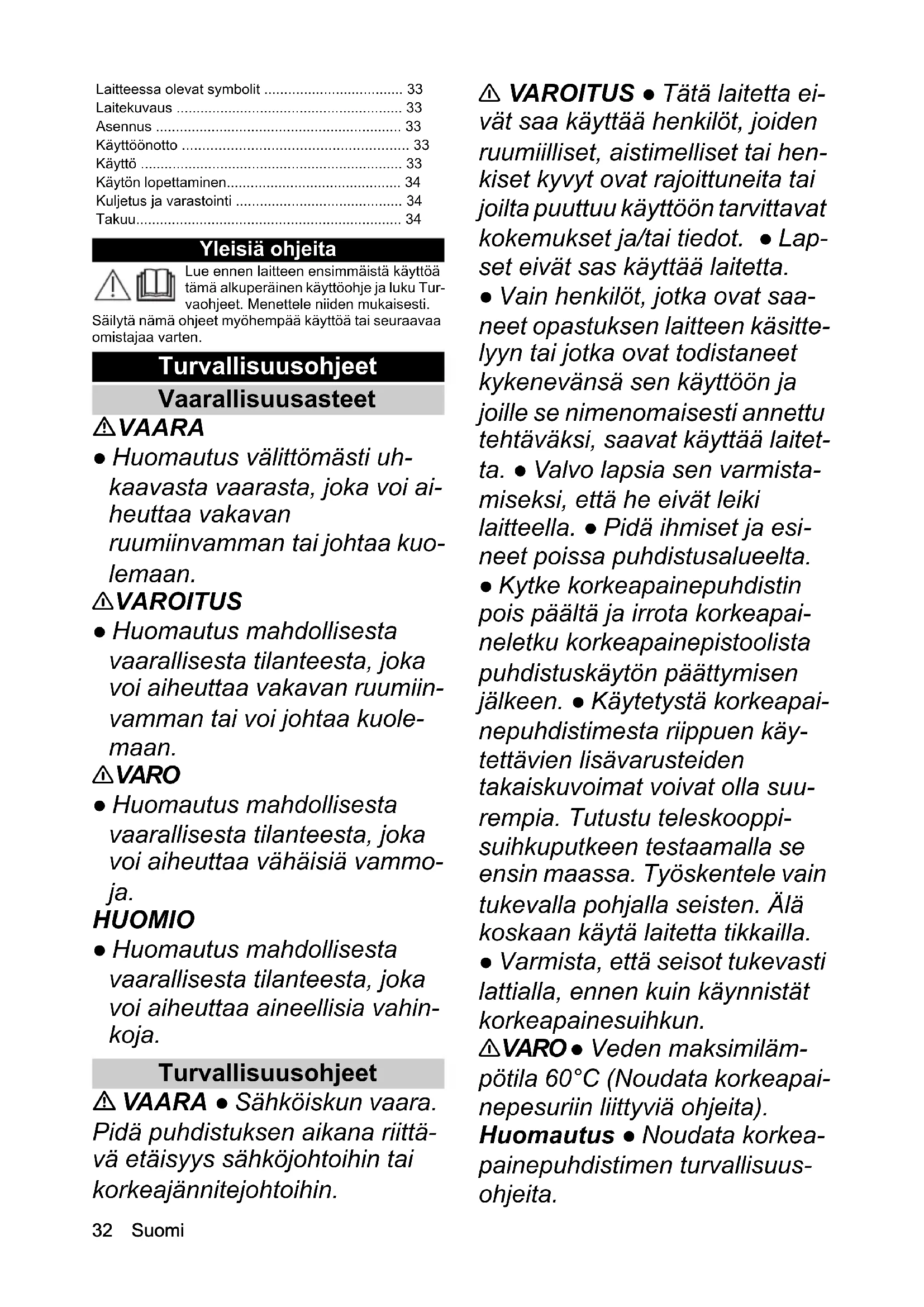

Yleisiä ohjeita

Lue ennen laitteen ensimmäistä käyttöä tämä alkuperäinen käyttöohje ja luku Turvaohjeet. Menettele niiden mukaisesti.

Säilytä nämä ohjeet myöhempää käyttöä tai seuraavaa omistajaa varten.

Turvallisuusohjeet

Vaarallisuusasteet

⚠️ VAARA

- Huomautus välittömästi uhkaavasta vaarasta, joka voi aiheuttaa vakavan ruumiinvamman tai johtaa kuo-lemaan.

⚠VAROITUS

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vakavan ruumiin-vamman tai voi johtaa kuole-maan.

⚠️VARO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa vähäisiä vammoja.

HUOMIO

- Huomautus mahdollisesta vaarallisesta tilanteesta, joka voi aiheuttaa aineellisia vahinkoja.

Turvallisuusohjeet

⚠ VAARA • Sähköiskun vaara.

Pidä puhdistuksen aikana riittävä etäisyys sähköjohtoihin tai korkeajännitejohtoihin.

⚠️ VAROITUS • Tätä laitetta eivät saa käyttää henkilöt, joiden ruumiilliset, aistimelliset tai henkiset kyvyt ovat rajoittuneita tai joilta puuttuu käyttöön tarvittavat kokemukset ja/tai tiedot. • Lapset eivät sas käyttää laitetta.

- Vain henkilöt, jotka ovat saaneet opastuksen laitteen käsittelyyn tai jotka ovat todistaneet kykenevänsä sen käyttöön ja joille se nimenomaisesti annettu tehtäväksi, saavat käyttää laitetta. - Valvo lapsia sen varmistamiseksi, että he eivät leiki laitteella. - Pidä ihmiset ja esi-neet poissa puhdistusalueelta.

- Kytke korkeapainepuhdistin pois päältä ja irrota korkeapaineletku korkeapainepistoolista puhdistuskäytön päätymisen jälkeen. - Käytetystä korkeapainepuhdistimesta riippuen käytettävien lisävarusteiden takaiskuvoimat voivat olla suurempia. Tutustu teleskooppi-suihkuputkeen testaamalla se ensin maassa. Työskentele vain tukevalla pohjalla seisten. Älä koskaan käytä laitetta tikkailla.

- Varmista, että seisot tukevasti lattialla, ennen kuin käynnistät korkeapainesuihkun.

⚠VARO • Veden maksimilämpötila 60°C (Noudata korkeapainepesuriin liittyviä ohjeita).

Huomautus • Noudata korkeapainepuhdistimen turvallisuus-ohjeita.

Määräystenmukainen käyttö

Teleskooppisuihkuputkea voidaan käyttää kaikkien luokkiin K2–K7 kuuluvien Kärcher Home & Garden -korkeapainepuhdistimien kanssa. Se ei sovellu teollisuuskäyttöön.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Hävitä pakkaukset ympäristöystävällisesti.

Sähkö- ja elektroniikkalaitteet sisältävät arvokkaita kierrätettäviä materiaaleja tai rakenneosia kuten paristoja, akkuja tai öljyjä, jotka väärin

käsiteltyinä tai väärin hävitettyinä voivat aiheuttaa mahdollisia vaaroja ihmisten terveydelle ja ympäristölle. Nämä rakenneosat ovat kuitenkin välttämättömiä laitteen asianmukaista käyttöä varten. Tällä symbolilla merkittyjä laitteita ei saa hävittää tavallisena talousjätteenä.

Sisältöaineita koskevia ohjeita (REACH)

Päivitettyjä tietoja sisältöaineista löytyy osoitteesta: www.kaercher.com/REACH

Lisävarusteet ja varaosat

Käytä vain alkuperäisiä lisävarusteita ja alkuperäisiä varaosia, sillä ne varmistavat laitteen turvallisen ja häiriöttömän käytön.

Tietoja lisävarusteista ja varaosista löytyy osoitteesta www.kaercher.com.

Toimituksen sisältö

Laitteen toimituksen sisältö on kuvattu pakkauksessa. Tarkasta laitetta pakkauksesta purkaessasi pakkauksen sisällön täydellisyys. Jos lisävarusteita puuttuu tai havaitset kuljetusvahinkoja, ilmoita tästä jälleenmyyjälle.

Laitteessa olevat symbolit

	Yleinen varoitusmerkki
	Suuremman takaiskuvoiman vaara

Laitekuvaus

Kuva A

① Teleskooppiputken lukituksen vapautuspainike
② Nivel
③ Nivelen säätövipu
④ Ylempi teleskooppiputki
⑤ Suihkuputken kiinnike
⑥ Korkeapainesuutin, ruskea
⑦ Pidike suuttimen kiinnittämistä varten
⑧ Korkeapainesuutin, valkoinen
⑨ Suihkuputki
⑩ Teleskooppisuihkuputken letku liitettäväksi käsi- käyttöiseen ruiskupistooliin
⑪ Alempi teleskooppiputki
⑫Tarranauhat

⑬*Käskäyttöinen ruiskupistooli
14 Käsikäyttöisen ruiskupistoolin pidike

* Ei kuulu toimitussisältöön

Asennus

Suihkuputki, käsikäyttöinen ruiskupistooli, teleskooppi-suihkuputken letku ja korkeapainepuhdistimen letku on asennettava ennen laitteen käyttöä.

Korkeapainesuuttimen asennus suihkuputkeen

Valitse suutin käytettävän korkeapainepuhdistimen mukaan.

K 2, K 3, K 4, K5: Käytä ruskeaa korkeapainesuutinta

K 6, K 7: Käytä valkoista korkeapainesuutinta (on jo asennettu).

Kuva B

1. Irrota ja poista suuttimen kiinnityspidike alhaalta päin pienellä ruuvimeisselillä.
2. Vedä tarpeeton korkeapainesuutin ulos.
3. Valitse tarvittava korkeapainesuutin käytetyn korkeapainepuhdistimen mukaan ja paina se sisään.
4. Työnnä pidike paikalleen niin, että korkeapainesuutin on tukevasti paikallaan.

Suihkuputken asennus

Kuva C

1. Aseta suihkuputki tiukasti adapteriin ja kiinnitä se kiertämällä 90°.

Käyttöönotto

Käsikäyttöisen ruiskupistoolin asennus

1. Aseta käsikäyttöinen ruiskupistooli ja siihen liitetty korkeapainepuhdistimen letku teleskooppisuihku-putken pidikkeeseen. Kuva D
2. Kiristä yksi tarranauha käsikäyttöisen ruiskupistoolin yläosan yli.
3. Kiristä toinen tarranauha käsikäyttöisen ruiskupistoolin takaosan yli.

Teleskooppisuihkuputken letkun liittäminen käsikäyttöiseen ruiskupistooliin

Kuva E

1. Työnnä letkun adapteri käsikäyttöisen ruiskupistoolin kiinnikkeeseen.
2. Kierrä letkua, kunnes se lukittuu.

Korkeapainepuhdistimen liittäminen

Huomautus

Korkeapainepuhdistimen letku tulisi liittää käsikäyttöiseen ruiskupistooliin korkeapainepuhdistimen käyttöohjeiden mukaisesti, ennen kuin ruiskupistooli kiinnitetään teleskooppisuihkuputken pidikkeeseen.

Käyttö

Teleskooppisuihkuputki koostuu kahdesta erikseen ulosvedettävästä putkesta, jotka on yhdistetty nivelellä. Nivelen avulla teleskooppisuihkuputki voidaan kiinnittää eri kulmiin, korkeintaan 180°.

Vetämällä teleskooppiputki ulos ja säätämällä kulma teleskooppisuihkuputki voidaan asettaa pistoolipidikkee-seen.

1. Säädä teleskooppisuihkuputki haluttuun pituuteen.

Kuva F

a Pidä teleskooppiputken lukituksen vapautuspainiketta painettuna.
b Vedä alempi teleskooppiputki haluttuun pituuteen.
c Vapauta teleskooppiputken lukituksen vapautus-painike.
Teleskooppiputki on lukittu.
d Toista vaiheet tarvittaessa ylemmän teleskooppi-putken osalta.

1. Säädä teleskooppisuihkuputken kulma.

Kuva G

a Paina säätövipua kohti teleskooppiputkea ja pidä sitä painettuna.
b Pidä yhtä putkea paikallaan ja säädä haluttu kulma siirtämällä toista putkea.
c Vapauta teleskooppiputken säätövipu.

1. Ota korkeapainepuhdistin käyttöön, katso korkeapainepuhdistimen käyttöohjeet.

2. Kytke korkeapainepuhdistin päälle, katso myös korkeapainepuhdistimen käyttöohjeet.

Kuva H

a Avaa käsisuihkupistoolin vivun lukitus.
b Paina käsikäyttöisen ruiskupistoolin vipua ja aloi-ta puhdistus.

Käytön lopettaminen

1. Kytke korkeapainepuhdistin pois päältä.
2. Keskeytä veden syöttö korkeapainepuhdistimeen.
3. Poista paine laitteesta.

Kuva H

a Paina käsikäyttöisen ruiskupistoolin vivun vapautuspainiketta.
b Poista järjestelmässä oleva paine painamalla kä- sikäyttöisen ruiskupistoolin vipua.

1. Paina teleskooppisuihkuputken letku käsikäyttöisen ruiskupistoolin kiinnikkeeseen, käännä sitä ja poista se.

Kuva I

1. Löysää tarranauhat ja ota käsikäyttöinen ruiskupistooli ja siihen liitetty korkeapainepuhdistimen letku pidikkeestä.

Kuljetus ja varastointi

△VARO

Jos painoa ei oteta huomioon

Loukkaantumis- ja vaurioitumisvaara

Laitteen paino on otettava kuljetuksessa ja varastoinnissa huomioon.

HUOMIO

Teleskooppisuihkuputken pituus

Varastoi ja kuljeta teleskooppisuihkuputkea vain teleskooppiputkien ollessa sisään työnnettyinä ja taitettuina.

1. Käytön lopettaminen, katso luku Käytön lopettaminen

2. Työnnä teleskooppiputki sisään.

Kuva J

a Pidä lukituksen vapautuspainiketta painettuna.
b Työnnä teleskooppiputki sisään vasteeseen saakka.
c Vapauta lukituksen vapautuspainike.

1. Toista vaiheet tarvittaessa toisen teleskooppiputken osalta.

2. Taita teleskooppisuihkuputket yhteen.

Kuva K

a Pidä säätövipua painettuna.
b Pidä alempaa teleskooppiputkea paikallaan ja taita ylempi teleskooppiputki alemman teleskooppiputken viereen.

c Vapauta säätövipu.

Takuu

Jokaisessa maassa ovat voimassa vastaavan myyntiyhtiön julkaisemat takuuehdot. Korjaamme laitteessa mahdollisesti ilmenevät häiriöt takuuajan kuluessa maksutta, jos häiriöiden syynä ovat olleet materiaali- tai valmistusvirheet. Takuutapauksessa pyydämme ottamaan yhteyttä ostotositteen kanssa jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun.

(Osoite, katso takasivu)
