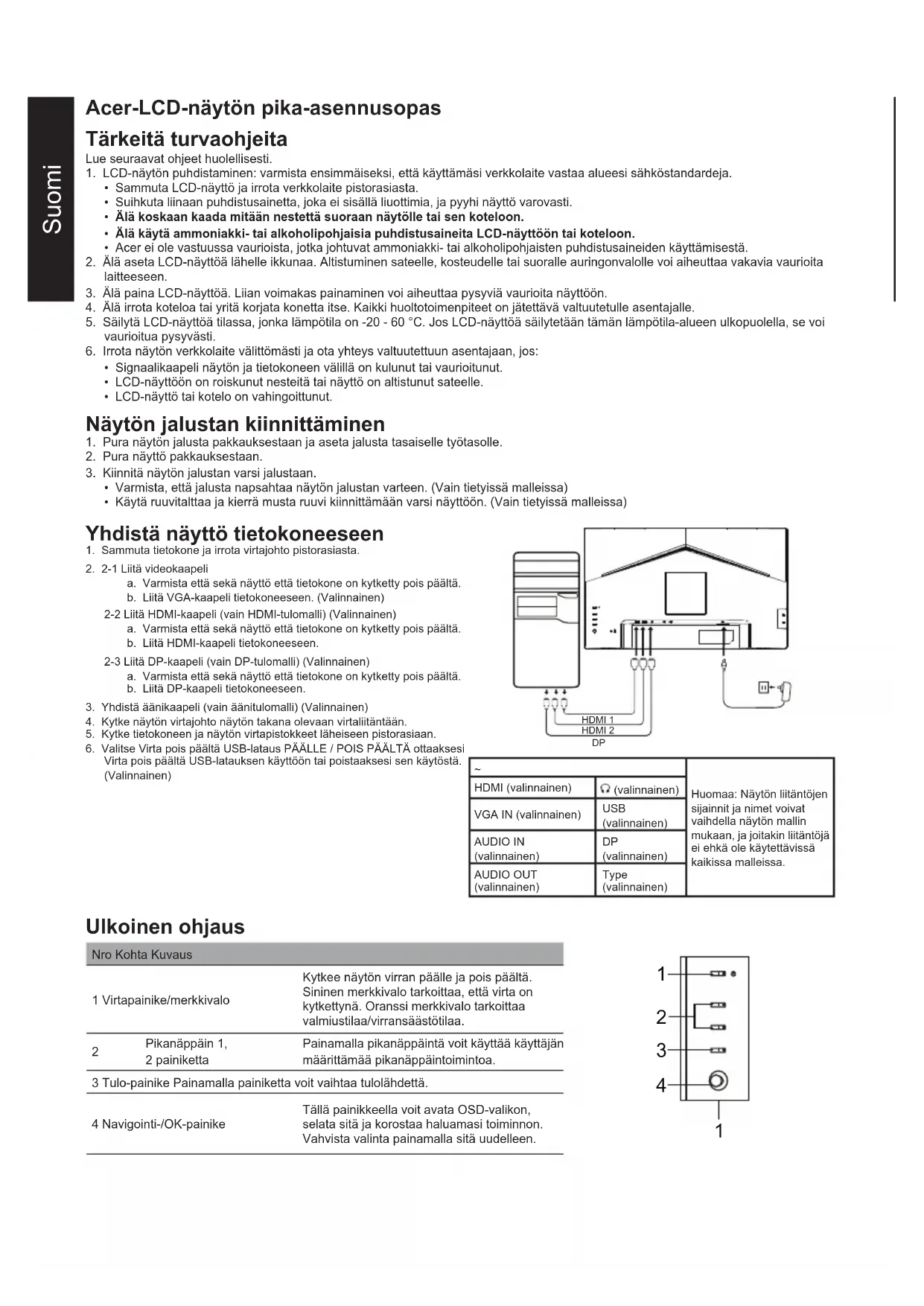

KÄYTTÖOHJE BC270U ACER

1. LCD-näytön puhdistaminen: varmista ensimmäiseksi, että käyttämäsi verkkolaite vastaa alueesi sähköstandardeja.

• Sammuta LCD-näyttö ja irrota verkkolaite pistorasiasta.

• Suihkuta liinaan puhdistusainetta, joka ei sisällä liuottimia, ja pyyhi näyttö varovasti.

• Älä koskaan kaada mitään nestettä suoraan näytölle tai sen koteloon.

• Älä käytä ammoniakki- tai alkoholipohjaisia puhdistusaineita LCD-näyttöön tai koteloon.

• Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käyttämisestä. 2. Älä aseta LCD-näyttöä lähelle ikkunaa. Altistuminen sateelle, kosteudelle tai suoralle auringonvalolle voi aiheuttaa vakavia vaurioita laitteeseen.

3. Älä paina LCD-näyttöä. Liian voimakas painaminen voi aiheuttaa pysyviä vaurioita näyttöön.

4. Älä irrota koteloa tai yritä korjata konetta itse. Kaikki huoltotoimenpiteet on jätettävä valtuutetulle asentajalle.

5. Säilytä LCD-näyttöä tilassa, jonka lämpötila on -20 - 60 °C. Jos LCD-näyttöä säilytetään tämän lämpötila-alueen ulkopuolella, se voi vaurioitua pysyvästi.

6. Irrota näytön verkkolaite välittömästi ja ota yhteys valtuutettuun asentajaan, jos:

• Signaalikaapeli näytön ja tietokoneen välillä on kulunut tai vaurioitunut.

• LCD-näyttöön on roiskunut nesteitä tai näyttö on altistunut sateelle.

• LCD-näyttö tai kotelo on vahingoittunut. Näytön jalustan kiinnittäminen

1. Pura näytön jalusta pakkauksestaan ja aseta jalusta tasaiselle työtasolle.

2. Pura näyttö pakkauksestaan.

3. Kiinnitä näytön jalustan varsi jalustaan.

• Varmista, että jalusta napsahtaa näytön jalustan varteen. (Vain tietyissä malleissa)

• Käytä ruuvitalttaa ja kierrä musta ruuvi kiinnittämään varsi näyttöön. (Vain tietyissä malleissa) Yhdistä näyttö tietokoneeseen

1. Sammuta tietokone ja irrota virtajohto pistorasiasta.

2. 2-1 Liitä videokaapeli

a. Varmista että sekä näyttö että tietokone on kytketty pois päältä. b. Liitä VGA-kaapeli tietokoneeseen. (Valinnainen) 2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli) (Valinnainen) a. Varmista että sekä näyttö että tietokone on kytketty pois päältä. b. Liitä HDMI-kaapeli tietokoneeseen. 2-3 Liitä DP-kaapeli (vain DP-tulomalli) (Valinnainen) a. Varmista että sekä näyttö että tietokone on kytketty pois päältä. b. Liitä DP-kaapeli tietokoneeseen.

3. Yhdistä äänikaapeli (vain äänitulomalli) (Valinnainen)

4. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.

5. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

6. Valitse Virta pois päältä USB-lataus PÄÄLLE / POIS PÄÄLTÄ ottaaksesi

Virta pois päältä USB-latauksen käyttöön tai poistaaksesi sen käytöstä. (Valinnainen) HDMI 2 HDMI 1

Huomaa: Näytön liitäntöjen sijainnit ja nimet voivat vaihdella näytön mallin mukaan, ja joitakin liitäntöjä ei ehkä ole käytettävissä kaikissa malleissa. HDMI (valinnainen) (valinnainen) VGA IN (valinnainen) USB (valinnainen) AUDIO IN (valinnainen)

(valinnainen) AUDIO OUT (valinnainen) Type (valinnainen) Ulkoinen ohjaus Nro Kohta Kuvaus

1 Virtapainike/merkkivalo Kytkee näytön virran päälle ja pois päältä. Sininen merkkivalo tarkoittaa, että virta on kytkettynä. Oranssi merkkivalo tarkoittaa valmiustilaa/virransäästötilaa.

Pikanäppäin 1, 2 painiketta Painamalla pikanäppäintä voit käyttää käyttäjän määrittämää pikanäppäintoimintoa. 3 Tulo-painike Painamalla painiketta voit vaihtaa tulolähdettä. 4 Navigointi-/OK-painike Tällä painikkeella voit avata OSD-valikon, selata sitä ja korostaa haluamasi toiminnon. Vahvista valinta painamalla sitä uudelleen.Suomi Sääntely- ja turvallisuuslausunnot FCC-lausunto Tämä laite on testattu, ja sen on todettu olevan FCC:n sääntöjen 15. osassa luokan B digitaalisille laitteille asetettujen rajojen puitteissa. Nämä rajat on suunniteltu tarjoamaan kohtuullinen suoja haitallisilta häiriöiltä, kun laite asennetaan asuinalueelle. Laite tuottaa, käyttää ja saattaa säteillä radiotaajuista energiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa häiriöitä radioviestintään. Ei voida kuitenkaan taata, että häiriöitä ei esiintyisi jossakin tietyssä asennuksessa. Jos laite aiheuttaa häiriöitä radio- tai televisiolähetyksiin (mikä voidaan määrittää kytkinlaitteiden avulla), suositellaan, että käyttäjä yrittää häiriön korjaamista yhdellä tai useammalla seuraavista toimenpiteistä:

• Säädä uudelleen vastaanottoantennin suuntaa tai asentoa.

• Lisää laitteen ja vastaanottimen välistä etäisyyttä.

• Liitä laite pistorasiaan, joka on kytketty eri virtapiiriin kuin vastaanotin.

• Pyydä apua jälleenmyyjältä tai kokeneelta radio- ja televisiotekniikkaan erikoistuneelta asentajalta. Huomaa Älä nosta näyttöä jalustasta, jotta vältät näytön vaurioitumisen. Huomaa: suojattu kaapeli Kaikki liitännät muihin tietokonelaitteisiin on tehtävä suojatuilla kaapeleilla, jotta EMC-asetuksen vaatimukset täyttyvät. Huomaa: oheislaitteet Laitteeseen saa kytkeä vain sertifioituja oheislaitteita (I/O-laitteet, päätteet, tulostimet jne.), jotka täyttävät luokan B rajat. Sertifioimattomien oheislaitteiden käyttö saattaa aiheuttaa häiriöitä radio- ja televisiovastaanotolle. Huomaa Muutokset tai muunnelmat, joita valmistaja ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää tätä tuotetta. Käyttöolosuhteet Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alainen: (1) tämä laite ei saa aiheuttaa haitallista häiriötä ja (2) tämän laitteen on pystyttävä vastaanottamaan kaikki häiriö, myös laitteen toimintaa mahdollisesti haittaava häiriö. Huomaa: Käyttö Kanadassa Tämä luokan B digitaalinen laite on Kanadan ICES-003-säädöksen mukainen. Remarque à I'intention des utilisateurs canadiens Cet appareil numrique de la classe B est conforme à la norme NMB-003 du Canada Selittävä huomautus ”Sähkö- ja elektroniikkalaiteromun kierrätystä ja hävittämistä koskeviin määräyksiin” Jotta voisimme paremmin huolehtia planeetastamme ja suojella sitä, noudata sähkö- ja elektroniikkalaiteromun kierrätystä koskevia kansallisia lakeja ja asetuksia, kun et enää tarvitse tätä tuotetta tai tuotteen käyttöikä on päättynyt. Kierrätä tuote paikallisten valmistajien kautta kansallisesti hyväksyttyyn kierrätyslaitokseen. Käytöstä poistettujen laitteiden hävittäminen EU:n alueella Tämä symboli tuotteessa tai sen pakkauksessa kertoo, että tuotetta ei saa hävittää kotitalousjätteen joukossa. Hävitettäessä käytettyjä laitteita on sinun vastuullasi viedä ne keräyspisteeseen, joka kierrättää käytetyt sähkö- ja elektroniikkalaitteet. Käytettyjen laitteiden erillinen kerääminen ja kierrätys hävittämishetkellä auttaa säästämään luonnonvaroja, ja varmistaa, että ne kierrätetään tavalla, joka suojelee ihmisten terveyttä ja ympäristöä. Lisätietoa käytettyjen laitteiden kierrätyspisteistä saat paikallisilta viranomaisilta, jätehuoltolaitokselta tai liikkeestä, josta ostit tuotteen. CE-vaatimustenmukaisuusvakuutus Täten Acer Inc. vakuuttaa, että tämä LCD-näyttö on seuraavassa mainittujen direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen, EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista. Acer-näyttö on tarkoitettu videoiden sekä elektroniikkalaitteista saatujen tietojen visuaaliseen näyttämiseen.Suomi TEKNISET TIEDOT LCD-paneeli Järjestelmä TFT-värinestekidenäyttö Koko 27" L (69 cm) Kuvapisteväli 0,233 mm (V) × 0,233 mm (P) Kirkkaus 250 cd/m2 (tyypillinen) Kontrasti 4000:1 (tyypillinen) Katselukulma 178° (V) 178° (P) (CR=10) Vasteaika 5 ms (G–G) Paneelityyppi

Vaakataajuus HDMI: 31-112 KHz DP: 31-112 KHz Pystytaajuus HDMI: 48 - 75 Hz DP: 48 - 75 Hz Näyttövärit 16,7 milj. väriä Pikselikello 295 MHz Enimmäisresoluutio HDMI: 2560×1440 @ 75 Hz DP: 2560×1440 @ 75 Hz Plug & Play

Virrankulutus Päällä-tila 20 W (tyypillinen) Lepotila 0,5 W (tyypillinen) Pois 0,3 W (tyypillinen) Tuloliitäntä DP (vain DP-tulomalli) HDMI ×2 (vain HDMI-tulomalli) Videon tulosignaali DP (vain DP-tulomalli) HDMI ×2 (vain HDMI-tulomalli) Kaiuttimet 2 W × 2 USB USB 3.0 × 4 (valinnainen) Näyttöruudun enimmäiskoko Vaakasuunta: 597 mm Pystysuunta: 336 mm Virtalähde TULO: 100-240 V~ 50/60 Hz Ympäristön huomioitavat seikat Käyttölämpötila: 0° – 40°C Säilytyslämpötila: -20° – 60°C Käyttöilmankosteus: 20 – 80 % Mitat 610,5 (P) × 406-556 (K) × 247 (S) mm Paino (netto) 6,4 kg (netto) Mekaaniset tiedot Kallistus: -5°–+35° Kääntö: ±60° Korkeussäätö: 150 mm Suunnan kääntö: Ei Irrotettava jalusta: Kyllä Ulkoiset hallintalaitteet Kytkin/painikkeet Virtapainike Pikanäppäin 1 Pikanäppäin 2 Tulo Valikko/Navigointi/OK Toiminnot Kirkkaus Kontrasti Sinisen taso Mustan vahvistus ACM Superterävyys Gamma Värin lämpöisyys Tilat sRGB-tila Harmaasävytila 6-aksel. sävy 6-aksel. satur. Äänenvoim. Mykistä Ylivaihde Adaptive-Sync Virkist.taaj.num Kieli Aikakatkaisu Läpinäkyvyys Lukitse OSD Tulo Autom. lähde Laajakuva Pikanäppäinmääritys DDC/CI HDMI-mustan taso Pika-aloitustila Virta pois päältä USB-lataus Informaatio Tekniset tiedot saattavat vaihdella mallin ja/tai alueen mukaan. Hae Acer-tuotteen käyttöoppaat ja muut asiakirjat viralliselta Acer-tukisivustolta.Norsk Hurtigstartveiledning (QSG) for LCD-skjerm fra Acer Viktige sikkerhetsinstruksjoner Les følgende instruksjoner nøye. 1. Rengjøring av LCD-skjermen: først må du sjekke at strømadapteren du bruker passer til strømtypen i det området du er i.
