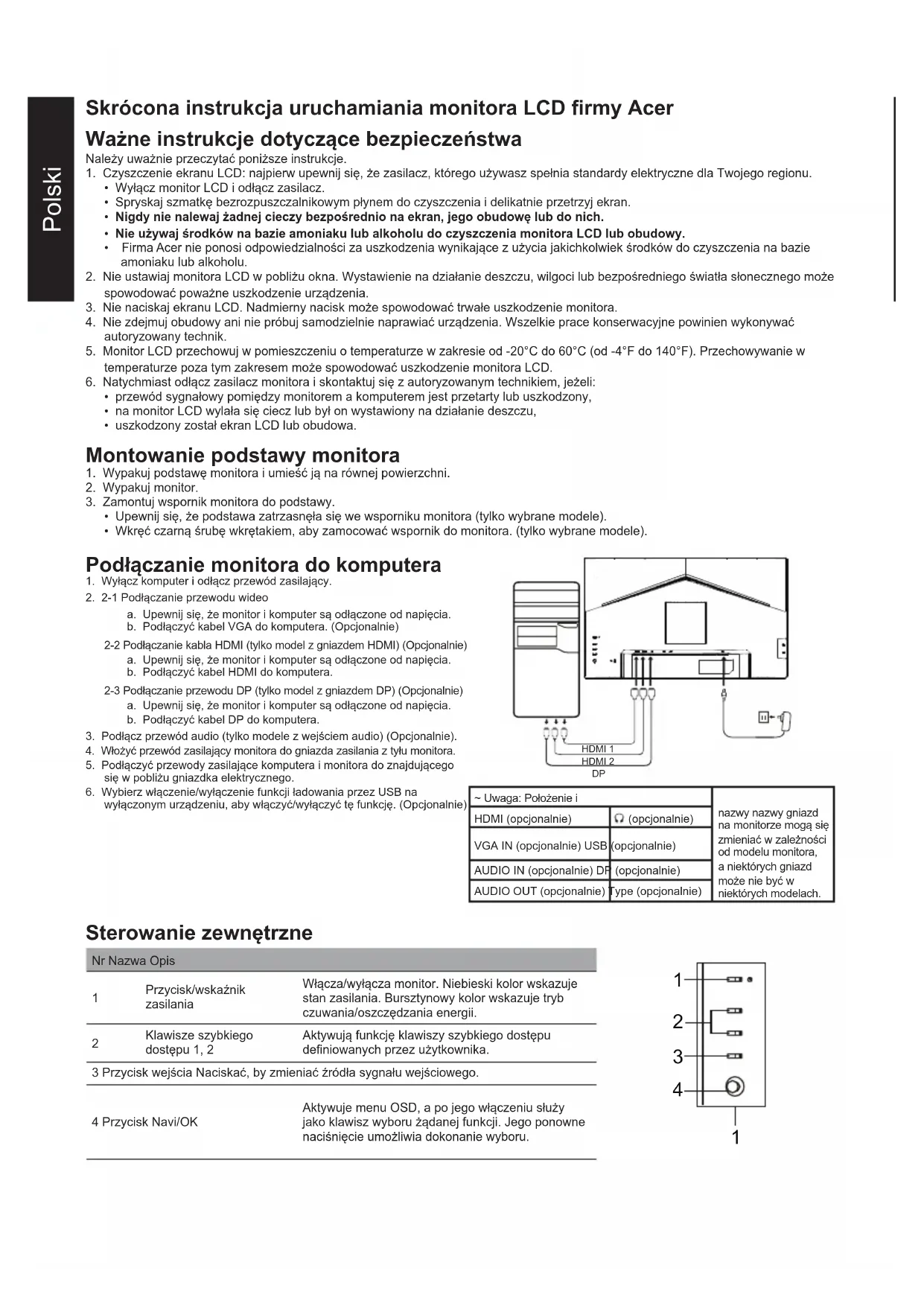

INSTRUKCJA OBSŁUGI BC270U ACER

• Wyłącz monitor LCD i odłącz zasilacz.

• Spryskaj szmatkę bezrozpuszczalnikowym płynem do czyszczenia i delikatnie przetrzyj ekran.

• Nigdy nie nalewaj żadnej cieczy bezpośrednio na ekran, jego obudowę lub do nich.

• Nie używaj środków na bazie amoniaku lub alkoholu do czyszczenia monitora LCD lub obudowy.

• Firma Acer nie ponosi odpowiedzialności za uszkodzenia wynikające z użycia jakichkolwiek środków do czyszczenia na bazie amoniaku lub alkoholu. 2. Nie ustawiaj monitora LCD w pobliżu okna. Wystawienie na działanie deszczu, wilgoci lub bezpośredniego światła słonecznego może spowodować poważne uszkodzenie urządzenia.

3. Nie naciskaj ekranu LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie monitora.

4. Nie zdejmuj obudowy ani nie próbuj samodzielnie naprawiać urządzenia. Wszelkie prace konserwacyjne powinien wykonywać

autoryzowany technik. 5. Monitor LCD przechowuj w pomieszczeniu o temperaturze w zakresie od -20°C do 60°C (od -4°F do 140°F). Przechowywanie w temperaturze poza tym zakresem może spowodować uszkodzenie monitora LCD.

6. Natychmiast odłącz zasilacz monitora i skontaktuj się z autoryzowanym technikiem, jeżeli:

• przewód sygnałowy pomiędzy monitorem a komputerem jest przetarty lub uszkodzony,

• na monitor LCD wylała się ciecz lub był on wystawiony na działanie deszczu,

• uszkodzony został ekran LCD lub obudowa. Montowanie podstawy monitora

1. Wypakuj podstawę monitora i umieść ją na równej powierzchni.

3. Zamontuj wspornik monitora do podstawy.

• Upewnij się, że podstawa zatrzasnęła się we wsporniku monitora (tylko wybrane modele).

• Wkręć czarną śrubę wkrętakiem, aby zamocować wspornik do monitora. (tylko wybrane modele). Podłączanie monitora do komputera

1. Wyłącz komputer i odłącz przewód zasilający.

2. 2-1 Podłączanie przewodu wideo

a. Upewnij się, że monitor i komputer są odłączone od napięcia. b. Podłączyć kabel VGA do komputera. (Opcjonalnie) 2-2 Podłączanie kabla HDMI (tylko model z gniazdem HDMI) (Opcjonalnie) a. Upewnij się, że monitor i komputer są odłączone od napięcia. b. Podłączyć kabel HDMI do komputera. 2-3 Podłączanie przewodu DP (tylko model z gniazdem DP) (Opcjonalnie) a. Upewnij się, że monitor i komputer są odłączone od napięcia. b. Podłączyć kabel DP do komputera.

3. Podłącz przewód audio (tylko modele z wejściem audio) (Opcjonalnie).

4. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.

5. Podłączyć przewody zasilające komputera i monitora do znajdującego

się w pobliżu gniazdka elektrycznego.

6. Wybierz włączenie/wyłączenie funkcji ładowania przez USB na

wyłączonym urządzeniu, aby włączyć/wyłączyć tę funkcję. (Opcjonalnie) HDMI 2 HDMI 1 ~ Uwaga: Położenie i nazwy nazwy gniazd na monitorze mogą się zmieniać w zależności od modelu monitora, a niektórych gniazd może nie być w niektórych modelach. HDMI (opcjonalnie) (opcjonalnie) VGA IN (opcjonalnie) USB (opcjonalnie) AUDIO IN (opcjonalnie) DP (opcjonalnie) AUDIO OUT (opcjonalnie) Type (opcjonalnie) Sterowanie zewnętrzne Nr Nazwa Opis

Przycisk/wskaźnik zasilania Włącza/wyłącza monitor. Niebieski kolor wskazuje stan zasilania. Bursztynowy kolor wskazuje tryb czuwania/oszczędzania energii.

Klawisze szybkiego dostępu 1, 2 Aktywują funkcję klawiszy szybkiego dostępu definiowanych przez użytkownika. 3 Przycisk wejścia Naciskać, by zmieniać źródła sygnału wejściowego. 4 Przycisk Navi/OK Aktywuje menu OSD, a po jego włączeniu służy jako klawisz wyboru żądanej funkcji. Jego ponowne naciśnięcie umożliwia dokonanie wyboru.Polski Deklaracje wymagane przez organy nadzoru i dotyczące bezpieczeństwa Deklaracja FCC To urządzenie przeszło odpowiednie testy potwierdzające jego zgodność z limitami dla urządzeń cyfrowych klasy B określonymi w Części 15 Zasad FCC. Limity te określono w celu zapewnienia dostatecznej ochrony przed szkodliwymi zakłóceniami w warunkach mieszkalnych. To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zostanie zainstalowane i nie będzie używane zgodnie z instrukcjami, może powodować zakłócenia w komunikacji radiowej. Nie ma jednak pewności, że w danych warunkach nie wystąpią zakłócenia. Jeśli urządzenie powoduje zakłócenia w odbiorze sygnału radiowego lub telewizyjnego (co można stwierdzić przez włączenie i wyłączenie urządzenia), zaleca się zastosowanie jednej lub więcej poniższych metod w celu wyeliminowania zakłóceń:

• zmiana kierunku lub położenia anteny odbiorczej,

• zwiększenie odległości pomiędzy urządzeniem a odbiornikiem.

• podłączenie urządzenia do innego gniazda elektrycznego niż to, do którego jest podłączony odbiornik,

• skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym. Uwaga W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę. Uwaga: przewody ekranowane W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie można podłączać do innych urządzeń komputerowych za pomocą przewodów ekranowanych. Uwaga: urządzenia peryferyjne Do tego urządzenia można podłączać jedynie certyfikowane urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.), które spełniają limity dla urządzeń klasy B. Użycie niecertyfikowanych urządzeń peryferyjnych może spowodować zakłócenia w odbiorze radiowym i telewizyjnym. Uwaga Wszelkie zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez producenta, mogą pozbawić użytkownika prawa do korzystania z tego produktu. Warunki użytkowania Urządzenie to spełnia wymagania Części 15 Zasad FCC. Można je użytkować, jeśli spełnia następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń i (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących wywoływać niepożądane działanie. Uwaga: Użytkownicy z Kanady To urządzenie cyfrowe klasy B spełnia wymagania kanadyjskiej normy ICES-003. Remarque à I'intention des utilisateurs canadiens Cet appareil numrique de la classe B est conforme à la norme NMB-003 du Canada Uwaga wyjaśniająca do „Przepisów dotyczących postępowania z odpadami elektrycznymi i elektronicznymi w zakresie recyklingu i utylizacji” Aby bardziej dbać i o naszą planetę i ją chronić, kiedy użytkownik nie potrzebuje już produktu lub produkt się zużyje, proszę postępować zgodnie z krajowymi przepisami i regulacjami dotyczącymi odpadów elektrycznych i elektronicznych i oddać urządzenie do recyklingu przez lokalnych producentów posiadających uznane w kraju kwalifikacje w zakresie recyklingu. Usuwanie zużytego sprzętu przez użytkowników w gospodarstwach domowych UE. Ten symbol na produkcie lub na jego opakowaniu oznacza, że produktu nie należy wyrzucać z innymi odpadami z gospodarstwa domowego. Obowiązkiem użytkownika przy usuwaniu zużytego urządzenia jest dostarczeniem go do punktu zbiórki, który wykonuje recykling zużytego sprzętu elektrycznego i elektronicznego. Osobne zbieranie i recykling zużytego sprzętu pomaga zachować zasoby naturalne i gwarantuje jego ponowne zagospodarowanie w sposób chroniący zdrowie człowieka i środowisko. Aby uzyskać więcej informacji dotyczących punktów recyklingu zużytych urządzeń, proszę skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstw domowych lub sklepem, w którym produkt został zakupiony. Deklaracja zgodności CE Acer Inc. niniejszym deklaruje, że ten monitor LCD spełnia zasadnicze wymagania i pozostałe istotne postanowienia dyrektywy EMC 2014/30/UE, dyrektywy niskonapięciowej 2014/35/UE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE ustanawiającej ogólne zasady ustalania wymogów dotyczących ekoprojektu dla produktów związanych z energią. Monitor Acer jest przeznaczony do wyświetlania informacji wizualnych i wideo uzyskanych z urządzeń elektronicznych.Polski DANE TECHNICZNE Panel LCD System działania Kolorowy LCD TFT Wielkość 27”W (69 cm) Rozstaw pikseli 0,233 mm (w poziomie) × 0,233 mm (w pionie) Jasność 250 cd/m2 (typowy) Kontrast 4000:1 (typowy) Kąt widzenia 178° (w poziomie) 178° (w pionie) (CR=10) Czas reakcji 5 ms (GTG) Typ panela

Częstotliwość pozioma HDMI: 31-112 KHz DP: 31-112 KHz Częstotliwość pionowa HDMI: 48 - 75 Hz DP: 48 - 75 Hz Wyświetlane kolory 16,7 mln kolorów Zegar plamki 295 MHz Maksymalna rozdzielczość HDMI: 2560×1440 przy częstotliwości 75 Hz DP: 2560×1440 przy częstotliwości 75 Hz Plug & Play

Pobór mocy Tryb włączenia 20 W (typowy) Tryb uśpienia 0,5 W (typowy) Tryb wyłączenia 0,3 W (typowy) Złącze wejściowe DP (tylko model z wejściem DP) HDMI ×2 (tylko model z wejściem HDMI) Sygnał wejścia video DP (tylko model z wejściem DP) HDMI ×2 (tylko model z wejściem HDMI) Głośniki 2 W × 2 USB USB 3.0 × 4 (ocjonalnie) Maksymalny rozmiar ekranu W poziomie: 597 mm W pionie: 336 mm Źródło zasilania WEJŚCIE: 100-240 V~ 50/60 Hz Warunki otoczenia Temp. działania: 0° do 40°C Temp. przechowywania: -20° do 60°C Wilgotność podczas pracy: 20% do 80% Wymiary 610,5 (szer.) × 406-556 (wys.) × 247 (głęb.) mm Masa (netto) 6,4 kg (netto) Dane techniczne mechanizmu Nachylanie: -5° do +35° Obracanie: ±60° Regulacja wysokości: 150 mm Przekręcanie: Nie Odłączane nóżki podstawy: Tak Zewnętrzne elementy sterowania Przełącznik/przyciski Przycisk Zasilanie Klawisz szybkiego dostępu 1 Klawisz szybkiego dostępu 2 Wejście Menu/Navi/OK Funkcje Jasność Kontrast Nieb. świat. Wzmocn. czerni ACM Super ostrość Gamma Temp. koloru Tryby Tryb sRGB Tryb odc. szar. 6-osiowa barwa Nasyc. 6-osiow Głośność Wyciszenie Over Drive Adaptive-Sync Częst. odśwież. Język Wyłączenie OSD Przezroczystość Blokada OSD Wejście Auto źródło Tryb szeroki Przypis. przyc. skrótu DDC/CI Poz. czarn. HDMI Tryb szyb. uruch Ładowania przez USB po rozładowaniu Informacje Dane techniczne zależą od modelu i/lub regionu. Podręczniki i inne dokumenty dla produktu Acer, można znaleźć na oficjalnej stronie internetowej pomocy technicznej Acer.Português Manual de início rápido (QSG) do monitor LCD da Acer Instruções de segurança importantes Leia atentamente as instruções que se seguem. 1. Limpar o ecrã do monitor LCD: primeiro, verificar se o adaptador de corrente que está a usar corresponde às normas elétricas da sua região.
