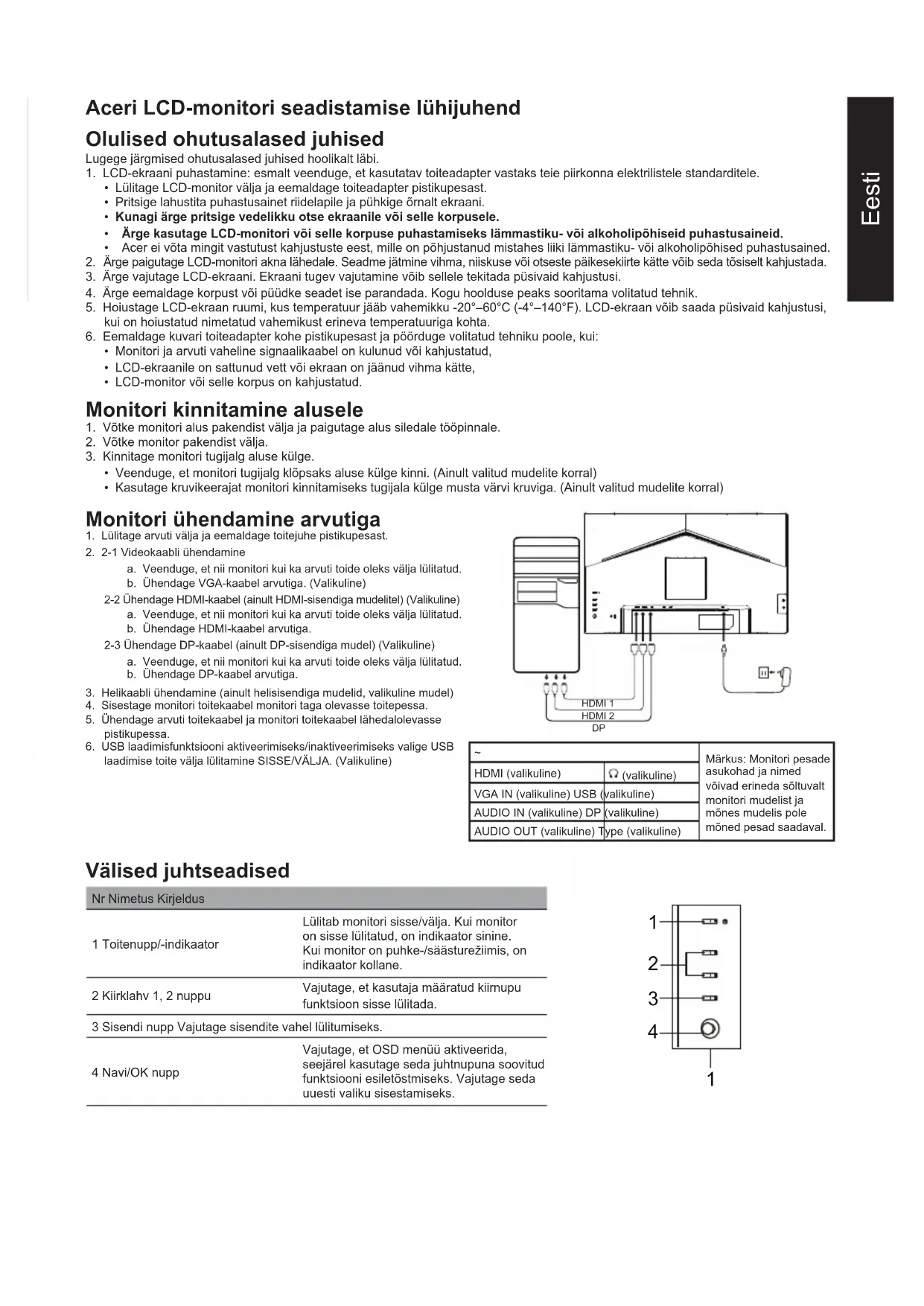

KASUTUSJUHEND BC270U ACER

• Lülitage LCD-monitor välja ja eemaldage toiteadapter pistikupesast.

• Pritsige lahustita puhastusainet riidelapile ja pühkige õrnalt ekraani.

• Kunagi ärge pritsige vedelikku otse ekraanile või selle korpusele.

• Ärge kasutage LCD-monitori või selle korpuse puhastamiseks lämmastiku- või alkoholipõhiseid puhastusaineid.

• Acer ei võta mingit vastutust kahjustuste eest, mille on põhjustanud mistahes liiki lämmastiku- või alkoholipõhised puhastusained. 2. Ärge paigutage LCD-monitori akna lähedale. Seadme jätmine vihma, niiskuse või otseste päikesekiirte kätte võib seda tõsiselt kahjustada.

3. Ärge vajutage LCD-ekraani. Ekraani tugev vajutamine võib sellele tekitada püsivaid kahjustusi.

4. Ärge eemaldage korpust või püüdke seadet ise parandada. Kogu hoolduse peaks sooritama volitatud tehnik.

5. Hoiustage LCD-ekraan ruumi, kus temperatuur jääb vahemikku -20°–60°C (-4°–140°F). LCD-ekraan võib saada püsivaid kahjustusi, kui on hoiustatud nimetatud vahemikust erineva temperatuuriga kohta.

6. Eemaldage kuvari toiteadapter kohe pistikupesast ja pöörduge volitatud tehniku poole, kui:

• Monitori ja arvuti vaheline signaalikaabel on kulunud või kahjustatud,

• LCD-ekraanile on sattunud vett või ekraan on jäänud vihma kätte,

• LCD-monitor või selle korpus on kahjustatud. Monitori kinnitamine alusele

1. Võtke monitori alus pakendist välja ja paigutage alus siledale tööpinnale.

2. Võtke monitor pakendist välja.

3. Kinnitage monitori tugijalg aluse külge.

• Veenduge, et monitori tugijalg klõpsaks aluse külge kinni. (Ainult valitud mudelite korral)

• Kasutage kruvikeerajat monitori kinnitamiseks tugijala külge musta värvi kruviga. (Ainult valitud mudelite korral) Monitori ühendamine arvutiga

1. Lülitage arvuti välja ja eemaldage toitejuhe pistikupesast.

2. 2-1 Videokaabli ühendamine

a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lülitatud. b. Ühendage VGA-kaabel arvutiga. (Valikuline) 2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel) (Valikuline) a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lülitatud. b. Ühendage HDMI-kaabel arvutiga. 2-3 Ühendage DP-kaabel (ainult DP-sisendiga mudel) (Valikuline) a. Veenduge, et nii monitori kui ka arvuti toide oleks välja lülitatud. b. Ühendage DP-kaabel arvutiga.

5. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse

6. USB laadimisfunktsiooni aktiveerimiseks/inaktiveerimiseks valige USB

laadimise toite välja lülitamine SISSE/VÄLJA. (Valikuline) HDMI 2 HDMI 1

Märkus: Monitori pesade asukohad ja nimed võivad erineda sõltuvalt monitori mudelist ja mõnes mudelis pole mõned pesad saadaval. HDMI (valikuline) (valikuline) VGA IN (valikuline) USB (valikuline) AUDIO IN (valikuline) DP (valikuline) AUDIO OUT (valikuline) Type (valikuline) Välised juhtseadised Nr Nimetus Kirjeldus

1 Toitenupp/-indikaator Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane. 2 Kiirklahv 1, 2 nuppu Vajutage, et kasutaja määratud kiirnupu funktsioon sisse lülitada. 3 Sisendi nupp Vajutage sisendite vahel lülitumiseks. 4 Navi/OK nupp Vajutage, et OSD menüü aktiveerida, seejärel kasutage seda juhtnupuna soovitud funktsiooni esiletõstmiseks. Vajutage seda uuesti valiku sisestamiseks.Eesti Normatiivsed ja ohutuseeskirjad FCC-avaldus Seda toodet on testitud ja leitud, et see seade vastab FCC-reeglite 15. osa klass B digiseadme piirnormidele. Vastavad piirnormid on koostatud, et pakkuda koju paigaldatud seadmete jaoks mõistlikku kaitset kahjulike häirete eest. See seade genereerib, kasutab ja võib kiirata raadiosageduslikku energiat ning kui seade pole paigaldatud ega seda ei kasutata vastavalt juhistele, võib see põhjustada raadioside häireid. Siiski pole mingit garantiid, et ka asjakohasel paigaldusel häireid ei tekiks. Kui seade põhjustab raadio- või televisioonisaate vastuvõttu kahjustavaid häireid, (mida saab tuvastada seadet sisse/välja lülitades), võib kasutaja häirete kõrvaldamiseks proovida ühte või mitut järgmist viisi:

• Muutke vastuvõtuantenni suunda või asendit.

• Suurendage seadme kaugust vastuvõtjast.

• Ühendage seadme toitejuhe pistikupessa, mis pole vastuvõtjaga samas elektriahelas.

• Vajaduse korral pöörduge abi saamiseks müüja või kogenud raadio-/TV-tehniku poole. Märkus Monitori kahjustamise vältimiseks ärge tõstke monitori tugijalast. Märkus: varjestatud kaabel Elektromagnetilise ühilduvuse eeskirjadele vastavuse tagamiseks peaks kõik ühendused teiste seadmetega tegema varjestatud kaablitega. Märkus: välisseadmed Selle seadmega võib ühendada vaid neid välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jms), mis vastavad B-klassi piirnõuetele. Sertimata välisseadmete kasutamine võib põhjustada raadio ja televisiooni vastuvõtuhäireid. Märkus Mistahes muudatus või konstruktsiooni muutmine, mida tootja pole selgesõnaliselt heaks kiitnud, võib tühistada seadme kasutusvolitused. Töötingimused See seade vastab FCC eeskirjade 15. osa reeglitele. Kasutamisel kehtivad kaks järgmist tingimust: (1) see seade ei tohi põhjustada kahjulikke häireid, ja (2) see seade peab taluma kõiki vastuvõetud häireid, k.a häireid, mis võivad põhjustada soovimatuid toiminguid. Märkus: Kanada kasutajatele See B-klassi digiseade vastab Kanada standardi ICES-003 nõuetele. Remarque à I’intention des utilisateurs canadiens Cet appareil numrique de la classe B est conforme à la norme NMB-003 du Canada Selgitav märkus "Töökõlbmatute elektriliste ja elektrooniliste seadmete taaskasutuse ja kasutusest kõrvaldamise eeskirjade” kohta Meie planeedi eest hoolitsemiseks ja kaitseks järgige pärast toote töökõlbmatuks muutumist või pärast toote tööea aegumist elektriliste ja elektrooniliste jäätmete käitlemisel kehtivaid riiklikke seadusi ja eeskirju ning viige need ringlusseandmiseks kohalikesse tunnustatud jäätmekäitlusjaamadesse. EL-is kodus kasutatavate seadmete kasutusest kõrvaldamine See sümbol tootel või toote pakendil tähendab, et seadet ei tohi kasutusest kõrvaldamiseks visata olmejäätmete hulka. Olete kohustatud kasutatud elektrilised ja elektroonilised seadmed viima kasutusest kõrvaldamiseks jäätmekäitlusjaama. Kasutusest kõrvaldatud seadmete eraldi kogumine ja ümbertöötlemine aitab säilitada loodusressursse ja tagab, et neid käideldakse viisil, mis ei ole ohtlik inimeste tervisele ja keskkonnale. Kasutatud seadmete jäätmekäitlusjaamade kohta lisateabe saamiseks pöörduge kohaliku omavalitsusse, majapidamisjäätmete käitlusjaama või kauplusesse, kust toote ostsite. CE-märgis ja vastavusdeklaratsioon Acer Inc kinnitab käesolevaga, et see LCD-monitor vastab elektromagnetilise ühilduvuse direktiivi 2014/30/EL, madalpinge direktiivi 2014/35/EL, RoHS direktiivi 2011/65/EL põhinõuetele ja muude asjakohaste sätete nõuetele ning direktiivi 2009/125/EK nõuetele, mis käsitleb energiamõjuga toodete ökodisaini raamistiku nõuete kehtestamist. Aceri monitori otstarve on kuvada elektroonilistest seadmetest saadud videoid ja muud nähtavat teavet.Eesti Tehnilised andmed LCD-paneel Juhtsüsteem Värviline TFT LCD-monitor Suurus Laius 27 tolli (69 cm) Pikslisamm 0,233 mm (H) × 0,233 mm (V) Heledus 250 cd/m2 (tavaline) Kontrastsus 4000:1 (tavaline) Vaatenurk 178° (H) 178° (V) (CR = 10) Reaktsiooniaeg 5 ms (G kuni G) Paneeli tüüp

Horisontaalsagedus HDMI: 31-112 KHz DP: 31-112 KHz Vertikaalsagedus HDMI: 48 - 75 Hz DP: 48 - 75 Hz Värvitäpsus 16,7 miljonit värvi Punkti taktsagedus 295 MHz Max eraldusvõime HDMI: 2560×1440, 75 Hz juures DP: 2560×1440, 75 Hz juures Automaatselt häälestuv

Energiatarve Töörežiimis 20 W (tüüpiline) Puhkerežiimis 0,5 W (tüüpiline) Väljalülitatuna 0,3 W (tüüpiline) Sisendpistik DP (ainult DP-sisendiga mudelitel) HDMI, 2 tk (ainult HDMI sisendiga mudel) Video sisendsignaal DP (ainult DP-sisendiga mudelitel) HDMI, 2 tk (ainult HDMI sisendiga mudel) Kõlarid 2 W × 2 USB USB 3.0, 4 tk (valikvarustus) Ekraani maksimaalsed mõõtmed Horisontaalne: 597 mm Vertikaalne: 336 mm Toiteallikas SISEND: 100-240 V~ 50/60 Hz Ümbritseva keskkonna tingimused Töötemperatuur: 0° kuni 40°C Hoiustamise temperatuur: -20° kuni 60°C Suhteline niiskus: 20% kuni 80% Mõõtmed 610,5 (L) × 406-556 (K) × 247 (S) mm Mass (neto) 6,4 kg (neto) Mehhanismi andmed Kallutamine: -5° kuni +35° Pööramine: ±60° Kõrguse reguleerimine: 150 mm Telje ümber pööramine: Ei Eemaldatav tugijalg: Jah Välised juhtseadised Lüliti/nupud Toitenupp Kiirklahv 1 Kiirklahv 2 Sisend Menüü/Navi/OK Funktsioonid Heledus Kontrastsus Sinine valgus Musta võimendus ACM Üliteravus Gamma Värvitemperatuur Režiimid sRGB-režiim Hallskaala režiim 6-komponendiline värvitoon 6-komponendiline küllastus Helitugevus Vaigistatud Helimoonutused Adaptiivne sünkroonimine Värskendussageduse väärtus Keel Ekraanilekuvatava teate kestus Läbipaistvus Ekraanikuva lukk Sisend Allika automaatvalimine Lai (dün.) režiim Kiirklahvi määramine DDC/CI HDMI musta tase Kiirkäivitusrežiim USB-laadimise välja lülitamine Teave Tehnilised andmed erinevad mudeliti ja/või piirkonniti. Aceri toote kasutusjuhend ja muud dokumendid on saadaval Aceri ametlikul veebisaidil.Lietuvių LCD monitoriaus „Acer“ trumpasis sąrankos vadovas Svarbios saugos instrukcijos Atidžiai perskaitykite šias instrukcijas. 1. LCD ekrano valymas: pirmiausia užtikrinkite, kad maitinimo adapteris, kurį naudojate, atitiktų jūsų regiono elektros standartus.
