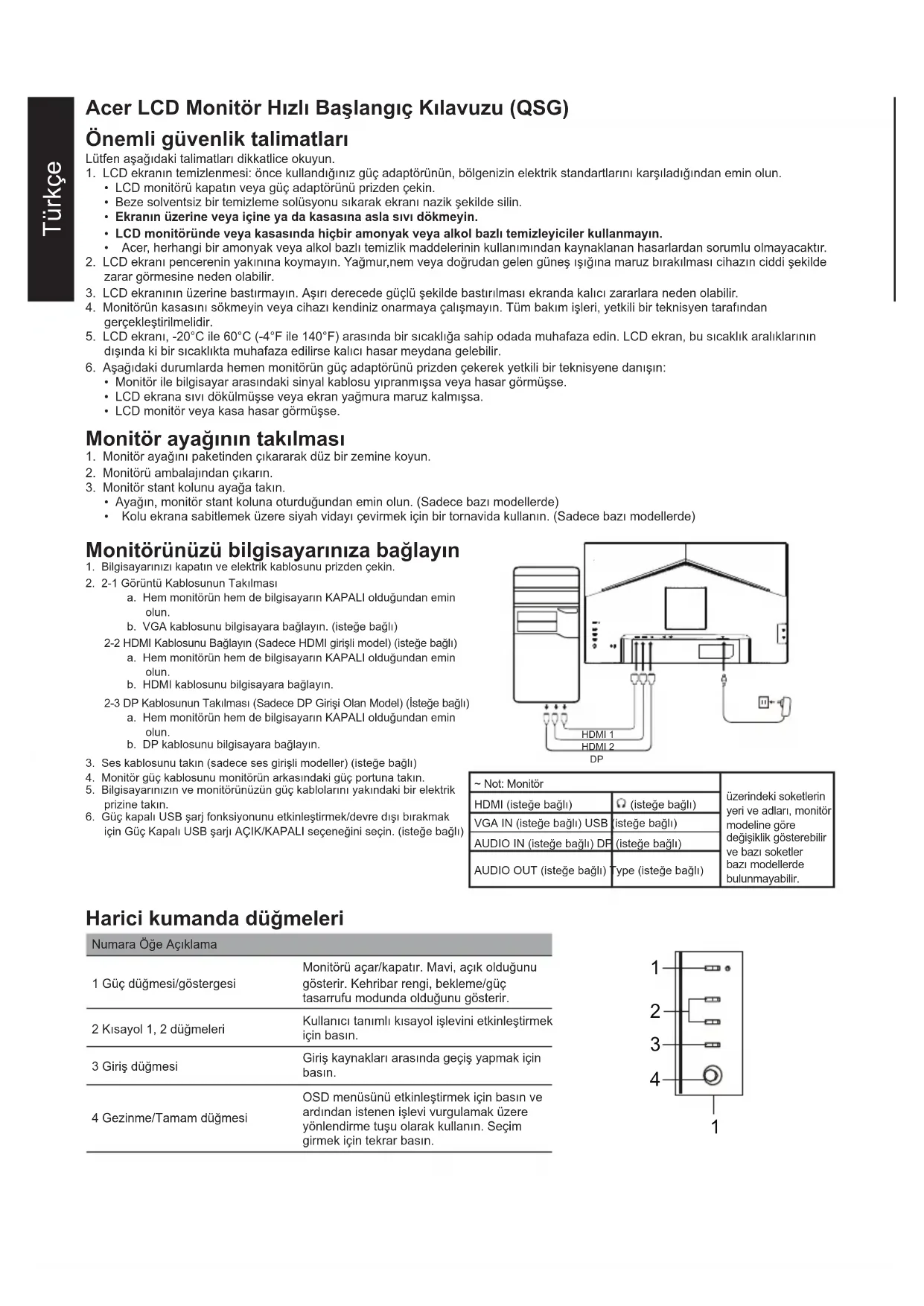

KULLANIM KILAVUZU BC270U ACER

• LCD monitörü kapatın veya güç adaptörünü prizden çekin.

• Beze solventsiz bir temizleme solüsyonu sıkarak ekranı nazik şekilde silin.

• Ekranın üzerine veya içine ya da kasasına asla sıvı dökmeyin.

• LCD monitöründe veya kasasında hiçbir amonyak veya alkol bazlı temizleyiciler kullanmayın.

• Acer, herhangi bir amonyak veya alkol bazlı temizlik maddelerinin kullanımından kaynaklanan hasarlardan sorumlu olmayacaktır. 2. LCD ekranı pencerenin yakınına koymayın. Yağmur,nem veya doğrudan gelen güneş ışığına maruz bırakılması cihazın ciddi şekilde zarar görmesine neden olabilir.

3. LCD ekranının üzerine bastırmayın. Aşırı derecede güçlü şekilde bastırılması ekranda kalıcı zararlara neden olabilir.

4. Monitörün kasasını sökmeyin veya cihazı kendiniz onarmaya çalışmayın. Tüm bakım işleri, yetkili bir teknisyen tarafından gerçekleştirilmelidir. 5. LCD ekranı, -20°C ile 60°C (-4°F ile 140°F) arasında bir sıcaklığa sahip odada muhafaza edin. LCD ekran, bu sıcaklık aralıklarının dışında ki bir sıcaklıkta muhafaza edilirse kalıcı hasar meydana gelebilir.

6. Aşağıdaki durumlarda hemen monitörün güç adaptörünü prizden çekerek yetkili bir teknisyene danışın:

• Monitör ile bilgisayar arasındaki sinyal kablosu yıpranmışsa veya hasar görmüşse.

• LCD ekrana sıvı dökülmüşse veya ekran yağmura maruz kalmışsa.

• LCD monitör veya kasa hasar görmüşse. Monitör ayağının takılması

1. Monitör ayağını paketinden çıkararak düz bir zemine koyun.

2. Monitörü ambalajından çıkarın.

3. Monitör stant kolunu ayağa takın.

• Ayağın, monitör stant koluna oturduğundan emin olun. (Sadece bazı modellerde)

• Kolu ekrana sabitlemek üzere siyah vidayı çevirmek için bir tornavida kullanın. (Sadece bazı modellerde) Monitörünüzü bilgisayarınıza bağlayın

1. Bilgisayarınızı kapatın ve elektrik kablosunu prizden çekin.

2. 2-1 Görüntü Kablosunun Takılması

a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. VGA kablosunu bilgisayara bağlayın. (isteğe bağlı) 2-2 HDMI Kablosunu Bağlayın (Sadece HDMI girişli model) (isteğe bağlı) a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. HDMI kablosunu bilgisayara bağlayın. 2-3 DP Kablosunun Takılması (Sadece DP Girişi Olan Model) (İsteğe bağlı) a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun. b. DP kablosunu bilgisayara bağlayın.

3. Ses kablosunu takın (sadece ses girişli modeller) (isteğe bağlı)

4. Monitör güç kablosunu monitörün arkasındaki güç portuna takın.

5. Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik

6. Güç kapalı USB şarj fonksiyonunu etkinleştirmek/devre dışı bırakmak

için Güç Kapalı USB şarjı AÇIK/KAPALI seçeneğini seçin. (isteğe bağlı) HDMI 2

HDMI 1 ~ Not: Monitör üzerindeki soketlerin yeri ve adları, monitör modeline göre değişiklik gösterebilir ve bazı soketler bazı modellerde bulunmayabilir. HDMI (isteğe bağlı) (isteğe bağlı) VGA IN (isteğe bağlı) USB (isteğe bağlı) AUDIO IN (isteğe bağlı) DP (isteğe bağlı) AUDIO OUT (isteğe bağlı) Type (isteğe bağlı) Harici kumanda düğmeleri Numara Öğe Açıklama

1 Güç düğmesi/göstergesi Monitörü açar/kapatır. Mavi, açık olduğunu gösterir. Kehribar rengi, bekleme/güç tasarrufu modunda olduğunu gösterir. 2 Kısayol 1, 2 düğmeleri Kullanıcı tanımlı kısayol işlevini etkinleştirmek için basın. 3 Giriş düğmesi Giriş kaynakları arasında geçiş yapmak için basın. 4 Gezinme/Tamam düğmesi OSD menüsünü etkinleştirmek için basın ve ardından istenen işlevi vurgulamak üzere yönlendirme tuşu olarak kullanın. Seçim girmek için tekrar basın.Türkçe Düzenleyici ve güvenlik bildirimleri FCC bildirimi Bu cihaz FCC kurallarının 15. Bölümü uyarınca, B Sınıfı sayısal cihaz sınırlarına göre test edilmiş olup bu sınırlara uyduğu görülmüştür. Bu sınırlar, cihaz bir yerleşim bölgesine kurulduğunda zararlı parazitlere karşı uygun koruma sağlamak üzere tasarlanmıştır. Bu cihaz, radyo frekansı enerjisi üretmekte, kullanmakta ve yaya bilmekte olup talimatlara göre kurulmadığı ve kullanılmadığı takdirde telsiz iletişimde parazite neden olabilir. Ancak bu husus, belirli bir montajda parazit meydana gelmeyeceği anlamına gelmez. Cihaz, radyo ve televizyon yayınında parazite neden oluyorsa (anahtarlama tertibatı ile belirlenebilir) kullanıcının paraziti yok etmek için aşağıdaki bir veya birkaç önlemi almalıdır:

• Alıcı antenin yönünü veya konumunu yeniden ayarlayın.

• Cihaz ile alıcı arasındaki mesafeyi arttırın.

• Cihazın elektik kablosunu, alıcının takılı olduğu elektrik prizinden farklı bir prize takın.

• Yardım için satıcınıza veya deneyimli bir radyo/TV teknisyenine danışın. Not Monitörünüzün zarar görmesini önlemek için standından tutarak kaldırmayın. Not: blendajlı kablo Başka bilgisayarlara olan tüm bağlantılar, EMC yönetmeliğine uyum için blendajlı kablolarla yapılmalıdır. Not: çevre birimleri Sadece Sınıf B limitlerini karşılayan onaylı çevre birimleri (giriş/çıkış cihazları, terminaller, yazıcılar vb.) cihaza bağlanmalıdır. Onaylı olmayan çevre birimlerinin kullanılması telsiz ve televizyon yayınlarında parazite neden olabilir. Not Üretici tarafından açık bir şekilde onaylanmamış değişiklik veya modifikasyonlar kullanıcının bu ürünü çalıştırma yetkisini geçersiz kılabilir. Çalışma Koşulları Bu aygıt FCC Kuralları Bölüm 15’e uygundur. Kullanım, aşağıdaki iki şarta bağlıdır: (1) bu cihaz, zararlı parazite neden olmamalıdır ve (2) istenmeyen işlemlerin neden oldukları dahil alınan tüm paraziti kabul edebilir. Not: Kanadalı kullanıcılar Bu Sınıf B dijital cihaz, Kanada ICES-003 özellikleriyle uyumludur. Remarque à I'intention des utilisateurs canadiens Cet appareil numrique de la classe B est conforme à la norme NMB-003 du Canada “Atık Elektrikli ve Elektronik Ürünlerin Geri Dönüşümü ve Bertarafının Yönetimine İlişkin Düzenlemeler" hakkında açıklayıcı not Gezegenimize daha iyi bakmak ve korumak için, kullanıcı artık bu ürüne ihtiyaç duymadığında veya ürün kullanım ömrünü tamamladığında lütfen elektrikli ve elektronik ürün atıklarının geri dönüşümü ile ilgili ulusal yasalara ve düzenlemelere uyun ve ulusal olarak tanınan geri dönüşüm niteliklerine sahip yerel üreticiler aracılığıyla geri dönüştürün. AB ev kullanıcıları için atık cihazların elden çıkarılması Ürünün veya paketinin üzerinde bulunan bu sembol, ürünün diğer evsel atıklarla birlikte atılmaması gerektiğini göstermektedir. Kullanılmış cihazları atarken, kullanılmış elektrikli ve elektronik cihazları geri dönüştüren bir toplama noktasına getirmek sizin sorumluluğunuzdur. Kullanılmış cihazların atılma sırasında ayrı olarak toplanması ve geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olur, insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmelerini sağlar. Kullanılmış cihazlar için geri dönüştürme noktaları ile ilgili daha fazla bilgi için lütfen bölgesel şehir ofisinize, evsel atıkların elden çıkarılmasıyla ilgili servise veya ürünü satın aldığınız satıcınıza danışın. CE uygunluk beyanı Acer Inc., bu LCD monitörün 2014/30/EU EMC Direktifi, 2014/35/EU Düşük Voltaj Direktifi ve 2011/65/EU RoHS Direktifi ile enerjiyle ilgili ürün için çevreci tasarım gerekliliklerinin belirlenmesi için bir çerçeve oluşturulması konusundaki 2009/125/EC Direktifinin temel gerekliliklerine ve diğer ilgili hükümlerine uygun olduğunu beyan eder. Acer monitör, elektronik cihazlardan elde edilen bilgilerin video ve görsel olarak görüntülenmesi için tasarlanmıştır.Türkçe ÖZELLİKLER LCD Paneli Sürücü sistemi TFT Renkli LCD Boyut 27” G (69 cm) Piksel Aralığı 0,233 mm (Y) × 0,233 mm (D) Parlaklık 250 cd/m2 (Genellikle) Kontrast 4000:1 (Genellikle) Görüş Açısı 178° (Y) 178° (D) (CR=10) Tepki Süresi 5 ms (GTG) Panel Tipi

Güç Tüketimi Açık Mod 20 W (Genellikle) Uyku Modu 0,5 W (Genellikle) Kapalı Mod 0,3 W (Genellikle) Giriş Bağlayıcısı DP (Sadece DP Girişli Model) HDMI ×2 (Sadece HDMI-Girişi Olan Model) Giriş Video Sinyali DP (Sadece DP Girişli Model) HDMI ×2 (Sadece HDMI-Girişi Olan Model) Hoparlörler 2 W × 2 USB USB3.0 × 4 (İsteğe bağlı) Maksimum Ekran Büyüklüğü Yatay: 597 mm Dikey: 336 mm Güç Kaynağı GİRİŞ: 100-240 V~ 50/60 Hz Çevresel Konular Çalışma Sıcaklığı: 0° ila 40°C Depolama Sıcaklığı: -20° ila 60°C Çalışma Nemi: %20 ila %80 Boyutlar 610,5 (G) × 406-556 (Y) × 247 (D) mm Ağırlık (Net Ağırlık) 6,4 kg (net) Mekanik Özellikler Eğim: -5° ila +35° Dönme: ±60° Yükseklik ayarı: 150 mm Eksen: Hayır Çıkarılabilir ayak standı: Evet Harici Denetimler Anahtarlar/Düğmeler Güç düğmesi Kısayol tuşu 1 Kısayol tuşu 2 Giriş Menü/Gezinme/Tamam İşlevler Parlaklık Kontrast Mavi Işık Siyah Güçlendir ACM Süper Keskinlik Gama Renk Sıcaklığı Modlar sRGB Modu Gri Tonlama Modu 6 eks. Ton 6 eks. Doygun. Ses Seviyesi Sessiz Aşırı Hız Adaptif Senkronizasyon Yenileme hızı Dil OSD zaman aşımı Şeffaflık OSD Kilidi Giriş Otomatik Kaynak Geniş Mod Kısayol Atama DDC/CI HDMI Siyah düzey Hızlı Başlat Modu Güç Kapalı USB şarj Bilgi Teknik özellikler, modele ve/veya bölgeye göre değişiklik gösterir. Resmi Acer destek sitesinde, Acer ürününüze yönelik kılavuzları ve diğer belgeleri bulun.Română Ghid de iniţiere rapidă pentru monitorul LCD Acer (QSG) Instrucţiuni de siguranţă importante Vă rugăm să citiţi cu atenţie instrucţiunile următoare. 1. Curățarea ecranului afișajului LCD: mai întâi, asigurați-vă că adaptorul de alimentare pe care îl utilizați corespunde standardelor electrice pentru regiunea dvs.
