KÄYTTÖOHJE Model SUB TIVOLI AUDIO

Vyöhykkeen luominen....161

Kaiuttimen tai kaiuttimien valinta vyöhykkeelle 162

Kaikki vyöhykkeet -sivu 163

Vyöhykesoitin-sivu 164

Kaiuttimen tiedot -sivu 165

Lähteet 166

Musiikkinäyttö 166

Asetussivu 167

Laitesivu 168

Kaiutinmääritysten sivu 168

Laiteohjelmiston päivitys....169

Kunnossapito 171

Vianetsintä ja usein kysytyt kysymykset 171

Vianetsintä 171

Usein kysytyt kysymykset....173

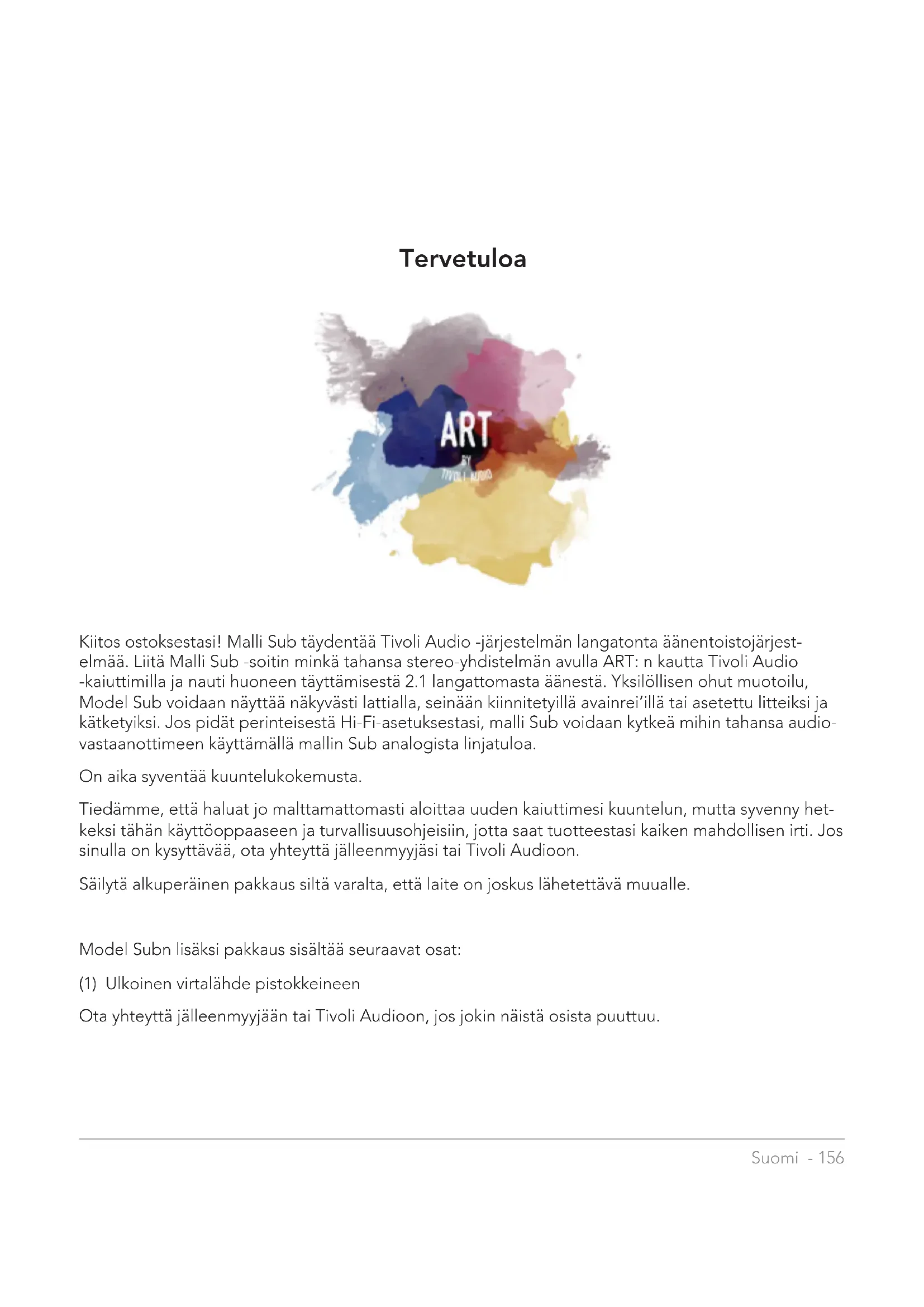

Tervetuloa

ART BY 77011 MUNO

Kiitos ostoksestasi! Malli Sub täydentää Tivoli Audio -järjestelmän langatonta äänentoistojärjestelmää. Liitä Malli Sub -soitin minkä tahansa stereo-yhdistelmän avulla ART: n kautta Tivoli Audio -kaiuttimilla ja nauti huoneen täyttämisestä 2.1 langattomasta äänestä. Yksilöllisen ohut muotoilu, Model Sub voidaan näyttää näkyvästi lattialla, seinään kiinnitetyillä avainrei'illä tai asetettu litteiksi ja kätketyiksi. Jos pidät perinteisestä Hi-Fi-asetuksestasi, malli Sub voidaan kytkeä mihin tahansa audiovastaanottimeen käyttämällä mallin Sub analogista linjatuloa.

On aika syventää kuuntelukokemusta.

Tiedämme, että haluat jo maltamattomasti aloittaa uuden kaiuttimesi kuuntelun, mutta syvenny het- keksi tähän käyttöoppaaseen ja turvallisuusohjeisiin, jotta saat tuotteestasi kaiken mahdollisen irti. Jos sinulla on kysyttävää, ota yhteyttä jälleenmyyjäsi tai Tivoli Audioon.

Säilytä alkuperäinen pakkaus siltä varalta, että laite on joskus lähetettävä muualle.

Model Subn lisäksi pakkaus sisältää seuraavat osat:

(1) Ulkoinen virtalähde pistokkeineen

Ota yhteyttä jälleenmyyjään tai Tivoli Audioon, jos jokin näistä osista puuttuu.

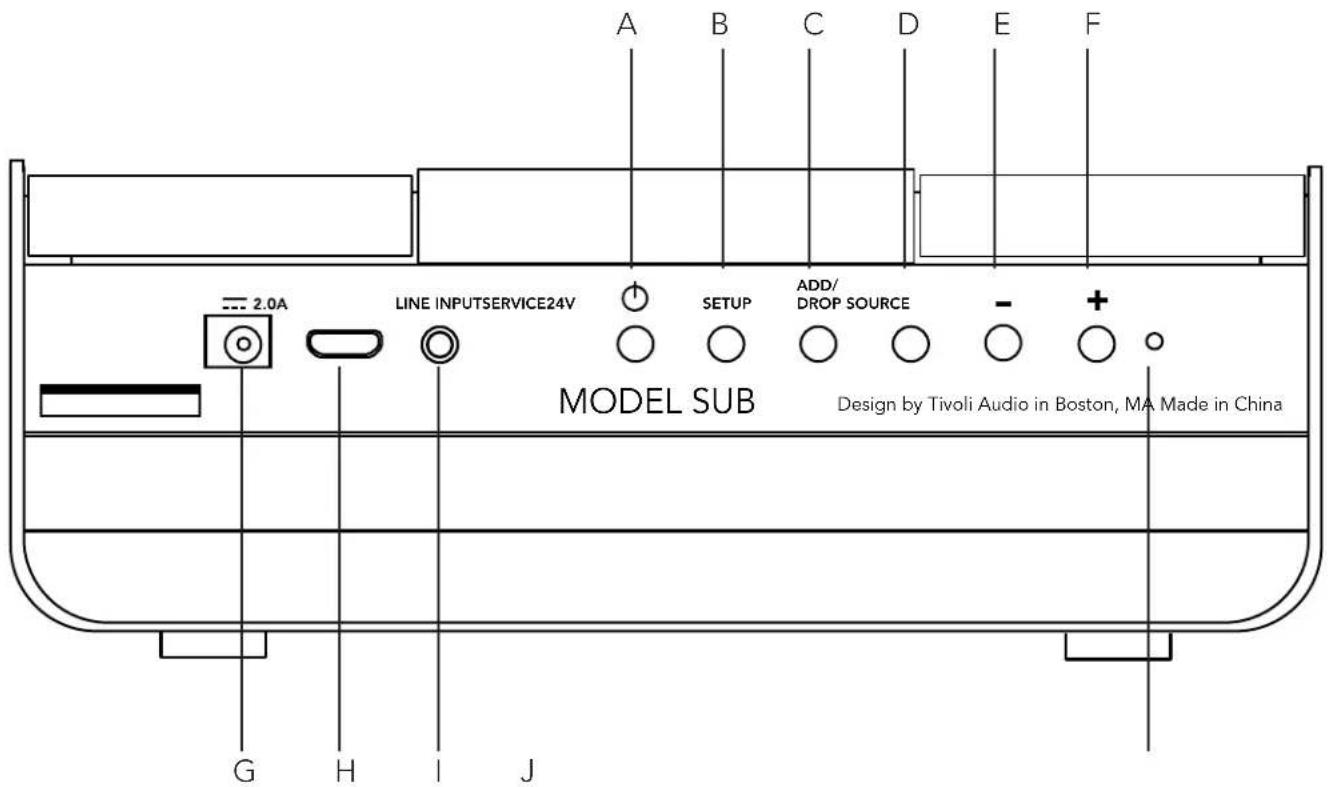

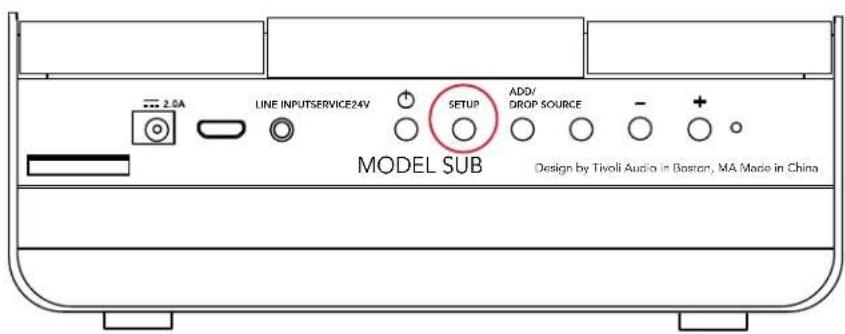

Toimintojen yleiskuvaus

A. VIRTAPAINIKE: Kytke laite päälle virtapainiketta painamalla. Kytke laite pois päältä pitämällä painiketta alhaalla.
B. SETUP (asetus): Liitä kaiutin kotiverkkoosi tätä painiketta painamalla.
C. ADD/DROP (lisää/poista): Jos kaiutin on liitetty ryhmään, voit poistaa sen ryhmästä pitämällä tätä painiketta alaspainettuna. Jos kaiutinta ei ole liitetty ryhmään, tätä painiketta painamalla voit liittää sen seuraavaan mahdolliseen ryhmään. Löydät tarkempia tietoja tämän käyttöoppaan kappaleesta "LISÄÄ/POISTA-painike".
D. SOURCE: Tätä painiketta napauttamalla voit vaihtaa audiolähdettä. Audiolähde ilmaistaan LED-valon värillä. Bluetooth-tilassa voit käynnistää laiteparin muodostamistilan pitämällä painiketta alhaalla yhden sekunnin ajan, jos LED-valo jo vilkkuu. Jos LED-valo palaa, pidä painiketta alhaalla, kunnes se alkaa vilkkua.

Vihreä LED-valo – langaton tila

Violetti LED-valo – Lisälaitetila

E. VOLUME - (äänenvoimakkuus miinus): Vähennä äänenvoimakkuutta painiketta painamalla.

F. VOLUME + (äänenvoimakkuus plus): Lisää äänenvoimakkuutta painiketta painamalla.

G. DC-tulo: Yhdistä Tivoli-verkkolaite tähän porttiin akun latausta tai kaiuttimen virransyöttöä varten. Käytä vain tämän tuotteen mukana toimitettua verkkolaitetta.

H. SERVICE: Huoltoportti. Vain valtuutetun Tivoli-huoltolijkkeen käyttöön.

I. LINE INPUT (lisälaite): Linjaa sisään perinteiselle vastaanottimelle.

Liitä radiosi kodin langattomaan verkkoon suorittamalla seuraavat vaiheet.

1. Liitä radiosi kodin langattomaan verkkoon suorittamalla seuraavat vaiheet.

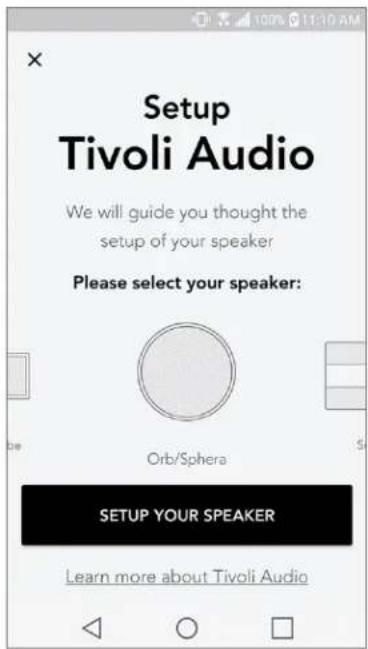

2. Lataa ja avaa Tivoli Audio Wireless -sovellus.
3. Vieritä sovelluksessa vasemmalle/oikealle valitaksesi asennukseen käytettävän kaiuttimen.

1. Paina laitteen takana olevaa Setup-painiketta ja sitten Next.

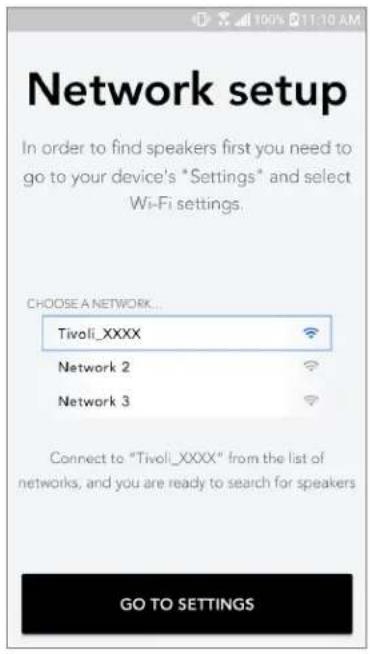

1. Siirry WiFi-verkkoihisi valitsemalla "Siirry asetuksiin" ja liitä laite.
2. Valitse WiFi-asetuksista "Tivoli_XXXXXX". Kun laitteesi on vahvistanut yhteyden Tivoli-verkkoon, palaa Tivoli Audio Wireless -sovellukseen.

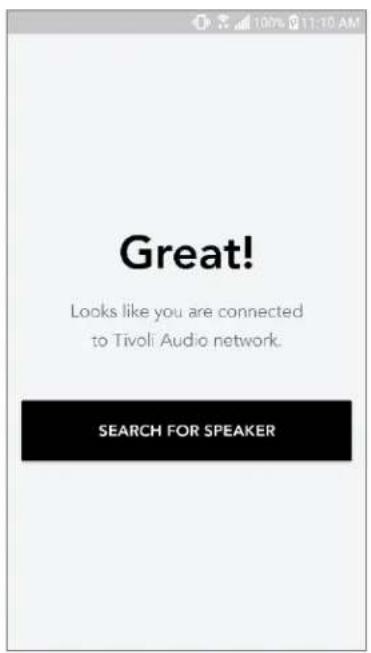

1. Nyt sinun pitäisi nähdä, että laitteella on yhteys. Valitse sitten "Search for Speaker" siirtyäksesi WiFi-asetuksiin.

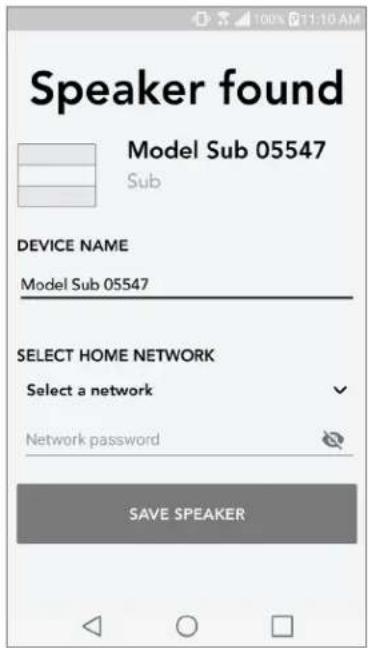

1. Valitse avattavasta valikosta WiFi-verkko, johon liität laitteen, ja anna sitten salasanatietosi. Huomaa, että tämän tulee olla 2,4 GHz verkko; 5 GHz verkot on yleensä merkitty eivätkä ne ole yhteensopivia Tivoli Audio -tuotteiden kanssa. Annettuasi WiFi-verkon tiedot valitse "Save Speaker".

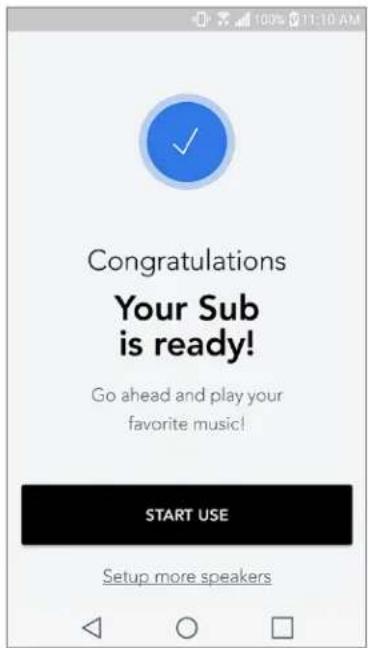

1. Tallennettuasi WiFi-asetukset kaiuttimeen, voit asentaa vyöhykkeen. Kaiuttimen liittämiseen Wi-Fi-verkkoon voi mennä noin 30 sekuntia.

Huomio: Jos asennus ei ole valmis ja saat viestin yhteyden muodostamisen epäonnistumisesta, aloita alusta ja toista vaiheet 1-9.

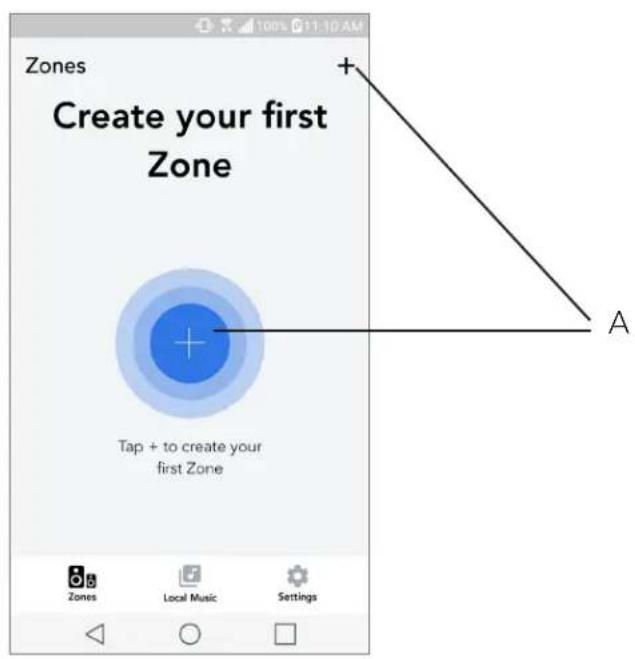

Vyöhykkeen luominen

A. Luo vyöhykkeen. Voi koostua yhdestä tai useammasta kaiuttimesta.

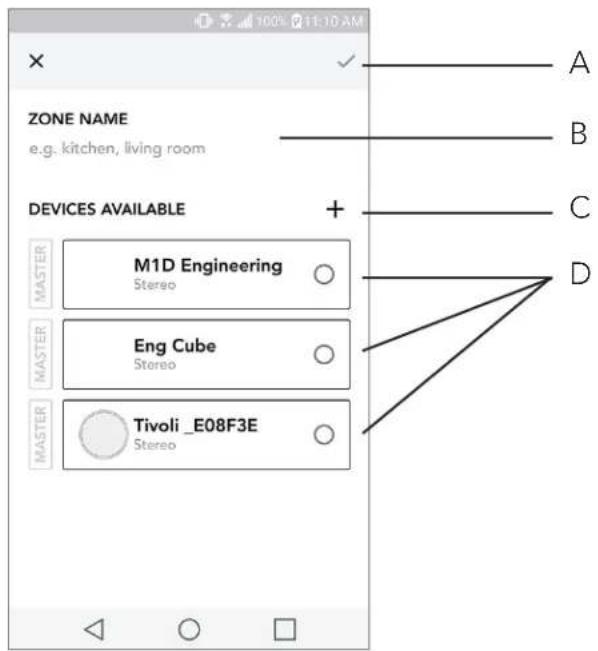

Kaiuttimen tai kaiuttimien valinta vyöhykkeelle

ZONE NAME e.g. kitchen, living room DEVICES AVAILABLE + MASTER M1D Engineering Stereo ○ MASTER Eng Cube Stereo ○ MASTER Tivoli _E08F3E Stereo ○ A B C D

A. Tallentaa muutokset
B. Nimeää vyöhykkeen
C. Menee asennussivulle ja lisää kaiuttimen
D. Valitse kaiuttimet vyöhykkeelle

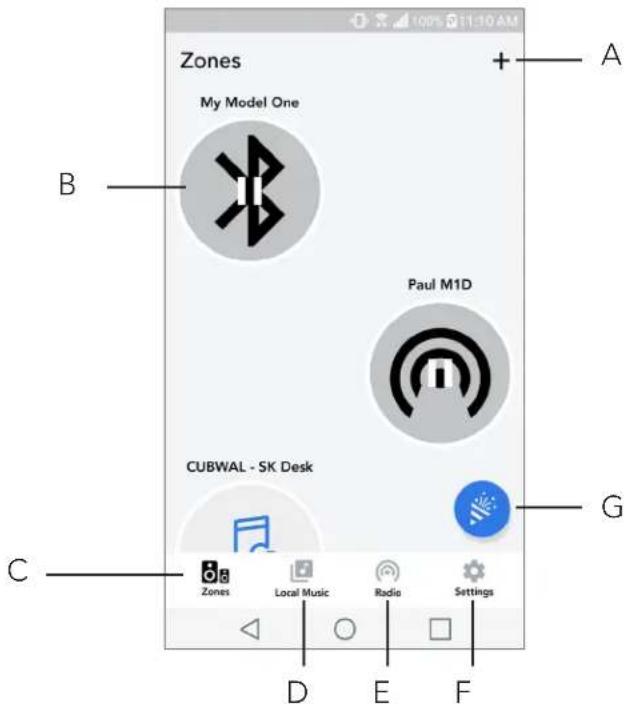

Kaikki vyöhykkeet -sivu

A. Luo uuden vyöhykkeen

C. Näytä kaikki vyöhykkeet (nykyinen näyttö)

D. Näytä puhelimeesi paikallisesti tallennettua musiikkia vyöhykkeellä toistettavaksi

E. Valitse FM/DAB radio lähteeksi mille tahansa vyöhykkeelle, jossa Model One Digital on käytet- tävissä.

F. Siirtyv asetussivulle

G. Vedä vyöhykkeelle ottaaksesi Party Moden käyttöön.

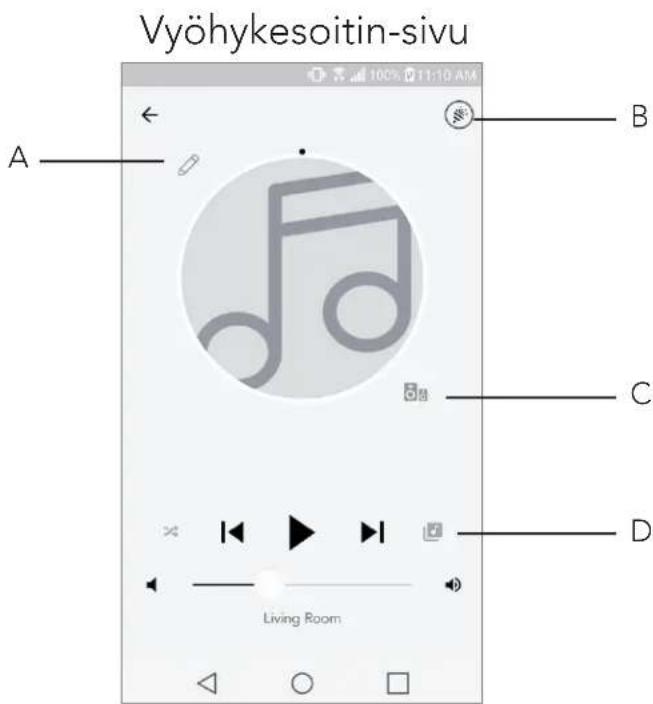

Vyöhykesoitin-sivu A B C D Living Room

A. Muuttaa vyöhykkeen nimen
B. Aktivoi Party Moden, jolloin kaikki aktiiviset kaiuttimet liittyvät toistoon
C. Siirtyy vyöhykekaiutinluetteloon.
D. Valitse vyöhykkeellä toistettava musiikkilähde. Huomaa, että jotkut sovelluksessa käytettävissä olevat lähteet edellyttävät rekisteröidyn tilin kirjautumistiedot.

A. Napauta kaiutinta nähdäksesi sen tietosivun.
B. Napauta lisätäksesi kaiuttimen vyöhykkeelle.

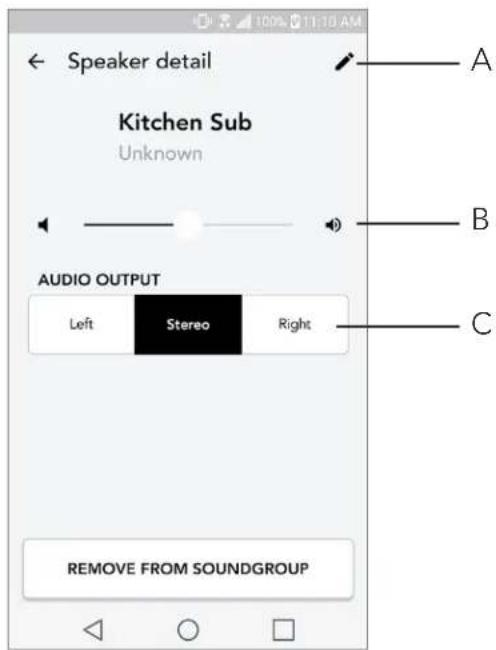

Kaiuttimen tiedot -sivu

Speaker detail Kitchen Sub Unknown AUDIO OUTPUT Left Stereo Right A B C REMOVE FROM SOUNDGROUP

A. Vaihda nimi
B. Säädä kaiuttimen äänenvoimakkuutta
C. Asenna kaiutin vain oikean kanavan, vain vasemman kanavan tai stereo-palautteeseen

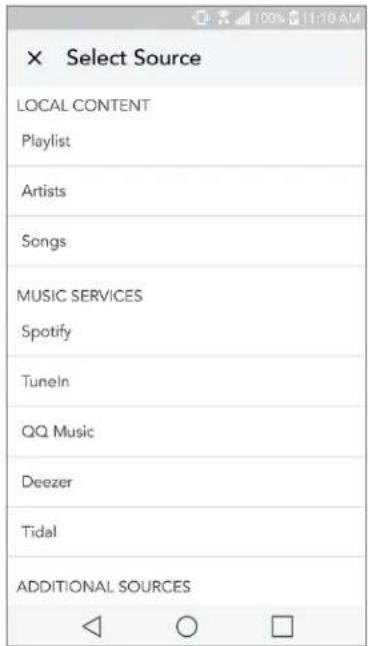

Lähteet

Valitse vyöhykkeellä toistettava musiikkilähde. Huomaa, että jotkut sovelluksessa käytettävissä olevat lähteet edellyttävät rekisteröidyn tilin kirjautumistiedot. Jos haluat lisätietoa DAB/FM radion toista-misesta WiFi:n yli tai Bluetoothin toistamisesta WiFi:n yli, lue kappaleet DAB/FM WiFi:n yli ja Bluetooth WiFi:n yli.

× Select Source LOCAL CONTENT Playlist Artists Songs MUSIC SERVICES Spotify Tuneln QQ Music Deezer Tidal ADDITIONAL SOURCES

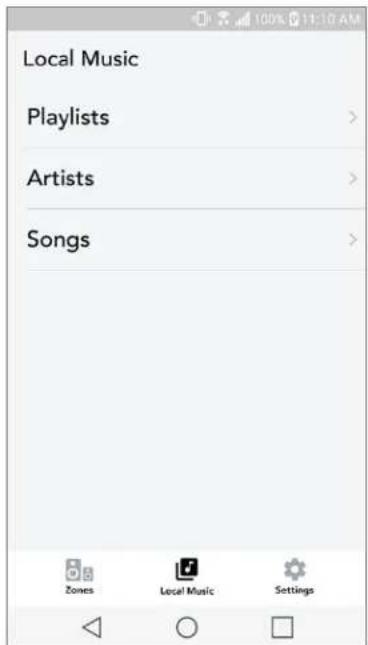

Musiikkinäyttö (koskee vain paikallista sisältöä)

Selaa paikallisesti tallennettua musiikkia suoraan puhelimellasi tai tabletillasi.

Selaa paikallisesti tallennettua musiikkia suoraan puhelimellasi tai tabletillasi.

A. Näytä kaikki asennetut kaiuttimet
B. Musiikkipalvelutilien kirjautumistietojen hallinta

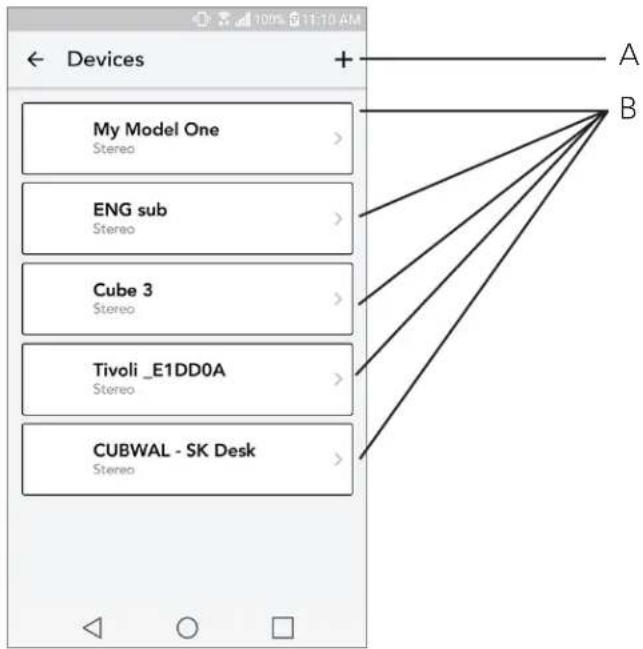

Laitesivu

Devices My Model One Stereo ENG sub Stereo Cube 3 Stereo Tivoli _E1DD0A Stereo CUBWAL - SK Desk Stereo + A B

A. Asenna uusi kaiutin
B. Näytä yksittäisten kaiuttimien tiedot ja määritys

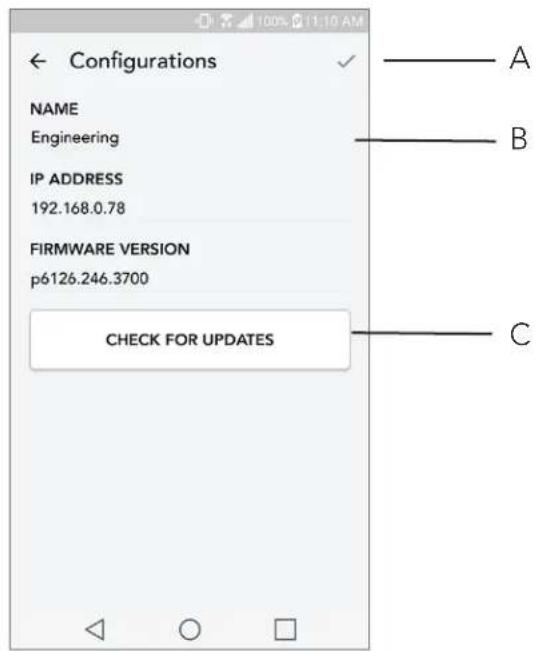

Kaiutinmääritysten sivu

A. Valitse kaiuttimen nimen vaihdon tallentamiseksi
B. Valitse kaiuttimen nimen vaihtamiseksi
C. Valitse tarkistaaksesi uuden laiteohjelmiston varalta tai asentaaksesi nykyisen laiteohjelmiston uudelleen

Laiteohjelmiston päivitys

Model Sub kuuluu kausittaisia ohjelmistopäivityksiä. Päivitykset kannattaa tarkastaa heti ensimmäisellä käyttökerralla ja noin neljän viikon välein sen jälkeen. Sovellus ilmoittaa sinulle uusista laiteohjelmistopäivityksistä, tai voit tarkistaa Kaiuttimen määritys -sivulta.

Tarkista päivitysten varalta:

1. Siirry kohtaan Laitteet asetussivulta.
2. Uusimman laiteohjelmiston tarpeessa olevat yksiköt löytyvät luettelosta. Valitse luettelosta yksikkö, jonka haluat päivittää.

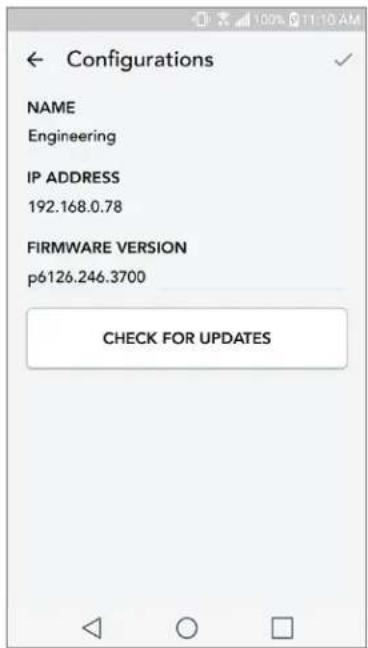

3. Kun olet yksikön sivulla, valitse "Check for Updates".

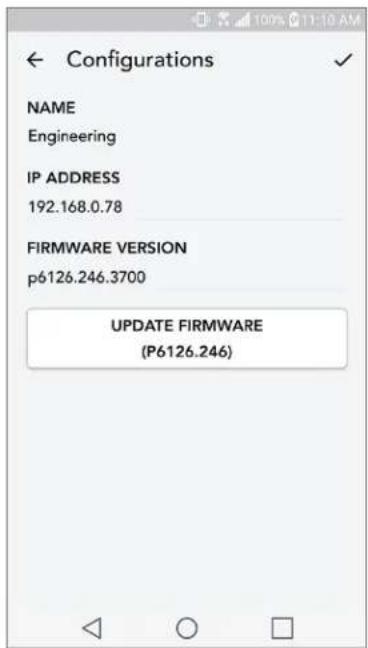

1. Jos yksikkö El ole ajan tasalla, painikkeessa lukee "Update Firmware". Jos yksikkö ON ajan tasalla, painikkeessa lukee "Re-Install Firmware". Laiteohjelmiston uudelleenasennus ei ole tarpeen, ellei asiakaspalvelun edustaja neuvo niin tekemään.

Configurations NAME Engineering IP ADDRESS 192.168.0.78 FIRMWARE VERSION p6126.246.3700 UPDATE FIRMWARE (P6126.246)

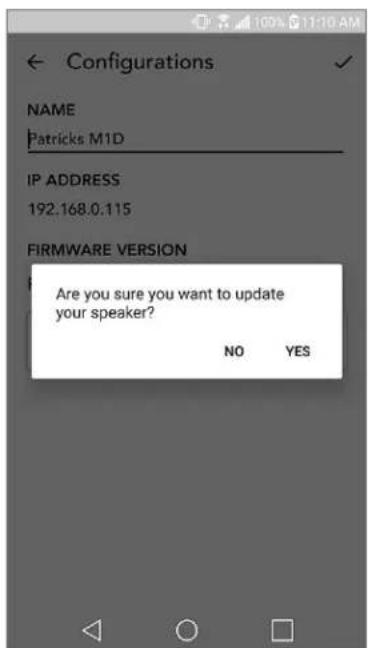

1. Vahvista, että haluat päivittää laiteohjelmiston.

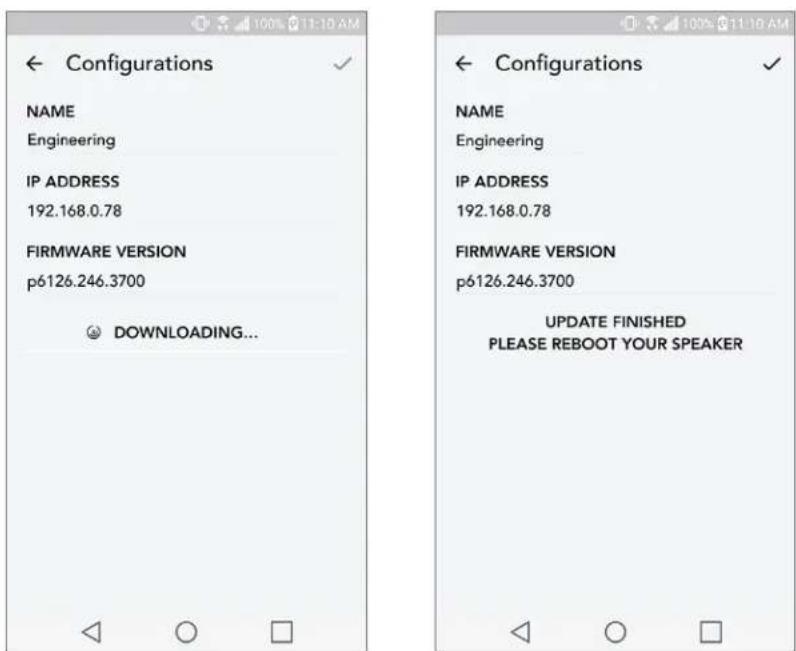

1. Näet laitteen lataavan ja asentavan laiteohjelmistopäivityksen. Kun päivitys on valmis, näytölle ilmestyy alla oleva viesti. Käynnistä laite uudelleen, niin se on käyttövalmis.

Configurations NAME Engineering IP ADDRESS 192.168.0.78 FIRMWARE VERSION p6126.246.3700 DOWNLOADING... Configurations NAME Engineering IP ADDRESS 192.168.0.78 FIRMWARE VERSION p6126.246.3700 UPDATE FINISHED PLEASE REBOOT YOUR SPEAKER

Kunnossapito

Puhdista Model Sub takaosa ja puinen hyllykkö kuivalla pyyhkeellä. Voit puhdistaa laitteen edessä olevat kangasosat teippiharjalla Älä altista vedelle.

Vianetsintä ja usein kysytyt kysymykset

Vianetsintä

1. Näytöllä lukee "Connect Radio to WiFi". Kaiuttimellasi on ongelmia yhteyden muodostamisessa verkostoon, johon se on aikaisemmin asennettu. Tarkista, että verkosto on edelleen aktiivinen. Jos verkosto on edelleen aktiivinen, sammuta kaiutin ja käynnistä se uudelleen. Jos tästä ei ole apua, palauta tehdasasetukset (pitämällä Setup- ja Party Mode -painikkeita painettuina 3 sekuntia) ja toista kaiuttimen asennusprosessi.

2. Näytöllä lukee "Wireless Setup Enabled". Kaiutintasi ei ole asennettu langattomaan verkkoon ja se on asennustilassa. Lue asennusohjeet joko pika-asennusoppaasta tai online-käyttöoppaasta.

3. En löydä langatonta verkkoani (WiFi) Tivoli-sovelluksen luettelosta. Varmista, että langattomassa liitäntäpisteessäsi tai langattomassa reitittimessäsi on virta ja verkkoyhteys. Tarkista, että WiFi-taajuusalueeksi on asetettu vakio, 2,4 GHz. ART-järjestelmä ei tue taajuutta 5 GHz. Varmista, että laitteesi on kytketty langattomaan verkkoon. Sulje Tivoli Audio -sovellus ja avaa se uudelleen. Nyt sinun pitäisi nähdä langaton verkko.

4. Kaiuttimesta tuleva musiikki kuulostaa epätasapainoiselta. Tarkista balanssi avaamalla Tivo-li-sovellus, valitsemalla Vyöhyke ja sitten Kaiuttimet. Valitse käyttämäsi kaiuttimet. Jos käytät vain yhtä kaiutinta, tarkista, että kaiutin on säädetty kohtaan Stereo. Jos käytät kahta kaiutinta, tarkista että äänenvoimakkuudet ovat samalla tasolla ja että ne molemmat on säädetty kohtaan Stereo tai Vasen/oikea, jos kuuntelet niitä stereoparina. Jos käytät useampaa kuin kahta kaiutinta, varmista että kaikki Vasemmat ja Oikeat kaiuttimet on asennettu pareittain (niin että kaiuttimia ei ole esi-merkiksi 2 vasenta ja 1 oikea).

5. Olen asentanut kaiuttimet, mutta en löydä Model Sub sovelluksen luettelosta. Tarkista, että kaiuttimen takana oleva LED-valo palaa vihreänä. Kytke virta pois laitteesta pitämällä sen takana olevaa virtapainiketta painettuna kunnes LED muuttuu punaiseksi. Laita sitten kaiuttimeen virta painamalla virtapainiketta uudelleen. Käynnistä sovellus uudelleen, ja kun LED palaa jälleen vihreänä, etsi kaiutin "Play New" -ikkunasta. Jos vihreä LED vilkkuu, lue vianetsintävinkit #1 tai #2.
6. Kuuntelen musiikkia Spotifyyn kautta, mutta ääni kuuluu puhelimestani. Avaa Spotify-sovellus. Kuunnellessasi kappaletta napsauta sovelluksen alaosassa kohtaa "Available Devices". Valitse Tivoli Model One -vyöhykkeen pääkaiuttimen nimi, jolloin ääni rupeaa kuulumaan Tivoli-järjestelmästä. Lue lisätietoja kaiuttimen oheisesta Spotify Connect -oppaasta tai Model Sub -pika-asennusoppaasta tai online-käyttöoppaasta.
7. Toistan musiikkia Spotifylla, mutta en näe kohtaa "Available Devices" sovelluksen alaosassa. Varmista, että sinulla on Spotify Premium -tili. Lue lisätietoja kaiuttimen oheisesta Spotify Connect -oppaasta tai käy sivustolla Spotify.com. Jos käytät Spotify Premium -tiliä, varmista että kaiutin on yhdistetty langattomaan verkkoosi ja käynnistä sitten Spotify-sovellus uudelleen.
8. Sovelluksen luettelossa ei ole Apple Musicia eikä Google Playta. Ei hätää! Aseta Model Sub Bluetooth-tilaan. Muodosta laitepari medialaitteellesi Bluetoothin kautta haluamaasi Model Subi-in. Jos haluat kuunnella musiikkia useammasta kuin yhdestä kaiuttimesta, käytä Bluetooth WiFi:n yli -toimintoa.
9. Model Sub on päällä ja sillä on yhteys, mutta järjestelmästä ei kuulu ääntä. Lisää Model Sub äänenvoimakkuutta käyttämällä laitteen etuosassa olevaa äänenvoimakkuuspainiketta. Voit tarkistaa äänenvoimakkuuden myös Tivoli-sovelluksesta. Tarkista seuraavaksi puhelimesi mediatiedoston äänenvoimakkuus. Varmista, että se on päällä ja kokeile äänenvoimakkuuden lisäämistä. Varmista, että mikään ei kosketa Model Sub yläosaa sen kosketusherkältä alueelta, sillä se voisi keskeyttää järjestelmän toiminnan. Keskeytä äänilähde ja jatka sitten toistoa uudelleen, koska langattomalla verkollasi on voinut olla ongelmia, jotka ovat vaikuttaneet kaikkiin laitteisiisi.
10. Kaiutin ei vastaa. Palauta tehtaan asetukset. Pidä kaiuttimen Setup- ja Party Mode -painikkeita painettuina samanaikaisesti 3 sekunnin ajan. LED muuttuu punaiseksi. Paina virtapainiketta. Kaiutin on palautettu tehtaan oletusasetuksiin. Jos se ei vieläkään vastaa, poista virtalähde (akku tai adapteri) ja kytke se sitten uudelleen.

Usein kysyttyjä kysymyksiä

1. Miten voin toistaa musiikkia uudella Model Sub? Voit toistaa musiikkia Model Sub -laitteella suoratoistamalla WiFi-yhteydellä Tivoli-sovelluksen kautta, muodostamalla laiteparin Model Sub kanssa Bluetoothin kautta tai käyttämällä laitteen takana olevaa lisälaitetuloa. Lue lisätietoja pika-asennusoppaasta tai online-käyttöoppaasta.
2. Mistä voin löytää sovelluksen? Tivoli Audio Wireless -sovellus on saatavissa sekä iOS App Storesta että Google Play Storesta.
3. Mitä virtaa Model Sub käyttää? Model Sub toimitetaan 24 Voltin DC virtalähteen kanssa. Laite voi ottaa virtaa myös ladattavasta akkupaketista (myydään erikseen).
4. Voinko käyttää Model Sub julkisessa WiFi-verkossa? Kyllä, mutta WiFi-signaalin vahvuus ja suoratoistokyky voivat riippua muiden verkkoa käyttävien laitteiden lukumäärästä.
5. Voinko liittää ei-WiFiä käyttäviä Tivoli-tuotteita uuteen ART-sarjaan? Kyllä! Käyttämällä uutta ConX-ratkaisua voit tehdä mistä tahansa Tivoli Audio -tuotteesta WiFi-kaiuttimen. Se voidaan liittää langattomasti Model Sub -järjestelmään.
6. Voinko liittää kannettavan tietokoneen tai työpöytäkoneen WiFi:n kautta Model Sub? Tällä hetkellä Tivoli Audio -sovellus on optimoitu vain puhelimille ja tableteille. Tämä voi kuitenkin muuttua tulevaisuudessa. Voit silti muodostaa yhteyden Bluetoothin kautta tai lisälaiteporttia käyttämällä.
7. Mitä palveluita ART by Tivoli Audio -järjestelmä tukee? Sovellus tukee seuraavia palveluita: Spotify (premium), Tidal, Deezer, QQ Music, Tune In, verkkolaitteet/palvelimet sekä paikallinen sisältö. Voit käyttää myös muita musiikkipalveluita, mutta Bluetoothin ja Bluetooth WiFi:n yli -ominaisuuden kautta. Lue lisätietoja online-käyttöoppaan kappaleesta Bluetooth WiFi:n yli.
8. Miten Model Sub puhdistetaan? Suosittelemme, että puhdistat puuosat kuivalla pyyhkeellä. Voit puhdistaa kankaan teippiharjalla.
9. Voinko liittää erillisiä ART-tuotteita yhteen langattomasti? Kyllä! Kun kaikki tarvittavat kai-uttimet on asennettu kunnolla WiFi-verkoon, ne ovat käytettävissäsi liitettäviksi. Nämä valitut järjestelmät ovat osa vyöhykettä, jolla voit toistaa musiikkia samanaikaisesti. Lue lisätietoja pika-asennusoppaasta tai online-käyttöoppaasta.
10. Voinko toistaa useita lähteitä samanaikaisesti? Kyllä! Sinulla voi olla niin monta lähdettä kuin sinulla on kaiuttimia. Jokainen vyöhyke voi halutessasi toistaa eri lähdettä.
11. Tarvitsenko erityisen internet-nopeuden tai reitittimen käyttääkseni Model Sub? Tarvitset tavallisen laajakaistayhteyden yhdistettynä 2,4 GHz reitittimeen/langattomaan tukiasemaan. Tämä on tavallinen järjestely useissa kodeissa. Model Sub -tuotteet eivät tällä hetkellä tue 5 GHz reitittimiä/ langattomia tukiasemia.
