MEGA 350 D - Kompressori METABO - Ilmainen käyttöohje ja opas

Tuotteen tyyppi	Mäntäkompressori
Merkki	Metabo
Malli	MEGA 350 D
Mitat (P x L x K)	88 x 49 x 77 cm
Paino	49 kg
Virtalähde	230 V / 50 Hz / 9,0 A
Moottorin teho	2,0 kW
Säiliön tilavuus	50 L
Suurin käyttöpaine	10 bar
Imukapasiteetti	290 L/min
Tehollinen virtaus	165 L/min
Sylinterien lukumäärä	2
Kompressorin pyörimisnopeus	1300 rpm
Suojausluokka	IP44
Äänenpainetaso (4 m etäisyydellä)	71 ± 3 dB(A)
Äänitehotaso	91 ± 3 dB(A)
Moottoriöljyn tyyppi	10W40
Öljymäärä (vaihto)	0,21 L
Ilman ulostulojen lukumäärä	2
Ilmansuodatin	Kyllä, vaihto 250 tunnin välein
Kondenssiveden tyhjennys	Kyllä, tyhjennysruuvi säiliön pohjassa
Turvallisuus	Turvaventtiili, lämpösuojakytkin
Mukana tulevat lisävarusteet	Kääntyvät pyörät jarruilla

Usein kysytyt kysymykset - MEGA 350 D METABO

Kuinka tyhjentää Metabo MEGA 350 D -kompressorin öljy?

Sammuta laite, irrota pistoke, tyhjennä säiliön ilma. Aseta astia öljyn tyhjennysruuvin (merkki 14) alle, kierrä se auki ja anna öljyn valua. Kierrä ruuvi takaisin ja täytä täyttöputken (merkki 18) kautta 0,21 L 10W40-öljyä. Hävitä käytetty öljy keräyspisteeseen.

Kuinka usein kondenssivesi on tyhjennettävä?

Joka 50 käyttötunnin välein avaa säiliön alla oleva tyhjennysruuvi (merkki 11) poistaaksesi kondenssiveden. Huomio, tämä vesi sisältää öljyä, vie se ongelmajätelaitokseen.

Kuinka säätää ulostulopainetta?

Kierrä paineensäädintä (merkki 16) säätääksesi säädetyn paineen. Nykyinen paine näkyy säätöpaineen mittarissa (merkki 17). Varmista, ettei säädetty paine ylitä liitetyn paineilmatyökalun suurinta käyttöpainetta.

Mikä on kompressorin lämpösuojaus?

Kompressori on varustettu katkaisimella (merkki 5), joka laukeaa ylikuumentuessa. Jos kompressori pysähtyy, sammuta se kytkimellä, anna jäähtyä noin 10 minuuttia, kytke sitten katkaisin takaisin ennen uudelleenkäynnistystä.

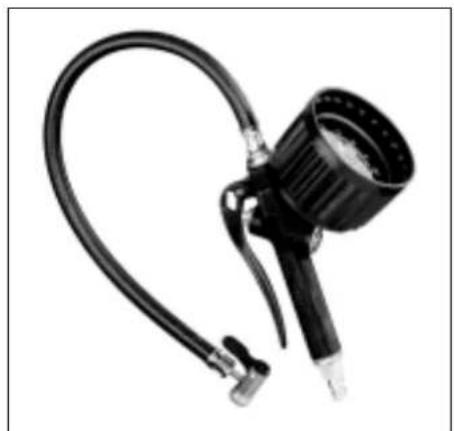

Voiko kompressoria käyttää renkaiden täyttämiseen?

Kyllä, mutta vain voitelemattomalla ilmalla. Käytä sopivaa rengastäyttäjää (valinnainen lisävaruste). Älä koskaan täytä renkaita voidellulla ilmalla, koska se voi vahingoittaa rengasta tai laitteistoa.

Kuinka puhdistaa ilmansuodatin?

Joka 50 käyttötunnin välein tarkista ilmansuodatin (merkki 2). Tarvittaessa puhdista se paineilmalla tai vaihda se 250 tunnin välein. Likainen suodatin heikentää kompressorin suorituskykyä.

Millaisia paineilmatyökaluja voidaan käyttää?

Kompressori syöttää kaikkia paineilmatyökaluja, jotka toimivat säädetyssä painealueella (max 10 bar). Esimerkkejä: ruuvinväännin, naulain, maalipistooli, puhalluspistooli jne. Käytä suositeltuja Metabo-lisävarusteita (katso luettelo luvusta 6).

Mitä tehdä, jos kompressori ei käynnisty?

Tarkista sähkönsyöttö: kaapeli, pistoke, sulake (16 A hidastettu). Jos jännite on liian alhainen, käytä riittävän poikkipinnan jatkojohtoa. Jos katkaisin on lauennut, odota jäähtymistä ja kytke takaisin. Jos ongelma jatkuu, ota yhteys ammattilaiseen.

Missä turvaventtiili sijaitsee?

Turvaventtiili (merkki 4) on integroitu päälle/pois-kytkimeen. Se laukeaa automaattisesti, jos suurin sallittu paine ylittyy. Älä käsittele sitä, se on säädetty tehtaalla.

Kuinka säilyttää kompressori käytön jälkeen?

Sammuta laite ja irrota pistoke. Tyhjennä ilma säiliöstä ja liitetyistä työkaluista. Säilytä sitä kuivassa paikassa, suojassa pakkaselta ja sateelta. Älä koskaan aseta sitä kyljelleen. Käytä pyöriä liikuttamiseen.

KÄYTTÖOHJE MEGA 350 D METABO

Vakuklamte, että ümä tõude vaara seuraavia normeja" on direkivilu märdysten mäkainen "karkastusarpokti" testin suoritija""Mitatu Taatuu jahonen tohtaso""

DA

OVERENSSTEMMELSESATTESTIOSWIADCZENIE O ZGODNOSCI

Hermed erklarer vi agel answer, at dette produktum stoveren ed folgende standarder'ith besteismessere i direktvemer' rapport" gennemfert' /Malt Garanteren lydefekvtniveau.

EL

AHANANTIETOIXEIAZIMEGEGYEZOSEGINYILATKOZAT

Anououneu me iia eunuyn o t npov ouo avioiogx ic aokouBe cipokayopoe Cua u n dianaioukov onyohoyu Exekon yekuyu npoycatoTIOeueoc an to 100MmPcnBcEryynuynntaOndmoaOxN

CS 5LV

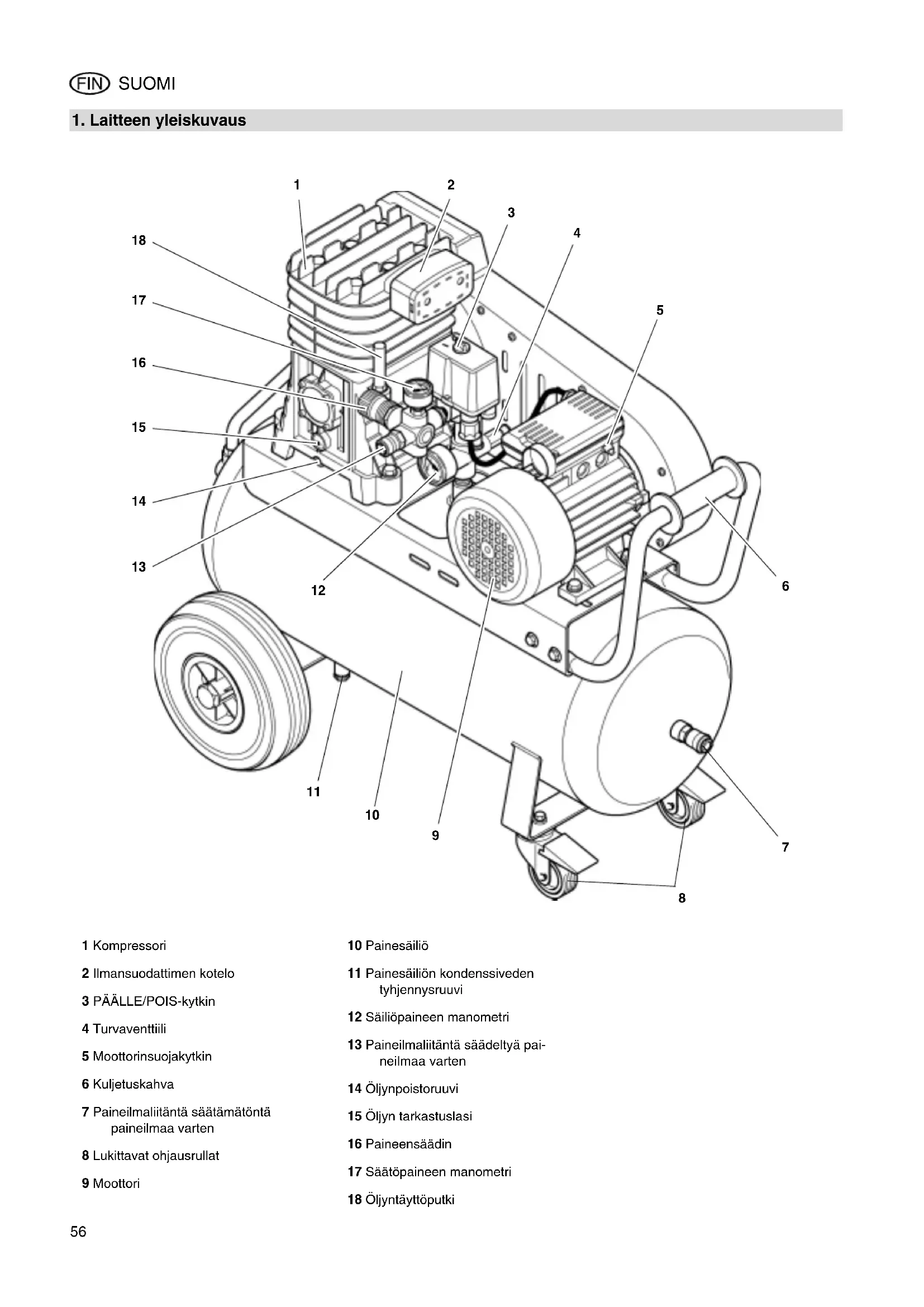

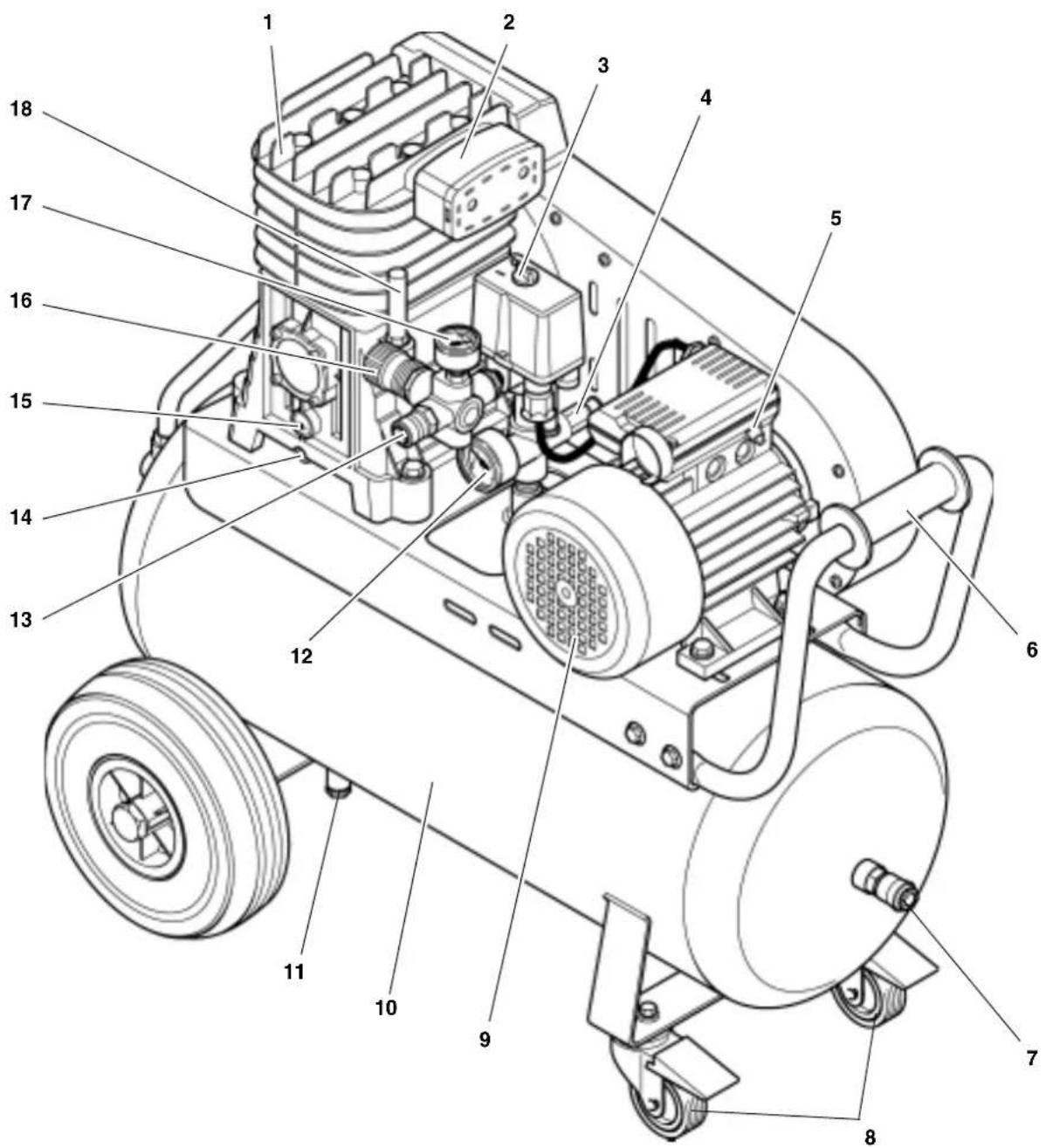

1. Laitteen yleiskuvaus

1 Kompressori
2 Ilmansuodattimen kotelo
3 PAALLE/POIS-kytkin
4 Turvaventtiili
5 Moottorinsuojaktykin
6 Kuljetuskahva
7 Paineimalitanta saatamatontapaineilmaa varten
8 Lukittavat ohjausrullat
9 Moottori

10 Painesaillio
11 Painesaillion kondenssiveneden tyhennysruvu
12 Saliopaineen manometri
13 Paineilmalitanta saadeltya paineimaa varten
14 Oljynpoistoruvi
15 Oljyn tarkastuslasi
16 Paineensäedin
17 Saatopaineen manometri
18 Oljyntayttoputki

Sisallysluettelo

1. Laitteen yleiskuvaus.. 55
2. Lue ensin! 56
   3.Turvallisuus. 56
   3.1 Tarkoituksenmukainen kayttö.....56
   3.2 Yleisiā turvallisuusohjeita....56
   3.3 Turvalaitteet. 57
3. Kaytto 57
   4.1 Ennen ensimmaista kayttoa 57
   4.2 Verkkolitäntä 57
   4.3 Paineilman tuottaminen 57
4. Huolto ja hoitoo.. 57
   5.1 Saannollinen huolto 57
   5.2 Laitteen sailytys 58
5. Toimitettavissa olevat lisātarvikkeet. 58/63
6. Ongelmat ja häröt 59
7. Korjaus 60
8. Ymparistonsuojelu 60
9. Tekniset tiedot 60

2. Lue ensin!

Lue tama ohjekirja ennen laitteen kaytttoontotoa. Huomioi erityisesti turvallisuusohjeet.
Mikali huomaat kuljetukssasa syntyneita vahinkoja pakkauksen purkamisen yhteydessa, ilmoita niista heti tavaran toimittajalle. Ala ota laitetta kayttoon!
- Havita pakkaus ymparistoystavillisiesti. Toimita pakkaus asianmukai-seen jatteidenkeräyspaikkaan.
- Pida tāmā ohjekirja tallessa, jotta voit aina tarvittaessa kayttäa sitä. Sailytā myös paineilmakcomponenttien tarkastustodistukset.
Mikali lainaat konetta tai myyt sen, luovuta aina myos koneen ohjekirjat mukaan.

3. Turvallisuus

3.1 Tarkoituksenmukainen käytto

Tämä laite on tarkoitetu tuottamaan paineilmaa paineilmakaytöisille tyokaluille.

Käytto läketieteellisella alueella, elintar-vikkeiden alueella sekā hengitysilmapullojen tayttaminen ei ole salittua.

Rajāhtāvi, palavia tai terveydelle vaarallisia kaasuja ei saada imea sisäan. Rahāhdysaltiissa tilassa ei kayttö ole salittua.

Muu käytö on märäysten vastaista.
Märäysten vastaisesta käytösta,
koneen muutoksista tai osien käytösta,
joita valmistaja ei ole tarkastanut ja

hyväksynyt, voi aiheutua ennalta arvaamattomia vauroiota!

Lapset, nuoret ja ei opastetut henkilot eivat saa kayttäa laitetta ja siihen liitettyja paineilmatyokaluja.

3.2 Yleisiä turvallisusuusohjeita

Huomioi tata sahkolaitetta kaytettaaessa seuraavat turvallisuusohjeet, jotta vaarat henkilolle ja esinevahingot valttäisin. Huomioi kappaaleissa olevat erityiset turvallisuusohjeet.

Säilytä huolellisesti kaikki koneen mukana toimitetut dokumentit.

Huomioi tarvittaessa kompressorien ja paineilmatyokalujen kasittelyyn liittyvat ammattiyhdistyksien ohjesaannot ja tapaturmantjuntamaaraykset.

Yleinen vaara!

Pida työmparistö siistina -epäjärkestys voi johtaa onnettomuksiin.

Ole tarkkaavainen. Keskity työhösi. Työskentele järkevasti. Äla käytä sahkölaitetta, mikali keskittymiskykysi on hāiriintynyt.

Huomioi ympariston vaikutukset.

Huolehdi hyvästa valaistuksesta.

Välta epanormaaleita asentoja. Huolehdi tukevuustesta ja saïlytä aina tasapainosi.

Älä käytä tata sahkolaitetta palavien.
nesteiden tai kaasujen laheisyydessa.

Pida lapset etaallä työaluesta. Äla kayton aikana anna muiden henkilöiden koskea tyokaluun tai verkkokaapeliin.

Alä ylikuormita sahkolaitetta - käytä tata sahkolaitetta ainoastaan teknisissä tiedossa annetulla tehoalueella.

Sähköstä aiheutuva vaara!

Ala aseta tata sahkolaitetta sateeseen.
Ala kayta tata sahkolaitetta kosteassa tai marassa ymparistossa.

Välta tän män sahkölaitteen kanssa työskenneltäessä kosketuksia maadoitettuihin osiin (esim. lampöpperit, putket, hellat, jäkaapit).

Alä käytä verkkokaapelia tarkoituksiin, johon sitä ei ole tarkoitettu.

Ulostulevasta paineilmasta ja osista, jotka paineilma vetä mukaan aiheutuva vaara!

Ala koskaan kohdista paineilmaa henki-loita tai elaimia kohden.

Varmistu, etta kaytettavat paineilmatyokalut ja tarvikeosat on rakennetu kestamän tyopainetta tai liiata ne paineenalennusventtiin kautta.

Huomioi, etta pikalitinta irrotettaessa, paineilmaletkussa oleva paineilma poistuu akillisesti. Pida taman vuoksi paineilmaletkun irrotettavasta paastahyvin kiinni.

Varmistu, etta kaikki ruuvilitokset ovat kirea.

Ala korjaa laitetta itse! Ainoastaan ammattihenkilot savat suorittaa kompressoriin, painesaiiohin ja paineilmatyokaluihin kohdistuvia korjauksia.

Öljypitoisessta paineilmasta aiheutuva vaara!

Alä kaytä oljypitoista paineilmaa ainoastaan sellaisten paineilmatyokalujen kanssa, jotka ovat tarkoitettu kaytettaväksi oljypitoisen paineilman kanssa. Alä kaytä oljypitoisen paineilman paineilmaletkuja paineilmatyokalujen kanssa, jotka eivat ole tarkoitettu kaytettaväksi oljypitoisen paineilman kanssa. Alä tayta auton renkaita tms. oljypitoisella paineilmalla.

Palovammavaara paineilmaa johtavien osien pintoihin!

Anna laitteen jaahtyä ennen huoltotöiden aloittamista.

Loukkaantumis- ja puristumisvaara likkuvin osin!

Ala ota laitetta kayttoon ilman asennettua suojalaitteistoa.

Huomioi, etta kone kaynnistyy automaattisesti, kun vahimmaispaine on saavutettu! - Varmistu ennen huoltotoiden aloittamista, etta kone on irrotetu verkkovirrasta.

Varmista, ettei paalkektttaessa (esim. huoltotoden jalkeen) sahkolaitteessa ole enaa tyokaluja tai irtonaisia osia.

! Riittamattomastahenkilokoh-taisesta suojavarustuksesta aiheutuva vaara!

Käytä kuulosuojaimia.

Käytä suojalaseja.

Käytä hengityssuojainta polyavissä toissä tai kun muodostuu terveydelle vaarallisia hóryjä.

Käytä soveltuva työvaatetusta. Ulkona työskenneltäessä on suositeltavaa käytäa liukumattomia jalkineita.

Sahkolaitteen viasta aiheutuva vaara!

Hoida sahkolaitetta sekä lisatarvikkeita huolellisesti. Noudata huoltomäräyksiä.

Tarkasta sahkolaite ennen jokaista kayttoa mahdollisten vaurioiden varalta: Ennen sahkolaitteen kayton jatkamista taytyt turvalaiteiden, suojalaitteistojen tai hieman vauroituneiden osien moitteeton ja tarkoituksenmukainen toiminta tarkastaa huolellisesti. Tarkasta, toimivatko liikkuvat osat moitteettomasti, ja etteivat ne ole jumissa. Kaikkien osien taytyt ola oikein asennettuna ja kaiki edellytykset taytyt taytttaa, jotta sahkolaitteen moitteeton kaytto varmistettaisin.

Valtuutetun ammattikorjaamon taytyy korjata tai vaihtaa vauroituneet suojalaitteistot tai osat. Anna asiakspalvelukorjaaamon vaihtaa vauroituneet kytki

met. Älä käytä tata sahkolaitetta, jos kytkintä ei voida kytkeä pälle tai pois paälta.

Pidä kaskahvat kuivina ja vapaina oljysta ja rasvasta.

3.3 Turvalaitteet

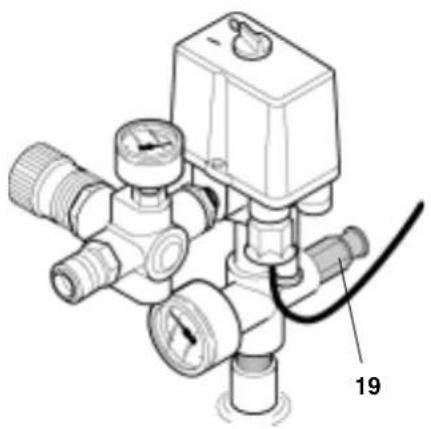

Turvaventtiilli

Jousikuormitetu turvaventti (19) sijaitsee palle/pois-kytkimella. Turvaventtiikytkeytyy palle, jos sallittu enimmaispaine ylitetaan.

4. Kaytto

4.1 Ennen ensimmäistä kayttoa

Pyorien asennus

1. Asenna pyorat kuvan mukaisesti.

4.2 Verkkoliitäntä

Vaara! Sahköjannite
Käytä konetta ainoastaan kui-vassa ympäristössa.

Liitä kone vain sellaiseen virtalähteeseen, joka tayttä seuraavat edellytykset:

• pistorasiat asennettu, maadoitetti ja tarkastettu märäysten mukaisesti;
• sulakkee vastaavat teknisissä tiedoissa annettuja arvoja;

Asenna johto siten, etta se ei hairitse tyoskentelya eikai voi vahingoittua.

Tarkasta aina ennen verkkopistokkeen asentamista pistorasiaan, etta laite on kykttynä bois pälta.

Suojele verkkjohotha kuumuudelta, syovytavilta nesteilta ja teravilta kulmila.

Käytä vain riittävällä sisähalkaisijalla varustettua jatkojohtoa (katso "Tekni-set tiedot").

Alä sommuta kompressoria vetamälla verkkopistokkeen irti, vaan Paalle-/ Pois-kytkimellä.

Vedä kayton Iopettamisen jälkeen verkkopistoke irti pistorasiasta.

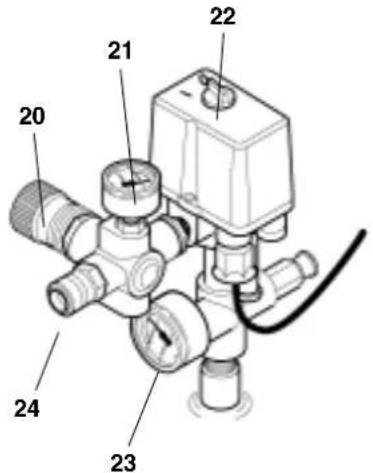

4.3 Paineilman tuottaminen

1. Kytke laite pälle (22) ja odota, kunnes maksimi sailiopaine on saavutettu (kompressori kytkeytyy pois paälta). Saliopaine naytetaan sailiopainenittarilla (23).

1. Saada saatopaine paineensaatimella (20). Aktuaalinen saatopaine naytetan saatopainemittarilla (21).
   Huomio! Sädetty säätöpaine ei saa olla korkeampi kuin liitelyn paineilmatyokalun maksimaalinen käytöpaine!
2. Liitta paineilmaletku paineilmaliitantaan (24).
3. Liitä paineilmatyokalu. Nyt tyoskently paineilmatyokalun kanssa voidaan aloittaa.
4. Kytke laite pois pälä, jos työskentelya ei valittomästi haluta jatkaa. Veda tänjalkeen verkkopistoke myös irti.

5. Huolto ja hoit

Vaara! Ennen kaikkia laitteelle suori-tettavia toita:

• kytke laite pois päältä.
• irrota verkkopistoke virtalähteestä.
• odota kunnes laite on pysahtynyt.
• vermistu, etta laite ja kaikki kaytettavat paineilmatyokalut ja lisātarvikkeet ovat paineettomia.

-anna laitteen ja kaikkien käytetyjen paineilmatyokalujen ja lisātarvikeosien jähtya

Kaikkien koneelle suoritettujen toiden jälkeen:

• aseta kaikki turvalaitteet taas toimintaan ja tarkasta ne.
• vermista, ettei koneella tai sen sisallä ole tyokaluja tai muita vastaavia esineita.

Tassa kappaleessa kuvattuja huoltoja korjaustoita laajempi toitaa savat suorittaa vain alan ammattilaiset.

5.1 Saannollinen huolto

Ennen jokaista työskentelyn aloittamista

Tarkasta paineilmaletkujen mahdoliset vauriot, vaihda tarvittaessa.
Tarkasta ruuvilitoksien kireys, kiristä tarvittaessa.
Tarkasta liitantajohdon mahdolliset vauriot, anna tarvittaessa sahkoalan ammattilaisen vaihtaa johto.

50 käytötunnin välein

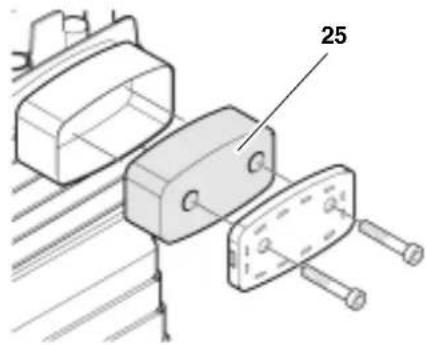

• Tarkasta ilmansuodatin (25) kompressorilla, puhdista tarvittaessa.

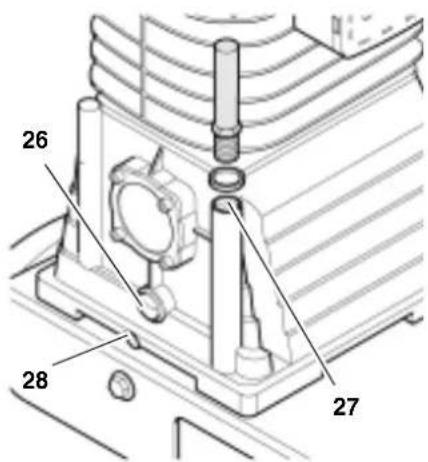

Tarkasta kompressorin oljyntaso (26), lisä öljä tarvittaessa (27).

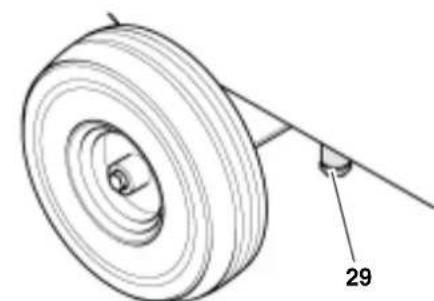

• Poista painesaillion kondenssivesi (29).

Huomio! Kondenssivesissisaltaaoljya ja se taytyhavittaaongelmajatteiden kerailypisteen kautta.

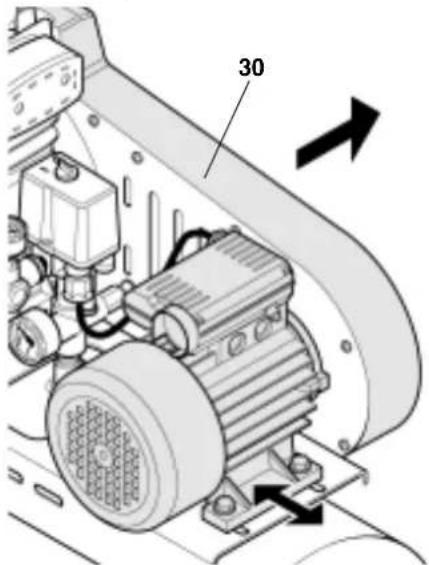

Tarkasta kiilahihna:

Ruuvaahihnan suojaristikko (30) iri.

Vaihda tai kiristä kiilahihna tarvittaessa.

-Hihnan kireyden saatamiseksi, loysaa moottorin jalalla olevat neljra ruuvia ji siirra moottoria.

• Kirista jalleen moottorin jalalla olevat ruuvit.

• Asenna hihnan suojaristikko jäleen paikalleen.

250 käytötninn välein

Vaihda kompressorimilmansuodatin.
Vaihda suodattimen paineenalenti men ilmansuodatin.

500 kavttotunnin yalein

Laske kompressorin oljy tyhjennysruuvilta (28) ulos ja vaihda oljuuteen

Hävita jäteöljy ympäristöystä-vallisesti vastaavan keräyspisteen kautta!

1000 käytötunnin jälkeer

• Anna ammattikorjaamon suorittaa tarkastukset. Täloin kompressorin käytökä kasvaa huomattayasti.

5.2 Laitteen sailytys

1. Kytke laite pois pälä tā ja irrota verkkopistoke virtalähteesta.
2. Ilmaa painesäiliä ja kaikki liitetyt pa-neilmatyokalut.
3. Sälytā laitetta siten, etteivat asiattomat voi kaynnistaa sita.

Huomio! Alä sa

konettaulkona tai kosteassa ympäristössä.

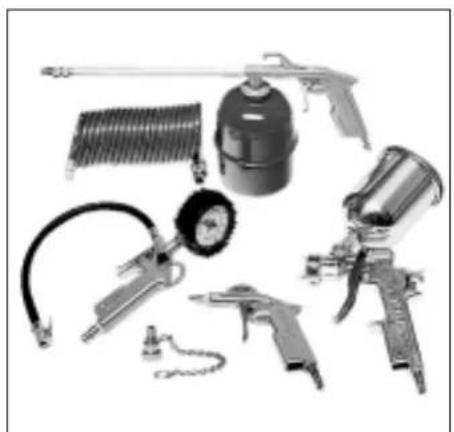

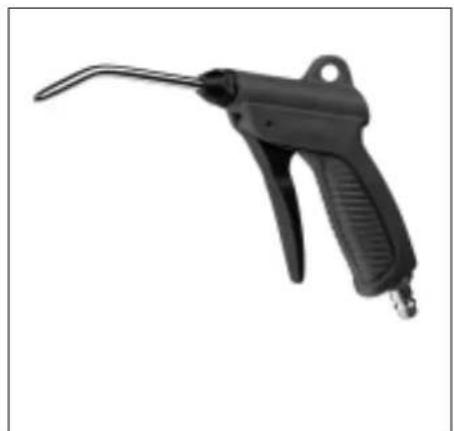

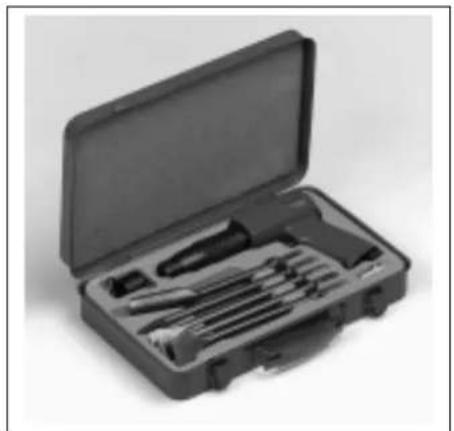

6. Toimitettavissa olevat lisātarvikkeet

Erityisi tehtavi varten saat ammtilikkeista seuraavia lisatarvikkeita - kuvat loytyvat sisemaltata takasivulta:

Tiivistys

A Panospistooli KP 910 normaaleita panoksia varten. Tuotenro 090 101 0030

Peltityö

B Peltileikkuri BN 540 erityisen kapea leikkuusäde; leikkaa teraspeltia 1,0 mm paksuuteen asti. Tuotenro 090 100 6784

Poraus

C Porakone BM 310 erittain helppokayttoinen laite tyoskentelyn helpottamista varten; oikealle pyoriva. Tuotenro 090 100 6725

Porakone BM 500 (ilman kuvaa)
pikaistukalla 3/8 ja pyorimissuunnan (oikea/vasen) pikavaihdolla. Tuotenro 090 105 4533

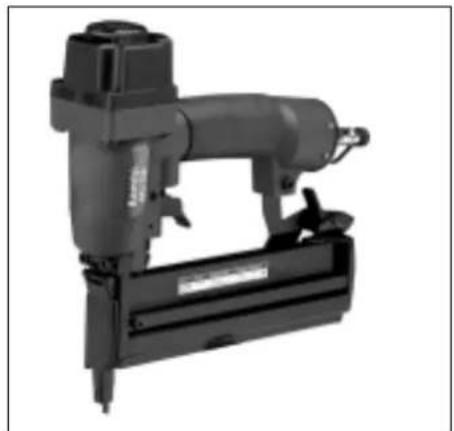

Nitominen / naulaus

D Yhdistelmanaulain Kombi 40/50 nitojanastoille (typpi 90) 20 mm - 40 mm ja upponauloille (typpi SKN) 20 mm - 50 mm. Tuotenro 090 105 4720

Yhdistelmmanaulain Kombi 32 (ilman kuvaa) nitojanastoille (typpi 15 mm - 32 mm ja upponauloille (typpi SKN) 16 mm - 32 mm. Tuotenro 090 105 4711

Nitoja KG 80/16 (ilman kuvaa) nitojanastroille (typpi 80) 6 mm - 16 mm. Tuotenro 090 105 4681
Nitoja KG 90/25 (ilman kuvaa) nitojanastroille (typpi 90) 15 mm - 25 mm. Tuotenro 090 105 4690

Nitoja KG 90/40 (ilman kuvaa) nitojanastroille (typpi 90) 20mm- 40 mm. Tuotenro 090 105 4703

Uppokantanaulain SKN 50 (ilman kuvaa)
uppokantanauloille typpi SKN) 20mm - 50mm Tuotenro 090 105 4738

Maalaus

E Väriruiskupistooli FB 2200 HVLP High-Volume-Low-Pressure-varustus vahentaa varisumun hukkarois-ketta ja huolehtii materiaalin parenmasta levityksesta vahaisemmalla maalin kulutuksella. Tuotenro 090 105 4460

Väriruiskupistooli FB 2200 (ilman kuvaa) 0,5 l-virtausastialla; ammattimainen väriruiskupistooli; säedettävissä portaattomasti pyörö- ja leveäsuihkuvaarten. Tuotenro 090 105 4452
Väriruiskupistooli SB 200 (ilman kuvaa) 1,0 l-imustialla. Tuotenro 090 100 3882
Väriruiskupistooli FB 150 (ilman kuvaa) 0,5 l-virtausastialla; pohjamaaluk-sin ja eri viskositeettisille maaleille. Tuotenro 090 100 3874
Väriruiskupistooli FB 90 (ilman kuvaa) 0,75 I-virtausastialla; pohjamaaluk-sin ja eri viskositeettisille maaleille. Tuotenro 090 105 6064

Talttaus

F Talttavasarasarja MHS 450 tyoskentelyyn rakennuksilla ja koriaueella. Tuotenro 090 100 9210
Talttavasarasarja MHS 315 (ilman kuvaa) rappauksen ja laattojen irrotukseen ja kevyisiin tilkitystoihin. Tuotenro 090 100 6911

Renkaiden tayttö / mittaus

G Renkaan taytolaite RF 480 ammattikayttoon tarkoitettu rakenne (kalibroitu). Tuotenro 090 105 4630

• Renkaan tayttolaite RF 363 (ilman kuvaa) kuten RF 480, kuitenkin kalibroimaton. Tuotenro 090 105 4622

• Renkaan tayttolaite RF 200 (ilman kuvaa) renkaiden ja pallojen pumppaukseen (kalibroitu). Tuotenro 090 105 6188

• Renkaan tayttolaite RF 100 (ilman kuvaa) kuten RF 200, kuitenkin kalibroimaton. Tuotenro 090 102 6724

Puhdistus

H Puhalluspistooli BP 200
täysmuovirakenne.
Tuotenro 090 105 4606
Puhalluspistooli BP 300 (ilman kuvaa) taysmuovirakenne; erityisen korkea ilmamara venturisuuttimen lapi. Tuotenro 090 105 4614
Puhalluspistooli BP 70 (ilman kuvaa) kevymetallirakenne (100 mm-pidennyksell). Tuotenro 090 102 6726
Puhalluspistooli BP 60 (ilman kuvaa) kevymetallirakenne (lyhyt). Tuotenro 090 102 6718

Ruvaus

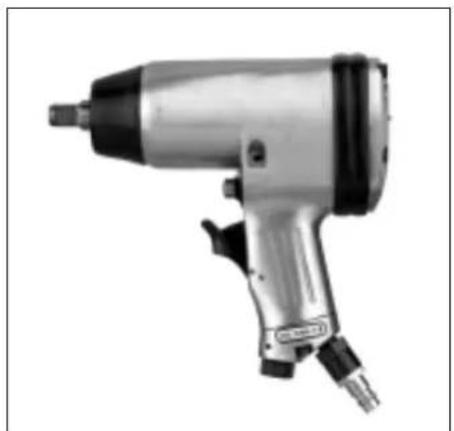

I Iskuruuvain SR 230
kestävärakenne, soveltuva kotirakentajien ja autokorjaajien käyttoön.
Tuotenro 090 105 6170
- Iskuruuvain SR 340-sarja (ilman kuvaa)
ammattimainen rakenne kattavien lisatarvikkeiden kanssa. Tuotenro 090 105 6137
- Iskuruuvain SR 140-sarja (ilman kuvaa) soveltuu moniin käytötarkoituksiin harrastuksissa ja auton korjaukssissa; kattavien lisātarvikkeiden kanssa. Tuotenro 090 100 8582
Iskuruuvain SR 120-sarja (ilman kuvaa) vahäinen ilmantarve, soveltuu taten myös pienemmille kompressoreille; kattavien lisātarvikkeiden kanssa. Tuotenro 090 100 6750
Räikkäruuvain RS 320 (ilman kuvaa) kapean rakenteen ja kumitetun räikkäpaan ansiosta erittain soveltuva auton korjaustarkoituksiin. Tuotenro 090 105 4541
Räikkäruuvain RS 220-sarja (ilman kuvaa) Täydellinen sarja kattavien lisātar-vikkeiden kanssa. Tuotenro 090 100 6717
Kiertoruuvain DS 1610 (ilman kuvaa) pyorimssunta oikealle/vasem malle, pikasuunnanvaihdolla. Tuotenro 090 101 2440

Ruiskutus

Letkut

J Ruiskupistooli SPP 161 kylmapuhdistusaineiden, oljyjen, nestemäisten vahoen yms. ruiskutukseen. Tuotenro 090 105 4525
Yhdistelmäruiskupistooli UBS 820 (ilman kuvaa) normaaleille 1,0 I ruuvipanoksille. Tuotenro 090 105 4479

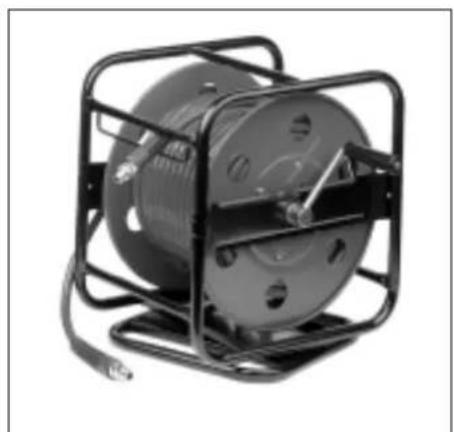

K Letkurumpu ST 200 360^ -kannettavissa; 30m PU-painneilmaletkun kanssa. Tuotenro 090 105 4568
Paineilmaletku kangassisuksella (ilman kuvaa) pikaliittimellä ja pistoholkilla; pituus 5m ;ulkohalkaisija 12mm ;sisahalkaisija 6mm Tuotenro 090 105 4908
Paineilmaletku kangassisuksella (ilman kuvaa) pikaliittimellä ja pistoholkilla; pituus 10m ;ulkohalkaisija 12mm ;sisahalkaisija 6mm Tuotenro 090 105 4916
Paineilmaletku kangassisuksella (ilman kuvaa) pikaliittimellä ja pistoholkilla; pituus 10m ;ulkohalkaisija 15mm ;sisahalkaisija 9mm Tuotenro 090 105 4924
Paineilmaletku kangassisuksella (ilman kuvaa) pituus 50m ;ulkohalkaisija 15mm sisahalkaisja 9mm Tuotenro 090 105 4932
Spiraaliletku, Rilsan (ilman kuvaa)
pikaliittimellä ja pistoholkilla; työpituus 2,5 m;ulkohalkaisija 8 mm; sisahalkaisija 6 mm.
Tuotenro 090 105 4940
Spiraaliletku, Rilsan (ilman kuvaa)
pikaliittimellä ja pistoholkilla; tyopi-tuus 7,5 m;ulkohalkaisija 8 mm; sisahalkaisija 6 mm.
Tuotenro 090 105 4959
Spiraaliletku, Rilsan (ilman kuvaa)
pikaliittimella ja pistoholkilla; tyopi-tuus 10,0 m;ulkohalkaisija 10 mm; sisahalkaisija 8 mm.
Tuotenro 090 105 4967
- Letkurulla SA 100 (ilman kuvaa) kangasletkulla, pituus 20,0m ; ulko-halkaisija 15mm ; sisahalkaisija 9mm . Tuotenro 090 105 4975
- Letkurulla SA 200 (ilman kuvaa) Soveltuva seinä- ja kattokiinnystä varten; automaattinen rullaus yksinkertaisesti vetamalla; 8 m PU-paineilmaletkun kanssa; ulkohalkaisija

13 mm; sisahalkaisija 8 mm.
Tuotenro 090 105 4550

Lisātarvikesarjat

L Lisātarvikesarja LPZ 7-S
sisältaa: puhalluspistooli, renkaan tāytölaite, renkaan tāytönippa, pallontäytösuutin, variruiskupistooli, spiraaliletku.
Tuotenro 090 100 3858

• Lisātarvikesarja LPZ 7-P (ilman kuvaa) sisāltä: puhalluspistooli, renkaan tāytölaite, renkaan tāytönippa, pallontāytösuutin, variruiskupistooli, 10 m kangasletku. Tuotenro 090 100 3890
• Lisātarvikesarja LPZ 6 (ilman kuvaa) sisāltä: puhalluspistooli, renkaan tāytölaite, renkaan tāytönippa, pallontāytösuutin, variruiskupistooli, 5 m kangasletku. Tuotenro 090 104 4487
• Lisātarvikesarja LPZ 4 (ilman kuvaa) sisāltä: puhalluspistooli, renkaan tāytölaite, variruiskupistooli, spiraaliletu. Tuotenro 090 101 3845
• Lisātarvikesarja LPZ 2 (ilman kuvaa) sisāltä vaihtokahvan puhalluspistoolin, renkaan tāyttolaitteen, variruiskupistoolin, spiraaliletkun kansa. Tuotenro 090 105 5971

7. Ongelmat ja häröt

Vaara! Ennen kaikkia laitteelle suori-tettavia toitä:

• kytke laite pois päältä.
• irrota verkkopistoke virtalähteestä.
• odota kunnes laite on pysahtynyt.
• vermistu, etta laite ja kaikki kaytettavat paineilmatyokalut ja lisātarvikkeet ovat paineettomia.
  -anna laitteen ja kaikkien käytety-jen paineilmatyokalujen ja lisātar-vikeosien jäahtyä

Kaikkien koneelle suoritettujen toiden jälkeen:

• aseta kaikki turvalaitteet taas toimintaan ja tarkasta ne.
• vermista, ettei koneella tai sen sisallä ole tyokaluja tai muita vastaavia esineita.

Kompressori ei käynnisty:

• ei verkkojannitettä - tarkasta sahkjohto, pistoke, pistorasia ja sulake.

• lian alhainen verkkojannite.

• käytä riittävälla sisahalkaisijalla varustettua jatkojohtoa (katso "Tekniset tiedot"). Välta jatkojohdon käytöä, kun laite on kylma.

• kompressori sammutetiin vetamalla verkkopistoke irti, kun se oli kaynnissä.

• kytke kompressori ensin pälle-/pois-kytkimellä pois pälta, kytke tämän jälkeen uudelleen pälle.
  moottorinsuojakytkin lauennut, esim. riittamattomasta jaahdytk-sesta johtuen (jaadytysrimat pei-tetty).
• kytke kompressori paalle-/poiskytkimeltta pois paalta; poista ylikuumentumisen aiheuttaja; annjaahtya noin kymammen minuuttia; paina moottorinsuojakytkinta; kytke kompressori uudelleen paalle-/pois-kytkimellpaalle.

Kompressori käy, mutta ei tuota riittä-vää painetta.

painesaillion kondenssivendo pointoruuvi vuotaa.
tarkasta poistoruuvi(e)n ti-viste(ET); vaihda tarvittaessa.
- kirsta poistoruuvi(t) kasiitukkuteen.

• takaiskuventtiili vuotaa.

-anna ammattikorjaamon korjata takaiskuventtiili.

Paineilmatyokalu ei saa riittavasti painetta.

• paineensäadintä ei ole avattu tarpeeksı.
• avaa paineensaaadinta enemm.
• kompressorin ja paineilmatyokalun
  välinen paineilmaletku vuotaa.
  tarkasta letkuliittimet; vaihda vauroituneet osat tarvittaessa.

8. Korjaus

Vaara! Sähkötyökalujen korjauksia saavat suorittaa ainoastaan sähköalan ammattihenkilot!

Korjausta tarvitsevat sahkötyokalut voidaan lahetta kyseisen maan huoltopisteeseen. Osoite loytyy varosalistasta.

Lähetettäessä laite korjaukseen, olkaa hyvä ja kuvatkaa havaittu vika.

9. Ymparistonsuojelu

Laitteen pakkausmaterialiaali on 100% :stkierratyskelpoista.

Käytetyt koneet ja tarvikkeet sisälvat suuria määrä arvokkaita raaka-aineita ja muoveja, jotka myoskin voidaan kierratsprossessissa käyttaa hyväksi.

Käytöohje on painetu ilman klooria valkaistulle paperille.

10. Tekniset tiedot

Imuteho l/min 290
Tehollinen tuottomãärã (tilavuusvirta) l/min 165
Tãytöteho l/min 195
Kãytöpaine (kompressorin loppupaine) baari 10
Painesãilön tilavuus l 50
Ilman poistoaukkojen lukumãärã 2
Kompressorityppi B 2800
Sylinterilukumãärã		2
Kierrosluku (kompressori)	\( min^{-1} \)	1300
Moottorin teho	kW	2,0
Liitäntäjannite (50 Hz)	V	230
Nimellisvirta	A	9,0
Sulake vãh.	A	16 hidas
Suojaluokka		IP 44
Maksimaalinen kokonaispituus jatkojohtoja kãytettãessã: -3 x 1,5 mm2 johtimen poikkipinta-alalla -3 x 2,5 mm2 johtimen poikkipinta-alalla	m	30
	m	50
Öljyn laatu		10 W 40
Öljymãärã öljynvaihdon yhteydessã	I	0,21
Mitat: Pituus x leveys x korkeus	cm	88 x 49 x 77
Paino	kg	49
Äänenpoinetaso LPA etãis. 4 m max.	dB (A)	71 ± 3
Äänen tehotoso LWA	dB (A)	91 ± 3

A 0901010030

B 0901006784

C 0901006725

D 0901054720

E 0901054460

F 0901009210

G 0901054630

H 0901054606

0901056170

J 0901054525

K 0901054568

L 0901003858
