Produkttyp	Kolbenkompressor
Marke	Metabo
Modell	MEGA 350 D
Abmessungen (L x B x H)	88 x 49 x 77 cm
Gewicht	49 kg
Stromversorgung	230 V / 50 Hz / 9,0 A
Motorleistung	2,0 kW
Kesselvolumen	50 L
Max. Betriebsdruck	10 bar
Saugleistung	290 L/min
Effektive Liefermenge	165 L/min
Zylinderanzahl	2
Kompressordrehzahl	1300 U/min
Schutzart	IP44
Schalldruckpegel (in 4 m)	71 ± 3 dB(A)
Schallleistungspegel	91 ± 3 dB(A)
Motoröltyp	10W40
Ölmenge (Ölwechsel)	0,21 L
Anzahl der Druckluftausgänge	2
Luftfilter	Ja, Austausch alle 250 h
Kondenswasserablass	Ja, Ablassschraube am unteren Kesselende
Sicherheit	Sicherheitsventil, Thermoschalter
Mitgeliefertes Zubehör	Lenkrollen mit Bremse

Häufig gestellte Fragen - MEGA 350 D METABO

Wie wird das Öl des Metabo MEGA 350 D Kompressors abgelassen?

Schalten Sie das Gerät aus, ziehen Sie den Netzstecker, entlüften Sie den Kessel. Stellen Sie einen Behälter unter die Ölablassschraube (Pos. 14), drehen Sie sie heraus und lassen Sie das Öl ablaufen. Drehen Sie die Schraube wieder ein und füllen Sie über die Einfüllöffnung (Pos. 18) 0,21 L Öl 10W40 ein. Entsorgen Sie das Altöl an einer Sammelstelle.

Wie oft muss das Kondenswasser abgelassen werden?

Alle 50 Betriebsstunden öffnen Sie die Ablassschraube (Pos. 11) am unteren Kesselende, um das Kondenswasser abzulassen. Achtung, dieses Wasser enthält Öl, entsorgen Sie es bei einer Problemstoffsammelstelle.

Wie wird der Ausgangsdruck eingestellt?

Drehen Sie den Manostaten (Pos. 16) zur Einstellung des Regelbetriebsdrucks. Der aktuelle Druck wird am Manometer (Pos. 17) angezeigt. Stellen Sie sicher, dass der eingestellte Druck den maximalen Betriebsdruck des angeschlossenen Druckluftwerkzeugs nicht überschreitet.

Welchen thermischen Schutz hat der Kompressor?

Der Kompressor ist mit einem Überlastschutzschalter (Pos. 5) ausgestattet, der bei Überhitzung auslöst. Wenn der Kompressor stoppt, schalten Sie ihn mit dem Schalter aus, lassen Sie ihn etwa 10 Minuten abkühlen, schalten Sie den Schutzschalter wieder ein und starten Sie ihn erneut.

Kann der Kompressor zum Aufpumpen von Reifen verwendet werden?

Ja, aber nur mit ungeölter Druckluft. Verwenden Sie einen geeigneten Reifenfüller (optionales Zubehör). Füllen Sie niemals Reifen mit geölter Druckluft, da dies den Reifen oder das Gerät beschädigen könnte.

Wie wird der Luftfilter gereinigt?

Kontrollieren Sie alle 50 Betriebsstunden den Luftfilter (Pos. 2). Reinigen Sie ihn bei Bedarf mit Druckluft oder tauschen Sie ihn alle 250 Stunden aus. Ein verschmutzter Filter verringert die Leistung des Kompressors.

Welche Arten von Druckluftwerkzeugen können verwendet werden?

Der Kompressor versorgt alle Druckluftwerkzeuge, die im eingestellten Druckbereich (max. 10 bar) arbeiten. Beispiele: Schrauber, Nagler, Farbspritzpistole, Ausblaspistole usw. Verwenden Sie empfohlenes Metabo-Zubehör (siehe Liste in Kapitel 6).

Was tun, wenn der Kompressor nicht startet?

Überprüfen Sie die Stromversorgung: Kabel, Steckdose, Sicherung (16 A träge). Bei zu geringer Spannung verwenden Sie ein Verlängerungskabel mit ausreichendem Querschnitt. Falls der Überlastschutzschalter ausgelöst hat, warten Sie die Abkühlung ab und schalten Sie ihn wieder ein. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Wo befindet sich das Sicherheitsventil?

Das Sicherheitsventil (Pos. 4) ist in den Ein-/Ausschalter integriert. Es löst automatisch aus, wenn der maximal zulässige Druck überschritten wird. Manipulieren Sie es nicht, es ist werkseitig eingestellt.

Wie wird der Kompressor nach Gebrauch gelagert?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Entlüften Sie den Kessel und die angeschlossenen Werkzeuge. Lagern Sie es an einem trockenen Ort, geschützt vor Frost und Witterung. Legen Sie es niemals auf die Seite. Verwenden Sie die Rollen zum Bewegen.

BEDIENUNGSANLEITUNG MEGA 350 D METABO

Wir erknen in alleiner Verantwortlichkeit, daß这点es Produkt mit den folgenden Normen übereinstimm' gemäß den Bestimmungen der Richlinien' Prübericht' ausstehende Prüfsteile Gemessener Garantierter Schalleistungspiegel'

FR

DECLARATION DE CONFORMITECONFORMITEITSVERKLARING

DE10-TUV Hannover/Sachsen Anhalt e.V.

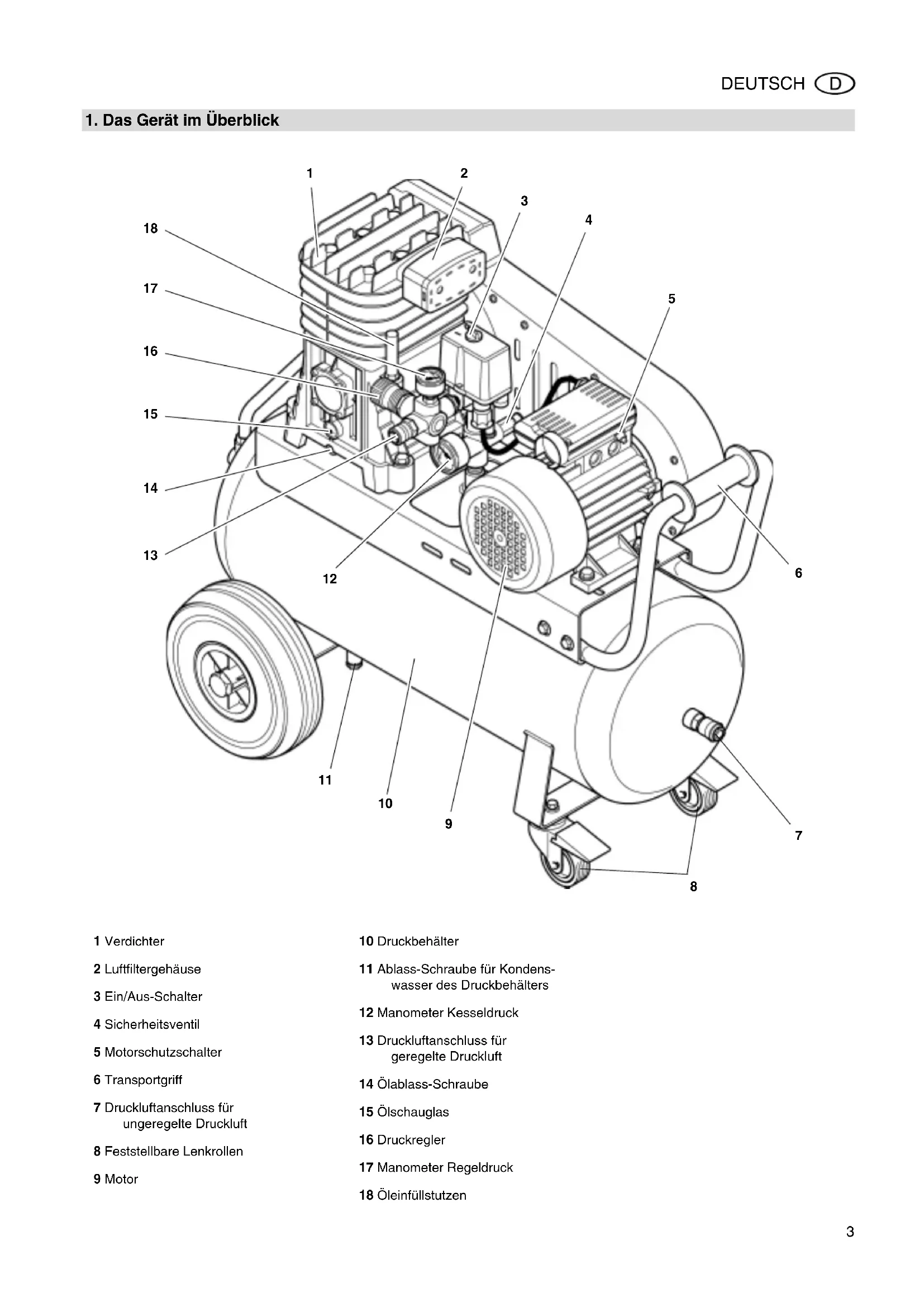

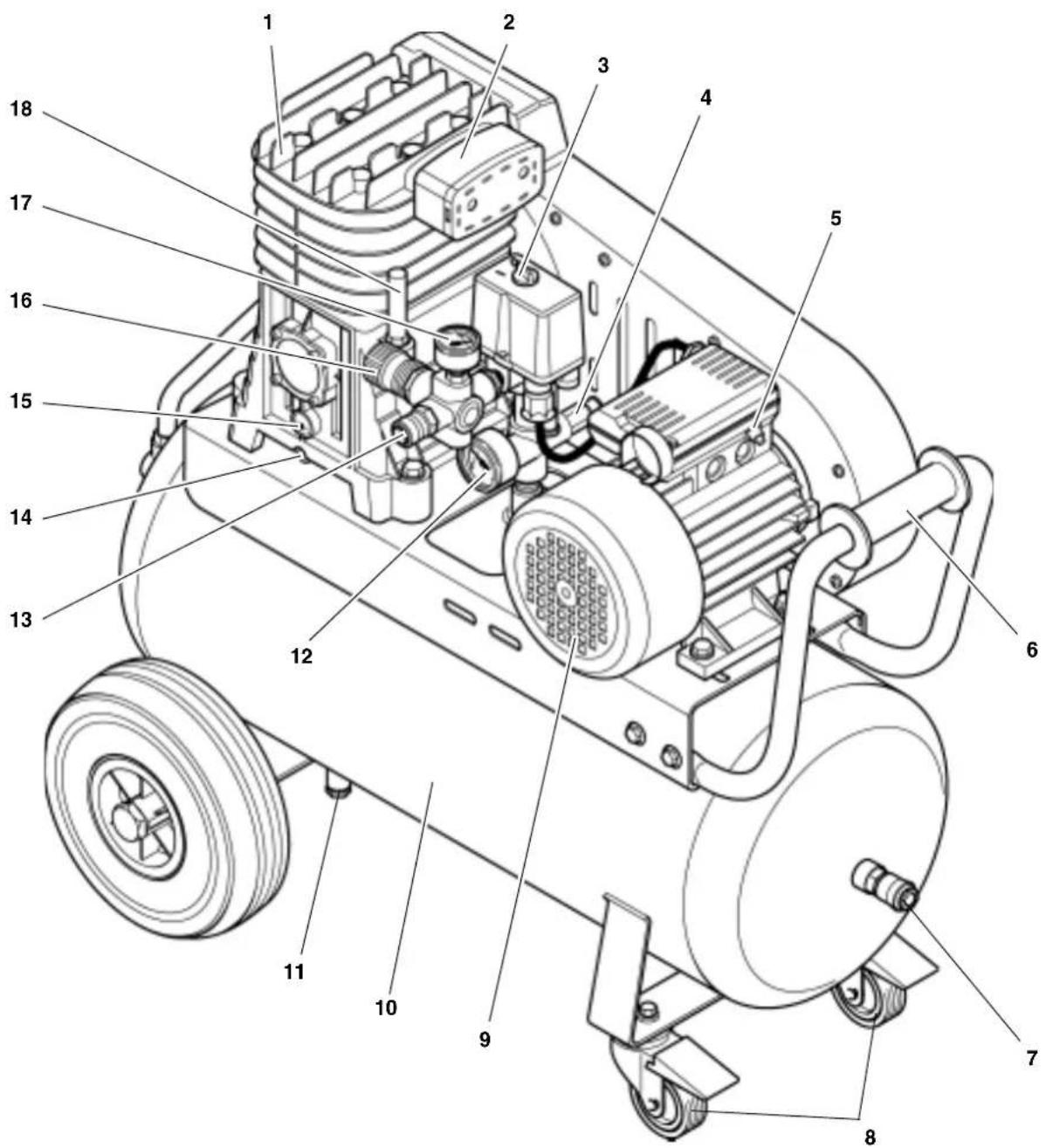

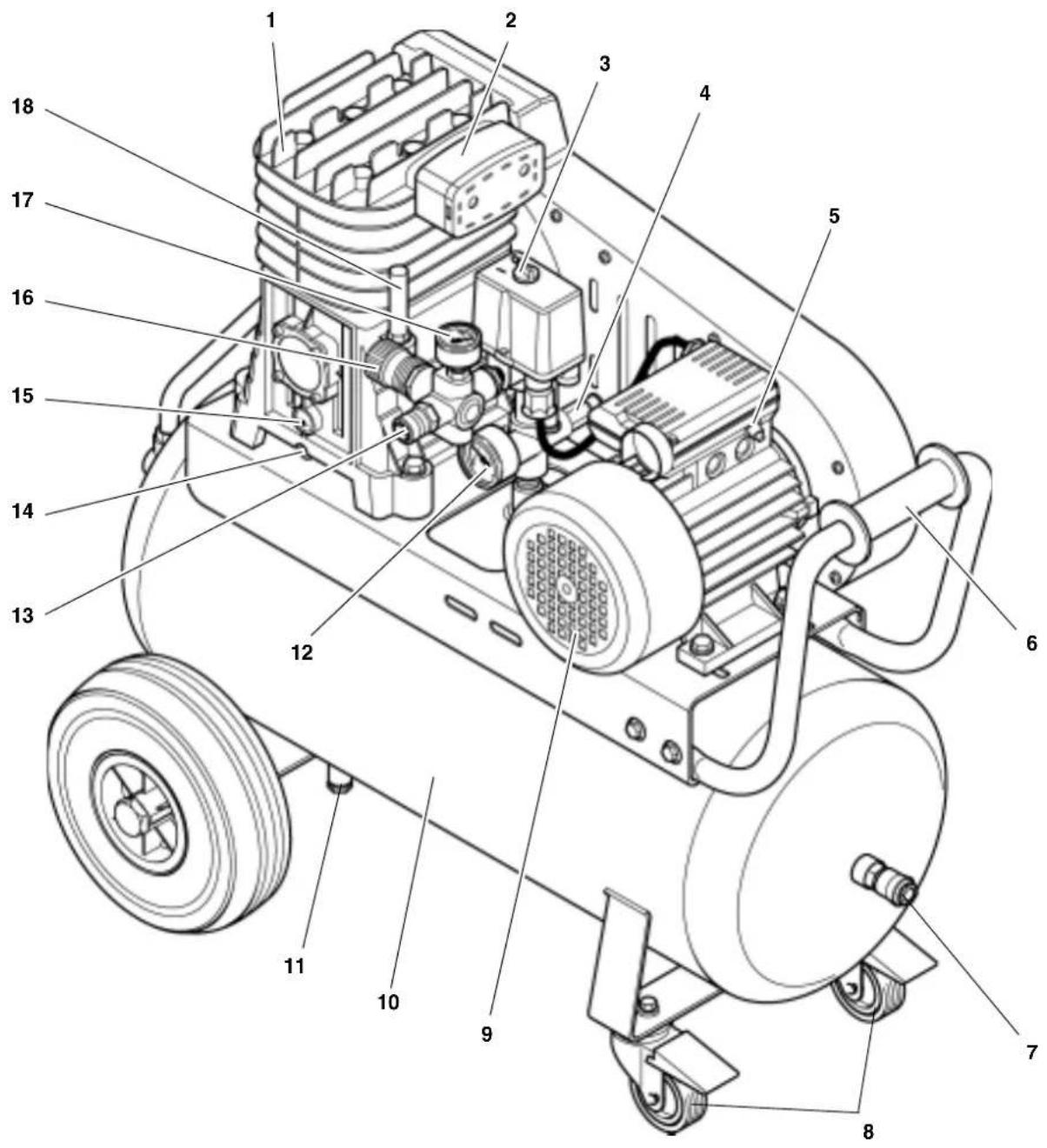

1. Das Gerät im Überblick

1 Verdichter

10 Druckbehalter

2 Luftfiltergehäuse

11 Ablass-Schraube fur Kondenswasser des Druckbehalters

3 Ein/Aus-Schalter

12 Manometer Kesseldruck

4 Sicherheitsventil

13 Druckluftanschluss für geregelte Druckluft

5 Motorschutzschalter

14 Olablass-Schaube

6 Transportgriff

15 Olschauglas

7 Druckluftanschluss für ungeregelte Druckluft

16 Druckregler

8 Feststellbare Lenkrollen

17 Manometer Regeldruck

9 Motor

18 Oleinfullstutzen

Inhaltsverzeichnis

1. Das Gerät im Überblick. 3
2. Zuerst lessen! 4
3. Sicherheit. 4
   3.1 Bestimmungsgemäß Verwendung 4
   3.2 Allgemeine Sicherheitshinweise....4
   3.3 Sicherheitseinrichtungen.. 5
   4.Betrieb. 5
   4.1 Vor dem ersten Betrieb 5
   4.2 Aufstellung.. 5
   4.3 Druckluft erzeugen 5
   5.Wartung und Pflege 6
   5.1 RegelmaBige Wartung 6
   5.2 Maschine aufbewahrenen 6
4. Lieferbares Zubehör....6/63
5. Probleme und Störungen 8
6. Reparatur 8
   9.Umweltschutz 8
7. Technische Daten.. 9

2. Zuerst lesen!

• Lesen Sie vor der Inbetriebnahme diese Betriebsanleitung. Beachten Sie insbesondere die Sicherheitshinweise.
• Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie umgehend ihren Handler. Nehmen Sie das Gerät nicht in Betrieb!
• Entsorgen Sie die Verpackungitte umweltgerecht. Geben Sie sie an entsprechende Sammelstellen.
  Bewahren Sie diese Betriebsanleitung gut auf, damit Sie bei Unklarheiten jederzeit nachlesen konnen. Bewahren Sie auch die Prüfbesecingungen der Druckluftkomponenten auf.
• Wenn Sie das Gerät einmal verleihen oder verkaufen, geben Sie auch die Begleitdokumente mit.

3. Sicherheit

3.1 Bestimmungsgemäß Verwendung

Dieses Gerat dient zum Erzeugen von Druckluft fur druckluftbetriebene Werkzeuge.

Die Verwendung im medizinischen Bereich, im Nahrungsmittelbereich sowie das Fullen von Ateumluftflaschen ist nicht gestattet.

Explosive, brennbare oder gesundheitsgefahrnde Gase dürfen nicht angesaugt werden. In explosionsgefahrdeten Räumen ist der Betrieb nicht gestattet.

Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidrige Verwendung,Veränderungen am Gerat oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freigegeben sind, konnen unvorhersebare Schaden entstehen!

Kinder, Jugendliche und nicht unterwiesene Personen dürfen das Gerät und die daran angeschlossenen Druckluftwerkzeuge nicht benutzen.

3.2 Allgemeine Sicherheitshinweise

• Beachten Sie beim Gebrauch die- ses Elektrogerates die folgenden Sicherheitschinweise, um Gefahren fur Personen oder Sachschenaen auszuschreiben.
• Beachten Sie die speziellen Sicherheitschinweise in den jeweiligen Kapiteln.
  Bewahren Sie alle dem Gerät beilie-genden Dokumente sorgfältig auf.
• Beachten Sie gegebenenfalls berufsgenosellschaftliche Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und Druckluft-Werkzeugen.
• Beachten Sie als gewerblicher Betreiber die gesetzlichen Vorschriften zum Betrieb von überwachungsbedürftigen Anlagen.

AllgemeineGefahr!

• Halten Sie ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.
• Seien Sie aufmerksam. Achten Sie daraufauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrogerät nicht, wenn Sie unkonzentriert sind.
• Berücksichtigten Sie Umgebungseinflüsse.
  Sorgen Sie für gute Beleuchtung.
• Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
• Benützen Sie these Elektrogerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen.
• Halten Sie Kinder aus dem Arbeitsbereich fern. Lassen Sie während des Betriebs andere Personen nicht das Werkzeug oder das Netzkabel berühren.
• Überlasten Sie diesen Elektrogerät nicht - benutzen Sie diesen Elektrogerät nur im Leistungsbereich, der in den Technischen Daten angegeben ist.

Gefahr durch Elektrizität!

• Setzen Sie diese Elektrogerät nicht dem Regen aus.
• Benützen Sie diese Elektrogerät nicht in feuchter oder nasser Umgebung.
• Vermeiden Sie beim Arbeiten mit diesen Elektrogerät Körperberhürung mit geerdeten Teilen (z.B. Heizkorpern, Rohren, Herden, Kuhl-schränken).
• Verwenden Sie das Netzkabel nicht für Zwecke, für die es nicht bestimmt ist.

Verletzungsgefahr durch austretende Druckluft und Teile, die durch Druckluft mitgerissen werden!

• Richten Sie Druckluft niemals auf Menschen oder Tiere.
• Stellen Sie sicher, dass alle verwendenten Druckluft-Werkzeuge und Zubehörteile für den Arbeitsdruck ausgelegt sind oder über Druckmin derer angeschlossen werden.
• Beachten Sie beim Lösen der Schnellkupplung, dass die im Druckluftschlauch enthaltene Druckluft plottlich entweicht. Halten Sie daher das zulösende Ende des Druckluftschlauches fest.
• Stellen Sie sicher, dass alle Verschraubungen stets fest angezogen sind.
• Reparieren Sie das Gerät nicht selbst! Nur Fachleute führen Reparaturen an Kompressoren, Druckbehältern und Druckluft-Werkzeugendurchführren.

Gefahr durch öhlaltige Druckluft!

• Verwenden Sie ölhaltige Druckluft ausschließlich für Druckluftwerkzeuge, die für ölhaltige Druckluftvorgesehen sind.
  Benutzen Sie einen Druckluftschlauch für olhaltige Druckluft nicht für Druckluftwerkzeuge, die nicht für olhaltige Druckluft vorgesehen sind.
• Fullen Sie keine Autoreifen usw. mit olhaltiger Druckluft.

Verbrennungsgefahr an den Oberflächen der druckluftfuhrenden Teile!

• Lassen Sie das Gerät vor Wartungsarbeiten abkühlen.

Verletzungs- und Quetschgefahr an beweglichen Teilen!

• Nehmen Sie das Gerät nicht ohne montierte Schutzvorrichtung in Betrieb.

• Beachten Sie, dass das Gerät bei Erreichen des Mindestdrucks automatisch anläuft! - Stellen Sie vor Wartungsarbeiten sicher, dass das Gerät vom Stromnetz getrennt ist.

• Stellen Sie sichere, dass sich beim Einsatzen (zum Beispiel nach Wartungsarbeiten) keine Werkzeuge oder loseiten mehr im Elektrogerät befinden.

Gefahr durch unzureichende personliche Schutzausrüstung!

Tragen Sie einen Gehorschutz.
Tragen Sie eine Schutzbrille.
Tragen Sie bei stauberzeugenden Arbeiten oder wenn gesundheitsgefahrnde Nebel entstehen eine Atemmaske.
Tragen Sie geeignete Arbeitskleidung. Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.

Gefahr durch Mangel am Elektrogerät!

• Nehmen Sie keine Änderungen am Gerät vor. Jede Änderung an druckluftfuhrenden Teilen führt dazu, dass die Baumusterprüfung ungültig wird. Arbeiten an Druckluftgeräten dürfen nur durch Fachkräfte erfolgen.
  Pflegen Sie das Elektrogerät sowie das Zubehör sorgfältig. Warten und überprüfen Sie das Gerät regelmäßig. Befolgen Sie die Wartungsvorschriften.
• Überprüfen Sie das Elektrogerät vor jeder Betrieb auf eventuelle Beschädigungen: Vor weiterem Gebrauch des Elektrogerats mussen Sicherheitseinrichtungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfrei und bestimmungsgemäß Funktion untersucht werden.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen um den einwandfrei Betrieb des Elektrogerates zu gewährleisten.
• Beschädigte Schutzvorrichtungen oder Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden.

• Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln.
  Benutzen Sie these Elektrogerat nicht, wenn sich der Schalter nicht ein- und ausschalten lasst.

• Halten Sie Handgriffe trocken und frei von Öl und Fett.

3.3 Sicherheitseinrichtungen

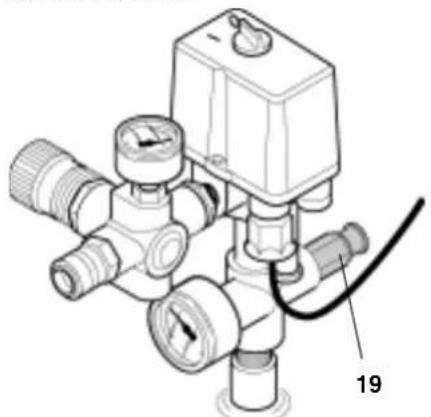

Sicherheitsventil

Das federbelastete Sicherheitsventil (19) befindet sich am Ein/Aus-Schalter. Das Sicherheitsventil spricht an, falls der zulässige Höchstdruck übersritten wird.

4. Betrieb

4.1 Vor dem ersten Betrieb

Rader montieren

1. Montieren Sie die Räder wie abgebildet.

Netzanschluss

Gefahr! Elektrische Spannung Setzen Sie die Maschine nur in trockener Umgebung ein.

Betreiben Sie die Maschine nur an einer Stromquelle, die folgende Anforderungen erfüllt:

• Steckdosen vorschrifsmäßig installiert, geerdet und geprüft;

• Absicherung entsprechend den Technischen Daten;

Verlegen Sie das Netzkabel so, dass es beim Arbeitsen nicht stört und nicht beschädigt werden kann.

Prufen Sie gedesmal, ob die Maschine ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.

Schützen Sie das Netzkabel vor Hitze, aggressiven Flüssigkeiten und scharfen Kanten.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Aderquerschnitt (siehe "Technische Daten").

Schalten Sie den Kompressor nicht durch Ziehen des Netzsteckers aus, sondern am Ein/Aus-Schalter.

Ziehen Sie bei Betriebsende den Netzstecker aus der Steckdose.

4.2 Aufstellung

Der Aufstellort des Gerätes muss fol-gende Anforderungen erfüllen:

• Trocken, kuhl, frostgeschützt
  Fester, waagerechter und ebener Untergrund

Gefahr! Durch fehlerhafte Aufstellung konnen schwere Unfälle entstehen.

• Sichern Sie das Gerät gegen Wegrollen und Umkippen.
  Ziehen Sie das Gerät nicht am Schlauch oder Netzkabel.
• Sicherheitseinrichtungen und Bedienelemente müssen jederzeit gut zugänglich sein.

4.3 Druckluft erzeugen

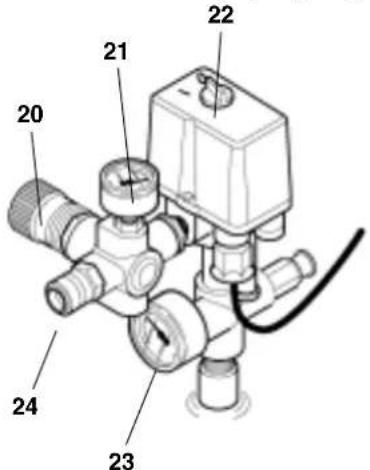

1. Gerat einschalten (22) und abwarten, bis der maximale Kesseldruck erreicht ist (Kompressor schaltet ab). Der Kesseldruck wird am Kesseldruck-Manometer (23) angezeigt.

1. Regeldruck am Druckregler (20) einstellen. Der aktuelle Regeldruck wird am Regeldruck-Manometer (21) angezeigt.

Achtung! Der eingestellte Regeldruck darf nicht hoher sein als der maximale Betriebsdruck der angeschlossenen Druckluft-Werkzeuge!

1. Druckluftschlauch am Druckluftanschluss (24) anschließen.
2. Druckluft-Werkzeug anschließen. Nun konnen Sie mit dem DruckluftWerkzeug arbeiten.
3. Schalten Sie das Gerät aus, wenn Sie nicht unmittelbar weiter arbeiten

wollen. Ziehen Sie danach auch den Netzstecker.

5. Wartung und Pflege

Gefahr!

Vor allen Arbeitsen am Gerät:

Gerat ausschalten.
-Netzsteckerziehen.
Warten bis das Gerät stillsteht.
- Stellen Sie sicher, dass das Gerät und alle verwendeten Druckluft-Werkzeuge und Zubehörteile drucklos sind.
- Lassen Sie das Gerät und alle verwendeten Druckluft-Werkzeuge und Zubehörteile abkühlen.

Nach allen Arbeitsen am Gerät:

• Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.
• Sicherstellen, dass sich keine Werkzeuge oder Ähnliches an oder in der Maschine befinden.

Weitergehende Wartungs- oder Reparaturarbeiten, als die in thisem Kapitel beschrieben, * dürfen nur Fachkräfte durchführten.

5.1 Regelmäßige Wartung

Achtung!

Uberprüfen Sie am neuen Verziffer die Anzugsmomente der Herkopfschrauben (siehe "Techne Daten") nach den ersten 50 und 50 Betriebsstunden.

Hinweise für den gewerblichen Betrieb:

• Erstellen Sie einen Inspektions- und Wartungsplan, der betriebliche Faktoren wie Aufstellung oder Betriebsweise berücksichtigt. Sehen Sie darin regelmäßige Prüfungen durch eine befähigte Person vor.

Die Aufsichtsbehörde kann die Vorlage des Inspektions- und Wartungsplan und den Nachweis über die durchgeführten Prüfungen verlangen.

Sie konnen bei der Service-Niederlassung Ihres Landes eine Mustervorlage anfordern. Die Adresse finden Sie bei der Ersatzteilliste.

Vor jedem Arbeitsbeginn

• Druckluftschläuche auf Beschädigungen prufen, ggf ersetzen.
• Verschraubungen auf festen Sitz prufen, ggf. festziehen.
  Anschlusskabel auf Beschädigungen überprüfen, ggf. durch Elektrofachkraft ersetzen halten.

Alle 50 Betriebsstunden

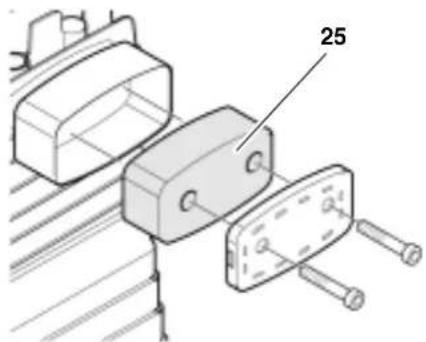

• Luftfilter (25) am Verdichter prufen, ggf. reinigen.

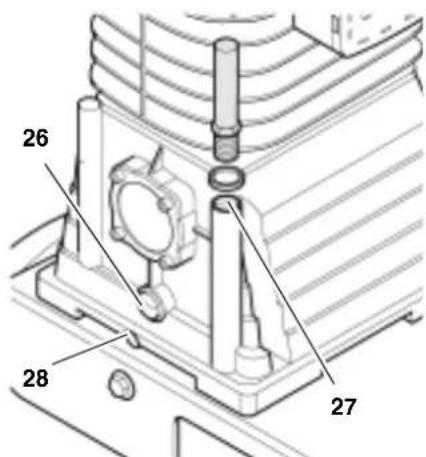

• Olstand (26) des Verdichters prufen, ggf. Öl nachfüllen (27).

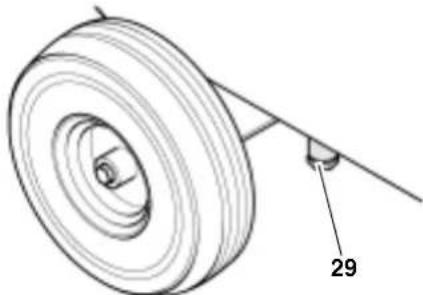

Kondenswasser des Druckbehalters ablassen (29).

Achtung!

Das Kondenswasser enthalt Öl

und muss über eine Problemstoff-Sammelstelle entsorgt werden.

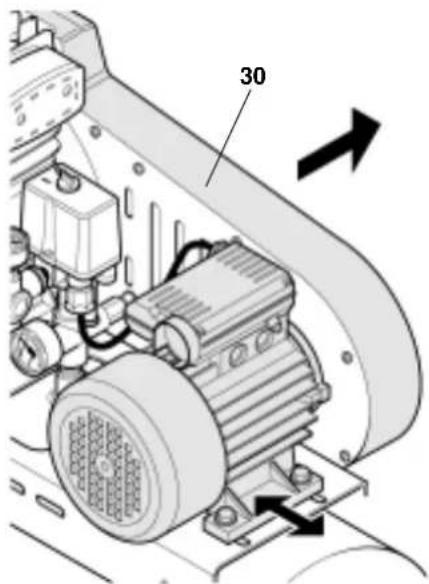

Keilriemen prufen:

Riemenschutzgitter (30) abschrauben.
- Keilriemen gegebenenfalls ersetzen beziehungsweise nachspannen.
Zum Verstellen der Riemenspannung, vier Schrauben am Fuß des Motors losen und Motor verschieben.
- Schrauben am Fuß des Motors wieder festziehen.
Riemenschutzgitter wieder montieren.

Alle 250 Betriebsstunden

• Luftfilter am Verdichter erneuern.
• Luftfilter am Filterdruckminderer erneuern.

Alle 500 Betriebsstunden

• Öl des Verdichters an der Olablass-Schraube (28) ablassen und erneuern.

Entsorgen Sie das Altol

umweltgerecht über entsprchende Sammelstellen!

Nach 1000 Betriebsstunden

Inspektion in einer Fachwerkstatt durchfuhren lessen. Hierdurch wird die Lebensdauer des Kompressors wesentlich erhöht.

5.2 Maschine aufbewahren

1. Gerat ausschalten und Netzsteckerziehen.
2. Druckbehalter und alle angeschlossenen Druckluftwerkzeuge entlufen.
3. Maschine so aufbewahren, dass sie nicht von Unbefugten in Gang gesetzt werden kann.

Achtung!

Maschine nicht ungeschützt im

Freien oder in feuchter Umgebung aufbewahren.

Maschine zur Aufbewährung oder zum Transport nicht auf eine Seite legen.

6. Lieferbares Zubehor

Für besondere Aufgaben erhalten Sie im Fachhandel folgenden Zubehor - die Abbildungen finden Sie auf der hinteren Umschlagseite:

Abdichten

A Kartuschenpistole KP 910 fur handelsübliche Kartuschen. Art.-Nr.090 101 0030

Blechbearbeiten

B Blechnippler BN 540
besonderss enger Schnittradius;
trennt Stahlblech bis 1,0 mm
Stärke.
Art.-Nr.090 1006784

Bohren

C Bohrmschine BM 310
sehr handliches Gerät für ermuddungsfreies Arbeitsen; Rechtslauf.
Art.-Nr. 090 100 6725

Bohrmaschine BM 500 (ohne Abb.) mit Schnellspannbohrfutter 3 / 8" und Rechts-/Linkslauf mit Schnellumschaltung. Art.-Nr.0901054533

Heften / Nageln

D Kombinagler Kombi 40/50
für Heftklammern (Typ 90) von 20 mm bis 40 mm und Stauchkopf-nagel (Typ SKN) von 20 mm bis 50 mm.
Art.-Nr. 090 105 4720

Kombinagler Kombi 32 (ohne Abb.) fur Heftklammern (Typ 90) von 15 mm bis 32 mm und Stauchkopf-nagel (Typ SKN) von 16 mm bis 32 mm. Art.-Nr.090 105 4711

• Klammergerät KG 80/16 (ohne Abb.) für Heftklammern (Typ 80) von 6 mm bis 16 mm. Art.-Nr. 090 105 4681

• Klammergerät KG 90/25 (ohne Abb.) für Heftklammern (Typ 90) von 15 mm bis 25 mm. Art.-Nr. 090 105 4690

• Klammergerät KG 90/40 (ohne Abb.) für Heftklammern (Typ 90) von 20 mm bis 40 mm. Art.-Nr. 090 105 4703

Stauchkopfnagler SKN 50 (ohne Abb.) fur Stauchkopnagel (Typ SKN) von 20 mm bis 50 mm. Art.-Nr. 090 105 4738

Lackieren

E Farbspritz pistonle FB 2200 HVLP High-Volume-Low-Pressure-Ausstattung vermindert den Rückprall des Farbnebels und sorgt fur mehr Materialauftrag bei geringerem Lackverbrauch. Art.-Nr. 090 105 4460

Farbspritzpistole FB 2200 (ohne Abb.) mit 0,5 I-FlieBbecher; professionelle

Farbspritzpistole; stufenlos einstellbar fur Rund- und Breitstrahl. Art.-Nr. 090 105 4452

Farbspritz pistonole SB 200 (ohne Abb.) mit 1,0 I-Saugbecher. Art.-Nr.090 100 3882
Farbspritzpirbole FB 150 (ohne Abb.) mit 0,5 l-FlieBbecher; fur Grundierungen und Farben unterscheidlicher Viskositat. Art.-Nr.090 100 3874
Farbspritz piston FB 90 (ohne Abb.) mit 0,75 I-FlieBbecher; fur Grundierungen und Farben entsprechlicher Viskositat. Art.-Nr.090 105 6064

MeiBeln

F MeiBelhammer-Set MHS 450 furArbeiten auf dem Bau und im Karosseriebereich. Art.-Nr.0901009210

MeiBelhammer-Set MHS 315 (ohne Abb.) zum Putz- und Fliesenabschlagen und fur leichte Stemmarbeiten. Art.-Nr.090 100 6911

Reifen füllen / messen

G Reifenfullmessgerät RF 480 professionelle Ausführung (geeicht). Art.-Nr. 090 105 4630

Reifenfullmessgerat RF 363 (ohne Abb.) wie RF 480,chod ungeeicht. Art.-Nr.0901054622
Reifenfullmessgerat RF 200 (ohne Abb.) zum Aufpumpen von Reifen und Ballen (geeicht). Art.-Nr.0901056188
Reifenfullmessgerat RF 100 (ohne Abb.) wie RF 200,choduch ungeeicht. Art.-Nr.090 102 6724

Reinigen

H Blaspistole BP 200
Vollkunststoff-Ausführung.
Art.-Nr. 090 105 4606

Blaspistole BP 300 (ohne Abb.)
Vollkunststoff-Ausführung; besonders hohe Luftmenge durch Venturi-duse.
Art.-Nr. 090 105 4614
Blaspistole BP 70 (ohne Abb.) Leichtmetall-Ausfuhrung (mit 100 mm-Veränderung). Art.-Nr. 090 102 6726
Blaspistole BP 60 (ohne Abb.) Leichtmetall-Ausfuhrung (kurz). Art.-Nr.090 102 6718

Schrauben

I Schlagschrauber SR 230 robuste Ausführung fur Anwendungen im Heimwerker- und KFZ-Bereich geeignet. Art.-Nr.090 105 6170

Schlagschrauber SR 340-Set (ohne Abb.) professionelle Ausführung mit umfangreichem Zubehör. Art.-Nr.090 105 6137

Schlagschrauber SR 140-Set (ohne Abb.) für vielfältigen Einsatz im Hobby-und KFZ-Bereich geeignet; mit umfangreichem Zubehör. Art.-Nr. 090 100 8582

Schlagschrauber SR 120-Set (ohne Abb.)
geringer Luftbedarf, dadurch auch für keinere Kompressoren geeignet; mit umfangreichem Zubehör.
Art.-Nr. 090 100 6750

Ratschenschrauber RS 320 (ohne Abb.) durch schmale Bauform und gummieten Ratschenkopf fur Anwendungen im KFZ-Bereich bestens geeignet. Art.-Nr.090 105 4541

Ratschenschrauber RS 220-Set (ohne Abb.) Komplett-Set mit umfangreichem Zubehor. Art.-Nr.090 100 6717

Drehschrauber DS 1610 (ohne Abb.) mit Rechts-/Linkslauf mit Schnellumschaltung. Art.-Nr.090 101 2440

Spruhen

J Spruhipistole SPP 161 zum Versprufen von Kaltreiniger, Ol, Flussigwachs usw. Art.-Nr.090 105 4525

Kombi-Spruhpistole UBS 820 (ohne Abb.) fur handelsübliche 1,0 l-Schraubpatronen. Art.-Nr.090 105 4479

Schläuche

K Schlauchtmommel ST 200 360^ -drehbar;mit 30m PU-Druckluftschlauch. Art.-Nr.0901054568

• Druckluftschlauch mit Gewebeeinlage (ohne Abb.) mit Schnellkupplung und Stecknippel; 5 m Länge; 12 mm AuBendurchmesser; 6 mm Innendurchmesser. Art.-Nr.090 105 4908
• Druckluftschlauch mit Gewebeinlage (ohne Abb.) mit Schnellkupplung und Stecknip

DEUTSCH

pel; 10 m Lange; 12 mm AuBendurchmesser; 6 mm Innendurchmesser. Art.-Nr. 090 105 4916

• Druckluftschlauch mit Gewebeinlage (ohne Abb.) mit Schnellkupplung und Stecknippel; 10 m Lange; 15 mm AuBendurchmesser; 9 mm Innendurchmesser. Art.-Nr. 090 105 4924
• Druckluftschauch mit Gewebeinlage (ohne Abb.) 50 m Lange; 15 mm AuBendurchmesser; 9 mm Innendurchmesser. Art.-Nr. 090 105 4932
• Spiralschlauch, Rilsan (ohne Abb.) mit Schnellkupplung und Stecktülle; 2,5 m Arbeitslänge; 8 mm AuBendurchmesser; 6 mm Innendurchmesser. Art.-Nr.090 105 4940
• Spiralschlauch, Rilsan (ohne Abb.) mit Schnellkupplung und Stecktülle; 7,5 m Arbeitslänge; 8 mm Außen-durchmesser; 6 mm Innendurchmesser. Art.-Nr.090 105 4959
• Spiralschlauch, Rilsan (ohne Abb.) mit Schnellkupplung und Stecktüle; 10,0 m Arbeitslänge; 10 mm AuBendurchmesser; 8 mm Innendurchmesser. Art.-Nr. 090 105 4967
  Schlauchaufroller SA 100 (ohne Abb.) mit Gewebeschlauch 20,0 m Lange; 15 mm AuBendurchmesser; 9 mm Innendurchmesser. Art.-Nr.090 105 4975
  Schlauchaufroller SA 200 (ohne Abb.) Geeignet fur Wand und Deckenbefestigung;automatisches Auflollen durch einfaches Ziehen;mit 8m PU-Druckluftschlauch;13 mm AuBendurchmesser;8mm Innendurchmesser. Art.-Nr.090 1054550

Zubehor-Sets

L Zubehor-Set LPZ 7-S enthalt: Blaspistole, Reifenfuller, Reifenfulnnippel, Ballonhohlnadel, Farbspritzpistole, Spruhpistole, Spiralschlauch. Art.-Nr.0901003858

Zubehor-Set LPZ 7-P (ohne Abb.) enthalt: Blaspiste, Reifenfuler, Reifenfulnippel, Ballonhohlnadel, Farbspritzpirote, Spruhpistole, 10 m Gewebeschlauch. Art.-Nr. 090 100 3890
Zubehor-Set LPZ 6 (ohne Abb.) enthalt: Blaspiste, Reifenfuler, Reifenfulnippel, Ballonhohlndel, Farbspritzpestle, 5 m Gewebe

schlauch. Art.-Nr.090 104 4487

Zubehor-Set LPZ 4 (ohne Abb.) enthalt: Blaspistole, Reifenfuller, Farbspritzpistole, Spiralschlauch. Art.-Nr.090 101 3845
Zubehor-Set LPZ 2 (ohne Abb.) enthält Wechselgriff mit Blaspistole, Reifenfuller, Farbspritzpestle, Spiralschlauch. Art.-Nr.0901055971

7. Probleme und Störungen

Gefahr! Vor allen Arbeitsen am Gerät:

Gerätausschalten.
-Netzsteckerziehen.
Warten bis das Gerät still声道.
- Stellen Sie sicher, dass das Gerät und alle verwendeten Druckluft-Werkzeuge und Zubehörteile drucklos sind.
- Lassen Sie das Gerät und alle verwendeten Druckluft-Werkzeuge und Zubehörteile abkühlen.

Nach allen Arbeiten am Gerät:

• Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen.
• Sicherstellen, dass sich keine Werkzeuge oder Ahnliches an oder in der Maschine befinden.

Kompressor lauft nicht:

• Keine Netzspannung.
• Kabel, Stecker, Steckdose und Sicherung prüfen.
• Zu geringe Netzspannung.

• Verläufigungskabel mit ausreichendem Aderquerschnitt verwenden (siehe "Technische Daten"). Bei kaltem Gerät, Verläufigungskabel vermeiden.

• Kompressor wurde durch Ziehen des Netzsteckers ausgeschaltet, während er lief.

• Kompressor am Ein/Aus-Schalter zunachst ausschalten, dann wieder einschalten.
• Motorschutzschalter ausgelost, z.B. durch mangelnde Kuhlung (Kuhlrippen verdeckt).
• Kompressor am Ein/Aus-Schalter ausschalten; Ursache der Überhitzung beseitigen; etwa zehn Minuten abkühlen halten; Motorschutzschalter drücken; Kompressor am Ein/Aus-Schalter erneut einschalten.

Kompressor lauft ohne ausreichend Druck aufzubauen.

Kondenswasser-Ablass am Druckbehälter undicht.

Dichtung der Ablass-Schraube(n) prufen; ggf. ersetzen.
-Ablass-Schaube(n) handfest anziehen.

Ruckschlagventil undicht.
Rückschlagventil in Fachwerkstatt überholen halten.

Druckluftwerkzeug erhalten nicht genüglich Druck.

• Druckregler nicht welt genug aufgedreht.

• Druckregler weiter aufdrehen.

• Schlauchverbindung zwischen Kompressor und Druckluftwerkzeug undicht.

• Schlauchverbindung prufen; beschädigte Teile ggf. ersetzen.

8. Reparatur

Gefahr! Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführrt werden!

Reparaturbedürftige Elektrowerkzeuge können an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse finden Sie bei der Ersatzteilliste.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestellten Fehler.

9. Umweltschutz

Das Verpackungsmaterial der Maschine ist zu 100% recyclingfähig.

Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Rohund Kunststoffe, die ebenfals einem Recyclingprozess zugeführrt werden konnen.

Die Anleitung wurde auf chlorfrei gebleichtem Papier gedrucht.

1. Technische Daten

Ansaugleistung l/min 290
Effektive Liefermenge (Volumenstrom)	l/min	165
Füll-Leistung l/min 195
Betriebsdruck (Verdichtungsend/druck) bar 10
Druckbehältervolumen 150
Anzahl der Luftabgänge 2
Verdichtertyp B 2800
Zylinderzahl 2
Anzugsmoment Zylinderkopfschrauben Nm 22 - 27
Drehzahl (Verdichter)	min-1	1300
Motorleistung	kW	2,0
Anschluss-Spannung (50 Hz)	V	230
Nennstrom	A	9,0
Absicherung min.	A	16 träge
Schutzart		IP 44
Maximale Gesamtlänge bei Verwendung von Verlängerungskabeln: - bei 3 x 1,5 mm2 Aderquerschnitt	m	30
- bei 3 x 2,5 mm2 Aderquerschnitt	m	50
Ölqualität		10 W 40
Ölmenge bei Ölwechsel	I	0,21
Abmessungen: Länge x Breite x Höhe	cm	88 x 49 x 77
Gewicht	kg	49
Schall-Druckpegel LPA in 4 m max.	dB (A)	71 ± 3
Schall-Leistungspegel LWA	dB (A)	91 ± 3

1. Machine overview

Elektrische spanning

De compressor functioniert nicht:

Herstellungen van elektrische

9. Milieubescherming

4.1 Färe Forsta start

Montering av hjulen

1. Montera hjulen sa som bilden visar.

4.2 Nätanslutning

Fara for elektricitet!

5.1 Regelbundet unterhalb

Färe varje arbetstillfälle

6. Tillganglia tillbehör
