BRUGSANVISNING MEGA 350 D METABO

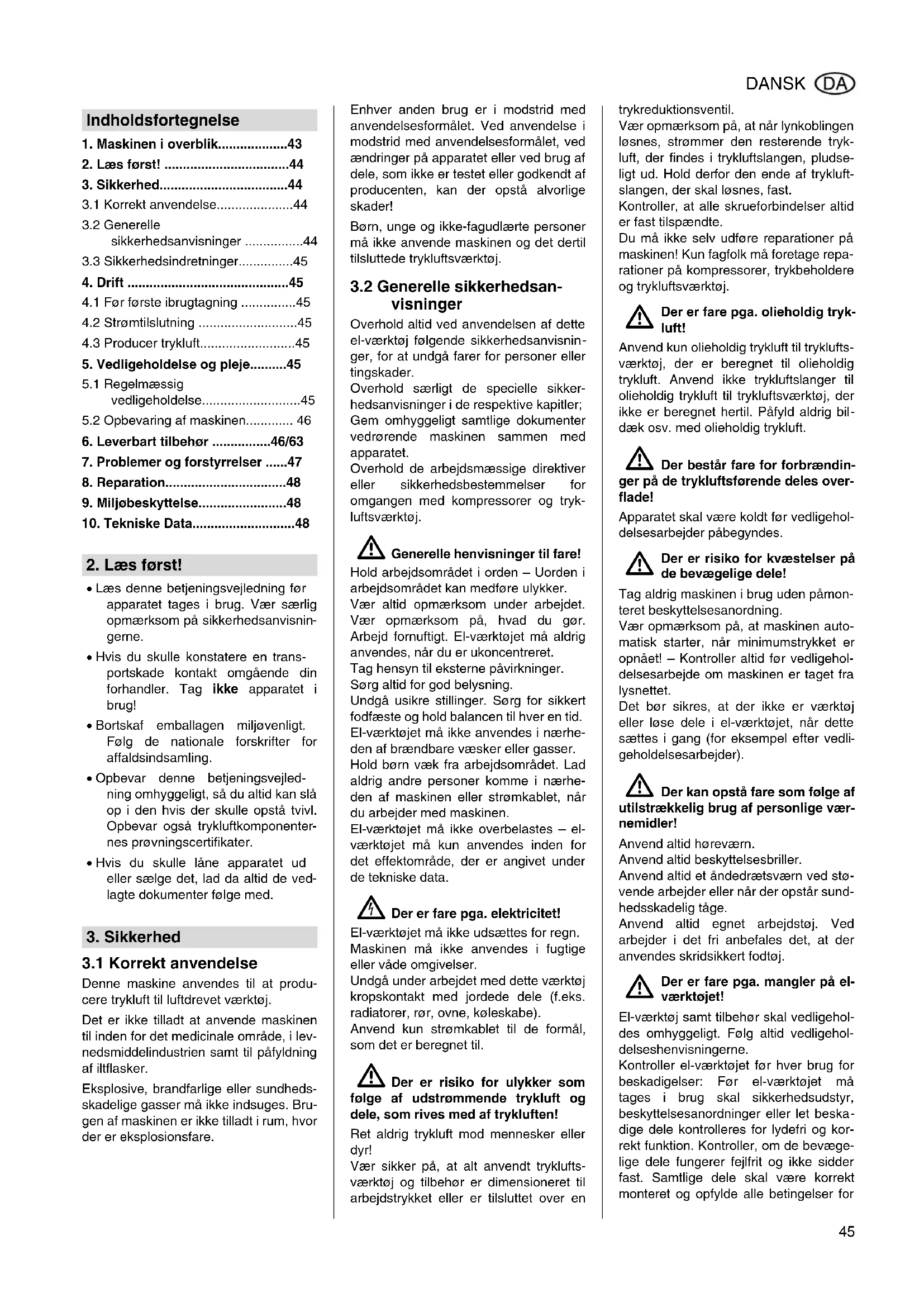

5. Vedligeholdelse og pleje..........45

• Læs denne betjeningsvejledning før apparatet tages i brug. Vær særlig opmærksom på sikkerhedsanvisnin

• Hvis du skulle konstatere en trans- portskade kontakt omgående din forhandler. Tag ikke apparatet i brug!

• Bortskaf emballagen miljøvenligt. Følg de nationale forskrifter for affaldsindsamling.

• Opbevar denne betjeningsvejled- ning omhyggeligt, så du altid kan slå op i den hvis der skulle opstå tvivl. Opbevar også trykluftkomponenter

nes prøvningscertifikater.

• Hvis du skulle låne apparatet ud eller sælge det, lad da altid de ved

Denne maskine anvendes til at produ- cere trykluft til luftdrevet værktøj. Det er ikke tilladt at anvende maskinen til inden for det medicinale område, i lev- nedsmiddelindustrien samt til påfyldning af iltflasker. Eksplosive, brandfarlige eller sundheds- skadelige gasser må ikke indsuges. Bru- gen af maskinen er ikke tilladt i rum, hvor der er eksplosionsfare. Enhver anden brug er i modstrid med anvendelsesformålet. Ved anvendelse i modstrid med anvendelsesformålet, ved ændringer på apparatet eller ved brug af dele, som ikke er testet eller godkendt af producenten, kan der opstå alvorlige skader! Børn, unge og ikke-fagudlærte personer må ikke anvende maskinen og det dertil tilsluttede trykluftsværktøj.

3.2 Generelle sikkerhedsan-

visninger Overhold altid ved anvendelsen af dette el-værktøj følgende sikkerhedsanvisnin

ger, for at undgå farer for personer eller tingskader. Overhold særligt de specielle sikker- hedsanvisninger i de respektive kapitler; Gem omhyggeligt samtlige dokumenter vedrørende maskinen sammen med apparatet. Overhold de arbejdsmæssige direktiver eller sikkerhedsbestemmelser for omgangen med kompressorer og tryk- luftsværktøj.

Generelle henvisninger til fare! Hold arbejdsområdet i orden – Uorden i arbejdsområdet kan medføre ulykker. Vær altid opmærksom under arbejdet. Vær opmærksom på, hvad du gør. Arbejd fornuftigt. El-værktøjet må aldrig anvendes, når du er ukoncentreret. Tag hensyn til eksterne påvirkninger. Sørg altid for god belysning. Undgå usikre stillinger. Sørg for sikkert fodfæste og hold balancen til hver en tid. El-værktøjet må ikke anvendes i nærhe- den af brændbare væsker eller gasser. Hold børn væk fra arbejdsområdet. Lad aldrig andre personer komme i nærhe- den af maskinen eller strømkablet, når du arbejder med maskinen. El-værktøjet må ikke overbelastes – el- værktøjet må kun anvendes inden for det effektområde, der er angivet under de tekniske data.

Der er fare pga. elektricitet! El-værktøjet må ikke udsættes for regn. Maskinen må ikke anvendes i fugtige eller våde omgivelser. Undgå under arbejdet med dette værktøj kropskontakt med jordede dele (f.eks. radiatorer, rør, ovne, køleskabe). Anvend kun strømkablet til de formål, som det er beregnet til.

Der er risiko for ulykker som følge af udstrømmende trykluft og dele, som rives med af trykluften! Ret aldrig trykluft mod mennesker eller dyr! Vær sikker på, at alt anvendt tryklufts- værktøj og tilbehør er dimensioneret til arbejdstrykket eller er tilsluttet over en trykreduktionsventil. Vær opmærksom på, at når lynkoblingen løsnes, strømmer den resterende tryk- luft, der findes i trykluftslangen, pludse- ligt ud. Hold derfor den ende af trykluft- slangen, der skal løsnes, fast. Kontroller, at alle skrueforbindelser altid er fast tilspændte. Du må ikke selv udføre reparationer på maskinen! Kun fagfolk må foretage repa- rationer på kompressorer, trykbeholdere og trykluftsværktøj.

Der er fare pga. olieholdig tryk- luft! Anvend kun olieholdig trykluft til tryklufts- værktøj, der er beregnet til olieholdig trykluft. Anvend ikke trykluftslanger til olieholdig trykluft til trykluftsværktøj, der ikke er beregnet hertil. Påfyld aldrig bil

dæk osv. med olieholdig trykluft.

Der består fare for forbrændin- ger på de trykluftsførende deles over- flade! Apparatet skal være koldt før vedligehol- delsesarbejder påbegyndes.

Der er risiko for kvæstelser på de bevægelige dele! Tag aldrig maskinen i brug uden påmon- teret beskyttelsesanordning. Vær opmærksom på, at maskinen auto- matisk starter, når minimumstrykket er opnået! – Kontroller altid før vedligehol- delsesarbejde om maskinen er taget fra lysnettet. Det bør sikres, at der ikke er værktøj eller løse dele i el-værktøjet, når dette sættes i gang (for eksempel efter vedli

geholdelsesarbejder).

Der kan opstå fare som følge af utilstrækkelig brug af personlige vær- nemidler! Anvend altid høreværn. Anvend altid beskyttelsesbriller. Anvend altid et åndedrætsværn ved stø- vende arbejder eller når der opstår sund- hedsskadelig tåge. Anvend altid egnet arbejdstøj. Ved arbejder i det fri anbefales det, at der anvendes skridsikkert fodtøj.

Der er fare pga. mangler på el- værktøjet! El-værktøj samt tilbehør skal vedligehol- des omhyggeligt. Følg altid vedligehol- delseshenvisningerne. Kontroller el-værktøjet før hver brug for beskadigelser: Før el-værktøjet må tages i brug skal sikkerhedsudstyr, beskyttelsesanordninger eller let beska

dige dele kontrolleres for lydefri og kor- rekt funktion. Kontroller, om de bevæge- lige dele fungerer fejlfrit og ikke sidder fast. Samtlige dele skal være korrekt monteret og opfylde alle betingelser for Indholdsfortegnelse

DANSK at sikre en fejlfri anvendelse af el-værk- tøjet. Beskadigede beskyttelsesanordninger eller dele skal udskiftes eller repareres korrekt af en elektriker. Beskadigede kontakter skal udskiftes af serviceafde

lingen. El-værktøjet må ikke anvendes, når en kontakt ikke kan tænde eller slukke apparatet. Håndgrebene skal holdes tørre og fri for olie og fedtstof.

3.3 Sikkerhedsindretninger

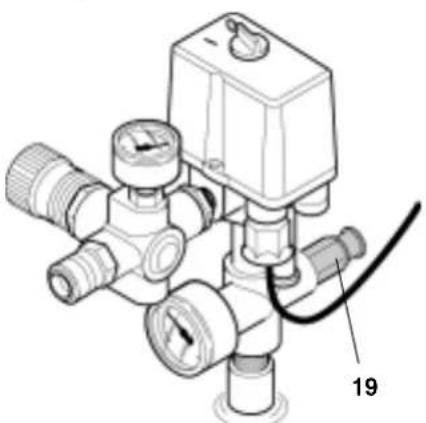

Overtryksventil Den fjederbelastede sikkerhedsventil (19) sidder ved start/stop-kontakten. Sik- kerhedsventilen aktiveres, såfremt det tilladte maksimaltryk overskrides.

Fare! Elektrisk spænding Anvend kun maskinen i tørre omgivelser. Tilslut kun maskinen til en strømkilde, som opfylder følgende krav: − Stik skal i henhold til forskrifterne være installeret, jordet og testet; − Sikringer i henhold til de tekniske data; Læg strømkablet således, at det ikke forstyrrer og ikke kan beskadiges ved arbejdet. Kontroller altid, om maskinen er slået fra, før netstikket sættes i stikdåsen. Beskyt strømkablet mod opvarm- ning, aggressive væsker og skarpe kanter. Anvend kun forlængerkabel med et tilstrækkeligt tværsnit (se "Tekniske data"). Sluk aldrig for kompressoren ved at trække i netstikket, men på start-/ stop-kontakten. Tag netstikket ud af stikdåsen efter endt brug.

4.3 Producer trykluft

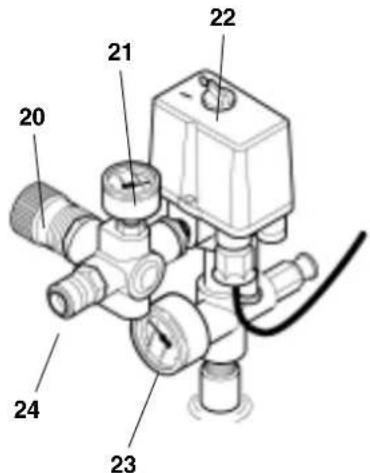

1. Tilslut maskinen (22) og vent indtil

NB! Det indstillede regulatortryk må ikke være højere end det maksi

male arbejdstryk for det tilsluttede trykluftsværktøj!

4. Tilslut trykluftsværktøj.

Nu kan der arbejdes med tryklufts- værktøjet.

5. Slå maskinen fra, når den ikke umid-

delbart skal bruges igen. Tag deref- ter netstikket ud.

Fare! Før alle arbejder på maskinen: − Sluk for apparatet. − Træk netstikket ud. − Vent til maskinen står stille. − Kontroller, at maskinen og det anvendte trykluftsværktøj og til- behøret er trykløse. − Lad apparatet og alt anvendt tryk- luft-værktøj og tilbehør køle af. Efter alle arbejder på maskinen: − Sæt samtlige beskyttelsesanord- ninger i drift igen og kontroller disse. − Kontroller, at der ikke findes værktøj eller lignende på eller i maskinen. Andre vedligeholdelses- eller repara- tionsarbejder, end de der er beskre- vet her i kapitlet, må kun foretages af fagfolk.

5.1 Regelmæssig vedligehol-

delse Før arbejdet startes

• Kontroller trykluftslanger for beska- digelser, om nødvendigt udskiftes disse.

• Kontroller skrueforbindelserne for fasthed, om nødvendigt tilspændes disse.

• Kontroller tilslutningskablet for beskadigelser, om nødvendigt skal dette udskiftes af en elektriker. Hver 50 driftstimer

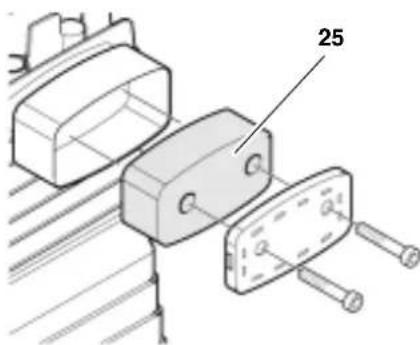

• Kontroller luftfilteret (25) på kom- pressoren, om nødvendigt rengøres dette.

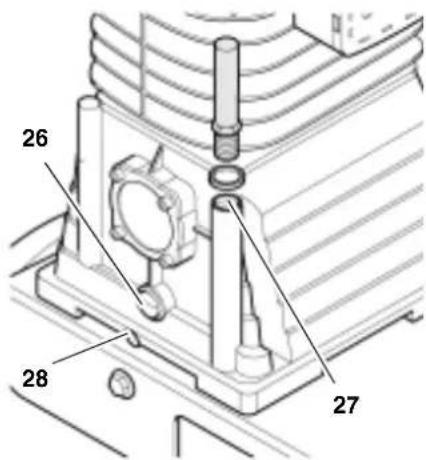

• Kontroller kompressorens oliestand (26), om nødvendigt efterfyldes med olie (27).

5. Vedligeholdelse og pleje

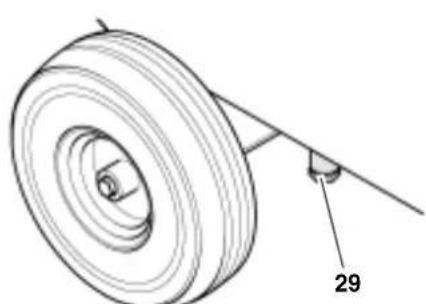

NB! Kondensatet indeholder olie og skal derfor afleveres i et indsam- lingssted for særligt affald.

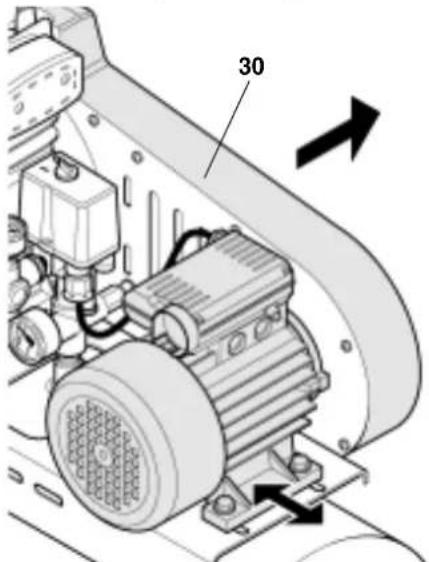

• Kontroller kileremmen: − Skru rembeskyttelsen (30) af. − Udskift eller efterspænd eventuelt kileremmen. − For at kunne justere remspæn- dingen, skal de fire skruer ved motorens fod løsnes og motoren kan forskydes. − Spænd igen skruerne fast ved motorens fod. − Monter igen rembeskyttelsen. Hver 250 driftstimer

• Udskift luftfilteret på kompressoren.

• Udskift luftfilteret på filterreduktions- ventilen. Hver 500 driftstimer

• Aftap og udskift kompressorens olie ved bundproppen (28).

Følg de nationale forskrifter for bortskaffelse af gammel olie! Efter 1000 driftstimer

• Inspektion bør gennemføres af et værksted. Herved forhøjes kom- pressorens levetid væsentligt.

5.2 Opbevaring af maskinen

1. Slå maskinen fra og træk netstikket

2. Udluft trykbeholder samt tilsluttet

ikke kan sættes i gang af uvedkom- mende.

NB! Opbevar ikke maskinen ube- skyttet i det fri eller i fugtige omgivel- ser. Maskinen må ikke lægges på siden i forbindelse med opbevaring eller til transport. For særlige arbejdsopgaver findes i spe- cialforretningerne følgende tilbehør – Illustrationerne ses på den bagerste side: Pakning A Fugepistol KP 910 til gængse patroner. Art.-nr. 090 101 0030 Pladebearbejdning B Pladeklipper BN 540 særlig smal skæreradius; skærer stålplader op til 1,0 mm tykkelse. Art.-nr. 090 100 6784 Boring C Boremaskine BM 310 meget handy apparatet uden at virke trættendefor armene; højre- gang. Art.-nr. 090 100 6725

• Boremaskine BM 500 (uden bil.) med selvspændende borepatron 3/ 8" og højre-/venstregang med lyn- omstilling. Art.-nr. 090 105 4533 Hæftning / sømning D Kombisømpistol kombi 40/50 til hæfteklammer (type 90) fra 20 mm til 40 mm og dykkersøm (type SKN) fra 20 mm til 50 mm. Art.-nr. 090 105 4720

• Kombisømpistol kombi 32 (uden bil.) til hæfteklammer (type 90) fra 15 mm til 32 mm og dykkersøm (type SKN) fra 16 mm til 32 mm. Art.-nr. 090 105 4711

• Hæftemaskine KG 80/16 (uden bil.) til hæfteklammer (Type 80) fra 6 mm til 16 mm. Art.-nr. 090 105 4681

• Hæftemaskine KG 90/25 (uden bil.) til hæfteklammer (Type 90) fra 15 mm til 25 mm. Art.-nr. 090 105 4690

• Hæftemaskine KG 90/40 (uden bil.) til hæfteklammer (Type 90) fra 20 mm til 40 mm. Art.-nr. 090 105 4703

ring ved ringe farveforbrug. Art.-nr. 090 105 4460

• Farvesprøjtepistol FB 2200 (uden bil.) med 0,5 l-flydebeholder; professio- nel farvesprøjtepistol; kan indstilles trinløst til rund og bred stråle. Art.-nr. 090 105 4452

• Farvesprøjtepistol SB 200 (uden bil.) med 1,0 l-sugebeholder. Art.-nr. 090 100 3882

• Farvesprøjtepistol FB 150 (uden bil.) med 0,5 l-flydebeholder; til grunde- ringer og farvning med forskellig vis- kositet. Art.-nr. 090 100 3874

• Farvesprøjtepistol FB 90 (uden bil.) med 0,75 l-flydebeholder; til grunde- ringer og farvning med forskellig vis- kositet. Art.-nr. 090 105 6064 Mejsling F Mejselhammer-sæt MHS 450 til arbejder på byggepladsen og til karosseriarbejde. Art.-nr. 090 100 9210

• Mejselhammer-sæt MHS 315 (uden bil.) til afmejsling af puds og fliser samt til lette stemmearbejder. Art.-nr. 090 100 6911 Påfyldning / måling af dæk G Lufttrykmåler RF 480 professionel udførelse (kalibreret). Art.-nr. 090 105 4630

• Lufttrykmåler RF 363 (uden bil.) som RF 480, dog ikke kalibreret. Art.-nr. 090 105 4622

• Lufttrykmåler RF 200 (uden bil.) til pumpning af dæk og bolde (kali- breret). Art.-nr. 090 105 6188

• Lufttrykmåler RF 100 (uden bil.) som RF 200, dog ikke kalibreret. Art.-nr. 090 102 6724

DANSK Rengøring H Blæsepistol BP 200 i gennemført plast. Art.-nr. 090 105 4606

• Blæsepistol BP 300 (uden bil.) i gennemført plast; særligt høj luft- mængde på grund af venturidysen. Art.-nr. 090 105 4614

• Blæsepistol BP 70 (uden bil.) i letmetal (med 100 mm-forlængelse). Art.-nr. 090 102 6726

• Blæsepistol BP 60 (uden bil.) i letmetal (kort). Art.-nr. 090 102 6718 Skruning I Slagskruetrækker SR 230 robust model beregnet til hobbyar- bejde og til bilen. Art.-nr. 090 105 6170

• Slagskruetrækker SR 340-sæt (uden bil.) professionel model med meget tilbe- hør. Art.-nr. 090 105 6137

• Slagskruetrækker SR 140-sæt (uden bil.) egnet til mangesidigt arbejde fra hobbyarbejde og til bilarbejde; med meget tilbehør. Art.-nr. 090 100 8582

• Slagskruetrækker SR 120-sæt (uden bil.) ringe luftbehov, derfor også egnet til mindre kompressorer; med meget tilbehør. Art.-nr. 090 100 6750

• Skraldenøgle RS 320 (uden bil.) meget velegnet til biler på grund af den smalle konstruktion og gummi

beklædt omskifter. Art.-nr. 090 105 4541

• Skraldenøgle RS 220-sæt (uden bil.) Komplet sæt med omfangsrigt tilbe- hør. Art.-nr. 090 100 6717

• Skruetrækker DS 1610 (uden bil.) med højre-/venstregang med lynom- stilling. Art.-nr. 090 101 2440 Sprøjtning J Sprøjtepistol SPP 161 til sprøjtning af affedtningsmidler, olie, flydende voks osv. Art.-nr. 090 105 4525

• Kombi sprøjtepistol UBS 820 (uden bil.) til gængse 1,0 l-skruepatroner. Art.-nr. 090 105 4479 Slanger K Slangetromle ST 200 360°-drejelig; med 30 m PU-tryk- luftslange. Art.-nr. 090 105 4568

• Trykluftslange med vævindlæg (uden bil.) med lynkobling og nippel; 5 m længde; 12 mm udv. diameter; 6 mm indv. diameter. Art.-nr. 090 105 4908

• Trykluftslange med vævindlæg (uden bil.) med lynkobling og nippel; 10 m længde; 12 mm udv. diameter; 6 mm indv. diameter. Art.-nr. 090 105 4916

• Trykluftslange med vævindlæg (uden bil.) med lynkobling og nippel; 10 m længde; 15 mm udv. diameter;

• Trykluftslange med vævindlæg (uden bil.) 50 m længde; 15 mm udv. diameter; 9 mm indv. diameter. Art.-nr. 090 105 4932

• Spiralslange, Rilsan (uden bil.) med lynkobling og adapter; 2,5 m arbejdslængde; 8 mm udv. diame- ter; 6 mm indv. diameter. Art.-nr. 090 105 4940

• Spiralslange, Rilsan (uden bil.) med lynkobling og adapter; 7,5 m arbejdslængde; 8 mm udv. diame- ter; 6 mm indv. diameter. Art.-nr. 090 105 4959

• Spiralslange, Rilsan (uden bil.) med lynkobling og adapter; 10,0 m arbejdslængde; 10 mm udv. diame- ter; 8 mm indv. diameter. Art.-nr. 090 105 4967

• Slangeoprulleværk SA 100 (uden bil.) med armeret slange 20,0 m længde;

• Slangeoprulleværk SA 200 (uden bil.) Egnet til væg og loftsfastgørelse; automatisk oprulning ved et enkelt træk; med 8 m PU-trykluftslange; 13 mm udv. diameter; 8 mm indv. diameter. Art.-nr. 090 105 4550 Tilbehør-sæt L Tilbehør-sæt LPZ 7-S indeholder: Blæsepistol, dækop- pumpeapparat, dækpumpenippel, ballonhulnål, farvesprøjtepistol, sprøjtepistol, spiralslange. Art.-nr. 090 100 3858

• Tilbehør-sæt LPZ 7-P (uden bil.) indeholder: Blæsepistol, dækop- pumpeapparat, dækpumpenippel, ballonhulnål, farvesprøjtepistol, sprøjtepistol, 10 m armeret slange. Art.-nr. 090 100 3890

• Tilbehør-sæt LPZ 6 (uden bil.) indeholder: Blæsepistol, dækop- pumpeapparat, dækpumpenippel, ballonhulnål, farvesprøjtepistol, 5 m armeret slange. Art.-nr. 090 104 4487

• Tilbehør-sæt LPZ 4 (uden bil.) indeholder: blæsepistol, dækop- pumpeapparat, farvesprøjtepistol, spiralslange. Art.-nr. 090 101 3845

• Tilbehør-sæt LPZ 2 (uden bil.) indeholder ekstra håndtag med blæ- sepistolen, dækoppumpeapparat, farvesprøjtepistol, spiralslange. Art.-nr. 090 105 5971

Fare! Før alle arbejder på maskinen: − Sluk for apparatet. − Træk netstikket ud. − Vent til maskinen står stille. − Kontroller, at maskinen og det anvendte trykluftsværktøj og til

behøret er trykløse. − Lad apparatet og alt anvendt tryk- luft-værktøj og tilbehør køle af. Efter alle arbejder på maskinen: − Sæt samtlige beskyttelsesanord- ninger i drift igen og kontroller disse. − Kontroller, at der ikke findes værktøj eller lignende på eller i maskinen. Kompressoren starter ikke:

• Ingen strøm. − Kabel, stik, stikdåse og sikring kontrolleres.

• For lav netspænding. − Anvend et forlængerkabel med tilstrækkeligt tværsnit (se "Tekni

ske data"). Er maskinen kold, undgå forlængerkabel.

• Kompressoren slog fra, mens den kørte, da netstikket blev trukket fra. − Kompressoren slukkes først på start-/stop-kontakten, og sluttes derefter til igen.

• Motorbeskyttelsesafbryderen er udløst, f.eks. på grund af mang

lende afkøling (køleribber er tildæk- kede). − Sluk for kompressoren på start-/ stop-kontakten; Afhjælp årsagen til overophedningen; lad motoren

7. Problemer og forstyrrel-

ser49 DANSK afkøle i ca. ti minutter; Tryk på motorbeskyttelsesafbryderen; Start igen for kompressoren på start-/stop-kontakten. Kompressoren kører uden af opbygge tilstrækkeligt tryk.

• Kondensat-udløbet på trykbeholde- ren er utæt. − Kontroller pakningen på aftap- ningsskrue(rne); udskift eventu- elt. − Aftapningsskrue(r) skrues i med hånden.

• Kontraventil er utæt. − Kontraventil bør kontrolleres på et elektrikerværksted. Trykluftsværktøj får ikke tilstrække- ligt tryk.

• Der er ikke åbnet nok for trykregula- toren. − Åbn mere for trykregulatoren.

• Slangeforbindelsen mellem kom- pressor og trykluftsværktøj er utæt. − Kontroller slangeforbindelsen; udskift om nødvendigt den beskadige del.

Fare! Reparationer på el-værktøjet må kun udføres af en elektriker! El-værktøj, som skal repareres, kan ind- sendes til den lokale service-afdeling. Adressen står ved reservedelslisten. Ved indsendelse til reparation skal den fastslåede fejl beskrives. Maskinens emballage består af 100 % recyclingsmateriale. Udtjente maskiner og tilbehør indeholder store mængder af værdifulde råstoffer og plast, som ligeledes kan genanven

des i en recyclingsproces. Vejledningen er trykt på klorfrit bleget papir.

Motoreffekt kW 2,0 Tilslutningsspænding (50 Hz) V 230 Mærkestrøm A 9,0 Sikring min. A 16 træg Beskyttelsesklasse IP 44 Maksimal samlet længde ved anvendelse af forlængelseskabler: – ved 3 x 1,5 mm

ledningstværsnit – ved 3 x 2,5 mm

Oliekvalitet 10 W 40 Oliemængde ved olieskift l 0,21 Dimensioner: Længde x bredde x højde cm 88 x 49 x 77 Vægt kg 49 Lydtryksniveau L
