BRUKSANVISNING MEGA 350 D METABO

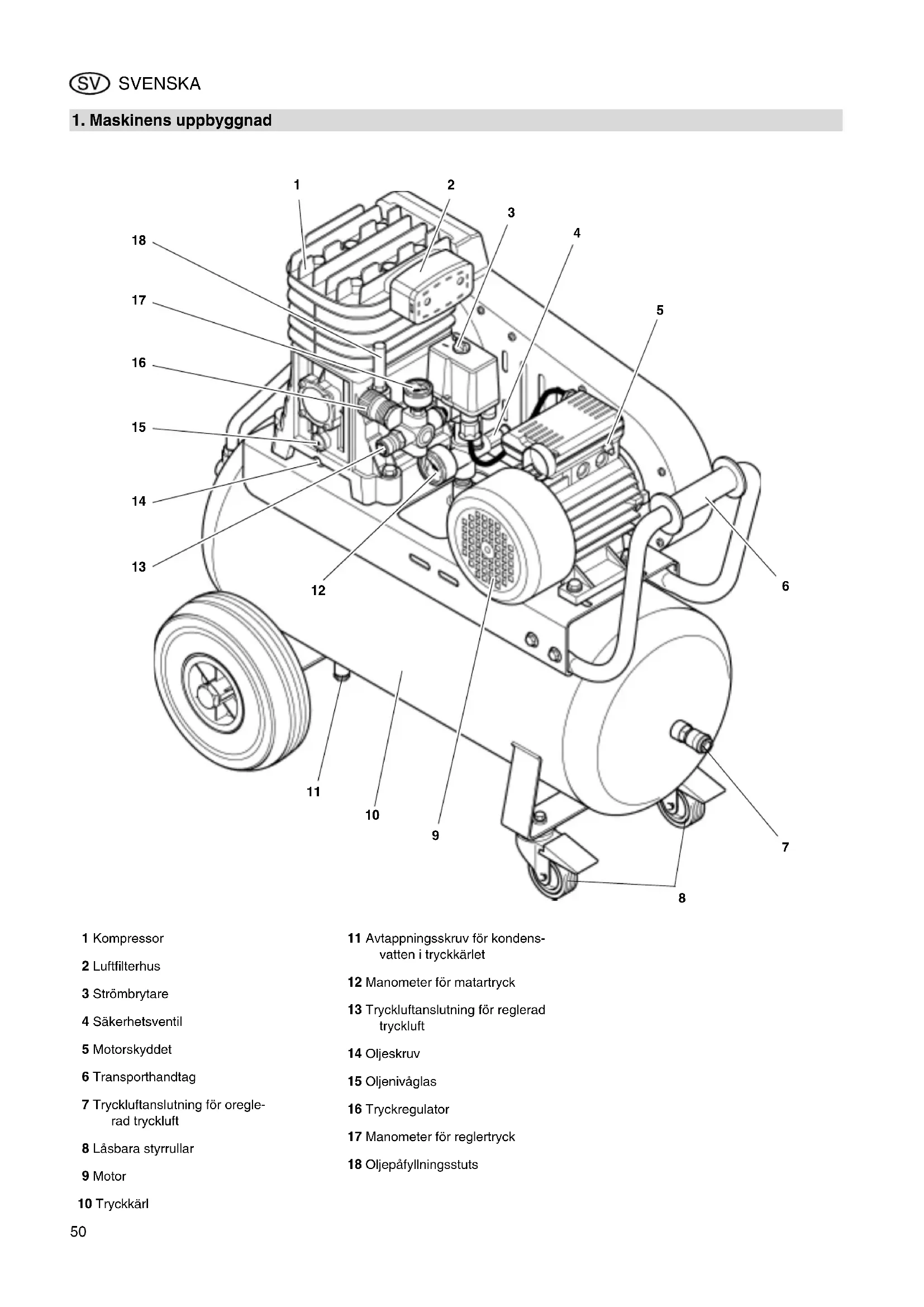

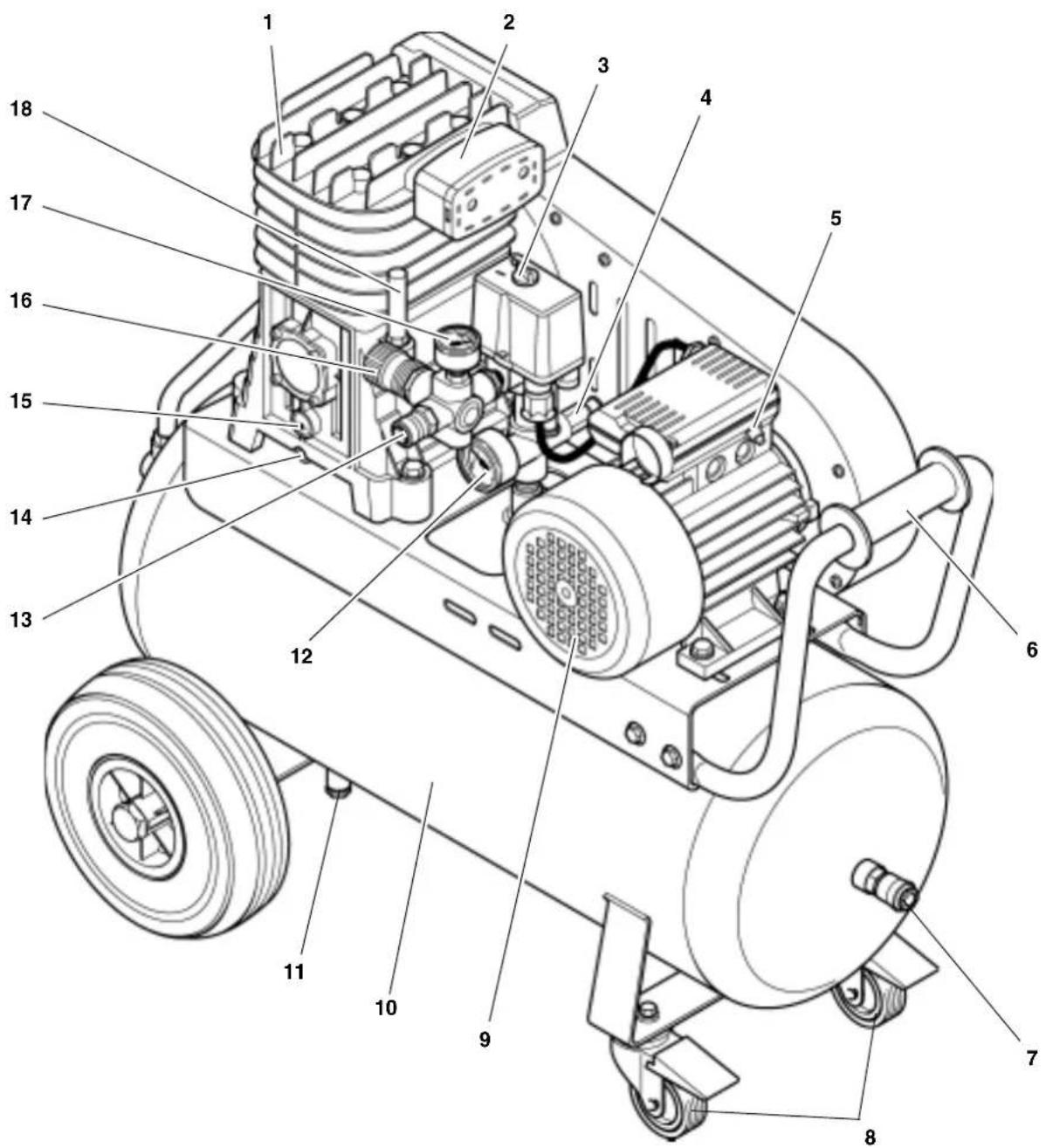

1. Maskinens uppbyggnad

1 Kompressor 2 Luftfilterhus 3 Strömbrytare 4 Säkerhetsventil 5 Motorskyddet 6 Transporthandtag 7 Tryckluftanslutning för oregle- rad tryckluft 8 Låsbara styrrullar 9 Motor 10 Tryckkärl 11 Avtappningsskruv för kondens- vatten i tryckkärlet 12 Manometer för matartryck 13 Tryckluftanslutning för reglerad tryckluft 14 Oljeskruv 15 Oljenivåglas 16 Tryckregulator 17 Manometer för reglertryck 18 Oljepåfyllningsstuts XK0022A.fm Bruksanvisning SVENSKA51 SVENSKA

1. Maskinens uppbyggnad...........49

2. Läs detta först!..........................50

3. Säkerhet.....................................50

3.1 Använd maskinen enligt

4.1 Före första start ..........................51

5. Reparation och underhåll ........51

5.1 Regelbundet underhåll................51

5.2 Förvaring av maskinen ...............52

• Läs detta innan kompressorn tas i drift första gången. Observera sär

skilt våra säkerhetsföreskrifter.

delbart underrättas. Använd under inga som helst omständigheter en skadad maskin.

• Ta hand om förpackningen på miljö- vänligt sätt. Lämna den t ex till mot- svarande inlämningsställe/miljösta- tion.

• Förvara instruktionsboken på ett säkert ställe så att du alltid har den till hands när den behövs. Förvara även provningsintyget för tryckluft

• Se till att instruktionsboken medföl- jer kompressorn om du säljer den eller lånar ut den.

3.1 Använd maskinen enligt

anvisningarna Kompressorn är avsedd för att förse tryckluftsdrivna verktyg med tryckluft. Den får inte användas för medicinska ändamål, inom livsmedelsindustrin eller för att fylla syrgastuber med luft. Den får inte heller användas för att suga upp explosiva, brandfarliga eller hälso

farliga gaser. Det är förbjudet att använda kompressorn i explosionsfar- liga rum. All annan användning är förbjuden. Vid ej avsedd användning, förändringar på maskinen eller vid användning av delar som ej testats och godkänts av tillverka

ren kan oförutsebara skador uppstå! Barn, ungdomar och personer som inte undervisats i hur kompressorn fungerar får varken använda kompressorn eller till kompressorn anslutna tryckluftsverkyg.

3.2 Allmänna säkerhetsan-

visningar Observera följande säkerhetsanvis- ningar när du använder denna elektriska maskin för att förhindra person- eller sakskador. Läs säkerhetsanvisningarna som före- kommer i de olika kapitlen. Spara alla dokument som medföljer kompressorn. Läs även gällande direktiv eller arbetar- skyddsföreskrifter för hantering med kompressorer och tryckluftsverktyg.

Allmän fara! Håll ordning på arbetsplatsen – Oord- ning på arbetsplatsen kan medföra risk för olyckstillbud. Var alltid uppmärksam. Observera vad du gör och arbeta förnuftigt. Använd inte maskinen om du är okoncentrerad. Kom ihåg att även ta hänsyn till yttre fak- torer. Se till att du har bra belysning. Undvik onormala kroppsställningar. Det är viktigt att stå stadigt och att alltid hålla jämvikten. Denna elmaskin får inte användas i när- heten av brandfarliga vätskor. Se till att inga barn vistas inom arbets- området. Låt inga andra personer vid- röra verktyget eller nätkabeln under drift. Undvik att överbelasta elmaskinen – använd den endast inom det effektom- råde som anges i tekniska data.

Fara för elektricitet! Undvik att utsätta elmaskinen för regn. Använd den inte heller på fuktiga eller våta arbetsplatser. Undvik att komma i beröring med jor- dade delar (t ex värmeelement, rör, spi- sar, kylskåp) när du arbetar med elma- skinen. Nätkabeln får inte användas för ändamål som den inte är avsedd för.

Risk för personskada på grund av utströmmande tryckluft och delar som rivs med av tryckluften! Tryckluft får aldrig riktas mot människor eller djur. Se till att alla tryckluftsverktyg och tillbe- hör som används är konstruerade för arbetstrycket eller är anslutna till tryckre

gulatorer. Obs! När snabbkopplingen lossas kan det plötsligt strömma ut tryckluft ur tryck

luftsslangen. Håll därför fast den delen på tryckluftsslangen som skall lossas. Kontrollera alltid att alla skruvförband är hårt åtdragna. Undvik att själv utföra reparationer på maskinen. Reparationer på kompresso

rer, tryckkärl och tryckluftsverktyg får endast utföras av expertis.

Fara för oljehaltig tryckluft! Tryckluftsslangar för oljehaltig tryckluft får endast användas för tryckluftsverktyg som är avsedda för oljehaltig tryckluft. Tryckluftsslangar för oljehaltig tryckluft får inte användas för tryckluftsverktyg som inte är avsedda för oljehaltig tryck

luft. Bildäck etc. får aldrig fyllas med olje- haltig tryckluft.

Risk för brännskador på tryck- luftsförande delars ytor! Låt maskinen svalna innan du påbörjar servicearbeten på den.

Risk för klämskador och andra personskador på grund av rörliga delar! Maskinen får inte användas utan skyddsanordning. Obs! Kompressorn startar automatiskt när minimalt tryck underskrids. – Kon- trollera alltid före underhållsarbete att kompressorn inte är ansluten till elnätet. Kontrollera att inga verktyg eller lösa delar ligger kvar i maskinen när den star

tas (t ex efter servicearbeten).

Fara på grund av bristande personlig skyddsutrustning! Använd hörselskydd. Använd skyddsglasögon. Använd andningsskydd om det dammar eller bildas hälsovådliga dimmor. Använd lämpliga arbetskläder. Vid arbe- ten utomhus rekommenderas halkfria skor.

Fara på grund av brister på elmaskinen! Vårda elmaskinen och dess tillbehör omsorgsfullt. Följ serviceanvisningarna. Kontrollera den elektriska apparaten på skador före varje användning: Före drif- ten måste säkerhetsanordningar, skyddsanordningar eller lätt skadade delar undersökas på felfri och ändamåls

enlig funktion. Kontrollera att de rörliga delarna fungerar felfritt och inte fastnar. Alla delar måste vara riktigt monterade och alla villkor uppfyllda för att elmaski

nen skall kunna fungera felfritt. Skadade skyddsanordningar eller delar skall repareras eller bytas på fackman

namässigt sätt av en auktoriserad servi- ceverkstad. Låt en serviceverkstad byta ut trasiga strömbrytare. Elmaskinen får inte användas om det inte går att sätta på och stänga av strömbrytaren. Handtagen skall vara torra och får inte vara insmorda med olja eller fett. Innehållsförteckning

3.3 Säkerhetsanordningar

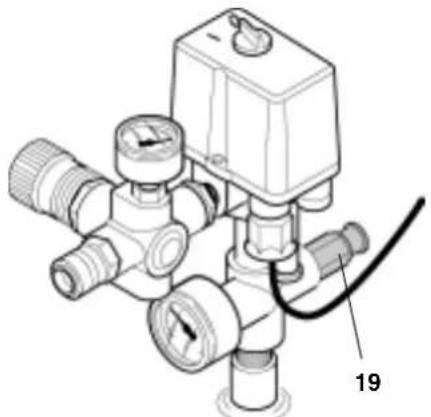

Säkerhetsventil Den fjäderbelastade säkerhetsventilen (19) sitter på strömbrytaren. Säkerhets- ventilen slår till när trycket stiger över det maximalt tillåtna värdet.

4.1 Före första start

Fara för elektricitet! Kompressorn får endast användas i torra utrymmen. Kompressorn får endast anslutas till en strömkälla under följande förutsättning: − Eluttagen skall vara föreskrifts- mässigt installerade, jordade och testade. − Avsäkringen skall motsvara upp- gifterna i de tekniska specifikatio- nerna. Nätkabeln skall installeras på sådant sätt att den inte utgör något hinder eller kan skadas under arbetets gång. Kontrollera alltid att kompressorn är avstängd innan du ansluter kontakten till eluttaget. Skydda nätkabeln mot värme, aggres- siva vätskor och vassa kanter. Använd endast en förlängningskabel med tillräckligt stor ledararea (se "Tekniska data"). Undvik att stänga av kompressorn med stickkontakten - använd alltid strömbrytaren. Dra ur stickkontakten ur eluttaget när du är klar med arbetet.

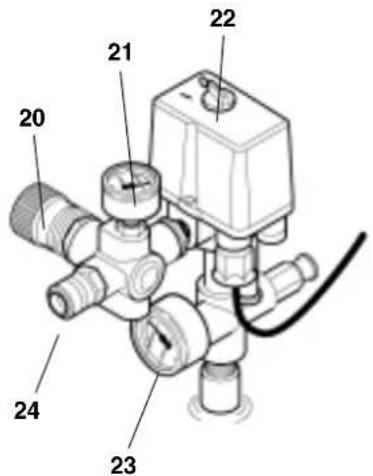

1. Starta kompressorn och vänta tills

det maximala matartrycket inställer sig (kompressorn stängs av) (22). Matartrycket kan avläsas på mano- metern för matartrycket (23).

2. Ställ in reglertrycket med tryckregu-

latorn (20). Det aktuella reglertrycket kan avläsas på reglertryckmanome- tern (21).

Varning! Det inställda reglertrycket får inte vara högre än det maximala arbetstrycket för det anslutna tryck

3. Anslut tryckluftsslangen till tryck-

luftsanslutningen (24).

4. Anslut tryckluftsverktyget.

Nu kan du börja arbeta med tryck- luftsverktyget.

5. Stäng alltid av kompressorn när du

gör ett uppehåll i arbetet. Dra ur stickkontakten.

Fara! Innan du börjar arbeta på kom- pressorn: − Stäng av maskinen. − Dra ur kontakten. − Vänta tills kompressorn stannar. − Se till att kompressorn och alla tryckluftsverktyg och tillbehör som används är utan tryck. − Låt apparaten och alla använda tryckluftsverktyg och tillbehör som använts svalna. Efter avslutat arbete på kompressorn: − Montera alla säkerhetsanord- ningar igen och kontrollera dem. − Kontrollera att det inte ligger några verktyg etc. kvar i eller på kompressorn. Andra underhålls- eller reparationsar- beten än de som beskrivs i detta avsnitt får endast utföras av expertis.

5.1 Regelbundet underhåll

Före varje arbetstillfälle

• Kontrollera tryckluftslangarna på skador och byt ut dem vid behov.

• Kontrollera att alla skruvförband är fast åtdragna och dra ev. åt dem.

• Kontrollera nätkabeln på skador. Är den trasig skall den bytas av behörig elektriker. Efter 50 drifttimmar

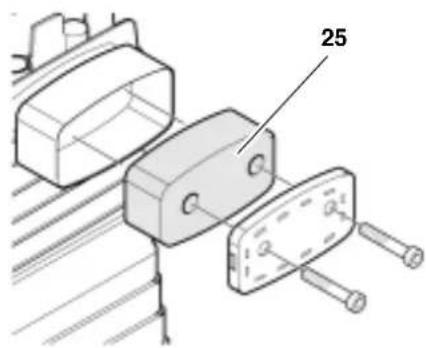

• Kontrollera luftfiltret på kompres- sorn och rengör det om så behövs (25).

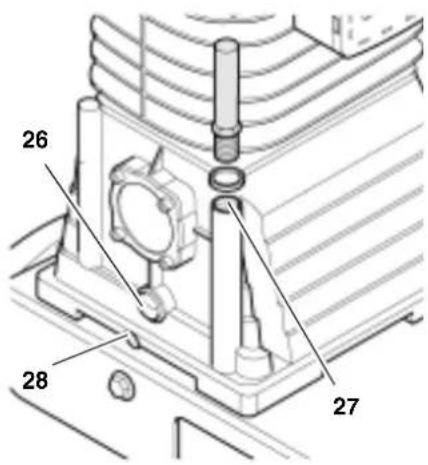

• Kontrollera oljenivån (26) i kompres- sorn och fyll ev. på mer olja (27).

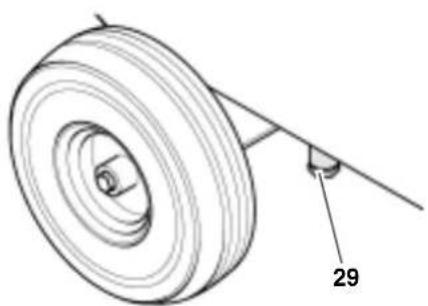

• Tappa av kondensvattnet i tryckkär- let (29).

5. Reparation och underhåll

Varning! Kondensvattnet innehåller olja och måste därför avfallshanteras mil- jövänligt.

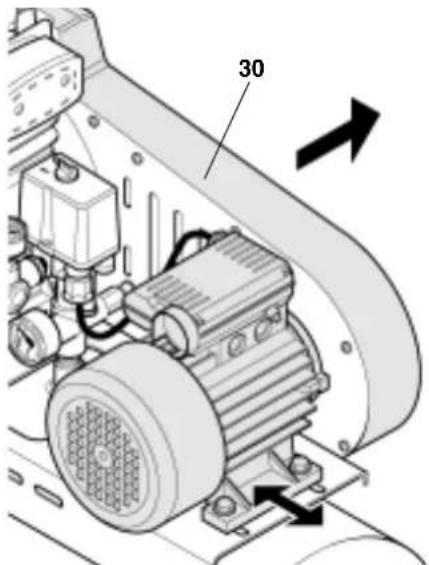

• Kontrollera kilremmen: − Skruva av remskyddsgallret (30) . − Byt vid behov kilremmen eller spänn den. − För att justera remspänningen lossar du fyra skruvar vid motorns fot och förskjuter motorn. − Dra åt skruvarna vid motorns fot igen. − Montera remskyddsgallret igen. Efter 250 drifttimmar

• Byt luftfiltret på kompressorn.

• Byt luftfiltret på filtertryckregulatorn. Efter 500 drifttimmar

• Töm oljan ur kompressorn med olje- avtappningsskruven (28) och fyll på ny olja.

Avfallshantera den gamla oljan miljöriktigt och lämna in den på ett uppsamlingsställe! Efter 1000 drifttimmar

• Lämna in kompressorn för översyn hos en fackverkstad. Då håller den mycket längre.

5.2 Förvaring av maskinen

1. Stäng av maskinen och dra ur nät-

2. Avlufta tryckkärlet och alla anslutna

3. Förvara maskinen på sådant sätt att

den inte kan startas av misstag.

Varning! Maskinen får inte förvaras utomhus utan skydd eller i fuktiga utrymmen. Maskinen får inte förvaras eller transporteras liggande på en sida. För speciella uppgifter finns följande till- behör i fackhandeln – bilder återfinns på omslagets sista sida: Tätning A Patronpistol KP 910 för i handeln tillgängliga patroner. Art. nr 090 101 0030 Plåtarbeten B Plåtnibblare BN 540 särskilt liten skärradie; kapar stål- plåt upp till 1,0 mm tjocklek. Art. nr 090 100 6784 Borrning C Borrmaskin BM 310 mycket behändig maskin för icke- tröttande arbete; högergång. Art. nr 090 100 6725

• Borrmaskin BM 500 (utan bild) med snabbchuck 3/8" och höger-/vänstergång med snabbom

koppling. Art. nr 090 105 4533 Häftning / Spikning D Kombispikpistol Kombi 40/50 för häftklammer (typ 90) från

mm till 40 mm och träspik (typ SKN) från 20 mm till 50mm. Art. nr 090 105 4720

• Kombispikpistol Kombi 32 (utan bild) för häftklammer (typ 90) från 15 mm till 32 mm och träspik (typ SKN) från 16 mm till 32mm. Art. nr 090 105 4711

• Häftpistol KG 80/16 (utan bild) för häftklammer (typ 80) från 6 mm till 16mm. Art. nr 090 105 4681

• Häftpistol KG 90/25 (utan bild) för häftklammer (typ 90) från 15 mm till 25mm. Art. nr 090 105 4690

• Häftpistol KG 90/40 (utan bild) för häftklammer (typ 90) från 20 mm till 40mm. Art. nr 090 105 4703

• Spikpistol SKN 50 (utan bild) för träspik (typ SKN) från 20 mm till 50mm. Art. nr 090 105 4738 Lackering E Färgsprutpistol FB 2200 HVLP High-Volume-Low-Pressure-utfö- rande minskar färgdimmans åter- slag. Därigenom får man mer mate- rialbeläggning och mindre lackförbrukning. Art. nr 090 105 4460

• Färgsprutpistol FB 2200 (utan bild) med 0,5 l-färgkopp; pro- fessionell färgsprutpistol; steglöst inställbar för rund- och bredstråle. Art. nr 090 105 4452

• Färgsprutpistol SB 200 (utan bild) med 1,0 l-sugkopp. Art. nr 090 100 3882

• Färgsprutpistol FB 150 (utan bild) med 0,5 l-färgkopp; för grundning och färger av olika visko

• Färgsprutpistol FB 90 (utan bild) med 0,75 l-färgkopp; för grundning och färger av olika visko- sitet. Art. nr 090 105 6064 Bilning F Bilningshammare-sats MHS 450 för arbeten på byggen och på karosseriområdet. Art. nr 090 100 9210

• Bilningshammare-sats MHS 315 (utan bild) för att slå bort puts och kakel och för lätta rivningsarbeten. Art. nr 090 100 6911 Fyllning / mätning av däck G Däckmanometer RF 480 professionellt utförande (kalibre- rad). Art. nr 090 105 4630

• Däckmanometer RF 363 (utan bild) som RF 480, men ej kali- brerad. Art. nr 090 105 4622

• Däckmanometer RF 200 (utan bild) för pumpning av däck och bollar (kalibrerad). Art. nr 090 105 6188

• Däckmanometer RF 100 (utan bild) som RF 200, men ej kali- brerad. Art. nr 090 102 6724 Rengöring H Renblåsningspistol BP 200 utförande i massiv plast. Art. nr 090 105 4606

• Renblåsningspistol BP 300 (utan bild) utförande i massiv plast; särskilt stor luftmängd tack vare Venturimun

• Renblåsningspistol BP 70 (utan bild) utförande i lättmetall (med 100 mm-förlängning). Art. nr 090 102 6726

• Renblåsningspistol BP 60 (utan bild) utförande i lättmetall (kort). Art. nr 090 102 6718 Skruvdragning I Slagskruvdragare SR 230 robust utförande lämpad för hobbyar- bete och inom personbilsområdet. Art. nr 090 105 6170

6. Tillgängliga tillbehör54

• Slagskruvdragare SR 340-sats (utan bild) professionellt utförande med omfattande tillbehör. Art. nr 090 105 6137

• Slagskruvdragare SR 140-sats (utan bild) lämpad för mångfaldig användning inom hobby- och per- sonbilsområdet; med omfattande till- behör. Art. nr 090 100 8582

• Slagskruvdragare SR 120-sats (utan bild) lågt luftbehov, därför även lämpad för små kompressorer; med omfattande tillbehör. Art. nr 090 100 6750

• Mutterdragare RS 320 (utan bild) den smala konstruktionen och det gummiklädda spärrhuvudet lämpar sig utmärkt för användningar inom personbilsområdet. Art. nr 090 105 4541

• Mutterdragare RS 220-sats (utan bild) Komplett sats med omfattande till- behör. Art. nr 090 100 6717

• Skruvdragare DS 1610 (utan bild) med höger-/vänstergång med snabbomkoppling. Art. nr 090 101 2440 Sprutning J Sprutpistol SPP 161 för sprutning av kallrengörare, olja, flytande vax osv. Art.-Nr. 090 105 4525

• Kombisprutpistol UBS 820 (utan bild) för i handeln tillgängliga 1,0 l-skruvpatroner. Art. nr 090 105 4479 Slangar K Slangtrumma ST 200 360°-vridbar; med 30 m PU-tryck- luftslang. Art. nr 090 105 4568

• Tryckluftslang med vävinlägg (utan bild) med snabbkoppling och anslutningsnippel; 5 m längd; 12 mm ytterdiameter; 6 mm innerdi- ameter. Art. nr 090 105 4908

• Tryckluftslang med vävinlägg (utan bild) med snabbkoppling och anslutningsnippel; 10 m längd; 12 mm ytterdiameter; 6 mm innerdi- ameter. Art. nr 090 105 4916

• Tryckluftslang med vävinlägg (utan bild) med snabbkoppling och anslutningsnippel; 10 m längd; 15 mm ytterdiameter; 9 mm innerdi- ameter. Art. nr 090 105 4924

• Tryckluftslang med vävinlägg (utan bild) 50 m längd; 15 mm ytter- diameter; 9 mm innerdiameter. Art. nr 090 105 4932

• Spiralslang, Rilsan (utan bild) med snabbkoppling och anslutningshylsa; 2,5 m arbets- längd; 8 mm ytterdiameter; 6 mm innerdiameter. Art. nr 090 105 4940

• Spiralslang, Rilsan (utan bild) med snabbkoppling och anslutningshylsa; 7,5 m arbets- längd; 8 mm ytterdiameter; 6 mm innerdiameter. Art. nr 090 105 4959

• Spiralslang, Rilsan (utan bild) med snabbkoppling och anslutningshylsa; 10,0 m arbets- längd; 10 mm ytterdiameter; 8 mm innerdiameter. Art. nr 090 105 4967

• Slangupprullare SA 100 (utan bild) med slang med vävin- lägg; 20,0 m längd; 15 mm ytterdia- meter; 9 mm innerdiameter. Art. nr 090 105 4975

• Slangupprullare SA 200 (utan bild) lämpad för vägg- och tak- fästning; automatisk upprullning med en enkel dragning; med 8 m PU-tryckluftslang; 13 mm ytterdia- meter; 8 mm innerdiameter. Art. nr 090 105 4550 Tillbehörsats L Tillbehörset LPZ 7-S innehåller: rengöringspistol, däck- manometer, däckfyllnippel, ballong- hålnål, färgsprutpistol, sprutpistol, spiralslang. Art. nr 090 100 3858

• Tillbehörsats LPZ 7-P (utan bild) innehåller: rengöringspistol, däck- manometer, däckfyllnippel, ballong- hålnål, färgsprutpistol, sprutpistol, 10 m slang med vävinlägg. Art. nr 090 100 3890

• Tillbehörsats LPZ 6 (utan bild) innehåller: rengöringspistol, däck- manometer, däckfyllnippel, ballong- hålnål, färgsprutpistol, 5 m slang med vävinlägg. Art. nr 090 104 4487

• Tillbehörsats LPZ 4 (utan bild) innehåller: rengöringspistol, däck- manometer, färgsprutpistol, spiral- slang. Art. nr 090 101 3845

• Tillbehörsats LPZ 2 (utan bild) innehåller växelhandtag med rengö- ringspistol, däckmanometer, färg- sprutpistol, spiralslang. Art. nr 090 105 5971

Fara! Innan du börjar arbeta på kom- pressorn: − Stäng av maskinen. − Dra ur kontakten. − Vänta tills kompressorn stannar. − Se till att kompressorn och alla tryckluftsverktyg och tillbehör som används är utan tryck. − Låt apparaten och alla använda tryckluftsverktyg och tillbehör som använts svalna. Efter avslutat arbete på kompressorn: − Montera alla säkerhetsanord- ningar igen och kontrollera dem. − Kontrollera att det inte ligger några verktyg etc. kvar i eller på kompressorn. Kompressorn startar inte:

• Ingen nätspänning − Kontrollera kabel, stickkontakt, uttag och säkring.

• För låg nätspänning. − Använd endast förlängningskabel med tillräckligt stor ledararea (se "Tekniska data"). Undvik att använda förlängningskabel vid kall maskin.

• Kompressorn har stängts av med stickkontakten medan den var igång. − Stäng av kompressorn med strömbrytaren och starta den igen.

• Motorskyddet har utlösts, tex på grund av bristande kylning (kylele

menten övertäckta). − Stäng av kompressorn med strömbrytaren; avlägsna orsaken för överhettningen; låt kyla ner ca tio minuter; tryck kontakten för motorskyddet; starta kompres

sorn med strömbrytaren. Kompressorn arbetar utan att bygga upp rätt tryck.

• Tryckbehållarens kondensvattenav- tappning otät. − Kontrollera och eventuellt byt avtappningsskruven (-skruvarna). − Dra åt avtappningsskruven (-skruvarna) handfast.

• Backslagsventilen läcker. − Lämna in backslagsventilen för översyn på verkstan. Tryckluftsverktyget får inte nog med tryck.

• Tryckregulatorn är inte öppen ordentligt. − Öppna tryckregulatorn mer.

• Slangkopplingen mellan kompressor och tryckluftsverktyg är inte tät. − Kontrollera slangkopplingen, byt ev. trasiga delar.

Fara! Reparationer på elververktyg får endast utföras av elektriker! Elverktyg som behöver repareras kan lämnas in till närmaste servicekontor i Sverige. Adressen står på reservdelslis

tan. Beskriv de fel som har konstaterats när verktyget skickas in för reparation. Maskinens förpackningsmaterial kan återvinnas till 100 %. Uttjänta maskiner och tillbehör innehåller stora mängder värdefullt råmaterial och plaster som kan lämnas in för återvin

ning. Bruksanvisningen är tryckt på klorfritt oblekt papper.

Sugeffekt l/min 290 Effektiv matarmängd (volymström) l/min 165 Påfyllningskapacitet l/min 195 Arbetstryck (komprimeringstryck) bar 10 Tryckkärlsvolym l 50 Antal luftutgångar 2 Kompressortyp B 2800 Antal cylindrar 2 Varvtal (kompressor) min

Motoreffekt kW 2,0 Nätspänning (50 Hz) V 230 Märkström A 9,0 Avsäkring min. A 16 trög Kapslingsklass IP 44 Maximal totallängd vid användning av förlängningssladd: – vid 3 x 1,5 mm

area – vid 3 x 2,5 mm

Oljekvalitet 10 W 40 Oljemängd vid oljebyte l 0,21 Mått: längd x bredd x höjd cm 88 x 49 x 77 Vikt kg 49 Ljudtrycksnivå L
