Tuotetyyppi	Keraaminen liesi
Merkki	Hoover
Malli	HH64FC
Keittolevyjen määrä	4
Suurin teho	Jopa 7,2 kW (kokoonpanosta riippuen)
Sähköliitäntä	220-240 V ~ 50/60 Hz (yksi-, kaksi- tai kolmivaihe)
Ohjaustapa	Kosketus
Tehonhallinta	Kyllä (säädettävissä 2,5 kW:stä maksimitehoon)
Ajastin	Kyllä (enintään 99 minuuttia)
Lapsilukko	Kyllä
Ylikiehumissuoja	Kyllä
Automaattinen sammutus	Kyllä
Jäännöslämmön merkkivalo	Kyllä (näyttää « H »)
Kaksois-/kolmialue	Kyllä (keittolevystä riippuen)
Siltatoiminto	Kyllä
Pintamateriaali	Keraaminen
Puhdistus	Erityinen puhdistusaine ja kaavin
Asennus	Upotettava, tiivisteellä
Virtajohto	H05V2V2-F (vaihteleva poikkipinta)
Sähkösuojaus	Moninapainen katkaisija suositeltava
Takuu	2 vuotta
Korjattavuus	Hooverin huoltopalvelu

Usein kysytyt kysymykset - HH64FC HOOVER

Kuinka tehonhallinta säädetään?

Paina 30 sekunnin kuluessa liesitason käynnistämisestä Miinus-painiketta 5 sekunnin ajan. Säädä maksimitehoa Plus- ja Miinus-painikkeilla välillä 2,5 kW ja maksimiteho. Vahvista painamalla samanaikaisesti Plus ja Miinus 5 sekunnin ajan.

Kuinka lapsilukko aktivoidaan?

Paina samanaikaisesti « + » ja « - » -painikkeita. Näyttöön tulee « Lo ». Poistaaksesi lukituksen, toista sama toimenpide. Lapsilukko aktivoituu automaattisesti 15 minuuttia täydellisen sammutuksen jälkeen.

Mitä tehdä, jos näytöllä on « F0 »?

Irrota ja kytke virtajohto uudelleen. Jos virhe jatkuu, ota yhteyttä huoltopalveluun.

Kuinka liesitaso puhdistetaan?

Käytä erityistä keraamisen lasin puhdistusainetta. Hankaa pehmeällä liinalla. Pysyviä tahroja varten kaavi kaapimella 30° kulmassa pintaan nähden. Älä koskaan käytä hankaavia aineita tai liian märkää sientä.

Miksi keittoalueet eivät kuumene?

Tarkista, että kattiloiden pohja on tasainen ja ne peittävät koko keittoalueen. Varmista, ettei paneeli ole lukittu. Tarkista sulakkeet ja katkaisija.

Kuinka ajastinta käytetään?

Valitse aktiivinen keittoalue (tehotaso > 0). Paina ajastinpainiketta. Säädä aikaa « + » tai « - » -painikkeilla (enintään 99 min). Ajastin käynnistyy automaattisesti.

Kuinka siltatoiminto aktivoidaan?

Molempien keittolevyjen on oltava sammutettuina. Valitse toinen keittolevyistä, paina sitten siltapainiketta. Molemmat keittolevyt syttyvät ja säätyvät yhdessä « + » ja « - » -painikkeilla.

Mitä näyttö « H » tarkoittaa?

« H » tarkoittaa jäännöslämpöä: alue on vielä kuuma sammutuksen jälkeen. Älä koske. Merkki katoaa, kun lämpötila laskee alle 65 °C.

Kuinka liesitaso asennetaan?

Asennuksen saa suorittaa vain pätevä ammattilainen. Noudata vähimmäisetäisyyksiä (55 mm seinästä, 700 mm yläpuolella). Käytä mukana toimitettua tiivistettä. Kiinnitä kiinnityslevyillä.

Mitä keittoastioita käyttää?

Käytä kattiloita, joissa on tasainen, raskas pohja ja halkaisija sopiva keittolevylle. Suosi sandwich-pohjaisia ruostumattomia teräskattiloita. Vältä ohutta alumiinia, valurautaa ja keraamista lasia.

KÄYTTÖOHJE HH64FC HOOVER

1.Ymparistonsuojelu 54
2.Asennus. 54
3.Sahkoliitantä 54.
4.Keittotasolle sopivat keittoastiat 56
5.Kay.tto. 56
6.Puhdistaminen ja yllapitoh. uolto.. 58
7.Ongelmien ratkaisu. 58
8.Myynninjalkeinen palvelu. .58

INNHOld

NO

SIKKERHETSINSTRUKSJONER 60

1. Beskyttelse ag miljøet 61
   2.Installacion 61
   3.Elektrisk tlikabling. 61
2. Anbefalinger om cokekar a bruke pa platetoppen.....63
   5.Bruk 63
3. Rengjoring og vedlikehold 65
   7.Problemlsning. 65
4. Etterbehanding 65

INNEHÄLL

SV

SAKERHETSINSTRUKTIONER 67

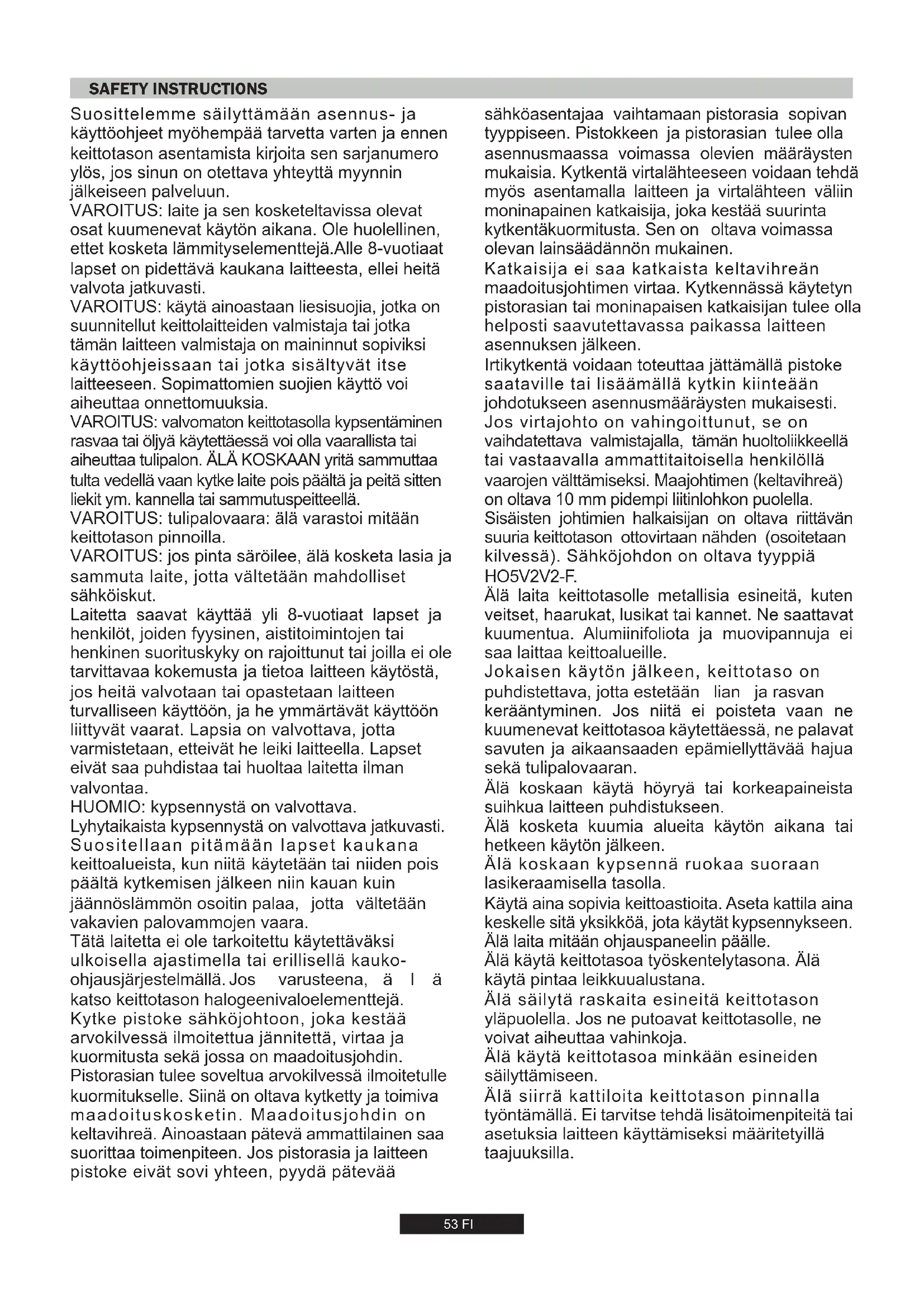

Suosittelemme sailyttamän asennus- ja käyttoohjeet myohempaa tarvetta varten ja ennen keittotason asentamista kirjoita sen sarjanumero ylos, jos sinun on otettava yhteytta myynnin jälkeiseen palveluun.

VAROITUS: laite ja sen kosketeltavissa olevat osat kuumenevat kayton aikana. Ole huolellinen, ettet kosketa lammityselementtejä. Alle 8-vuotiaat lapset on pidettäv kaukana laitteesta, ellei heita valvota jatkuvasti.

VAROITUS: käytä ainoastaan liesisuojia, jotka on suunnitellut keittolaitteiden valmistaja tai jotka tämän laitteen valmistaja on maininnut sopiviksi käyttohjeissaan tai jotka sisältyvät itse laitteeseen. Sopimattomien suojien käytö voi aiheuttaa onnettomuksia.

VAROITUS: valvomaton keittotasolla kypsentaminen rasvaa tai oljya kaytettaaessa voi olla vaarallista tai aiheuttaa tulipalon. ALKOSKAAN yritsa smmuttaa tulta vedellvaan kytke laite pois pälta ja peita sitten liekit ym. kannella tai smmutuspeitteell.

VAROITUS: tulipalovaara: ala varastoi mitaan keittotason pinnoilla.

VAROITUS: jos pinta säröilee, alä kosketa lasia ja sammuta laite, jotta välteään mahdolliset sahköiskut.

Laitetta saavat käyttaa yli 8-vuotiaat lapset ja henkilöt, joiden fyysinen, aistitoimintojen tai henkinen suorituskyk on rajoittunut tai joilla ei ole tarvittavaa kokemusta ja tietao laitteen käytösta, jos heita valvotaan tai opastetaan laitteen turvalliseen käyttoän, ja he ymmartavat käyttoön liittyvat vaarat. Lapsia on valvottava, jotta varmistetaan, etteivät he leiki laitteella. Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa.

HUOMIO: kypsennystä on valvottava.

Lyhytaikaista kypsennysta on valvottava jatkuvasti. Suositellaan pitamaan lapset kaukana keittoalueista, kun niitta kaytetaan tai niiden pois paaltä kytchemisen jalkeen niin kauan kuin jaannoslammön osoitin palaa, jotta valtetaanvakavien palovammojen vaara.

Tata laitetta ei ole tarkoitettu kaytettavaksi ulkoisella ajastimella tai erillisellkaukoohjausjarjestelmalla. Jos varusteena, a I katso keittotason halogeennivaloelementtejä. Kytke pistoke sahkjohtoon, joka kestaa arvokilvessä ilmoitettua jannitetta, virtaa ja kuormitusta sekä jossa on maadoitusjohdin. Pistorasian tulee soveltua arvokilvessä ilmoitetullekuormituksette. Siina on oltava kytketty ja toimiva maadoituskosketin. Maadoitusjohdin on keltavihrea. Ainoastaan pateva ammattilainen saa suorittaa toimenpiteen. Jos pistorasia ja laitteen pistoke eivat sovi yhteen, pyyda patevaa

sähköasentajaa vaihtamaan pistorasia sopivantyyippiseen. Pistokkeen ja pistorasian tulee olla asennusmaassa voimassa olevien märäysten mukaisia. Kytkenta virtalähteeseen voidaan tehdamyos asentamalla laitteen ja virtalähteen valiin moninapainen katkaisija, joka kestaa suurinta kytkentakuormitusta. Sen on olta voimassa olevan lainsaadannon mukainen.

Katkaisija ei saa katkaista keltavihre an maadoitusjohtimen virtaa. Kytkennassä kaytelyn pistorasian tai moninapaisen katkaisijan tulee olla helposti saavutettavassa paikassa laitteen asennuksen jälkeen.

Irtikytkentä voidaan toeteuttaa jattamalla pistoke.
saataville tai lisamalla kytkin kiinteaan
johdotukseen asennusmaaraysten mukaisesti.

Jos virtajohto on vahingoittunut, se on vaihdatettava valmistajalla, taman huoltolikkeellatai vastaavalla ammattitaitoisella henkilollaaararojen valttamiseksi. Maajohtimen (keltavihrea) on oltava 10mm pidempi liitinlohkon puolella.

Sisäisten johtimien halkaisijan on oltava riittävän suuria keittotason ottovirtaan nahden (osoitetaankilvessä). Sahkojohdon on oltava typpia HO5V2V2-F.

Alä laita keittotasolle metallisia esineita, kuten veitset,haarukat,lusikat tai kannet. Ne saattavat kuumentua.Alumiinifoliota ja muovipannuja ei saa laittaa keittoalueille.

Jokaisen käytön jälkeen, keittotaso on puhdistettava, jotta estetaan lian ja rasvan keräantyminen. Jos niitta ei poisteta vaan ne kuumenevat keittotasa ökytettaessä, ne palavat savuten ja aikaansaaden epamiellyttävää Hajua sekä tulipalovaaran.

Alä koskaan käytä hóryä tai korkeapaineista suihkua laitteen puhdistukseen.

Alä kosketa kuumia alueita kayton aikana tai hetkeen kayton jälkeen.

Alä koskaan kypsennà ruokaa suoraan lasikeraamisella tasolla.

Käytä aina sopivia keittoastioita. Aseta kattila aina keskelle sitä yksikköä, jota käytät kypsennykseen.

Alà laita mitään ohjauspaneelin paälle.

Alä kaytä keittotasa työskentelytasona. Alä kaytä pintaa leikkuualustana.

Alä sailytā raskaita esineita keittotason ylapuolella. Jos ne putoavat keittotasolle, ne voivat aiheuttaa vahinkoja.

Alä käytä keittotasa minkään esineiden sailyttämseen.

Alä siirr kattiloita keittotason pinnalla tyontämälla. Ei tarvitse tehdä lisatoimenpiteita taiasetuksia laitteen käytamiseksi märritetyillaa taajuuksilla.

Tunnistuskilpi (sijaitsee keittotason alakotelossa)

1. YMPÄRISTÖNSUOJELU

Tämä laite on merkitty sahkö- ja elektronikkaromua koskevan eurooppalaisen direktiivin 2012/19/EU (WEEE) mukaisesti.

Sahkö- je elektronikkalaiteromu sisältaa saastuttavia aineita (jotka voitat aiheuttaa hiattaa ymparistolle) ja peruskomponenteje, jotka voidaan kylttä uudelteen.

On tärkeä, etta sahko- je elektronikkalaiteromu toimitetaan eriokiskätteyn, jotta siita voidaan poistaakki Kaikkia saastuttavat aineet ja käsitelläne

asianmukaisesti ja jotta kaikki materialialv voidaan kerata ja kierrattaa. Yksityshenkolloil on taraea tehtava varmistaa, etta sahko-ja elektronikkaliteromusla ei tulemparistongelmaa. Seuraavien perussaantjoen noudattaminen on tarkeaa:

Sahko- ja elektroniikkalaiteromua ei saa kasetellkotitalousjatteen.
Sahko- ja elektronikkalaiterom on toimitettava kunnan jatehuollon tai rekisteroiyjen yhtioiden yllapitamiln asianmukaisin kerayspisteisiin. Monissa maissa on suurikokoisen sahkoojalektronikkalaiteromun kotikerayspalveluja.

Monissa maia voit uuden laitteen oston yhtydessa palautta vanhan laitteesi jalleenmyyyyjalle, Jonka on vastaanotettava veloituksetta yksi vanha laite yhta uutta laitetta kohden, mikali laite on vastaavaa typpia ja vastaa toiminnoiltaan toimitetua laitetta.

2. ASENNUS

Kodinkoneen asennus on monimutkainen toimenpide, jonka virheellisesta suorituksesta voi aiheutua vakavia vaikutuksa esineiden, kinteistoen tai ihmisten turvallisuudelle. Taman vuoksi se on anettava tehtavaksi alan ammattilaiselle, jonka on suoritettava se teknisten maaraysten mukaisesti.

Mikali tata ohjetta e noudateta ja asennuksen suorittaa patematon henkilo, valmistaja kieltaytyk kaikesta vastuusta kaikissa laitteen teknisissa toimintahairiotapaaksissa siita rippumatta aiheutuuko vahinkoja tuotteile tai omaisuudelle vai vammoja ihmisille tai elaimille. Pakkauksen poistamisen jalkeen varmista, ettei laite ole vahingoittunut. Muussa tapauksss aota yhteys jalleenmyyjan tai valmistajan mynnin jalkeseen palveluun.

Varmista, etta laitteen kiinrityskaluste ja kaikki muut lahellä olevat kalusteet on valmistetu materiaaleista, jotka kestavt korkeita lampötiloja (vahintäan 100 °C).

Lisaksi kaikki koristelaminaatit on kiinnitettav kestavallaiimalla. Laite voidaan asentaa kalusteeseen upotettuna Perus- (katso kuva 1) tai Huulostavalla (katso kuva 2).

Tyotason paksuuden olisi oltava valillä 25 - 45 mm.

Huomaa: Sisämpärysmitan koko on sama perusasennuksen kanssa

Jata vahintaan 55 mm:n etaisyys keittotason ja takaseinan valin sekā vahintaan 150 mm:n etaisyys keittotason ja pystykalusteen tai seinien valin sivuilla.

Jos keittotason ylapuolelle asennetaan kaluste, vaadittu vahimmaisetaisyys on 700mm.

Kun keittotason ylapuolle asennetaan liesituuletin, tutustu liesituulettimen asennusvaatimuksiin ja joka tapauksessa keittotason ja

liesituulettimen valisen etaisyyden on oltava vahintaan 700 mm. (katso kuv8)

Jos keittotason alaosa on normalisti kasittelya tai puhdistusta varten saavutettavissa olevan alueen vieress, on asetettava alapuolen erotin 20mm paahan keittotason alaosasta. (katso kuva4

Kun keittotason alle asennetaan uuni, erotinta ei tarvitse laittaa ja keittotason alaosan ja unin valinen vahimmäsetäisyys on 10 mm. Ää asenna jähtymätontä uunia tämän keittotason alle ja asenna uuni noudattaen sen omia asennusvaatimuksia. (katso kuva§

Keittotason mukana toimitetaan vedenpitavä tiiviste. Kiinnitta tiiviste keittotason alareunan ymparille kuten kuvataan ja varmista, etta se on kunnolla kiinnitety, jotta valtetaan vuodot sukikalusteeseen. (katso kuva6)

Normaali kiinnitsy:

Ota kiinnittimet lisavarustepussista ja ruuvae ne alalaatikossa osoitetulle paikalleen. (Alä kiristä ruuveja kiinnikkeiden lukitsemiseksi, niiden tulisi likkua vapaasti) (katso kuva

Aseta keittotaso leikatun aukon keskelle.

Kännä kiinnikkeet paikalleen ja kirstä ne kunnolla. (katso kuva 8)

Pikakiinnitys: (Riippuu mallista)

Ota nelja joustaisavarustepussista ja ruuva ne paikalleen alalaatikkoon kuten osoitetaan kuvassa. (katso kuva9

Keskita ja aseta keittotaso.

Paina keittotason reunoja, kunnes se tukeutuu alapuolle koko ymparysymitaltaan. (katso kuva10)

HUULLOSASENNUS

Keittotason oikean asennon tarkastamisen jälkeen täytä työtason ja keittotason valinen rako silikonilimalla.

Tasa silikonikerros kaipimella tai saippuaveteen kostutetulla somella ennen kuin se kuivuu. Alä kayta keittotasoa ennen kuin silikonikerros on kokonaan kuivunut. (katso kuva 11)

3. SÄHKÖLIIITÄNTÄ

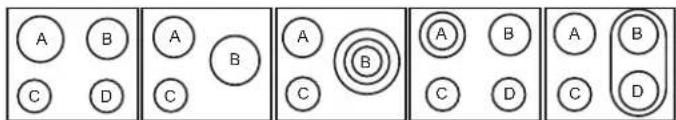

LAYOUT 1-3

LAYOUT 2-4

LAYOUT 5

LAYOUT 6

LAYOUT 7

1. Lisakeittoalueen merkkivalo

2. Keittoalueen ohjelmoinnin osoitin

3. Alueen valinta

4. Silta

"Asennuksen on noudatettava standardeja ja direktlivejä." Valmistaja kieltaytyk kaikesta vastuusta kaikissa vahingoissa, jotka voivat aiheutua sopimattomasta tai kohtuuttomasta käytösta.

VAROITUS: Valmistajaa ei voi pitäa vastuullisena sellaisesta onnettomuudesta tai sen seuraeksista, joka aiheutuu kaytettäessä laitetta, jota ei ole maadoitettu tai joka on liitety puutteelliseen maadoitukseen. Ennen minkän sahköisen toimenpiteen suorittamasta, tarkasta, etta sahkömittarissa osoitettu syottjannite, suojalaukaisimen sātö, maadoitusliitännan jatkuvuus asennukseen ja kaytettāvā sulake ovat sopivia. Asennuksen sahkölitäntä on tehtävā laitteen nimellisjannitteen mukaisesti ja on kaytettāvā moninapaista katkaisijaa.

Jos laitteessa on pistorasia, se on asennettava siten, etta pistorasia on saavutettavissa.

Sahkojohdon keltavihrea johdin on liitettva maadoitukseen sekä viransyötössa etta laitteen liittimissä.

Kaikki sähköjohtoa koskevat kysmykset on esitetäva myynnin jälkeiseen palveluun tai ammatitaitoiselle asentajalle.

Jos keittotaso on varustetu sahkjojhodlla, tama on kytkettava ainoastaan 220-240 V:n viransyotttoen vaiheen ja nollajohdon valillla.

On lisaki mahdollista kytkea keittotaso seuraaviin:

Kolmivaiheinen 220-240 V3

Kolmivaiheinen 380-415 V 2N

Noudata alla olevia ohjeita uuden liitannan suorittamisessa: Ennen liitannan aloittamista, varmista, etta asennus on suojattu sopivalla sulakkeella ja etta täm on varustetu halkaisijaltaan riittavan suurilla johtimilla laitteen normala viransyötoä varten.

Kännä keittotaso ylosalaisin tyotasolle ja huolehdi lasin sujoamisesta.

Avaa suojus seuraavassa järjestyksessä:

• ruuva auki johdon puristin "1";
• etsi kaksi sivuilla olevaa kielekettä,
• laita tasapäisen ruuvimeisselin kärki kunkin kielekkeen "2" ja "3" eteen ja työnn sisaan sekä paina,
• poista suojus.

Sahköjhodon vapauttaminen:

• Irrota ruuvit, jotka pidattavat liitinlohkoa, jossa on sivuvirtakiskot ja sahkjojhdon johtimet. - Veda ulos sahkjojohto.

Toimenpiteet uuden liitannan suorittamista varten:

• Valitse sahkjoho to taulukon suositusten mukaisesti.
  Kuljeta sahkjoho puristimeen.
• Pajlasta sahkojohdon kunkin johtimen aaripaa noin 10 mm:n pituudelta ottamalla huomioon liitantalohkoon liittamiseen tarvittava johdon pituus.

• Asennuksen mukaan ja ensimmäisesta toimenpiteestä talteen otettujen siuvvirtakiskojen avulla, kiinnitä johdin kuten osoitetaan kaaviossa.

• Kiinnitä suojus.

• Ruuvaa kiinni johdon puristin.

• Huomaa: varmista, etta liitinalustan ruuvit ovat kiristetty kunnolla.

Toimenpiteet uuden liitannan suorittamista varten:

• Valitse sahkojohta taulukon suositustenu mukaisesti.
  Kuljeta sahkjoho puristimeen.
• Paljasta sahkojohdon kunkin johtimen aaripaa noin 10 mm:n pituudelta ottamalla huomioon liiantalohkoon liittamiseen tarvittava johdon pituus.
• Asennuksen mukaan ja ensimmäisestä toimenpiteestä talteen otettujen sivuvirtakiskojen avulla, kiinntä johdin kuten osoitetaan kaaviossa.
• Kiinnitta suojus.
• Ruuvaa kiinni johdon puristin.

HUOMIO:

Jos on välttamatontä vaihtaa sahkojohto, liita johdin seuraavien varien/koodien mukaisesti:

SININEN	Nollajohto	(N)
RUSKEA	Jännitteel-linen	(L)
KELTA-VIHREÄ	Maa	(⊕)

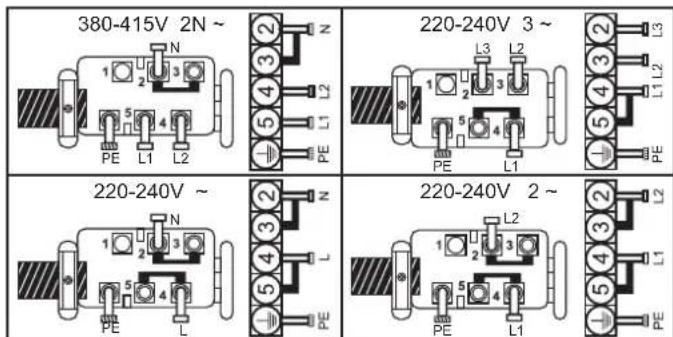

Liittannat liitantalohkon liittimiin

	LAY OUT "1-6"	LAY OUT "7"
YKSI VAIHE tai KAKSI VAIHETTA 220-240 V~
Johto HO5V2V2F	3x2,5 mm²	3x4 mm²
KOLME VAIHETTA 220-240 V3~
Johto HO5V2V2F	4x1,5 mm²	4x1,5 mm²
KOLME VAIHETTA 380-415 V2N~
Johto HO5V2V2F	4x1,5 mm²	4x1,5 mm²

L1/L2/L3=Vaihe N=Nollajohto PE=Maa

4. KEITTOTASOLLE SOPIVAT KEITTOASTIAT

Hyvalaatuisten keittoastioiden käytö on erittäin tärkeä, jotta keittotaso antaa parhaat tulokset.

• Käytä aina hyvälaatuisia keittoastioita, joiden pohja on tãysin tasainen ja paksu: tãmäntyppisiä keittoastioita käytämällä estetään kuumat pisteet, jotka aiheuttavat ruan kiinni tarttumista. Paksut metallikattilat ja pannut takaavat lammön tasaisen jakaantumisen.
• Varmista, etta kattilan tai pannun pohma on kuva: kun pannut taytetaan nesteella tai kaytetaan jaakaapissa sailyettyja keittoastioita, varmista, etta pannun pohma on taysin kuva ennen setamanta keittotasolle. Tama estaa keittotason tahaantumista.
• Käytä halkaisijaltaan riittävän suurikokoisia pannuja, jotta pannu peittä kokonaan käytettävän alueen pinnan: pannun kokoi ei saa olla pienempi kuin kuumennusalue. Jos se on hieman suurempi, energia hyödynnetaan mahdollisimman tehokkaasti.

KEITTOASTIOIDEN VALINTA - Seuraavat tiedot auttavat sinua valitsemaan keittoastiat, jotka takaavat hyvän suoritskyvyn.

Ruostumaton teras: erittain suositeltu. Erityisen hyvakerrosvahistetulla pohjalla. Kerostettu pohja yhdistaa ruostumattoman teraksen edut (ulkonak,kestavyys ja vakaus) alumiin tai kuparin hyotyihin (lammonjohto ja lammon tasainen jakautuminen).

Alumiini: suositellaan raskasta alumiinia. Hyvä johtavuus. Alumiinijäämä voj joskus ilmestya naarmuina keittotasolle, mutta ne voidaan poistaa, jos puhistetanaan valittomästi.

Alhaisen sulamispisteen vuoksi, ohutta alumiinia ei tulisi kayttä. Valurauta: voidaan kayttä, mutta sitä ei suositella. Huono suorituskyk. Voi naarmuttaa pintaa.

Kuparipohja / savitavara: raskaita suositellaan. Hyva suorituskykymutta kupari voj jattaa jaamia, lotka nayttavat naarmuilta. Jaamat voidaan poistaa, kunhan keittotaso puhdistetaan valittomasti. Kuitenkin ala anna naiden astioiden kiehua kuivana. Ylikuumentunut metalli voi tartua lasiseen keittotason. Ylikuumentunut kuripaktilajattaa jaamia, lotka tahraavat keittotason pysyvästi. Poslini/emali: Hyva suorituskyk ainoastaan ochuen silean ja tasaisen pohjan kanssa.

Lasikeraaminen: ei suositella. Huono suorituskyk. Voi naarmuttaa pintaa.

5. KÄYTTÖ

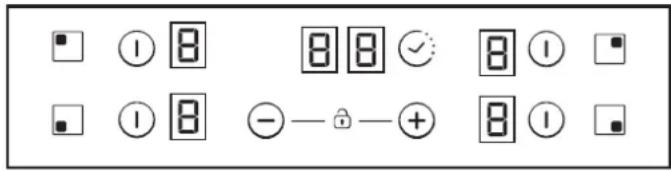

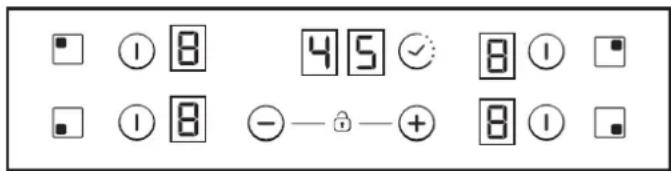

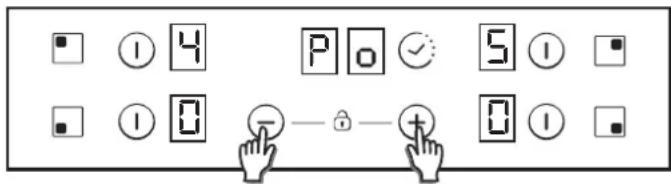

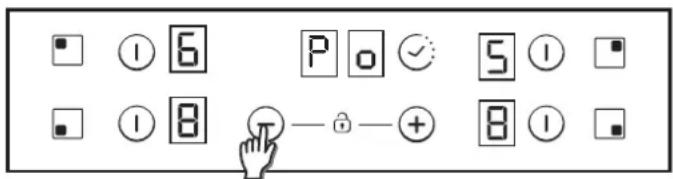

Miten valita tehon hallintataso

Tehon hallintatoiminnon avulla käytäjä voi asettaa maksimitehon, jonka keittotaso voi saavuttaa. Tehon hallintatoiminto on saatavilla ainoastaan ensimmäiset 30 sekuntia keittotason paallee kytkemisen jälleen. On mahdollaha toistaa tämä asetus irrottamalla ja kytkemällä takaisin sähkopistoke. Asettamalla haluttu maksimiteho, keittotosa saataa automaattisesti jakamisen eri keittoalueille siten, etta tata rajaa ei koskaan yliteta, ja lisaetuna sen avulla voidaan hallita samanaikaisesti kaikkia alueita ilman ylikuormitusongelmia. Asiakas voi asettaa keittotason maksimitehon valille 2,5 kW - keittotason maksimitheo (tämä voi vaildella mallin mukaan) (esimerkikijs Jos keittotason maksimitheo on 7,2 kW. Maksimithoasetus on valillä 2,5 kW-7,2 kW). Ostohetkellä keittotaso on asetttu maksimitheoon. Laitteen sahköverkkoon liittämisen jälleen, 30 sekunnn kuluessa voit asettaa tehotason alla osoitettujen kohtien mukaisesti:

1.- Kytke keittotaso paalle.
2. -Anna kosketusohjauksen suorittaa loppuun sen alustusprossessi.
3. - Ennen kuin kuluu 30 sekuntia, kosketa 5 sekunnin ajan nappäintä.
4. - Tämän jälkeen oheinen viesti ilmestyy näytölle.

1. • Tehonhallinnan arvoa voidaan saataa 'Plus' ja Minus' nappaimi kayttamalla. Tass esimerkissa valillä 6500 - 2500 W. Kun valitaan vaaditu arvo, kosketa samanaikaisesti Plus' ja Minus' nappaimia 5 sekuntia.

6.- Kun tāmā prosessi on paattynyt, kuuluu pitkā merkkiäni ja suoritetaan nollaus. Käynnistysmenetelly käynistetān uudelleen.

7.- Käynnistysmenettelyn jälkeen, näytetän ajastinnayton ECO-tehonhallinta.

Tämän jälkeen kosketusohjaus ei salli mitään yhdistelmää, joka voi yiittä Eco-rajan.

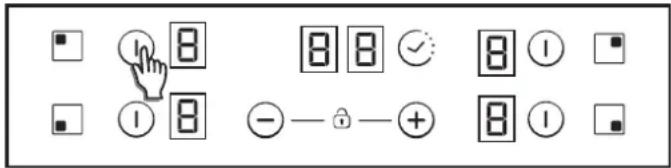

Lämmittimen alueen PÄÄLLE/POIS PÄÄLTÄ kytkeminen

PÄÄLLE kytkeminen Kosketa minkä tahansa lämmittimen aluetta 400 millisekunnin ajan. Voit kuulla pitkän merkkäänen ja "0"-arvo ilmestyy kohdealueen numeroihin osoittaen tehotason.

1) Jos mika tahansa kypsennysvaihe on 0-asennossa, tamä nayttö kytkee sen POIS PÄLTA automaattisesti 10 sekunnin kuluttua ja alueen POIS PÄLTA järjestyksen merkkiäni kuuluu.
2) Jos naytolla nikyy jäannoslammon osoitin, joka on PÄALLA, mutta 0-asennossa, "0" nayttä muuttuvan.
3) Jos lukitustoiminto on aktivinen, et voi kytke PÄLLE aluetta.

POIS PÄLTA kytkeminen Kosketa minkä tahansa lammittinen aluetta 1,2 sekuntia. Voit kuulla 3 lyhyttä merkkiäntä ja kohdealueen numeroissa ei nay mitäan tai tulee esiin "H", jos alueella on jaannoslampöä. Alue on kytketty POIS PÄLTA.

1) Jos mikä tahansa kypsennysvaihe on 0-asennossa, tämä näytö kytkee sen POIS PÄLTA' automaattisesti 10 sekunnin kuluttua ja alueen POIS PÄLTA' järjestyksen merkkiäni kuuluu.
2) Jos on olemassa jäannöslammon osoitus naytöllä, joka on POIS PÄLTA, talloin naytetäan "H".
3) Vaikka luktustointo on aktivinen, voit kytkea alueen POIS PAALTÄ.
4) Jos vain yksi lammitin on aktivinen ja täm kytketaan bois päältä, voit kuulla 4 lyhytta merkkiaantä, jotka osoittavat keittotason olevan bois päältä.

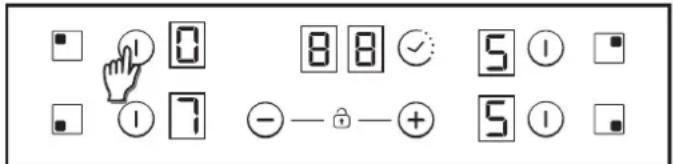

Alueen valitseminen

Kun alue on je PÄLLÄ, aikaansaadaan alhaisempi valon voimakkuus muille kin PÄLLÄ oleville alueille.

Jos vain yksi alue on PÄALLÄ, tämä alue on jo valittu oletukena eikä tarvitse suorittaa valintanappämen lyhytta painallusta (150 millisekuntia).

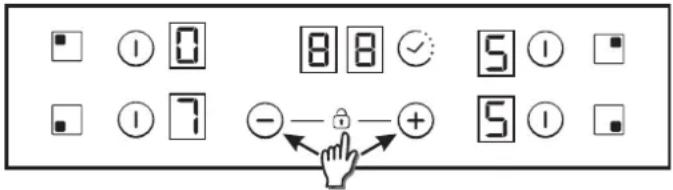

Tehotason lisääminen / vahentäminen

Kun alue on je PÄLLÄ, aikaansaaadaan alhaisempi valon voimakkuus muille kuin PÄLLÄ oleville alueille.

Jos vain yksi alue on PÄLLÄ, tämä alue on jo valittu oletuksena eikä tarvitse suorittaa valintanappämen lyhytta painallusta (150 millisetunki). Lyhyt '+' tai '-' nappämien painallus lisä tai vähentä tehoa valittujen alueiden numeroissa: 0-1-2-3...9-P

1. Pitkään + tai - nappaimi painettaessa tehotaso lisäantyy/vähenee jatkuvasti. Nopeassa lisäyksessä teho pysahtyy tasolle 9 ja korkeampaa tehoa varten tarvitaan toinen + nappaimen lyhyt painallus. Ei kuulla merkkiaantä nopean lisäyksen / vahennyksen tapauksessa.
2. Kun saavutetaan P-tehotoso, painamalla + nappaintu uudelleen ei muuteta tehotosa 0-asentoon. Kun saavutetaan O-tehtotoso, painamalla - nappaintu uudelleen, ei vahdeta tehotosa P-asentoon. 3. Kun alue on PAALLA 0-tehtasolla, jos alue on kuuma, 0 vilkkuu vuorotellen. Noin 10 sekunnin kuluttua, 0 haviä ja 'H'kirjain ilmestyy kiinteanä naytolle.
3. Kun lammitin valitaan ja kosketetaan +^ + ja^ - nappaima sanaiaikaisesti, tehotoso siirtyy 0^ -asientoon, mutta lammitin sailly valituna 10 sekuntia. Jos lammitimelle on asetetu ajastin, ajastin kytkeyty pois pälä. Tata toiminta ovaan kayttä ainoastaan useissa tapauksissa kosketusohjauksen kokoonpanosta riippuen. Seuraavat esimerkit on tarkoitetu vain tiedoksi. Henkilokohtaisen kokemuksen pohjalta sinun tulisi sitten voida sovittaa namä asetukset tarpeittesi ja toiveittesi mukaisesti.

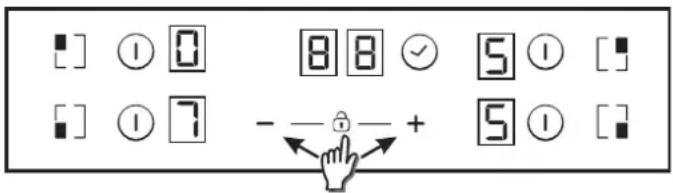

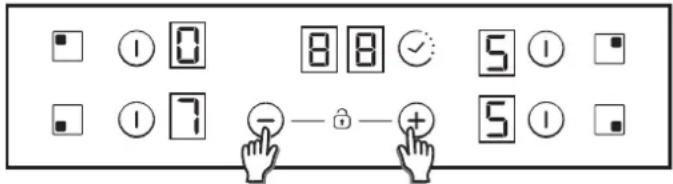

Lapsilukkovaihtohto

Tämä toimenpide tehdään, kun '+ ja '- nappäimiä kosketaan samanaikaisesti.

Sitten, miloin tahansa jotain nappainta kosketettaessa, naytott nayttavat "L" noin 2 sekunnin ajan ja lammitys pysyy samassa tilassa. Lapsilukon pois kytkemiseksi noudata samaa edella kuvattua menetelya. Sitten voit kuulla lyhen merkkiaänen ja naytöissnakyyy "n"-kirjain. Keittotaso pysyy ilman luktusta.

Huomaa: Automaattinen lapsilukko kytkeyty 15 minuutissa keittotason POIS PÄLTA kytkennän jälleen.

Kaksinkertaiset / kolminkertaiset alueet

Kaksinkertaisen laajennusrenkaan PÄÄLLE kytkemiseksi vastaavan pääalueen on oltava jo PÄÄLLä ja osoitetun tehotason on oltava korkeampi kuin 0.

8.1- Kaksinkertainen alue PÄÄLLE

Laajennusnappaimen 1. lyhyt painallus kytkee PÄLLE laajennusrenkaan. Laajennusnpäimen merkkivalo kytkeytyy PÄLLE, jos laajennusrengas on PÄLLÄ.

Laajennusnappaimen 2. lyhyt painallus kytkee POIS PÄALTÄ laajennusrenkaan.

Lyhyt merkkiäni jokaisla laajennusnappaimen painalluksella. 8.2- Kolminkertainen alue PÄALLE

Laajennusnpämen 1. lyhyt painallus kytkee PÄLLE 1. laajennusrenkaan. Laajennusnpämen 1 merkkivalo kytkeytyy

PÄÄLLE, jos 1. laajennusrengas on PÄÄLLÄ (vasen merkkivalo kolminkert. alueen tapauksessa, vain keskimmäinen valo kaksinkert. alueen tapauksessa) laajennuspainikkeen 2. lyhyt painallus kytkee PÄÄLLE 2. laajennusrenkaan.

Laajennusnpäimen 2 merkkivalo kytkeytyy PÄÄLLE,Jos 1. ja 2. laajennusrengas on PÄÄLLÄ. Laajennusnpäimen 3. lyhyt painallus kytkee POIS PÄALTA 1. ja 2. laajennusrenkaar

Lyhyt merkkaaani jokaisella laajennusnappaimen painalluksella.

Siltatoiminto

Silta voidaan ottaa kayttoin ainoastaan, kun molemmat lammittimet ovat pois paaltä. Kun yksi sillan lammitin on valittu, aktivoi siltatoiminto koskettamalla siltanappainta

Aänimerkit ja alueen merkkivalo kytkeytyy paälle, jos alue on otettu käyttoön. Molemmat siltalammittimet valitaan samanaikaisesti.

Kun lammittimet on valittu,Jos tehotaso ei ole haluttu,tehotasa o voidaan muuttaa ^+ -nappaimill.

Molemmat siltalämmittinen naytö'o osittavat saman tehotason.

Toiminto paattyy:

• Jos siltanäppäntä kosketetaan asetustilassa
• Jos käytäja valitsee tehotason "0"

Ylivuototurva

Jotain (esine tai neste) painaa mita tahansa nappainta enemman kuin 5 sekuntia.2 lyhytta aanimerkkia ^+ 1 pitka aanimerkki joka 30. sekunti nappaimen ollessa painettuna. Keittotoso kytkeytyy paalle Tama symboli vilkkuu niin kauan kuin ongelma jatkuu.

Ajastin

Ajastintoiminto voidaan aktivoida sen omalla nappaimella. Valitse ajastettava alue. Alueen tehotaso suurempi kuin 0. Staattine nayteta'an ajastettavalla alueella. "0 0" numeroissa, jotka on varattu aiastimelle.

1) Ajastimen aika voidaan valita "+" tai "-" nappaimilla. Ei aanimerkkeja aikaa vaihdettaessa.
2) Ajastin peruutetaan ajastimen nappäntä jatkuvasti painettaessa (siirtyy 00-asentoon).
3) Jos ajastimen "+" tai "-" nappaimi pidetään painettuna, tapahtu pika-asetus.
4) Kun asetetaan ajastimen aikaa, on mahdolista siirtyä "00"-asennosta "99"-asentoon "-" nappäimellä, ja pänvastoin "99"-> "00" "+" nappäimellä.
5) Maksimiaika on 99 minuuttia.
6) Kun aika kuluu loppuun ja keittotaso antaa aanimerkin, paina mitahansa nappainta ja halytys sekä numerojärestys loppuvat.
7) On mahdolista sātāa ajastimen aikaa, kun ajastin on toiminassa.
8) Ajastetun alueen tehoa voidaan muuttaa ilman mita an seuraamuksia ajastimen ohjelmoiniin.
9) Viimeinen minuutti näytetän sekunneissa (Vain nakyville versioille, sosi siirrème ajastimen ohjelmoiniin käanteisen laskennan viimeisen minuutin aikana)
10) Jos painat ajastimen nappäintä eikä mitään aluetta ei ole valittu ja kun mitään aluetta ei ole ajastetu, ei tapahdu mitään.
11) Jos painat ajastimen nappainti ilman yhtaan valittua aluetta ja kun useita alueita on ajastetu,ajan numeroissa naytettava iaka vaihtuu kiertavasti ja se naytttaa ajan,jonka tehonaytossa on desimaalipiste PAALLA.
12) Vaihtoehtoisesti teho (5s) ja (0,5s) naytettaan ajastetulla alueella. Jällä oleva aika naytetaan numeroissa, jotka on varattu ajastimelle. Jos on ajastetu useita alueita, naytetaan lyhin jäljellä oleva aika ja desimaalipiste naytetaan vastaavalla alueella.

Jännöslammon osoitn (Sateilevissä lammittimissä > lasketty)

Samoja osoittimia voidaan käyttaa "jännoslammon" osoittamseen myos. Tata tarkoitusta varten on maaritettavä aikataulukko:

Jäannoslammon aika = f (tehotaso, tyoskentelyaika).
Kun keittotason lasipinnan lampötila on yli 65 oC (teoreettinen arvo),
täm ehto naytetaan vastaavalla naytollä käytämmällä kirjainta "H".
Jotta lampötilaksi tulee yli 65 °C, lammityselementin on oltava toiminnaiss tiyn anjan ja kysein aiken aika riippuu tehotasosta. Kun aika on kulunut loppuun, jännoslammon varoitus naytetaän, kun lammityselementti kytketään pois paälta.

Automaattinen turvasammutus

Jos tehotasoa ei vaihdeta esiasetetun ajan kuluessa, vastaava lammitin kytkeytyy pois automaattisesti.

Lammitin voi pysya paallama kimsimiajan, joka riippuu valitustakypsennystasosta.

Tehotaso	Maksimiaika (tuntia)
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	2
P	2

HUOMAA:Jos ylikuumenemistilanne tapahtuu korkeimpien tehotasojen kayton aikana, keittotason ohjaus saataa automaattisesti tehotason saatoojotta jotta suojataan keittotasoa ylikuumenemiselta.

Ennen minkään huoltotoimenpiteen suorittamista, anna keittotason jähtyä.
. Käytä ainoastaan tuotteita (puhdistustahnat, kaipemet), jotka on suunniteltu erityisesti lasikeraamisille pinnoille. Niitta on saatatvilla tavarataloissa.
Välta valumia, koska kaikki keittotason pinnalle putoavat palavat nopeasti ja tekevat puhdistuksen vaikeaksi.
. Suositellaan suojaamaan keittotasa kaikista aineista, jotka voivat sulaa kuten muovituotteet, sokeri tai sokeria sisaltavt tuotteet.

YLLAPITOHUOLTO:

• Aseta muutama tippa erityistä puhistusainetta keittotason pinnalle.
• Hankaa mahdolliset pinttyneet tahrat pehmeallä liinalla tai hieman kostealla talouspaperilla.
• Pyyhi pehmeällä liinalla tai kuivalla talouspaperilla, kunnes pinta on puhadas.

Jos havaitaan edelleen pinttyneita tahroja:

• Aseta mutama lisätppa erityistä puhdistusainetta pinnalle.
• Hankaa kaipimella pitamalla sita 30^ :n kulmassa keittotason nahden, kunnes tahr haviyat.
• Pyyhi pehmeällä liinalla tai kuivalla talouspaperilla, kunnes pinta on puhadas.
• Toista toimenpide tarvittaessa.

MUUTAMIA VINKKEJA:

Usein tapahtuva puhistus jattaa suojaavan kerroksen, joka on erittain tärkea ehkaisemaa naarmuja ja kulumista. Varmista, etta pinta on puhdas ennen keitotason uudelleen kayttamista. Poista veden jattamat jaljet kayttamalla mutamia tippoja varitonta etikkaa tai sitruunamehua. Sitten pyhi talouspaperilla ja muutamalla tipalla erityistapuhdistusnestetta.

Lasikeraaminen pinta kestaa tasapohjaisten keittoastioiden raapimista, mutta on kuitenkin parempi nostaa niita, kun ne siirretaan yhdtta alueelta toiselle alueelle.

HUOM.:

Ala kayta lian kosteaa sienta.

Ala koskaan kayta veitsa tai ruuvimeisselia.

Partaterän sisäläva kaavin e vahingoita pintaa, kunhan se pidetään 30^ :n kulmassa.

Alä jatā partateräkaavinta lasten ulottuviin.

Alä käytä hankaavia tuotteita tai hankausjauheita.

Metallinen reuna: puhdista metallinen reuna saippualla ja vedellä, huuhtele ja kuivaa sitten pehmeälla liinalla.

Lasikeraamisen pinnan varimuutokset eivat vaikuta sen kayttoon tai pinnan vakauteen. Kyseiset varimuutokset ovat useimitten seurausta palaneista ruuantahteista tai alumiisten tai kuperisten keittoastioiden kaytosta. Kyseisia jaami on vaikea poistaa.

7. ONGELMIEN RATKAISU

Kypsennysalueet eivat lammita tai paista alhaisella lampotilalla Kayta ainoastaan tasapohjaisia pannuja. Jos valoa nakyy pannun ja keittotason valista, alue ei valita lampoakunnolla.

Pannun pohjan on peitettavokonaan valitun alueen halkaisijan.

Kypsennys on lian hidasta

Käytetän sopimattomia pannuja. Käytä ainoastaan tasapohjaisia keittoastioita, jotka ovat raskaita ja joiden halkaisija on vähintään yhtä suuri kuin keittoalueen halkaisija.

Pieni naarmuja tai hankausjalkia keittotason lasipinnalla

On tapahtunut virheellinen puhdistus tai kaytety karkeapintaisia pannuja, pienia osasia kuten hiekanjyvässä tai suolarakeita keittotason ja pannun pohjan välissä. Katso lukua "PUHDISTUS" ja varmista, etta pannjen pohjat ovat puhtaita ennen kaytöä ja kaytä ainoastaan sileapohjaisia pannju. Naarmuja voidaan vähentä ainoastaan puhdistamalla oikealla tavalla.

Metalljinjaljet

Alä siirra alumiinipannuja keittotasolla tyontamalla niita. Katso puhistusta koskevat susokitukset.

Käytäöikeita aineita, mutta tahrat eivatpoistu.

Käytä partaterää ja noudata ohjeita luvussa"PUHDISTUS".

Tummattahrat

Käytä partaterää ja noudata ohjeita luvussa "PUHDISTUS".

Kirkkaatlaikat keittotasolla

Alumiini- tai kuparipannun jattamjaljet kuten myos mineraalien, veden tairuuan jaamat. Ne voidaan poistaa kaytamalla puhistustahnaa.

Karamellisoidutjämāt tai sulanut muovi keittotasolla.

Katsolukua "PUHDISTUS".

Keittotaso ei toimi tai tietyt alueeteivat toimi

Sivuvirtakiskojaei ole asetetu oikein liitinalustaan.

Tarkasta, onko litantä on suoritettu oikein ja onko ohjauspaneeli on Iukittu. Poista keittotason Iukitus.

Keittotaso ei lukkiudu.

Ohjauspaneeli on Iukittu. Poista keittotason Iukitus.

Keittoalueiden paallee ja pois paalta kytkentatoimenpiteiden tiheys

Päällä ja pois paälä jaksot vaihtelevat vaaditun lampötason mukaan:

-alhainen taso: lyhyt kayttöaika,

-korkeasa:pitka kayttaika,

Keittotaso ei toimi.

Tarkasta huoneiston sulakkeiden / suojalaukaisimien tila. Tarkasta, onko talossa sahkokatkos.

Keittotaso on sammunut itsestaan.

Päkytkintä (PAALLA/POIS PÄALTÄ-nappain) on painenu vahingossa
tai jonkun nappaimen paallä on jokin esine. Kytke laite paalle uudelseen
ilman mitäan esineita nappaimien paallä. Syöta asetukset uudelseen.

Naytolla nakyf Jna numeroita

Jos naytollnakyy F ja numeroita, laitteessa on vika. Seuraavassa taulukossa luetellaan toimenpiteet, joita voit tehdä ongelman korjaamiseksi.

8. MYYNNINJÄLKEINEN PALVELU

Ennen huoltomekaanikolle soittamista, tarkasta seuraavat kohdat:

• onko pistoke tyonnenny oikein ja onko sulake kunnossa, Jos vikaa ei tunnisteta, sommuta laite - alä peukaloi sitä - soita myynninjalkeiseen palvelupisteeseen Laitteen mukana on toimitetu takuutodistus, joka takaa sen ilmaisen korjaamisen palvelupisteessä.

Lämmittinen näytö	Vika Toimenpide
F0	Kosketusohjauksen ohjelmiston vika.	Jos on tapahtunut virhe, kytke keittotaso irti virransyötosta ja sitten liitä se uudelleen. Jos virhe ei poistu, soita myynnin jälkeisen palveluun. Jos virhe tapahtui yllättäen normaalikäytön aikana, soita myynnin jälkeisen palveluun.
Fc	Kosketusohjauksen alue on liian kuuma ja se on kykenyt pois päältä kaikkä lämmitimet.	Odota, kunnes lampötila laskee. Keittotaso palautuu automaattisesti, kun lampötila sauvuttaa normaalin arvon.
Ft	Kosketusohjauksen lampötila-anturi voi olla vahingoittunut.	Odota, kunnes lampötila laskee. Jos viesti ei poistu, kun lampötila sauvuttaa ympäristönlampötilan, soita myynnin jälkeisen palveluun.
FE	Kosketusohjauksen lampötila-anturi voi olla vahingoittunut.	Odota, kunnes lampötila laskee. Jos viesti ei poistu, kun lampötila sauvuttaa ympäristönlampötilan, soita myynnin jälkeisen palveluun.
Fb	Lilialinen herkkyss jossain nappalmessä.	Tarkasta, onko keittotaso asennettu oikein. Varmista, etta nappäimet koskettavat oikein lasikeraamista pintaa.
FU / FJ	Nappäimiston turvallisuutta koskeva virhe	Tämä virhe on nappäimiston automaattinen tarkastus. Se hviää, kun automaattinen tarkastus palautuu turvallseen arvoon. Jos virhe ei poistu, soita myynnin jälkeisen palveluun.
FA	Ohjelmiston turvallisuutta koskeva virhe	Tämä virhe on ohjelmiston automaattinen tarkastus. Se hviää, kun automaattinen tarkastus palautuu turvallseen arvoon. Jos virhe ei poistu, soita myynnin jälkeisen palveluun.
FC / Fd	Ohjelmiston turvallisuutta koskeva virhe	Tämä virhe on ohjelmiston automaattinen tarkastus. Se hviää, kun automaattinen tarkastus palautuu turvallseen arvoon. Jos virhe ei poistu, soita myynnin jälkeisen palveluun.
Fr	Releiden turvallisuutta koskeva virhe	Releiden käytölaitteessa voi olla ongelma. Irrota keittotaso viransyötosta, odota minuuttä ja kytke päälle uudelleen. Jos virhe ei poistu, soita myynnin jälkeisen palveluun.

SIKKERHETSINSTRUKSJONER

Öka/minska effektivän

När zoneen ar redan ar PÄ produceras en lagre belysningsintensitet for de ej valda zonerna som ar PÄ.

Valmistaja ei ole vastuussa mistaan epatarkkuudesta, joka aiheutuu taman esitteen tulostukssaa tai kopioinnissa tapahtuneista virheist. Varaamme oikeeden suorittaa muutoksia tuotteisin, mukaan lukien kulutusa koskevat edut, ilman, etta talla on vaikutusta turvallisuutta tai toimintaa koskevin ominaisuuksiin

NO
