Merkki	Hoover
Malli	HI642DB1
Tuotetyyppi	Upotettava sähköliesi
Mitat (K x L x S)	85 x 50 x 55 cm
Nettopaino	45 kg
Sähköliitäntä	230 V / 50 Hz
Kokonaisteho	8 kW
Keittotaso	Keraaminen, 4 keittoaluetta
Uuni	Monitoiminen: kiertoilma, grilli, alalämpö
Uunin tilavuus	65 L
Energialuokka	A
Uunin valaistus	Halogeeni
Elektroninen ajastin	Kyllä, digitaalinäytöllä
Lapsilukko	Kosketuslukitus
Automaattinen sammutus	Kyllä
Kylmä ovi	Kaksoislasitus
Huolto	Puhdistus kostealla liinalla ja keraamiselle keittotasolle tarkoitetulla puhdistusaineella
Varaosat	Saatavilla osoitteesta service.hoover.com

Usein kysytyt kysymykset - HI642DB1 HOOVER

Miten uuni sytytetään?

Käännä uunin valintakytkin haluamaasi toimintoon, säädä lämpötila termostaatilla. Merkkivalo syttyy ja sammuu, kun lämpötila on saavutettu.

Miten ajastinta käytetään?

Paina Ajastin-painiketta, säädä kesto +/- -nuolilla ja vahvista. Uuni sammuu automaattisesti ohjelmoidun ajan päätyttyä.

Mitä tehdä, jos uuni ei kuumene?

Tarkista, että laite on kytketty verkkovirtaan ja että katkaisija ei ole lauennut. Varmista, että toiminto ja lämpötila on säädetty oikein. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Miten keraaminen keittotaso puhdistetaan?

Käytä erityistä kaavinta palaneiden jäämien poistoon, puhdista sitten pehmeällä liinalla ja keraamiselle keittotasolle tarkoitetulla puhdistusaineella. Vältä hankaavia sieniä.

Voinko käyttää alumiinifoliota uunin pohjalla?

Ei, alumiinifolio voi estää lämmön kiertoa ja vahingoittaa emalia. Käytä uunipeltiä tai sopivaa astiaa.

Miten ohjauslukitus aktivoidaan lapsilukkoa varten?

Pidä Lukitus-painiketta painettuna 3 sekunnin ajan. Lukkosymboli ilmestyy. Avaa lukitus toistamalla toimenpide.

Mitä tehdä, jos näytöllä on virhekoodi?

Merkitse koodi ylös ja katso käyttöohjeen Vianmääritys-lukua. Yleisimmät koodit: F1 (anturivika), F2 (ylikuumeneminen). Ota yhteyttä huoltoon, jos ongelma jatkuu.

Miten uunin luukku puhdistetaan?

Irrota luukku käyttöohjeen mukaisesti. Pese lasit miedolla puhdistusaineella ja huuhtele. Älä puhdista tiivisteitä.

Mikä on keittoalueiden teho?

Molemmat etummaiset keittoalueet ovat 1800 W (boost-toiminnolla jopa 2500 W) ja molemmat takimmaiset 1200 W. Käytä halkaisijaltaan sopivia kattiloita.

Miten uunin lamppu vaihdetaan?

Irrota laite verkkovirrasta, ruuvaa suojakansi auki, vaihda lamppu (tyyppi G9, max 25 W) ja ruuvaa kansi takaisin. Kytke verkkovirta takaisin 5 minuutin kuluttua.

KÄYTTÖOHJE HI642DB1 HOOVER

Soveltuvin osin tämän laitteen osat täyttävät seuraavat vaatimukset: ASETUS (EY) Nro 1935/2004 elintarvikkeiden kanssa kosketuksiin kosketuksiin joutuvista materiaaleista ja tarvikkeista.

Turvallisuus ja huolto

• VAROITUS: Laite ja sen kosketettavissa olevat osat kuumenevat käytön aikana. Varo koskettamasta lämmitysvastuksia.
• Alle kahdeksanvuotiaita lapsia ei saa päästää laitteen lähelle ilman jatkuvaa valvontaa.
• Yli kahdeksanvuotiaat lapset ja henkilöt, joiden fyysinen tai henkinen toimintakyky on rajallinen tai joilla ei ole kokemusta tai tietoa laitteen käytöstä, voivat käyttää laitetta, jos heitä valvotaan tai heille on annettu ohjeita laitteen turvallisesta
• käytöstä ja siihen liittyvistä vaaroista.
• Lapset eivät saa leikkiä tällä laitteella.
• Lapset eivät saa puhdistaa tai huoltaa laitetta ilman valvontaa VAROITUS: Ruoan kypsentäminen öljyssä tai rasvassa ilman valvontaa on vaarallista ja voi aiheuttaa tulipalon.

• ÄLÄ KOSKAAAN yritä sammuttaa paloa vedellä, vaan kytke laite pois päältä ja yritä sitten tukahduttaa tuli esim. kannella tai sammutuspeitteellä.
  • VAROITUS: Tulipalon vaara: älä säilytä mitään liesitasoilla.

• VAROITUS: Jos pinnassa on halkeama, kytke laite pois päältä välttääksesi sähköiskun vaaran.

• Ä lä puhdista laitetta höyrypesurilla.
• Metalliesineitä, kuten veitsiä, haarukoita, lusikoita tai kansia ei pidä asettaa liesitasolle, koska ne saattavat kuumentua.
• pyyhi roiskeet kannen päältä ennen sen avaamista.
• liedenpinnan tulee antaa jäähtyä ennen kannen sulkemista.
• Sammuta liesi säätimestä käytön jälkeen, älä luota pelkkään keittoastian tunnistimeen.
• laitetta ei ole tarkoitettu käytettäväksi ulkoisen ajastimen tai erillisen kauko - ohjausjärjestelmän avulla.
  Kiinteästi kytketyn laitteen virran on oltava kytkettävissä pois säännösten mukaisesti.
• ohjeissa on mainittava käytettävän johdon tyyppi ottaen huomioon laitteen takapinnan lämpötila.
• Jos virtajohto on vaurioitunut, sen saa vahinkojen välttämiseksi vaihtaa vain valmistaja tai tämän valtuuttama huoltomies tai henkilö, jolla on vastaava pätevyys.

• HUOMAUTUS: Jotta vältetään ylikuumenemissuojan asetuksen vahingossa tapahtuvan muuttamisen aiheuttama vaara, laitteen virransyöttöä ei saa järjestää ulkoisen kytkentälaitteen, kuten ajastimen, kautta, eikä laitetta saa kytkeä virtapiiriin, jonka virta kytkeytyy säännöllisesti päälle ja pois päältä.

• Virrankatkaisumenetelmän on sisällyttävä kiinteään johdotukseen johdotusta koskevien määräysten mukaisesti.

• Ohjeet määrittävät käytettävän johdon tyypin ottaen huomioon laitteen takapinnan lämpötilan.
• VAROITUS: Käytä ainoastaan liesisuojia, jotka on suunnitellut keittolaitteiden valmistaja tai jotka tämän laitteen valmistaja on maininnut sopiviksi käyttöohjeissaan tai jotka sisältyvät itse laitteeseen. Sopimattomien suojien käyttö voi aiheuttaa onnettomuuksia.
• Käytä aina sopivia keittoastioita.
• Aseta kattila aina keskelle sitä yksikköä, jota olet käyttämässä kypsennykseen.
• Älä laita mitään ohjauspaneelin päälle.
• Älä käytä pintaa leikkuualustana.
• Lieden pinnan on annettava jäähtyä ennen kannen sulkemista.
• HUOMIO: kypsennystä on valvottava. Lyhytaikaista kypsennystä on valvottava jatkuvasti.

Arvoisa Asiakas,

Haluamme kiittää sinua siitä, että olet valinnut HooVförkeittotason. Tuotteen, josta on sinulle iloa vuosiksi eteenpäin.

Lue tämä ohjekirja huolellisesti ennen käyttöä ja säilytä se mahdollista tulevaa tarvetta varten.

Johdanto

induktiokeittotaso pystyy täyttämään kaikki tarpeet, jotka vaativat keittämistä sähkömagneettisen lämmityksen avulla. Kiitos monitoimisen ja mikrotietokoneistetun ohjausjärjestelmän, tämä on oikea valinta nykyaikaisille perheille.

Tämä keittotaso on valmistettu erityismateriaaleista ja sitä on erittäin helppo käyttää ja lisäksi se on kestävä ja varma.

Toiminta

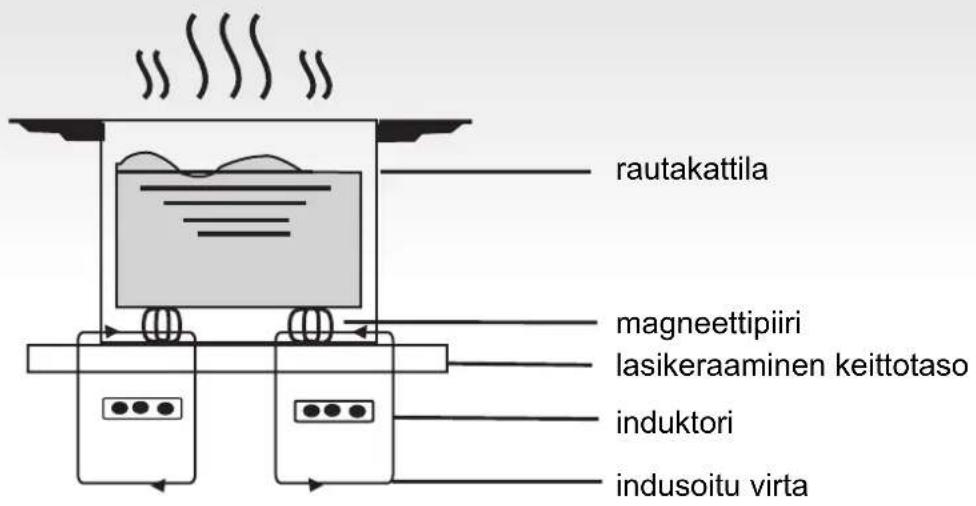

Induktiokeittotaso koostuu sähkökierukasta, rautamagneettisesta laatasta ja ohjausjärjestelmästä. Sähkövirta tuottaa voimakkaan sähkömagneettisen kentän kierukan ympärillä. Tämä tuottaa sarjan aaltoja, jotka tuottavat lämpöä ja tämä lämpö vuorostaan siirtyy keittoastiaan keittotason välityksellä.

Turvallisuus

Olemme suunnitelleet tämän keittotason kotitalouskäyttöön.

Olemme aina valmiita parantamaan tuotteitamme ja siksi varaamme oikeuden tehdä tekniseen kehitykseen liittyviä muutoksia.

Ylikuumenemissuoja

Sensori kontrolloi lämpötilaa keittotason sisässä. Jos lämpötila ylittää turvatason, levy sammu automaattisesti.

Ilmoitus keittolevyllä olevista esineistä

Jos levylle laitetaan kattila, jonka halkaisija on alle 80 mm tai pieniä esineitä (kuten veitsiä, haarukoita, avaimia) tai ei magneettinen kattila (esim. alumiinista valmistettu), akustinen ilmoitus laukeaa automaattisesti ja soi noin 1 minuutin ajan. Jos ongelma jatkuu, keittotaso menee automaattisesti valmiustilaan.

Jälkilämmön hälytys

Kun keittolevyä käytetään pidemmän aikaa, saattaa jäädä jälkilämpöä. Näytössä näkyvä kirjain "H" varoittaa koskemasta keittotasoon.

Suoja automaattisammutuksella

Automaattisammutus on yksi induktiokeittotason suojatoimista.

Automaattisammutus aktivoituu automaattisesti, jos keittotaso on unohdettu päälle. Keittotason automaattisammutus riippuu käytetystä tehosta, kuten käy ilmi seuraavasta taulukosta:

Tehotaso	Aika, jonka jälkeen keittoalue sammuu automaattisesti
1-3	8
4-6	4
7-9	2

Kun lopuksi kattila otetaan pois, induktiokeittotaso ei enää lämmitä ja 1 minuutin pituisen, akustisen merkinannon jälkeen keittotaso sammuu.

Huomio

Sydämentahdistinta käyttävät henkilöt voivat käyttää tätä kotitalouskonetta ainoastaan lääkärin seurannassa.

Asennus

Asennuksen suoritus

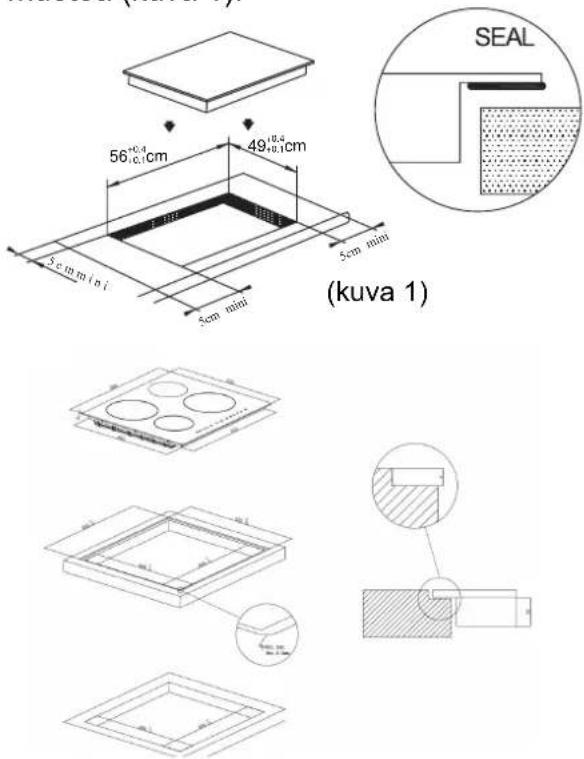

1. Tee reikä huonekalun pintaan kuvassa annettuja mittoja noudattaen. Oikea asennus vaatii vähintään 5 cm tilan tason ympärille. Varmista, että tuki johon taso upotetaan, on vähintään 30 mm paksu ja että sen valmistusmateriaali kestää korkeita lämpötiloja. Näin vältetään, ettei keittotason tuottama lämpö vääristä tuen muotoa (kuva 1).

Huuhtele asennus: mahdollista vain, jos uunia ei ole asennettu laskurin alle

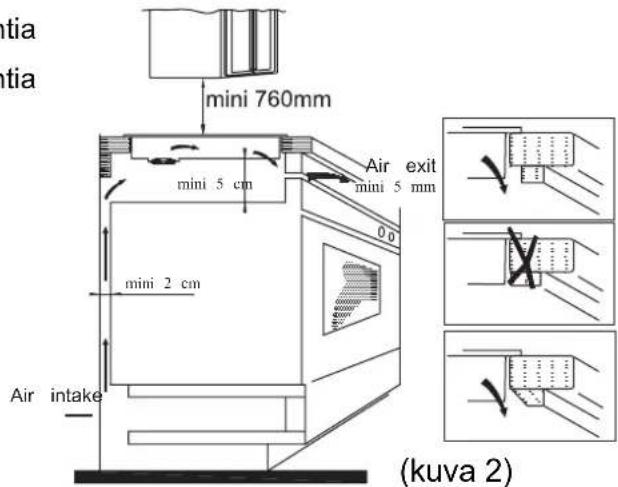

1. Varmista aina, että induktiokeittotaso on lujasti kiinni tukitasossa ja hyvin tuuletettu tuntia (kuva 2).

tuntia tuntia

Huomio: keittotason ja sen yläpuolella mahdollisesti olevan elementin välillä on oltava ainakin 760 mm:n tila.

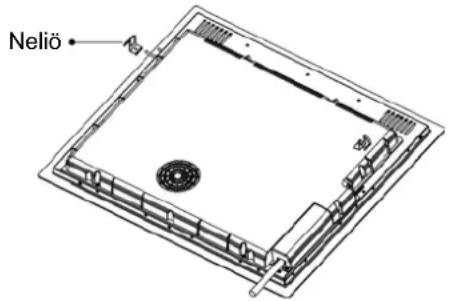

1. Asetettuasi keittotason, kiinnitä se tukitasoon neljällä neliöllä (kuten kuvassa). Säädä sitten jokainen neliö tukitason paksuuden mukaan.

Varotoimenpiteet

(1) Induktiokeittotason saa asentaa ainoastaan tehtävään koulutettu henkilökunta. Älä asenna itse.
(2) Induktiokeittotasoa ei saa asentaa jääkaappien, astianpesukoneiden tai kuivaajien päälle.
(3) Induktiokeittotaso tulee asentaa niin, että voidaan taata optimaalinen käytettävissä oleva lämpö.
(4) Keittotason alapuolella olevien seinien ja alueiden on oltava lämmönkestäviä.
(5) Keittotason tukitasoon kiinnittävän ohuen kalvon on oltava lämmönkestävää vaurioiden välttämiseksi.

4. Sähkökytkennät

Kytkennän sähköverkkoon saa suorittaa ainoastaan tehtävään koulutettu henkilökunta ja kytkentä on tehtävä voimassaolevia normeja noudattaen. Keittotason kytkentätavat on annettu kuvassa 3:

Jännite	Johtojen liitäntä
380-415V 3N~	1L1	2L2	3N	4	5
	RuskeaMusta Sininen Keltainen/vihreä
220-240V ~	1L	2L	3N	4	5
	Sininen Keltainen/vihreäRu

Valmistaja ei ole vastuussa vahingoista henkilöille tai esineille, jotka johtuvat tämän säädöksen noudattamatta jättämisestä.

Jos laitteesta puuttuu pistoke, liitä kaapeliin standardisoitu pistoke, joka kestää kilvessä ilmoitetun kuormituksen.

Jos halutaan kiinteä liitäntä verkkoon, on laitteen ja verkon välille asennettava moninapainen katkaisin, jonka kontaktien väli on ainakin 3 mm.

Jos kaapeli on vaurioitunut, saa sen vaihtaa ainoastaan tehtävään pätevä henkilökunta.

Kaapeli ei saa taittaa tai litistää.

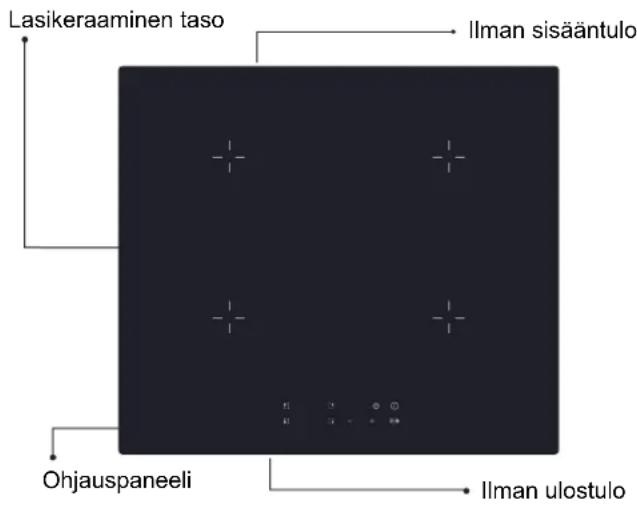

Induktiokeittotason kuvaus

Ohjauspaneelin kaavio

1. Kuumennusalueen valintasäätimet
2. Näppäinlukko/Taukosäädin

3. Ajastimen säädin

4. Tehon / Ajastimen säätönäppäin

5. PÄÄLLÄ/POIS-säädin

Varmista, että sähkölaitteisto on varustettu tehokkaalla maattokytkennällä säädösten ja määräysten mukaan. Maadoitus on pakollista.

skea ja musta

Käyttöohjeet

Valmistelut ennen käyttöä:

Heti keittotason sytyttämisen jälkeen kuuluu akustinen signaali ja kaikki valodiodit vilkkuvat 1 sekunnin ajan osoittaen keittotason olevan valmiustilassa. Aseta kattila valitulle keittoalueelle

Toimintaohjeet

Painikkeen "ON/OFF" painamisen jälkeen kaikki valodiodit näyttävät merkkiä "-". Valitse keittoalue, jossa kattila on. Valitun alueen tehotason valodiodi vilkkuu. Paina painikkeita "+" tai "-", näytössä näkyy standardiasetuksena 5. Säädä painikkeilla "+" tai "-" haluttu tehotaso. Painamalla yhtä aikaa painikkeita "+" ja "-", aikaisemmat asetukset nollataan ja keittotason alue sammuu.

Katso taulukosta sivulla 55 keittotason eri alueiden tehot.

Huomio: painettuasi painiketta "ON/OFF", induktiokeittotaso pysyy valmiustilassa jos mitään toimenpiteitä ei tehdä 1 minuuttiin.

AJASTIN-toiminto (TIMER)

Painamalla TIMER-painiketta, valodiodi vilkkuu näytössä ja ajan säätäminen on mahdollista. Painikkeilla "+" tai "-" voidaan aika säätää välillä 1 – 99 minuuttia. Painamalla painiketta "+" asetus kasvaa 1 minuutin kerrallaan; painamalla painiketta "-" asetus pienenee 1 minuutin kerrallaan. Kun asetettava aika ylittää 99 minuuttia, ajastin menee nollaan automaattisesti. Painamalla yhtä aikaa painikkeita "+" ja "-" näyttö palaa 0:aan.

Vahvista ajastintoiminto (TIMER)

1. Valitse etukäteen valitun keittoalueen teho, paina painiketta "timer" ja aseta aika.
2. Kun ajastin on vilkkunut noin 5 sekuntia, asetettu aika vahvistetaan automaattisesti.
3. Ajan asetuksen jälkeen, paina "TIMER" varmistaaksesi halutun asetuksen.
4. Kun "Ajastin" on vahvistettu, tulee näkyviin piste valitun alueen tehotason oikeaan alakulmaan.

Ajastintoiminnon peruutus (TIMER)

Paina painiketta "timer" 5 sekuntia peruuttaaksesi edellä asetetun toiminnon. Näytössä näkyy 0.

Turvatoiminto

lasten turvallisuuden vuoksi, induktiokeittotaso on varustettu lukituslaitteella.

Lukitaksesi paina lukituspainiketta (Interlock): keittotaso lukittuu, ajastimen näytössä näkyy symboli "Lo" ja kaikki muut toiminnot ovat poissa päältä.

Lukituksen avaaminen

Pidä lukituslaitteen (Interlock) painiketta painettuna 2 sekunnin ajan.

Tehotila

Kosketa kuumennusalueen valintasäädintä ja kosketa sitten “+”. Varmista, että näytöllä näkyy “9”.

Kosketa “+” -painiketta uudelleen, alueen osoitin näyttää “b” ja teho saavuttaa maksimin

Koskettamalla “-” -painiketta peruuta tehotila ja sitten kypsennysalue palautuu sen alkuperäiseen asetukseen.

Kosketa “-” ja “+” -säädintä yhdessä. Kypsennysalue kytkeytyy pois päältä ja tehotoiminto peruutetaan automaattisesti.

- Kypsennysalue palautuu sen alkuperäiseen asetukseen 5 minuutin kuluttua

Huomaa: Suositellaan, että liesituuletin kytketään päälle muutamia minuutteja ennen kypsennyksen aloittamista ja että se kytketään pois muutama minuutti kypsennyksen päätymisen jälkeen.

Taukotila

• Voit asettaa kuumennuksen taukotilaan lieden sammuttamisen sijasta.
• Kun siirrytään taukotilaan, kaikki säätimet lukuun ottamatta PÄÄLLÄ/POIS-säädintä ovat pois käytöstä.

Taukotilaan siirtyminen
Kosketa lukitus/taukosäädintä.	Kaikki osoittimet näyttävät “11“
Säätimien lukituksen poistaminen
Kosketa lukitus/taukosäädintä.

Kun liesi on taukotilassa, kaikki säätimet ovat pois käytöstä lukuun ottamatta PÄÄLLÄ/POIS-säädintä ①, voit aina sammuttaa induktiolieden PÄÄLLÄ/POIS säätimellä hätätilanteessa.

Tehon hallintatoiminto

• On mahdollista asettaa maksimi ottotehotaso induktioliedelle, valitsemalla eri tehoalueita.
• Induktioliedet kykenevät rajoittamaan itseään automaattisesti ja toimimaan alhaisemmalla tehotasolla, jotta vältetään ylikuormitusvaara.

Siirry tehon hallintatoimintoon

Kytke liesi päälle ja paina sitten samalla seuraavia: “+” (ajastin) ja näppäinlukko.

Ajastimen osoittimessa näkyy "P5" ja tämä tarkoittaa tehotasoa 5. Oletustila on 7,0 kW/ 7,1 kW.

Siirry toiselle tasolle

Painamalla +/- ajastimessa voit siirtyä 5 tehotasolle, "P1" - "p5". Ajastimen osoitin näyttää yhden niistä.

"P1": maksimiteho on 2,5 kW.
"P2": maksimiteho on 3,5 kW.
Ajastimen osoittimessa näkyy "P5" ja tämä tarkoittaa tehotasoa 5. Oletustila on 7,0 kW/ 7,1 kW.
"P3": maksimiteho on 4,5 kW.
"P4": maksimiteho on 5,5 kW.
"P5": maksimiteho on 7,0 kW/ 7,1 kW.

Vahvistaminen ja tehon hallintatoiminnosta poistuminen

Vahvista painalla samanaikaisesti: + (ajastin) ja näppäinlukko.

Sitten liesi kytketään pois päältä.

Kattiloiden valinta

paistettuja ruokia varten

teräskattila

valurautakasari

valurautapannu
valurautapaistinpannu

emaloitu teräskeitin

emalikattila

valurauta-astia

1. On olemassa laaja valikoima sopivia astioita käytettäväksi induktiokeittotasolla.

Tämä keittotaso tunnistaa ne ja testaa ne käyttämällä yhtä seuraavista tavoista:

Aseta kattila keittoalueelle. Jos keittoalueen näyttöön ilmestyy teho, kattila on sopiva. Jos taas ilmestyy symboli "U", kattila ei sovi induktiokeittotasolle.

1. Laita magneetti kattilaan. Jos kattila vetää magneettia puoleensa, on kattila sopiva käytettäväksi induktiokeittotasolla.

HUOM: Kattilan pohjan on oltava materiaalista, joka mahdollistaa magneettisen induktion.

Kattilan pohjan on oltava tasainen ja halkaisijan on oltava yli 14 cm.

Keittotason pinta on puhdistettava seuraavalla tavalla:

Likatyyppi Miten puhdistetaan Puhdistukseen käytettävä		väline
vähän likainen kuumalla vedellä, kuivaa sen jälkeen sieni
erittäin likainen kuumalla vedellä ja kuivaa sittenlasikeramiikalle tarkoitetulla hankaussienellä.		lasikeramiikalle tarkoitettu erikoissieni
pinttynyt lika Kaada vaaleaa etikkaa kohtiin, joissa on pinttynyttä likaa ja puhdista pehmeällä rievulla tai käytä tähän tarkoitukseen olevaa puhdistusainetta.		lasikeramiikalle tarkoitettu tarrapaperi
sulanut sokeri, muovi tai alumiini poistaaksesi jäänteet käytä lasikeramiikalle tarkoitettua raappaa (lasin suojelemiseksi on parempi käyttää silikonipohjaista tuotetta).		lasikeramiikalle tarkoitettu tarrapaperi

Huomio: kytke kodinkone irti ennen puhdistamista.

Vikailmoitus ja tarkistus

Vian ilmetessä induktiokeittotaso laittaa päälle automaattisesti suojatoiminnon ja näytössä näkyvät seuraavat koodit:

Ongelma Mahdolliset syyt ratkaisu
F0/F1/F2 vika tuulettimessa ota yhteyttä myyjään
F3-F8 lämpötila-anturissa vika ota yhteyttä myyjään
E1/E2 normaalista poikkeava sähköjännite		tarkista sähkön syöttö ja tämän jälkeen laita laite uudelleen päälle.
E3/E4 normaalista poikkeava lämpötila tarkista kattila
E5/E6 riittämätön lämmön säteily		sytytä laite uudestaan sen jälkeen kun se on jäähtynyt

Tämä on luettelo yleisimmistä vioista.

Välttääksesi vaarat ja välttääksesi aiheuttamasta isompia vahinkoja, älä purkaa itse induktiokeittotasoa.

ASIAKASPALVELU

Ennen tekniseen tukeen soittamista

Jos laite ei toimi suosittelemme:

—tarkistamaan, että pistoke on kunnolla laitettu pistorasiaan;
—tarkistamaan yllä annetun taulukon yleisimmistä vioista.

Jos vian syytä ei löydy:

sammuta laite ja soita tekniseen tukeen.

Eritysilmoitus

Tämän käsikirjan sisältö on tarkastettu huolella. Valmistaja ei ole vastuussa painossa tapahtuneista virheistä tai puuttuvista osista.

Lisäksi ohjekirjan tarkistuksen yhteydessä, mahdolliset tekniset muutokset voidaan lisätä ilman etukäteisilmoitusta. Tuotteen kuva viittaa tämänhetkiseen tuotteeseen.

HUOMIO: älä hävitä tätä laitetta yleisjätteen seassa. Laite on hävitettävä erikseen.

Tämä kodinkone on valmistettu sähkö- ja elektronisten laitteiden hävitystä koskevan direktiivin 2012/19/EC mukaan.

Laitteen hävittäminen direktiivejä noudattaen auttaa ehkäisemään ympäristölle ja terveydelle aiheutuvia vahinkoja, jotka olisivat mahdollisia jos laite hävitettäisiin muulla tavalla.

Tämä symboli osoittaa, että tuotetta ei voi hävittää tavallisten kotitalousjätteiden seassa, vaan se on toimitettava sähkö ja elektronisten laitteiden kierrätyskeskukseen.

Lisätietoja hävittämisestä ja kierrätyksestä saa paikallisilta jätteiden hävityksestä vastaavilta viranomaisilta tai siitä liikkeestä, josta tuote on ostettu.
