Marca	Hoover
Modelo	HI642DB1
Tipo de produto	Fogão elétrico embutido
Dimensões (A x L x P)	85 x 50 x 55 cm
Peso líquido	45 kg
Alimentação elétrica	230 V / 50 Hz
Potência total	8 kW
Placa de cozimento	Vitrocerâmica, 4 zonas de cozimento
Forno	Multifunção: calor circulante, grelha, piso
Volume do forno	65 L
Classe energética	A
Iluminação do forno	Halógena
Programador eletrónico	Sim, com visor digital
Segurança infantil	Bloqueio tátil
Desligamento automático	Sim
Porta fria	Vidro duplo
Manutenção	Limpeza com pano húmido e produto para vitrocerâmica
Peças sobressalentes	Disponíveis em service.hoover.com

Perguntas frequentes - HI642DB1 HOOVER

Como ligar o forno?

Gire o botão de seleção do forno para a função desejada e ajuste a temperatura com o termóstato. O indicador acende e apaga quando a temperatura é atingida.

Como usar o temporizador?

Pressione a tecla Temporizador, ajuste a duração com as setas +/- e confirme. O forno desliga automaticamente no final do tempo programado.

O que fazer se o forno não aquece?

Verifique se o aparelho está ligado e se o disjuntor não disparou. Certifique-se de que a função e a temperatura estão ajustadas corretamente. Se o problema persistir, contacte o serviço pós-venda.

Como limpar a placa vitrocerâmica?

Use um raspador especial para resíduos queimados e limpe com um pano macio e um produto de limpeza para vitrocerâmica. Evite esponjas abrasivas.

Posso usar papel alumínio no fundo do forno?

Não, o papel alumínio pode bloquear a circulação do calor e danificar o esmalte. Use uma assadeira ou um prato adequado.

Como bloquear os comandos para segurança infantil?

Mantenha a tecla Bloqueio pressionada durante 3 segundos. Um símbolo de cadeado aparece. Para desbloquear, repita a operação.

O que fazer em caso de código de erro exibido?

Anote o código e consulte o capítulo Resolução de problemas do manual. Os códigos mais comuns são: F1 (sonda defeituosa), F2 (sobreaquecimento). Contacte o SAC se o problema persistir.

Como limpar a porta do forno?

Desmonte a porta seguindo as instruções do manual. Lave os vidros com um produto suave e enxágue. Não limpe as vedações.

Qual é a potência das zonas de cozimento?

As duas zonas dianteiras têm potência de 1800 W (função boost até 2500 W) e as duas traseiras de 1200 W. Use panelas adequadas ao diâmetro.

Como substituir a lâmpada do forno?

Desligue o aparelho, desaperte a tampa protetora, substitua a lâmpada (tipo G9, 25 W máx.) e aperte a tampa novamente. Ligue novamente após 5 minutos.

MANUAL DE UTILIZADOR HI642DB1 HOOVER

Conforme aplicável, as peças deste aparelho estão em conformidade com:

A REGULAÇÃO (CE) N.º 1935/2004 sobre materiais e artigos destinados a entrar em contacto com os alimentos.

Avisos de segurança e manutenção

• AVISO: Durante a sua utilização, tanto o aparelho, como os componentes acessíveis do mesmo ficam muito quentes. Evite sempre tocar nos elementos de aquecimento.
• Mantenha as crianças de com menos de 8 anos afastadas do aparelho, excepto se estiverem a ser supervisionadas por um adulto.
• Este electrodoméstico pode ser utilizado por crianças com oito anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas, ou que não disponham da experiência e dos conhecimentos necessários, desde que lhes tenham sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança, ou que o utilizem sob sua supervisão.
• Nunca deixe as crianças brincarem com este aparelho.

• Crianças sem supervisão não devem nem limpar, nem manter este aparelho.

• AVISO: Nunca deixe a placa sem vigilância sempre que a utilizar para confeccionar alimentos com gorduras, caso contrário corre o risco de incêndio.

• NUNCA utilize água para extinguir um incêndio; desligue o aparelho e, em seguida, abafe a chama com uma tampa ou uma manta anti - fogo.
• AVISO: Perigo de incêndio: nunca utilize as superfícies de cozedura para arrumar objectos.
• AVISO: Se a superfície da placa estiver estalada, desligue o aparelho para evitar a possibilidade de choque eléctrico.
• Nunca utilize um sistema de limpeza a vapor para limpar este aparelho.
• Nunca coloque objectos metálicos como, por exemplo, facas, garfos, colheres ou tampas, sobre a superfície da placa, pois podem aquecer.
• remova sempre eventuais líquidos derramados da tampa antes de a abrir.
• espere sempre que a placa arrefeça antes de baixar a tampa.
• Depois da utilização, desligue a zona de cozedura com o respectivo comando, não se limitando a fiar - se no detector da presença de recipientes.

• este aparelho nunca pode ser operado com um temporizador externo nem com qualquer outro sistema de comando à distância.

• O sistema de desligamento tem de estar integrado na instalação fixa, de acordo com as regras aplicáveis à instalação e ligação eléctrica.

• as instruções têm de indicar o tipo de cabo a ser utilizado, tendo em consideração a temperatura registada na superfície traseira do aparelho.
• Se o cabo de alimentação de energia estiver danificado, e para evitar perigos, tem o mesmo de ser substituído pelo fabricante, por um centro de assistência a técnica autorizado do mesmo ou por um técnico devidamente qualificado.

• CUIDADO: Com vista a evitar perigos resultantes da reposição acidental do disjuntor térmico, este aparelho não pode ser alimentado a partir de um comutador externo como, por exemplo, um temporizador, nem pode ser ligado a um circuito que seja regularmente ligado e desligado pela empresa abastecedora de electricidade.

• Os meios para a ligação devem ser incorporados na cablagem fixa de acordo com as regras sobre cablagens.

• As instruções indicam o tipo de cabo a utilizar, tendo em conta a temperatura da superfície traseira do aparelho.

• AVISO: AVISO: utilize apenas as proteções de placa desenhadas pelo fabricante do aparelho de cozinha ou as indicadas como idóneas pelo fabricante do aparelho nas instruções de utilização ou as proteções de placa incluídas no aparelho. O uso de proteções erradas pode provocar acidentes.

• Use sempre o utensílio apropriado.

• Coloque sempre o recipiente no centro do disco onde vai cozinhar.
• Não coloque nada sobre o painel de controlo.
• Não use a placa como tábua de corte.
• A superfície da placa deve deixada arrefecer antes de fechar a tampa.
• CUIDADO: o processo de cozedura deve ser supervisionado. Um processo de cozedura curto deve ser supervisionado continuamente.

Caro Cliente,

Obrigado por ter preferido a placa de indução HOU/ERProduto que o poderá servir com total satisfação, durante muitos anos.

Antes de instalar e utilizar o aparelho, leia com atenção este Manual de Instruções e conserve-o para posteriores consultas.

Introdução

A placa de indução pode dar resposta às mais variadas exigências de cozedura com aquecimento eletracamagnético, sistema de controlo microinformatizado, multifunções. A escolha ideal para as famílias modernas.

Feito com materiais especiais, este electrodoméstico é extremamente fácil de utilizar, resistente e seguro.

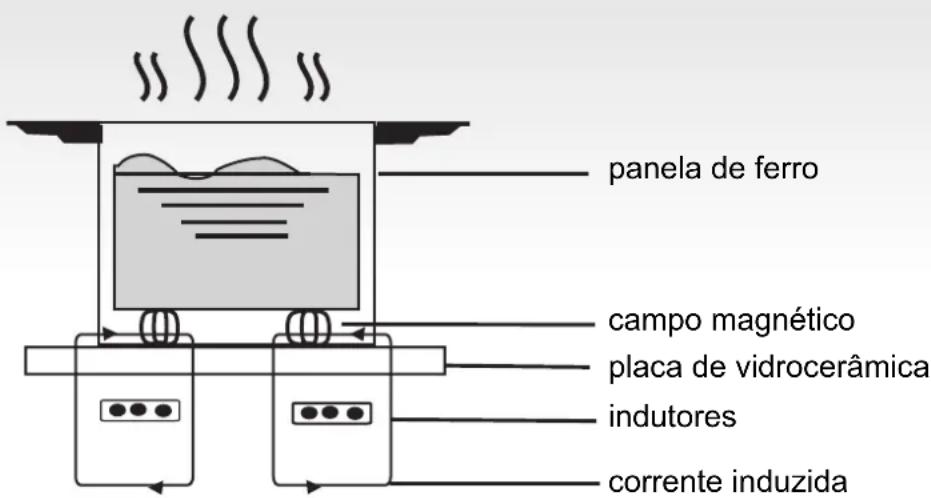

A placa de indução é constituída por uma bobina de indução, uma placa de material ferromagnético e um sistema de controlo. A corrente eléctrica gera um campo electromagnético potente à volta da serpentina, produzindo uma série de ondas que geram o calor que é depois difundido pela superfície da placa.

Segurança

Esta placa é destinada a uso doméstico.

Preocupados em melhorar constantemente os nossos produtos, reservamo-nos o direito de os alterar para que acompanhem a evolução técnica.

- Protecção contra sobreaquecimento

Um sensor de temperatura verifica constantemente a temperatura dentro da placa. Quando se regista uma temperatura superior à do nível de segurança, a placa desliga-se automaticamente.

Sinalização de objectos em contacto com a placa

Quando o diâmetro da panela colocada sobre o disco for inferior a 80 mm, se a panela em causa for não magnética (como por exemplo as panelas de alumínio) ou ainda, em caso de abandono de pequenos utensílios (como facas, garfos ou chaves) sobre a placa, o sistema disparará um sinal sonoro automaticamente, durante cerca de 1 minuto. Se o problema persistir, a placa entra automaticamente em standby.

Aviso de calor residual

Quando a placa for utilizada durante um período de tempo prolongado, há que ter em conta que a placa se mantém com calor residual durante algum tempo. Assim, a letra "H" no display aparece, para avisar que é necessário manter-ser afastado da placa.

Autodesactivação como protecção

A autodesactivação é outra função de segurança da sua placa de indução. Activa-se automaticamente se a placa for deixada acesa. Os tempos predefinidos para desactivar automaticamente a placa do fogão variam em função do nível de potência utilizada e vêm indicados no quadro abaixo:

Nível de potência	A zonde cozedura desliga-se automaticamente após
1-3	8
4-6	4
7-9	2

Quando a panela é retirada do disco no fim da cozedura, a placa de indução não pode parar o aquecimento imediatamente, desligando-se apenas depois do sinal sonoro tocar durante 1 minuto.

Muito importante:

Pessoas com pacemaker devem utilizar este electrodoméstico sob orientação do seu médico.

Instalação

Seleção do equipamento de instalação

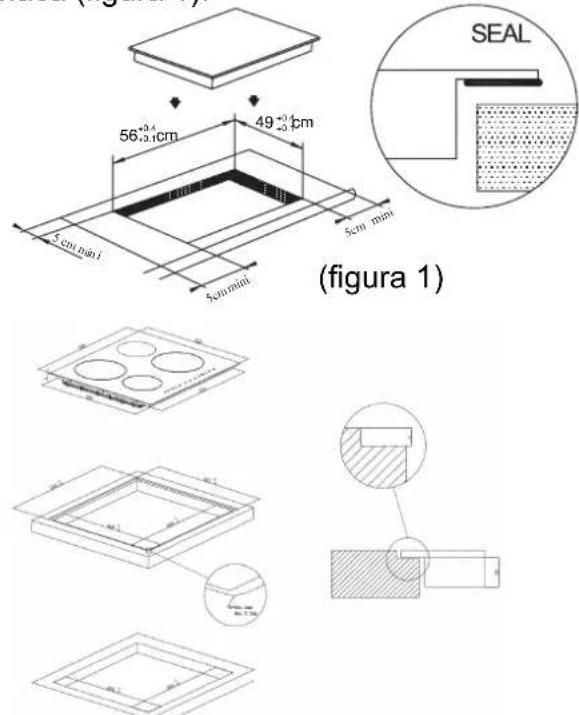

1. Fure o tampo da banca segundo as medidas indicadas na figura. Para uma instalação correcta é necessário deixar um espaço de, pelo menos, 5 cm à volta do furo. Verifique se a espessura do tampo de suporte da placa do fogão é, pelo menos, de 30 mm e se o material que o constitui é resistente a temperaturas altas, a fim de evitar deformações por radiação do calor da placa (figura 1).

Instalação nivelada: praticável somente se o forno não estiver instalado sob o balcão

1. Verifique sempre se a placa de indução está bem fixada na sua base de fixação e se o ar que entra e sai circula perfeita e livremente (figura 2).

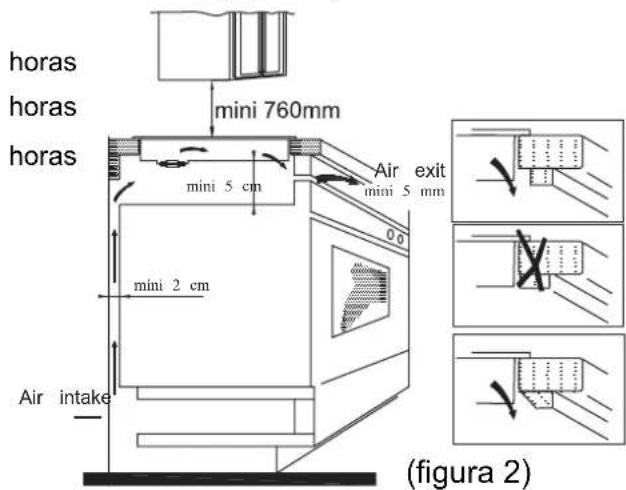

Nota: A distância mínima de segurança entre a placa e o eventual armário colocado superiormente deve ser de, pelo menos, 760 mm.

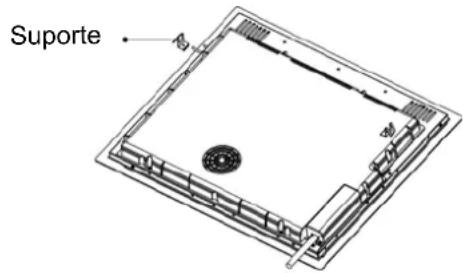

1. Após colocar a placa na posição de montagem, fixe-a à banca com quatro suportes (conforme figura). A seguir, ajuste cada um dos suportes segundo a espessura do tampo da banca.

Advertências

1) A placa de indução tem de ser instalada por pessoal qualificado. Não faça a instalação sozinho.
2) A placa de indução não pode ser montada em frigoríficos, congeladores, máquinas de lavar louça ou secadores de roupa.
3) A placa de indução deve ser instalada de modo a garantir a melhor irradiação de calor possível.
4) A parede e a área por baixo da placa de indução têm de ser resistentes ao calor.
5) Para evitar danos, a película de cola entre a placa do fogão e a superfície de fixação também tem de ser resistente ao calor.

4. Ligações eléctricas

A ligação da placa do fogão à rede eléctrica deverá ser feita por pessoal qualificado e respeitando as normas em vigor. Os vários modos de ligação da placa estão indicados na figura 3.

Voltagem	Cblagem
380-415V 3N~
	Castanho Preto Azul Amarelo/Verde
220-240V~
	Preto Azul Amarelo/Verde Castanho e

Verifique se a instalação eléctrica da sua casa é provida de uma ligação à terra eficaz segundo as normas e disposições de lei. A ligação à terra è obrigatória.

O fabricante declina toda e qualquer responsabilidade por eventuais danos provocados a pessoas ou coisas decorrentes do não cumprimento desta norma.

Se o aparelho for desprovido de ficha de ligação à corrente eléctrica, aplique no cabo uma ficha normalizada com capacidade para aguentar a carga indicada na placa de características do aparelho em questão.

Se desejar uma ligação à rede eléctrica fixa, será necessário intercalar entre o aparelho e a rede um dispositivo de corte omnipolar com distância mínima entre os contactos de 3 mm.

Se o cabo eléctrico estiver danificado ou a precisar de ser substituído, é necessário que a operação seja feita por pessoal especializado.

O cabo não pode ser dobrado ou esmagado.

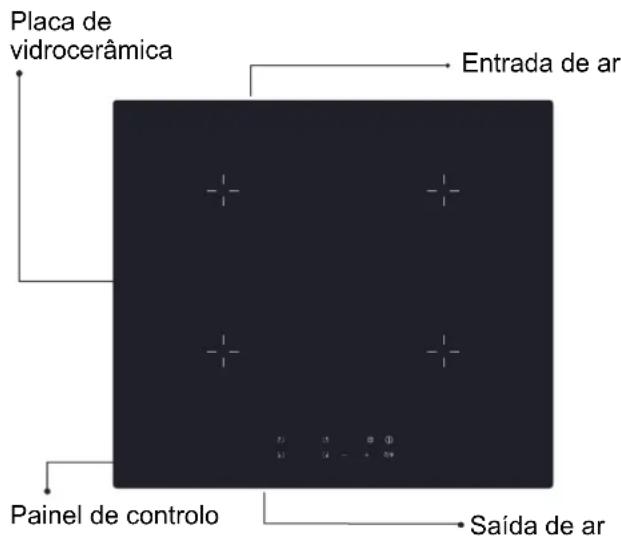

Descrição da placa de indução

Esquema do painel de controlo

1. Controlos de seleção das zonas de indução

2. Controlos de regulação da Potência/Temporizador

3. Controlo Bloqueio dos Botões/Pausa

4. Controlo ON/OFF (LIGAR/DESLIGAR)

5. Controlo temporizador

Instruções para utilização

Preparação antes de utilizar:

Imediatamente após a ligação, a placa emite um sinal sonoro e todos os indicadores luminosos começam a piscar durante 1 segundo, indicando que a placa de indução está em standby.

Instruções de funcionamento

Após pressão do botão “ON/OFF”, todos os indicadores luminosos mostram o símbolo “-”. Seleccione a zona de cozedura em que colocou a panela. O indicador luminoso do nível de potência da zona seleccionada começa a piscar. Prima, então, as teclas “+” ou “-”. O display indicará 5 como valor standard. Regule o nível de potência desejado com as teclas “+” ou “-”.

Premindo as teclas “+” e “-” simultaneamente, as programações anteriores serão anuladas e a zona da placa de indução desligada.

Ver quadro da pág. 121 para informações sobre a potência específica de cada zona de cozedura da placa de fogão.

Nota: Após pressão da tecla "ON/OFF", a placa de indução permanece em standby se não se fizer nenhuma operação no prazo máximo de 1 minutos.

Função TIMER

Premindo a tecla TIMER, o indicador começa a piscar no display. É, então, possível definir o tempo. Utilizando as teclas “+” e “-” o utilizador poderá definir o tempo, de 1 a 99 minutos. Premindo a tecla “+”, o tempo aumentará progressivamente, de 1 minuto. Premindo a tecla “-” diminuirá também, progressivamente, de 1 minuto. Quando o tempo exceder o valor máximo, de 99 minutos, o timer regressa automaticamente a 0. Premindo as teclas “+” e “-” ao mesmo tempo, o indicador regressa ao valor 0.

Confirmação da função TIMER

1. Seleccione o nível de potência da zona de cozedura desejada, prima a tecla "timer" e defina o tempo.
2. Depois do timer ter piscado durante cerca de 5 segundos, o tempo definido fica automaticamente confirmado.
3. A seguir à programação do tempo, prima a tecla “TIMER” para verificar se programou, efectivamente, o tempo desejado.
4. Quando o "Timer" é confirmado, aparece um ponto no canto inferior direito do nível de potência da zona selecionada.

Cancelamento da função TIMER

Mantenha premida a tecla “timer” durante 5 segundos, para cancelar a função definida anteriormente. O display indicará 0.

Modo de segurança

Para assegurar a segurança de crianças, a placa de inducã possui um dispositivo de bloqueio.

Para bloquear: pressione a tecla "Interlock", a placa entra em modo "Interlock", no relógio surgem as letras "Lo". As outras teclas est não desactivadas excepto a tecla "ON/OFF".

Desbloquear

Pressione a tecla "Interlock" durante 2 segundos e a placa voltará ao seu funcionamento normal. letras "LO". As outras teclas est ?o desactivadas excepto a tecla "ON/OFF".

Modo de impulso

Tocar no controle de seleção da zona de aquecimento e, em seguida, tocar em “+”. Certifique-se de que o ecrã mostra “9”.

Tocar de novo no botão “+”, o indicador de zona mostra “b” e a potência atinge o Máx

Tocar no botão “-” para cancelar a função de Impulso, em seguida a zona de cozedura voltará para a sua regulação original.

Tocar nos controlos “-” e “+” juntos. A zona de cozedura é desligada e a função de Impulso é cancelada automaticamente.

- A zona de cozedura regressa para a sua configuração original após 5 minutos

Nota: Recomenda-se que a sucção do exaustor seja ligada alguns minutos antes da cozedura e desligada alguns minutos após o fim da cozedura.

Modo de Pausa

• Pode fazer uma pausa no aquecimento em vez de desligar a placa.
• Quando se liga o modo de Pausa, todos os controlos exceto o ON/OFF são desativados

Inserir o modo de pausa
Tocar no controlo de bloqueio/pausa. Todos os indicadores	mostrarão “11”
Para desbloquear os controlos
Tocar no controlo de bloqueio/pausa.

Quando a placa se encontra no modo de pausa, todos os controlos ficam desativados exceto ON/OFF ①, sendo possível ligar a placa de indução com o controlo ON/OFF em caso de emergência.

Função de Gestão de Energia

• É possível definir um nível máximo de absorção de energia para a placa de indução, escolhendo até diferentes faixas de potência.
• As placas de indução são capazes de se limitar automaticamente para trabalhar em nível de potência mais baixo, para evitar o risco de sobrecarga.

Entrar na Função de Gestão de Energia

Ligue a placa, em seguida, pressione ao mesmo tempo o “+” (timer) e bloqueio dos botões.

O indicador do temporizador mostrará "P5" o que significa potência nível 5. O modo padrão está em 7,0Kw/ 7,1Kw.

Para mudar para outro nível

Pressione +/- do temporizador. Existem 5 níveis de potência, de "P1" a "P5". O indicador do temporizador apresentará um deles.

"P1": a potência máxima é 2,5Kw.
"P2": a potência máxima é 3,5Kw.
O indicador do temporizador mostrará "P5" o que significa potência nível 5. O modo padrão está em 7,0Kw/ 7,1Kw.
"P3": a potência máxima é 4,5Kw.
"P4": a potência máxima é 5,5Kw.
"P5": a potência máxima é 7,0Kw/ 7,1Kw.

Confirmação e Saída da Função de Gestão de Energia

Pressione simultaneamente + (timer) e bloqueio dos botões para confirmação.

Agora a placa será desligada.

Seleção dos recipientes de cozinha para cozinhar

sertã de ferro panela de aço inoxidável tacho de ferro fervedor de ferro

chaleira de aço inoxidável esmaltado caçarola esmaltada frigideira de ferro

1. Há múltiplos recipientes indicados para utilização em cozedura na placa de indução. Esta placa de indução permitir-lhe-á identificá-los e testá-los, aplicando um dos métodos seguintes:

Coloque a panela sobre a zona de cozedura. Se no indicador desta zona de cozedura aparecer referido um nível de potência, significa que a panela é utilizável mas se, em vez disso, começar a piscar o símbolo "U", é sinal de que a panela não é própria para utilizar em placa de indução.

1. Coloque um íman na panela. Se houver atracção entre os dois elementos, significa que a panela é própria para cozedura em placa de indução.

Nota: O fundo do recipiente terá de conter materiais que permitam condução magnética.

A panela deverá ter base plana e diametro superior a 14 cm.

1. Use recipientes cujo fundo tenha um diâmetro suficientemente grande para cobrir a demarcação da zona de cozedura. A utilização de um recipiente com um diâmetro ligeiramente superior ao da zona de cozedura assegura uma utilização o mais eficiente possível da energia. Já a utilização de um recipiente com um diâmetro inferior ao da zona de cozedura implica uma eficiência de utilização da energia aquém da óptima. Além disso, recipientes com um diâmetro inferior a 140 mm poderão não ser detectados pela placa.

Limpeza e manutenção

A superfície da placa de indução pode ser limpa, segundo um dos processos indicados no quadro abaixo:

Tipo de sujidade Como limpar Material a utilizar na limpeza
Pouco sujo Molhar com água quente e depois secar Esponja
Muito sujo	Molhar com água quente e secar com uma esponja abrasiva própria para vidrocerâmica	Esponja especial para vidrocerâmica
Incrustações	Deitar vinagre branco sobre a incrustação e limpar depois com um pano macio, ou utilizar um detergente específico.	Folha adesiva específica para vidrocerâmica
Açúcar, plástico ou alumínio fundido	Para remover os resíduos, utilizar um raspador próprio para vidrocerâmica (para proteger o vidro, é preferível utilizar produtos à base de silicone)	Folha adesiva específica para vidrocerâmica

Nota: Antes de qualquer operação de limpeza, desligue sempre o aparelho da rede eléctrica.

Avarias e soluções

Em caso de anomalia, a placa de indução activa automaticamente as suas funções de protecção e dispara os códigos de protecção correspondentes:

Problema Causa possível Solução
F0/F1/F2 Avaria da ventoinha Contactar o fornecedor
F3-F8 Avaria no sensor de temperatura Contactar o fornecedor
E1/E2 Tensão eléctrica anómala	Verificar se há corrente eléctrica. Após a verificação, ligar de novo o aparelho
E3/E4 Temperatura anómala Verificar a panela
E5/E6 Irradição de calor insuficiente	Ligar de novo o aparelho depois de arrefecido

Esta uma lista das avarias mais comuns.

Não desmonte a placa de indução por si, para evitar perigos e não provocar danos maiores.

SERVIÇO DE ASSISTÊNCIA A CLIENTES

Antes de chamar o serviço de Assistência Técnica

Se o aparelho não funcionar, aconselhamos:

— Verificar se a ficha está bem adaptada na tomada de corrente;
— Verificar o quadro de avarias indicado acima.

Se não conseguir localizar a causa do problema de funcionamento:

desligue o aparelho, não lhe mexa e chame o Serviço de Assistência Técnica.

Declaração especial

Todo o conteúdo deste manual foi submetido a cuidadosa verificação. No entanto, o fabricante declina toda e qualquer responsabilidade por erros ou omissões na impressão.

Além disso, numa eventual revisão do Manual de Instruções, o fabricante reserva-se o direito de introduzir eventuais alterações técnicas, sem qualquer aviso prévio. O aspecto e cor do equipamento correspondem aos do produto actual.

ATENÇÃO!: Não eliminar este produto como resíduo doméstico. É necessário que seja recolhido separadamente, para submeter a tratamento especial.

Este electrodoméstico está marcado de acordo com a Directiva Europeia 2012/19/CE sobre eliminação de resíduos de equipamentos eléctricos e electrónicos (REEE).

Respeitando as directivas impostas sobre a eliminação deste produto, contribuirá para prevenir potenciais efeitos negativos para o meio ambiente e a saúde que, diversamente, poderiam decorrer da sua eliminação inadequada.

Este símbolo aplicado no produto indica que não pode ser eliminado como resíduo doméstico normal e que tem de ser levado a um centro de recolha selectiva próprio para reciclagem de equipamentos eléctricos e electrónicos.

Para mais informações sobre o tratamento, eliminação e reciclagem deste produto, contacte os serviços municipalizados locais ou dirija-se à loja onde comprou o aparelho.
