Tipo de produto	Placa de cozedura vitrocerâmica
Marca	Hoover
Modelo	HH64FC
Número de zonas de cozedura	4
Potência máxima	Até 7,2 kW (conforme configuração)
Alimentação	220-240 V ~ 50/60 Hz (monofásico, bifásico ou trifásico)
Tipo de comando	Tátil
Gestão de potência	Sim (ajustável de 2,5 kW até potência máxima)
Temporizador	Sim (até 99 minutos)
Bloqueio para crianças	Sim
Segurança contra transbordamento	Sim
Desligamento automático	Sim
Indicador de calor residual	Sim (exibição « H »)
Zona dupla/tripla	Sim (conforme a zona)
Função ponte	Sim
Material da superfície	Vitrocerâmica
Limpeza	Detergente específico e raspador
Instalação	Embutível, com junta de vedação
Cabo de alimentação	H05V2V2-F (secção variável)
Proteção elétrica	Disjuntor multipolar recomendado
Garantia	2 anos
Reparabilidade	Serviço pós-venda Hoover

Perguntas frequentes - HH64FC HOOVER

Como ajustar a gestão de potência?

Nas 30 segundas subsequentes à ativação da placa, toque na tecla Menos durante 5 segundos. Utilize as teclas Mais e Menos para ajustar a potência máxima entre 2,5 kW e a potência máxima. Valide tocando simultaneamente em Mais e Menos durante 5 segundos.

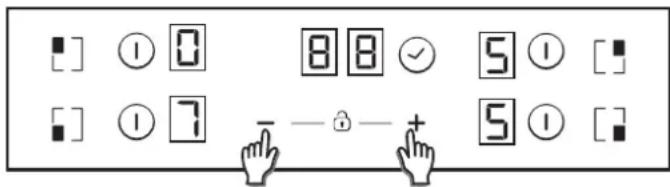

Como ativar o bloqueio para crianças?

Pressione simultaneamente as teclas « + » e « - ». O ecrã exibe « Lo ». Para desativar, repita o mesmo procedimento. O bloqueio é ativado automaticamente 15 minutos após o desligamento total.

O que fazer em caso de exibição « F0 »?

Desligue e religue o cabo de alimentação. Se o erro persistir, contacte o serviço pós-venda.

Como limpar a placa de cozedura?

Utilize um detergente específico para vitrocerâmica. Friccione com um pano macio. Para manchas persistentes, raspe com um raspador mantido a 30° em relação à superfície. Nunca utilize produtos abrasivos ou esponja muito húmida.

Por que as zonas de cozedura não aquecem?

Verifique se os tachos têm fundo chato e cobrem completamente a zona. Certifique-se de que o painel não está bloqueado. Verifique os fusíveis e o disjuntor.

Como utilizar o temporizador?

Selecione uma zona de cozedura ativa (nível > 0). Prima a tecla do temporizador. Utilize as teclas « + » ou « - » para ajustar o tempo (máx. 99 min). O temporizador inicia automaticamente.

Como ativar a função ponte?

As duas zonas devem estar desligadas. Selecione uma das zonas e prima a tecla ponte. As duas zonas acendem e ajustam-se em conjunto com as teclas « + » e « - ».

O que significa a exibição « H »?

« H » indica calor residual: a zona ainda está quente após desligar. Não tocar. A exibição desaparece quando a temperatura desce abaixo dos 65°C.

Como instalar a placa de cozedura?

A instalação deve ser efetuada por um profissional qualificado. Respeite as distâncias mínimas (55 mm da parede, 700 mm acima). Utilize a junta de vedação fornecida. Fixe com as patas de fixação.

Que utensílios utilizar?

Utilize tachos de fundo chato, pesado e diâmetro adequado à zona. Prefira aço inoxidável com fundo sanduíche. Evite alumínio fino, ferro fundido e vitrocerâmica.

MANUAL DE UTILIZADOR HH64FC HOOVER

1. Proteção do ambiente 47
   2.Instalacao 47
   3.Ligaço eltrica 47
   4.Conselhos de utensilios de cozinha. 49
   5.Uso. 49
   6.Limpeza e manutencao. 51
   7.Resolucao de problemas 52
   8.PoS-tratamento. 52

SISALTO

FI

TURVALLISUUSOHJEET 53

1. COLLEGAMENTO ELETTRICO

A	B	C	D
A	B	C	D

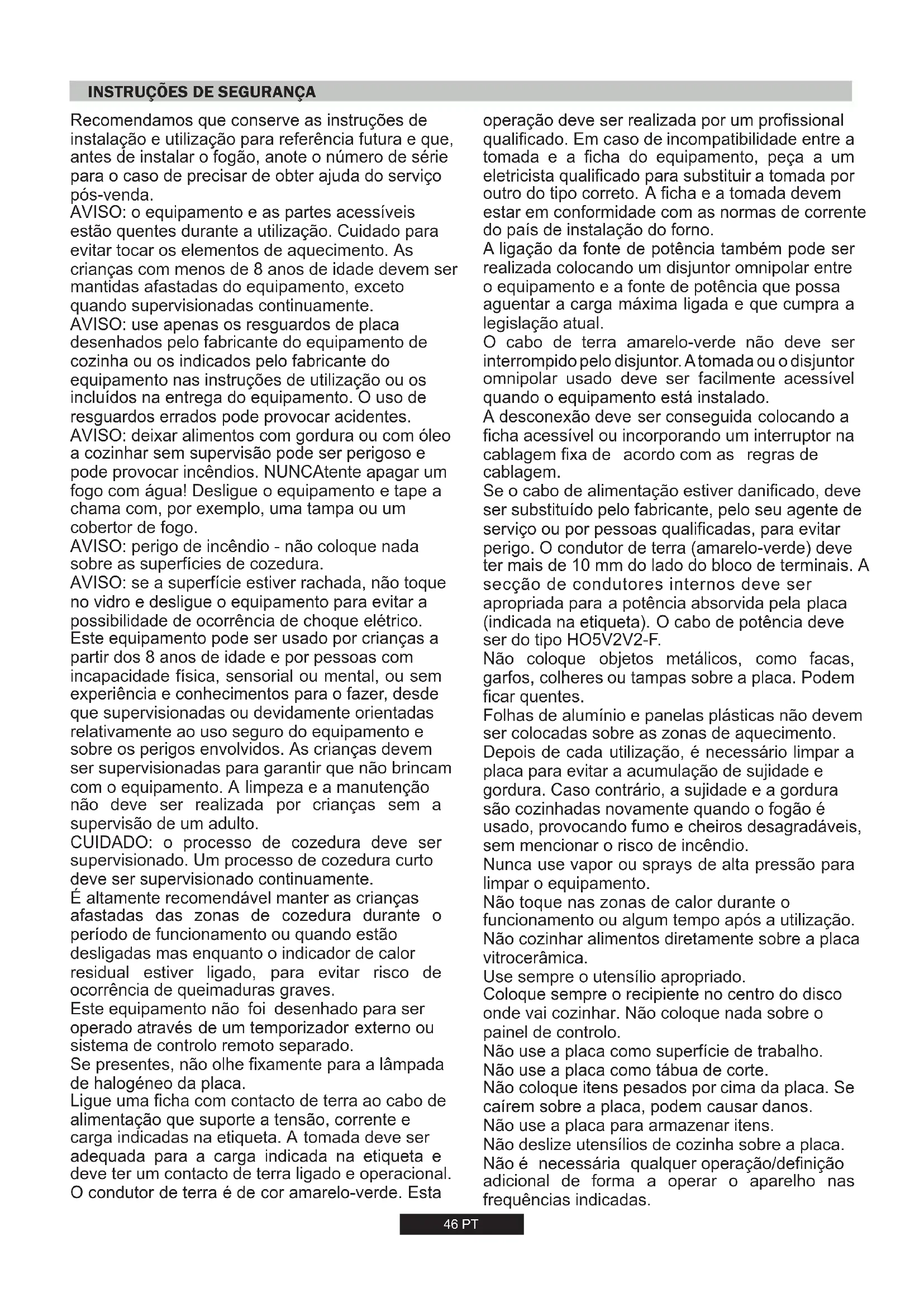

Recomendamos que conserve as instruções de instalação e utilizesação para referencia futura e que, antes de instalar o fogão, anote o número de série para o caso de precisar de obter ajuda do service pos-venda.

AVISO: o equipamento e as partes acessveis estao quentes durante a utilizacao. Cuido para evaporar tocar os elementos de aquecimento. As crianças com menos de 8 anos de idade devem ser mantidas afastadas do equipamento, exceto quando supervisionadas continuamente.

AVISO: use apenas os resguardos de placas desenhados pelo fabricante do equipoamento de cozinha ou os indicados pelo fabricante do equipoamento nas instruções de'utilização ou os incluídos na entrega do equipoamento. O uso de resguardos errados pode provocar acidentes.

AVISO: deixar alimentos com gordura ou com oleoa a cozinho sem supervisao pode ser perigoso e pode provocar incendios. NUNCAtente apagar um fogo com agua! Desligue o equipamento e tape a chama com, por exemple, uma tampa ou um cobertor de fogo.

AVISO: perigo de incério - não colque nada sobre as superficies de cozedura.

AVISO: se a superficie estiver Rachada, não toque no vidro e desluge o equipamento para fazer a possibídia de correção de如何去ear. Este equipamento pode ser usado por crianças a partir dos 8 anos de idade e por pessoas com incapacidade fisica, sensorial ou mental, ou sem experiência e conheçimentos para o fazer, desde que supervisionadas ou devidamente orientadas relativamente ao uso seguro do equipamento e sobre os perigos envolvidos. As crianças devem ser supervisionadas para garantir que não brincam com o equipamento. A limpeza e a manutenção não deve ser realizada por crianças sem a supervisão de umadulto.

CUIDADO: o processo de cozedura deve ser supervisionado. Um processo de cozedura curto deve ser supervisionado continuamente.

E altamente recomendavel manter as crianças afastadas das zonas de cozedura durante o periodo de functimento ou quando está desligadas mas quando o indicator de calor residual estiver ligado, para fazer risco de correrc�cia de queimaduras graves.

Este equipamento não foi desenhado para ser operado através de um temporizador externo ou?).
sistema de controlo remoto separado.

Se presentes, não olhe fixamente para a lampada de halogeneo da plac.

Ligue uma ficha com contacto de terra ao cabo de alimentacao que suporte a tensao, corrente earga指示a na etiqueta. A tomada deve ser adequaca para a cargo indicaa na etiqueta e deve ter um contacto de terra ligado e operacionl. O conductor de terra é de cor amarelo-verde.Esta

operação deve ser realizada por um profissional qualificado. Em caso de incompatuldade entre a tomada e a ficha do equipamento, peça a um eletricista qualificado para substituir a tomada por除外 do tipo correto. A ficha e a tomada devem estar em conformidade com as normas de corrente do País de instalação doorno.

A ligação da fonte de potência también pode ser realizada colocando um disjúnitor omnipolar entre o equipamento e a fonte de potência que possaacular a cargá Tmaxima ligada e que cumpra alegiseração atual.

O cabo de terra amarelo-verde não deve ser interrompido pelo disjuntor. A tomada ou o disjuntor omnipolar uso deve ser fácilmente acessivel quando o equipamento está instalado.

A desconexão deve ser consuguida colocando a ficha acessevel ou incorpando um interruptor na cablagem fixa de acordo com as regras de cablagem.

Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, pelo seu agente de的服务 ou por pessoas qualificadas, para fazer perigo. O conductor de terra (amarelo-verde) deve ter mais de 10 mm do lado do Bloco de terminais. A coisa de conduções internos deve ser apropriadna para a potência absorvida pela plac (indica na etiqueta). O cabo de potência deve ser do tipo HO5V2V2-F.

Não coloque objetos metalicos, como facas, garfos, colheres ou tampas sobre a plac. Podem ficar quentes.

Folhas de alúnio e panelas plácicas não devem ser colocadas sobre as zonas de aquecimento.

DepoS de cada Utilização, é necessário limpar a placar para fazer a accumulação de sujidade e gordura. Caso contrário, a sujidade e a gordura são cozinhadas novamente quando o fogão é usado, provocando fumo e cheiros desagradáveis, sem mentionar o risco de incério.

Nunca use vapor ou sprays de alta pressão para limpar o equipamento.

Não toque nas zonas de calor durante o funcimento ou algo um tempo antes a utilização. Não cozinhar alimentos diretamente sobre a placá vitrocerámica.

Cologne sempre o recipienté no centro do disco ond e vai cozinho. Não coloque nada sobre o pailen de controlo.

Não use a placacomo superficiedetrabalho.

Não use a placacomo tabua de corte.

Não coloque itens pesados por cima da plac. Se cairem sobre a plac, poder causar danos.

Não use a placapara armazenar itens.

Não deslize utensílios de cozinha sobre a plac.

Não é necessária qualquer operação/definição adiçional de forma a operar o aparecido nas frequências indicadas.

1.PROTEÇÃO DO AMBIENTE

Este equipamento está marcado de acordo com a Diretiva Europeia 2012/19/UE sobre Resíduos Elétricos e Equipamento Eletrónico (REEE). O REEE contentesubstantias polentes (que pode ser perigosas para o meio ambiente) e componentes báscios que podem ser reutilizados. É importante que os REEE sejam submetidos a tratamentos especialicos, para remover e eliminar inadequamente todos os polentes e recuperar e

reciclar todos os materiais.

As pessoas desempenham um papel importante para garantir que os REEJa não representam um problema ambiental; é essential que sejam cumpridas algumas regras baciais:

• Os RREE nenão devem ser tratados como lixo dométrico.
• Os REEE devem ser entregaes nos pontos de recolha adequados administrados pelo municipio ou por entreprises registadas. Em muitos paises, para grandes REEE, pode estar disponible a recolha domestica.

Em muitos País, quando compra um aparheiro novo, o antigo pode ser devolido ao retalhista que deve proceder a sua recolha gratuitoamente, numa base de um-para-um, desde que o equipamento sera de tipo equivalente e tenha as mesmas funções do equipamento novo fornecido.

2. INSTALLAÇAO

A instalacao de um aparecido homesteado é uma operacao complicada que, se não for realizada corretoamente, pode afetar seriamente a segurarca de bens, proprietaes ou pessoas. Por esta razao, deve ser realizada por uma persona profissionalmente qualificada de acordo com as normas tecnicas.

Caso esta recomendação está ignorada e a instalação está realizada por uma pessoa não qualificada, o Fabricante declina qualquer responsabilitadpor qualquer falha的技术a do aparelho, resultante ou não em danos em bens ou propriedades ou que possa provoc ferimentos em pessoas ou animais.

Depois de removada a embalagem, certificque-se de que o equipamento não está danIFICado; caso contrario, contacte o revendedor ou o service pos-venda do fabricante.

Certifique-se de que o mobiliário onde o equipamento sera instalado e todos os molestos nas proximasoes nao fabricados com materiais que podem supporar temperatas altas (min 100^)

Além disso, todos os laminados decorativos devem ser fixos com cola de alta resistência.

O equipamento pode ser instalado num mover embutido no modo "Padrao" (vide a figura 1) ou "Embutida" (vide a figura 2).

Aespressura do tempo deve ser entre 25 e 45 mm.

Note: As dimensoes do perimetro interior são as vezes para a instalacao padrão

Deixe uma distância de,elo menos,55 mm entre a plac e a parede traseira e de,leo menos,150 mm entre a plac e o mover vertical ou paredes laterais. Se for instalado um movel acima da plac, a distância minima requireida é de 700 mm.

Ao instalar um exaustor por cima da plac, consulte os requisitos de instalacao especificos para o exaustor, embaro em qualquer caso, a distancia entre a plac e o exaustor nao possa ser inferior a 700~mm (vide a figura 3)

Se a parte inferior da placá estiverAdjacente a uma area normalmente acessivel para operações de manutenção ou limpeza, deve ser colocado um separator 20mm abaixo da parte inferior da placa. (vide a figura 4)

Não deve colocar um Separator se instalar umorno por baixo da plac, e a distancia minima entre a parte inferior da plac e o forn o não deve ser inferior a 10mm .Nao instale fornos sem arrefecimento debaixo esta plac e instale o fornçoageminicosamente os requisitos de instalacao do mesmo. (vide a figura 5)

É fornecida com a placá una junta vedante estanque. Coloque a junta vedante em volta do fundo da placá conforme a descrição e confirma de que fica devidamente ajustada para fazer qualquer fuga para os moveis de apoio. (vide a figura 6)

Fixação normal:

• Retire os clipes de fixação do saco de acessórios e aparafuse-os na posicao indicada na caixa inferior. (Não aperte os parafudos de forma a bloquear os clipes, que devem mover-se livrente) (vide a figura 7)

• Insira a placá na posão central de corte.

• Rode os clipes e aperte-os completeness. (vide a figura 8)

Fixação rapiada: (Dependendo do Modelo)

Retire quatre molas do saco de accesarios e aparafuse-as na caixa inferior como≧mostrado na figura. (vide a figura 9)

Centre e insira a plac.

Pressione os lados da placaté ficar bem apoiadas em todo o seu perimetro. (vide a figura 10)

INSTALAÇÃO EMBUTIDA

Depois de verificar se a posicao da placé é a correta, preencha o espaço entre a bancada e a placá com um adesivo de silicone. Aplique uma camada de silicone com um raspador ou com um dedo humedecido com água e sabão antes de se formar.

Não use a placá até a camada de silicone estar completenesse seca. (vide a figura 11)

3. LIGACAO ELETRICA

"A instalacao deve estar em conformidade com as normas e as diretivas." O fabricante declina qualquer responsabilitadper qualquer dano que possa ser causado por uso inadequado ou não incorreto.

AVISO: O fabricante não pode ser responsabilizzato por nenhum incidente ou pelas consequencias que possam surgir durante o uso de um aparelho não ligado à terra ou ligado a uma terra cuja continuidade é defeituosa.

Antes de qualquer operacao eletrica, verifie a tensione de alimentacao aparestada no contour eletrico, o ajuste do disjuntor, a continuidade da ligationao a terra para a instalacao e se o fusivel o adequado.

A ligação eletrica à instalação deve ser realizada de acordo com a potência nominal do equipamento; isto deve ser feito atraves de um interruptor limitador omnipolar.

Se o equipamento tiver uma tomada, esta deve ser instalada de forma a que fique accesivel.

O fio amareló/verde do cabo de alimentação eletrico deve ser ligado ao terra dehos terminais da alimentação eletrica do equipamento.

Para qualquer pergao sobre o cabo de alimentacao, consulte o Servico pos-venda ou um technician qualificado.

Se a placu estiver equipada com o cabo de alimentacao, deve ser ligada a uma fonte de alimentacao de 220-240 V entre fase e neutro.

No entanto, é possivel ligar a placà:

Trifásico 220-240 V3

Trifásico 380-415 V2N

Para realizar a nova ligação, siga as instruções abaixo:

Antes de fazer a ligation, certifique-se de que a instalação está protegida por um fusivel certo e que está equipada com cabos de uma secção suficientemente grande para alimentar o equipamento normalmente.

Vire a plac, lado do vidro contra a bancada, com cuidado para proteger o vidro.

Abra a tampaPGA ordem seguinte:

• Desaparafuse o grampo de cabo "1";
• Encontre as duals quias localizadas nos lados;
• Coloque a lamina de uma chave de parafusos plana na fronte de cada quia "2" e "3" e pressione;
• Retire a tampa.

Para libertar o cabo de alimentacao eltrica:

• Remova os parafusos que seguram o Bloco de terminais que content
  as barras de derivacao e os conduutores do cabo de alimentacao;
• Puxe para fora o cabo de alimentacao

Operações a realizar para fazer uma nova ligação:

• Seleciono o cabo de alimentacao de acordo com as recomendaoes na tabela;
• Passe o cabo de alimentacao pelo grampo;
• Descarne a extremidade de cada conductor do cabo de alimentacao circa de 10mm ,considerando o comprimento solicitado do cabo para a ligation ao bloco de terminais;
• De acordo com a instalação e com a ajuda de barras de derivação
  que deveria ter recuperado na primeira operacao, fixe o conductor como aparecido no grfico;
• Fixe a tampa;
  -Aparafuse o grampo de cabo.

Nota: certificque-se de que os parafudos da placacde bornes estao apertados.

Operações a realizar para fazer uma nova ligação:

-Seleciono o cabo de alimentacao de acordocom as recomendaoes na tabela;
- Passe o cabo de alimentacao pelo grampo;
- Descarne a extremidade de cada conductor do cabo de alimentacao cerca de 10 mm, considero o comprimento solicitado do cabo para a ligation ao Bloco de terminais;
- De acordo com a instalacao e com a ajuda de barras de derivacao quedeeria ter recuperado na primarya operacao, fixe o conductor comopresentado no gratico;
- Fixe a tampa;
-Aparafuse o grampo de cabo.

ATENÇA:

Se for necessário substituir o cabo de alimentação, ligue o fio de acordo com as seguições cores/códigos:

AZUL	Neutro	(N)
CASTANHO	Tensão	(L)
AMARELO-VERDE	Terra	(⊕)

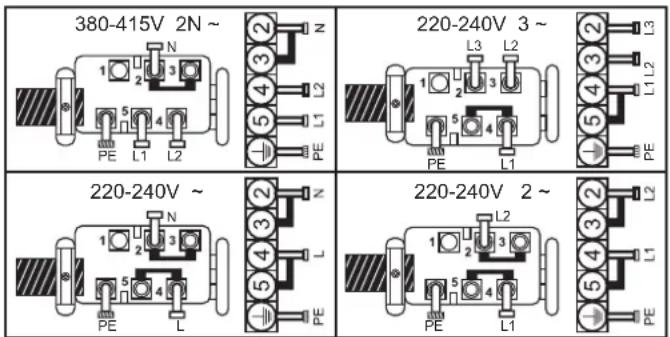

Ligação aos terminais no Bloco terminal

	ESQUEMA "1-6"	ESQUEMA "7"
MONOFÁSICO ou TRIFÁSICO 220-240 V~
Cabo HO5V2V2F	3x2,5 mm²	3x4 mm²
TRIFÁSICO 220-240 V3~
Cabo HO5V2V2F	4x1,5 mm²	4x1,5 mm²
TRIFÁSICO 380-415 V2N~
Cabo HO5V2V2F	4x1,5 mm²	4x1,5 mm²

N = Neutro PE = TerraL1 / L2 / L3 = Fase

4. CONSELHOS DE UTENSILIOS DE COZINHA

Usar utensildos de cozinha de boa qualidade é importante para encontrar o melhor desempenso da sua plac.

• Use sempre utensílicos de cozinha de boa qualidade com bases perfeitamente planas e espessas: O uso deste tipo de utensílicos de cozinha impedira pontos quentes que fazem com que os alimentos se agarrem. Panelas e tachos em metal espesso proporcionam uma distribuição uniforme do calor.
• Certifique-se de que a base do recipiente está seca: Ao enchcer as panelas com liquidos ou ao usar uma que tenha estado guardada no frigorífico, assegure-se de que a base da panela está completenessse月以来 de colocar sobre a placata. Isto ajuda a evaporar manchar a placata.
• Use panelas cujo diametro sera grande o suficiente para cobrir completenessa superficie do disco: O tamanho da panela nao deve ser inferior ao da area de aquecimento. Se for ligeiramente mais larga a energia sera utilizesc con sua maxima eficiencia

AESCOLHADAS PANELAS - as seguições informações nãoaabdar a escolher utensilios de cozinha que garantem um bom desempenho. Aço inoxidável: Altamente recomendado. Especialmente bom com uma base chapeada tipo sanduíche. A base sanduíche combina os beneficiços do aço inoxidável (aspeto, durabilitadé estatuldade) com as vantageiros do aluminio ou do cobre (conduçao de calor, distribuição de calor uniforme).

Alúnio: Recomendam-se utensilios pesados. Boa conducividade. Os residuos de alúnio aparecem por vezes na forma de riscos na placá, mas podem ser removidos se forem limpos imeditamente. Devido ao seu baixo ponto de fusão, não pode ser uso alúnioAGO.

Ferro fundido: Utilizavel, mas não recomendado. Desempenho fraco. Pode arranhar a superficie.

Fundo de cobre / faianca: Recomendam-se utensilios pesados. Bom desempenho, mas o cobre pode deleiar residuos que podem aparecer como riscos. Os residuos podem ser removidos, desde que a placar sera limpa de immediato. Não deixe estasANELAS ferver e evaporar ate a secura. O metal sobraquecido pode fundir-se na placar de vidro. Uma panela em cobre sobraquecia deixa residuos que mancham permanentemente a placar.

Porcelana / esmalte: Bom desempenho apenas com uma base fina, suave e plana.

Vidro cerámico: Não recomendado. Desempenho frac. Pode arranhar a superficie.

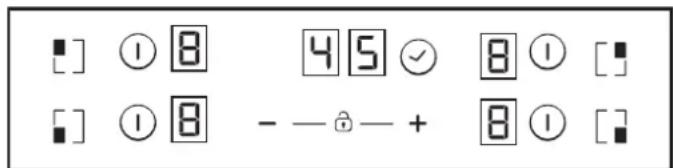

5. USO

Através da função "Gestão de potência" outilizarodeajustar apotência maxima que pode ser alcancada pelaplaca. Afunção de gestão de potência está apenas disponible durante os primeiros 30segundosaposessigaraplacia.Existe inclusiva a possibíldade de repetir esteajuste desligandoe ligandoa ficha. Atravésdoajuste da potência maxima permitida,aplaciaajustaautomacamenteadistribuçao nasvariaszonasdecozedura de forma aqueste limitenunca seraexcedido;comavantagem adiñconal de se poderrirsimultaneamentetodasaszonassem problemasde sobrecarga.

O cliente pode definir a potência Tmaxa da placu entre 2,5 kW e a potência relacionada maxima da placu (isto pode ser alterado de acordo com o Modelo) (por exemple, se a potência Tmaxa da placu for 7,2 kW, o;nível de potência Tmaxo para o ajuste é entre 2,5kW e 7,2kW).

Na alta da compra, a placà está definida para a potência Tmaxima. Depois de ligar o aparecido à correnteétrica, dentro de 30 segundos pode definir o[nével de potência com base nos pontos ilustrados em baixo:

1.-Ligue a plac

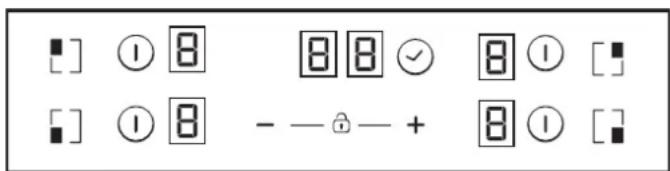

2.- Deixe o controlo tátil terminar o seu processo de inicialização.

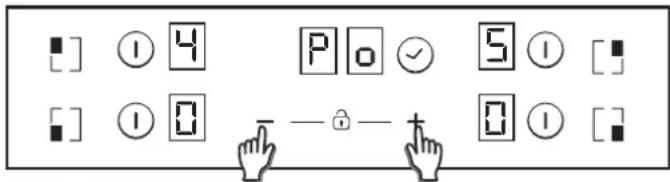

3.- Antes de passarem 30 segundos toque durante 5 segundos na tecla " - ".
4 - Depois deste momento aparece esta mensagem no visor.

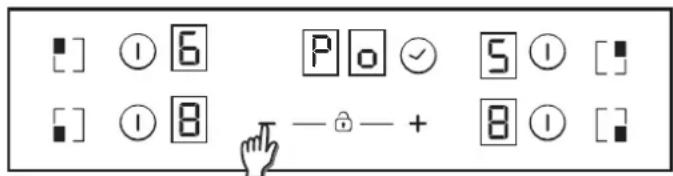

5 - Utilizando a tecla 'Mais' e a tecla "Menos" pode ajustar-se o valor de gestão de potência. Neste exemple entre 6500 e 2500w. quando o valorrequiredo está selecionado,toque ao mesmo tempo na 'tepla Mais' e na tecla 'Menos' durante 5段时间.

6 - Quando este processo está terminado, ouve-se um sinal sonoro longo e dá-se um reset. O processo de arranque é novamente gerado.

7 - DepoS do processo de arranque, no visor do temporizador, aparece a gestao de potencia ECO.

Apos isso, o controlo tátil não permite nenhuma combinação que possa excesser este limite Eco

Para LIGAR um disco, toque em qualquer zona de aquecimento durante 400 ms. É ouvido um sinal sonoro longo e o valor "0" aparece na zona do visor do disco respetivo, indicando oível de potência.

1) Se o visor aparecer a posicao 0, desiga automaticamente antes 10 segundos e emite o som da sequencia de DESLIGARessa zona.
2) Se existir uma indentação de calor residual no visor que está LIGADO, mas na potência 0, aparece um "0" intermitente.
3) Se a função de bloqueio estiver ativa, não é possivel LIGAR uma zona.

Para DESLIGAR um disco, toque na zona de aquecimento durante 1,2 segundo. São emitidos 3 sons curtos e a letra "H" éPRESENTada no visor da zona desligada seagate existir calor residual. A zona sera DESLIGADA.

1) Se o visor aparecer a posicao 0, desliga automaticamente antes 10 segundos e emite o som da sequencia de DESLIGAR dessa zona.
2) Se existir uma indentação de calor residual no visor que está DESLIGADO, mas aparece um "H" até que arrefeca completeness.
3) Como que a funcao de bloqueio esteja ativa, é possivel DESLIGAR uma zona.

Se apenas um disco estiver ativo e este estiver desligado, são ouvidos 4 sons curtos,indicando que a placac está desligada.

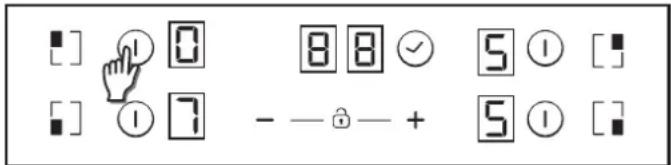

Selecionar uma zona

Quando a zona está LIGADA, a iluminação produzida é de menor intensidade para as zonas não selecionadas que está LIGADAS.

Se apenas uma zona estiver LIGADA, por defeito esta zona ja está的选择ada, sem que sera necessário pressionar rapidamente (150 ms) a tecla de seleção.

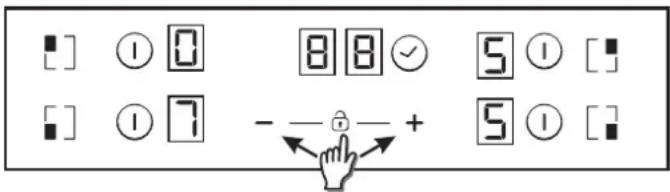

Aumentar/diminuir o niveau de potência

Com uma pressão curta nas teclas +ou',,aumenta ou diminui o digito da potência nas zones selecionadas: 0-1-2-3...9-P

1. Pressões mais longas nas teclas + ou -, aumento/diminui o nivel de potência mais rápidamente. Com um aumento rápido, a potência vai até ao nival 9, e para uma potência maiança, é necessária outras pressão curta na teça+. Não é emitido nenhum som com o aumento/diminuição rápido do nival de potência.
2. Depois de atingido o nivel de potencia P, pressionar a tecla + novamente não altera o nivel de potência para 0. Depois de atingido o nivel de potencia 0, pressionar a tecla novamente não muda o nivel de potencia para P.
3. Com uma zona LIGADA no[nével de potência 0, se a zona estiverque, o 0 fica intermitente. Após 10 segundos, o 0 desaparece dando lugar à letra "H", que aparece fixa no visor.

Com uma pressao curta nas teclas +ou :,augente ou diminui o digito da potencia nas zonas selecionadas: 0-1-2-3...9-P

1. Pressões mais longas nas teclas + ou -, aumento/diminui o;nivel de potência mais rapidamente. Com um aumento rápido, a potência vai até ao;nivel 9, e para uma potência mais alta, é necessária另外一个 pressão curta na teça+. Não é emitido nenhum som com o aumento/diminuição rápido do nivel de potência.

2. DepoS de atingido o nivel de potencia P, deposar a tecla + novamente não altera o nivel de potencia para 0. DepoS de atingido o nivel de potencia 0, deposar a tecla novamente não muda o nivel de potencia para P.

3. Com uma zona LIGADA no nível de potência 0, se a zona estiverque, o 0 fica intermitente. Após 10 segundos, o 0 desaparece dando lugar à letra "H", que aparece fixa no visor.

4. Quando um disco é selecionado e as teclas '+e' - são tocadas ao mesmo tempo, oível de potência passa para '0', mas o disco permanece selecionado durante 10 seguros. Se o disco tiver sido temporizzato, o temporizador é DESLIGADO. Em muitos casos estação so ocorre dependendo da configuração do controlo tátil. Os exemplos segunte são apenas informativos. A experiencia pessoal irá fazer adaptar estas configurações ao seu gosto e hábitos pessoasis.

Opção de Bloqueio de Crianças

Esta ação é executada quando as teclas '+' e '- forearm tocadas em simultâneo.

Assim, sempre que uma tecla é tocada, os visores aparecem aleiça "L" durante 2 segudos e o disco permanece no mesmo estado. Para desativar o Bloqueio de Crianças, siga o mesmoprocesso explicado anteramente. De seguida, é emitido um sinal sonoro curto e os visores exibem a leiça "n".À placac permanece desbloqueada.

Nota: Um bloqueio de crianças automatico é ativado 15 minutos depuis da placar estar totalmente desligada.Esta funcao pode ocorro automaticamente, embarra sera necessario programa-la. Consulte a secao de Configurações do Utilizador.

Zonas duplas/triplas

Para LIGAR o anel de extensão dupla, é necessário que a zona principal associada já se encontrar LIGADA e oível de potência indicado deve ser superior a 0.

8.1-LIGAR zona dupla
1^ Pressione brevemente a tecla para LIGAR o anel de extensions. O LED sobre a tecla da extensions LIGAse ainda não estiver LIGADO.
2^ Pressione brevemente a tecla para DESLIGAR o anel de extensao. E emitido um som curto(before de cada pressao na tecla da extensao.
8.2-LIGAR zona tripla
1^ Pressione brevemente a tecla para LIGAR o 1^ anel de extensions. O LED 1 sobre a tecla da extensions LIGA se o anel da extensions estiver
LIGADO (LED esquerdo no caso da zona tripla, LED do centro e unicno no caso de zona dupla)
2^ Pressione brévamente a tecla para DESLIGAR o 2^ anel de extensão. 2 Os LED sobre a tecla de extensiono LIGAM se os 1^ e 2^ anel de extensiono estiverem LIGADOS
3^ Pressione brevemente a tecla de extensions para DESLIGAR o 1^ e o 2^ anel de extensions.

E emitido um som curto(before de cada pressao na tecla da extensao.

Funcao de ponte

A ponte so pode ser ativada quando antes os discos estao desligados.. Um disco da ponte foi selecionado, para ativar a funcao ponte e necessario tocar na tecla ponte
É emitido um sinal sonoro e o LED da zona acende se a zona estiver ativada.Ambosos discos ponte serao selecionados em simultaneo.
Depois dos discos selecionados, se o;nivel de potencia nao for o;nivel de desejado, regule com as teclas ^+ e-.
Ambos os visores dos discos ponte apareceram o mesmo;nivel de potência.Afunção termina:
- Se a tecla ponte for tocada no modo de configuração
- Se o'utilizar選擇ar o nível de potência "0"

Segurarca de transbordamento

Algo (um objeto ou um liquido) pressiona qualquer tecla durante mais de 5 segundos. São emitidos 2 sons curtos + 1 som longo a cada 30 segundos quando a tecla estiver a ser pressionada. A plac DESLIGA.[ ]

Este*simbolo mantém-se intermitenteuponoOBJECTO não for retirado ou oliquido limpo e seco.

Temporalizador

Auveo Temporizador poder ser ativada na tecla propria ou tocando simultaneamente as teclas ^ + e-.

Em eles os casos, o disco deve ser selecionado e seu niven de potencia deve ser superior a 0.

Duas opções differs:

O controlo tátil tem a sua OWNa exibicão do temporizador (veja a figura acima)

1) Com as teclas "+" ou "-" o tempo do temporizador pode ser的选择ado. Sem sinais sonoros na mudança de hora.
2) Pressionar em simultaneo as teclas "+" do temporizador para que este sera cancelado (ir para 00).
3) Se as teclas "+" ou "-" do temporizador forn mantidas pressionadas durante o tempo TBD, ocorre uma configuração<rapida.
4) Ao definir o tempo do temporizador, é possivel passar de "00" para "99" com a tecla "-e de "99" para "00" com a tecla "+"
5) Tempo máximo de 99 horas.
6) Quando o tempo tiver decorrido e a placar estiver a apitar, pressione qualquer tecla e o alarme e a sequencia do digito terminam.
7) É possívelaabastur o tempo do temporizador quando thisa executar um programação anterior.
8) A potência da zona temporizada pode ser modificada sem alterar a programação do temporizador.
9) O ultimate minuto é exibido em segundos (Para Variantes apenas visiveis se inserida a programação do temporizador durante o ultimate minuto da contagem regressiva)
10) Pressionar a tecla Temporizador sem qualquer zona seleccionada e quando nenhuma zona estiver a ser temporizada, não faz nada.
11) Pressionar a tecla Temporizador sem qualquer zona selecionada e quando mitas zonas está a ser temporizadas, o tempo exibido nos digitos muda de forma rotativa e minha hora em que a exibicao de energia tem o punto decimal LIGADO.
12) Alternatively, a potência (5s) e (0,5s) é exibido na zona que está a ser temporizzato.

O tempo restante é exibido nos digitos reservados para o temporizador Se varías zonas foram temporizadas, o tempo restante menor é exibido e o punto decimal épresentado na zona correspondente.

Indicator de calor residual (em discos radiantes -> calculado)

Podem ser usados osleasedosindicadores para indicaçãodo"calor residual".Com este proposto pode ser definido um horario:Tempo de aquecimento restante = f (nivel de potencia, tempo defunacionamento).

Enquanto a temperatura na superficie do vidro da placar for superior a 65 oC (valor teorico), esta condição sera≧mostrada no visor associado com um "H".

Para gerar una temperatura acima de 65^ , um disco deve estar em funciona por tempo determinado, dependendo este tempo do nthelde potencia.Depoisdessettetempo terexpired,oaviso de calor residual sera lostrado quando o disco estiver desligado.

Segurarca Automática Desligada

Se o;nvel de potência não for alterado durante um determinado tempo, o disco correspondente desliga-se automaticamente.

O tempo máximo em que um disco pode ficar ligado depende do navel de cozedura selecionado.

Power level	Max. time on (hours)
1	10
2	5
3	5
4	4
5	3
6	2
7	2
8	2
9	2
P	2

NOTA: se uma situação de sobreaquecimento ocorro durante a operação dos níveis de potência mais altos, o controlo da Placa irá fazer automaticamente o nível de potência para proteger a placar contra o sobreaquecimento.

6. LIMPEZA E MANUTENÇÃO

• Antes de realizar qualquer trabalho de manutenção na plac, deixa a refecer.
• Devem ser usados apenas os produits, (cremes e raspadores) desenhados especialmente para superficies ceramicas de vidro. Podem ser adquiridos em lojas da especialidade.
• Evite derrames, poised qualquer coisa que caia sobre a superficie da placàtica rapidamente queimada e dificulta a limpeza.
• É aconseilhavel manter longe da placà todas as substantáncias que são suscétiveis de derreter, como itens de plástico, acúcar ou produits à base de acúcar.

MANUTENCAO:

• Coloque algunos gotas do produits de limpeza especializzato na superficie da plac.
• Esfregue todas as manchas com um pano macio ou com papel de cozinha ligeiramente humido.
• Limpe com um pano macio ou papel de cozinha seco até a superficie estar limpa.

Sealgumas manchas nao sairem:

• Coloque mais algumas gotas do produits de limpeza especializado na superficie.
• Passe um raspador, segurando-o num angulo de 30^ contra a plac, ate que as manchas desaparecam.
• Limpe com um pano macio ou papel de cozinha seco até a superficie estar limpa.
• Repita a operação, se necessário.

ALGUMAS SUGESTÖES:

A limpeza frequente deixa uma camada protetora que é essencial para evitar riscos e desgaste. Certifique-se de que a superficie está limpa antes de usar a placu novamente. Para remover as MARCAS deixadas pela água, use algumas gotas de vinagre branco ou sumo de limão. De seguida, limpe com papel absorvente e algumas gotas de liquido de limpeza especializzato.

A superficie de cerámica de vidro resiste acos riscos dos recipientes de cozedura de dato plano, embara sera sempre melhor levantar-los quando os passar de uma zona para outras.

NB:

Nao use uma esponja mucho molhada.

Nunca use uma faca ou uma chave de parafusos.

Um raspador com uma lamina de barbear não danifica a superficie, desde que sera mantido num angulo de 30^

Nunca deixe um raspador com uma lamina de barbear ao alcance das crianças.

Nunca use produits ou pós abrasivos.

A estrutura metalica: Para limpar com segurar a estrutura metalica, lave com agua e sabão, enchagine e(before seque com um pano macio.

Qualquer alteracao na cor da superficie vitroceramica nao afeta o functiimento ou a estabilitdade da superficie. Estas descoloracoes são principalmente resultado de residuos de alimentos queimados ou do uso de panelas fabricadas em materiais como aluminio ou cobre; estas manchas são difices de remover.

7. RESOLUÇÃO DE PROBLEMAS

As zonas de cozedura não fervem ou apenas fritam lentamente

Use開放 panelas com fundo plano. Se consiguiar ver alguma luz entre apanela e aplaça, a zona não está a transmitir calor corretemente.

O[fundo da panela delve cobrir completeness o diametro da zona的选择ada.

A cozedura é muito lenta

Estão a ser usadas panelas inadequadas. Use apenas utensílos de fundo plano, que são pesados e tem um diamétro igual ao da zona de cozedura.

Pequenos ricos ou abrasoes na superficie do vidro da plac

A limpeza realizada não é a recomendada ou as panelas tem o fundo aspero; particulas como grados de areia ou sal entre a placu e o fundo da panela. Consulta a secção "LIMPEZA"; certifique-se de que os fundos das panelas estao bem limpos antes de usar e utilize apenas panelas comundo plano. Os riscos podem diminuiir se for feita a limpeza corretemente.

Marcas de metal

Não deslize panelas de alúnio sobre a plac. Consulte as recomendações de limpeza.

Usa os materiais corretos, mas as manchas persistem. Use uma lamina de barbear e consulta a secção "LIMPEZA".

Manchas escuras

Use uma lâmina de barbear e consulte a secção "LIMPEZA".

Superficies claras na plac

Caramelização ou plástico fundido na placá.

Consulte a secção "LIMPEZA".

A placanãofuncionaoucertaszonasnãofuncionam

As derivações não estápositionadas corretamente na placatedeterminais.

Verifique se a ligação está feita e se o poinel de controlo está bloqueado. Desbloqueie a plac.

A placanão desliga.

O paine l de controlo esta bloqueado.Desbloqueie a plac.

Frequência das operações on/off para zones de cozedura

Os ciclos on-off variam de acordo com o;nivel de calorrequiredo:

• Nivel baixo: tempo de operação curto,

• Nível alto: tempo de operação longo.

A placanão estáafuncionar.

Verifique a condição dos fusíveis/disjuntores no local. Confirme não ocorreu uma falha de energia.

A plac desligou-se sozinha.

O interruptor principal (tecla ON/OFF) foi acidentalmente tocado ou está algo objeto em cima de alguma tecla. Ligue novamente a unidade sem que nenhum objeto se encontrar sobre o teclado. Digite as configurações novamente.

Exibe F enumeros

Se aparecer um F e他们在no visor, a unidade detetou uma falha. Aabela segunte lista as ações a fazer para corrigir o problema.

8. POS-TRATAMENTO

Antes de contactar um Engenheiro de Servico, confirme o segunte:

—Aficha está corretamente inserida e ligada;

Se a falha não poder ser identificada, désigne o equipoamento - não lhe mexa - contacte o Centro de Assistência Técnica. O equipoamento é fornecido com um certificado de garantia que assegura que o mesmo sera reparado gratamente no Centro de Assistência Técnica.

Visor do disco	Falha Ação
F0	Erro no software do controle tátil.	Se ocorrê umerro, desígue evolte a ligar aplaça àfonte de alimentação. Se oerro persistir, contacte o的服务o pós-venda. Se oerro aparecer de repente durante ofunçãoamento normal, contacte o的服务o pós-venda.
Fc	A zona de controle tátil está muito quente e desíligou todos os discos.	Aguarde até a temperatura descer. Aplaça funçioná automaticamente quando a temperatura atingir um valor normal.
Ft	O sensor de temperatura do controle tátil pode estar danificado.	Aguarde até a temperatura descer. Se a mensagem persistir quando a temperatura atingir o valor ambiente, contacte o的服务o pós-venda.
FE	O sensor de temperatura do controle tátil pode estar danificado.	Aguarde até a temperatura descer. Se a mensagem persistir quando a temperatura atingir o valor ambiente, contacte o的服务o pós-venda.
Fb	Sensibilidade excessiva em qualquer tecla.	Confirma se aplaça está montada corretamente. Certifique-se de que as teclas tocam corretramente a superficie de videotro.
FU / FJ	Erro do teclado de segurança	Esteerro é umaverification automatística do teclado. Desaparece quando averification automatística volta para um valor seguro. Se oerro persistir, contacte o的服务o pós-venda.
FA	Erro do teclado de segurança	Esteerro é umaverification automatística do teclado. Desaparece quando averification automatística volta para um valor seguro. Se oerro persistir, contacte o的服务o pós-venda.
FC / Fd	Erro do teclado de segurança	Esteerro é umaverification automatística do teclado. Desaparece quando averification automatística volta para um valor seguro. Se oerro persistir, contacte o的服务o pós-venda.
Fr	Erro de segurança do controlador de relé	Algum dos controladores de relé pode estar com algoim problema. Desígue aplaça da fonte de alimentação, aguarde um minuto e ligue-a novamente. Se oerro persistir, contacte o的服务o pós-venda.

SAFETY INSTRUCTIONS

O fabricante não sera responsavel por quaisquer imprecioses resultantes de impressao ou transcricao de erros contidos na presente brochura. Reservamonos ao direito de efectuar alteracoes aos produits, conforme necessario, incluindo as taxas de consumo, sem prejuizo das caracteristicas relacionadas com a seguranca ou funci onamento.

FI
