Tuotetyyppi	Akkukäyttöinen liimapistooli (tiivistyspistooli)
Merkki	Panasonic
Malli	EY3641
Virtalähde	Li-ion-akku 14,4 V (malli EY9L41)
Akun kapasiteetti	3,3 Ah
Työntöpaine	4410 N (450 kgf)
Kokonaispituus (max)	884 mm
Kokonaispituus (min)	560 mm
Paino (akun kanssa)	2,75 kg
Moottori	14,4 V DC
Akun tyyppi	Litiumioni (Li-ion)
Laturi	EY0L80
Latausaika (käyttövalmis)	45 minuuttia
Latausaika (täysi)	60 minuuttia
Yhteensopivuus	Patruunat ja makkarapatruunat
Nopeudensäätö	Kyllä, pyörivä annostelunopeuden säädin
Pysäytystoiminto	Katkaisija 0-asennolla
Turvallisuus	Automaattinen pysäytys jos akku kuuma; oikosulkusuojaus
Huolto ja puhdistus	Kuiva, pehmeä liina; älä käytä liuotinta
Lisävarusteet	Makkara-adapteri (ref. EY9X013E10)
Takuu	Katso mukana toimitettua takuukorttia
Ympäristönormit	Direktiivit 2002/96/EY ja 2006/66/EY

Usein kysytyt kysymykset - EY3641 PANASONIC

Kuinka asetan akun pistooliin?

Kohdista akun ja pistoolin merkinnät, liu'uta akku paikalleen kunnes se lukittuu. Irrottaaksesi paina etupuolella olevaa vapautuspainiketta.

Kuinka käytän pistoolia patruunoiden kanssa?

1) Leikkaa suuttimen kärki haluttuun kokoon. 2) Vedä hammastanko kokonaan taakse. 3) Poista makkara-adapteri. 4) Asenna putkituen, aseta patruuna. 5) Laita suutin ja etukansi takaisin. 6) Työnnä hammastankoa kunnes se koskettaa.

Kuinka säätää annostelunopeutta?

Käännä annostelunopeuden säädintä (K) sormella työn aikana. Nopeudet muuttuvat helposti jatkuvasti.

Mitä tehdä, jos akku on liian kuuma ladattavaksi?

Laturi näyttää vilkkuvaa oranssia merkkivaloa osoittaen akun olevan kuuma. Anna sen jäähtyä; lataus alkaa automaattisesti, kun lämpötila on normaali.

Millaista akkua käytetään?

Käytä vain tähän työkaluun suunniteltua Panasonic-akkua, malli EY9L41 (Li-ion 14,4 V). Älä käytä muita akkuja.

Kuinka puhdistaa pistooli?

Pyyhi työkalu kuivalla, pehmeällä liinalla. Älä käytä kosteaa liinaa, liuotinta, bensiiniä tai muita haihtuvia liuottimia. Jos tiivistysainetta tarttuu hammastankoon, poista se ennen kuin se kovettuu.

Mitä tehdä, jos pistooli ei toimi normaalisti?

Pysäytä työkalu välittömästi ja tarkista, ettei siinä ole tukosta. Jos ongelma jatkuu, ota yhteyttä valtuutettuun jälleenmyyjään saadaksesi apua.

Kuinka säilyttää akkua?

Säilytä Li-ion-akkua lataamatta sitä käytön jälkeen optimaalisen käyttöiän saavuttamiseksi. Vältä liiallisia lämpötiloja ja metalliesineitä. Aseta akun kansi aina takaisin paikalleen irrottamisen jälkeen.

Mikä on suurin työntöpaine?

Työntöpaine on 4410 N (vastaa 450 kgf). Tämä mahdollistaa tiivistysaineiden tehokkaan työntämisen.

Kuinka hävittää käytetty akku?

Älä heitä akkua kotitalousjätteen sekaan. Toimita se viralliseen keräyspisteeseen kierrätystä varten Euroopan unionin direktiivin 2006/66/EY mukaisesti.

KÄYTTÖOHJE EY3641 PANASONIC

Lue ohjeet huolella ennen laitteen käyttöönottoa ja säilytä tämä käyttöohje tallessa tulevaa tarvetta varten.

Lue tämä käyttöohje huolellisesti ennen käyttöä ja säilytä se tulevaa tarvetta varten.

Lue tämä käyttöohje huolellisesti ennen käyttöä ja säilytä se tulevaa tarvetta varten.

Hakemisto

Hakemisto

Englanti: sivu 7

Saksa: sivu 16

Ranska: sivu 24

Italia: sivu 32

Kiitämme Panasonic-saumauspistoolin hankinnasta. Tämä saumauspistooli on tarkoitettu saumausaineen pursotukseen. Tässä mallissa voidaan käyttää sekä kalvotyyppiä että patruunatyyppiä. Nopeus voidaan säätää työn mukaan.

II. LISÄÄ TURVALLISUUSMÄÄRÄYKSIÄ

1) Pidä mielessä, että tämä työkalu on aina toimintakunnossa, koska sitä ei tarvitse kytkeä pistorasiaan. 2) Pidä huoli, että solmiosi tai vaatteiden hihat eivät pääse kiertymään hammastankoon. 3) Lopeta työkalun käyttäminen, jos havaitset jotakin epätavallista. 4) Latauksen aikana lataaja saattaa lämmetä hiukan. Tämä on normaalia. Älä lataa akkua liian kuumana. 5) Laite ei sovellu pienten lasten tai muutoin harkintakyvyltään vajaavaisten henkilöiden käyttöön ilman valvontaa. 6) Pieniä lapsia on valvottava, jotta he eivät leiki laitteella.

VAROITUS:

• Älä käytä muita kuin Panasonic-akkuja, jotka on suunniteltu tämän ladattavan työkalun käyttöön.
• Älä hävitä akkua polttamalla äläkä saata sitä alttiiksi kuumuudelle.
• Älä kiinnitä akkuun nauloja, älä kolhi, pura sitä äläkä yritä muuttaa sen rakennetta.
• Älä anna metalliesineiden koskettaa akkuliittimiä.
• Älä kanna äläkä säilytä akkua paikassa, jossa on nauloja tai muita metalliesineitä.
• Älä lataa akkua kuumassa paikassa, kuten avotulen lähellä tai auringonpaisteessa. Akku saattaa kuumentua liikaa, syttyä palamaan tai räjähtää.
• Lataa akku aina sen omalla laturilla. Muulla laturilla lataaminen saattaa aiheuttaa akun vuotamista, ylikuumenemista tai akun räjähtämisen. Kun akku on irrotettu työkalusta tai laturista, pane aina akun kansi paikalleen. Muuten akun liittimet saattavat mennä oikosulkuun, jolloin seurauksena on tulipalovaara.

Saumauspistoolin valmistelu

Noudata patruunaa / kalvopakkausta koskevia ohjeita.

III. KOKOAMINEN

Akun asettaminen tai poistaminen

TÄRKEÄ HUOMAUTUS:

Ennen kuin laitat akun laitteen sisään, varmista että työkalun käyttökytkin toimii asianmukaisesti ja palaa "OFF"-asentoon vapautettaessa.

1. Akun asettaminen paikalleen (Kuva 1). Laita sijoitusmerkit kohdakkain ja pane akku paikalleen.
2. Siirrä akkua kunnes se lukkiutuu paikalleen.
3. Akun poistaminen (Kuva 2)

Vapauta akku painamalla edessä olevaa painiketta.

Patruunan asentaminen

Patruunoiden käyttö

1) Leikkaa irti suuttimen kärki kohdasta, joka sopii työhön. (Kuva 3) 2) Vedä mäntä kokonaan taakse. (Kuva 4) 3) Ruuvaa massasäiliö irti kotelosta ja irrota kalvopakkaus hammastangosta. (Kuva 5) 4) Asenna massasäiliö koteloon, irrota etukansi massasäiliöstä ja aseta patruuna paikalleen. (Kuva 6)

5) Aseta suutin ja asenna etukansi massasäiliöön. (Kuva 7) 6) Paina hammastankoa, kunnes se koskettaa patruunaa. (Kuva 8)

Kalvopakkausten käyttö

1) Leikkaa irti suuttimen kärki kohdasta, joka sopii työhön. (Kuva 3) 2) Vedä mäntä kokonaan taakse. (Kuva 4) 3) Ruuvaa massasäiliö irti kotelosta. 4) Ruuvaa kalvopakkaus männän pesään. (Kuva 9)

HUOMAUTUS

Varmista, että mäntä pyörii sujuvasti. 5) Asenna massasäiliö koteloon, irrota etukansi massasäiliöstä ja aseta kalvopakkaus paikalleen. (Kuva 10) 6) Aseta suutin ja asenna etukansi massasäiliöön. (Kuva 11) 7) Paina hammastankoa, kunnes se koskettaa kalvopakkausta. (Kuva 12)

IV. TOIMINTA: Saumauspistoolin käyttäminen

1) Tartu kahvaan kiinni ja pidä samalla massasäiliöstä toisella kädellä. (Kuva 13) 2) Pane suutin vakoon ja purista sitten kytkintä (L). Hammastanko liikkuu eteenpäin. 3) Massasäiliötä voidaan pyörittää. Tämä tekee työskentelyn entistä helpommaksi vaikeissakin olosuhteissa. 4) Aseta hammastangon nopeus työn mukaan. Käyttönopeussäädintä (K) sormella pyörittämällä on helppo vaihtaa nopeutta työskentelyn aikana.

TÄRKEÄ HUOMAUTUS:

• Muista lukita liipaisin ("0" asento) lopetettuasi.

Nopeudensäätö

5) Kara vetäytyy hieman, kun liipasin vapautetaan, jottei ainetta valu hukkaan.

TÄRKEÄ HUOMAUTUS:

• Ainetta voi valua, jos suuttimen aukko on pieni tai kun käytetään erityisen pehmeitä tiivistysmassoja. 6) Voit vetää liipaisimesta toistuvasti saadaksesi pienen määrän massaa. Kun vedät liipaisimesta toistuvasti sekunnin välein, hammastanko liikkuu eteenpäin hitaasti eikä vetäydy takaisin.

Koville massoille

• Lämmitä saumausmassaa, kunnes se on pehmeää.
• Pienennä nopeus käyttönopeussäätimellä. Leikkaa suuttimen kärki suuremmaksi. (Kuva 14)

TÄRKEÄ HUOMAUTUS:

• Varmista, että etukansi on kiristetty tiukasti ennen käyttöä.
• Älä koske hammastankoon, jotta sormesi eivät jää puristuksiin.
• Käytä työkalua vain siihen tarkoitukseen, johon se on suunniteltu, äläkä käytä sitä pitkään ilman taukoja, sillä tiivistyspistooli saattaa vaurioitua tai patruuna saattaa jumiutua. Älä laita patruunaa sisään, jos se on märkä tai jos tiivistysmassa on kovettunut.
• Jos työkalua käytetään pitkiä aikoja, moottori saattaa ylikuumentua. Sen vuoksi suosittelemme, että kytket sen pois päältä silloin tällöin.
• Syttyvien aineiden käyttö puhdistukseenkaan ei ole sallittua.

[Akku]

Akun oikea käyttö

Li-ioniakku (EY9L41)

• Jotta li-ioniakku kestäisi mahdollisimman pitkään, pane se säilöön käytön jälkeen lataamatta sitä.

Kun akku ladataan, varmista, että akkulaturin liittimissä ei ole vieraita aineita kuten pölyä tai vettä. Jos liittimistä löytyy vieraita aineita, puhdista liittimet ennen akun lataamista.

Akkuliittimissä käytön aikana olevat vieraat aineet kuten pöly ja vesi saattavat heikentää akun käyttöikää.

Kun akkua ei käytetä, pidä se poissa metalliesineiden kuten paperiliittimien, kolikoiden, avainten, naulojen, ruuvien tai muiden pienten metalliesineiden lähettyviltä, jotka saattavat aiheuttaa liitännän liittimestä toiseen. Akkuliittimien saattaminen oikosulkuun saattaa aiheuttaa kipinöitä, palovammoja tai tulipalon. Kun käytät akkua, varmista, että työskentelypaikassa on hyvä ilmanvaihto. Kun akku otetaan pois työkalusta, pane akkukotelon kansi heti kiinni, jotta akkuliittimiin ei pääse pölyä tai likaa eikä synny oikosulkua.

Akun kestoikä

Ladattavien akkujen käyttöaika on rajoitettu. Jos käyttöaika on erittäin lyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen.

Akun kierrätys

HUOMIO:

Ympäristön suojelemiseksi ja materiaalien kierrättämiseksi akku on vietävä hävitettäväksi erityiseen keräyspisteeseen, jos sellainen on maassasi.

[Akkulaturi]

Lataus

Yleisiä huomautuksia koskien Li-ioni/Ni-MH/Ni-Cd akkuja

• Jos akun lämpötila laskee alle -10 °C (14 °F), lataus loppuu automaattisesti, jotta saadaan estettyä akun heikkeneminen.
• Käyttöympäristö: 0 °C (32 °F) - 40 °C (104 °F). Jos akkua käytetään alle 0 °C (32 °F) lämpötilassa, laitteessa saattaa ilmetä toimintahäiriöitä. Kun kylmää akkua (alle 0 °C (32 °F)) ladataan lämpimässä paikassa, on hyvä antaa akun lämmetä ennen latausta.
• Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin.
• Älä missään tapauksessa työnnä sormiasi latauspesään.

TÄRKEÄ HUOMAUTUS:

Tulipalovaaran ja akkulaturin vahingoittumisen estämiseksi:

• Älä käytä moottorin generaattoria virtalähteenä.
• Älä peitä laturin tai akkuyksikön tuuletusaukkoja.
• Irrota laturi verkosta, kun sitä ei käytetä.

Li-ioniakku

HUOMAUTUS:

Akkua ei ole ladattu kokonaan liikkeessä. Akku on ladattava ennen käyttöä.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku riittävän syvälle latauslaitteeseen. (Kuva 15)
2. Aseta sovitusmerkit vastakkain ja aseta akku laturin liittimeen.
3. Siirrä eteenpäin nuolen osoittamaan suuntaan.
4. Latauksen merkkivalo palaa latauksen aikana.

Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin katkaisee latauksen automaattisesti estäen ylilatautumisen.

• Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy. Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti.
• Latauslamppu (vihreä) vilkkuu hitaasti, kun akku on latautunut noin 80% .
• Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.
• Jos akun lämpötila on 0°C astetta tai sitä vähemmän, täysi lataus kestää tavallista kauemmin. Vaikka akku on ladattu täyteen, sen teho on noin 50% tavallisessa lämpötilassa ladattuun täyteen akkuun verrattuna.
• Jos virran merkkivalo ei syty heti, kun laturi liitetään verkkoon tai jos latauslamppu ei vilku nopeasti vihreänä tavallisen latausajan jälkeen, ota yhteys valtuutettuun jälleenmyyjään.
• Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

Ni-MH/Ni-Cd-akku

HUOMAUTUS:

Kun lataat akkupakettia ensimmäistä kertaa tai pitkällisen säilytyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akkujen koko kapasiteetti saadaan käyttöön.

Latauslaite (EY0L80)

1. Kytke laturin pistoke vaihtovirtaverkon pistorasiaan.

HUOMAUTUS:

Pieniä kipinöitä saattaa syntyä, kun pistoke kytketään verkkoon, mutta turvallisuuden kannalta tässä ei ole mitään vaarallista.

1. Paina akku riittävän syvälle latauslaitteeseen. (Kuva 16)
2. Latauksen merkkivalo palaa latauksen aikana. Kun akku on ladattu, latauksen merkkivalo alkaa vilkkua nopeasti ja laitteen sisäänrakennettu kytkin

katkaisee latauksen automaattisesti estäen ylilatautumisen.

Latausta ei tapahdu, jos akku on liian lämmin. Oranssi valmiusvalo syttyy ja palaa siihen asti, kunnes akku jäähtyy. Oranssi valmiustilan lamppu vilkkuu, kunnes akku on jäähtynyt. Lataus alkaa sitten automaattisesti.

1. Kun lataus on suoritettu, latauslamppu alkaa vilkkua nopeasti vihreänä.
2. Jos latauslamppu ei syty välittömästi sen jälkeen, kun laturi on kytketty pistorasiaan tai jos lamppu ei sammu normaalin latausajan kuluttua, pyydä neuvoa valtuutetulta jälleenmyyjältä.
3. Jos kokonaan ladattu akku asetetaan uudelleen laturiin, latauslamppu saattaa syttyä palamaan. Muutaman minuutin kuluttua latauslamppu vilkkuu jälleen nopeasti, mikä tarkoittaa, että lataus on valmis.

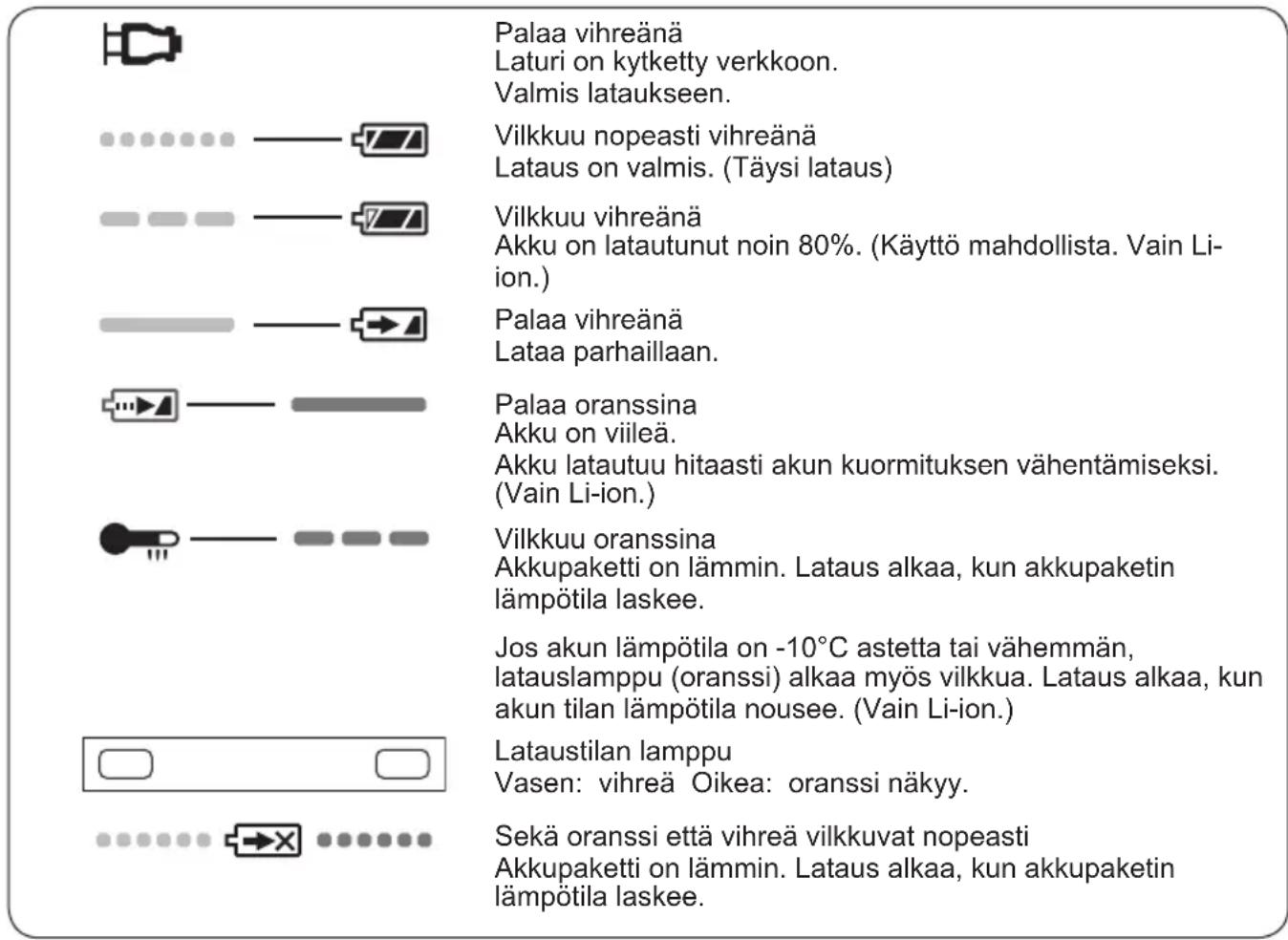

LAMPUN MERKINNÄT

Tietoja vanhojen laitteiden ja käytettyjen paristojen keräyksestä ja hävittämisestä

Cd

Nämä merkinnät tuotteissa, pakkauksissa ja/tai niihin liitetyissä dokumenteissa tarkoittavat, että käytettyä sähkö- ja elektroniikkalaitetta sekä paristoja ei tule sekoittaa tavalliseen kotitalousjätteeseen.

Vanhojen tuotteiden ja käytettyjen paristojen asianmukainen käsittely, talteen ottaminen ja kierrätys edellyttävät niiden viemistä tarjolla oleviin keräyspisteisiin kansallisten määräysten sekä direktiivien 2002/96/EY ja 2006/66/EY mukaisesti. Kun hävität tuotteet ja paristot asianmukaisesti, autat säilyttämään arvokkaita luonnonvaroja sekä ehkäisemään ihmisen terveydelle ja ympäristölle haitallisia vaikutuksia, joita vääränlainen jätteenkäsittely voi aiheuttaa.

Ota yhteys asuinkuntasi viranomaisiin, jätteenkäsittelystä vastaavaan tahoon tai tuotteiden ostopaikkaan saadaksesi lisätietoja vanhojen tuotteiden ja paristojen keräyksestä ja kierrätyksestä.

Tuotteiden epäasianmukaisesta hävittämisestä voi seurata kansallisessa lainsäädännössä määrätty rangaistus.

Yrityksille Euroopan unionissa

Lisätietoja sähkö- ja elektroniikkalaitteiden hävittämisestä saat jälleenmyyjältä tai tavarantoimittajalta.

[Tietoja hävittämisestä Euroopan unionin ulkopuolella]

Nämä merkinnät ovat voimassa ainoastaan Euroopan unionin alueella. Ota yhteys paikallisiin viranomaisiin tai jälleenmyyjään saadaksesi tietoja oikeasta jätteenkäsittelymenetelmästä.

Paristomerkintää koskeva huomautus (alla kaksi esimerkkiä merkinnöistä):

Tämä merkki voi olla käytössä yhdessä kemiallisen merkinnän kanssa. Siinä tapauksessa merkki noudattaa kyseistä kemikaalia koskevan direktiivin vaatimuksia.

V. HUOLTO

• Käytä laitteen pyyhkimiseen vain kuivaa, pehmeää kangasta. Älä käytä puhdistukseen kosteaa kangasta, tinneriä, bensiiniä tai muita helposti syttyviä aineita.
• Jos saumausainetta pääsee hammastankoon, poista se ennen kuin se kovettuu.

VI. LISÄLAITTEET

TÄRKEÄ HUOMAUTUS:

Loukkaantumisvaaran estämiseksi käytä lisäosia tai varusteita ainoastaan niille mainittuihin tarkoituksiin.

Kalvopakkaus

• EY9X013E10

Jos tarvitset apua tai tarkempia tietoja näistä lisäosista, pyydämme ottamaan yhteyden paikalliseen huoltokeskukseen.

VII. TEKNISET TIEDOT

PÄÄLAITE

Malli EY3640 EY3641
Moottori Tasavirta 14,4 V
Paine	4410 N (450 kgf, 990 lbs)
Kokonaispituus	maks. 615 mm (24-7/32") min. 424 mm (16-11/16")	maks. 884 mm (34-13/16") min. 560 mm (22-1/16")
Paino (akku: EY9L41)	2,6 kg (5,7 lbs) 2,75 k (6 lbs) g
Äniä, Tärinä Katso liite.

AKKUPAKETTI

Malli EY9L41
Akun säilytys Li-ioniakku
Akun jännite Tasavirta	14,4 V (3,6 V × 4 kennoa)
Kapasiteetti 3,3 Ah

AKKULATURI

Malli EY0L80
Teho Katso laturin pohjassa olevaa arvokilpeä.
Paino	0,95 kg(2,1 lbs)

[Li-ioniakku]

Latausaika 3	Ah	14,4 V 21,6 V	28,8 V
		EY9L40 EY9L60	EY9L80
		Käytettävissä: 35 min.	Käytettävissä: 45 min.	Käytattävissä: 55 min.
		Täysi: 50 min. Täysi:	60 min. Täysi: 70 min.

Latausaika 3,3 Ah	14,4 V 21,6 V	28,8 V
	EY9L41 EY9L6	1 EY9L81
	Käytettävissä: 45 min.	Käytettävissä: 55 min. Käytattävissä: 65 min.
	Täysi: 60 min. Täysi:	70 min. Täysi: 80 min.

[Ni-MH/Ni-Cd akku]

Latausaika		7,2 V 9,6	V 12 V 15,6	V 18 V 24 V
	1,2 Ah	EY9065	EY9080	EY9001
		EY9066	EY9086
		20 min.
	1,7 Ah		EY9180	EY9101
			EY9182	EY9103
			25 min.
	2 Ah	EY9168 E	Y9188	EY9106	EY9136		EY9116
				EY9107			EY9117
		30 min.					60 min.
	3 Ah			EY9200 E	Y9230	E	Y9210
				45 min.			90 min.
	3,5 Ah			EY9201 E	Y9231 EY9251
				55 min.		65 min.

HUOMAUTUS: Taulukko saattaa sisältää malleja, jotka eivät ole myynnissä Suomessa. Katso tietoja uusimmasta yleisesitteestä.

HUOMAUTUS: Katso jälleenmyyjän yhteystiedot oheisesta takuukortista.

I. KÄYTTÖTARKOITUS

Tämä käyttöohje on tarkoitettu Panasonic-yhtiön valmistamien tiivistysaineiden annostelijoiden käyttöön. Tämä laite on tarkoitettu tiivistysaineen levittämiseen. Tämä malli mahdollistaa tiivistysaineen käytön sekä pehmeässä että kovassa kuoressa. Syöttönopeutta voidaan säätää työolosuhteiden mukaan.

II. TURVALLISUUSOHJEIDEN LISÄSÄÄNNÖT

1) Huomioi, että tämä pistooli on aina käyttövalmiina, vaikka sitä ei olisi kytketty sähköpistorasiaan. 2) Työskennellessäsi pistoolin kanssa nosta/kiinnitä hihat. 3) Jos havaitset häiriöitä pistoolin toiminnassa, lopeta työskentely. 4) Latauksen aikana laturi voi kuumentua. Tämä on normaalia. Akkua ei saa ladata pitkään. 5) Älä anna lasten käyttää pistoolia; älä anna epävakaiden tai liikuntarajoitteisten henkilöiden käyttää sitä. 6) Älä anna lasten tai nuorten leikkiä pistoolilla.

Venäjän federaation kuluttajansuojalain mukaisesti tämän tuotteen käyttöikä on 7 vuotta, 500 latausta (vain akkupaketille) valmistuspäivästä, edellyttäen että tuotetta käytetään tämän käyttöohjeen ja sovellettavien teknisten standardien mukaisesti.

Panasonic Electric Works Co., Ltd.

VAROITUS:

Älä käytä muita akkupaketteja kuin Panasonicin akkupaketteja, jotka on tarkoitettu käytettäväksi tämän akkukäyttöisen työkalun kanssa. Älä aseta akkupakettia tuleen äläkä altista sitä korkeille lämpötiloille. Älä työnnä akkupakettiin esineitä, kuten nauloja, äläkä altista sitä iskuille, äläkä pura tai muuntaa sitä. Älä anna metalliesineiden koskettaa akkupaketin napoja. Älä kuljeta tai säilytä akkupakettia samassa laatikossa naulojen tai vastaavien metalliesineiden kanssa. Älä lataa akkupakettia paikassa, jossa on korkea lämpötila, esimerkiksi avotulen, suoran auringonvalon tai kumin lähellä. Muuten akku voi ylikuumentua, syttyä palamaan tai räjähtää. - Älä missään tapauksessa käytä akun lataamiseen muuta laturia kuin tähän laitteeseen tarkoitettua. Muuten akku voi vuotaa, ylikuumentua tai räjähtää. - Kun olet irrottanut akkupaketin laitteesta tai laturista, aseta aina kansi takaisin paikalleen. Muuten akun navat voivat oikosulkeutua, mikä voi aiheuttaa tulipalon.

Pistoolin korjaus

Kun valmistat tiivistysainetta käyttöä varten, esim. leikkaat patruunan kärjen halkaisijan mukaan, katso patruunan/pehmeän kuoren valmisteluohjeet.

III. KOKOONPANO

Akkupaketin kiinnittäminen ja irrottaminen

HUOMIO:

Ennen akkupaketin asentamista varmista, että työkalun virtakytkin toimii oikein ja palaa OFF-asentoon, kun se vapautetaan.

1. Akkupaketin liittämiseksi (Kuva 1) kohdista merkit ja kiinnitä akkupaketti. Paina akkupakettia, kunnes se lukittuu paikalleen.
2. Akkupaketin irrottamiseksi (Kuva 2) paina etupuolella olevaa painiketta vapauttaaksesi akkupaketin.

Tiivisteen lataaminen

Patruuna

1) Leikkaa kärki niin, että sen paksuus vastaa työolosuhteita. (Kuva 3) 2) Vedä tanko taaksepäin rajaan asti. (Kuva 4) 3) Kierrä letku-runko irti rungosta ja poista tangosta pehmeän vaipan sovitin. (Kuva 5) 4) Asenna letku-runko runkoon, irrota etukansi letku-rungosta ja aseta kova vaippa. (Kuva 6) 5) Asenna kärki ja kierrä etukansi kiinni letku-runkoon. (Kuva 7) 6) Paina tankoa, kunnes se koskettaa kovaa vaippaa. (Kuva 8)

Pehmeän vaipan käyttö

1) Leikkaa kärki niin, että sen paksuus vastaa työolosuhteita. (Kuva 3) 2) Vedä tanko taaksepäin rajaan asti. (Kuva 4) 3) Kierrä letku-runko irti rungosta. 4) Aseta pehmeän vaipan sovitin liitokseen. (Kuva 9)

HUOMAUTUS:

• Varmista, että tanko pyörii tasaisesti.

5) Asenna letku-runko runkoon, irrota etukansi letku-rungosta ja aseta pehmeä vaippa. (Kuva 10) 6) Asenna kärki ja kierrä etukansi kiinni letku-runkoon. (Kuva 11) 7) Paina tankoa, kunnes se koskettaa pehmeää vaippaa. (Kuva 12)

IV. Toiminta

Ruiskupistoolin käyttö

1) Ota kahva toiseen käteen ja pidä samanaikaisesti pistoolia kiinni letku-rungosta toisella kädellä. (Kuva 13) 2) Tähtää kärjellä kohteeseen ja paina liipaisinta (L). Tanko liikkuu eteenpäin. 3) Letku-runkoa voidaan kääntää. Tämä helpottaa tiivisteen levittämistä vaikeapääsyisiin paikkoihin. 4) Aseta syöttönopeus riippuen tiivisteen viskositeetista. Voit helposti muuttaa työn kulkua kääntämällä syöttönopeuden säädintä (K).

VAROITUS:

• Työn päätyttyä on ehdottomasti lukittava liipaisin asentoon "0".

Työskentelytavat

5) Kun painat liipaisinta, työtanko siirtyy hieman taaksepäin - tämä estää tiivisteen valumisen ja leviämisen.

BHIMAHNE:

Tiivisteen puristaminen/muodostaminen on mahdollista vain pienillä ulostuloaukon halkaisijoilla tai hyvin pehmeällä tiivisteellä. b) Pienten tiivistemäärien puristamiseksi liipaisinta voidaan painaa useita kertoja.

Kun liipaisinta painetaan, 1 sekunnin kuluessa jokaisen laukaisun jälkeen, neste liikkuu hitaasti eteenpäin, poistumatta.
