KÄYTTÖOHJE SRU9600 PHILIPS

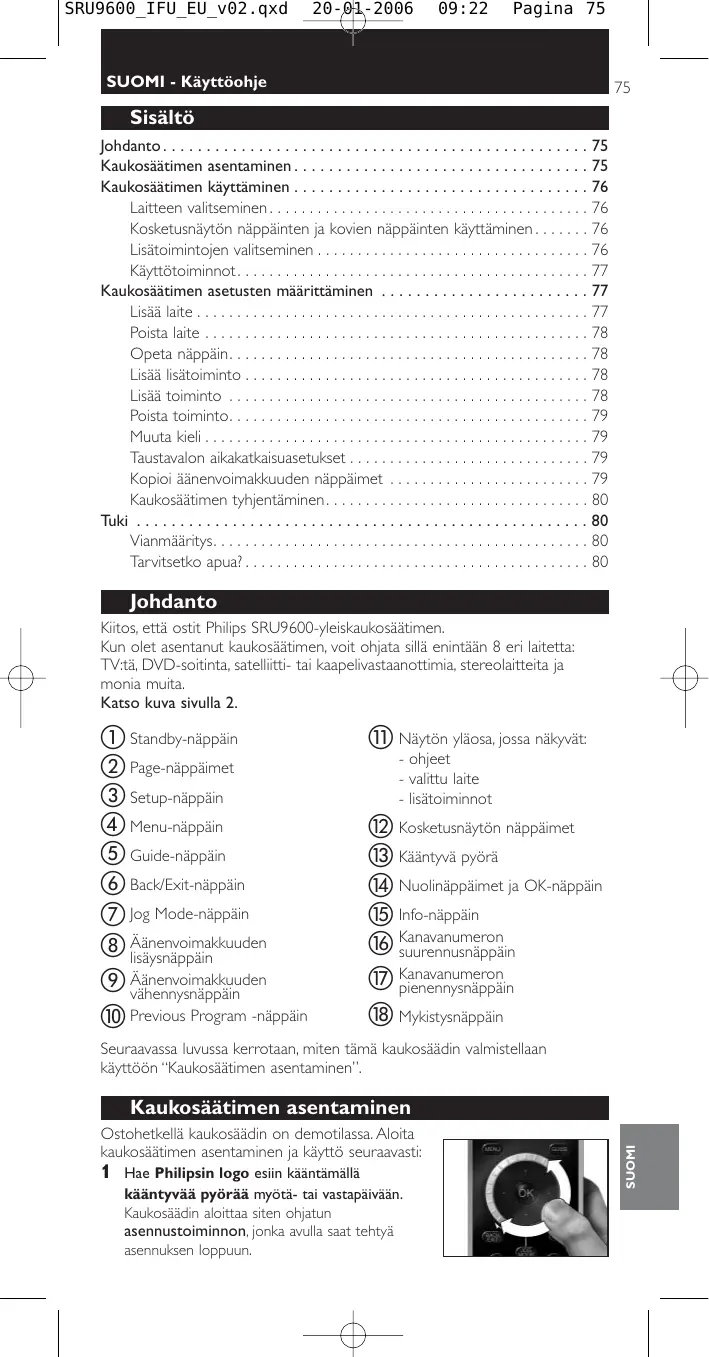

• Sisältö Johdanto p. 75
• Kaukosäätimen asentaminen p. 75
• Kaukosäätimen käyttäminen p. 76
• Laitteen valitseminen p. 76
• Kosketusnäytön näppäinten ja kovien näppäinten käyttäminen p. 76
• Lisätoimintojen valitseminen p. 76
• Käyttötoiminnot p. 77
• Kaukosäätimen asetusten määrittäminen p. 77
• Lisää laite p. 77
• Poista laite p. 78
• Opeta näppäin p. 78
• Lisää lisätoiminto p. 78
• Lisää toiminto p. 78
• Poista toiminto p. 79
• Muuta kieli p. 79
• Taustavalon aikakatkaisuasetukset p. 79
• Kopioi äänenvoimakkuuden näppäimet p. 79
• Kaukosäätimen tyhjentäminen p. 80
• Tuki p. 80
• Vianmääritys p. 80
• Tarvitsetko apua? Johdanto Kiitos, että ostit Philips SRU9600-yleiskaukosäätimen. Kun olet asentanut kaukosäätimen, voit ohjata sillä enintään 8 eri laitetta: TV:tä, DVD-soitinta, satelliitti- tai kaapelivastaanottimia, stereolaitteita ja monia muita. Katso kuva sivulla 2. Standby-näppäin Page-näppäimet Setup-näppäin Menu-näppäin Guide-näppäin Back/Exit-näppäin Jog Mode-näppäin Äänenvoimakkuuden lisäysnäppäin Äänenvoimakkuuden vähennysnäppäin Previous Program -näppäin Näytön yläosa, jossa näkyvät: - ohjeet - valittu laite - lisätoiminnot Kosketusnäytön näppäimet Kääntyvä pyörä Nuolinäppäimet ja OK-näppäin Info-näppäin Kanavanumeron suurennusnäppäin Kanavanumeron pienennysnäppäin p. 80

Mykistysnäppäin Seuraavassa luvussa kerrotaan, miten tämä kaukosäädin valmistellaan käyttöön “Kaukosäätimen asentaminen”.

Hae Philipsin logo esiin kääntämällä kääntyvää pyörää myötä- tai vastapäivään. Kaukosäädin aloittaa siten ohjatun asennustoiminnon, jonka avulla saat tehtyä asennuksen loppuun. SUOMI Kaukosäätimen asentaminen Ostohetkellä kaukosäädin on demotilassa. Aloita kaukosäätimen asentaminen ja käyttö seuraavasti: SRU9600_IFU_EU_v02.qxd 20-01-2006 09:22 Pagina 76

Valitse haluamasi kieli kääntämällä kääntyvää pyörää myötä- tai vastapäivään. Vahvista kielivalinta painamalla OK-näppäintä. SRU9600-kaukosäädin auttaa sinut asennuksen loppuun näytön yläosassa näkyvien kysymysten avulla. Noudata kaukosäätimessä näkyviä ohjeita. Paristojen vaihtaminen Kun paristot ovat melkein tyhjät, Paristot melkein tyhjät -kuvake alkaa vilkkua ilmoittaen siten paristojen kriittisestä virtatilanteesta. Huomautus Vaikka Paristot melkein tyhjät -kuvake vilkkuu, voit edelleen käyttää kaukosäädintä, mutta et enää pääse Setup-valikkoon.

Paina kaukosäätimen takaosassa olevan paristolokeron kantta sisäänpäin ja vedä sitä nuolen suuntaan. Aseta kolme L06- tai AA-tyypin alkaliparistoa takaisin paristolokeroon kuten kuvassa. Aseta kansi takaisin paikalleen, ja napsauta se kunnolla paikalleen. Hävitä tyhjät paristot paikallisten määräysten mukaan. Kaukosäätimen käyttäminen Laitteen valitseminen Pääset valitsemaan kaukosäätimelle asentamiesi eri laitteiden välillä kääntämällä kääntyvää pyörää myötä- tai vastapäivään. Kun lopetat pyörän kääntämisen, kosketusnäyttö ja kovat näppäimet ohjaavat valittua laitetta. Kosketusnäytön näppäinten ja kovien näppäinten käyttäminen Laitteidesi useimmin käytettyjä toimintoja voi ohjata kosketusnäytön näppäimillä ja kovilla näppäimillä. Kosketusnäytöllä näkyvät ainoastaan valittuun laitteeseen liittyvät toiminnot. Katso lisätoimintoja painamalla kosketusnäytön alaosassa olevaa Page 2 näppäintä. Lisätoimintojen valitseminen Laitteissa voi myös olla lisätoimintoja, joita ei voi ohjata SRU9600kaukosäätimen kosketusnäppäimillä tai kovilla näppäimillä. Nämä lisätoiminnot voi valita näytön yläosasta.

Paina Kosketusnäytön näppäimet katoavat, ja valitun laitteen lisätoiminnot ilmestyvät näytön yläosaan. Voit selata kaikkia lisätoimintoja kääntämällä kääntyvää pyörää. Jos olet valinnut etsimäsi toiminnon, paina Kaukosäädin lähettää infrapunasignaalin ja palaa valitun laitteen kosketusnäytön näppäimiin. Katso ohjeita lisätoimintojen lisäämiseen luvusta “Lisää lisätoiminto” sivulla 78. Vinkki Jos et löydä etsimääsi lisätoimintoa, voit poistua Jog Mode -tilasta painamalla uudelleen -näppäintä. SRU9600_IFU_EU_v02.qxd 20-01-2006 09:22 Pagina 77

Huomautus Joidenkin laitteiden onboard-tietokannassa ei ole lisätoimintoja. Voit kuitenkin kopioida lisätoiminnot alkuperäisestä kaukosäätimestä opetettavilla näppäimillä. Katso “Lisää lisätoiminto” sivulla 78. Käyttötoiminnot Toiminto tarkoittaa ohjelmoitavaa näppäinten painallusten sarjaa. Esimerkiksi DVD:tä katsellaksesi sinun on yleensä:

käynnistettävä TV; käynnistettävä DVD-soitin; käynnistettävä surround-äänijärjestelmä; valittava oikea lähde TV:lle ja surround-äänijärjestelmälle; käynnistettävä DVD painamalla Play-näppäintä. Ohjelmoidulla toiminnolla kaukosäädin suorittaa kaikki nämä vaiheet vain yhdellä näppäimen painalluksella. Ohjelmoidut toiminnot näkyvät yhdessä laitteiden kanssa näytön yläosassa kääntäessäsi kääntyvää pyörää. Kun painat , kaukosäädin suorittaa näppäinten painallusten sarjan automaattisesti. Katso toimintojen ohjelmointiohjeet luvusta “Lisää toiminto” sivulta 78. Kaukosäätimen asetusten määrittäminen Voit muuttaa kaukosäätimen asetuksia Setup-valikon avulla. Setup-valikossa on seuraavat kohdat: Option Description Add device Lisää uuden laitteen. Delete device Poistaa ohjelmoidun laitteen. Fix a key Korjaa näppäimen, joka ei toimi oikein, opettamalla näppäintä alkuperäisen kaukosäätimen avulla. Add a function Lisää lisätoiminnon opettamalla sen alkuperäisen kaukosäätimen avulla. Add an activity Ohjelmoi erilaisten infrapunasignaalien sarjan yhdeksi kokonaisuudeksi. Delete an activity Poistaa ohjelmoidun toiminnon. Change language Vaihtaa kaukosäätimen kielen. Backlight timeout Muuttaa kaukosäätimen aikakatkaisuasetusta. Copy volume Kopioi äänenvoimakkuusnäppäimet laitteesta toiseen. Full reset Tyhjentää SRU9600-kaukosäätimen ja poistaa kaikki asetukset. Setup-valikkoon siirtyminen:

Paina -näppäintä ja pidä se pohjassa 3 sekunnin ajan. Esiin tulee Setup-valikon ensimmäinen kohta. Setup-valikosta poistuminen:

Paina Viimeksi valitun laitteen kosketusnäytön näppäimet tulevat jälleen näkyviin. Jotta voisit ohjata laitteitasi SRU9600kaukosäätimelläsi, nämä laitteet on lisättävä kaukosäätimeen.Voit valita enintään 8 laitetta käytettävissä olevasta luettelosta. Et voi lisätä samaa laitetta kahdesti. Kun olet lisännyt laitteen kaukosäätimeesi, se häviää luettelosta. Laiteluettelossa on kuitenkin “TV-2” ja “VCR-2” siltä varalta, että haluat ohjelmoida toisen TV:n tai toisen videonauhurin.

Valitse Setup-valikosta Add a device ja paina Valitse lisättävä laite. Noudata kaukosäätimessä näkyviä ohjeita. Valittu laite ohjelmoidaan ja lisätään kaukosäätimeen.Voit valita laitteen kääntämällä kääntyvää pyörää. Esiin tulee kosketusnäyttö valitulle laitteelle. SUOMI Lisää laite SRU9600_IFU_EU_v02.qxd 20-01-2006 09:22 Pagina 78

Poista laite Voit poistaa kaukosäätimestä ohjelmoidun laitteen.

Valitse Setup-valikosta Delete a device ja paina Valitse poistettava laite. Vahvista, että haluat poistaa laitteen. Laite poistetaan. Poistettu laite on jälleen mukana luettelossa, joka sisältää laitteet, joita voit lisätä. Huomautus Myös poistetun laitteen näppäimet, joita käytetään muualla, esim. kopioimissasi toiminnoissa tai äänenvoimakkuuden näppäimissä, poistetaan. Tarkista ohjelmoimasi toiminnot ja laitteidesi äänenvoimakkuuden näppäimet, ja ohjelmoi ne tarvittaessa uudelleen. Opeta näppäin Jos kova näppäin, kosketusnäytön näppäin tai lisätoiminto ei toimi kunnolla laitteesi kanssa, voit opettaa SRU9600:n näppäimen alkuperäisen kaukosäätimesi avulla.Voit opettaa enintään 200 näppäintä.

Valitse Setup-valikosta Fix a key ja paina Valitse laite, jolle haluat korjata näppäimen. Vahvista, että käytettävissä on toimiva alkuperäinen kaukosäädin, jonka avulla näppäin voidaan opettaa. Valitse korjattava kova näppäin, kosketusnäyttö tai lisätoiminto. Lisätoiminnot voi valita painamalla Jog Mode näppäintä, valitsemalla toiminnon kääntyvällä pyörällä ja painamalla OK-näppäintä. Noudata kaukosäätimessä näkyviä ohjeita. Nyt näppäin on opetettu ja korjattu. Huomautus Näppäimen korjaaminen poistaa SRU9600-kaukosäätimeen tallennetut näppäimen tiedot. 2-5 cm Aseta SRU9600 ja alkuperäinen kaukosäädin niin, että opetus onnistuu mahdollisimman hyvin. Lisää lisätoiminto Voit lisätä SRU9600-kaukosäätimeen lisätoimintoja.

Valitse Setup-valikosta Add a function ja paina Valitse laite, johon haluat lisätä toiminnon. Valitse merkintä, jota haluat käyttää lisätoiminnolle. Opeta toiminto alkuperäisen kaukosäätimen avulla. Lisätoiminto lisätään kaukosäätimeesi.Voit käyttää lisätoimintoja painamalla

Lisää toiminto Voit lisätä toimintoja SRU9600-kaukosäätimeesi. Toiminto koostuu useista näppäimenpainalluksista, jotka kaukosäädin lähettää yhdellä ainoalla näppäimenpainalluksella. Normaalisti SRU9600 lisää 300 ms:n viiveen näppäimenpainallusten väliin varmistaakseen, että laitteesi reagoivat infrapunasignaaleihin oikealla tavalla. Voit muuttaa tätä oletusviivettä.

Jos jokin laitteistasi vaatii pidemmän viiveen ennen seuraavan infrapunasignaalin vastaanottamista, voit lisätä 3 sekunnin viiveen. Jos toiminto ei vaadi viivettä eri näppäinten painallusten välille, esim. äänenvoimakkuutta lisättäessä, voit valita asetuksen “no delay”. SRU9600_IFU_EU_v02.qxd 20-01-2006 09:22 Pagina 79

Valitse Setup-valikosta Add an activity ja paina Valitse nimitys, jota haluat käyttää toiminnosta. Noudata kaukosäätimessä näkyviä ohjeita. 1 Valitse laite luettelosta kääntämällä kääntyvää pyörää, valitse OK ja lisää toimintoon näppäimen painallus. 2 Valitse viiveeksi “3 seconds” kääntyvää pyörää kääntämällä ja valitse OK. 3 Valitse “no delay” (ei viivettä) kääntämällä kääntyvää pyörää ja valitse OK. Luo toiminto toistamalla vaihe 3. Toiminto lisätään kaukosäätimeen.Voit valita toiminnon kääntämällä kääntyvää pyörää. Poista toiminto Voit poistaa toiminnon kaukosäätimestäsi.

Valitse Setup-valikosta Delete an activity ja paina Valitse poistettava toiminto. Vahvista, että haluat poistaa toiminnon. Toiminto poistetaan. Toiminto on jälleen mukana luettelossa toiminnoista, joita voit lisätä. Muuta kieli Voit vaihtaa kaukosäätimesi kielen johonkin seuraavista kielistä:

englanti; ■ ranska; ■ saksa; ■ espanja. Valitse Setup-valikosta Change language ja paina Valitse kieli, jota haluat käyttää kaukosäätimessäsi. Vahvista valittu kieli. Setup-valikossa käytettävä kieli vaihtuu.

Taustavalon aikakatkaisuasetukset Kun käytät kaukosäädintä, taustavalo, kosketusnäyttö ja näytön yläosa kytkeytyvät päälle. 5 sekunnin kuluttua nämä komponentit kytkeytyvät taas pois päältä. Voit vaihtaa tämän aikakatkaisuasetuksen johonkin seuraavista asetuksista:

3 sekuntia; ■ 5 sekuntia; ■ 10 sekuntia; ■ 15 sekuntia. Valitse Setup-valikosta Backlight timeout ja paina Valitse haluamasi taustavalaistusaika. Vahvista uusi katkaisuaika. Kaukosäätimesi aikakatkaisuasetus vaihtuu. Huomautus Taustavalon aikakatkaisu vaikuttaa paristojen käyttöikään; mitä pidempään taustavalo on päällä, sitä nopeammin paristot kuluvat. Kopioi äänenvoimakkuuden näppäimet

Videolaitteet, kuten DVD, DVDR, videonauhuri ja satelliittivastaanotin käyttävät TV:n äänenvoimakkuuden näppäimiä (jos olet ohjelmoinut kaukosäätimeen TV:n). Audiolaitteet, kuten CD-, MD- ja kasettisoittimet sekä virittimet, käyttävät vahvistimen tai vastaanottimen äänenvoimakkuuden näppäimiä (jos olet ohjelmoinut kaukosäätimeen vahvistimen tai vastaanottimen). Voit vaihtaa käytettäviä äänenvoimakkuuden näppäimiä esimerkiksi, jos haluat käyttää vahvistimen äänenvoimakkuuden näppäimiä DVD-soittimessa.

Valitse Setup-valikosta Copy volume ja paina Valitse laite, josta haluat kopioida äänenvoimakkuuden näppäimet (esim.TV tai Amp). SUOMI Laitteiden lisäämisen jälkeen SRU9600 kopioi automaattisesti äänenvoimakkuuden näppäimet seuraavasti: SRU9600_IFU_EU_v02.qxd 20-01-2006 09:22 Pagina 80

Valitse laite, johon haluat kopioida äänenvoimakkuuden näppäimet (esim. DVD tai SAT box). Vahvista, että haluat kopioida äänenvoimakkuuden näppäimet laitteesta toiseen. Äänenvoimakkuuden näppäimet kopioidaan. Kaukosäätimen tyhjentäminen Voit tyhjentää SRU9600-kaukosäätimen kokonaan poistaen kaikki ohjelmoidut laitteet, toiminnot, opetutut näppäimet ja muut asetukset.Tyhjennyksen jälkeen kaukosäädin on asennettava uudelleen.

Valitse Setup-valikosta Full reset ja paina Valitse Yes ja vahvista, että haluat tyhjentää kaukosäätimen painamalla Vahvista tyhjennys uudelleen painamalla Kaukosäädin poistaa kaikki asetukset ja käynnistyy uudelleen.Tämä kestää enintään minuutin.

Tuki Vianmääritys Ongelma Syy Ratkaisu Yksi tai useampi näppäin ei toimi laitteeni kanssa. Toimintoa ei ehkä ole saatavana SRU9600kaukosäätimen tietokannassa. SRU9600 voi oppia oikean toiminnon alkuperäiseltä kaukosäätimeltäsi. Mene Setupvalikkoon ja valitse Fix a key. En löydä laitteeni merkkiä SRU9600kaukosäätimestä. Merkkiä ei ole SRU9600:n tietokannassa. Valitse “Not in list”, kun SRU9600 pyytää valitsemaan laitteesi merkin. SRU9600 etsii toimivia toimintoja koko tietokannasta. SRU9600 ei reagoi mihinkään näppäimeen OKnäppäintä lukuun ottamatta. SRU9600 on ostohetkellä esittelytilassa. Se alkaa toimia heti, kun painat OKnäppäintä. Ota paristot pois 5 sekunniksi ja aseta ne takaisin. Nyt kaukosäätimen pitäisi käynnistyä tuomalla ensin näytölle Philipsin logon, minkä jälkeen voit asentaa kaukosäätimen laitteisiisi sopivaksi. En pääse Setupvalikkoon. Paristoissa on liian vähän virtaa. Ota paristot pois ja aseta tilalle uudet. En saa SRU9600kaukosäädintä enää toimimaan. Paristoissa on liian vähän virtaa. Ota paristot pois ja aseta tilalle uudet. Tarvitsetko apua? Jos sinulla on kysyttävää SRU9600-kaukosäätimestä, voit aina ottaa meihin yhteyttä.Yhteystietomme ovat näiden käyttöohjeiden sivulla 81. Lue nämä käyttöohjeet huolellisesti ennen kuin soitat meille. Kun soitat palvelunumeroomme, pidä laite käden ulottuvilla, jotta henkilökuntamme voi auttaa sinua kokeilemaan, toimiiko kaukosäätimesi oikein. Philips-yleiskaukosäätimesi mallinumero on SRU9600/10. Ostopäivä: ......../......../........ (päivä/kuukausi/vuosi) SRU9600_IFU_EU_v02.qxd 20-01-2006 09:22 Pagina 81

Vanhan tuotteen hävittäminen Tuotteesi on suunniteltu ja valmistettu laadukkaista materiaaleista ja komponenteista, jotka voidaan kierrättää ja käyttää uudelleen.Tuotteeseen kiinnitetty yliviivatun roskakorin kuva tarkoittaa, että tuote kuuluu Euroopan parlamentin ja neuvoston direktiivin 2002/96/EC soveltamisalaan. Ota selvää sähkölaitteille ja elektronisille laitteille tarkoitetusta kierrätysjärjestelmästä alueellasi. Noudata paikallisia sääntöjä äläkä hävitä vanhoja tuotteita tavallisen talousjätteen mukana.Vanhojen tuotteiden hävittäminen oikealla tavalla auttaa vähentämään ympäristölle ja ihmisille mahdollisesti koituvia haittavaikutuksia. SRU9600_IFU_EU_v02.qxd Guarantee certificate Certificat de garantie Garantiebewijs Type: 20-01-2006 09:22 Pagina 84 Garantieschein Certificado de garantia Certificado de garantía Garantibevis Takuutodistus Certificato di garanzia
