MTP Pro - Verenpainemittari MEDISANA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Käsivarren verenpainemittari
Merkki	Medisana
Malli	MTP Pro
Mitat	noin 120 x 163 x 66 mm
Paino	noin 480 g (paristot mukaan lukien)
Virtalähde	4 AA LR6 -paristoa, 1,5 V tai verkkolaite (viite 51036, valinnainen)
Mittausmenetelmä	Oskillometrinen
Mittausalue (paine)	30 – 280 mmHg
Mittausalue (syke)	40 – 200 lyöntiä/min
Staattinen tarkkuus	±3 mmHg
Sykkeen tarkkuus	±5 % arvosta
Muisti	2 x 99 paikkaa, keskiarvoilla
Erikoistoiminnot	3MAM-tila (3 mittauksen keskiarvo), rytmihäiriön tunnistus, WHO-palkki
Täyttö	Automaattinen mikropumpulla
Tyhjennys	Automaattinen
Automaattinen sammutus	noin 1 minuutin jälkeen
Käyttöolosuhteet	+10°C - +40°C, kosteus 15-85%
Säilytysolosuhteet	-5°C - +50°C, kosteus 15-85%
Mansetti	Käsivarren ympärysmitalle 22-32 cm (aikuinen)
Valinnaiset lisävarusteet	Verkkolaite (viite 51036), iso mansetti 32-42 cm (viite 51037)
Puhdistus ja huolto	Puhdista pehmeällä liinalla, joka on kevyesti kostutettu saippuavedellä; älä upota
Turvallisuus	Noudata ohjeita: älä käytä voimakasta säteilyä lähettävien laitteiden lähellä, älä muuta hoitoja mittausten perusteella
Varaosat ja korjattavuus	Korjaukset vain valtuutetut teknikot; 10 vuoden takuu (pois lukien normaali kuluminen)
Yleistä tietoa	CE 0297 -sertifioitu, standardien EN 60601-1, EN 80601-2-30 jne. mukainen

Usein kysytyt kysymykset - MTP Pro MEDISANA

Miten asetan päivämäärän ja kellonajan MTP Pro -verenpainemittariin?

Paina TIMER-painiketta (7) useita sekunteja, kunnes muistisymboli vilkkuu. Paina uudelleen lyhyesti: vuosi vilkkuu. Käytä MEMORY-painiketta (6) vuoden muuttamiseen, sitten TIMER siirtyäksesi kuukauteen, päivämäärään ja kellonaikaan. Jokaisessa vaiheessa käytä MEMORY säätämiseen.

Miten käytän 3MAM-mittausmenetelmää?

Ota 3MAM-tila käyttöön (3 mittauksen keskiarvo) pitämällä TIMER-painiketta painettuna, kunnes 3MAM-symboli vilkkuu. Paina MEMO valitaksesi 'On'. Vahvista START-painikkeella. Laite suorittaa 3 mittausta 15 sekunnin välein ja näyttää painotetun keskiarvon.

Mitä virheviestit Err 1, Err 2, Err 3 tarkoittavat?

Err 1: Mittaus pysähtyy systolen jälkeen – tarkista ilmaletkun liitäntä. Err 2: Käsivarren liike mittauksen aikana – pysy liikkumatta. Err 3: Liian pitkä täyttö – mansetti väärin paikallaan tai vuoto – tarkista liitännät.

Miten puhdistan MTP Pro -verenpainemittarin?

Poista paristot ennen puhdistusta. Käytä pehmeää liinaa, joka on kevyesti kostutettu neutraaliin saippualiuokseen. Älä päästä vettä laitteen sisään. Kuivaa kokonaan ennen uudelleenkäyttöä.

Mitä WHO-verenpainepalkki tarkoittaa?

WHO-palkki (Maailman terveysjärjestö) luokittelee verenpaineesi alueisiin: vihreä = normaali, keltainen = lievä kohonnut, oranssi = kohtalainen, punainen = vaikea. Se näkyy jokaisen mittauksen jälkeen nopeaa tulkintaa varten.

Miten vaihdan verenpainemittarin paristot?

Avaa paristolokero laitteen takana painamalla lukituskielekettä. Aseta 4 uutta AA LR6 -paristoa napaisuuden mukaisesti. Sulje kansi. Vaihdon jälkeen aseta päivämäärä ja kellonaika.

Voinko käyttää verkkolaitetta?

Kyllä, voit käyttää MEDISANA-verkkolaitetta (viite 51036) takana olevaan liittimeen. Paristot on jätettävä paikalleen. Kytke ensin verkkolaite laitteeseen, sitten pistorasiaan.

Mitä tehdä, jos mansetti ei täyty?

Tarkista, että ilmaletku on kunnolla liitetty laitteeseen ja että mansetti on oikein paikallaan käsivarren ympärillä. Jos ongelma jatkuu, tarkista paristot tai verkkolaite. Katso virheilmoitukset käyttöoppaasta.

Mitä vilkkuva rytmihäiriösymboli tarkoittaa?

Rytmihäiriösymboli ilmestyy, jos laite havaitsee epäsäännöllisen sykkeen mittauksen aikana. Se ei korvaa lääketieteellistä diagnoosia. Jos näet tämän symbolin usein, ota yhteys lääkäriin.

Miten tyhjennän muistin tiedot?

Valitse käyttäjämuisti (USER 1 tai 2) painamalla TIMER-painiketta pitkään. Pidä sitten MEMORY-painiketta painettuna noin 7 sekuntia, kunnes 'Clear' tulee näyttöön. Kaikki tämän muistin tiedot tyhjennetään.

KÄYTTÖOHJE MTP Pro MEDISANA

Lue huolellisesti lapi!

Lases noga!

NapakaIoue 8iaaotne npoeKTiKa!

1 Turvallisuusohjeita 99
2. Tietamisen arvoista 1
3 Kayttoonotto 103
4 Kaytto 105
5 Muisti 107
6 Sekalaisa 108
7 Takuu 112

SE Bruksanvising

Kaantakātāmāsivu auki ja pitakāa se aukikäannettynaneopeaa orientaatiota varten.

1 Olkavarsimansetti varustettu ilmaletkulla
2 Liitanta olkavarsimansetin ilmaletkulle
3 Liitantä verkko-osalle
4 START-painike
5 Näytto
6 MEMO-painike
7 TIMER-painike
8 Kayttajatesti 1/2
9 Kellonaika / paivamara
10 Systolisen paineen nayttö
11 Diastolisen paineen nayttö
Pulssitaajuuden naytto
Pulssi-symboli
14 Muistisymboli
Laite on havainnut ryhmihäirioita
16 Paristo vahissa
Vaihda paristot uusiin
17 Halytyssboli
18 Symboli 3MAM-tilalle
19 Count down -symboli
20 Verenpaineen palkkinäytto

SE

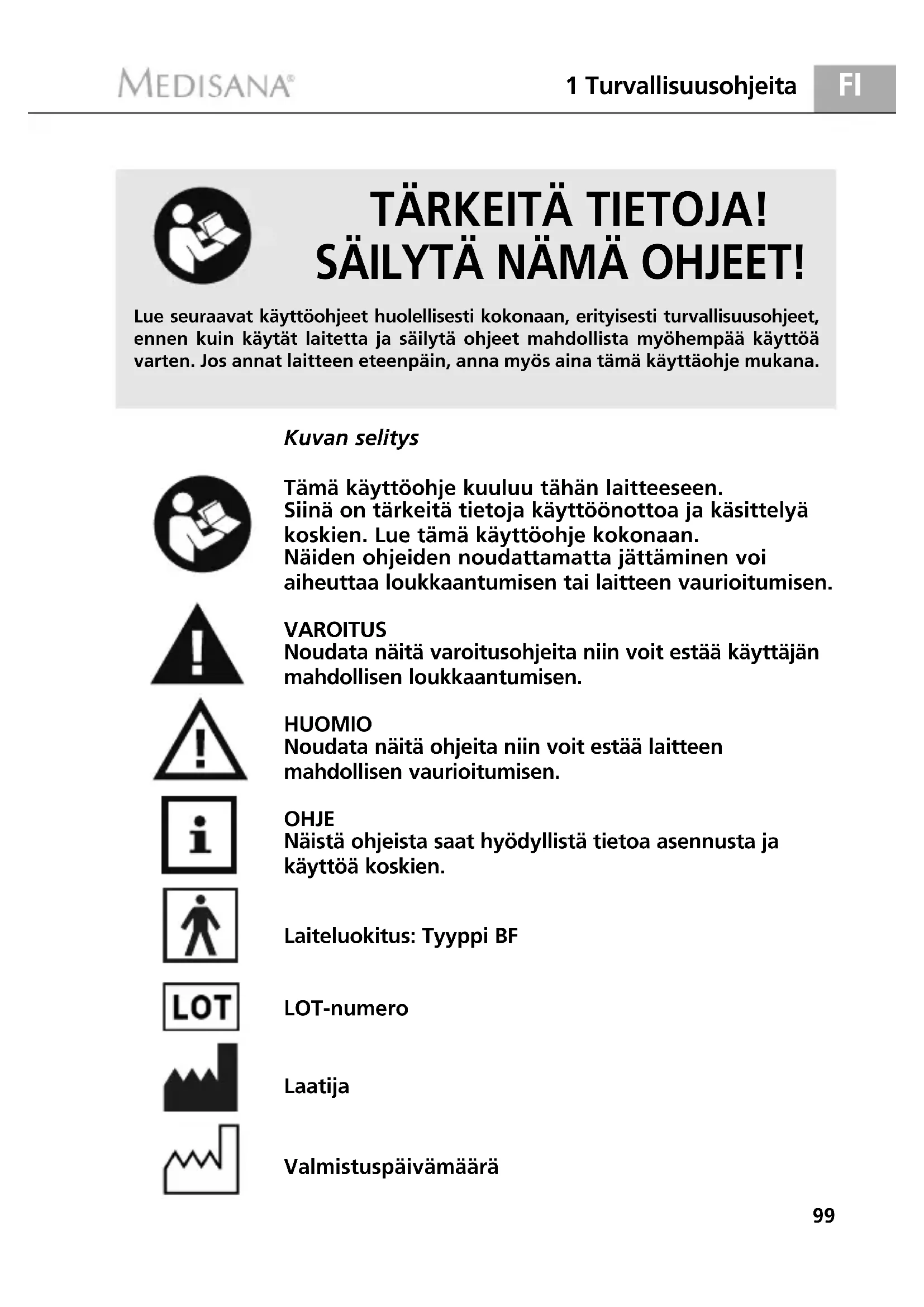

Lue seuraavat käyttoohjeet huolellisesti kokonaan, erityisesti turvallisuusohjeet, ennen kuin käytät laitetta ja säilytä ohjeet mahdollista myöhemppä käyttoä varten. Jos annat laitteen eteenpäin, anna myös aina tamä käyttaohje mukana.

Kuvan selitys

Tämä kayttöohje kuuluu tähän laitteeseen.
Siina on tärkeita tietoja kayttöönottoa ja käsittelyä koskien. Lue tämä kayttöohje kokonaan.
Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa loukkaantumisen tai laitteen vaurioitumisen.

VAROITUS Noudata naita varoitusohjeita niin voit estaa kayttajan mahdollisen loukkaantumisen.

HUOMIO Noudata naita ohjeita niin voit estaa laitteen mahdollisen vaurioitumisen.

OHJE
Näistä ohjeista saat hyödyllistä tietoa asennusta ja käyttoä koskien.

Laiteluokitus: Typpi BF

LOT-numero

Laatija

Valmistuspäivämäärä

Turvallisuusohjeita

VAROITUS

Alkää koskaan ryhtykö terapeuttisin toimenpiteisiin itsemittauksen perusteella! Alkää koskaan muuttako läkärin märäämän läkkeen annostelua!

1.1 Hyvinvointia edistäviä ohjeita

Sydämen rytmähäriöt eli arytmiat aiheuttavat épääannöllisen pulssin. Täm saattaa aiheuttaa sen, etta oskilometrisillä mittareilla on vaikeaa saada oikeaa mittausarvoa. Täm mittari on varustetu sellaisella elektroniikalla, etta se kykenee tunnistamaan 20 yleisintä arytmiaa sekä niin kutsutut li ke artefaktata ja ilmaisemaan tämän symbolilla aytollä.
- Jos sinulla on jokin muu sairaus esim. valtimotukoksia, on ennen verenpainemittarin kayttoa keskusteltava laakärin kanssa.
- Tata laitetta ei voida kayttä kontrolloimaan sydämen tahdistimer syketaajuutta.
- Raskaana olevien naisten on noudatettava tarvittavaa varovaisuutta ja otettava huomioon omarasituskykynsä. Tarpeen mukaan otetaan yhteys hoitavaan Jäakärjin.
- Jos mittauksen aikana esiintyy epamiellyttävi oireita, esim. kipua olkavarressa tai muita oireita, toimi seuraavasti: tyhjenna mansetti valittomästi painamalla START-painiketta 4. Avaa mansetti ja ota se poised olkavarresta. Ota yhteys laitteen myyjaan tai suoraan Medisanan edustajaan.
- Jos pulssi on erityisen vaimea, kohota kasivarsi ylos ja sulje ja avaa nyrkkiä noin 10 kertaa ja mittaa verenpaine vasta sitten. Tämän harjoitteen avulla voidaan optimoida pulsssaalto ja mittaustoimenpide.

1.2 Mihin pitäe ehdtottomasti kiinnittaa huomiota

• Käytä laitetta ainoastaan sille märitettyyn tarkoitukseen ja käyttoohjeessa annettujen ohjeden mukaan.
• Jos laitetta käytetaan muuhun kuin sille maäritettyn käyttoön, sen takuu raukeaa.
• Joskus harvoin saattaa tapahtua, etta laitteeseen tulee toimintahairio ja mansetti jää pysyvästi täyteen pumpatuksi. Tassapauksessa mansetti on avattava valittomästi.
• Laitetta ei saa käyttaa sellaisten laitteiden laheisyydessa, jotka muodostavat voimakasta sahkoistä sateilyä, kuten esimerkiki radiolähettimet. Ne saattavat hairità mittarin toiminaa.
• Tāta laitetta ei ole tarkoitus antaa sellaisten henkilöiden käyttoän (mukaan lukien lapset), joilla on fyssiä, hermollisia tai psyykkisä ongelmia tai joiden kokemus ja/tai tieto ei riitä laitteen käyttoän, ellei heita valvo heidān turvallisuudestaan vastaava henkilö tai tamä henkilö kertoo heille laitteen käytostä.
  Lapsia tulisi pitaa sllaa sen varmistamiseksi, etta namä eivat leiki laitteella.
• Häiriötapauksissa laitetta ei saa korjata itse, koska silloin kaikki takuut raukeavat. Korjaukset on teetettäva valtuutetussa huoltovrityksessä.
• Suojaa laite kosteudelta. Jos laitteeseen kaikesta huolimatta paasee vetta, on paristot irrotettava valittomasti eikä laitetta saa enaä kayttä. Ota yhteys laitteen myjän tai soita suoraan Medisanan numeroon. Yhteystiedot loytyvat tämän kayttöohjeen osoitesivulta.

Sydämellinen kiitos

Kiitoksia luottamuksesta ja sydämelliset onnentoivotukset!

Ostaessasi MTP Pro-verenpainemittarin olet hankkinut MEDISANA-laatutuot-teen. Jotta saavuttaisit halutun tuloksen ja sinulla olisi pitkään iloa MEDISANA MTP Pro verenpainemittaristasi, suosittelemme, etta luet seuraavat käytö-ja huolto-ohjeet huolellisesti lapi.

2.1 Toimituksen laajuus ja pakkaus

Tarkasta ensin, etta laite on taydellinen eikä siina ole mitaän vaurioita.

Jos sinulla on kysmyksiä, ala ota laitetta kayttoön, vaan kaanny kauppiaasi tai huoltolikkeen puoleen. Pakkauksesta pitää lótyä:

1 MEDISANA verenpainemittari MTP Pro
- 1 ilmaletkulla varustettu mansetti
- 4 paristoa (typppiä AA, LR 6) 1,5V - 1 sailytyspussi
- 1 verenpaineppasi - 1 käyttoohje

Pakkausia voidaan kayttta uudelleen tai ne voidaan kierrattta takaisin ta raakaainekiertoon. Havitta tarpeeton pakkaismateriaali asianmukaisella ta. Mikali pakkausta avatessasi havaitset kuljetusvaurion, ota heti yhteyttta seen myyneeseen liikkeeseen.

VAROITUS

Huolehdi siitä, etteivät pakkausmuovit joudu lasten käsiin.

On olemassa tukehtumisvaara!

2.2 Mikä verenpaine on?

Verenpaine on paine, joka muodostuu jokaisen sydämenlyönnin aikana verisuonissa. Kun sydän supistuu (= Systole) ja pumpaa verta valtimoihin, ja paine nousee. Paineen korkeinta arvoa kutsutaan systoliseksi paineeksji ja se on verenpaineen mittauksessa ensimmäinen arvo.

Kun sydänlihas lepää ottaakseen lisää verta, paine valtimoissa laskee. Kun verisuonet ovat lepotilassa, mitataan toinen arvo - diastolinen paine.

2.3 Kuinka mittaus tapahtuu?

MTP Pro on verenpainemittari, joka on tarkoitettu verenpaineen mittaukseen olkavarresta. Mittauksen suorittaa mikroprossessori, joka arvioi painesensorin avulla valtimon ylapuolelle muodostuvaa varähtelyä, kun verenpainemansettiin pumpataan ilmaa tai lasketaan ilmaa ulos.

2.4 Miksi on järkevää mitata verenpainetta kotona?

MEDISANA on useiden vuosien kokemus verenpaineen mittauksesta. MEDISANA-laitteiden mittausperiaatteen suuri tarkkuus vahvistetaan laajoissa vaativien kansainvalisten standardien mukaan tehdyissa klinisissa tutkimuksissa. Tärkea peruste kotona tapahtuville verenpaineen mittauksille on se toiasia, etta mittaukset tehdäan tutussa ymparistossa ja levollisissa olosuheissa. Erityisen merkittava on niin sanottu „perusarvo“, joka mitataan aamuisin heti heräämisen jälleen ennen aamiaista. Periaatteessa verenpaine tulisi mitata aina samaan aikaan ja samoissa olosuheissa.

Silloin tulokset ovat keskenaan vertailukelpoisia ja alkava verenpainetauti voidaan havaita ajoissa. Jos verenpainetauti on kauan havaitse Matta, muiden sydän-verisuanitautien riski kasvaa.

2.5 Verenpaine-Iuokitus

TÄSSÄ OHJEEMME:

Mittaa verenpaineesi paivittain ja saannollisesti myos silloin, kun sinulla ei ole oireita.

Seuraavassa taulukossa ovat ohjearvot korkeille ja matalille verenpainearvoille ilman, etta ikä otetaan huomioon. Tämä verenpainearvoasteikko vastaa maailman terveysjärestön (WHO) suosituksia.

Matala verenpaine Normaali verenpaine (vihrea nayttolue 20

systolinen < 100 systolinen 100-139

diastolinen < 60 diastolinen 60-89

Verenpainaudin muotoja
lievasti kohonnut kohtalaisesti kohonnut huomattavan kohonnut
verenpaine verenpaine verenpaine

(keltainen oranssi punainen

näytöalue 20) näytöalue

20) näytöalue

20）

systolinen 140 - 159 systolinen 160 - 179 systolinen >_180

diastolinen 90 - 99 diastolinen 100 - 109 diastolinen >_110

VAROITUS

Lillian alhainen verenpaine on yhtä lailla terveysriski kuin lian korkea verenpaine! Huimauskohtaukset saattavat aiheuttaa vaarallisia tilanteita (esim. portaissa tai liikenteessä)!

2.6 Verenpaineen vaihtelut

Verenpaineseen saattavat vaikuttaa monet eri tekijat. Voimakas ruumiillinen rasitus, pelko, stressi tai vuorokauden aika, jolloin mittaus suoritetaan vaikuttavat kaikki voimakkaasti mitattuihin tuloksiin. Yksilolliset verenpainearvot vaihtelevat paivän mittaan ja eri vuodenaikoina erittäin paljon. Korkeasta verenpaineesta karsivila namä vaihtelut ovat erityisen suuria. Tavallisesti verenpaine on korkeimmillaan ruumiillissessa rasituksessa ja alim millaan yöllä unen aikana.

2.7 Mittauksiin vaikuttaminen ja mittausten arvioiminen

• Mittaa verenpaine useampaan kertaan ja tallenna tulokset ja vertaa tuloksia sitten keskenaan. Ålä tee johtopäätöksiä yksittäisen mittaustuloksen perusteella.
• Anna sellaisen laakärin arvioida verenpainearvosi, joka tuntea aikaisemman terveydentilasi ja sairautesi. Kun kaytät laitetta saannollisesti ja kirjoitat arvot muistiin laakäärä varten, on hyvä kertoa laakärille tuloksista silloin talöin.
• Muista verenpainetta mitatessasi, etta paivittaisin arvoihin vaikuttavat monet eri tekijat. Tupakointi, alkoholin kaytto, laakkeet ja ruumillinen tyo vaikuttavat mittaustuloksiin eri tavoin.
• Mittaa verenpaine ennen ruokailua.
• Ennen verenpoinemittausta on levattäv vahintän 5 minuuttia.
• Jos systolinen tai diastolinen mittausarvo vaikuttaa epatavalliselta (liian korkealta tai liian matalalta), vaikka mittaus on suoritettu oikein, ja tamä toistuu useammalla mittauskerralla, on syytä ottaa yhteys laakärin. Joskus on myös mahdollista, etta mittaus ei onnistu siksi, etta pulssi on epasaannollinen tai heikko. Silloin on myös syytä ottaa yhteys laakärin.

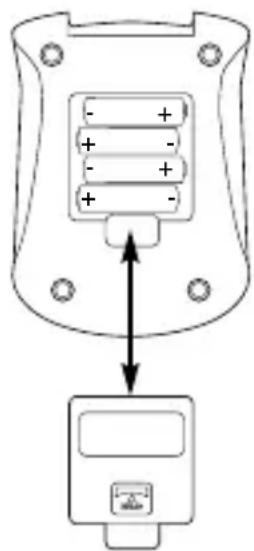

3.1 Paristojen asentaminen / pointaminen

Asentaminen: Avaa paristokotelo laitteen alaosassa painamalla salpaa kevesty nuolen suuntaan ja laita laitteen mukana toimitetut nelja paristoa (Alkaliparisto, typpi AA LR 6) paristokoteloon. Huomioi paristojen oikea suunta (kuva paristokotelossa). Laita paristokotelon kansi paikalleen ja puna sitä niin, etta kuulet sen nakshtavan paikalleen.

Poistaminen: Kun naytolle tulee nakyviin paristosymboli, vaihda paristot uusiin. Jos kaytetyt paristot ovat juuttuneet paristikokotelon, poista paristot varovasti kapeakarkisellä apuvalineellä, esim. kuulakarkikynallä. Muista, etta paristojen vaihdon jälkeen on paivamaärä ja kellonaika märitettäv uudelleen.

Kun paristot on asetetu ensimmäista kertaa, vuosiluku vilkkuu. Aseta nyt paiväys ja kellonaika kohdassa 3.3 Paiväyksen ja kellonajan asettaminen kuvatulla tavalla. Huomaa, etta paivämärä ja kellonaika tulee asettaa uudelleen jokaisen paristovaihdon jäldeen. Aikaisemmat mittaustulokset sailyvat muistissa.

VAROITUS PARISTO-TURVAOHJEITA

• Akkuja ja paristoja ei saa purkaa!
• Puhdista pariston ja laitteen kontaktipisteet tarvittaessa ennen paristojen asetusta!
• Poista tyhjät akut ja paristot valittömästi laitteesta!
• Kohonnut vuotovaara, välta kontaktia ihon, silmien ja limakalvojen kanssa! Jos joudut akkuhapon kanssa kosketuksiin, huuhtele vastaavat kohdat valittömästi runsaalla vedellä ja hakeudu läärin hoitoon!
• Jos paristo tai akku nielaistaan, hakeudu valittomasti laakärin hoitoon!
  Vaihda kaikki akut ja paristot samaan aikaan!
• Käytä ainoastaan saman tyypin paristoja, eri typpien paristoja tai uusia ja käytettyjä samaan aikaan ei saa käyttaa samassa laitteessa!
• Aseta paristot oikein paikalleen, huomioi napaisuus!
• Poista paristot ja akut laitteesta jos et käytä sitä pitkään aikaan!
• Pidä paristot poissa lasten ulottuvilta!
• Akkuja ja paristoja ei saa ladata! Rajahydysvaara!
• Liitä oikein! Rajahydysvaara!
• Alä heitä tuleen! Rajāhysvaara!
• Alä heita tuleen! Rajahydysvaara!
• Säilytä käytämattömät paristot pakkauksessa. Älä säilytä niitä metalliesineiden lahellä, ettei synny oikosulkua!
• Alä heita käytetyjä paristoja ja akkuja talousjätteen sekaan, vaan ongelmajätteisiin tai paristojen keräyspisteisiin!

3.2 Verkkolaitteen kayttö

Vaihtoehtoisesti voit kayttäa laitetta myös erityisen verkkovirtasovittimen (MEDISANA tuotenro: 51036) kanssa. Laite kiinnitetään siihen tarkoitukseen varattuun liitttimeen mittarin oikeassa sivussa ③. Täloin paristot pysvät laitteessa.

Kun pistoke tyonnenetaan verenpainemittarin taustapuolle, paristot kytkeytyvat mekaanisesti pois paalta. Siksi verkkolaite tulee ensin liittaa pistorasiaan ja vasta sitten verenpainemittariin. Jos verenpainemittaria ei ena kayteta, tulee pistoke irrottaa ensin verenpainemittarista ja sitten vasta verkkolaite pistorasiasta. Nain estetaan se, etta paivays ja kellonaika on saadettava joka kerta uudelleen.

3.3 Paivayksen ja kellonajan asettaminen

Paiväys ja kellonaika voidaan asettaa painamalla TIMER-nappäintä 7 useaman sekunnin ajan. Valitun muistin symboli alkaa vikkua. Paina nyt uudelleen lyhyesti TIMER-nappäintä 7 Seuraavaksi ilmestyy nayttoön 5 vikkuva vuosiluku. Vuosilukua muutetaan MEMORY-nappäintä 6 painamalla. TIMER-nappäintä 7 painamalla siirrytaan paiväyksen kuukauteen ja paivaan sekä kellonaikaan. Naytetyjä arvoja muutetaan kulloinkin MEMORY-nappäintä 6 painamalla.

3.4 Käytäjämuistin asetukset

MTP Pro laitteella on mahdollisuus kohdentaa mitatut arvot kahteen eri muistiin. Kummassakin muistissa on kaytossa 99 tallennuspaikkaa.

Painamalla TIMER-näppäintä ⑦ useampia sekunteja alkaa muistin (USER) 1 H
⑧ symboli vilkua näytössä ⑤. MEMORY-näppäimellä ⑥ voidaan valita
käytäjen USER 1:n ja USER 2:n valillä.

4.1 Verenpainemansetin kiinnittaminen

Kiinnitä ensin olkavarsimansetin ① ilmaletkun vapaa pää sille tarkoitettuun mittarin liittimeen ②.

Avaa mansetti renkaaksi ja vedä se paljaaseen vasempaan olkavarteen kynärtaipeen yläpuolle. Varmista, etteivät ahtaiden vaatteiden yös vedetyt kiristvät hihat purista käsivartta.

Pida huali siita, ettei mansetin metallikaari koskaan ole valtimon ylapuolella, koska se aiheuttaa virheellisia verenpainearvoja.

Mansetin letkun tulee olla kyynarateen keskellä ja osoittaa ranteen suuntaan. Mansetti ei saa olla millaan ravallaikiertyneena.

Kiinnitä painemansetti niin, etta se on tiukasti paikallaan, mutta ei kiristä tai purista. Kiristä mansetti vetamällä mansetin metallikaaren lapi vedetysta mansetinpäästä ja paina mansetti sitten tarranauhalla kiinni.

4.2 Oikea mittausasento

• Mittaa verenpaine istuen.
• Rentouta käsivarsi ja laske se kevyesti esimerkiki pöydälle. Pysy mittauksen aikana hiljaa paikallasi: alä liiku aläkä puhu, koska se saattaa muuttaa mittausarvoja.

4.3 Verenpaineen mittaaminen Yksittäismittaus

a. Paina START-painiketta 4

• Kaikki nayton symbolit nakyvat 5 naytolla noin kahden sekunnin ajan.
• Sen jälkeen mansetti ➀ tāytty. Samalla nakyyy näytölläouseva paine numeroina.
• Jos START-painikett 4 painetaan tayton aikana, tayttokkeskeytyy. Laitteen virta katkeaa ja mansetti tyhjenee.

b. Kun tayttö on valmis, mittaustoiminto kännistyy automaattisesti mansettiin dostettua painetta vahentämällä. Näytölä nakyvä arvo vastaa masetissa sillä hetkellä vallitsevaa painetta.

Alussa ilma tyhjenee tasaisella nopeudella. Kun sydämen lyönnit välittyvat ensi kerran, tyhjennys synchronisoidaan sydämen tahtiin, kunnes mittaus on valmis. Tämän toimenpiteen aikana kuuluu piipittäva äni ja samanaikaisesti sydansymboli 一 vilkkuu. Mittaus on paattynyt, kun mansetti tyhjenee nopeasti ilmasta ja merkkien SYS, DIA ja PUL vieressa nakyvat arvot ja WHO-verenpainepalkkinayttto 7.

Jos laite havaitsee mittauksen aikana rytmihäiriöitä, rytmihäiriosymboli vilkkuu mitattua arvoa naytettäessä.

4.4
Verenpaineen
mittaaminen
3MAM
mittausmenetelmä
(3 lisämittausta
keskiarvon
märättemiseen)

3MAM-mittausmenetelmän valinta

MTP Pro mitarissa on valittavana kaksi erilaista mittausmenetelmä.

Yksittäismitttaus
- 3 peräkkäistä mittausta (Measurement Average Mode = 3/MAMmenetelma)

Yksittäismittaus tarkoittaa, etta verenpaine mitataan kerran ja tallennetaan. 3/MAM-menetelma on suositeltavampi, jos verenpaine vaihtelee paljon. Kun verenpaine mitataan 3 kertaa 15 sekunnein valein, eliminoidaan voimakkaasti poikkeavat arvot. Jos poikkeamat ovat erittain suuret, voidaan joskus mitata vielä 4. arvo.

Näistä kolmesta mittauksesta muodostetaan painotetu keskiarvo, joka nagyy naytollä ja tallennetaan valittuun muistiin. Tälla menetelmällä mitattu arvo merkitään muistiin tallennettaessa kirjaimella A

3/MAM-menetelmällä minimoidaan vaärien mittausten vaara.

1. Valitse yksittäismittauksen ja 3 lisämittauksen (3MAM-menetelma) valillä painamalla TIMER-painiketta ⑦, pidä se painettuna, kunnes 3MAM-tilan symboli ja" tuleh naytolle ja vilkkuu.
2. Valitse MEMO-painikkeella 6 " Dja " " vall " " eli 3MAM-mittausmenetelma ja " " kittäismittaus.

1. Vahvista valintasi " " painamalla START-painiketta 4. Laite suorittaa itsetestauksen,jonka paatytya naytolle tulee Tapahtuman aikana kuuluu 5 lyhytta piippausta. Naytolle tulee A 18 (average = keskiarvo) sekä 1" eli ensimmainen mittaus.
2. Lopuksi man setti 1 taytyy automaattisesti, kunnes mittaukseen tarvittava paine on saavutettu. Voit myos luoda paineen manuailisesti painamalla START-painiketta 4 sen jälkeen kun laite in saavuttanut automaattisesti vahintään 30mmHg n paineen. Kun laitteessa on mielestasi mittaukseen riittäva paine, vapauta START-painike 4. Samalla nikyy naytolläouseva paine numeroina.
3. Kun tayttö on valmis, mittaustoiminto käynnistyy automaattisesti mansettiin nostettua painetta vahentämällä. Näytölä nakyvä arvo vastaa mansetissa sillä hetkellä vallitsevaa painetta.
4. Alussa ilma tyhjenee tasaisella nopeudella. Naytolle tulee pulsssymboli . Kun sydamen lyonnit valittyvatensi kerran, tyhjennys synkroni- soidaan sydamen tahtiin, kunnes mittaus on valmis.Tamän toiminnon aika-na kuuluu aina yksi piippaus sydamenlyontia kohden, elle piippaustoimintoa suljettu aiemmin. Samaan aikaan pulsssymboli wkkuu.
5. Ensimmäinen mittaus loppuu, kun paine päästetaän kokonaan mansetista ulos 15 sekuntia pitkän Countdownin aikana. Samalla Countdown-symboli ⑧vikkuu. Viiden viimeisen sekunnin aikana kuulet myös piippauksia.

6. Näytön " 1 " sijaan, nyt Näkyviin tulee " 2 " eli toinen mittaus. Toinen mittaus tapahtuu samoin kuin ensimmäinen, katso kohdat 2-5.

7. Näytön " 2 " sijaan, nyt Näkyviin tulee " 3 " eli kolmas mittaus. Kolmas mittaus tapahtuu samoin kuin ensimmäinen, katso kohdat 2-4.

8. 3MAM-mittaus on paattynyt, kun mansetti päästää ilman äkillisesti ja kuulet pitkan piippauksen.
9. Mitatut arvot SYS, DIA ja PUL naytetaan naytollä yhdessä WHO-veren-painepalkkien 20 kanssa. Samaan aikaan kuulet pitkän piippauksen.
10. Jos laite havaitsee mittauksen aikana arytmiaa, vilkkuu arytmia-symboli ⑤5 kahdeksan kertaamitattujen arvojen nayton aikana. Samaan aikaan kuulet kahdeksan lyhyttä piippausta, joiden tarkoitus on muistuttaa kayttajäe epasäannollisista sydämenlyönneista.
11. Laite palaa valmiustilaan, jos et paina 1 minuuti aikana mita'an painiketta.

OHJE

Laitteen käytön aikana voi ilmetä sisäisen kytkentäpiirin viat Err 1, 2, 3, 5, 6. Näistä Err 6 voi tulla ainoastaan 3MAM-toiminnossa. Viat Err 1, 2, 3, 5 eivät aiheuta 3MAM-toiminnossa mittauksen keskeytystä, paitsi jos ne ilmenevat kaksi kertaa peräkkäin. Virheilmoituksen yhteydessä kuulet aina 3 lyhyttä piippausta.

5 Muisti

5.1 Tulostent tallentaminen

5.2 Tallennettujen arvojen tulostaminen naytolle

Tassa laitteessa on 2 erillista muistia, joilla kummallakin on 99 tallennuspaikan kapasiteetti. Mittaustulokset tallentuvat valittuun tallennuspaikkaa automaattisesti. Jos muisti tayttyy, vanhin mittaustulos pyyhitaan yli.

Paina MEMO-nappaintä 6 kutsuaksesi esin tallennetut mittaustulokset. Kaikkien naytollä olevien segmenttien nayton jälkeen naytetään valitussa muistissa olevien mittausten " Merkitty keski arvo.

MEMO-nappäntä 6 uudelleen painettaessa naytetaaen viimeksi suoritetun ja tallennetun mittauksen yksittäiset mittausarvot (systolinen, diastolinen, pulssi ja paiväys/kellonaika vuorotellen). Jos tamä mittaus suoritettiin 3MAMmentelmällä, tulee naytolle A

Jos mittauksen aikana on havaittu rytmihäiriöitä, naytetaan myos rytmihäiriösymboli 15 , joka ei kuitenkaan vilku.

Paina MEMO-nappäintä 6 uudelleen selataksesi mittaustapahtumia taaksepäin. Nayttö tapahtuu alenevassa järestyksessä.

Laite palaa valmiustilaan takaisin, jos et paina 1 minuuti aikana mitaän painiketta.

5.3 Muistin tyhjentäminen

Valitun muistin tiedot voidaan tyhjentaa painamalla MEMORY-nappainta 6 n. 7 sekunnin ajan. 7 sekunnin jälkeen ilmestyy nayttoon 5 " CLCLEAR = poista), joka ilmoittaa, etta kaikki tiedot on tyhjennetty.

5.4 Laitteen sulkeminen

Laite sammuttaa itsensä automaattisesti n. 1 minuuti päästä, jos mitään nappäintä ei ole painettu, tai se voidaan sammuttaa START-nappäimella Kellonaika ja valittu henkilömuistipaikka naytetaan jatkuvasti naytössa.

6 Sekalaista

6.1 Näyttösymbolien selitykset

Err Mittausvirhe

Lo Pulssi on alle 40 lyontia minuutissa.

Sykkeen tunnistus

Laite on havainnut ryhmiäirioita

Paristo tyhja. Vaihda uudet paristot.

6.2 Viat ja niiden korjaaminen

Vikailmoitus

Mahdollisia syitä ja ratkaisuja

Err 1

Systolinen paineenmittaus keskeytyi.
Yhteys ilmaletkuun saattaa olla poikki tai sykettä ei voitu havaita.
Tarkasta olkavarsimansetin ja laitteen valinen liitos.

Err 2

Todettiin epafysiologisia paineimpulsseja. Syy: Käsivartta liikutettiin mittauksen aikana. Toista mittaus ja pidä käsivarsi paikalaan.

Err 3

Jos paineen saaminen olkavarsimansettiinkestaa lian kauan, olkavarsimansetti ei kenties ole oikein paikallaan tai letkuliitos ei ole tivis. Tarkasta liitos ja toista mittaus.

Jos uudelleenmittauksessa tulee sama virheilmoitus, ota yhteys MEDISANAn edustajaan.

Err 5

Mittauksen aikana vallinneiden epastabilien olosuhteiden takia keskiarvoa e i voitu laskea.
Mittaa verenpaine uudelleen ja pidä käsivarsi hiljaa paikallaan alakä puhu.
mittauksen aikana.

Err 6

MAM-toiminnossa ilmeni lian monta virhettä, joten lopputulosta ei voida maärittä.

Huomioi luotettavien mittausten tarkastusista ja toista mittauussen jälkeen.

HI

Mansetin paine on lian korkea (yli 300 mmHg) tai pulssi on lian korkea (yli 200 lyonti minuutissa).

Rentoudu 5 minuuttia ja toista mittaus sitten.

LO

Pulssi on liian alhainen (alle 40 lyontia minuutissa). Toista mittaus.

6.3

Puhdistus ja huito

• Poista paristot ennen laitteen puhdistamista.
• Älä koskaan käytä voimakkaita puhdistusaineita tai karkeita harjoja.
• Puhdista mittari miedolla saippualiuoksella nihkeaksi kostutetulla pehmeallä kankaalla. Laitteeseen ei saa paastaa vetta. Laitetta ei saa kayttaa ennen kuin se on kokonaan kuiva.
• Ota paristot pois laitteen sisälä, jos laite on pitkään käytämätta. Paristot saattavat muuten vuotaa laitteen sisän.
• Suojaa laite suoralta auringonvalolta, liaita ja kosteudelta.
• Mansettiin saa tayttä ilmaa vain, kun se on kiedottuna olkavarren ympäri.

- Mittaustekninen kontrolli: (koskee vain ammatillista käyttoä)

Valmistaja on kalibroinut laitteen kahdeksi vuodeksi. Ammattaisessa käytössä mittaustekninen kontrolli on suoritettava viimeistän kahden vuoden kuluttua, ja sen saa suorittaa vain ammattitaitoinen henkilo. Kontrolli on maksullinen, ja sen voi suorittaa vastaava viranomainen tai valtuutettu huoltopiste - laakinnällisten tuotteiden käytäjille annettujen märäysten mukaisesti.

6.4

Havittamisohjeita

Tata laitetta ei saa havittt talousjatteiden mukana.

Jokainen kuluttaja on velvoitettu luovuttamaan kaikki sahköiset tai elektroniset laitteet, sisälätvätpä ne haitallisia aineita tai eivat, kaupunkinsa tai likkeen keräyspisteeseen, jotta laitteet voitaisin havittä ympräristöystävällisesti.

Poista paristo ennen laitteen havittamista. Ala heita kaytettyjä paristoja ja akkuja kotitalousjatteisiin, vaan ongelmajatteisiin tai toimita ne alan likkeessä olevaan keräyspisteeseen.

Ota yhteyttä paikalliseen viranomaisen tai myyjaliikkeeseen havyksensuorittamiseksi.

6.5 Direktivit / Normit

Tämä verenpainemittari vastaa EU-standardin tavoitteita ei-invasiisille verenpainmittareille. Se on sertifioitu EYdirektiivien mukaan ja siinä on CE-merkki (vaatimustenmukaisuusmerkinta) "CE 0297".

Tämä verenpainemittari tāyttä eurooppalaiset märäykset EN 60601-1, EN 60601-1-2, EN 80601-2-30, EN 1060-1/3, EN ISO 14971 ja EN 15223-1.

Se tayttä myös EU-direktiivin "Neuvoston direktiivin 93/42/ETY laakinnällisista laitteista" vaatimukset.

Kliniset tulokset:

Kliniset tutkimukset suoritettiin laitteella USA:ssa ja Saksassa normin EN 1060-4 ja AAMI - standardin (US) mukaan.

Sähkömagneettinen yhteensopivuus:

Laite vastaa sähkömagneettisen yhteensopivuuden normin EN 60601-1-2 vaatimuksia.

Näiden mittaustietojen yksityiskohtia voit kysya MEDISANAn kautta.

Käytäjäkunta:

Laite soveltuu aikuisten ei-invasiiviseen verenpainemittaukseen (mikä tarkoittaa, etta se soveltuu ulkoiseen käyttoën).

6.6 Tekniset tiedot

Nimi ja malli	: MEDISANA Olkavarresta mitattava verenpainemittari MTP Pro
Näytöjarjestelmä : Digitaalinen näytö
Tallennuspaikkoja : 2 x 99
Mittausmenetelmä : Oskillometrinen
Jännitelähde : 6 V=, 4 x 1,5 V:n AA-sormiparisto LR6, alkali
Verenpaineen mittausalue : 30 - 280 mmHg
Sykkeen mittausalue : 40 - 200 lyöntä / min
Staattisen paineen
maksimaalinen
mittauspoikkeama : ± 3 mmHg
Sykearvojen maksimaalinen
mittauspoikkeama : ± 5 % arvosta
Paineenmuodostus : Automaattisesti mikropumpulla
Ilmanpäästö : Automaattinen
Autom. virran katkaisu : noin 1 minuuti kuluttua
Käytöedellytykset : valillä + 10 °C ja + 40 °C, ilmankosteus 15 - 85 %
Säilytysedellytykset : -valillä - 5 °C ja + 50 °C
Mitat : noin 120 mm x 163 mm x 66 mm
Mansetti	: 22 - 32 cm Aikuisten mansetti keskimääräisellä olkavarren ympärsmitalla
Paino	: noin 480 g sis. paristot
Tuotenumbero	: 51090
EAN-numero	: 40 15588 51090 8
Erikoislisätarvikkeet	: Verkkomuuntaja Tuote-nro. 51036 Mansetti suuri 32 - 42 cm suuremman olkavarren omaaville aikuisille Tuote-nro. 51037

C€0297

Jatkuvan tuotekehittelyn myöta pidätämme itsellämme oikeuden teknisin ja muotoilullisiin muutokiin.

Tāmān kāyttöohjeen kulloinkin ajantasaisen laitokensen lóydāt osoitteesta www.medisana.com

Laajennetut takuuehedot

Känny takuutapauksessa alan liikkeen tai suoraan asiakaspalveluhuollon puoleen. Jos laite tulee lahettä huoltoon, ilmoita vika ja laheta laitteen mukana kopio ostokuitista.

Tällöin ovat voimassa seuraavat takuuehdot:

1. MEDISANA-tuotteille myonnenään 10 vuoden takuu myntipäiväyksesta. Myntipäiväys tulee todistaa takutapauksessa ostokuitilla tai laskulla.
2. Materiaali- tai valmistusvioista johtuvat puutteet korjataan takuuaikana maksutta.
3. Takuukorjaus ei pidennä takuuaikaa, ei laitteelle eikä vaihdetulle rakenneosalle.
4. Takuun ulkopuolelle jävävat:

a. kaikki vahingot, jotka syntyvat asiattomasta käsittelystä, esim. kayttöohjeen noudattamatta jattämisestä.
b. Vahingot, joiden syyksi voidaan jajittaa ostajan tai asiattoman kolmannen osapuolen suorittama kunnossapito tai toimet.
c. Kuljetusvauriot, jotka ovat syntyneet matkalla valmistajalta kuluttajalle tai asiakaspalveluun lahetettäessä.
d. Lisäosat, jotka ovat altiina normalaille kulutukselle (mansetti, paristot jne.).

1. Vastuu laitteen aiheuttamista valittomista tai valillisista seurausvahingoista on myos poissuljettu, jos laitteelle aiheutunut vahinko hyväksytään takuutapaukseksi.

MEDISANA AG

Jagenbergstraße 19

41468 NEUSS

SAKSA

Huolto-osoite loytyy erillisestä liitelehtisestä.

OBSERVERA! SPARA!
