Auto Reel 2590 - Kastelukannuletku HOZELOCK - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kasteluletkun kelauslaite
Merkki	Hozelock
Malli	Auto Reel 2590
Letkun pituus	25 metriä
Letkun halkaisija	12,5 mm
Mekanismin tyyppi	Automaattinen jousikelaustoiminto
Kääntöalue	180°
Kiinnitys	Seinäkiinnitys (tulpat ja ruuvit mukana)
Turvalukitus	Kääntyvä valitsin lukitusasennolla
Tarvikkeiden säilytys	Seinäkiinnityksen alla
Kelauslaitteen takuu	2 vuotta
Letkun takuu	15 vuotta
Käyttö	Ulkokäyttö (sovitin tarvitaan sisähanalle)
Huolto	Säilytä sisällä talvella jäätymisen estämiseksi
Varaosat	Saatavilla osoitteesta www.hozelockservice.com

Usein kysytyt kysymykset - Auto Reel 2590 HOZELOCK

Kuinka asennan Auto Reel 2590 -kelauslaitteen?

Asenna kelauslaite kiinnittämällä seinäkiinnike pystysuoraan vatupassin avulla, poraamalla 7 mm halkaisijaltaan ja 50 mm syvyiset reiät. Käytä mukana tulevia tulppia ja ruuveja tiili- tai betoniseinälle. Kiinnitä sitten 2 metrin syöttöletku kelauslaitteeseen ja liitä se hanaan kierreliittimen avulla. Aseta kelauslaite kiinnikkeeseen kallistamalla taaksepäin ja napsauttamalla lukitukset paikalleen.

Kuinka automaattinen kelaus käynnistetään?

Käynnistä automaattinen kelaus vetämällä letkua varovasti noin 15-30 cm ulos kelauslaitteesta, tuo sitten letkun pää takaisin kelauslaitteen lähelle. Tämä vapauttaa lukituksen ja käynnistää kelausjousen. Pidä aina letkun päästä kiinni kelauksen aikana.

Mitä tehdä, jos letku ei kelaudu automaattisesti?

Jos letku ei kelaudu, sulje ensin hana ja anna veden valua pois avaamalla suutin. Tuo sitten letkun pää kelauslaitteen lähelle ja vedä varovasti (15-30 cm) vapauttaaksesi lukituksen. Tarkista, ettei mikään estä letkun kulkua. Jos ongelma jatkuu, ota yhteyttä Hozelockin asiakaspalveluun.

Kuinka lukita kelauslaite paikoilleen?

Käytä kelauslaitteen sivussa olevaa turvalukitusta. Käännä valitsin kohti lukittua lukkosymbolia lukitaksesi letkun ja estääksesi tahattoman kelauksen tai purkautumisen. Avaa lukitus kääntämällä auki olevaan lukkoon. Lukitse kelauslaite aina, kun se jätetään valvomatta.

Kuinka korjata vesivuodot?

Poista kelauslaitteen sivulevy ja kiristä syöttöletkun kelauslaitteeseen yhdistävä mutteri. Tarkista myös letkun päiden ja sulkuventtiilin liitokset. Jos vuodot jatkuvat, varmista, että tiivisteet ovat hyvässä kunnossa.

Voinko käyttää pidempää syöttöletkua?

Kyllä, jos mukana tuleva 2 metrin syöttöletku on liian lyhyt, voit korvata sen hyvälaatuisella 12,5 mm letkulla haluamasi pituisena. Varmista, että letku on kiinnitetty kunnolla kelauslaitteen tuloliitäntään.

Kuinka huoltaa kelauslaitetta talvella?

Jäätymisvaurioiden välttämiseksi irrota kelauslaite seinästä talven ajaksi ja säilytä sisällä. Tyhjennä vesi letkusta ja mekanismista ennen varastointia. Varmista, että kelauslaitteen alla oleva lattia pysyy kuivana putoamisen estämiseksi.

Mitä tehdä, jos kelausmekanismi on viallinen?

Älä yritä korjata tai purkaa mekanismia itse. Ota yhteyttä Hozelockin asiakaspalveluun saadaksesi apua. Myös takuuajan jälkeen Hozelock tarjoaa maksullisia korjauspalveluita.

Voinko korjata vaurioituneen letkun?

Ei, jos kasteluletku on vaurioitunut, älä korjaa sitä. Ota yhteyttä Hozelockin asiakaspalveluun saadaksesi vaihtotuotteen. Alkuperäisellä letkulla on 15 vuoden takuu valmistusvirheitä vastaan.

Mikä on tuotteen takuu?

Auto Reel 2590 -kelauslaitteella on 2 vuoden takuu valmistus- ja materiaalivirheitä vastaan. Kasteluletkulla on 15 vuoden takuu. Säilytä kuitti ostotodistuksena. Takuun jälkeisiä toimenpiteitä varten katso www.hozelockservice.com.

KÄYTTÖOHJE Auto Reel 2590 HOZELOCK

Tarvittavat tyokalut

Nødvendigt værktoj

Attrezzi necessari

Ferramentas necessarias

Wymagane narzedzia

Anatouvaepyaleia

Gerekli alelter

Szükséges eszközök

Potrebne náradi

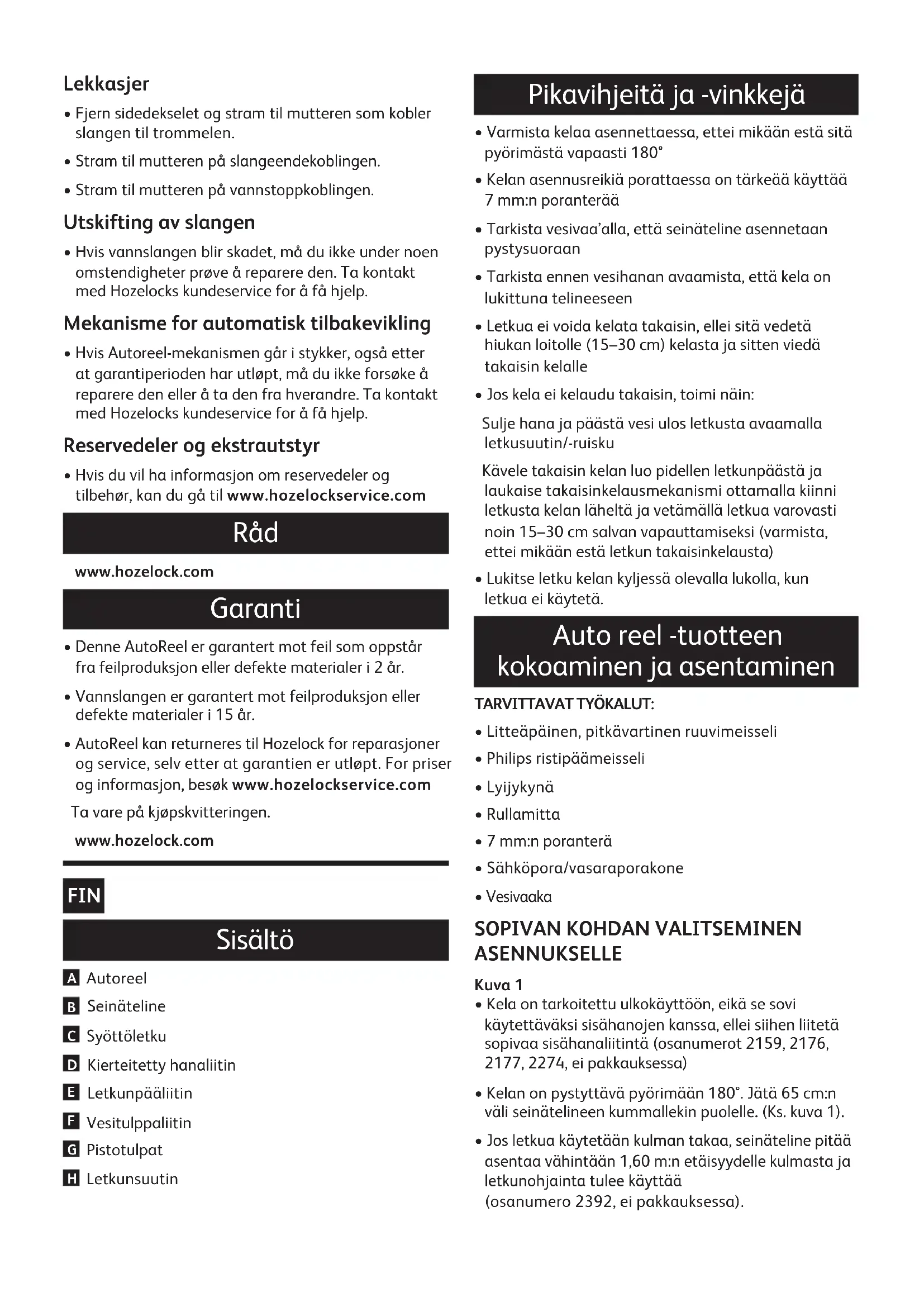

A Autoreel
B Seinateline
C Syöttöletku
Kierteitetty hanaliitin
E Letkunpaaliitin
F Vesitulppaliitin
6 Pistolulpat
H Letkunsuutin

Pikavihjeita ja -vinkkejä

• Varmista kelaa asennettaessa, ettei mikään esta sitä pyörimastä vapaasti 180^
• Kelan asennusreikiä porattaessa on tärkeää käyttaa 7 mm:n poranteräa
• Tarkista vesivaa'alla, etta seinateline asennetaan pystysuoraan
• Tarkista ennen vesihanan avalanche, etta kela on lukittuna telineeseen
• Letkua ei voida kelata takaisin, ellei sita vedetahiukan loitolle (15-30 cm) kelasta ja sitten viedatakaisin kelalle
• Jos kela ei kelaudu takaisin, toimi nain:

Sulje hana ja paësta vesi ulos letkusta avaamalla letkusuutin/-ruisku

Kavele takaisin kelan luo pidellen letkunpäästa ja laukaise takaisinkelausmekanismi ottamalla kiinni letkusta kelan laheltä ja vetamälla letkua varovasti noin 15-30 cm salvan vapauttamiseksi (varmista, ettei mikan esta letkun takaisinkelausta)

Lukitse letku kelan kyljessä olevalla lukolla, kun letkua ei kaytetä.

Auto reel -tuotteen kokoaminen ja asentaminen

TARVITTAVATYOKALUT:

• Litteäpäinen, pitkävartinen ruuvimeisseli
  Philips ristipäameisseli
  Lyijykynä
  Rullamitta
• 7 mm:n porantera
  Sahkopora/vasaraporakone
• Vesivaaka

SOPIVAN KOHDAN VALITSEMINEN ASENNUKSELL

Kuya 1

• Kela on tarkoitettu ulkokayttoon, eikä se sovi kaytettavaksi sisahanojen kanssa, ellei sihen liitetä sopivaa sisahanaliitintä (osanumerot 2159, 2176, 2177, 2274, ei pakkauksessa)
• Kelan on pystytäva pyörimaln 180^ . Jäta 65 cm:n vali seinatelineen kummallekin puolle. (Ks. kuva 1).
• Jos letkua käytetään kulman takaa,seinateline pitäa asentaa vähintään 1,60 m:n etäisyydelle kulmasta ja letkunohjainta tulee käyttaa (osanumero 2392, ei pakkauksessa).

SEINATELINEEN ASENNUS

Kuva 2

• Irrotaseinateline (sisalttoB)kelasta vapauttamalla kelassa oleva lukkosalpa (kuva 2a).Seinateline voidaan nyt poistaa asentamista varten.
• Tärkeä: Varmista vesivaa'alla, etta seinateline on pystysuorassa (niin, etta riippulukon silmukka (kuva 6a) on alaspain) ja etta porattujen reikien koko on oikea (halkaisija 7 mm, syvyys 50 mm) (kuva 2b).
• Käytä pakkaussa olevia neljää pistolotulppaa ja ruuvia (sisälto G). Toimitetuja tulppia ja ruuveja saa käyttaa vain tavallisilla tiili- ja betoniseinillä. Jos haluat kiinnittä a telineen muunlaiselle seinälle, käytä kyseiselle pinnalle sopivia ruuveja ja tulppia.

SYÖTTÖLETKUN JA KIINNITTIMIEN LIITTÄMINEN

Jos pakkauksessa oleva syotttoletku ei ulotu vesihanaan, vaihda se muuhun 12,5 mm:n laatuletkuun.

Kuva 3 - Syöttöletkun kiinnittäminen:

• Aseta kela pehmeallee pinnalle A-puoli ylospain ja irrota sivulevy litteapaisellra ruuvimeisselillä (kuva 3a).
• Irrota letkumutteri sisasovittimesta (kuva 3b).
• Työnnä 2 m:n syöttöletku letkusillan alapuolle ja pane mutteri letkun pälle (kuva 3c).
• Työnnä letkunpää tuloaukon hampaiden alle ja kiristä mutteri (kuva 3d). Varmista, etta letku työnnetaan täysin paikalleen tuloaukkoon. Kiinnitä sivulevy paikalleen (kuva 3e).

Kiinnita letkunpaaliitin (sisaltto E) syottoletkun vapaaseen paahan. Kiinnita tulppaliitin (sisaltto F) kastelulektkuun ja liita pakkaukssaa oleva suutin/ ruisku tulppalittimeen (sisaltto H) (kuva 3f).

KELAN ASENTAMINEN

Vapauta kelan lukkosalpa (kuva 2a).
- Asenna kela telineeseen kallistamalla kelaataksepain ja asettamalla kelan ylateliniitintelineen paalle (kuva 4a).
- Anna Autoreel-tuotteen laskeutua alatelineen pälle (kuva 4b).
Lukitse paikalleen lukkosalvalla (kuva 4c). Varmista, etta kiinnittimet napsahtavat paikoilleen.
- Kiinnitä kierteitetty hanaliitin (sisälto D) hanaan ja liitä syöttöletku sihen letkunpäälliittimen kautta (kuva 5).

• Testaa kokoonpano ja varmista, etta kela paasee pyorimaan vapaasti 180^ . Kaannahana auki ja laske vetta kelan lapi ennen sen ensimmaista kayttokertaa. Tarkista, ettei letku vuoda ja kiristä letkuliittimet uudelleen, jos vuotoja esiintyy.
• Kelaan voidaan kiinnittä riippulukko (ei pakkaukssaa), jos se jatetaan valvomatta seinälle (kuva 6a).
• Telineen pohjassa on sailytyspaikka letkulle ja sen varusteille (kuva 6b).

KELAN KAYTTÄMINEN

• Voit vetäa letkun ulos tarttumalla siihen ja kävelemällä kelasta pois pän mihin suuntaan tahansa.
• Kelassa on automaattinen salpa, joka pitää letkun paikallaan halutussa pituudessa. Letku voidaan tällöin asettaa maahan eikä se kelaudu takaisin.
• Jos tarvitaan enemmän letkua, sitä voidaan vetäu ulos tarpeen mukaan.
• Letkun varovainen takaisinkelaaminen tehdään vetamällä letkua 15–30 cm:n etäisyydelle kelasta, jotta luktkomekanismi vapautuu. Kävele takaisin kelaa kohti. Pitele aina letkunpäästä sen kelautuessa takaisin. Jos menettely on hankala, kokeile seuraavia:

Sulje hana ja päästa vesi ulos letkusta avaamalla letkusuutin/-ruisku

Kävele takaisin kelan luo pidellen letkunpäästä ja laukaise takaisinkelausmekanismi ottamalla kiinni letkusta kelan laheltä ja vetämälla letkua varovasti noin 15-30 cm salvan vapauttamiseksi (Varmista, ettei mikaan esta letkun takaisinkelausta.)

TÄRKEAA: LETKUNPAA ON VIETAVA KÄVELLEN TAKAISIN KELAAN.

TURVALUKON KÄYTTÄMINEN

Kuva 7

• Turvalukkoa kaytetaan kelan kyljessə olevasta valitsimesta.
• Turvalukolla on kaksi tarkoitusta:
• Estàa letkun vetäminen ulos sen ollessa tãysin takaisinkelattuna
• Estàa letkun odottamaton takaisinkelautuminen letkua käytettaessä.
• Turvalukko lukitaan käantämälä valitsin (riippulukko kiinni) -symboliin pain (kuva 7a). Turvalukko avataan käantämälä valitsin (riippulukko auki) -symboliin pain (kuva 7b).
• Turvallisuuden lisäämiseksi lukitse kela aina, kun se jatetaan valvomatta.

Varoitus

Alä käytä turvalukkoa kelan pyöriessä.

TÄRKEAA

Vaurioiden ja loukkaantumisen estämiseksi:

ALA:

paasta kelasta irti takaisinkelauksen aikana.
Kavele aina kelan luo letkusta pidellen
työnnä sormia tai esineitä kelan letkuaukkoon kayton aikana
yritä irrottaa ruuveja mistaän tuotteen osasta
irrota harmaata kuulaa kastelulektkusta.

MUISTA:

irrottaa kela seinälta talvella, ettei pakkanen vioita sitä
pitäa kelan alapuolella oleva alue mahdollisimman vapaana vedestä liukastumisvaaran valttamiseksi
sulkea hana, kun letku ei ole kaytossa.

Vianetsintä

Automaattisen takaisinkelauksen aktivoiminen

• Letkua on vedettävä kelasta 15–30 cm; se ei kelaudu automaattisesti takaisin, jos sitä vedetään vahemman tai enemman. Helpoin tapa käynnistää takaisinkelaus on vetää letkusta varovasti kelan laheltä.

Vuodot

• Irrota sivulevy ja kiristä mutteri, jolla letku on kiinnitety kelaan
  Kiristä letkunpäälliittimen mutteri
• Kiristä vesitulppaliittimen mutteri.

Letkun vaihto

• Jos kasteluletku vaurioituu, alä missaan tapauksessa yritä korjata sitä itse. Pyydä apua Hozelockin asiakspalvelusta.

Autoreel-mekanismi

• Jos Autoreel-mekanismi vaurioituu, alä yritä purkaa tai korjata sitä itse, vaikka takuusi ei olisi enaa voimassa. Pyydä apua Hozelockin asiakaspalvelusta.

Varaosat ja lisavarusteet

• Lisātietao vaaraosista ja lisāvarusteista on sivustossa www.hozelockservice.com

Neuvonta

www.hozelock.com

Takuu

• AutoReel-tuotteella on kahden vuoden takuu, joka kattaa valmistus- ja materiaaliviat.
  Kasteluletkulla on 15 vuoden takuu, joka kattaa valmistus- ja materiaaliviat.
• AutoReel voidaan palauttaa Hozelockille korjattavaksi ja huollettavaksi myös sen jälkeen, kun takuu on kulunut umpeen. Hinnat ja tiedot ovat nahtävissa sivustossa www.hozelockservice.com Säilytä ostokuitti.

www.hozelock.com

DK

Indhold

A Autoreel
B Vægbeslag
Tilforselsslange
Gevindhanekobling
E Slangeendekobling
F Vandstopkobling
6 Rawplugs
H Slangemundstykke
