BEDIENUNGSANLEITUNG Auto Reel 2590 HOZELOCK

Hahnstücke mit Gewinde

Wasserstopp-Anschlussstück

Schlauchdüse Kurze hinweise und tipps

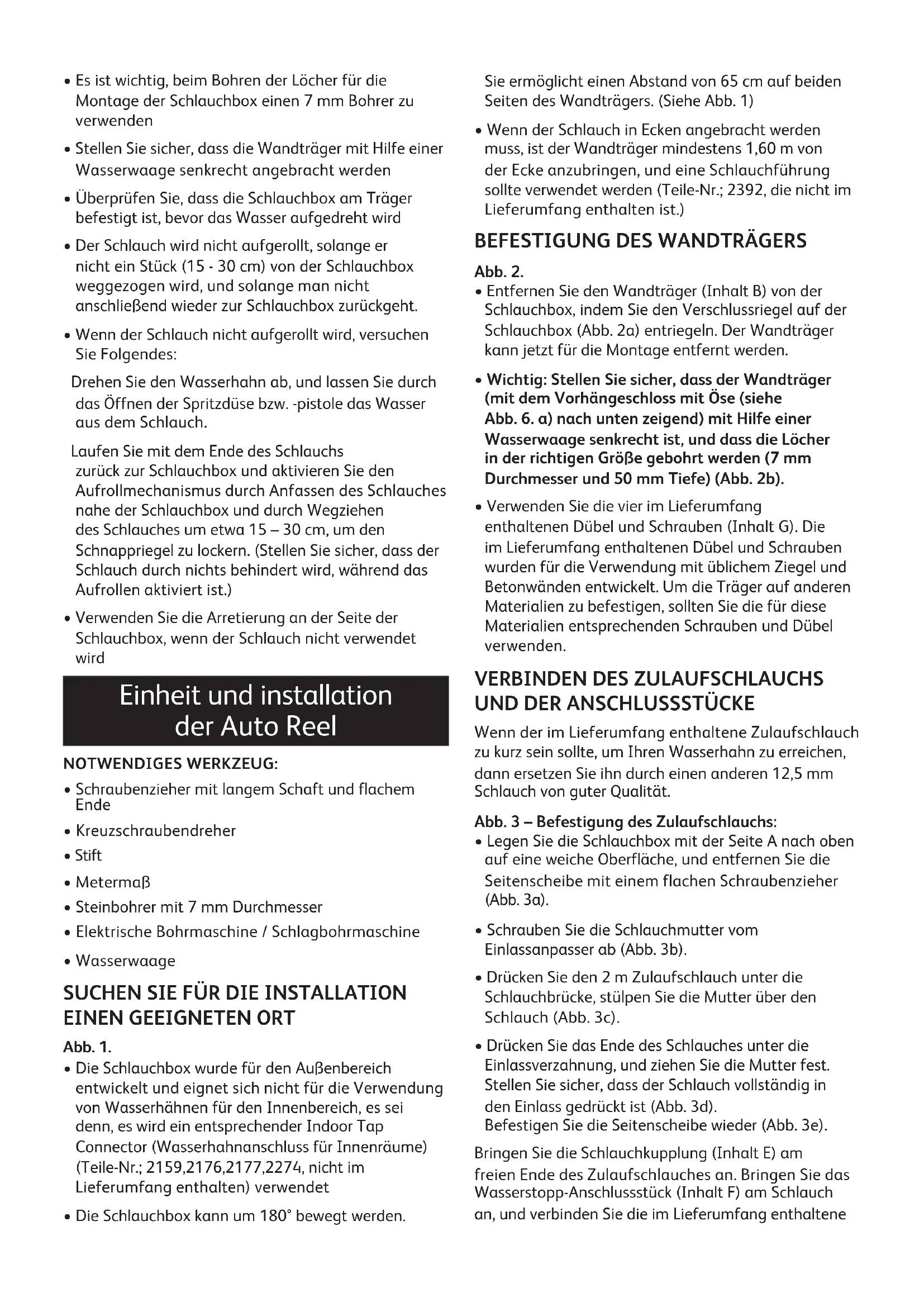

• Stellen Sie beim Montieren der Schlauchbox sicher, dass nichts die freie Bewegung der Schlauchbox um 180° behindert• Es ist wichtig, beim Bohren der Löcher für die Montage der Schlauchbox einen 7 mm Bohrer zu verwenden

• Stellen Sie sicher, dass die Wandträger mit Hilfe einer Wasserwaage senkrecht angebracht werden

• Überprüfen Sie, dass die Schlauchbox am Träger befestigt ist, bevor das Wasser aufgedreht wird

• Der Schlauch wird nicht aufgerollt, solange er nicht ein Stück (15 - 30 cm) von der Schlauchbox weggezogen wird, und solange man nicht anschließend wieder zur Schlauchbox zurückgeht.

• Wenn der Schlauch nicht aufgerollt wird, versuchen Sie Folgendes: Drehen Sie den Wasserhahn ab, und lassen Sie durch das Öffnen der Spritzdüse bzw. -pistole das Wasser aus dem Schlauch. Laufen Sie mit dem Ende des Schlauchs zurück zur Schlauchbox und aktivieren Sie den Aufrollmechanismus durch Anfassen des Schlauches nahe der Schlauchbox und durch Wegziehen des Schlauches um etwa 15 – 30 cm, um den Schnappriegel zu lockern. (Stellen Sie sicher, dass der Schlauch durch nichts behindert wird, während das Aufrollen aktiviert ist.)

• Verwenden Sie die Arretierung an der Seite der Schlauchbox, wenn der Schlauch nicht verwendet wird Einheit und installation der Auto Reel NOTWENDIGES WERKZEUG:

• Schraubenzieher mit langem Schaft und flachem Ende

• Kreuzschraubendreher

• Steinbohrer mit 7 mm Durchmesser

EINEN GEEIGNETEN ORT

• Die Schlauchbox wurde für den Außenbereich entwickelt und eignet sich nicht für die Verwendung von Wasserhähnen für den Innenbereich, es sei denn, es wird ein entsprechender Indoor Tap Connector (Wasserhahnanschluss für Innenräume) (Teile-Nr.; 2159,2176,2177,2274, nicht im Lieferumfang enthalten) verwendet

• Die Schlauchbox kann um 180° bewegt werden. Sie ermöglicht einen Abstand von 65 cm auf beiden Seiten des Wandträgers. (Siehe Abb. 1)

• Wenn der Schlauch in Ecken angebracht werden muss, ist der Wandträger mindestens 1,60 m von der Ecke anzubringen, und eine Schlauchführung sollte verwendet werden (Teile-Nr.; 2392, die nicht im Lieferumfang enthalten ist.)

• Entfernen Sie den Wandträger (Inhalt B) von der Schlauchbox, indem Sie den Verschlussriegel auf der Schlauchbox (Abb. 2a) entriegeln. Der Wandträger kann jetzt für die Montage entfernt werden.

• Wichtig:StellenSiesicher,dassderWandträger (mitdemVorhängeschlossmitÖse(siehe Abb.6.a)nachuntenzeigend)mitHilfeeiner Wasserwaagesenkrechtist,unddassdieLöcher inderrichtigenGrößegebohrtwerden(7mm Durchmesserund50mmTiefe)(Abb.2b).

• Verwenden Sie die vier im Lieferumfang enthaltenen Dübel und Schrauben (Inhalt G). Die im Lieferumfang enthaltenen Dübel und Schrauben wurden für die Verwendung mit üblichem Ziegel und Betonwänden entwickelt. Um die Träger auf anderen Materialien zu befestigen, sollten Sie die für diese Materialien entsprechenden Schrauben und Dübel verwenden. VERBINDENDESZULAUFSCHLAUCHS

UND DER ANSCHLUSSSTÜCKE

Wenn der im Lieferumfang enthaltene Zulaufschlauch zu kurz sein sollte, um Ihren Wasserhahn zu erreichen, dann ersetzen Sie ihn durch einen anderen 12,5 mm Schlauch von guter Qualität. Abb.3–BefestigungdesZulaufschlauchs:

• Legen Sie die Schlauchbox mit der Seite A nach oben auf eine weiche Oberfläche, und entfernen Sie die Seitenscheibe mit einem flachen Schraubenzieher (Abb. 3a).

• Schrauben Sie die Schlauchmutter vom Einlassanpasser ab (Abb. 3b).

• Drücken Sie den 2 m Zulaufschlauch unter die Schlauchbrücke, stülpen Sie die Mutter über den Schlauch (Abb. 3c).

• Drücken Sie das Ende des Schlauches unter die Einlassverzahnung, und ziehen Sie die Mutter fest. Stellen Sie sicher, dass der Schlauch vollständig in den Einlass gedrückt ist (Abb. 3d). Befestigen Sie die Seitenscheibe wieder (Abb. 3e). Bringen Sie die Schlauchkupplung (Inhalt E) am freien Ende des Zulaufschlauches an. Bringen Sie das Wasserstopp-Anschlussstück (Inhalt F) am Schlauch an, und verbinden Sie die im Lieferumfang enthalteneDüse / Pistole mit dem Wasserstopp-Anschlussstück (Inhalt H) (Abb. 3f).

INSTALLATION DER SCHLAUCHBOX

• Verschlussriegel auf der Schlauchbox entriegeln. (Abb. 2a).

• Befestigen Sie die Schlauchbox am Träger, indem Sie die Schlauchbox nach hinten kippen, und die obere Trägerfassung auf der Schlauchbox auf dem Träger platzieren (Abb. 4a).

• Ermöglichen Sie der Schlauchbox Autoreel auf den unteren Träger zu fallen (Abb. 4b).

• Rasten Sie sie mit Hilfe des Verschlussriegels (Abb. 4c) ein. Stellen Sie sicher, dass die Clips einrasten.

• Befestigen Sie das Hahnstück mit Gewinde (Inhalt D) an Ihren Wasserhahn, und verbinden Sie den Zulaufschlauch über die Schlauchkupplung damit (Abb. 5).

• Prüfen Sie die Einheit, um sicherzustellen, dass die Schlauchbox um 180° frei gedreht werden kann. Drehen Sie den Wasserhahn auf, und lassen Sie Wasser durch die Schlauchbox laufen, bevor Sie sie zum ersten Mal benutzen. Prüfen Sie sie auf Lecks, und ziehen Sie die Schlauchverbindungen bei Lecks nach.

• Ein Vorhängeschloss (nicht im Lieferumfang enthalten) kann an der Schlauchbox befestigt werden, wenn diese unbeaufsichtigt an der Wand bleibt (Abb. 6a).

• Es gibt eine Zubehörablage auf der Unterseite des Trägers zur Aufbewahrung des Schlauchende- Zubehörs (Abb. 6b). VERWENDUNGDERSCHLAUCHBOX

• Um den Schlauch herauszuziehen, halten Sie das Schlauchende fest, und bewegen Sie sich von der Schlauchbox weg, ganz gleich in welche Richtung.

• Die Schlauchbox hat einen automatischen Schnappriegel, um den Schlauch für die Verwendung bei jeder erforderlichen Länge am Platz zu halten. Der Schlauch kann auf dem Boden platziert werden und rollt sich nicht auf.

• Wenn der Schlauch länger sein soll, dann ziehen Sie ihn dementsprechend heraus.

• Um den Schlauch aufzurollen, ziehen Sie den Schlauch leicht zwischen 15 – 30cm von der Schlauchbox weg, damit der Schnappriegelmechanismus gelöst wird. Bewegen Sie sich zurück in Richtung der Schlauchbox. Halten Sie beim Aufrollen immer das Schlauchende fest. Wenn Sie dabei Schwierigkeiten haben sollten, versuchen Sie Folgendes: Drehen Sie den Wasserhahn ab, und lassen Sie das Wasser durch das Öffnen der Spritzdüse bzw. -pistole aus dem Schlauch. Laufen Sie mit dem Ende des Schlauchs zurück zur Schlauchbox und aktivieren Sie den Aufrollmechanismus, indem Sie den Schlauch nahe der Schlauchbox anfassen, und den Schlauch etwa 15 – 30 cm herausziehen, um den Schnappriegel zu lockern. (Stellen Sie sicher, dass den Schlauch nichts behindert, während das Aufrollen aktiviert ist.)

WICHTIG: MIT DEM ENDE DES SCHLAUCHS

MÜSSEN SIE ZURÜCK ZUR SCHLAUCHBOX GEHEN. VERWENDUNGDES SICHERHEITSSCHLOSSES Abb. 7.

• Bedienen Sie das Sicherheitsschloss mit Hilfe des Einstellrads auf der Seite der Schlauchbox.

• Das Sicherheitsschloss hat zwei Funktionen: Damit der Schlauch nicht herausgezogen werden kann, wenn er vollständig aufgerollt ist Damit ein Aufrollen aus Versehen verhindert werden kann, während der Schlauch verwendet wird.

• Zum Verschließen drehen Sie das Einstellrad in Richtung (Schloss verschlossen) des Symbols (Abb. 7a). Zum Aufschließen drehen Sie das Einstellrad in Richtung (Schloss offen) des Symbols (Abb. 7b).

• Zur zusätzlichen Sicherheit verriegeln Sie die Schlauchbox im unbeaufsichtigten Zustand. Warnung BedienenSiedasSicherheitsschlossnicht,während sichdieSchlauchboxdreht. WICHTIG: ZurVermeidungvonSchädenundVerletzungen: DAS DÜRFEN SIE NICHT TUN: Den Schlauch während des Aufrollens loslassen. Laufen Sie immer zur Schlauchbox zurück und halten Sie den Schlauch fest. Die Finger oder Gegenstände in der Schlauchöffnung während der Verwendung platzieren. Die Schrauben von irgendeinem Teil des Produkts versuchen zu entfernen. Die graue Kugel vom Schlauch entfernen.DAS DÜRFEN SIE TUN: Entfernen Sie im Winter die Schlauchbox von der Wand zur Vermeidung von Frostschäden. Halten Sie den Boden / Untergrund unterhalb der Schlauchbox so trocken wie möglich zur Reduzierung der Rutschgefahr. Drehen Sie den Wasserhahn ab, wenn kein Wasser benötigt wird. Fehlersuche Aktivierungdesautomatischen Aufrollsystems

• Der Schlauch muss von der Schlauchbox zwischen 15 cm bis 30 cm herausgezogen werden, wenn diese Angaben überschritten bzw. unterschritten werden, kann der Schlauch nicht automatisch aufgerollt werden. Die einfachste Methode das automatische Aufrollen zu aktivieren, ist durch ein leichtes Ziehen des Schlauches an der Schlauxbox. Lecks

• Entfernen Sie die Seitenscheibe und ziehen Sie die Mutter, die den Schlauch mit der Schlauchbox verbindet, fest

• Ziehen Sie die Mutter auf der Schlauchkupplung fest

• Ziehen Sie die Mutter auf dem Wasserstopp- Anschlussstück fest AustauschdesSchlauches

• Wenn der Wasserschlauch beschädigt wird, sollten Sie unter keinen Umständen versuchen, diesen zu reparieren. Setzen Sie sich bitte mit dem Kundenservice von Hozelock in Verbindung. AutomatischerMechanismusder Schlauchbox

• Sollte der Autoreel-Mechanismus, selbst außerhalb der Garantiefrist, beschädigt werden, versuchen Sie ihn nicht selbst zu reparieren oder auseinander zu nehmen. Setzen Sie sich bitte mit dem Kundenservice von Hozelock in Verbindung. ErsatzteileundZubehör

• Informationen zu Ersatz- und Zubehörteilen finden Sie auf www.hozelockservice.com Auskunft www.hozelock.com Garantie

• Die Garantiedauer für diese AutoReel beträgt 2 Jahre für entstandene Schäden durch Herstellerfehler oder Materialfehler.

• Die Garantiedauer für die Wasserschläuche beträgt 15 Jahre für entstandene Schäden durch Herstellerfehler oder Materialfehler.

• AutoReel kann an Hozelock, selbst nach Ablauf der Garantiezeit, zur Reparatur und zur Wartung zurückgegeben werden, Preise und Einzelheiten finden Sie auf www.hozelockservice.com Bitte bewahren Sie Ihren Kaufbeleg auf. www.hozelock.com
