Produkttyp	Einziehbarer Gartenschlauchwagen
Marke	Hozelock
Modell	Auto Reel 2595
Abmessungen (ca.)	Höhe: 45 cm, Breite: 42 cm, Tiefe: 32 cm
Gewicht (ca.)	5,5 kg
Gartenschlauchlänge	20 m (nicht spezifiziert, Schätzung)
Schlauchdurchmesser	12,5 mm (für Zulaufschlauch)
Wasserversorgung	Wasserhahnanschluss, Standard-Wasserdruck
Hauptfunktionen	Automatischer Aufrollvorgang, Sicherheitsverriegelung, 180° Drehung, Halteriegel
Materialien	Widerstandsfähiger Kunststoff und Stahl
Montage	Wandmontage, Bohrung 7 mm, Dübel und Schrauben für Ziegel/Beton im Lieferumfang
Wartung	Entfernen Sie den Aufroller im Winter, um Frostschäden zu vermeiden, reinigen Sie die Anschlüsse
Sicherheit	Sicherheitsverriegelung (Vorhängeschloss), Schlauch während des Aufrollens nicht loslassen, keine Gegenstände in die Öffnung einführen
Garantie	2 Jahre für den Aufroller, 15 Jahre für den Gartenschlauch (Herstellungsfehler)
Ersatzteile und Reparierbarkeit	Ersatzteile erhältlich auf www.hozelockservice.com; Reparatur nach Garantie möglich
Optionale Zubehörteile	Innenwasserhahnanschluss (Ref. 2159, 2176, 2177, 2274), Schlauchführung (Ref. 2392)

Häufig gestellte Fragen - Auto Reel 2595 HOZELOCK

Wie installiere ich den Auto Reel 2595 Aufroller?

Wählen Sie einen Außenbereich mit 65 cm Platz auf jeder Seite, um eine 180°-Drehung zu ermöglichen. Befestigen Sie die Wandhalterung senkrecht mit einer Wasserwaage, bohren Sie Löcher mit 7 mm Durchmesser und 50 mm Tiefe, setzen Sie die Dübel ein und schrauben Sie sie fest. Montieren Sie den Aufroller auf der Halterung, indem Sie die obere Kerbe neigen, und rasten Sie dann den Verriegelungsmechanismus ein. Schließen Sie den Zulaufschlauch mit dem gefilterten Anschluss an den Wasserhahn an.

Was tun, wenn der Schlauch sich nicht automatisch aufrollt?

Schalten Sie den Wasserhahn aus und lassen Sie das Wasser aus dem Schlauch ablaufen. Bringen Sie das Ende des Schlauchs näher an den Aufroller und ziehen Sie ihn vorsichtig 15-30 cm heraus, um den Riegel zu lösen. Stellen Sie sicher, dass kein Hindernis das Aufrollen behindert. Wenn das Problem weiterhin besteht, überprüfen Sie, ob der Aufroller entriegelt ist (Zifferblatt auf Position offenes Vorhängeschloss).

Wie verwende ich die Sicherheitsverriegelung?

Die Sicherheitsverriegelung wird über ein Zifferblatt an der Seite des Aufrollers gesteuert. Drehen Sie auf das Symbol geschlossenes Vorhängeschloss zum Verriegeln (verhindert versehentliches Ziehen oder Aufrollen). Drehen Sie auf das Symbol offenes Vorhängeschloss zum Entriegeln. Immer verriegeln, wenn der Aufroller unbeaufsichtigt bleibt. Nicht betätigen, während sich der Aufroller dreht.

Kann ich den Aufroller mit einem Innenwasserhahn verwenden?

Ja, aber nur mit einem speziellen Innenwasserhahnanschluss (Referenzen 2159, 2176, 2177 oder 2274, nicht im Lieferumfang). Der Aufroller ist für den Außeneinsatz konzipiert. Bei Verwendung im Inneren stellen Sie sicher, dass Sie den richtigen Adapter haben.

Wie ersetze ich den Gartenschlauch?

Bei Beschädigung versuchen Sie nicht, den Schlauch selbst zu reparieren. Wenden Sie sich an den Hozelock-Kundendienst, um Unterstützung zu erhalten. Der Schlauch hat 15 Jahre Garantie gegen Herstellungsfehler. Ersatzteile sind auf www.hozelockservice.com erhältlich.

Was tun bei einem Leck am Aufroller?

Entfernen Sie die seitliche Scheibe mit einem Schlitzschraubendreher und ziehen Sie die Mutter an, die den Zulaufschlauch mit dem Aufroller verbindet. Überprüfen Sie auch die Mutter des Schlauchanschlusses und die des Absperrventils. Wenn das Leck weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie pflege ich den Aufroller im Winter?

Entfernen Sie den Aufroller von der Wand und lagern Sie ihn drinnen, um Frostschäden zu vermeiden. Entleeren Sie das Wasser vollständig aus dem Schlauch. Achten Sie darauf, dass der Boden unter dem Aufroller so trocken wie möglich bleibt, um Sturzgefahr zu vermeiden.

Welches Zubehör ist für dieses Modell erhältlich?

Optionale Zubehörteile umfassen eine Schlauchführung (Ref. 2392) für die Verwendung entlang von Kanten und Anschlüsse für Innenwasserhähne (Ref. 2159, 2176, 2177, 2274). Ein Vorhängeschloss kann hinzugefügt werden, um den Aufroller zu sichern. Besuchen Sie www.hozelockservice.com für weitere Optionen.

Wie lautet die Garantie für den Hozelock Auto Reel 2595?

Der Aufroller hat 2 Jahre Garantie gegen Herstellungs- oder Materialfehler. Der Gartenschlauch hat 15 Jahre Garantie. Bewahren Sie den Kassenbon auf. Nach der Garantie bietet Hozelock kostenpflichtige Reparaturen über www.hozelockservice.com an.

Wo finde ich Ersatzteile?

Ersatzteile und Zubehör sind auf der offiziellen Website www.hozelockservice.com erhältlich. Dort können Sie Teile bestellen oder Informationen zu Reparaturen erhalten. Bauen Sie den automatischen Aufrollmechanismus nicht auseinander; wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG Auto Reel 2595 HOZELOCK

A Autoreel
B Wandträger
Zulaufschlauch
D Hahnstücke mit Gewinde
E Schlauchkupplung
F Wasserstopp-Anschlussstück
6 Dubel
H Schlauchduse

Kurze hinweise und tipps

• Stellen Sie beim Montieren der Schlauchbox sicher, dass nichts die freiie Bewegung der Schlauchbox um 180^ befindert

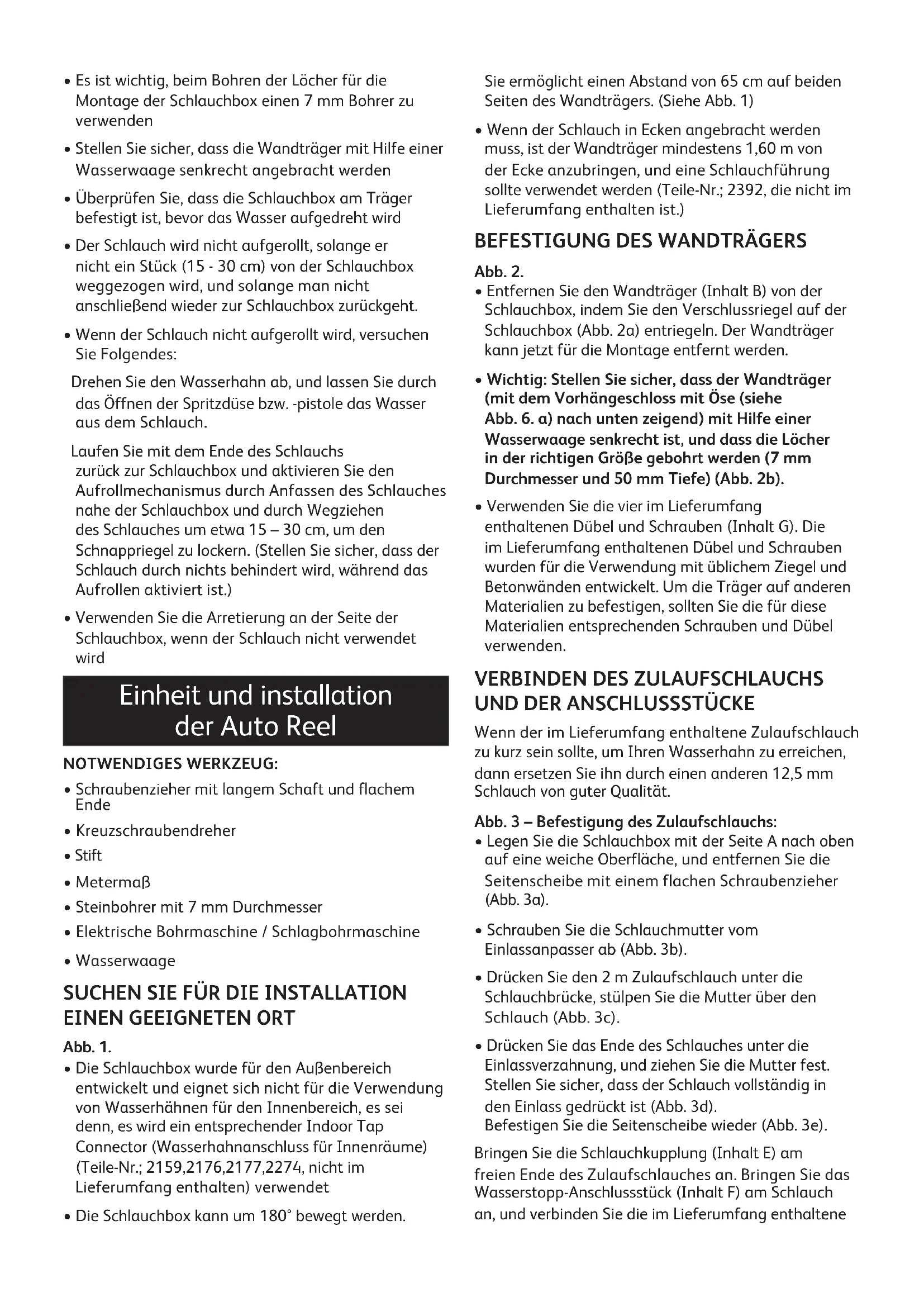

• Es ist wichtig, beim Bohren der Löscher für die Montage der Schlauchbox einen 7 mm Bohrer zu verwenden

• Stellen Sie sicher, dass die Wandträger mit Hilfe einer Wasserwaage senkrecht angebracht werden
• Überprüfen Sie, dass die Schlauchbox am Träger befestigt ist, bevor das Wasser aufgedreht wird
• Der Schlauch wird nicht aufgerollt, solange er nicht ein Stück (15 - 30 cm) von der Schlauchbox wegbezogen wird, und solange man nicht anschließend wieder zur Schlauchbox zurückgeht.
• Wenn der Schlauch nicht aufgerollt wird, versuchen Sie Folgendes:

Drehen Sie den Wasserhahn ab, und setzen Sie durch das Öffnen der Spritzdüse bzw. -pistole das Wasser aus dem Schlauch.

Laufen Sie mit dem Ende des Schlauchs zusammen zur Schlauchbox und aktivieren Sie den Aufrollmechanismus durch Anfassen des Schlauches nahe der Schlauchbox und durch Wegziehen des Schlauches um etwa 15 - 30cm um den Schnappriegel zu lockern. (Stellen Sie safer, dass der Schlauch durch nichts behindiert wird, während das Aufrollen aktiviert ist.)

• Verwenden Sie die Arretierung an der Seite der Schlauchbox, wenn der Schlauch nicht verwendet wird

Einheit und installation der Auto Reel

NOTWENDIGES WERKZEUG:

• Schraubenzieher mit langem Schaft und flachem Ende
  Kreuzschraubendreher
• Stift
• Metermaβ
• Steinbohrer mit 7 mm Durchmesser
• Elektrische Bohrmaschine / Schlagbohrmaschine
• Wasserwaage

SUCHEN SIE FÜR DIE INSTALLATION EINEN GEEIGNETEN ORT

Abb. 1.

Die Schlauchbox wurde fur den AuBenbereich entwickelt und eignet sich nicht fur die Verwendung von Wasserhahnen fur den Innenbereich, es sei dann, es wird ein entsprechender Indoor Tap Connector (Wasserhahnanschluss fur Innenraume) (Teile-Nr.; 2159,2176,2177,2274, nicht im Lieferumfang enthalten) verwendet
Die Schlauchbox kann um 180^ bewegt werden.

Sie ermitteligt einen Abstand von 65~cm auf beiden Seiten des Wandträgers. (Siehe Abb. 1)

• Wenn der Schlauch in Ecken angebracht werden muss, ist der Wandträger mindestens 1,60m von der Ecke anzubringen, und eine Schlauchführung sollte verwendet werden (Teile-Nr.; 2392, die nicht im Lieferumfang enthalten ist.)

BEFESTIGUNG DES WANDTRÄGERS

Abb. 2.

• Entfernen Sie den Wandträger (Inhalt B) von der Schlauchbox, indem Sie den Verschlussriegel auf der Schlauchbox (Abb. 2a) entriegeln. Der Wandträger kann jetzt für die Montage entfern't werden.
• Wichtig: Stellen Sie sicher, dass der Wandträger (mit dem Vorhängeschloss mit Ose (siehe Abb. 6. a) nach unten zeigend) mit Hilfe einer Wasserwaage senkrecht ist, und dass die LÖcher in der richtigen Höhe geobhrt werden (7 mm Durchmesser und 50 mm Tiefe) (Abb. 2b).
• Verwenden Sie die vier im Lieferumfang enthaltenen Dübel und Schrauben (Inhalt G). Die im Lieferumfang enthaltenen Dübel und Schrauben wurden für die Verwendung mit üblichem Ziegel und Betonwänden entwickelt. Um die Träger auf anderen Materialien zu befestigen, sollen den Sie die für diese Materialien entsprechenden Schrauben und Dübel verwenden.

VERBINDEN DES ZULAUFSCHLAUCHS UND DER ANSCHLUSSSTÜCKE

Wenn der im Lieferumfang enthaltene Zulaufschlauch zu kurz sein sollte, um ihren Wasserhahn zu erreichen, dann ersetzen Sieihn durch einen anderen 12,5mm Schlauch von gutter Qualität.

Abb. 3 - Befestigung des Zulaufschlauchs:

• Legen Sie die Schlauchbox mit der Seite A nach oben auf eine weiche Oberfläche, und entfernen Sie die Seitenischeibe mit einem flachen Schraubenzieher (Abb. 3a).
• Schrauben Sie die Schlauchmutter vom Einlassanpasser ab (Abb. 3b).
• Drücken Sie den 2 m Zulaufschlauch unter die Schlauchbrücke, stulpen Sie die Mutter über den Schlauch (Abb. 3c).
• Drücken Sie das Ende des Schlauches unter die Einlassverzahlung, undziehen Sie die Mutter fest. Stellen Sie safer, dass der Schlauch vollständig in den Einlass gedrückt ist (Abb. 3d). Befestigen Sie die Seitencheibe wieder (Abb. 3e).

Bringen Sie die Schlauchkupplung (Inhalt E) am freien Ende des Zulaufschlauches an. Bringen Sie das Wasserstopp-Anschlussstück (Inhalt F) am Schlauch an, und verbinden Sie die im Lieferumfang enthaltene

Düse / Pistole mit dem Wasserstopp-Anschlussrück (Inhalt H) (Abb. 3f).

INSTALLATION DER SCHLAUCHBOX

• Verschlussriegel auf der Schlauchbox entriegeln. (Abb. 2a).
• Befestigen Sie die Schlauchbox am Träger, indem Sie die Schlauchbox nach hinten kippen, und die obere Trägerfassung auf der Schlauchbox auf dem Träger platzieren (Abb. 4a).
• Ermöglichen Sie der Schlauchbox Autoreel auf den unteren Träger zu fallen (Abb. 4b).
• Rasten Sie sie mit Hilfe des Verschlussriegels (Abb. 4c) ein. Stellen Sie sicher, dass die Clips einrasten.
• Befestigen Sie das Hahnstück mit Gewinde (Inhalt D) an ihren Wasserhahn, und verbinden Sie den Zulaufschlauch über die Schlauchkupplung damit (Abb. 5).
• Prufen Sie die Einheit, um sicherzustellen, dass die Schlauchbox um 180^ frei gedreht werden kann. Drehen Sie den Wasserhahn auf, und setzen Sie Wasser durch die Schlauchbox laufen, bevor Sie sie zum ersten Mal benutzen. Prufen Sie sie auf Lecks, undziehen Sie die Schlauchverbindungen bei Lecks nach.
• Ein Vorhängeschloss (nicht im Lieferumfang enthalten) kann an der Schlauchbox befestigt werden, wenn diese unbeaufsichtigt an der Wand bleibt (Abb. 6a).
• Es gibt eine Zubehörablage auf der Unterseite des Trägers zur Aufbewährung des Schlauchende-Zubehörs (Abb. 6b).

VERWENDUNG DER SCHLAUCHBOX

• Um den Schlauch herauszuziehen, halten Sie das Schlauchende fest, und bewegen Sie sich von der Schlauchbox weg, ganz gleich in welche Richtung.
  Die Schlauchbox hat einen automatischen Schnappriegel, um den Schlauch für die Verwendung bei jeder erforderlichen Länge am Platz zu halten. Der Schlauch kann auf dem Boden platziert werden und rollt sich nicht auf.
• Wenn der Schlauch länger sein soll, dannziehen Sie ihn dementsprechend Heraus.
• Um den Schlauch aufzurollen, ziehen Sie den Schlauch weniger zwischen 15 - 30cm von der Schlauchbox weg, damit der Schnappriegelmechanismus gelöst wird. Bewegen Sie sich darüber in Richtung der Schlauchbox. Halten Sie beim Aufrollen immer das Schlauchende fest. Wenn Sie bereits Schwierigkeiten haben sollenten, versuchen Sie Folgendes:

Drehen Sie den Wasserhahn ab, und setzen Sie das Wasser durch das Öffnen der Spritzdüse bzw. -pistole aus dem Schlauch.

Laufen Sie mit dem Ende des Schlauchs zurück zur Schlauchbox und aktivieren Sie den Aufrollmechanismus, indem Sie den Schlauch nahe der Schlauchbox anfassen, und den Schlauch etwa 15 - 30cm Herausziehen, um den Schnappriegel zu lockern. (Stellen Sie safer, dass den Schlauch nichts beholdert, während das Aufrollen aktiviert ist.)

WICHTIG: MIT DEM ENDE DES SCHLAUCHS MÜSSEN SIE ZURÜCK ZUR SCHLAUCHBOX GEHEN.

VERWENDUNG DES SICHERHEITSSCHLOSSES

Abb. 7.

• Bedieren Sie das Sicherheitsschloss mit Hilfe des Einstellrads auf der Seite der Schlauchbox.
• Das Sicherheitsschloss hat zwei Funktionen:

Damit der Schlauch nicht herausgezogen werden kann, wenn er vollständig aufgerollt ist

Damit ein Aufrollen aus Versehen verhindert werden kann, während der Schlauch verwendet wird.

• Zum Verschreiben drehen Sie das Einstellrad in Richtung (Schloss verschlüssen) des Symbols (Abb. 7a). Zum Aufschieben drehen Sie das Einstellrad in Richtung (Schloss offen) des Symbols (Abb. 7b).
• Zur zusätzlichen Sicherheit verriegeln Sie die Schlauchbox im unbeaufsichtigten Zustand.

Warning

Bedieren Sie das Sicherheitsschloss nicht, während sich die Schlauchbox dreht.

WICHTIG: Zur Vermeidung von Schaden und Verletzungen:

DAS DURFEN SIE NICHT TUN:

Den Schlauch während des Aufrollens loslassen. Laufen Sie immer zur Schlauchbox zusück und halten Sie den Schlauch fest.

Die Finger oder Gegenstände in der Schlauchöffnung während der Verwendung platzieren.

Die Schrauben von irgendinem Teil des Produkts versuchen zu entfernen.

Die graue Kugel vom Schlauch entfernen.

DAS DURFEN SIE TUN:

Entfernen Sie im Winter die Schlauchbox von der Wand zur Vermeidung von Frostschäden.
Halten Sie den Boden / Untergrund unterhalb der Schlauchbox so trocken wie möglich zur Reduzierung der Rutschgefahr.
Drehen Sie den Wasserhahn ab, wenn kein Wasser benötigt wird.

Fehlersuche

Aktivierung des automatischen Aufrollsystems

• Der Schlauch muss von der Schlauchbox zwischen 15 cm bis 30 cm Herausgezogen werden, wenn diese Angaben übersritten bzw. untersritten werden, kann der Schlauch nicht automatisch aufgerollt werden. Die einfache Methode das automatische Aufrollen zu aktivieren, ist durch ein leichtes Ziehen des Schlauches an der Schlauxbox.

Lecks

• Entfernen Sie die Seitenische undziehen Sie die Mutter, die den Schlauch mit der Schlauchbox verbindet, fest
• Ziehen Sie die Mutter auf der Schlauchkupplung fest.
• Ziehen Sie die Mutter auf dem Wasserstopp-Anschlussstück fest

Austausch des Schlauches

• Wenn der Wasserschlauch beschädigt wird, sollen den Sie unter keinen Umständen versuchen, diesen zu reparieren. Setzen Sie sichitte mit dem Kundenservice von Hozelock in Verbindung.

Automatischer Mechanismus der Schlauchbox

• Sollete der Autoreel-Mechanismus, selbst außerhalb der Garantiefrist, beschädigt werden, versuchen Sieihn nicht selbst zu reparieren oder auseinander zunehmen. Setzen Sie sichitte mit dem Kundenservice von Hozelock in Verbindung.

Ersatzteile und Zubehör

Informationen zu Erssatz- und Zubehörteilen finden Sie auf www.hozelockservice.com

Auskunft

www.hozelock.com

Garantie

Die Garantiedauer fur diese AutoReel betragt 2 Jahre fur entstandene Schaden durch Herstellerfehler oder Materialfehler.
Die Garantiedauer fur die Wasserschlauche betragt 15 Jahre fur entstandene Schaden durch Herstellerfehler oder Materialfehler.
- AutoReel kann an Hozelock, selbst nach Ablauf der Garantiezeit, zur Reparatur und zur Wartung zurückgegeben werden, Preis und Einzelheiten finden Sie auf www.hozelockservice.com

Bitte bewahren Sie ihren Kaufbeleg auf.

www.hozelock.com
