Type de produit	Dévidoir rétractable pour tuyau d'arrosage
Marque	Hozelock
Modèle	Auto Reel 2595
Dimensions (environ)	Hauteur : 45 cm, Largeur : 42 cm, Profondeur : 32 cm
Poids (environ)	5,5 kg
Longueur du tuyau d’arrosage	20 m (non spécifié, estimation)
Diamètre du tuyau	12,5 mm (pour tuyau d’alimentation)
Alimentation	Raccord de robinet, pression d’eau standard
Fonctions principales	Enroulage automatique, verrou de sécurité, pivotement à 180°, loquet de maintien
Matériaux	Plastique résistant et acier
Installation	Fixation murale, perçage 7 mm, chevilles et vis fournies pour brique/béton
Entretien	Enlever le dévidoir en hiver pour éviter le gel, nettoyer les raccords
Sécurité	Verrou de sécurité (cadenas), ne pas lâcher le tuyau lors de l’enroulage, ne pas insérer d’objets dans l’ouverture
Garantie	2 ans pour le dévidoir, 15 ans pour le tuyau d’arrosage (défauts de fabrication)
Pièces détachées et réparabilité	Pièces disponibles sur www.hozelockservice.com ; réparation possible après garantie
Accessoires optionnels	Raccord robinet intérieur (réf. 2159, 2176, 2177, 2274), guide-tuyau (réf. 2392)

FOIRE AUX QUESTIONS - Auto Reel 2595 HOZELOCK

Comment installer le dévidoir Auto Reel 2595 ?

Choisissez un emplacement extérieur avec un espace de 65 cm de chaque côté pour permettre une rotation de 180°. Fixez la fixation murale à la verticale à l’aide d’un niveau, percez des trous de 7 mm de diamètre et 50 mm de profondeur, insérez les chevilles puis vissez. Montez le dévidoir sur la fixation en inclinant l’encoche supérieure, puis enclenchez le mécanisme de verrouillage. Branchez le tuyau d’alimentation au robinet avec le raccord filtré.

Que faire si le tuyau ne s’enroule pas automatiquement ?

Éteignez le robinet et laissez l’eau s’écouler du tuyau. Rapprochez l’extrémité du tuyau du dévidoir et tirez doucement dessus de 15 à 30 cm pour libérer le loquet. Assurez-vous qu’aucun obstacle ne gêne l’enroulement. Si le problème persiste, vérifiez que le dévidoir est bien déverrouillé (cadran sur position cadenas ouvert).

Comment utiliser le verrou de sécurité ?

Le verrou de sécurité se commande par un cadran sur le côté du dévidoir. Tournez vers le symbole cadenas fermé pour verrouiller (empêcher de tirer ou d’enrouler accidentellement). Tournez vers le symbole cadenas ouvert pour déverrouiller. Toujours verrouiller lorsque le dévidoir est laissé sans surveillance. Ne pas l’actionner pendant que le dévidoir tourne.

Puis-je utiliser le dévidoir avec un robinet intérieur ?

Oui, mais seulement avec un raccord spécifique pour robinet intérieur (références 2159, 2176, 2177, ou 2274, non fourni). Le dévidoir est conçu pour une utilisation extérieure. Si utilisé à l’intérieur, assurez-vous d’avoir le bon adaptateur.

Comment remplacer le tuyau d’arrosage ?

En cas d’endommagement, ne tentez pas de réparer le tuyau vous-même. Contactez le service clientèle Hozelock pour obtenir une assistance. Le tuyau est garanti 15 ans contre les défauts de fabrication. Les pièces de rechange sont disponibles sur www.hozelockservice.com.

Que faire en cas de fuite au niveau du dévidoir ?

Retirez le disque latéral à l’aide d’un tournevis plat et resserrez l’écrou raccordant le tuyau d’alimentation au dévidoir. Vérifiez également l’écrou du raccord d’extrémité du tuyau et celui du raccord d’arrêt. Si la fuite persiste, contactez le service clientèle.

Comment entretenir le dévidoir en hiver ?

Enlevez le dévidoir du mur et rangez-le à l’intérieur pour éviter tout dommage dû au gel. Videz complètement l’eau du tuyau. Veillez à ce que le sol sous le dévidoir reste le plus sec possible pour éviter les risques de chute.

Quels accessoires sont disponibles pour ce modèle ?

Des accessoires optionnels incluent un guide-tuyau (réf. 2392) pour une utilisation le long d’arêtes, et des raccords pour robinet intérieur (réf. 2159, 2176, 2177, 2274). Un cadenas peut être ajouté pour sécuriser le dévidoir. Consultez le site www.hozelockservice.com pour plus d’options.

Quelle est la garantie du Hozelock Auto Reel 2595 ?

Le dévidoir est garanti 2 ans contre tout défaut de fabrication ou matériaux défectueux. Le tuyau d’arrosage est garanti 15 ans. Conservez le ticket de caisse. Après la garantie, Hozelock propose des réparations payantes via www.hozelockservice.com.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange et accessoires sont disponibles sur le site officiel www.hozelockservice.com. Vous pouvez y commander des pièces ou obtenir des informations sur les réparations. Ne démontez pas le mécanisme d’enroulage automatique ; contactez le service clientèle.

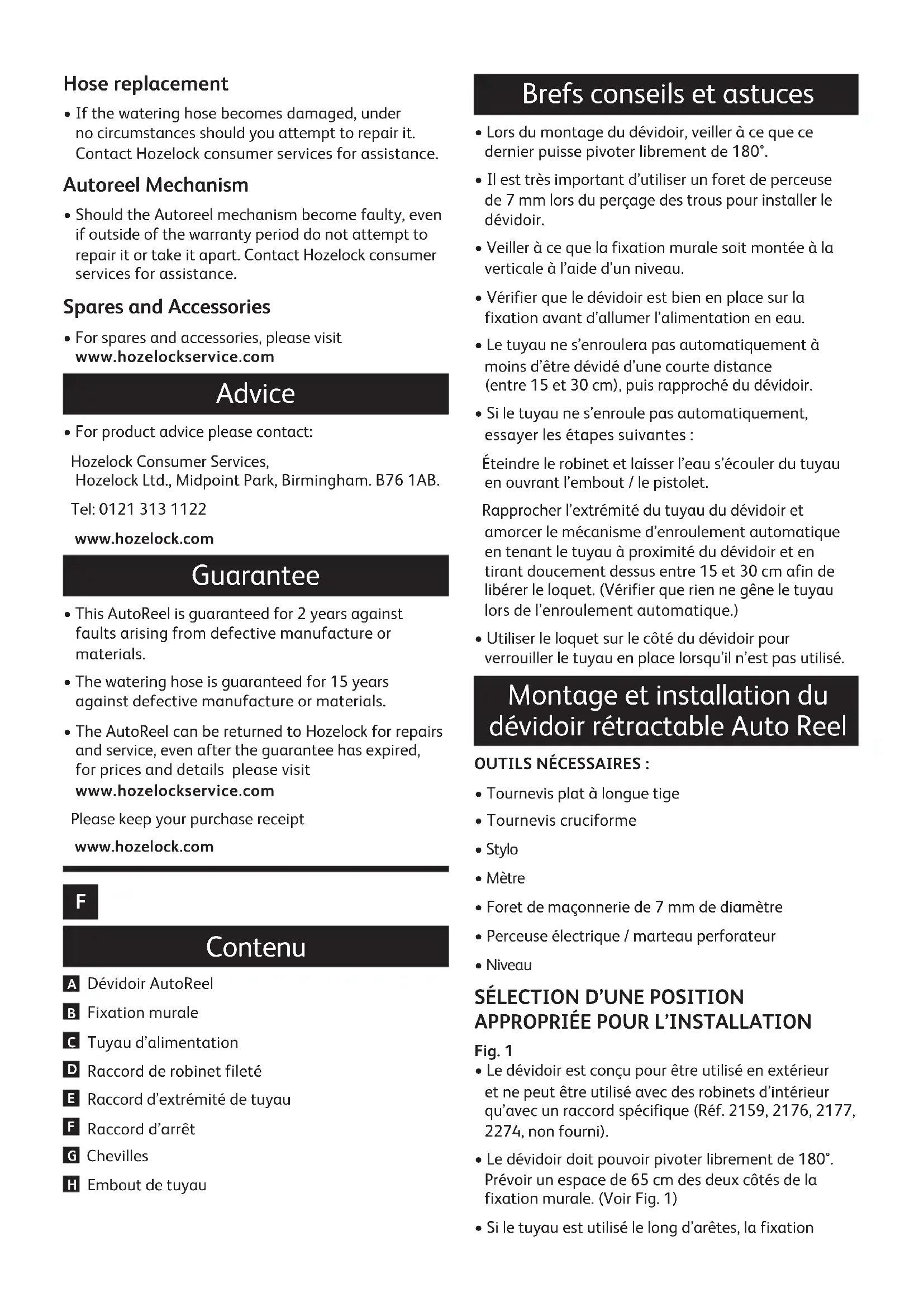

MODE D'EMPLOI Auto Reel 2595 HOZELOCK

A Devidoir AutoReel
B Fixation murale
C Tuyau d'alimentation
D Raccord de robinet filtré
E Raccord d'extrémité de tuyau
F Raccord d'arrêt
6 Chevilles
H Emboute tuyau

Brefs conseils et astuces

• Lors du montage du dévidoir, veiller à ce que ce dernier puisse pivoter librement de 180^ .
• Il est très important d'utiliser un foret de perceuse de 7 mm lors du perçage des trous pour installer le dévidoir.
• Veiller à ce que la fixation murale soit montée à la verticale à l'aide d'un niveau.
• Vérifier que le dévidoir est bien en place sur la fixation avant d'allumer l'alimentation en eau.
• Le tuyau ne s'enroulera pas automatiquement a moins d'être dévidé d'une courte distance (entre 15 et 30~cm ), puis rapproché du dévidoir.
• Si le tuyau ne s'enroule pas automatiquement, essayer les étapes suivantes:

Eteindre le robinet et laisser l'eau s'écouler du tuyau en ouvrant l'embout / le pistolet.

Rapprocher l'extrémité du tuyau du dévidoir et amorcer le mécanisme d'enroulement automatique en tenant le tuyau à proximate du dévidoir et en tirant doucement dessus entre 15 et 30 cm afin de libérer le loquet. (Vérifier que rien ne gène le tuyau lors de l'enroulement automatique.)

Utiliser le loquet sur le cote du dévidoir pour verrouiller le tuyau en place lorsqu'il n'est pas utilisé.

Montage et installation du dévidoir rétractable Auto Reel

OUTILS NÉCESSAIRES :

• Tournevis plat à longue tige
• Tournevis cruciforme
• Stylo
  Metre
• Foret de maconnerie de 7 mm de diamètre
• Perceuse électrique / marteau perforateur
• Niveau

SELECTION D'UNE POSITION APPROPRIÉE POUR L'INSTALLATION

Fig. 1

• Le dévidoir est concu pour être utilisé en extérieur et ne peut être utilisé avec des robinets d'intérieur qu'avac un raccord spécifique (Réf. 2159, 2176, 2177, 2274, non fourni).
• Le dévidoir doit pouvoir pivoter librement de 180^ . Prévoir un espace de 65~cm des deux côtes de la fixation murale. (Voir Fig. 1)
• Si le tuyau est utilisé le long d'arêtes, la fixation

murale doit être montée à au moins 1,6 m de l'arête et un guide-tuyau doit être utilisé (Réf. 2392, non fourni).

MONTAGE DE LA FIXATION MURALE

Fig. 2

• Séparer la fixation murale (B) du dévidoir en détachant le mécanisme de fixation du dévidoir (Fig. 2a). La fixation murale peut maintainer être séparée pour être installée.
• Important: Veiller à ce que la fixation murale soit à la verticale (avec l'anneau pour le cadenas (voir fig. 6a) vers le bas) à l'aide d'un niveau avant de percer les trous du diamètre approprié (7 mm de diamètre et 50 mm de profondeur) (Fig. 2b).
• Utiliser les quatre chevilles et vis fournies (G) conçues pour être utilisées dans des murs de brique ou de béton. Pour installer la fixation sur toute autre surface, utiliser les vis et les chevilles appropriées pour la surface en question.

ASSEMBLAGE DU TUYAU D'ALIMENTATION ET DES RACCORDS

Si le tuyau d'alimentation fourni est trop court pour atteindre le robinet, le remplacer par un tuyau de 12,5mm de bonne qualite.

Fig. 3 - Raccord du tuyau d'alimentation :

• Poser le dévidoir sur une surface homogène avec le côte A sur le dessus et-retirer le disque létal à l'aide d'un tournevis plat (Fig. 3a).
• Dévisser l'écrou du tuyau du raccord d'entrée (Fig. 3b).
• Pousser le tuyau d'alimentation de 2m dans le trou prevu a cet effet et placer I'ecrou sur le tuyau (Fig. 3c).
• Pousser l'extrémité du tuyau sous les dents d'entrée et serrez l'écrou (Fig. 3d). Vérifier que le tuyau est bien fixé sur l'arrivée d'eau. Remettre le disque latéral en place (Fig. 3e).

Brancher le raccord de l'extrémité du tuyau (E) à l'extrémité libre du tuyau d'alimentation. Brancher le raccord d'arrêt (F) au tuyau d'arrosage et raccorder l'embout / le pistolet fourni au raccord d'arrêt (H) (Fig. 3f).

INSTALLATION DU DEVIDOIR

• Detacher le mécanisme de fixation du dévidoir. (Fig. 2a)
• Monter le dévidoir sur la fixation murale en l'inclinant vers l'arrête et en plaçant l'encoche supérieur du dévidoir sur la fixation (Fig. 4a).
• Faire reposer le dévidoir sur la fixation inférieure

(Fig. 4b).

• Le fixer en place à l'aide du mécanisme prévu à cet effet (Fig. 4c). Veiller à ce que les clips s'encliquettent bien en place.
• Brancher le raccord de robinet filete (D) au robinet et y raccorder le tuyau d'alimentation à l'aide du raccord de l'extrémité de ce dernier (Fig. 5).
• Tester l'ensemble pour vérifier que le dévidoir pivote librement de 180^ . Allumer le robinet et laisser l'eau couler dans le dévidoir avant la première'utilisation. Vérifier qu'il n'y a pas de fuite et desserrer les raccords, le cas échéant.
• Un cadenas (non fourni) peut être installé sur le dévidoir lorsqu'il est laissé sans surveillance sur le mur (Fig. 6a).
• Sous la fixation se trouve un rangement pour les accessoires du tuyau (Fig. 6b).

UTILISATION DU DEVIDOIR

• Pour tirer le tuyau, prendre l'extrémité de ce dernier et s'éloigner du dévidoir dans n'importe qu'elle direction.
• Le dévidoir est équipé d'un loquet automatique pour conserver la longueur requise du tuyau. Le tuyau peut ainsi être posé à terre, sans s'enrouler automatiquement.
• Pour augmenter la longueur du tuyau, il suffit de tirer sur ce dernier.
• Pour enrouler le tuyau, tirer doucement sur ce dernier entre 15 et 30~cm en s'éloignant du dévidoir pour libérer le mécanisme de verrouillage. Se rapprocher ensuite du dévidoir. Il est important de toujours tener l'extrémité du tuyau lors de l'enroulage. En cas de problème, essayer de :

Eteindre le robinet et laisser l'eau s'écouler du tuyau en ouvrant l'embout / le pistolet.

Rapprocher l'extrémité du tuyau du dévidoir et amorcer le mécanisme d'enroulement automatique en attrapant le tuyau à proximate du dévidoir et en tirant doucement dessus entre 15 et 30cm afin de libérer le loquet. (Vérifier que rien ne gène le tuyau lors de l'enroulement automatique.)

IMPORTANT:IL FAUT RAPPROCHER L'EXTREMITE DU TUYAU DU DEVIDOIR.

UTILISATION DU VERROU DE SECURITE

Fig. 7

• Utiliser le verrou de sécurité à l'aide du cadran situé sur le côte du dévidoir.
• Ce mecanisme de sécurité a deux fonctions :

Empêcher de tirer sur le tuyau lorsqu'il est enroule complètement

Éviter tout enroulage accidentel lorsque le tuyau est en cours d'utilisation

• Pour le verrouiller, tourner le cadran vers le symbole (cadenas fermé) (Fig. 7a). Pour le déverrouiller, tourner le cadran vers le symbole (cadenas ouvert) (Fig. 7b).
• Par souci de sécurité, toujours verrouiller le dévidoir lorsqu'il est laissez sans surveillance.

Avertissement

Ne pas utiliser le mécanisme de sécurité lorsque le dévidoir tourne.

IMPORTANT:

Pour éviter tout dégât ou blessure:

ANEPASFAIRE：

Lächer le tuyau lors de l'enroulage. Toutjours se rapprocher du dévidoir en tenant le tuyau.

Placer les doigs ts ou des objets dans l'ouverture du dévidoir lors de l'utilisation.

Essayer de dévisser les vis du produit.

Retirer la boule grise du tuyau d'arrosage.

A FAIRE :

Enlever le dévidoir du mur pendant l'hiver pour éviter tout endommagement par le gel.

Veiller à ce que le sol en dessous du dévidoir soit le moins mouillé possible afin d'éviter tout risque de chute.

Éteindre le robinet lorsqu'il n'est pas utilisé.

Résolution des problèmes

Activer l'enroulage automatique

• Il faut tirer sur le tuyau d'environ 15 à 30 cm. Toute distance inférieure ou supérieure à cela ne déclenchera pas l'enroulage automatique. La meilleure façon de déclencher l'enroulage automatique est de tirer doucement sur le tuyau au niveau du dévidoir.

Fuites

• Retirer le disque l'et resserer l'ecrou raccordant le tuyau au devidoir.
• Resserrer l'écrou du racord de l'extrémité du tuyau.
• Resserer l'écrou du raccord d'arrêt.

Remplacement du tuyau

• Lorsque le tuyau d'arrosage est endommagé, il ne faut enaucun cas essayer de le réparer, mais

contacter le service clientèle de Hozelock pour obtenir une assistance.

Mécanisme d'enroulage automatique

• En cas de défaillance du mécanisme d'enroulage automatique, même après la période de garantie, ne pas essayer de le réparer ou de le démonter. Il faut contacter le service clientèle de Hozelock pour obtenir une assistance.

Pièces de rechange et accessoires

• Pour obtenir des informations sur les pieces de rechange et les accessoires, consulter le site www.hozelockservice.com.

Conseils

www.hozelock.com

Garantie

• Ce dévidoir AutoReel est garantipendant 2 ans pour tout défaut de fabrication ou matériaux défectueux.
• Le tuyau d'arrosage est garantie pendant 15 ans pour tout defaut fabrication ou materiaux defectueux.
• Le dévidoir AutoReel peut être renvoyé à Hozelock pour toute réparation et entretien, même après l'expiration de la garantie. Pour connaître les tarifs et obtenir des informations supplémentaires, consulter le site www.hozelockservice.com.

Conserver le ticket de caisse.

www.hozelock.com
