Auto Reel 2590 - Tuyau d'arrosage HOZELOCK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Dévidoir rétractable pour tuyau d'arrosage
Marque	Hozelock
Modèle	Auto Reel 2590
Longueur du tuyau	25 mètres
Diamètre du tuyau	12,5 mm
Type de mécanisme	Enroulage automatique à ressort
Pivotement	180°
Fixation	Murale (chevilles et vis fournies)
Verrou de sécurité	Cadran rotatif avec position cadenas
Rangement accessoires	Sous la fixation murale
Garantie dévidoir	2 ans
Garantie tuyau	15 ans
Utilisation	Extérieur (adaptateur nécessaire pour robinet intérieur)
Entretien	Ranger à l'intérieur en hiver pour éviter le gel
Pièces détachées	Disponibles sur www.hozelockservice.com

FOIRE AUX QUESTIONS - Auto Reel 2590 HOZELOCK

Comment installer le dévidoir Auto Reel 2590 ?

Pour installer le dévidoir, fixez d'abord la fixation murale à la verticale à l'aide d'un niveau, en perçant des trous de 7 mm de diamètre et 50 mm de profondeur. Utilisez les chevilles et vis fournies pour mur en brique ou béton. Ensuite, assemblez le tuyau d'alimentation de 2 m au dévidoir, puis raccordez-le au robinet via le raccord fileté. Montez le dévidoir sur la fixation en inclinant vers l'arrière et en encliquetant les clips.

Comment déclencher l'enroulage automatique ?

Pour déclencher l'enroulage automatique, tirez doucement sur le tuyau d'environ 15 à 30 cm depuis le dévidoir, puis rapprochez l'extrémité du tuyau vers le dévidoir. Cela libère le loquet et active le ressort d'enroulement. Tenez toujours l'extrémité du tuyau pendant l'enroulage.

Que faire si le tuyau ne s'enroule pas automatiquement ?

Si le tuyau ne s'enroule pas, fermez d'abord le robinet et laissez l'eau s'écouler en ouvrant l'embout. Ensuite, rapprochez l'extrémité du tuyau du dévidoir et tirez doucement dessus (15 à 30 cm) pour libérer le loquet. Vérifiez que rien n'obstrue le passage du tuyau. Si le problème persiste, contactez le service client Hozelock.

Comment verrouiller le dévidoir en position ?

Utilisez le verrou de sécurité situé sur le côté du dévidoir. Tournez le cadran vers le symbole du cadenas fermé pour verrouiller le tuyau et éviter tout déroulement ou enroulage accidentel. Pour déverrouiller, tournez vers le cadenas ouvert. Verrouillez toujours le dévidoir lorsqu'il est laissé sans surveillance.

Comment résoudre les fuites d'eau ?

Pour les fuites, retirez le disque latéral du dévidoir et resserrez l'écrou reliant le tuyau d'alimentation au dévidoir. Vérifiez aussi les raccords d'extrémité de tuyau et d'arrêt. Si les fuites persistent, assurez-vous que les joints sont en bon état.

Puis-je utiliser un tuyau d'alimentation plus long ?

Oui, si le tuyau d'alimentation fourni de 2 m est trop court, vous pouvez le remplacer par un tuyau de 12,5 mm de bonne qualité et de la longueur souhaitée. Assurez-vous de bien fixer le tuyau au raccord d'entrée du dévidoir.

Comment entretenir le dévidoir en hiver ?

Pour éviter tout dommage dû au gel, retirez le dévidoir du mur pendant l'hiver et rangez-le à l'intérieur. Videz l'eau du tuyau et du mécanisme avant stockage. Veillez à ce que le sol sous le dévidoir reste sec pour éviter les chutes.

Que faire si le mécanisme d'enroulage est défaillant ?

Ne tentez pas de réparer ou démonter le mécanisme vous-même. Contactez le service client Hozelock pour obtenir une assistance. Même après la période de garantie, Hozelock propose des réparations payantes.

Puis-je réparer un tuyau endommagé ?

Non, si le tuyau d'arrosage est endommagé, ne le réparez pas. Contactez le service client Hozelock pour obtenir un remplacement. Le tuyau d'origine est garanti 15 ans contre les défauts de fabrication.

Quelle est la garantie du produit ?

Le dévidoir Auto Reel 2590 est garanti 2 ans contre tout défaut de fabrication ou matériaux défectueux. Le tuyau d'arrosage est garanti 15 ans. Conservez le ticket de caisse comme preuve d'achat. Pour toute intervention après garantie, consultez www.hozelockservice.com.

MODE D'EMPLOI Auto Reel 2590 HOZELOCK

A Devidoir AutoReel
B Fixation murale
C Tuyau d'alimentation
D Raccord de robinet filété
E Raccord d'extrémité de tuyau
F Raccord d'arrêt
6 Chevilles
H Emboute tuyau

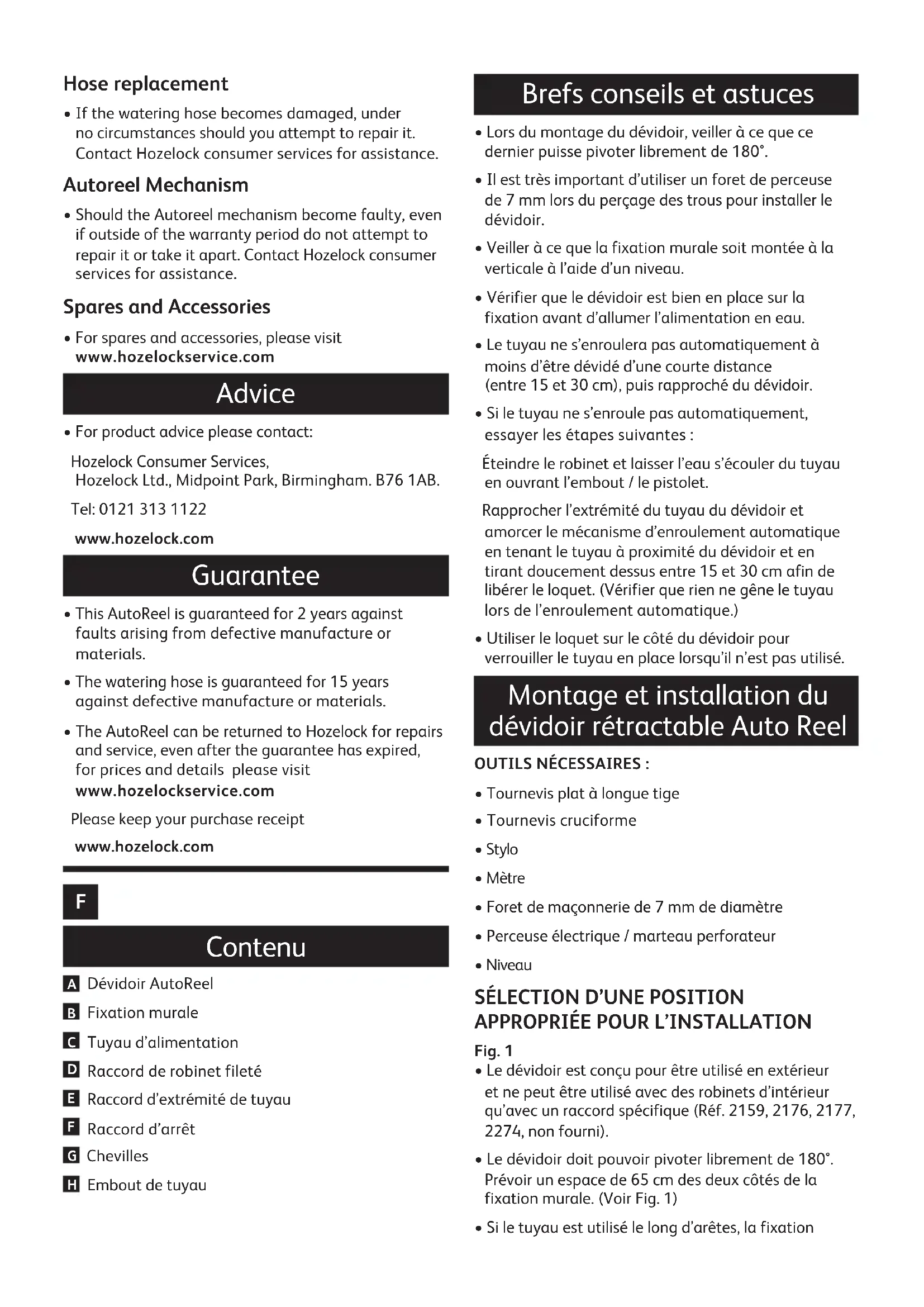

Brefs conseils et astuces

• Lors du montage du dévidoir, veiller à ce que ce dernier puisse pivoter librement de 180^ .
• Il est très important d'utiliser un foret de perceuse de 7 mm lors du perçage des trous pour installer le dévidoir.
• Veiller à ce que la fixation murale soit montée à la verticale à l'aide d'un niveau.
• Vérifier que le dévidoir est bien en place sur la fixation avant d'allumer l'alimentation en eau.
• Le tuyau ne s'enroulera pas automatiquement a moins d'être dévidé d'une courte distance (entre 15 et 30~cm ), puis rapproché du dévidoir.
• Si le tuyau ne s'enroule pas automatiquement, essayer les étapes suivantes:

Eteindre le robinet et laisser l'eau s'écouler du tuyau en ouvrant l'embout / le pistolet.

Rapprocher l'extrémité du tuyau du dévidoir et amorcer le mécanisme d'enroulement automatique en tenant le tuyau à proximate du dévidoir et en tirant doucement dessus entre 15 et 30 cm afin de libérer le loquet. (Vérifier que rien ne gène le tuyau lors de l'enroulement automatique.)

Utiliser le loquet sur le cote du dévidoir pour verrouiller le tuyau en place lorsqu'il n'est pas utilisé.

Montage et installation du dévidoir rétractable Auto Reel

OUTILS NÉCESSAIRES :

• Tournevis plat à longue tige
• Tournevis cruciforme
• Stylo
  Metre
• Foret de maconnerie de 7 mm de diamètre
• Perceuse électrique / marteau perforateur
• Niveau

SELECTION D'UNE POSITION APPROPRIÉE POUR L'INSTALLATION

Fig. 1

• Le dévidoir est concu pour être utilisé en extérieur et ne peut être utilisé avec des robinets d'intérieur qu'avac un raccord spécifique (Réf. 2159, 2176, 2177, 2274, non fourni).
• Le dévidoir doit pouvoir pivoter librement de 180^ . Prévoir un espace de 65~cm des deux côtes de la fixation murale. (Voir Fig. 1)
• Si le tuyau est utilisé le long d'arêtes, la fixation

murale doit être montée à au moins 1,6 m de l'arête et un guide-tuyau doit être utilisé (Réf. 2392, non fourni).

MONTAGE DE LA FIXATION MURALE

Fig. 2

• Séparer la fixation murale (B) du dévidoir en détachant le mécanisme de fixation du dévidoir (Fig. 2a). La fixation murale peut maintainer être séparée pour être installée.
• Important: Veiller à ce que la fixation murale soit à la verticale (avec l'anneau pour le cadenas (voir fig. 6a) vers le bas) à l'aide d'un niveau avant de percer les trous du diamètre approprié (7 mm de diamètre et 50 mm de profondeur) (Fig. 2b).
• Utiliser les quatre chevilles et vis fournies (G) conçues pour être utilisées dans des murs de brique ou de béton. Pour installer la fixation sur toute autre surface, utiliser les vis et les chevilles appropriées pour la surface en question.

ASSEMBLAGE DU TUYAU D'ALIMENTATION ET DES RACCORDS

Si le tuyau d'alimentation fourni est trop court pour atteindre le robinet, le remplacer par un tuyau de 12,5mm de bonne qualite.

Fig. 3 - Raccord du tuyau d'alimentation :

• Poser le dévidoir sur une surface homogène avec le côte A sur le dessus et-retirer le disque létal à l'aide d'un tournevis plat (Fig. 3a).
• Dévisser l'écrou du tuyau du raccord d'entrée (Fig. 3b).
• Pousser le tuyau d'alimentation de 2m dans le trou prevu a cet effet et placer I'ecrou sur le tuyau (Fig. 3c).
• Pousser l'extrémité du tuyau sous les dents d'entrée et serrez l'écrou (Fig. 3d). Vérifier que le tuyau est bien fixé sur l'arrivée d'eau. Remettre le disque latéral en place (Fig. 3e).

Brancher le raccord de l'extrémité du tuyau (E) à l'extrémité libre du tuyau d'alimentation. Brancher le raccord d'arrêt (F) au tuyau d'arrosage et raccorder l'embout / le pistolet fourni au raccord d'arrêt (H) (Fig. 3f).

INSTALLATION DU DEVIDOIR

• Detacher le mecanisme de fixation du dévidoir. (Fig. 2a)
• Monter le dévidoir sur la fixation murale en l'inclinant vers l'arrière et en plaçant l'encoche supérieur du dévidoir sur la fixation (Fig. 4a).
• Faire reposer le dévidoir sur la fixation inférieure

(Fig. 4b).

• Le fixer en place à l'aide du mécanisme prévu à cet effet (Fig. 4c). Veiller à ce que les clips s'encliquettent bien en place.
• Brancher le raccord de robinet filete (D) au robinet et y raccorder le tuyau d'alimentation à l'aide du raccord de l'extrémité de ce dernier (Fig. 5).
• Tester l'ensemble pour vérifier que le dévidoir pivote librement de 180^ . Allumer le robinet et laisser l'eau couler dans le dévidoir avant la première'utilisation. Vérifier qu'il n'y a pas de fuite et desserrer les raccords, le cas échéant.
• Un cadenas (non fourni) peut être installé sur le dévidoir lorsqu'il est laissé sans surveillance sur le mur (Fig. 6a).
• Sous la fixation se trouve un rangement pour les accessoires du tuyau (Fig. 6b).

UTILISATION DU DEVIDOIR

• Pour tirer le tuyau, prendre l'extrémité de ce dernier et s'éloigner du dévidoir dans n'importe qu'elle direction.
• Le dévidoir est équipé d'un loquet automatique pour conserver la longueur requise du tuyau. Le tuyau peut ainsi être posé à terre, sans s'enrouler automatiquement.
• Pour augmenter la longueur du tuyau, il suffit de tirer sur ce dernier.
• Pour enrouler le tuyau, tirer doucement sur ce dernier entre 15 et 30~cm en s'éloignant du dévidoir pour libérer le mécanisme de verrouillage. Se rapprocher ensuite du dévidoir. Il est important de toujours tener l'extrémité du tuyau lors de l'enroulage. En cas de problème, essayer de :

Éteindre le robinet et laisser l'eau s'écouler du tuyau en ouvrant l'embout / le pistolet.

Rapprocher l'extrémité du tuyau du dévidoir et amorcer le mécanisme d'enroulement automatique en attrapant le tuyau à proximé du dévidoir et en tirant doucement dessus entre 15 et 30 cm afin de libérer le loquet. (Vérifier que rien ne gène le tuyau lors de l'enroulement automatique.)

IMPORTANT:IL FAUT RAPPROCHER L'EXTREMITE DU TUYAU DU DEVIDOIR.

UTILISATION DU VERROU DE SECURITE

Fig. 7

• Utiliser le verrou de sécurité à l'aide du cadran situé sur le côte du dévidoir.
• Ce mecanisme de sécurité a deux fonctions :

Empêcher de tirer sur le tuyau lorsqu'il est enroule complètement

Éviter tout enroulage accidentel lorsque le tuyau est en cours d'utilisation

• Pour le verrouiller, tourner le cadran vers le symbole (cadenas fermé) (Fig. 7a). Pour le déverrouiller, tourner le cadran vers le symbole (cadenas ouvert) (Fig. 7b).
• Par souci de sécurité, toujours verrouiller le dévidoir lorsqu'il est laxé sans surveillance.

Avertissement

Ne pas utiliser le mécanisme de sécurité lorsque le dévidoir tourne.

IMPORTANT:

Pour éviter tout dégât ou blessure:

ANEPASFAIRE：

Lächer le tuyau lors de l'enroulage. Toutjours se rapprocher du dévidoir en tenant le tuyau.

Placer les doigts ou des objets dans l'ouverture du dévidoir lors de l'utilisation.

Essayer de dévisser les vis du produit.

Retirer la boule grise du tuyau d'arrosage.

A FAIRE:

Enlever le dévidoir du mur pendant l'hiver pour éviter tout endommagement par le gel.

Veiller à ce que le sol en dessous du dévidoir soit le moins mouillé possible afin d'eviter tout risque de chute.

Eteindre le robinet lorsqu'il n'est pas utilisé.

Résolution des problèmes

Activer l'enroulage automatique

• Il faut tirer sur le tuyau d'environ 15 à 30 cm. Toute distance inférieure ou supérieure à cela ne déclenchera pas l'enroulage automatique. La meilleure façon de déclencher l'enroulage automatique est de tirer doucement sur le tuyau au niveau du dévidoir.

Fuites

• Retirer le disque l'et resserer l'ecrou raccordant le tuyau au devidoir.
• Resserrer l'écrou du racord de l'extrémité du tuyau.
• Resserer l'écrou du raccord d'arrêt.

Remplacement du tuyau

• Lorsque le tuyau d'arrosage est endommagé, il ne faut enaucun cas essayer de le réparer, mais

contacter le service clientèle de Hozelock pour obtenir une assistance.

Mécanisme d'enroulage automatique

• En cas de défaillance du mécanisme d'enroulage automatique, même après la période de garantie, ne pas essayer de le réparer ou de le démonter. Il faut contacter le service clientèle de Hozelock pour obtenir une assistance.

Pièces de rechange et accessoires

• Pour obtenir des informations sur les pieces de rechange et les accessoires, consulter le site www.hozelockservice.com.

Conseils

www.hozelock.com

Garantie

• Ce dévidoir AutoReel est garantie pendant 2 ans pour tout défaut de fabrication ou materiaux defectueux.
• Le tuyau d'arrosage est garantie pendant 15 ans pour tout defaut fabrication ou materiaux defectueux.
• Le dévidoir AutoReel peut être renvoyé à Hozelock pour toute réparation et entretien, même après l'expiration de la garantie. Pour connaître les tarifs et obtenir des informations supplémentaires, consulter le site www.hozelockservice.com.

Conserver le ticket de caisse.

www.hozelock.com
