KÄYTTÖOHJE Auto Reel 10m HOZELOCK
Tarvittavat tyokalut
Nodvendigt varkktj
Attrezzi necessari
Ferramentas necessarias
Wymagane narzedzia
Anatoumeaepyaleia
Gerekli alelter
Szükséges eszközök
Potrebne náradi
A Autoreel
B Seinateline
Syöttöletku
Kierteitetty hanaliitin
E Letkunpaaliitin
F Vesitulppaliitin
6 Pistotulpat
H Letkunsuutin
Pikavihjeita ja -vinkkejä
- Varmista kelaa asennettaessa, ettei mikään esta sitä pyörimastä vapaasti 180^
- Kelan asennusreiki porattaessa on türkeä käytäa 7 mm:n poranteräa
- Tarkista vesivaa'alla, etta seinateline asennetaan pystysuoraan
- Tarkista ennen vesihan anaamista, etta kela on lukittuna telineeseen
- Letkua ei voida kelata takaisin, ellei sita vedetahiukan loitolle (15 - 30cm) kelasta ja sitten viedatakaisin kelalle
- Jos kela ei kelaudu takaisin, toimi nain:
Sulje hana ja päästa vesi ulos letkusta avaamalla letkusuutin/-ruisku
Kavele takaisin kelan luo pidellen letkunpäästä ja laukaise takaisinkelausmekanismi ottamalla kiinn letkusta kelan laheltä ja vetamälla letkua varovasti noin 15-30 cm salvan vapauttamiseksi (varmista, ettei mikaan esta letkun takaisinkelausta)
Lukitse letku kelan kyljessä olevalla lukolla, kun letkua ei kayteta.
Auto reel -tuotteen kokoaminen ja asentaminen
TARVITTAVAT TYÖKALUT:
- Litteäpäinen, pitkävartinen ruuvimeisseli
Philips ristipäämeisseli

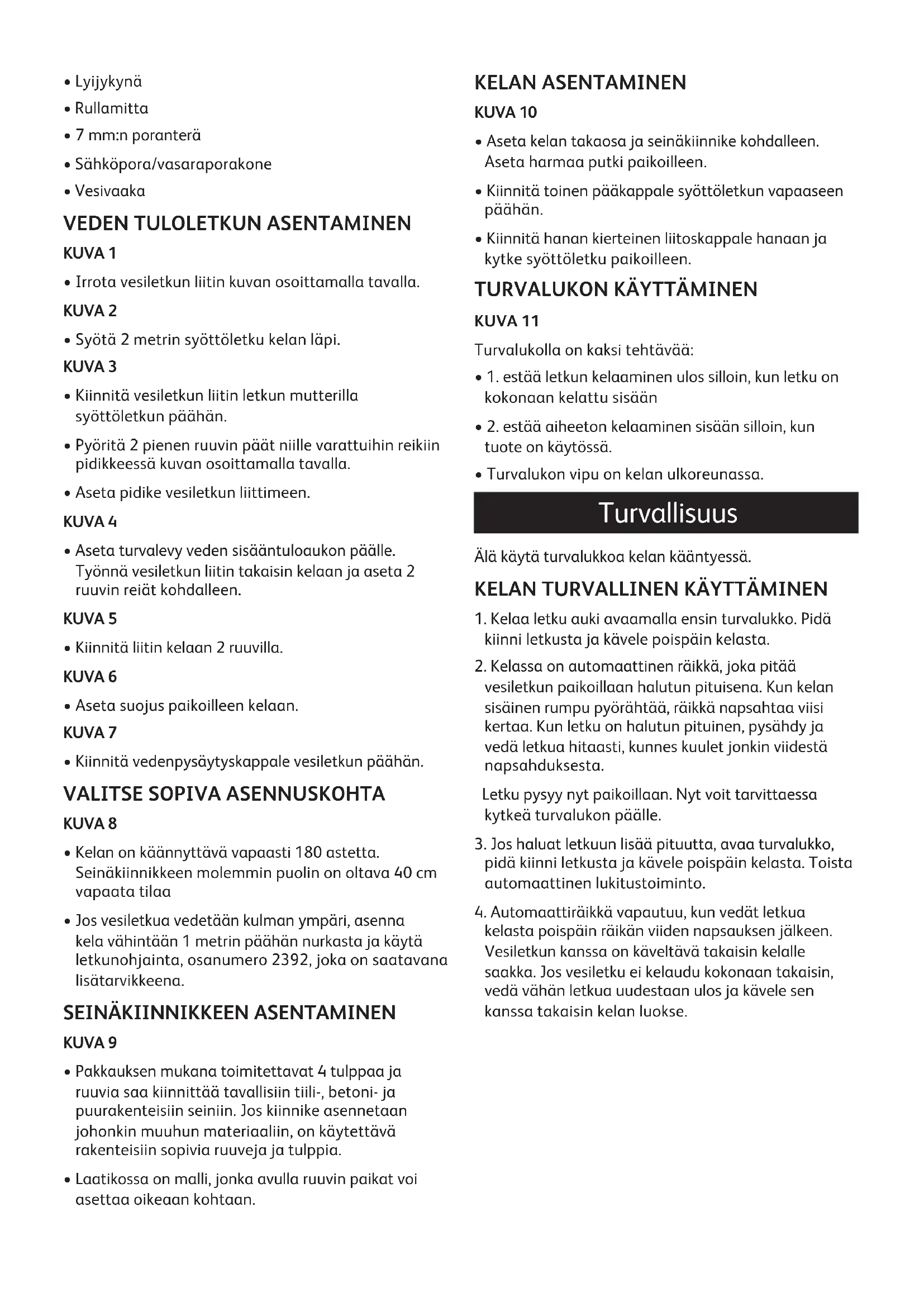

Lyijykynä
Rullamitta
7 mm:n porantera
Sahkopora/vasaraporakone
- Vesivaaka
VEDEN TULOLETKUN ASENTAMINEN
KUVA 1
- Irrota vesiletkun liitin kuvan osoittamalla tavalla.
KUVA 2
- Syöta 2 metrin syöttöletku kelan lapi.
KUVA 3
- Kiinnitā vesiletkun liitin letkun mutterilla syöttöletkun paahan.
Pyorita 2 pienen ruuvin paat niille varattuihin reikiin pidikkeessa kuvan osoittamalla tavalla.
- Aseta pidike vesiletkun liittimeen.
KUVA 4
- Aseta turvalevy veden sisäantuloaukon pälle. Työnnä vesiletkun liitin takaisin kelaan ja aseta 2 ruuvin reliat kohdalleen.
KUVA 5
Kiinnitta liitin kelaan 2 ruuvilla.
KUVA 6
- Aseta suojus paikoilleen kelaan.
KUVA 7
- Kiinnitā vedenpysäytskappale vesiletkun päähan.
VALITSE SOPIVA ASENNUSKOHTA
KUVA 8
- Kelan on kännyttäva vapaasti 180 astetta. Seinäkiinnikkeen molemmin puolin on oltava 40~cm vapaata tilaa
- Jos vesiletkua vedetään kulman ympäri, asenna kela vahintään 1 metrin paähän nurkasta ja käytä letkunohjainta, osanumo 2392, joka on saatavana lisātarvikkeena.
SEINAKIINNIKKEEN ASENTAMINEN
KUVA 9
- Pakkauksen mukana toimitettavat 4 tulppaa ja ruuvia saa kiinnittaa tavallisiiin tiili-, betoni- ja puurakenteisiin seiniin. Jos kiinnike asennetaan johonkin muuhun materiaaliin, on kaytettavarakenteisiin sopivia ruuveja ja tulppia.
- Laatikossa on malli,jonka avulla ruuvin paikat voi asettaa oikeaan kohtaan.
KELAN ASENTAMINEN
KUVA 10
- Aseta kelan takaosa ja seinäkiinnike kohdalleen.
Aseta harmaa putki paikoilleen.
Kiinnitä toinen paakappale syotttoletkun vapaaseen paahan.
Kiinnitā hanan kierteinen liitoskappale hanaan jkytke syöttöletku paikoilleen.
TURVALUKON KÄYTTÄMINEN
KUVA 11
Turvalukolla on kaksi tehtavaa:
- estaletkun kelaaminen ulos silloin, kun letku on kokonaan kelattusisaan
- esta aiheeton kelaaminen sis aan silloin, kun tuote on kaytossa.
- Turvalukon vipu on kelan ulkureunassa.
Turvallisuus
Alä kaytā turvalukkoa kelan kaantyessä.
KELAN TURVALLINEN KAYTTÄMINEN
- Kelaa letku auki avaamalla ensin turvalukko. Pidä kiinni letkusta ja kävele poispän kelasta.
- Kelassa on automaattinen räikkä, joka pitäa vesiletkun paikoillaan halutun pituisena. Kun kelan sisäinen rumpu pyörähtää, räikkä napsahtaa viisi kertaa. Kun letku on halutun pituinen, pysähdy ja vedä letkua hitaasti, kunnes kuulet jonkin viidasta napsahduksesta.
Letku pysyy nyt paikoillaan. Nyt voit tarvittaessa kytkea turvalukon pälle.
- Jos haluat letkuun lisä pituutta, avaa turvalukko, pidä kiinni letkusta ja kavele poispän kelasta. Toista automaattinen lukitustoiminto.
- Automaattiräikkä vapautuu, kun vedat letkua kelasta poispän räikan viiden napsauksen jälkeen. Vesiletkun kanssa on käveltäva takaisin kelalle saakka. Jos vesiletku ei kelaudu kokonaan takaisin, vedā vahan letkua uudestaan ulos ja kävele sen kanssa takaisin kelan luokse.
Varoitus!
ÄLÄ TEE NÄIN:
Aa paa sti letkusta, kun se kelautuu takaisin.
A Alä päasta irti letkusta,Jos automaattiräikkä einapsahda paikoilleen.
A lä yritä irrottaa kotelon ruuveja.
TEE NÄIN:
Estapakkasvauriot irrottamalla kelaseinastatalven ajaksi.
Esta mahdollinen liukastuminen pitamalla kelana alla oleva maa mahdollisimman kuivana.
Sulje hana, kun se ei ole kaytossa.
Jotta Auto Reelinne ei vahingoittuisi talvisäilytyksen aikana suosittelemme, että tyhjennatte letkuun jäaneen veden.
Letkun tyhjentäminen onnistuu seuraavien ohjeiden avulla:
- Irroita syöttöletku hanasta.
- Aseta syöttöletku maahan.
- Veda kaikki letku ulos laitteesta ja kelaa se uudelleen sisään.
- Laitteeseen jaanyt vesi valuu pois syotttoletkusta.
- Toista kohta 3. muutaman kerran.
Ylimaaaraisen veden poistaminen Auto Reelista keventaa laitetta ja helpottaa sen siirtelya, sekai pientaa sita mahdollisuutta etta vesi jaatysi kelan sisalle talvisailytyksen aikana.
Letkun vaihtaminen
Jos 10 metrin kasteluletku vahingoittuu, alä yritä korjata sitä. Pyydä Hozelockin asiakaspalvelulta varaosapaketti ja ohjeet: varaosanumero Z21917.
Vesiletkun vedenpysaytyskappale on saatavana vain Hozelockin asiakaspalvelusta (Z21615).
Neuvonta
www.hozelock.com
Takuu
- AutoReel-tuotteella on kahden vuoden takuu, joka kattaa valmistus- ja materiaaliviat.
- AutoReel voidaan palauttaa Hozelockille korjattavaksi ja huollettavaksi myös sen jälkeen, kun takuu on kulunut umpeen. Hinnat ja tiedot ovat nahtävissä sivustossa www.hozelockservice.com
Säilytä ostokuitti.
www.hozelock.com
