BRUKSANVISNING Auto Reel 10m HOZELOCK
- När du monterar vindan, kontrollera att den kan svänga fritt i 180^
- Det ar viktigt att du anvander en 7 mm-borr nar du borrar halen for att montera vindan.
- Kontrollera med ett vattenpass sa att vaggfastet ar monterat vertikalt.
- Kontrollera att vindan ar fastlåst på fästet innan du slår till vattentillförseln.
- Slangenkommeninteattvindasuppomdenintedrasutlenitib (15 - 30cm) ochsedan promenerastillbaka till vindan.
- Om slangen inte vindas upp kan du prova foljande:
Stäng kranen och tom ut vattnet i slangen genom att oppna slangmunstycket/pistol.
Promenera tillbaka slangen till vindan, med ett fast tag om slangmunstycket, sa att indragningsmekanismen utloses genom att ta tag i slangen nara vindan och varsamt dra
ut slangen 15-30 cm for att lasa upp sparren. (Kontrollera att slangen kan rulla obehindrat medan indragningsmekanismen ar aktiverad.)
- Använd sparren på vindans sida För att lasa fast slangen nar den inte ar i bruk.

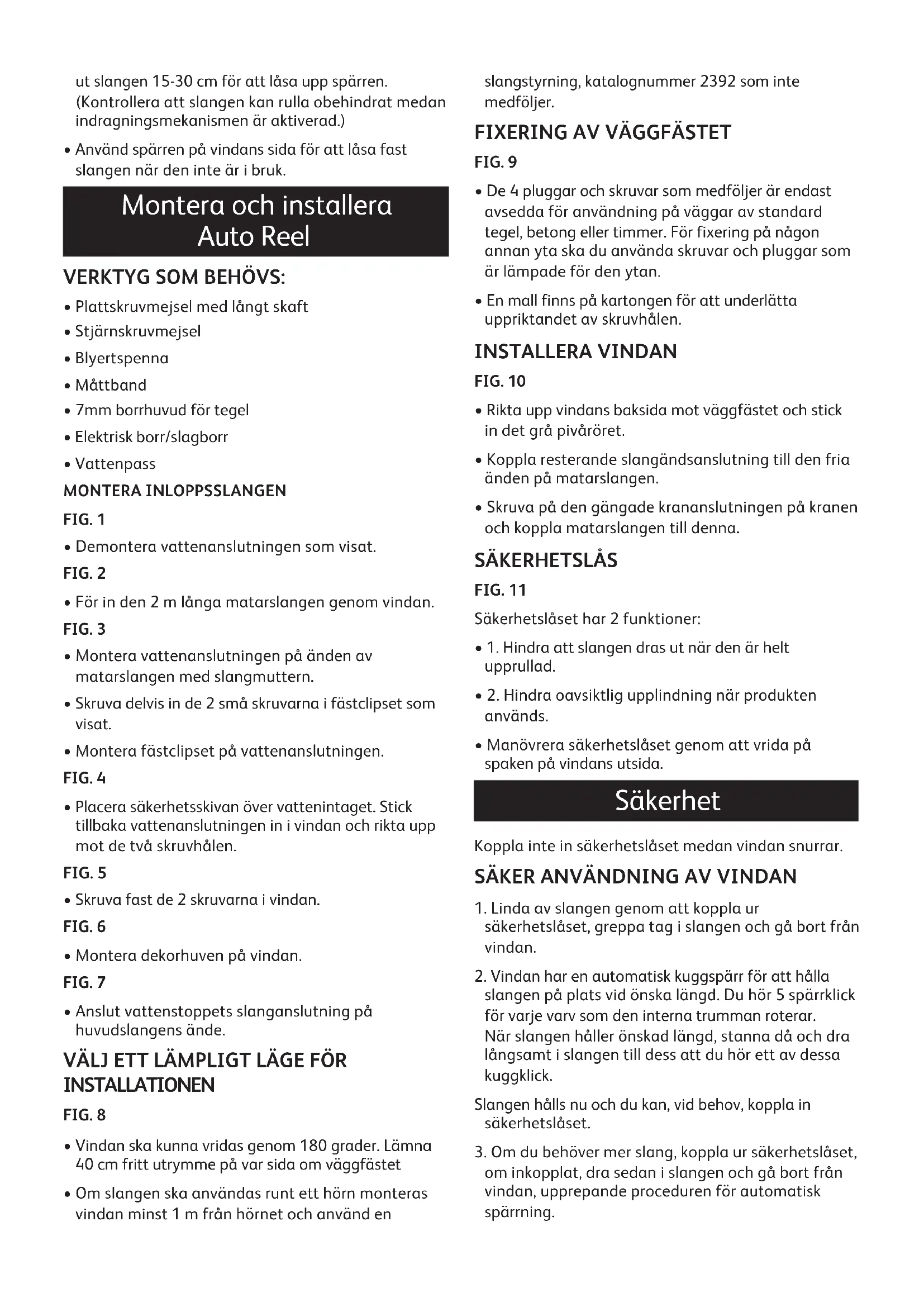

Montera och installera Auto Reel
VERKTYG SOM BEHOVS:
- Plattskruvmejsel med langt skaat
- Stjärnskruvmejsel
Blyertspenna
Mattband
- 7mm borrhuvud for tegel
- Elektrisk borr/slagborr
Vattenpass
MONTERA INLOPPSSLANGEN
FIG.1
- Demontera vattenanslutningen som visat.
FIG.2
- För in den 2 m计划生育 genom vindan.
FIG. 3
- Montera vattenanslutningen påänden av matarslangen med slangmattern.
- Skruva delvis in de 2 små skruvarna i fästclipset som visat.
- Montera fästclipset på vattenanslutningen.
FIG.4
- Placera sakerhetsskivan over vattenintaget. Stick tillbaka vattenanslutningen in i vindan och rikta upp mot de två skruvhålen.
FIG.5
- Skruva fast de 2 skruvarna i vindan.
FIG. 6
- Montera dekorhuyen på vindan.
FIG. 7
- Anslut vattenstoppets slanganslutting pahuvudlangens ande.
VALJ ETT LÄMPLIGT LAGE FÖR INSTALLATIONEN
FIG.8
- Vindan skakunna vridas genom 180 grader. Lämna 40~cm fritt utrémme på var sida om vaggfustet
- Om slangen ske användas runt ett horn monteras vindan minst 1 m frän hornet och använd en
slangstyrning, katalognummer 2392 som inte medfoljer.
FIXERING AV VAGGFASTET
FIG.9
- De 4 pluggar och skruvar som medfoljer ar endast avsedda for användning på vaggar av standard tegel, betong eller timmer. För fixering på nagon annan yta skä du använda skruvar och pluggar som ar lampade for den ytan.
- En mall finns på kartongen for att underlättu uppriktandet av skruvhålen.
INSTALLERA VINDAN
FIG. 10
- Rikta upp vindans baksida mot vaggfastet och stick in det grå piväröret.
- Koppla resterande slangängandsanslutting till den friäänden på matarslangen.
- Skruva på den gängade krananslutningen på kranen och koppla matarslangen tillenna.
SÄKERHETSLÅS
FIG. 11
Sakerhetslaset har 2 Funktioner:
- Hindra att slangen dras ut när den ar helt upprullad.
-
- Hindra oavsiktlig upplindning narprodukten anvands.
- Manövrera sakerhetslåset genom att vrida på spaken på vindans utsida.
Sakerhet
Koppla inte in sakerhetsåset medan vindan snurrar.
SAKER ANVÄNDNING AV VINDAN
- Linda av slangen genom att koppla ur sakerhetslaset, greppa tag i slangen och gå bort frän vindan.
- Vindan har en automatisk kuggsparr for att halla slangen pÅ plats vid önska langd. Du hör 5 spärrklick for varje varv som den interna trumpman roterar. När slangen häller önskad langd, stanna då och dra langsamt i slangen till dess att du hör ett av dessa kuggklick.
Slangen halls nu och du kan, vid behov, koppla in sakerhetslaset.
-
Om du behöver mer slang, koppla ur sakerhetslaset, om inkopplat, dra sedan i slangen och gå bort frän vindan, upprepande proceduren für automatisk spärrning.
-
Den automatiska sparren losgörs genom att slangen dras minst 5 klick bort fran vindan. Du maste gà tillbaka med slangen till vindan. Om hela slangen inte lindas upp, dra dà ut lite slang och fortssatt att gà tillbaka.
Varning!
GÖR INTE:
Slappa slangen under upplindningen.
Slappa slangen annat an om den automatiska sparrmekanismen ar ingrepp.
Forsok att skruva ur nagon skruv fran nagon del av holjet.
GÖR:
Ta bort vindan fran vaggen under vintern for att undvika frosskador.
Häll marken under vindan sö fri som möjlig frän vatten for att minska halkrisken.
Stang av kranen när den inte används.
For att forhindra att din Auto Reel gár sönder/blir skadad under vinter manaderna ar det viktigt att slangen ar helt tomd pa vatten.
Det kan man gora genom foljande steg:
- Koppla bort matarslangen fran kranen
- Placeraänden av matarslangen på marken
- Dra ut hela slangen och forsakra dig om att sprutmunstycket i andan ar stangt. Rulla sedan in slangen weltigen.
- Überflödtigt vattenkommen att rinna ut fran matarslangen
- Upprepa steg 3 flera ganger
Genom att tomma din Auto Reel pa vatten, blir den inte bara lattare att transporteia inomhus under vintern,utan risken for frostdskador inuti vindan minskar ocksa.
Byte av slang
Om den 10 m länga bevattningslangen skadas, fösok inte reparera den. Kontakta Hozelocks kundtjänst for en reservdelssats och instruktioner, fraga after reservdelsnummer Z21917.
Den vattenstoppande slangändsanslutningen finns endast tillganglig fran Hozelock. kundtjanst (Z21615).
Rådgivning
www.hozelock.com
Garanti
- Denna AutoReel har en garanti på 2 ar mot tillverknings- eller materialfel.
- AutoReel kan returneras till Hozelock for reparation och service, även after det att garantitiden har gatt ut. För priser och information, besök www.hozelockservice.com
Behçll ditt inköpsbevis.
www.hozelock.com
N
Innhold
A Autoreel
B Veggbrakett
C Tilforselsslange
Gjenget krankobling
E Slangeendekobling
F Vannstoppkobling
Vegglugger
H Slangedyse
Råd og tips
- Sett 'vannstopp' koplingen på enden av den lange slangen.
VELG EN EGNET PLASS FOR INSTALLASJON
FIG.8
- Trommelen på kunne dreie 180 grader. La det��e 40~cm klaring på begge sider av veggbraketten.
- Hvis slangen skal brukes rundt et hjørne, bør trommelen monteres minst 1 m fra hjørnet. Bruk en
føringsbrakett til vannslangen, del nr. 2392, som/DDFgder med.
Skru av kranen nár den/DD er i bruk.
For à unngà skade pà din Auto Reel i de kalde vintermánedene, anbefaler vi at den tømmes helt for vann.
