РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Auto Reel 10m HOZELOCK

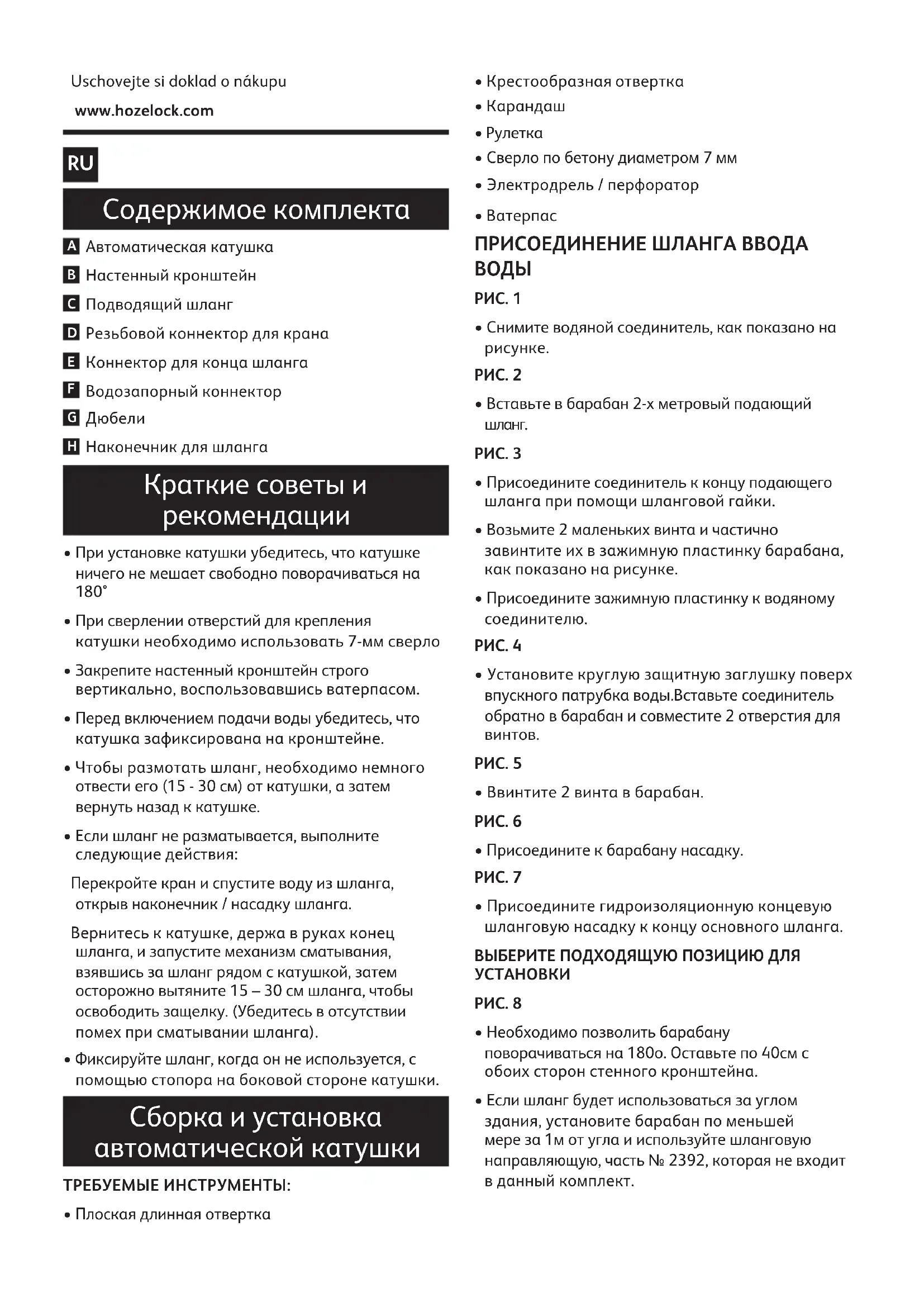

Содержимое комплекта

Автоматическая катушка

Резьбовой коннектор для крана

Коннектор для конца шланга

Водозапорный коннектор

Наконечник для шланга Краткие советы и рекомендации

• При установке катушки убедитесь, что катушке ничего не мешает свободно поворачиваться на 180°

• При сверлении отверстий для крепления катушки необходимо использовать 7-мм сверло

• Закрепите настенный кронштейн строго вертикально, воспользовавшись ватерпасом.

• Перед включением подачи воды убедитесь, что катушка зафиксирована на кронштейне.

• Чтобы размотать шланг, необходимо немного отвести его (15 - 30 см) от катушки, а затем вернуть назад к катушке.

• Если шланг не разматывается, выполните следующие действия: Перекройте кран и спустите воду из шланга, открыв наконечник / насадку шланга. Вернитесь к катушке, держа в руках конец шланга, и запустите механизм сматывания, взявшись за шланг рядом с катушкой, затем осторожно вытяните 15 – 30 см шланга, чтобы освободить защелку. (Убедитесь в отсутствии помех при сматывании шланга).

• Фиксируйте шланг, когда он не используется, с помощью стопора на боковой стороне катушки. Сборка и установка автоматической катушки ТРЕБУЕМЫЕ ИНСТРУМЕНТЫ:

• Плоская длинная отвертка

• Крестообразная отвертка

• Сверло по бетону диаметром 7 мм

• Электродрель / перфоратор

ПРИСОЕДИНЕНИЕ ШЛАНГА ВВОДА

• Снимите водяной соединитель, как показано на

• Вставьте в барабан 2-х метровый подающий

• Присоедините соединитель к концу подающего шланга при помощи шланговой гайки.

• Возьмите 2 маленьких винта и частично завинтите их в зажимную пластинку барабана, как показано на рисунке.

• Присоедините зажимную пластинку к водяному соединителю. РИС. 4

• Установите круглую защитную заглушку поверх впускного патрубка воды.Вставьте соединитель обратно в барабан и совместите 2 отверстия для

• Ввинтите 2 винта в барабан. РИС. 6

• Присоедините к барабану насадку. РИС. 7

• Присоедините гидроизоляционную концевую шланговую насадку к концу основного шланга. ВЫБЕРИТЕ ПОДХОДЯЩУЮ ПОЗИЦИЮ ДЛЯ

• Необходимо позволить барабану поворачиваться на 180о. Оставьте по 40см с обоих сторон стенного кронштейна.

• Если шланг будет использоваться за углом здания, установите барабан по меньшей мере за 1м от угла и используйте шланговую направляющую, часть № 2392, которая не входит в данный комплект.ПРИСОЕДИНЕНИЕ СТЕННОГО

• 4 поставляемые пробки и винта дожны использоваться только для стандартных кирпичных, бетонных или деревянных стен. Для присоединения кронштейна к любой другой поверхности необходимо использовать пробки и винты, подходящие для поверхности такого типа. На коробке изображён образец для того, чтобы помочь при совмещении винтовых отверстий. УСТАНОВКА БАРАБАНА РИС. 10

• Совместите заднюю часть барабана со стенным кронштейном и вставьте серую шарнирную

• Присоедините оставшийся концевой шланговый соединитель к свободному концу подающего

• Присоедините нарезной соединитель к водопроводному крану и соедините его с подающим шлангом. РАБОТА ПРЕДОХРАНИТЕЛЬНОГО ЗАМКА РИС. 11 Предохранительный замок обладает двумя

1. Останавливает полностью размотанный шланг

от вытяжки из барабана.

2. Предотвращает случайную смотку шланга в

• Для того, чтобы ввести предохранительный замок в действие, поверните рычажок, расположенный на боковой части барабана. БЕЗОПАСНОСТЬ Не включайте предохраниетльный замок во время вращения барабана. БЕЗОПАСНОЕ ИСПОЛЬЗОВАНИЕ

1. Для размотки шланга, отключите

предохранительный замок, возьмите шланг и отойдите от барабана.

2. Барабан оснащён автоматическим храповиком

для удерживания определённой длины шланга на месте. При каждом повороте внутреннего барабана, Вы услышите 5 щелчков храповика. По достижении шлангом требуемой длины, остановитесь и медленно потяните шланг на себя, пока Вы не услышите один из 5 щелчков. Шланг удерживается в позиции. Теперь можно включить замок безопасности, если необходимо.

3. Если нужно отмотать ещё шланга, отключите

предохранительный замок и отойдите от барабана, повторяя вышеописанную процедуру.

4. Автоматический храповик освобождается

путём выгивания шланга из барабана после пяти щелчков. Шланг необходимо смотать, подходя к барабану. Если шланг не сматывается полностью, немного вытяните его и снова подойдите к барабану.

• Не отпускайте шланг при перемотке.

• Не отпускайте шланг в том случае, если не включён автоматический храповик.

• Не пытайтесь отвинчивать какие-либо винты на корпусе барабана.

• Снимайте барабан со стены в зимнее время для предотвращения повреждений от мороза.

• Следите за тем, чтобы поверхность под барабаном была как можно суше для предотвращения риска подскользнуться.

• Закрывайте водопроводный кран, когда он не используется. Для предотвращения повреждения вашей катушки Auto Reel в период зимнего хранения необходимо максимально удалить остатки воды из шланга . Для этого необходимо выполнить следующие

1. Отключите подающий шланг от источника

2. Поместите конец подающего шланга на

3. Вытяните весь поливочный шланг из

катушки , при эт ом убедившись что насадка на поливочном шланге находится в положении "закрыто" , а затем полностью поднимите его , так чтобы вода внутри поливочного шланга стекала в сторону подающего шланга

4. Избыток воды вытечет из подающего

5. Повторите манипуляцию, описанную в п.3

несколько раз Удаление избытка воды из вашей катушки Auto Reel сделает ее не только легче в транспортировке , но и снизит риск замерзанияводы внутри катушки в период зимнего

Замена шланга Если десятиметровый поливочный шланг повреждён, не пытайтесь починить его своими силами. Свяжитесь с отделом обслуживания покупателей компании Hozelock для получения комплекта замены и инструкций, закажите запасную часть № Z21917. Гидроизоляционную насадку на конец шланга можно приобрести только через отдел обслуживания покупателей компании Hozelock (Z21615). Консультирование www.hozelock.com

• На данную катушку с функцией автоматического сматывания распространяется двухлетняя гарантия от неисправностей по причине производственных дефектов или использования некачественных материалов.
