KÄYTTÖOHJE Max Flo XL VS HAYWARD

⚠️ HUOMIO – Lue huolellisesti tämä ohjekirja sekä laitteessa olevat ohjeet. Neuvojen noudattamatta jättäminen voi aiheuttaa vakavia vahinkoja tai kuoleman.

Tämä asiakirja on annettava jokaiselle uima-altaan käyttäjälle, joka säilyttää sen varmassa paikassa.

⚠️HUOMIO – Laitetta ei ole tarkoitettu sellaisten henkilöiden käytettäväksi (erityisesti lasten), joiden fyysiset, aistihavaintoihin liittyvät tai älylliset kyvyt ovat heikemmät eikä myöskään kokemattomien tai osaamattomien henkilöiden käytettäväksi ainakaan, jos heidän turvallisuudestaan henkilö ei valvo heitä tai ei ole antanut ohjeita liittyen laitteen käyttöön.

vastaava

⚠️ HUOMIO – Valvo, ettei lapset pääse leikkimään laitteen kanssa.

⚠️ HUOMIO – Pidä kaikki oudot esineet, sormet ja muut kehonosat loitolla aukoista ja liikkuvista osista.

⚠️ HUOMIO – Käytä ainoastaan alkuperäisiä Hayward-varaosia.

⚠️ HUOMIO – Uima-altaan pumpun kaikki sähköasennukset tehdään kaikkien taiteen sääntöjen mukaan ja voimassa olevien lakien mukaan.

F N F C 15-100 GB BS7671:1992
D D IN VDE 0100-702 EW EVHS-HD 384-7-702
A O VE 8001-4-702		H M	SZ 2364-702:1994 / MSZ 10-533 1/1990
E	UNE 20460-7-702 1993, REBT ITC-BT-31 2002	M	MSA HD 384-7-702.S2
IRL	IS HD 384-7-702	PL	PN-IEC 60364-7-702:1999
I	CEI 64-8/7	CZ	CSN 33 2000 7-702
LUX	384-7.702 S2	SK	STN 33 2000-7-702
NL	NEN 1010-7-702	SLO	SIST HD 384-7-702.S2
P R SIUEE		TR T	S IEC 60364-7-702

⚠️ HUOMIO – Jos virtakaapeli vaurioituu, valmistajan, sen asiakaspalvelun tai vastaavan ammattitaidon omaavien henkilöiden on vaihdettava se niin, että vältytään vaaralta.

⚠️ HUOMIO – Tarkasta, että pumput on kytketty pistorasiaan 230 V\~, joka on suojattu oikosulkujen varalta. Pumppuun on myös syötettävä virtaa erotusmuuntajan tai jäännösvirtalaitteen kautta (RCD), jonka toiminnan nimellinen jäännösvirta ei ylitä 30 mA.

⚠️ HUOMIO – Irtikytke pumppu kokonaan verkkovirtasyötöstä ennen kuin avaat kannen ja puhdistat esisuodattimen.

HUOMIO – Pumpun irtikytkemiseksi verkkovirtasyötöstä ulkopuolisen katkaisimen kosketuksen erotuksella kaikilla navoilla varmistaen täyden irtikytkennän ylijännitteen sattuessa, luokka III, on oltava sisäänrakennettu kiinteään rasiaan, yhdenmukaisesti kaapelointiin liittyvien lakien kanssa.

⚠️ HUOMIO – Uima-altraan pumppua ei saa koskaan käynnistää, jos virtajohto tai moottorin ohjausrasian suojus on vaurioitunut, sähköiskun uhalla. Luvansaanut teknikko tai ammattitaitoinen henkilökunta vaihtaa välittömästi vaurioituneen virtajohdon tai moottorin ohjausrasian, jotta vältetään vaarat.

⚠️ HUOMIO – Tässä moottorissa EI ole SVRS (Puristuksenestosuojalaite). Laite auttaa estämään hukkumiset, kun ihmisiä on puristuksissa tyhjennysaukoilla veden pinnan alla. Joissakin uima-allaskonfiguraatioissa, jos henkilön keho tukkii tyhjennyksen, henkilö saattaa jäädä ansaan imuun. Oman uima-altaan konfiguraation mukaan paikallinen laki voi vaatiia puristuksenestolaitteen.

REKISTERÖINTI

Hayward kiittää tuotteen valitsemisesta. Tässä ohjekirjassa on tärkeitä tietoja tuotteen toiminnasta ja huollosta. Säilytä se niin, että voit katsoa sitä uudelleen myöhemmin.

TUOTTEEN REKISTERÖIMISEKSI KÄY SIVULLA:

KWWS ZZZ KD\ZDUG IU HQ VHUYLFHV UHJLVWHU \RXU SURGXFW

2PLD WLHWRMD YDUWHQ

Laita seuraavat tiedot muistiin myöhempää tarvetta varten:

1) Ostopäivä
2) Nimi
3) Osoite
4) Postinumero
5) Sähköposti ____
6) Osanumero ____ Sarjanumero ____
7) Myyjä ____
8) Osoite
9) Postinumero Maa

Huomaa

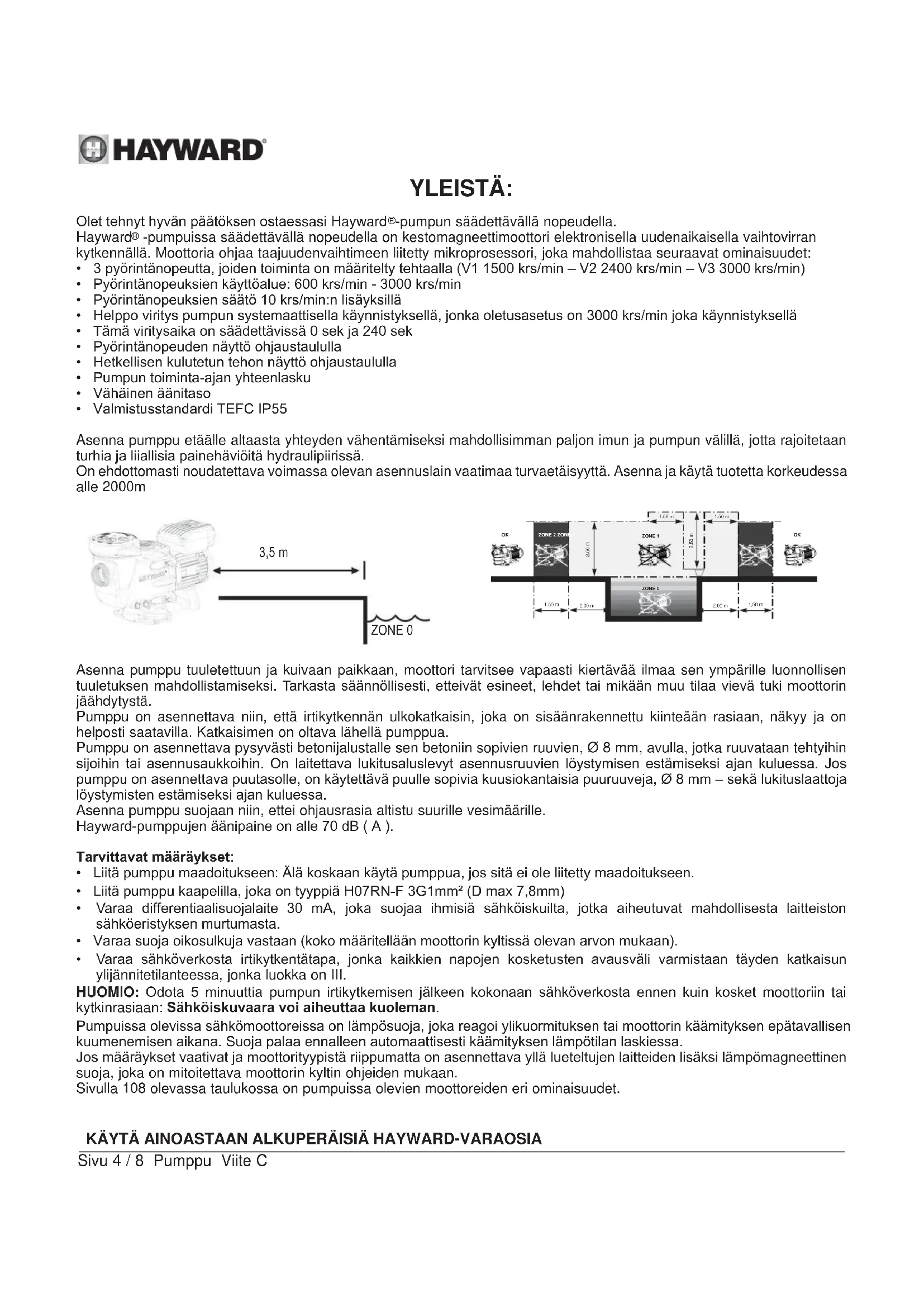

YLEISTÄ:

Olet tehnyt hyvän päätöksen ostaessasi Hayward®-pumpun säädettävällä nopeudella.

Hayward® -pumpuissa säädettävällä nopeudella on kestomagneettimoottori elektronisella uudenaikaisella vaihtovirran kytkennällä. Moottoria ohjaa taajuudenvaihtimeen liitetty mikroprosessori, joka mahdollistaa seuraavat ominaisuudet:

• 3 pyörintänopeutta, joiden toiminta on määritelty tehtaalla (V1 1500 krs/min – V2 2400 krs/min – V3 3000 krs/min)
• Pyörintänopeuksien käyttöalue: 600 krs/min - 3000 krs/min
• Pyörintänopeuksien säätö 10 krs/min:n lisäyksillä
• Helppo viritys pumpun systemaattisella käynnistyksellä, jonka oletusasetus on 3000 krs/min joka käynnistyksellä
• Tämä viritysaika on säädettävissä 0 sek ja 240 sek
• Pyörintänopeuden näyttö ohjaustaululla
• Hetkellisen kulutetun tehon näyttö ohjaustaululla
  • Pumpun toiminta-ajan yhteenlasku
  • Vähäinen äänitaso
  • Valmistusstandardi TEFC IP55

Asenna pumppu etäälle altaasta yhteyden vähentämiseksi mahdollisimman paljon imun ja pumpun välillä, jotta rajoitetaan turhia ja liiallisia painehäviöitä hydraulipiirissä.

On ehdottomasti noudatettava voimassa olevan asennuslain vaatimaa turvaetäisyyttä. Asenna ja käytä tuotetta korkeudessa alle 2000m

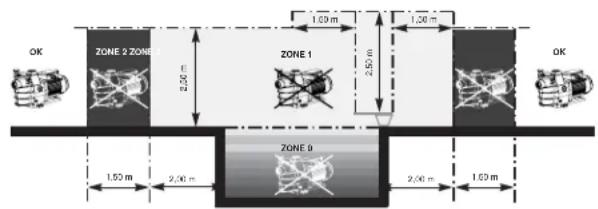

3,5 m ZONE 0

ZONE 2 ZONE 2.50 m 1.69 m 1.20 m ZONE 1 2.50 m 1.20 m ZONE 2 1.50 m 2.00 m 2.00 m 1.69 m OK OK

Asenna pumppu tuuletettuun ja kuivaan paikkaan, moottori tarvitsee vapaasti kiertävää ilmaa sen ympärille luonnollisen tuuletuksen mahdollistamiseksi. Tarkasta säännöllisesti, etteivät esineet, lehdet tai mikään muu tilaa vievä tuki moottorin jäähdytystä.

Pumppu on asennettava niin, että irtikytkennän ulkokatkaisin, joka on sisäänrakennettu kiinteään rasiaan, näkyy ja on helposti saatavilla. Katkaisimen on oltava lähellä pumppua.

Pumppu on asennettava pysyvästi betonijalustalle sen betoniin sopivien ruuvien, ∅ 8 mm, avulla, jotka ruuvataan tehtyihin sijoihin tai asennusaukkoihin. On laitettava lukitusaluslevyt asennusruuvien löystymisen estämiseksi ajan kuluessa. Jos pumppu on asennettava puutasolle, on käytettävä puulle sopivia kuusiokantaisia puuruuveja, ∅ 8 mm – sekä lukituslaattoja löystymisten estämiseksi ajan kuluessa.

Asenna pumppu suojaan niin, ettei ohjausrasia altistu suurille vesimäärille.

Hayward-pumppujen äänipaine on alle 70 dB (A).

Tarvittavat määräykset:

• Liitä pumppu maadoitukseen: Älä koskaan käytä pumppua, jos sitä ei ole liitetty maadoitukseen.
• Liitä pumppu kaapelilla, joka on tyyppiä H07RN-F 3G1mm² (D max 7,8mm)
• Varaa differentiaalisuojalaite 30 mA, joka suojaa ihmisiä sähköiskuilta, jotka aiheutuvat mahdollisesta laitteiston sähköeristyksen murtumasta.
• Varaa suoja oikosulkuja vastaan (koko määritellään moottorin kyltissä olevan arvon mukaan).
• Varaa sähköverkosta irtikytkentätapa, jonka kaikkien napojen kosketusten avausväli varmistaan täyden katkaisun ylijännitetilanteessa, jonka luokka on III.

HUOMIO: Odota 5 minuuttia pumpun irtikytkemisen jälkeen kokonaan sähköverkosta ennen kuin kosket moottoriin tai kytkinrasiaan: Sähköiskuvaara voi aiheuttaa kuoleman.

Pumpuissa olevissa sähkömoottoreissa on lämpösuoja, joka reagoi ylikuormituksen tai moottorin käämityksen epätavallisen kuumenemisen aikana. Suoja palaa ennalleen automaattisesti käämityksen lämpötilan laskiessa.

Jos määräykset vaativat ja moottorityypistä riippumatta on asennettava yllä lueteltujen laitteiden lisäksi lämpömagneettinen suoja, joka on mitoitettava moottorin kyltin ohjeiden mukaan.

Sivulla 108 olevassa taulukossa on pumpuissa olevien moottoreiden eri ominaisuudet.

KÄYTÄ AINOASTAAN ALKUPERÄISIÄ HAYWARD-VARAOSIA

Sähköliitos: Varmista, että moottorin vaatima virransyötön jännite vastaa jakeluverkon jännitettä ja että sähkökaapelin leikkaus ja pituus sopivat pumpun tehoon ja voimakkuuteen.

Pumpun sähköliitokset sekä mahdollisen sähkökaapelin vaihdon tekee ammattitaitoinen henkilö vaaran välttämiseksi.

Sähköliitosten tekemiseksi noudata liittimien alle merkittyä merkintää.

Tarkasta kunnolla sähkökytkentöjen kiristys ja tiiviys ennen jännitteen laittoa.

Noudata tarkasti kaapelin läpivientiä siihen tarkoitetuista aukosta ja ferriitistä; kaapelitiiviste varmistaa tiiviyden kaapelin ympärillä, ferriitti muodostaa suodattimen sähkömagneettisille häiriöille.

Mahdollinen esikaapelointi, joka on joissakin pumpuissa, on poistettava pumpun lopullisen liitoksen aikana sähkönsyöttöön. Itse asiassa tätä esilaitteistoa käytetään vain testejä varten tehtaalla valmistusvaiheiden aikana.

ASENNUS

Asenna uima-altaan pumppu rajoittaen maksimissaan painehäviöitä noudattaen etäisyysehtoja, vähintään 3,5 m sen ja uima-altaan välillä, kuten asennuslaissa NF C 15-100 määritellään. Imukanava on asennettava pumpun akselia kohti nousevaan heikkoon kaltevuuteen. Varmista, että liitokset on kunnolla kiristetty ja tiiviit. Vältä kuitenkin putkiston kiinnittämistä liioitellusti. Muovimateriaaleilla varmista tiiviys vain Teflonilla. Imuputken halkaisija on suurempi tai vähintään samankokoinen kuin painepuolella. Vältä kosteita sijoituspaikkoja tai paikkoja, joissa ei ole tuuletusta. Moottori vaatii vapaasti kiertävää jäähdytysilmaa. Asenna pumppu suojaan niin, ettei ohjausrasia altistu suurille vesimäärille.

TÄRKEÄÄ: Tarkasta pyörintäsuunta ennen moottorin lopullista liittämistä.

KÄYNNISTYS- JA VIRITYS- OHJEET: Täytä esisuodattimen runko vedellä imuputken tasoon asti. Älä koskaan käytä pumppua ilman vettä, vesi on välttämätöntä jäähdytykselle ja mekaanisen venttiilin voitelulle. Avaa kaikki imu- ja painepuolen kanavien venttiilit sekä suodattimen ilmantyhjennys, jos sellainen on mukana. (Kaikki ilma on tyhjennettävä imukanavista). Käynnistä laite ja odota tarvittava aika viritystä varten. Viisi minuuttia ei ole liian pitkä aika viritykselle (viritys riippuu imun korkeudesta ja imuputken pituudesta). Jos pumppu ei käynnisty tai viritystä ei tapahdu, katso vianetsintäopas.

KÄYTTÖ

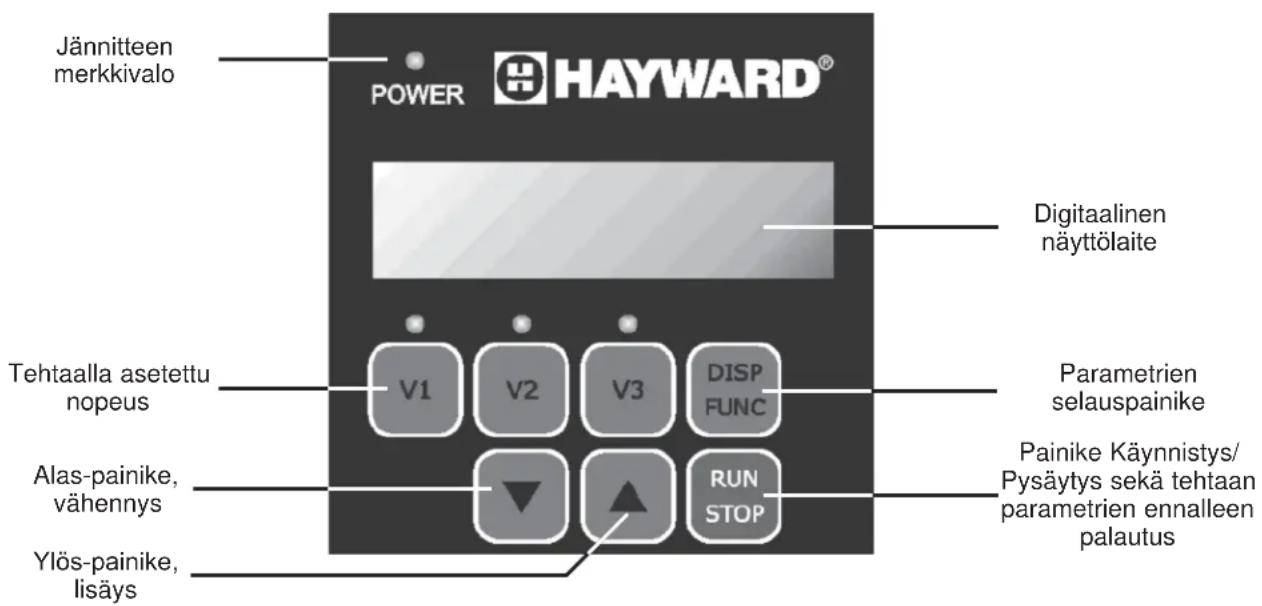

Käyttäjän liitännän esittely:

Pumppujen, joiden nopeutta voidaan säätää, käyttäjän liitäntä mahdollistaa pääsyn asetuksiin ja nopeussäätöihin. Ylä- ja alapainikkeilla voidaan säätää toimintanopeudet sekä eri säätöparametrit. Käyttäjän liitännällä voidaan myös laittaa muistiin nopeus tehtaalla asetetun nopeuden paikalle.

Jännitteen merkkivalo POWER HAYWARD® Digitaalinen näyttölaite Tehtaalla asetettu nopeus V1 V2 V3 DISP FUNC Alas-painike, vähennys RUN STOP Ylös-painike, lisäys Parametrien selauspainike Painike Käynnistys/ Pysäytys sekä tehtaan parametrien ennalleen palautus

KÄYTÄ AINOASTAAN ALKUPERÄISIÄ HAYWARD-VARAOSIA

Ohjauspainikkeet ja merkkivalot:

Käynnistys-/pysäytyspainike:

Paina painiketta pumpun käynnistämiseksi tai pysäyttämiseksi

Tällä painikkeella voidaan myös lyhentää pumpun viritysaikaa => Viritysajan säätö

Pysähdyksissä näyttölaitteella näkyy pyörintänopeus 0 krs/min

Pumpun tahdonvaraisen pysähdyksen tai sopimattoman virrankatkeamisen aikana pumppu käynnistyy uudelleen nopeudella maxi 3000 krs/min parametroidun viritysajan aikana ja palaa sitten viimeiselle valitulle nopeudelle ennen pysäytystä tai katkoa.

Jännitteen merkkivalo:

Sininen LED-merkkivalo syttyy, kun pumpussa on jännite.

Parametrien selauspainike:

Normaalissa toimintatavassa digitaalinen näyttölaite ilmoittaa pyörintänopeuden

Ensimmäinen painallus painikkeella DISP/FUNC mahdollistaa hetkellisesti kulutetun tehon näytön wateissa tuloksella, joka voi vaihdella +/- 10 %. Tehon näytön edessä on kirjain P: Esimerkiksi P500.

Toinen painallus painikkeella DISP/FUNC näyttää moottorin kokonaistoimintatuntimäärän tasolla 10 000 tuntia.

Tuntimäärän näytön edessä on kirjain h: Esimerkiksi h10000.

Kolmas painallus painikkeella DISP/FUNC näyttää etukäteen valitun viritysajan sekunneissa. Viritysajan näytön edessä on kirjain Pr: Esimerkiksi Pr60, 60 virityssekuntia varten.

Neljäs painallus painikkella DISP/FUNC mahdollistaa pumpun uudelleenalustustoimintoon pääsyn. Merkintä INIT ilmestyy näyttölaitteelle.

Viides painallus painikkeella DISP/FUNC mahdollistaa elektronisen ohjaimen version näytön. Version näytön edessä on kirjaimet Id: Esimerkiksi Id 100.

Kuudes painallus painikkeella DISP/FUNC mahdollistaa tehon elektronisen moduulin lämpötilan näytön. Lämpötilan näytön edessä on kirjain t: Esimerkiksi t 85°C

Tehtaalla määritellyt nopeudet:

Painikkeilla V1, V2 ja V3 voidaan valita yksi kolmesta tehtaalla määritellystä nopeudesta.

Etukäteen määritellyt nopeudet ovat:

V1 = 1500 krs/min

V2 = 2400 krs/min

V3 = 3000 krs/min

Sininen VALODIODI ilmoittaa oikein valitun nopeuden.

Ylä- ja alapainikkeet:

Painikkeet Ylös/Alas mahdollistavat pyörintänopeuden lisäämisen tai vähentämisen pumpun toimiessa. Jos pumppu on tehtaan oletusparametrien uudelleenalustustavassa, Ylös/Alas-painikkeilla voidaan yhdesti painamalla vahvistaa uudelleenalustus.

Pumpun nopeuksien valinta ja säätö:

Hayward® -pumput säädettävällä nopeudella käyttävät tehtaalla etukäteen määriteltyjä nopeuksia. Nopeuden valitsemiseksi varmista, että pumpussa on jännite ja paina jotakin valitsemaasi nopeutta. Sininen merkkivalo vahvistaa sen, että valinta huomioidaan. Paina sitten Käynnistys-/Pysäytyspainiketta pumpun käynnistämiseksi.

Huomaa: Millä tahansa valitulla nopeudella pumppu käynnistyy oletuksena viritystavassa 3000 krs/min määrätyn keston ajan (60 sek tehtaanasetuksena) ennen kuin palaa automaattisesti vastaavalle valitulle tai etukäteen valitulle pyörintänopeudelle.

On myös mahdollista säätää pyörintänopeuksien alueella (600 krs/min - 3000 krs/min) muu kuin tehtaalla määritelty nopeus.

- =Varmista, että pumpussa on jännite

- =Valitse yksi kolmesta määritellystä nopeudesta sen muuttamiseksi.

KÄYTÄ AINOASTAAN ALKUPERÄISIÄ HAYWARD-VARAOSIA

Sivu 6 / 8 Pumppu Viite C

• = Paina ylös- tai alas-painiketta tämän nopeuden lisäämiseksi tai vähentämiseksi askeleilla 10 krs/min. Pitkällä painalluksella selaus on nopeampaa.
• = Paina valitun nopeuden painiketta kunnes sininen VALODIODI vilkkuu vahvistaaksesi uuden säädön. Sininen VALODIODI ilmoittaa silloin uuden säädön muistiinlaiton.
• = Uusi nopeus näkyy nyt näyttölaitteella ja on muistissa.

Varmista, ettet käytä pumppua nopeudella, joka synnyttää suuremman veden virtaaman kuin asennuksen kapasiteetti on (suodatin, kanavoinnit jne.) eikä liian heikkoa asennuksen laitteistolle. Jos asia on epäselvä, ota yhteys ammattilaiseen pumpun oikeanlaisen säädön varmistamiseksi.

Viritysajan säätö:

Joskus voi olla tarvittavaa säätää viritysaika hydraulikanavissa olevan ilman tyhjennyksen mahdollistamiseksi. Viritysaika on käytössä pumpun jokaisella käynnistyskerralla.

Viritysaika on säädettävissä välillä 0 - 240 sekuntia (4 minuuttia).

Viritysajan muuttaminen:

• =Varmista, että pumpussa on jännite
• =Paina 3 kertaa painiketta DISP/FUNC kunnes lyhenne «Pr» näkyy ilmoittaen viritysvalikosta.
=Viritysaika on 60 sekuntia oletusasetuksena (Pr60).
- =Käytä painikkeita Ylös/Alas lisätäksesi tai vähentääksesi viritysaikaa.
=Säätö sekunneissa alueella 0-240 sek.
- =Kaikki muutokset jäävät muistiin automaattisesti.

Uudelleen määriteltynä pumppu käynnistyy tästä lähtien oletuksena 3000 krs/min ja sitten uuden säädetyn viritysajan mukaan. Kun pumppu toimii viritystavassa, digitaalipalkki kääntyy pyörimällä näyttölaitteen vasemmalle puolelle.

Huomaa: Viritystoiminta voidaan pysäyttää milloin tahansa painamalla lyhyesti painiketta Käynnistys/Pysäytys.

Tehtaanasetuksen mukaisten parametrien uudelleenalustus:

Kaikkien asetusten tehtaan parametrien palauttamiseksi ja poistamiseksi toimi seuraavalla tavalla:

• =Varmista, että pumpussa on jännite

- =Varmista, että pumppu ei ole toiminnassa

- =Paina 4 kertaa painiketta DISP/FUNC kunnes merkintä INIT näkyy

- =Paina painiketta Ylös noin 3 sekuntia, viesti DONE ilmestyy Tehtaan oletusasetusten parametrit on palautettu onnistuneesti.

Muista, että oletusparametrit ovat:

V1 = 1500 krs/min

V2 = 2400 krs/min

V3 = 3000 krs/min

60 sekunnin viritysaika «Pr».

HUOLTO

1. Irtikytke pumppu kokonaan verkkovirtasyötöstä ennen kuin avaat kannen ja puhdistat esisuodattimen. Puhdista esisuodattimen kori säännöllisesti, älä hakkaa koria sen puhdistamiseksi. Tarkasta esisuodattimen kannen tiiviste ja vaihda se tarvittaessa.
2. Moottorin akseli on koottu itsevoiteleville laakereille, jotka eivät vaadi lisävoitelua.
3. Pidä moottori puhtaana ja kuivana sekä varmista, että tuuletusaukot ovat vapaat kaikista esteistä.
4. Mekaanisessa venttiilissä saattaa joskus paljastua vuoto, jolloin se on vaihdettava.
5. Uima-altaan puhdistusta lukuun ottamatta kaikki korjaus-, ylläpito- ja huoltotoimenpiteet tekee ehdottomasti hyväksytty Hayward-asiamies tai ammattitaitoinen henkilö.

TALVITELOLLE LAITTO

1. Tyhjennä pumppu poistaen kaikki tyhjennyskorkit ja säilytä ne esisuodattimen korissa.

2. Irtikytke pumppu, poista putkien liitokset ja säilytä koko laite kuivassa ja ilmastoidussa paikassa tai huolehdi ainakin seuraavasta varotoimenpiteestä: irtikytke pumppu, poista 4 pumpun rungon kiinnityspulttia moottorin tuessa ja säilytä kokonaisuus kuivassa ja ilmastoidussa paikassa. Suojaa sitten pumpun ja esisuodatimen runko peittämällä ne.

HUOMAA: Ennen pumpun ottamista takaisin käyttöön puhdista kaikki sisäosat poistamalla pöly, kivi jne.

KÄYTÄ AINOASTAAN ALKUPERÄISIÄ HAYWARD-VARAOSIA

Sivu 7 / 8 Pumppu Viite C

A) Moottori ei käynnisty

1. Tarkasta sähköliitokset, katkaisimet tai releet sekä varokkeet tai sulakkeet.
2. Varmista käsin moottorin vapaa pyörintä.
3. Tarkasta, että pyörintänopeuksia V1 V2 ja V3 ei ole ohjelmoitu 0 krs/min, tarpeen vaatiessa suorita tehtaan parametrien uudelleenalustus.
4. Jatkuvan linjan alijännite Virhekoodi (1) ilmestyy digitaalinäytölle
5. Jatkuvan linjan ylijännite Virhekoodi (2) ilmestyy digitaalinäytölle
6. Moottorin sisäisen sähkönsyötön ongelma Virhekoodi (10)
7. Sisäisen oikosulun ongelma Virhekoodi (64)
8. Viestintäongelma Virhekoodi (98)
9. Käynnistyksen epäonnistuminen 5 kertaa 2 minuutissa Virhekoodi (20) ilmestyy digitaalinäytölle. RSTRT näkyy käynnistysyritysten aikana.
10. Moninainen ongelma Virhekoodi (97) ilmestyy digitaalinäytölle.

B) Moottori pysähtyy, tarkasta

1. Kaapelit, liitokset, releet jne.
2. Jännitteen alenema moottorissa (usein aiheutuu liian heikoista kaapeleista).
3. Ei näy kiinnileikkautumisia eikä ylikuormitusta (absorboidun ampeerimäärän lukemalla).

HUOMAA: Pumpun moottori on varustettu lämpösuojalla, joka ylikuormitustilanteessa katkaisee automaattisesti piirin ja välttää moottorin huonontumisen. Tämä laukaisu aiheutuu epätavallisista käyttöolosuhteista, jotka on välttämätöntä tarkastaa ja korjata. Moottori käynnistyy uudelleen ilman toimenpiteitä heti, kun normaalit toimintaolosuhteet palaavat.

C) Moottori pörähtelee, mutta ei käynnisty, tarkasta, ettei: jokin vaihe ole katkaistu, eikä kondensaattori ole heikentynyt.

D) «OLOAD» ilmestyy näyttölaitteelle (ylikuormitus- tai ylikuumenemisongelma)

1. Tarkasta, että moottorin akseli pyörii vapaasti.
2. Tarkasta, ettei mikään jääne tuki turbiinin vapaata pyörintää.
3. Tarkasta, että moottorissa on kunnon tuuletus.
4. Kun olet ratkaissut ongelman, paina painiketta Käynnistys/Pysäytys

E) Pumppu ei käynnisty

1. Varmista, että esisuodattimen runko on kunnolla täynnä vettä, että kannen tiiviste on puhdas, hyvin asetettu ja ettei ilmaa pääse mistään sisään. Kiristä tarvittaessa kannen lukitusruuvit uudelleen.
2. Varmista, että kaikki imu- ja painepuolen venttiilit ovat auki eivätkä tukkiutuneet, ja että kaikki altaan imuaukot ovat kokonaan veden alla.
3. Tarkasta, imeekö pumppu vapauttaen imun mahdollisimman lähellä pumppua:
   a) eikö pumppu ime huolimatta riittävästä viritysveden täytöstä
4. Kiristä imupuolen putkiston laitteistot ja pultit
5. Tarkasta jännite varmistaaksesi, että pumppu pyörii oikealla nopeudella.
6. Avaa pumppu ja tarkasta, ettei mikään tuki sisäpuolelta.
7. Vaihda mekaaninen venttiili.
   b) Jos pumppu imee normaalisti, tarkasta imukanava ja esisuodatin, jotka voivat olla tukkiutuneet tai varaa ilmanottoja.

F) Äänekäs pumppu, tarkasta

1. ettei mikään sisääntulo tai ilma imussa aiheuta kumeita ääniä pumpussa.
2. ettei imukanavan riittämätön halkaisija tai ahtauma aiheuta kavitaatiota. Myös liian iso kanava painepuolella voi aiheuttaa kavitaation. Käytä oikeanlaisia putkia tai tyhjennä kanavat tarvittaessa.
3. Ettei vääränlainen asennus ei aiheuta tärinää.
4. Ettei pumpun rungossa ole mitään outoa esinettä.
5. Etteivät moottorin laakerit ole tukkiutuneet liian suuren välyksen, ruosteen tai pitkittyneen ylikuumenemisen takia.

KÄYTÄ AINOASTAAN ALKUPERÄISIÄ HAYWARD-VARAOSIA

HAYWARDIN tuotteilla on takuu valmistus- ja materiaalivikojen varalta 2 vuodelle ostopäivästä laskettuna. Kaikkien takuun sovelluspyyntöjen mukana on oltava ostotodistus, josta selviää päivämäärä. Suosittelemme siis, että säilytätte laskun.

Takuun puitteissa HAYWARD korjaa tai vaihtaa vialliset tuotteet sillä ehdolla, että niitä on käytetty vastaavan oppaan ohjeiden mukaisesti eikä niihin ole tehty muutoksia eikä niissä ole kuin alkuperäisiä osia. Takuu ei kata jäätymisen tai kemikaalien aiheuttamia vaurioita. Mitkään muut kulut (kuljetus, työ jne.) eivät kuuluu takuuseen.

HAYWARDIA ei voida pitää vastuussa suorista tai epäsuorista vahingoista johtuen tuotteen vääränlaisesta asennuksesta, liitoksesta tai käytöstä.

Tuotteen takuusta, korjauksesta tai vaihdosta hyötymispyyntöjä varten ota yhteys jälleenmyyjääsi.

Laitteiston takaisinlähetystä tehtaalle ei hyväksytä kuin meidän etukäteen antamallamme suostumuksella.

Kuluvat osat eivät kuuluu takuuseen.
