KÄYTTÖOHJE MR 7152 EINHELL

Vaara! Laitteita käytettäessä tulee noudattaa tiettyjä turvallisuusvarotoimia tapaturmien ja vaurioiden välttämiseksi. Lue sen vuoksi tämä käyttöohje / nämä turvallisuusmääräykset huolellisesti läpi. Säilytä ne hyvin, jotta niissä olevat tiedot ovat myöhemminkin milloin vain käytettävissäsi. Jos luovutat laitteen muille henkilöille, ole hyvä ja anna heille myös tämä käyttöohje / nämä turval- lisuusmääräykset laitteen mukana. Emme ota mitään vastuuta tapaturmista tai vaurioista, jotka ovat aiheutuneet tämän käyttöohjeen tai turvalli- suusohjeiden noudattamisen laiminlyönnistä. Viite! Laite on varustettu kaatumissuojalla. Heti kun laite kallistuu yli 45° kulmaan, se sammuu, ja käynnistyy uudelleen sen jälkeen kun se nostetaan pystyyn.

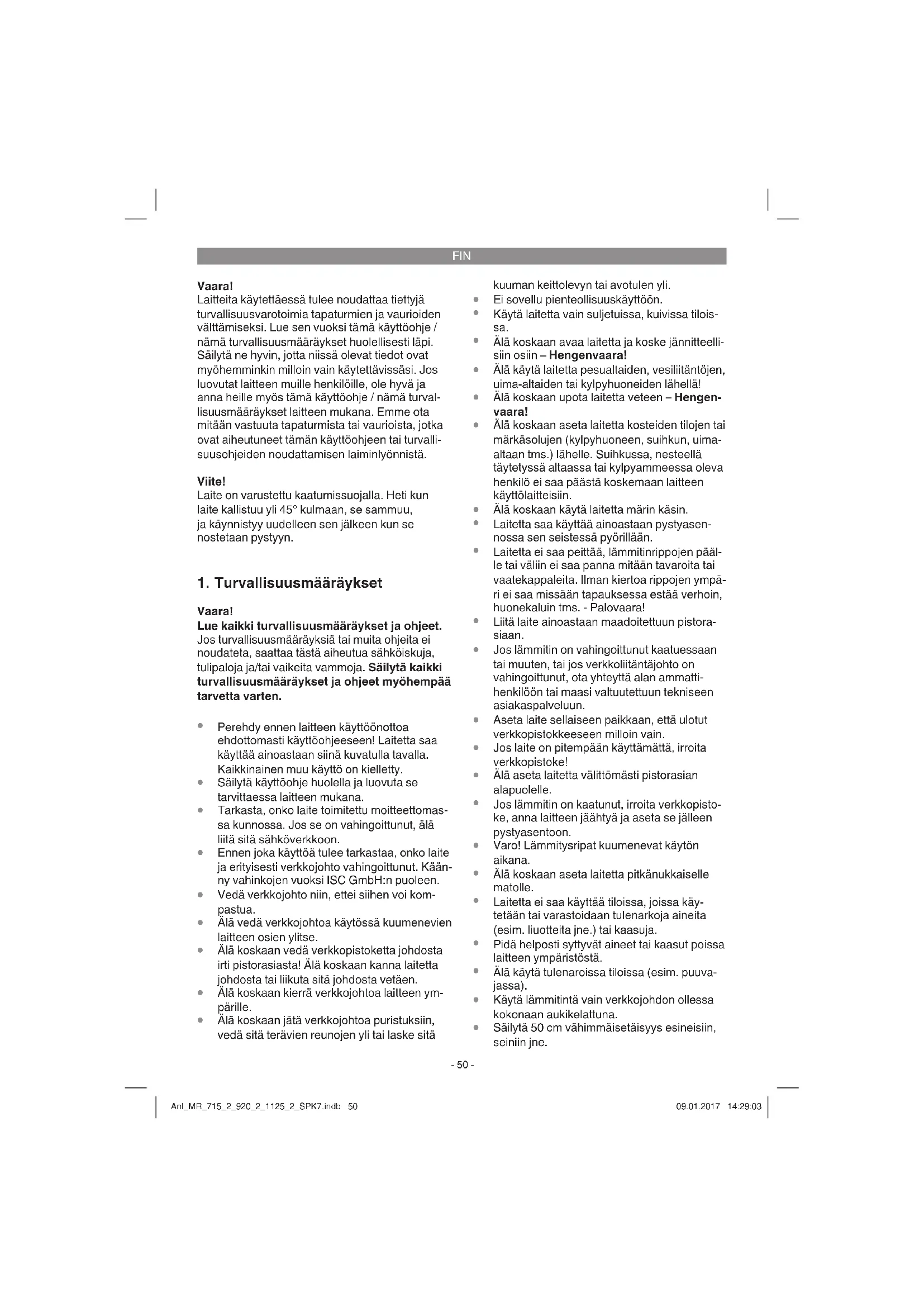

1. Turvallisuusmääräykset

Vaara! Lue kaikki turvallisuusmääräykset ja ohjeet. Jos turvallisuusmääräyksiä tai muita ohjeita ei noudateta, saattaa tästä aiheutua sähköiskuja, tulipaloja ja/tai vaikeita vammoja. Säilytä kaikki turvallisuusmääräykset ja ohjeet myöhempää tarvetta varten.

Perehdy ennen laitteen käyttöönottoa ehdottomasti käyttöohjeeseen! Laitetta saa käyttää ainoastaan siinä kuvatulla tavalla. Kaikkinainen muu käyttö on kielletty.

Säilytä käyttöohje huolella ja luovuta se tarvittaessa laitteen mukana.

Tarkasta, onko laite toimitettu moitteettomas- sa kunnossa. Jos se on vahingoittunut, älä liitä sitä sähköverkkoon.

Ennen joka käyttöä tulee tarkastaa, onko laite ja erityisesti verkkojohto vahingoittunut. Kään- ny vahinkojen vuoksi ISC GmbH:n puoleen.

Vedä verkkojohto niin, ettei siihen voi kom- pastua.

Älä vedä verkkojohtoa käytössä kuumenevien laitteen osien ylitse.

Älä koskaan vedä verkkopistoketta johdosta irti pistorasiasta! Älä koskaan kanna laitetta johdosta tai liikuta sitä johdosta vetäen.

Älä koskaan kierrä verkkojohtoa laitteen ym- pärille.

Älä koskaan jätä verkkojohtoa puristuksiin, vedä sitä terävien reunojen yli tai laske sitä kuuman keittolevyn tai avotulen yli.

Ei sovellu pienteollisuuskäyttöön.

Käytä laitetta vain suljetuissa, kuivissa tilois- sa.

Älä koskaan avaa laitetta ja koske jännitteelli- siin osiin – Hengenvaara!

Älä käytä laitetta pesualtaiden, vesiliitäntöjen, uima-altaiden tai kylpyhuoneiden lähellä!

Älä koskaan upota laitetta veteen – Hengen- vaara!

Älä koskaan aseta laitetta kosteiden tilojen tai märkäsolujen (kylpyhuoneen, suihkun, uima- altaan tms.) lähelle. Suihkussa, nesteellä täytetyssä altaassa tai kylpyammeessa oleva henkilö ei saa päästä koskemaan laitteen käyttölaitteisiin.

Älä koskaan käytä laitetta märin käsin.

Laitetta saa käyttää ainoastaan pystyasen- nossa sen seistessä pyörillään.

Laitetta ei saa peittää, lämmitinrippojen pääl- le tai väliin ei saa panna mitään tavaroita tai vaatekappaleita. Ilman kiertoa rippojen ympä- ri ei saa missään tapauksessa estää verhoin, huonekaluin tms. - Palovaara!

Liitä laite ainoastaan maadoitettuun pistora- siaan.

Jos lämmitin on vahingoittunut kaatuessaan tai muuten, tai jos verkkoliitäntäjohto on vahingoittunut, ota yhteyttä alan ammatti- henkilöön tai maasi valtuutettuun tekniseen asiakaspalveluun.

Aseta laite sellaiseen paikkaan, että ulotut verkkopistokkeeseen milloin vain.

Jos laite on pitempään käyttämättä, irroita verkkopistoke!

Älä aseta laitetta välittömästi pistorasian alapuolelle.

Jos lämmitin on kaatunut, irroita verkkopisto- ke, anna laitteen jäähtyä ja aseta se jälleen pystyasentoon.

Varo! Lämmitysripat kuumenevat käytön aikana.

Älä koskaan aseta laitetta pitkänukkaiselle matolle.

Laitetta ei saa käyttää tiloissa, joissa käy- tetään tai varastoidaan tulenarkoja aineita (esim. liuotteita jne.) tai kaasuja.

Pidä helposti syttyvät aineet tai kaasut poissa laitteen ympäristöstä.

Älä käytä tulenaroissa tiloissa (esim. puuva- jassa).

Käytä lämmitintä vain verkkojohdon ollessa kokonaan aukikelattuna.

Säilytä 50 cm vähimmäisetäisyys esineisiin, seiniin jne. Anl_MR_715_2_920_2_1125_2_SPK7.indb 50Anl_MR_715_2_920_2_1125_2_SPK7.indb 50 09.01.2017 14:29:0309.01.2017 14:29:03FIN

Ei sovellu asennettavaksi kiinteästi asennet- tuihin sähköjohtoihin.

Älä työnnä mitään vieraita esineitä laitteen aukkoihin.

Sähköiskuvaara ja laitteen vahingoittumis- vaara.

Pidä lapset sekä lääkkeitten tai alkoholin vaikutuksen alaiset henkilöt poissa laitteen lähistöltä.

Huoltotoimet ja korjaukset saa suorittaa ainoastaan valtuutettu alan ammattihenkilö.

Huomio! Laitetta ei saa peittää - palovaara! Noudata laitteessa olevaa merkkiä (kuvat 6).

Tätä laitetta saavat vähintään 8-vuotiaat lap- set sekä henkilöt, joiden fyysiset, aistiperäiset tai henkiset kyvyt ovat rajoitetut tai joilla ei ole tarvittavaa kokemusta ja tietoutta, käyttää ai- noastaan valvottuina tai jos heitä on opastettu käyttämään laitetta turvallisesti ja he ymmär- tävät sen käytöstä aiheutuvat vaarat. Lapset eivät saa leikkiä laitteella. Lapset saavat suorittaa puhdistus- ja käyttäjähuoltotoimia ainoastaan valvottuina.

Alle 3-vuotiaat lapset tulee pitää poissa laitteen läheltä, paitsi jos heita valvotaan jatkuvasti.

Yli 3-vuotiaat, mutta alle 8-vuotiaat lapset saavat käynnistää ja sammuttaa laitteen vain jos heitä valvotaan tai jos heille on opetettu laitteen turvallinen käyttö ja he ymmärtävät siitä aiheutuvat vaarat. Edellytyksenä on lait- teen sijoittaminen tai asentaminen sen tavalli- seen käyttöasemaan. Yli 3-vuotiaat, mutta alle

8- vuotiaat lapset eivät saa työntää pistoketta

pistorasiaan, säätää laitetta, puhdistaa laitetta eivätkä suorittaa käyttäjän tekemää huoltoa.

Varo - muutamat laitteen osat saattavat olla hyvin kuumia ja aiheuttaa palovam- moja. Ole erityisen varovainen, jos lähellä on lapsia tai suojeltavia henkilöitä.

Suosittelemme, että laite liitetään vain virtalähteeseen, joka on suojattu vuotovirta- suojakytkimen (RCD) kautta korkeintaan 30 mA:n laukaisuvirralla.

2. Laitteen kuvaus ja toimituksen

2.1 Laitteen kuvaus (kuva 1)

1 Lämmityslamellit 2 Kahva 3 Lämmitystehokytkin 4 Termostaattisäädin 5 Johdon kelaus 6 Ohjauspyörät

2.2 Toimituksen sisältö

Tarkasta tässä kuvatun toimitusselostuksen avul- la, että tuote on täysimääräinen. Jos osia puuttuu, ota viimeistään 5. arkipäivänä oston jälkeen yhteyttä asiakaspalveluumme tai siihen myyn- tipisteeseen, josta olet ostanut laitteen, ja esitä vastaava ostotosite. Huomioi tässä myös tämän ohjekirjan lopussa olevat asiakaspalveluohjeet ja takuusuoritustaulukko.

Avaa pakkaus ja ota laite varovasti pakkauk- sesta.

Poista pakkausmateiriaalit sekä pakkaus- ja kuljetusvarmistukset (mikäli käytetty).

Tarkasta, onko toimitus täysilukuinen.

Tarksta, onko laitteessa ja varusteissa kulje- tusvaurioita.

Säilytä pakkaus, mikäli mahdollista, takuua- jan loppuun saakka. Vaara! Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovi- pusseilla, kelmuilla tai pienillä osilla! Niistä uhkaa nielaisu- ja tukehtumisvaara!

4 siirtopyörää hattumutterilla

2 siirtopyörän kannatinta

2 kiinnitysjousta siipimutterilla

3. Määräysten mukainen käyttö

Laite on tarkoitettu käytettäväksi vain täydentävä- nä lämmittimenä kuivissa, suljetuissa tiloissa. Se on tarkoitettu vain asetettavaksi lattialle. Konetta saa käyttää ainoastaan sille määrättyyn tarkoitukseen. Kaikkinainen tämän ylittävä käyttö ei ole määräysten mukaista. Kaikista tästä aiheu- tuvista vahingoista tai loukkaantumisista on vas- tuussa laitteen omistaja/käyttäjä eikä suinkaan sen valmistaja. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu ja valmistettu käytettäväksi pienteol- lisuus- tai teollisuustarkoituksiin. Emme siksi ota mitään vastuuta vaurioista, jos laitetta käytetään pienteollisuus-, käsityöläis- tai teollisuustyöpaiko- illa tai näihin verrattavissa olevissa toimissa.

MR 715/2 Nimellisjännite: .......................220-240 V ~ 50 Hz Lämmitysteho: ...............1500 W (600 W / 900 W) Termostaattisäädin: säädettävissä portaattomasti Kuumennuslamellit: ........................................... 7 Suojaluokka: ...................................................... I MR 920/2 Nimellisjännite: .......................220-240 V ~ 50 Hz Lämmitysteho: .............2000 W (800 W / 1200 W) Termostaattisäädin: säädettävissä portaattomasti Kuumennuslamellit: ........................................... 9 Suojaluokka: ...................................................... I MR 1125/2 Nimellisjännite: .......................220-240 V ~ 50 Hz Lämmitysteho: ...........2500 W (1000 W / 1500 W) Termostaattisäädin: säädettävissä portaattomasti Kuumennuslamellit: ......................................... 11 Suojaluokka: ...................................................... I

5. Ennen käyttöönottoa

Laitetta voidaan käyttää vapaasti huoneeseen asetettuna. Säilytä aina 50 cm vähimmäisvälimatka kotelosta seiniin tai palonarkoihin materiaaleihin (huonekaluihin, ikkunaverhoihin jne.). Laitetta saa käyttää ainoastaan pystyasennossa tukevalla pinnalla ja kun sen kaikki osat on asennettu paikalleen. Käyttö epävakaisella pinnalla (esim. vuoteella) ei ole sallittu. Huomio! Tarkasta ennen käyttöönottoa, vastaako käytettävissä oleva verkkojännite laitteen tyyppikilvessä annettuja tietoja. Noudata kohdassa 1 annettuja turvallisuusmääräyksiä.

5.1 Rullapyörien asennus (kuvat 2 – 4)

Huomio! Vaurioitumisen välttämiseksi tulee lämmitin asettaa pehmeälle alustalle (esim. matolle) alapuoli ylöspäin. Rullapyörät ruuvataan kiinni lamellien toiseen ja takimmaiseen välitilaan.

Työnnä 2 siirtopyörää (6) kuhunkin siirtopy- örän kannattimeen (A) ja ruuvaa ne kiinni hattumutterilla (B).

Työnnä kiinnityssanka (C) lämmitinelementin alle ja ruuvaa juoksurullien kannatin kiinni siipimuttereilla (D). Tee samoin myös viimei- sen ripavälin kohdalla.

Jos laite kallistuu tai kaatuu, niin laitteeseen asennettu turvakatkaisin keskeyttää virransyötön. Heti kun laite on jälleen asetettu pystyasentoon, niin virransyöttö toimii. Ensikäyttöönotossa tai pitemmän käyttötauon jälkeen saattaa esiintyä ohimenevää hajunmuodostumista. Tämä ei ole häiriö. 6.1. Toimintokytkin (kuva 5/kohta 3):

vähäinen lämmitysteho – kytkin asennossa „I“

keskimääräinen lämmitysteho – kytkin asen- nossa „II“

korkea lämmitysteho – kytkin asennossa „I+II“ Mahdollisen lämmitystehon löydät teknisistä tiedoista kohdasta 4! Anl_MR_715_2_920_2_1125_2_SPK7.indb 52Anl_MR_715_2_920_2_1125_2_SPK7.indb 52 09.01.2017 14:29:0409.01.2017 14:29:04FIN

Viite: Suurimmalla lämmitysteholla vältetään lämmitysripojen ylikuumeneminen siten, että lämmitys kytkeytyy automaattisesti pois, kun määrätty lämpötila on saavutettu. Kun rivat ovat sitten jäähtyneet määrättyyn lämpötilaan, niin lämmitys käynnistyy jälleen ja jakso alkaa alusta. Tämä ei ole vika.

6.2 Termostaattisäädin /

huoneenlämpösäädin (kuva. 5 / kohta 4): Viite: Termostaattisäädin toimii kuljetuksen jälkeen kunnolla vasta sen jälkeen, kun laite on sopeutunut ympäristön lämpötilaan. Kytke laitteeseen haluttu lämmitysteho molempien monitoimikatkaisimien avulla. Käännä säädintä „MAX“-asentoa kohti, kunnes haluttu huoneen lämpötila on saavutettu. Käännä sitten säädintä takaisinpäin, kunnes selvästi kuultava naksahdus tulee. Termostaattisäädin kytkee lämmityslaitteen automaattisesti päälle ja pois ja huolehtii lähes tasaisesta huoneen lämpötilasta. Sen edellytyksenä on, että lämmityslaitteen lämmitysteho on riittävä lämmitettävän huoneen kokoon nähden.

7. Puhdistus, huolto ja varaosatilaus

Vaara! Irroita verkkopistoke pistorasiasta ennen kaikkia puhdistusstoimia.

Ennen puhdistus- ja huoltotoimien aloittamis- ta täytyy laite sammuttaa, irrottaa sähköveer- kosta ja antaa sen jäähtyä.

Puhdista kotelo hieman kostealla liinalla.

Poista pölykertymät pölynimurilla.

Huolto- ja korjaustyöt saa suorittaa vain alan ammattikorjaamo tai ISC GmbH.

Tarkasta säännöllisin väliajoin, onko verkkolii- täntäjohdossa vikoja tai vaurioita. Vahingoittu- neen verkkojohdon saa vaihtaa vain sähköa- lan ammattihenkilö tai ISC GmbH noudattaen sitä koskevia määräyksiä.

Laitteen sisällä ei ole muita huoltoa tarvitsevia osia.

Varaosia tilatessasi anna seuraavat tiedot:

Laitteen tuotenumero

Laitteen tunnusnumero

Tarvittavan varaosan varaosanumero. Ajankohtaiset hinnat ja muut tiedot löydät osoit- teesta www.isc-gmbh.info

8. Käytöstäpoisto ja uusiokäyttö

Vialliset laitteet tulee hävittää määräysten mukaisesti. Ota yhteyttä maasi valtuutettuun tekniseen asiakaspalveluun. Lisävarusteet ja pakkausmateriaalit tulee toimittaa ympäristöystävälliseen kierrätykseen. Muoviosat on varustettu merkinnöillä lajipuhdasta uusiokäyttöä varten.

Laitteen hävittämisen yhteydessä tulee noudattaa jäteöljyn hävittämisestä annettuja direktiivejä. Tähän lämmityslaitteeseen on täytetty määrätty määrä erikoisöljyä. Sellaiset korjaustyöt, joissa öljysäiliö täytyy avata, saa suorittaa vain valmistaja tai hänen asiakas- palvelukumppaninsa.

Käänny heidän puoleensa, jos öljyvuotoa ilmenee.

Säilytä laite ja sen varusteet valolta, kosteudelta ja pakkaselta suojatussa tilassa poissa lasten ulottuvilta. Paras säilytyslämpötila on 5°C ja 30°C välillä. Säilytä sähkötyökalut alkuperäispakkauksissaan. Anl_MR_715_2_920_2_1125_2_SPK7.indb 53Anl_MR_715_2_920_2_1125_2_SPK7.indb 53 09.01.2017 14:29:0409.01.2017 14:29:04FIN

Koskee ainoastaan EU-maita Älä heitä sähkötyökaluja kotitalousjätteisiin! Euroopan direktiivin 2012/19/EY loppuunkäytetyistä sähkö- ja elektronisista laitteista ja sen kansallisek- si laiksi muuntamisen mukaan tulee käytetyt sähkötyökalut koota erikseen ja toimittaa ne ympäristöystä- välliseen kierrätykseen. Kierrätysvaihtoehto takaisinlähetykselle: Sähkölaitteen omistaja on velvoitettu laitteen palauttamisen vaihtoehtona vaikuttamaan siihen, että hänen luovuttamansa omaisuus hävitetään asianmukaisesti. Loppuun käytetty laite voidaan tätä varten luovuttaa myös keräyspisteeseen, joka suorittaa sen käytöstäpoiston kansallisten kierrätystalous- ja jätehuoltolakien tarkoittamalla tavalla. Tämä ei koske käytettyihin laitteisiin liitettyjä lisävarusteita ja apu- välineitä, joissa ei ole sähköosia. Tuotedokumentaation ja tuotteen mukana toimitettujen papereiden osittainenkin kopiointi tai muu monis- taminen on sallittu ainoastaan iSC GmbH:n nimenomaisella luvalla. Oikeus teknisiin muutoksiin pidätetään Anl_MR_715_2_920_2_1125_2_SPK7.indb 54Anl_MR_715_2_920_2_1125_2_SPK7.indb 54 09.01.2017 14:29:0409.01.2017 14:29:04FIN

Takuutodistus Arvoisa asiakas, tuotteemme läpikäyvät erittäin tiukan laadunvalvontatarkastuksen. Mikäli tämä laite ei kuitenkaan toimi moitteettomasti, valitamme tapahtunutta suuresti ja pyydämme sinua kääntymään teknisen asiakas- palvelumme puoleen käyttäen tässä takuukortissa annettua osoitetta. Selvitämme asian mielellämme myös puhelimitse allaolevan palvelunumeron kautta. Takuuvaateiden esittämistä koskevat seuraavat määräykset:

1. Nämä takuuehdot koskevat ainoastaan kuluttajia, ts. luonnollisia henkilöitä, jotka eivät käytä tätä

tuotetta sen enempää pienteollisessa kuin muussakaan itsenäisessä ammatinharjoituksessa. Nämä takuuehdot säätelevät täydentäviä takuusuorituksia, jotka allamainittu valmistaja lupaa uusien laitteidensa ostajille lakimääräisen takuun lisäksi. Ne eivät vaikuta lakimääräisiin takuusuoritus- vaateisiisi millään tavalla. Takuumme on sinulle maksuton.

2. Takuusuoritus kattaa ainoastaan sellaiset hankkimasi allamainitun valmistajan uuden laitteen

puutteellisuudet, jotka todistettavasti aiheutuvat materiaali- tai valmistusvirheistä, ja se on rajattu valintamme mukaan ainoastaan näiden laitteen vikojen korjaamiseen tai laitteen korvaamiseen uu- della. Ole hyvä ja ota huomioon, että laitteitamme ei ole suunniteltu käytettäväksi pienteollisuus-, käsi- työläis- tai ammattitarkoituksiin. Takuusopimusta ei siksi synny, jos laitetta on takuun kestoaikana käytetty pienteollisuus-, käsityöläis- tai teollisuustyöpaikoilla tai siihen on kohdistunut näihin verrat- tavissa oleva rasitus.

3. Antamamme takuu ei kata näitä vaurioita:

- laitteessa esiintyneet vauriot, jotka aiheutuvat asennusohjeen noudattamatta jättämisestä tai asi- antuntemattomasta asennuksesta, käyttöohjeen noudattamatta jättämisestä (kuten esim. liitäntä väärään verkkojännitteeseen tai virtalajiin) tai huolto- ja turvallisuusmääräysten laiminlyönnistä tai laitteen altistamista epänormaaleille ympäristöolosuhteille tai puutteellisesta hoidosta ja huollosta. - laitteessa esiintyneet vauriot, jotka aiheutuvat määräysten vastaisesta tai virheellisestä käytöstä (esim. laitteen ylikuormitus tai hyväksymättömien liitostyökalujen tai varusteiden käyttö), vieraiden esineiden tunkeutumisesta laitteeseen (esim. hiekka, kivet tai pöly, kuljetusvauriot), väkivoiman käy- töstä tai ulkopuolisista tekijöistä (esim. putoamisesta aiheutuneet vahingot). - laitteessa tai sen osissa esiintyneet vauriot, jotka aiheutuvat käytöstä johtuvasta, tavanomaisesta tai muuten tavallisesta kulumisesta.

4. Takuuajan kesto on 24 kuukautta ja se alkaa laitteen ostopäivästä. Takuuvaateet tulee esittää en-

nen takuuajan päättymistä kahden viikon kuluessa siitä, kun olet havainnut vian. Takuuvaateiden esittäminen takuuajan päätyttyä ei ole mahdollista. Laitteen korjaus tai vaihto ei johda takuuajan pitenemiseen tai laitteen tai siihen mahdollisesti asennettujen varaosien takuuajan alkamiseen uu- delleen alusta. Tämä koskee myös paikan päällä suoritettuja palveluja.

5. Viallista laitetta koskevat takuuvaateet tulee esittää osoitteella: www.isc-gmbh.info. Pidä uuden

laitteesi ostotosite tai muu ostonäyttö valmiina. Ilman vastaavia tositteita tai tyyppikilpeä meille lähe- tettyjen laitteiden osalta takuuvaateet on suljettu pois, koska mahdollisuudet laitteen tunnistamiseen puuttuvat. Mikäli takuumme kattaa laitteen vian, asiakkaalle toimitetaan korjattu tai uusi laite viipy- mättä. Tietysti korjaamme mielellämme korvausta vastaan myös sellaiset laitteiden viat, jotka eivät kuulu tai eivät enää kuulu takuumme piiriin. Lähetä tätä varten laite teknisen asiakaspalvelumme osoitteeseen. Kuluvien osien, käyttöosien ja puuttuvien osien suhteen viittaamme tämän takuun rajoituksiin, jotka on selostettu tämän käyttöohjeen asiakaspalvelutiedoissa. Anl_MR_715_2_920_2_1125_2_SPK7.indb 55Anl_MR_715_2_920_2_1125_2_SPK7.indb 55 09.01.2017 14:29:0409.01.2017 14:29:04SLO
