KÄYTTÖOHJE WS1150 ALECTO

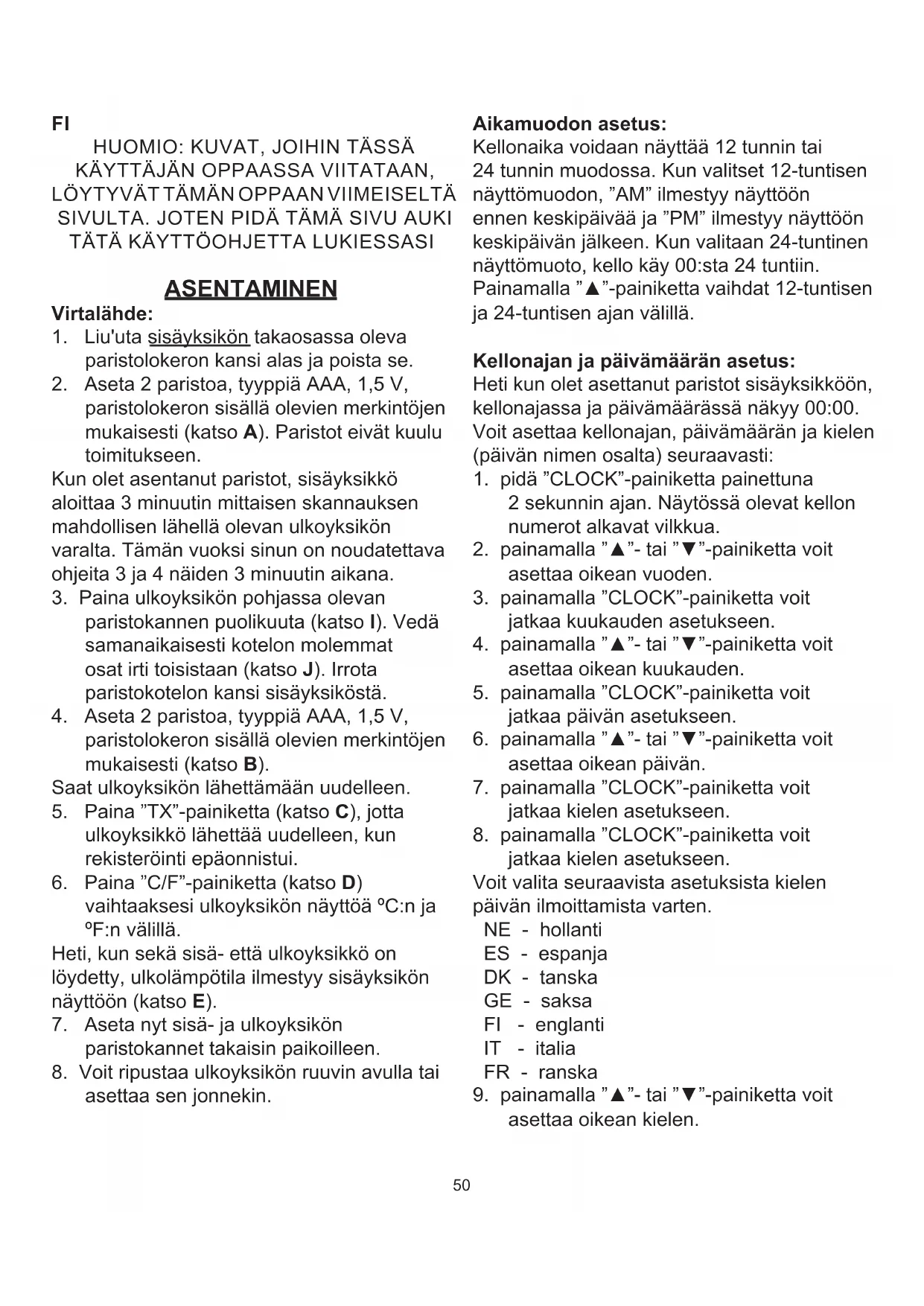

ASENTAMINEN Virtalähde:

1. Liu'uta sisäyksikön takaosassa oleva

paristolokeron kansi alas ja poista se.

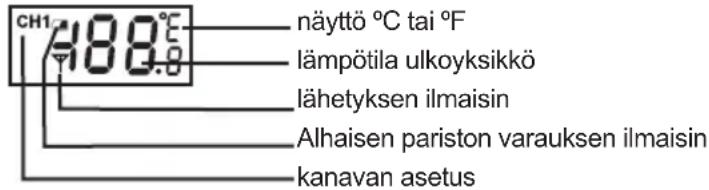

2. Aseta 2 paristoa, tyyppiä AAA, 1,5 V,

paristolokeron sisällä olevien merkintöjen mukaisesti (katso A). Paristot eivät kuulu toimitukseen. Kun olet asentanut paristot, sisäyksikkö aloittaa 3 minuutin mittaisen skannauksen mahdollisen lähellä olevan ulkoyksikön varalta. Tämän vuoksi sinun on noudatettava ohjeita 3 ja 4 näiden 3 minuutin aikana.

3. Paina ulkoyksikön pohjassa olevan

paristokannen puolikuuta (katso I). Vedä samanaikaisesti kotelon molemmat osat irti toisistaan (katso J). Irrota paristokotelon kansi sisäyksiköstä.

4. Aseta 2 paristoa, tyyppiä AAA, 1,5 V,

paristolokeron sisällä olevien merkintöjen mukaisesti (katso B). Saat ulkoyksikön lähettämään uudelleen.

5. Paina ”TX”-painiketta (katso C), jotta

ulkoyksikkö lähettää uudelleen, kun rekisteröinti epäonnistui.

6. Paina ”C/F”-painiketta (katso D)

vaihtaaksesi ulkoyksikön näyttöä ºC:n ja ºF:n välillä. Heti, kun sekä sisä- että ulkoyksikkö on löydetty, ulkolämpötila ilmestyy sisäyksikön näyttöön (katso E).

7. Aseta nyt sisä- ja ulkoyksikön

paristokannet takaisin paikoilleen.

8. Voit ripustaa ulkoyksikön ruuvin avulla tai

asettaa sen jonnekin. Aikamuodon asetus: Kellonaika voidaan näyttää 12 tunnin tai 24 tunnin muodossa. Kun valitset 12-tuntisen näyttömuodon, ”AM” ilmestyy näyttöön ennen keskipäivää ja ”PM” ilmestyy näyttöön keskipäivän jälkeen. Kun valitaan 24-tuntinen näyttömuoto, kello käy 00:sta 24 tuntiin. Painamalla ”▲”-painiketta vaihdat 12-tuntisen ja 24-tuntisen ajan välillä. Kellonajan ja päivämäärän asetus: Heti kun olet asettanut paristot sisäyksikköön, kellonajassa ja päivämäärässä näkyy 00:00. Voit asettaa kellonajan, päivämäärän ja kielen (päivän nimen osalta) seuraavasti:

1. pidä ”CLOCK”-painiketta painettuna

2 sekunnin ajan. Näytössä olevat kellon numerot alkavat vilkkua.

2. painamalla ”▲”- tai ”▼”-painiketta voit

asettaa oikean vuoden.

3. painamalla ”CLOCK”-painiketta voit

jatkaa kuukauden asetukseen.

4. painamalla ”▲”- tai ”▼”-painiketta voit

asettaa oikean kuukauden.

5. painamalla ”CLOCK”-painiketta voit

jatkaa päivän asetukseen.

6. painamalla ”▲”- tai ”▼”-painiketta voit

asettaa oikean päivän.

7. painamalla ”CLOCK”-painiketta voit

jatkaa kielen asetukseen.

8. painamalla ”CLOCK”-painiketta voit

jatkaa kielen asetukseen. Voit valita seuraavista asetuksista kielen päivän ilmoittamista varten. NE - hollanti ES - espanja DK - tanska GE - saksa FI - englanti IT - italia FR - ranska

9. painamalla ”▲”- tai ”▼”-painiketta voit

asettaa oikean kielen.51

10. painamalla ”CLOCK”-painiketta voit

jatkaa tuntien asetukseen.

11. painamalla ”▲”- tai ”▼”-painiketta voit

asettaa oikeat tunnit.

12. painamalla ”CLOCK”-painiketta voit

jatkaa minuuttien asetukseen.

13. painamalla ”▲”- tai ”▼”-painiketta voit

asettaa oikeat minuutit.

14. painamalla ”CLOCK”-painiketta voit

jatkaa aikavyöhykkeen asetukseen.

15. aikavyöhyketoimintoa ei ole, asetusta ei

16. painamalla ”CLOCK”-painiketta

tai odottamalla 8 sekuntia poistut ohjelmointitilasta. Näyttö lakkaa vilkkumasta ja näyttää oikean kellonajan ja päivämäärän.

• Näyttö lakkaa vilkkumasta myös silloin, kun et paina mitään painiketta 8 sekuntiin.

• Voit säätää mitä tahansa vilkkuvaa arvoa 8-portaisesti pitämällä ”▲”- tai ”▼”-painiketta painettuna vähintään 2 sekunnin ajan. Hälytyksen asettaminen: Voit käyttää hälytystoimintoa herätysajan asettamiseen.

1. pitämällä ”ALARM”-painiketta painettuna

2 sekunnin ajan näytössä oleva hälytysaika alkaa vilkkua.

2. painamalla ”▲”- tai ”▼”-painiketta voit

asettaa oikeat tunnit.

3. painamalla ”ALARM”-painiketta voit

jatkaa minuuttien asetukseen.

4. painamalla ”▲”- tai ”▼”-painiketta voit

asettaa oikeat minuutit.

5. painamalla ”ALARM”-painiketta

tai odottamalla 8 sekuntia poistut ohjelmointitilasta.

6. painamalla lyhyesti ”ALARM”-painiketta

voit aktivoida ( kuvake ilmestyy) tai poistaa käytöstä ( kuvake katoaa) hälytyksen. Hälytyssummeri toimii seuraavasti:

• 0–10 sekuntia1 merkkiääni/s.

• 10–20 sekuntia 2 merkkiääntä/s.

• 20–30 sekuntia 3 merkkiääntä/s.

• 30–120 sekuntia 4 merkkiääntä/s. Lämpötilamerkinnän asetus: Lämpötilayksikkö voi olla ºC tai ºF. Painamalla ”▼”-painiketta vaihdat ºC:n ja ºF:n välillä. Lämpötilahälytyksen asetus: Voit asettaa korkean ja matalan lämpötilan hälytyksen vain ulkolämpötilalle. Heti kun ulkolämpötila ylittää tai alittaa kyseisen rajan, hälytys kuuluu. Tämä hälytys on asetettava kanavakohtaisesti.

1. pidä ”ALERT”-painiketta painettuna

2 sekunnin ajan. Maksimi lämpötilan hälytysnäyttö alkaa vilkkua.

2. painamalla ”▲”- tai ”▼”-painiketta voit

asettaa maksimi lämpötilan.

3. painamalla ”ALERT”-painiketta voit jatkaa

minimi lämpötilan asetukseen.

4. painamalla ”▲”- tai ”▼”-painiketta voit

asettaa minimi lämpötilan.

5. painamalla ”ALERT”-painiketta

tai odottamalla 8 sekuntia poistut ohjelmointitilasta.

6. painamalla lyhyesti ”ALERT”-painiketta

voit aktivoida ( kuvake ilmestyy) tai poistaa käytöstä

kuvake katoaa) hälytyksen.52 Sijoitusvinkkejä:

• Älä koskaan aseta sisäyksikköä suoraan auringonvaloon ja pidä se etäällä lämpöä säteilevistä kohteista (valot, lämmittimet jne.)

• Jotta radio-ohjattujen aikasignaalien vastaanotto olisi voimakasta, älä koskaan sijoita sisäyksikköä suurten metallipintojen tai voimakkaita sähkömagneettisia kenttiä sisältävien laitteiden viereen.

• Vaikka ulkoyksikkö soveltuu sijoitettavaksi ulos, yksikkö ei ole vesitiivis. Sijoita tämä yksikkö aina sateelta ja tuulelta suojattuun paikkaan.

• Sisä- ja ulkoyksikön välinen etäisyys saa olla enintään 50 metriä. Ladattavat paristot: Sisä- ja ulkoyksikössä voidaan käyttää joko tavallisia (alkaliparistoja) tai ladattavia paristoja. Ladattavien paristojen jännite on kuitenkin alhaisempi, mikä lyhentää WS-1150:n käyttöikää ja heikentää tarkkuutta. Ladattavat paristot on ladattava ulkoisella laturilla. Ulkoyksikön paristot: Koska tavalliset alkaliparistot toimivat huonosti tai eivät toimi lainkaan lämpötiloissa, jotka ovat noin 0 °C tai sen alapuolella, emme suosittele tavallisten alkaliparistojen käyttöä ulkoyksikössä. Tämän vuoksi suosittelemme litiumparistojen asettamista ulkoyksikköön, koska ne on kehitetty toimimaan lämpötila- alueella -20–60 °C. Näitä paristoja voi tilata Alecton asiakaspalvelusta puhelinnumerosta 073 6411 355 (Alankomaat) tai 03 238 5666 (Belgia) tai Internetin kautta www. alecto.nl. Litiumparistot, joiden kapasiteetti on 2900 mAh, kestävät käytössä vähintään yhden vuoden. NÄYTTÖ Yleistä: Todellinen lämpötila, kosteus ja ilmanpaine näkyvät oikein vasta, kun sekä sisä- että ulkoyksikkö on ollut päällä useita tunteja eikä niitä ole siirretty. Sääennuste ja ilmanpaine näytetään oikein vasta vähintään 24 tunnin kuluttua. Ulkoyksikkö näyttö ºC tai ºF lämpötila ulkoyksikkö lähetyksen ilmaisin Alhaisen pariston varauksen ilmaisin kanavan asetus53

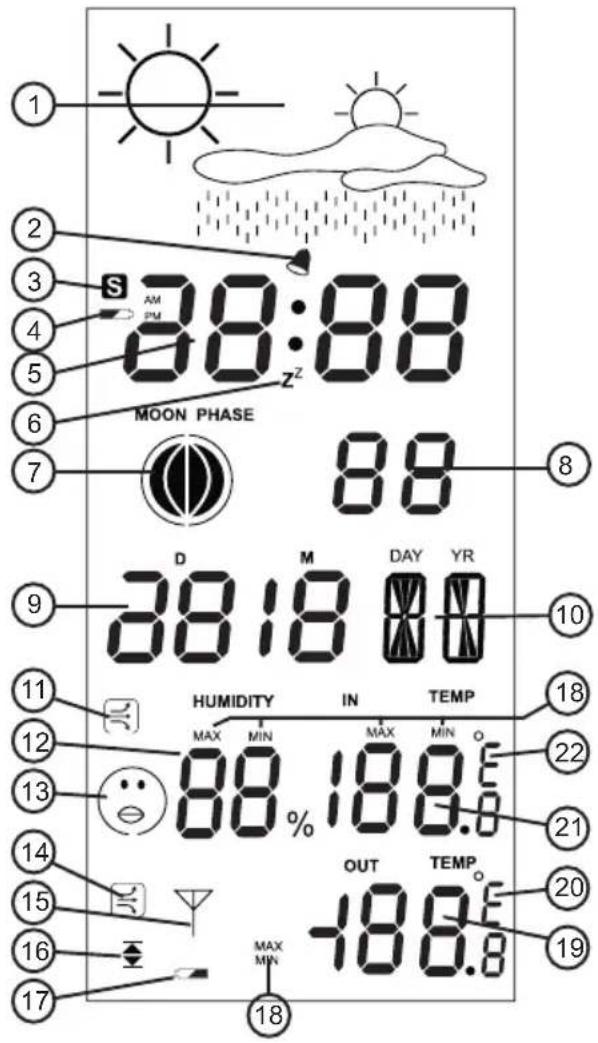

Näytön yleiskatsaus:

1. sääennuste eri kuvakkeiden avulla.

2. herätyskellotoiminto päälle/pois päältä.

4. sisäyksikön pariston alhaisen

varaustason ilmoitus

6. torkkutoiminto aktivoitu

7. kuun vaiheen ilmaisin

10. päivän nimen näyttö

11. sisälämpötilakäyrän kuvake

12. sisäilman kosteus

14. ulkolämpötilakäyrä

15. vastaanottokuvake

16. korkean ja alhaisen lämpötilan hälytys

17. ulkoyksikön pariston alhaisen

varaustason ilmoitus

18. minimi- tai maksiminäytön historia

19. ulkoyksikön lämpötila

20. näyttö ºC tai ºF

22. näyttö ºC tai ºF

KÄYTTÖ Sääennuste: Sääennuste näytetään eri kuvakkeilla. Sääennuste lasketaan ilmanpaineen muutosten perusteella, ja sen ansiosta ennusteen luotettavuus on 70–75 %. Ilmastointilaitteiden käyttö tai sisäilmaston säätäminen voi vaikuttaa sääennusteeseen. Sääennuste näytetään käyttämällä 4 kuvakeyhdistelmää: Aurinkoinen Puolipilvinen Pilvinen Sateinen Hälytys (herätys): Katso herätyskellon asettaminen kohdasta Asennus. Aktivoi hälytys painamalla ”ALARM”- painiketta. Heti kun hälytys soi, voit sammuttaa sen painamalla satunnaista painiketta. Hälytystoiminto pysyy aktivoituna ja soi uudelleen 24 tunnin kuluttua.54 Torkkutoiminto: Kun hälytys soi ja käytät torkkutoimintoa painamalla jalkaa tai ”SNOOZE”-painiketta, hälytys lakkaa ja -kuvake ilmestyy näyttöön, se vilkkuu yhdessä hälytyksen -kuvakkeen kanssa. Hälytys soi uudelleen 5 minuutin kuluttua. Painamalla ”SNOOZE”- painiketta tai WS-1150:n jalkaa aktivoit torkkutoiminnon uudelleen tai painamalla mitä tahansa muuta satunnaista painiketta sammutat hälytyksen. Kuun vaihe: Kuun vaihe osoittaa, kuinka paljon kuusta näkyy (kun se ei ole pilvessä). Tämä näyttö riippuu päivämääräasetuksesta. Sisälämpötila: Sisälämpötila mitataan 12 sekunnin välein. Lämpötilakäyrän kuvake näyttää, onko lämpötila nousemassa, laskemassa vai pysyykö se vakaana seuraavasti. Jos lämpötilan muutos on pienempi kuin 1 ºC tunnin aikana, ilmestyy. Jos lämpötilan muutos on yli 1 ºC tunnin aikana, ilmestyy. Jos lämpötilan muutos on alle 1 ºC tunnin aikana, ilmestyy. Tämän mittauksen mittausalue on 0–+50 ºC ±1 ºC Sisäilman kosteus: Kosteus mitataan 12 sekunnin välein. Näytössä näkyy kosteusprosentti. Mukavuuskuvake osoittaa, kuinka miellyttävä sisäilma on. Kun kosteus on alle 40 %: Kun sisälämpötila on 20–28 °C ja ilmankosteus on 40–70 %: Kuvaketta ei näytetä, kun kosteus on 40–70 %, mutta sisälämpötila on alueen 20–28 °C ulkopuolella. Kun kosteus on yli 70 %: Muisti: Painamalla ”MEM”-painiketta saat näkyviin seuraavien kohteiden mitatut minimi- ja maksimiarvot.

1. paina ”MEM”-painiketta.

2. kun sisälämpötila, kosteus ja

ulkolämpötila näytetään, sana ”MAX” tulee näkyviin. Ilmoitettu arvo osoittaa mitatun maksimiarvon.

3. paina ”MEM”-painiketta.

4. kun sisälämpötila, kosteus ja

ulkolämpötila näytetään, sana ”MIN” tulee näkyviin. Ilmoitettu arvo osoittaa mitatun minimiarvon.

5. painamalla ”MEM”-painiketta tai

odottamalla 8 sekuntia poistut tästä tilasta.55 Muistin nollaus: Maksimi- ja minimiarvot on mahdollista poistaa.

1. pidä ”MEM”-painiketta painettuna

2 sekunnin ajan, kunnes kuulet merkkiäänen. Maksimi- ja minimirekisteröinnit on nyt poistettu. Ulkolämpötilan hälytys: Katso hälytysrajan asettaminen kohdasta Lämpötilahälytyksen asetus kappaleesta Asennus. hälytyksen aktivoiminen / käytöstä poistaminen:

1. aktivoi hälytys painamalla ”ALERT”-

painiketta ( ilmestyy näyttöön).

2. paina ”ALERT” -painiketta uudelleen

hälytyksen poistamiseksi käytöstä ( -kuvake katoaa). Kun hälytys on aktivoitu ja lämpötilan ylä- tai alaraja ylittyy, hälytyssignaali kuuluu 5 sekunnin välein samalla kun ulkolämpötilan näyttö alkaa vilkkua. Tämä hälytyssignaali toistuu joka minuutti, kunnes lämpötila on jälleen rajojen sisällä. Tämä hälytys on myös mahdollista poistaa käytöstä. PARISTON VAIHTAMINEN Sisäyksikkö: Kun sisäyksikön paristot vaihdetaan, kaikki muistit ja asetukset poistetaan. Ulkoyksikkö: Kun ulkoyksikön paristot on vaihdettu, se on rekisteröitävä uudelleen sisäyksikköön. Tee tämä noudattamalla luvun 'Asentaminen' ohjeita.56

NOLLAUS/JÄRJESTELMÄVIRHE

Jos olet menettänyt yleiskuvan asetuksista tai WS-1150 toimii huonosti, suosittelemme sisä- ja ulkoyksikön nollaamista.

1. Poista paristot sisä- ja ulkoyksiköstä.

2. Odota vähintään 10 sekuntia ja aseta

sitten paristot takaisin paikalleen.

3. Noudata rekisteröintimenettelyä (katso

kohta 'Asentaminen'). Muutaman sekunnin kuluttua sisä- ja ulkoyksikkö ovat tunnistaneet toisensa ja voit aloittaa WS-1150:n käytön uudelleen. Jos yhteys tai ääni ei vieläkään toimi, ota yhteyttä Alecton asiakaspalveluun: www.alecto.nl YMPÄRISTÖ Käyttöiän päätyttyä tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana, vaan se on vietävä sähkö- ja elektroniikkalaitteiden kierrätyspisteeseen. Älä heitä käytettyjä paristoja roskiin, vaan vie ne paikalliseen pienkemikaalijätteiden keräyspaikkaan. TEKNISET TIEDOT Sisäyksikkö: sisälämpötilan mittausalue: 0–+50 °C (32–+122 °F) tarkkuus: 1 °C (1,8 °F) Kosteusalue: 20–95 % suhteellinen kosteus tarkkuus: 1% tarkkuus: 10% Virtalähde: 2 x 1,5 V paristoa, koko AAA, alkali Ulkoyksikkö: ulkolämpötilan mittausalue: -50–+70 °C (-58–158 °F) tarkkuus: 1 °C (1,8 °F) Virtalähde: 2 x 1,5 V paristoa, koko AAA, alkali Lähetystaajuus: 433,88 MHz Teho: -13,6 dBm Toimintasäde: enintään 50 metriä VAATIMUSTENMUKAISUUSVA- KUUTUS Hesdo vakuuttaa täten, että radiolaitetyyppi Alecto WS-1150 täyttää direktiivin 2014/53/EU vaatimukset. EU:n vaatimustenmukaisuusilmoituksen koko teksti on luettavissa seuraavassa internet- osoitteessa: http://DOC.hesdo.com/ WS-1150-DOC.pdf57 TAKUU Alecto WS-1150:lla on 24 kuukauden takuu ostopäivästä lukien. Tänä aikana takaamme materiaali- ja valmistusvirheistä johtuvien vikojen ilmaisen korjauksen. Kaikki tämä riippuu maahantuojan lopullisesta arvioinnista. TOIMINTAOHJE: Jos havaitset vian, katso ensin ohjeita käyttäjän käsikirjasta tai Alecton verkkosivuilta. Jos et löydä siitä ratkaisua, ota yhteyttä jälleenmyyjään ja anna selkeä kuvaus ongelmasta. Jälleenmyyjä ottaa tuotteen vastaan tämän takuutodistuksen ja päivätyn ostokuitin kanssa ja varmistaa nopean korjauksen tai lähettää sen postimaksu maksettuna maahantuojalle.

TAKUU MITÄTÖITYY SEURAAVISTA

SYISTÄ: Virheellinen käyttö, virheelliset liitännät, / väärin asennetut paristot , muiden kuin alkuperäisten osien tai lisävarusteiden käyttö, huolimattomuus sekä kosteuden, tulipalon, tulvien, salaman ja luonnonkatastroen aiheuttamat viat. Jos jokin kolmas osapuoli on suorittanut luvattomia muutoksia ja/ tai korjauksia. Jos laitetta on kuljetettu virheellisesti ilman asianmukaista pakkausta ja jos laitteen mukana ei ole tätä takuukorttia ja ostotodistusta. Kaikki muu vastuu, koskien erityisesti välillisiä vahinkoja, on suljettu pois.58
