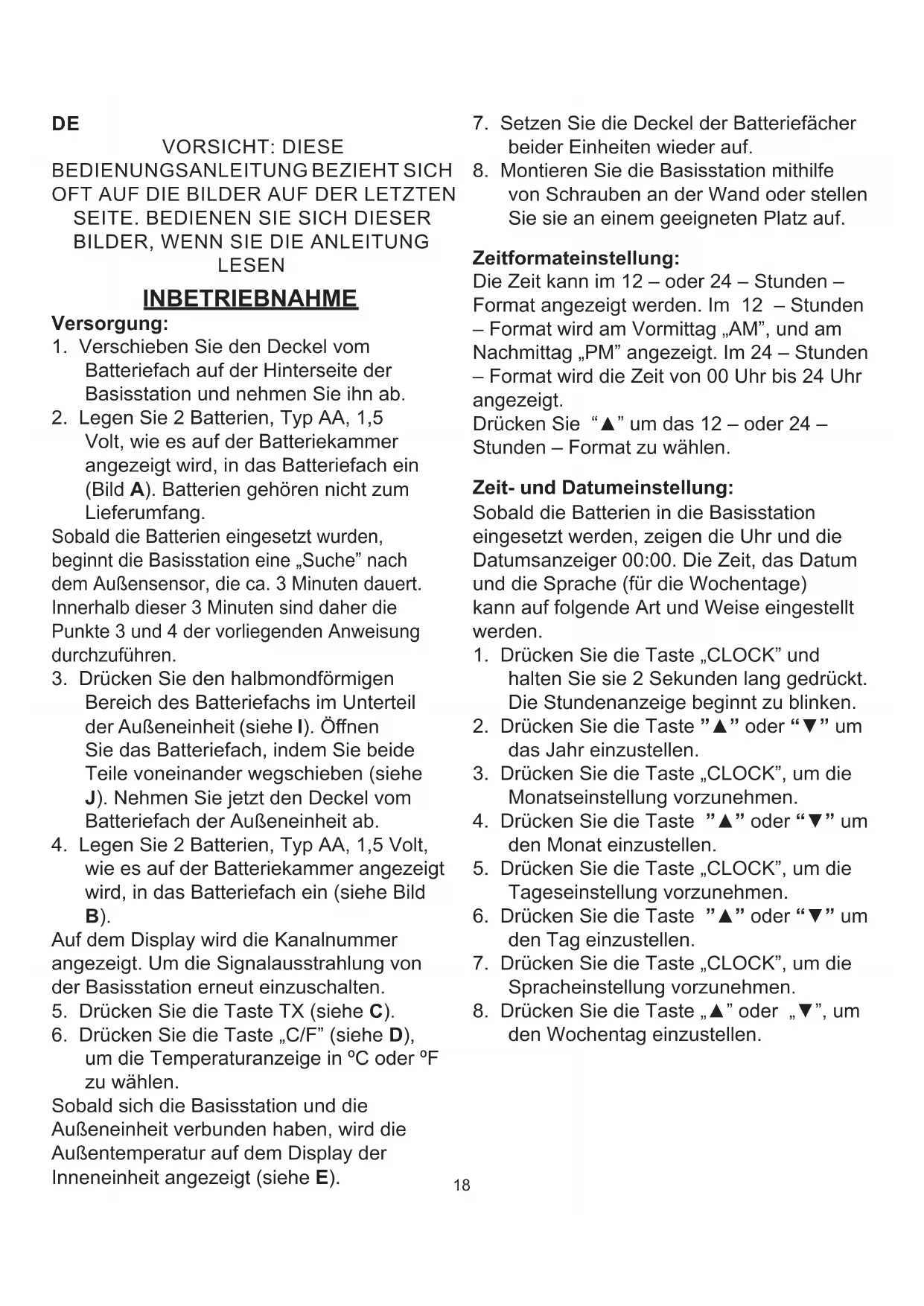

BEDIENUNGSANLEITUNG WS1150 ALECTO

BEDIENUNGSANLEITUNG BEZIEHT SICH

OFT AUF DIE BILDER AUF DER LETZTEN

SEITE. BEDIENEN SIE SICH DIESER

BILDER, WENN SIE DIE ANLEITUNG

LESEN INBETRIEBNAHME Versorgung:

1. Verschieben Sie den Deckel vom

Batteriefach auf der Hinterseite der Basisstation und nehmen Sie ihn ab.

2. Legen Sie 2 Batterien, Typ AA, 1,5

Volt, wie es auf der Batteriekammer angezeigt wird, in das Batteriefach ein (Bild A). Batterien gehören nicht zum Lieferumfang. Sobald die Batterien eingesetzt wurden, beginnt die Basisstation eine „Suche” nach dem Außensensor, die ca. 3 Minuten dauert. Innerhalb dieser 3 Minuten sind daher die Punkte 3 und 4 der vorliegenden Anweisung durchzuführen.

3. Drücken Sie den halbmondförmigen

Bereich des Batteriefachs im Unterteil der Außeneinheit (siehe I). Ö󰀨nen Sie das Batteriefach, indem Sie beide Teile voneinander wegschieben (siehe J). Nehmen Sie jetzt den Deckel vom Batteriefach der Außeneinheit ab.

4. Legen Sie 2 Batterien, Typ AA, 1,5 Volt,

wie es auf der Batteriekammer angezeigt wird, in das Batteriefach ein (siehe Bild B). Auf dem Display wird die Kanalnummer angezeigt. Um die Signalausstrahlung von der Basisstation erneut einzuschalten.

5. Drücken Sie die Taste TX (siehe C).

6. Drücken Sie die Taste „C/F” (siehe D),

um die Temperaturanzeige in ºC oder ºF zu wählen. Sobald sich die Basisstation und die Außeneinheit verbunden haben, wird die Außentemperatur auf dem Display der Inneneinheit angezeigt (siehe E).

7. Setzen Sie die Deckel der Batteriefächer

beider Einheiten wieder auf.

8. Montieren Sie die Basisstation mithilfe

von Schrauben an der Wand oder stellen Sie sie an einem geeigneten Platz auf. Zeitformateinstellung: Die Zeit kann im 12 – oder 24 – Stunden – Format angezeigt werden. Im 12 – Stunden – Format wird am Vormittag „AM”, und am Nachmittag „PM” angezeigt. Im 24 – Stunden – Format wird die Zeit von 00 Uhr bis 24 Uhr angezeigt. Drücken Sie “▲” um das 12 – oder 24 – Stunden – Format zu wählen. Zeit- und Datumeinstellung: Sobald die Batterien in die Basisstation eingesetzt werden, zeigen die Uhr und die Datumsanzeiger 00:00. Die Zeit, das Datum und die Sprache (für die Wochentage) kann auf folgende Art und Weise eingestellt werden.

1. Drücken Sie die Taste „CLOCK” und

halten Sie sie 2 Sekunden lang gedrückt. Die Stundenanzeige beginnt zu blinken.

2. Drücken Sie die Taste ”▲” oder “▼” um

das Jahr einzustellen.

3. Drücken Sie die Taste „CLOCK”, um die

Monatseinstellung vorzunehmen.

4. Drücken Sie die Taste ”▲” oder “▼” um

den Monat einzustellen.

5. Drücken Sie die Taste „CLOCK”, um die

Tageseinstellung vorzunehmen.

6. Drücken Sie die Taste ”▲” oder “▼” um

den Tag einzustellen.

7. Drücken Sie die Taste „CLOCK”, um die

Spracheinstellung vorzunehmen.

8. Drücken Sie die Taste „▲” oder „▼”, um

den Wochentag einzustellen.19 Es ist möglich, folgende Sprachen für die Anzeige der Wochentage zu wählen. NE - Niederländisch ES - Spanisch DA - Dänisch GE - Deutsch EN - Englisch IT - Italienisch FR - Französisch

9. Drücken Sie die Taste „▲” oder „▼”, um

die Sprache zu wählen.

10. Drücken Sie die Taste „CLOCK”, um die

Stundeneinstellung vorzunehmen.

11. Drücken Sie die Taste „▲” oder „▼”, um

die Stunde einzustellen.

12. Drücken Sie die Taste „CLOCK”, um die

Minuteneinstellung vorzunehmen.

13. Drücken Sie die Taste „▲” oder „▼”, um

die Minuten einzustellen.

14. Drücken Sie die Taste „CLOCK”, um die

Einstellung der Zeitzone vorzunehmen.

15. Zeitzone verfügt über keine Funktionen

und muss nicht eingestellt werden.

16. Drücken Sie die Taste „CLOCK” oder

warten Sie 8 Sekunden, um den Einstellungsbetrieb zu verlassen. In dieser Zeit blinkt das Display nicht mehr, es werden richtige Zeit- und Datumsangaben angezeigt.

• Wenn innerhalb von 8 Sekunden keine Tasten gedrückt werden, hört das Display auf zu blinken.

• Wenn die Taste „▲” oder „▼” länger als 2 Sekunden lang gedrückt gehalten werden, werden die eingestellten Werte um 8 Stellen pro Sekunde geändert. Alarmeinstellung: Dank der Alarmfunktion kann der Wecker eingestellt werden.

1. Drücken Sie die Taste „ALARM” und

halten Sie sie 2 Sekunden lang gedrückt. Die Alarmzeit auf dem Display beginnt zu blinken.

2. Drücken Sie die Taste „▲” oder „▼”, um

die Stunde einzustellen.

3. Drücken Sie die Taste „ALARM”, um die

Minuteneinstellung vorzunehmen.

4. Drücken Sie die Taste „▲” oder „▼”, um

die Minuten einzustellen.

5. Drücken Sie die Taste „ALARM”,

oder warten Sie 8 Sekunden, um den Einstellungsbetrieb zu verlassen.

6. Drücken Sie kurz die Taste „ALARM”, um

den Alarm zu aktivieren (es erscheint ein Symbol oder ihn zu deaktivieren (das Symbol erlöscht). Das Alarmsignal funktioniert auf folgende Weise:

• 30-120 Sekunden – 4 Töne pro Sekunde. Einstellung der Temperaturanzeige: Temperatur kann in ºC oder ºF angezeigt werden. Drücken Sie „▼”, um die Art und Weise der Temperaturanzeige zwischen ºC und ºF zu wählen Einstellung des Temperaturalarms: Einstellung des Alarms für hohe oder niedrige Temperatur ist nur für Außentemperatur möglich. Der Alarm ertönt dann, wenn die Temperatur den programmierten Wert über- bzw. unterschreitet. Der Alarm wird für einzelne Kanäle eingestellt.

1. Drücken Sie die Taste „ALERT” und

halten Sie sie 3 Sekunden lang gedrückt. Alarmanzeige für maximale Temperatur auf dem Display beginnt zu blinken.

2. Drücken Sie die Taste „▲” oder „▼”, um

die gewünschte, maximale Temperatur einzustellen.

3. Drücken Sie die Taste „ALERT”, um

die Einstellung minimaler Temperatur vorzunehmen.20

4. Drücken Sie die Taste „▲” oder

„▼”, um die gewünschte, minimale Temperatur einzustellen.

5. Drücken Sie die Taste „ALERT”, oder

warten Sie 8 Sekunden, um den Einstellungsbetrieb zu verlassen.

6. Drücken Sie kurz die Taste „ALERT”,

um den Alarm zu aktivieren (es erscheint ein Symbol oder um ihn zu deaktivieren (das Symbol erlöscht). Hinweise zum Standort:

• Die Basisstation soll nicht der indirekten Sonneneinstellung ausgesetzt sein oder in der Nähe von wärmeausstrahlenden Objekten (Lampen, Heizkörper, etc.) platziert werden

• Für guten Empfang des per Funk ausgestrahlten Zeitsignals soll die Basisstation nicht in der Nähe großer Metallächen oder schwerer Elektrogeräte platziert werden.

• Obwohl die Außeneinheit zum Gebrauch außerhalb der Gebäude vorgesehen ist, ist sie nicht wasserfest. Der Sensor soll auf einem Platz gestellt werden, auf dem er von Regen und Wind geschützt wird.

• Die größtmögliche Entfernung zwischen der Basisstation und dem Außensensor beträgt 50m. Batterien (Alkaline / Auadbar (Akku’s)): Es ist möglich, normale Alkaline – Batterien oder Akkus, sowohl in der Basisstation als auch in dem Außensensor zu nutzen. Akkus haben jedoch eine niedrigere Spannung und sind empndlicher wegen (niedrigen) Temperaturen deswegen können sie die Lebensdauer und die Präzision der WS- 1150 – Wetterstation beeinträchtigen. Die Akkus sind in einem getrennten Ladegerät aufzuladen. Akku Außeneinheit Weil reguläre Alkaline Batterien bei Temperaturen um oder unter 0°C eine schlechte Leistung haben, empfehlen wir die Verwendung von Standard Alkaline Batterien für die Außeneinheit nicht. Daher empfehlen wir das Einlegen von Lithium Batterien in die Inneneinheit, weil diese für die unktion innerhalb eines Temperaturbereichs von -20°C bis 60°C entwickelt wurden. Diese Batterien können Sie bei der Kundendienstabteilung von Alecto unter der Telefonnummer 073 6411 355 (Niederlande) oder 03 238 5666 (Belgien) oder im Internet www.alecto.nl bestellen. Lithium-Batterien mit einer Kapazität von 2900 mAh haben eine ebensdauer von mindestens einem Jahr. ANGEZEIGTE INFORMATIONEN Allgemeine Informationen: Aktuelle Temperatur, Luftfeuchtigkeit und Luftdruck werden nur dann richtig angezeigt, wenn sowohl die Basisstation als auch der Außensensor einige Stunden lang aktiv waren und ihr Standort nicht verändert wurde Wetter- und Luftdruckprognosen werden erst nach 24 Stunden nach der richtigen Programmierung angezeigt.21 Anzeige in ºC und ºF Außentemperatur Sendeanzeige Batteriestand Kanaleinstellung

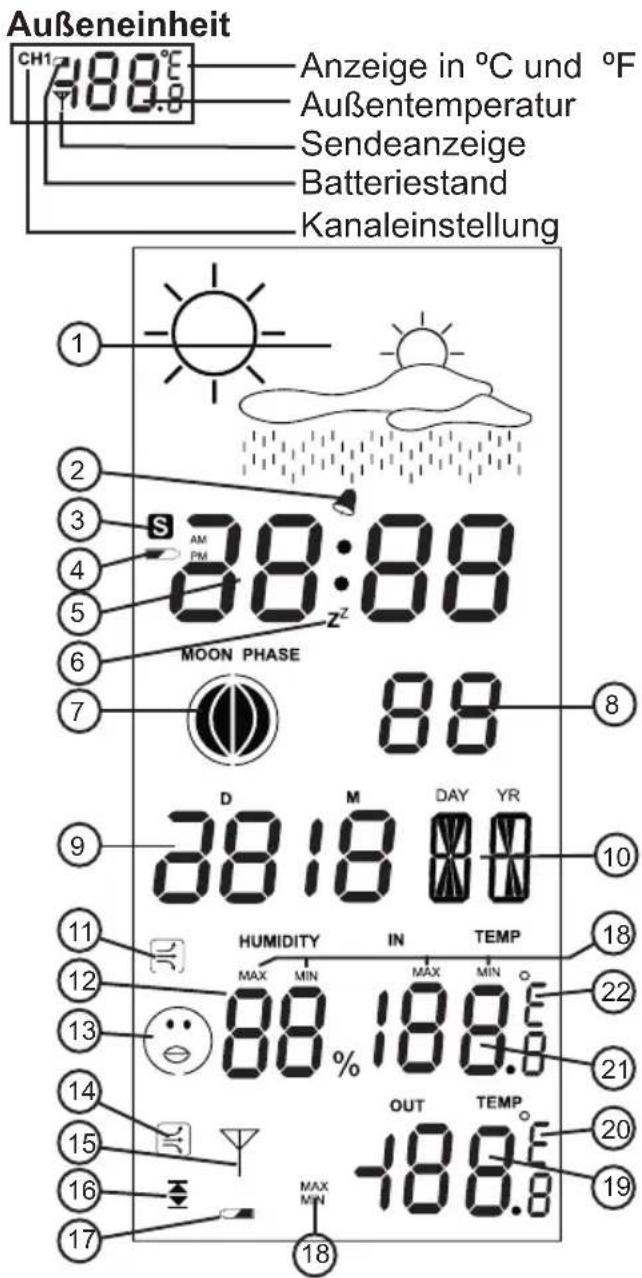

LCD-Anzeige Überblick

1. Wetterprognose, (symbolisch)

2. Weckalarm, ein- oder ausgeschaltet

6. Snooze – Funktion aktiv

12. Innenluftfeuchtigkeit

14. Außentemperaturtendenz

15. Symbol für Signalempfang

16. Temperaturalarm hoch / niedrig

17. Batterie Außeneinheit

18. Verlauf gemessener Höchst- und

20. Anzeige ºC und ºF

22. Anzeige ºC und ºF

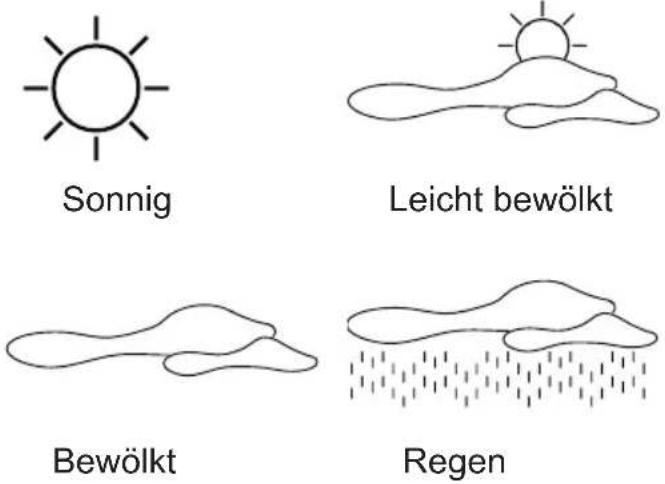

BEDIENUNG Wetterprognose: Wetterprognose wird mithilfe von Symbolen dargestellt. Diese Prognose entsteht dank Messungen der Luftdruckveränderungen. Auf solche Art und Weise ist es möglich, die 70 - 75% Sicherheit der Prognose zu erreichen. Die Anwendung der Klimaanlage oder Änderungen der Innenklimaverhältnisse können die Wetterprognose beeinussen. Die Anzeige für Wetterprognose kann 4 Kombinationen von Symbolen anzeigen

Sonnig Leicht bewölkt Bewölkt Regen Alarm (Wecker): Sehen Sie den Punkt „Alarmeinstellungen”. Drücken Sie die Taste „ALARM”, um ihn zu aktivieren. Wenn ein Alarmsignal ertönt, können Sie beliebige Tasten drücken, um ihn auszuschalten. Die Alarmfunktion ist ständig aktiv, das Signal ertönt wieder nach weiteren 24 Stunden. Außeneinheit22 Snooze - Funktion: Wenn Sie nach dem Ertönen des Alarmsignals die Funktion Snooze anwenden, indem Sie den Untersatz oder die „SNOOZE” – Taste drücken, wird der Alarm ausgeschaltet, auf dem Display erscheint das Symbol das zusammen mit dem Symbol zu blinken anfängt. Nach 5 Minuten ertönt das Alarmsignal wieder. Drücken Sie die Taste „SNOOZE” oder den Untersatz von WS-1150, um die Snooze – Funktion zu aktivieren, oder drücken Sie beliebige Tasten, um ihn auszuschalten. Mondphasen: Die Mondphase informiert über die sichtbare Form des Mondes (bei wolkenlosem Wetter). Diese Funktion ist von der Datumeinstellung abhängig. Innentemperatur: Die Innentemperatur wird alle 12 Sekunden gemessen. Das Symbol der Temperaturtendenz zeigt an, ob die Temperatur steigt, konstant bleibtoder sinkt, dies erfolgt auf folgende Weise. Wenn die Temperaturänderung geringer als 1ºC pro Stunde ist, wird angezeigt. Wenn die Temperatur um mehr als 1ºC innerhalb einer Stunde steigt, wird angezeigt. Wenn die Temperatur um mehr als 1ºC innerhalb einer Stunde sinkt, wird angezeigt. Bereich der Temperaturmessung erstreckt sich von 0ºC bis+50ºC, ±1ºC Luftfeuchtigkeit Innen: Die Luftfeuchtigkeit wird alle 12 Sekunden gemessen. Auf dem Display wird die Luftfeuchtigkeit in % angezeigt. Das Komfort – Symbol informiert, ob das Klima im Innenraum günstig ist. Wenn die Luftfeuchtigkeit niedriger als 40% ist, wird : angezeigt Wenn die Innentemperatur sich im Bereich 20°C~28°C, und die Luftfeuchtigkeit sich im Bereich von 40%~70% bendet, wird : angezeigt. Wenn die Luftfeuchtigkeit sich im Bereich von 40%~70% bendet, und die Temperatur den Bereich 20°C~28°C übertri󰀨t, ist kein Symbol zu sehen. Wenn die Luftfeuchtigkeit höher als 70% ist, wird: angezeigt. Speicher: Mittels Taste „MEM” können die Maximal- und Minimalwerte folgender Parameter angezeigt werden:

23. Drücken Sie die Taste „MEM”.

24. An der Information zur

Innentemperatur, Luftfeuchtigkeit, und Außentemperatur wird das Symbol „MAX” angezeigt. Der angezeigte Wert ist der Maximalwert.

25. Drücken Sie die Taste „MEM”.

26. An der Information zur

Innentemperatur, Luftfeuchtigkeit, und Außentemperatur wird das Symbol „MIN” angezeigt. Der angezeigte Wert ist der Minimalwert.

27. Drücken Sie die Taste „MEM oder

warten Sie 8 Sekunden lang, um den Speicherbereich zu verlassen.23 Löschen des Datenspeichers: Es ist möglich, die Maximalwerte und Minimalwerte zu löschen.

1. Drükcen Sie die Taste „MEM” und

halten Sie Sie 2 Sekunden lang gedrückt, bis ein Signalton zu hören ist.. Die Maximalwerte und Minimalwerte werden gelöscht. Außentemperaturalarm: Sehen Sie „Einstellung des Temperaturalarms” in dem Kapitel „Inbetriebnahme”, um den Alarmwert einzustellen. Aktivierung / Deaktivierung des Alarms:

1. druk toets “ALERT” om het alarm te 1.

Drücken Sie die Taste „ALERT”, um den Alarm zu aktivieren (es erscheint ein Symbol

2. 2. Drücken Sie die Taste „ALERT”, um

den Alarm zu deaktivieren (das Symbol erlöscht) Wenn der Alarm eingeschaltet ist und die Temperaturgrenze über- bzw. unterschreitet wird, ertönt ein Alarmsignal für 5 Sekunden lang. Die Außentemperaturanzeige beginnt zu blinken. Der Alarm wird jede Minute wiederholt. Der Alarm wird wiederholt, bis die Temperatur wieder den programmierten Grenzbereich erreicht. Es ist auch möglich, den Alarm auszuschalten. BATTERIEWECHSEL Basisstation: Beim Batteriewechsel in der Basisstation werden alle Speicherdaten und Einstellungen gelöscht. Außeneinheit: Wenn Sie die Batterien aus der Außenstationen wechseln, muss sie wieder an die Basisstation angemeldet werden. Dazu folgen Sie die Anweisungen, die in dem Kapitel „Inbetriebnahme“ aufgeführt sind.24 Reset / Systemfehler / Zurücksetzen des Systems Wenn WS-1150 Ausfallsymptome aufweist oder Sie den Einblick in die Einstellungen verloren haben, empehlt sich, das Reset sowohl der Basisstation, als auch der Außeneinheit durchzuführen.

1. Nehmen Sie die Batterien aus der

Basisstation und der Außeneinheit heraus.

2. Nach mindestens 10 Sekunden Wartezeit

legen Sie die Batterien wieder ein.

3. Dann folgen Sie den Anweisungen, die in

dem Kapitel „Inbetriebnahme“ vorgestellt sind. Nach wenigen Sekunden sollen sich die Basisstation und die Außeneinheit wieder nden und WS-1150 wird wieder betriebsbereit. In seltenen Fällen, kann es passieren, dass die Übertragung nicht mehr einwandfrei passiert, bzw. eine Störung auftritt. Kontaktieren Sie dann den Alecto- Servicedienst:www.alecto.nl. Oder schicken Verbrauchsmaterialien / Ersatzteilen Sie können einfach und schnell Batterien sowie Ersatzteile bestellen. bei Alecto. UMWELTSCHUTZ Werfen Sie das verbrauchte Produkt nicht in Ihren Hausmüll, sondern geben Sie es zum Sondermüll für elektronische und elektrische Geräte zum Recycling ab. Bitte werfen Sie auch verbrauchte Batterien nicht in den Hausmüll.Entsorgen Sie diesebei einer lokalen Sammelstelle in Ihrer Gemeinde oder legen Sie sie in dazu vorgesehene und gekennzeichnete Container.25 SPEZIFIKATIONEN Inneneinheit: Anzeige der Innentemperatur: 0°C ~ +50°C (32°F ~ +122°F) Genauigkeit: 1°C (1.8°F) Anzeige der Luftfeuchtigkeit: 20% ~ 95% relativer Feuchtigkeit Auösung: 1% Genauigkeit: 10% Stromversorgung: 2x Alkaline - Batterie 1.5V Typ AAA Außeneinheit: Anzeige Außentemperatur: -50°C ~ +70°C (-58°F ~ 158°F) Genauigkeit: 1°C (1.8°F) Stromversorgung: 2x Alkaline - Batterie 1.5V Typ AA Sendefrequenz: 433,88MHz Power: -13,6 dBm Funkübertragung: Bis 50 Meter ÜBEREINSTIMMUNGSERKLÄRUN Hiermit erklärt Commaxx, dass der Funkanlagentyp Alecto WS-1150 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http:// DOC.hesdo.com/WS-1150-DOC.pdf GARANTIESCHEIN Auf das Gerät Alecto WS-1150 gibt es eine Garantie von 24 MONATEN ab dem Kaufdatum. Während dieser Zeit garantieren wir die kostenlose Reparatur von Störungen wegen Material- und Konstruktionsfehlern nach bindender Beurteilung des Importeurs. VORGEHENSWEISE: Bei Feststellung einer Störung suchen Sie zuerst Rat in der Bedienungsanleitung oder auf der Seite von Alecto. Wenn Sie keine konkrete Lösung nden, ziehen Sie den Lieferanten mit klarer Problembeschreibung hinzu. Der Verkäufer nimmt das Gerät zusammen mit vorliegendem Garantieschein und dem Kaufbeleg auf und leitet das Gerät zur umgehenden Reparatur oder zum kostenlosen Versand an den Importeur weiter. ERLOSCHEN DER GARANTIE: Bei nicht bestimmungsgemäßer Nutzung, falschem Anschluss, Nutzung von anderen als Originalteilen und –zubehör, Vernachlässigung und Beschädigungen wegen Feuer, Hochwasser, Blitzeinschlag und Naturkatastrophen; bei vorgenommenen Änderungen durch nicht befugte Personen und/oder Reparaturen durch Dritte; bei nicht ordnungsgemäßem Transport des Geräts ohne angemessene Verpackung und fehlendem Garantieschein und Kaufbeleg erlöscht die Garantie. Der Hersteller übernimmt keine Haftung für irgendwelche mittelbare oder unmittelbare Schäden, die sich aus der Nutzung des Geräts ergeben können.26
