GEBRUIKSAANWIJZING WS1150 ALECTO

GEBRUIKSAANWIJZING MODE D' EMPLOI BEDIENUNGSANLEITUNG USER GUIDE BRUKERVEILEDNING BRUKSANVISNING KÄYTTÄJÄN OPAS BRUGERVEJLEDNING

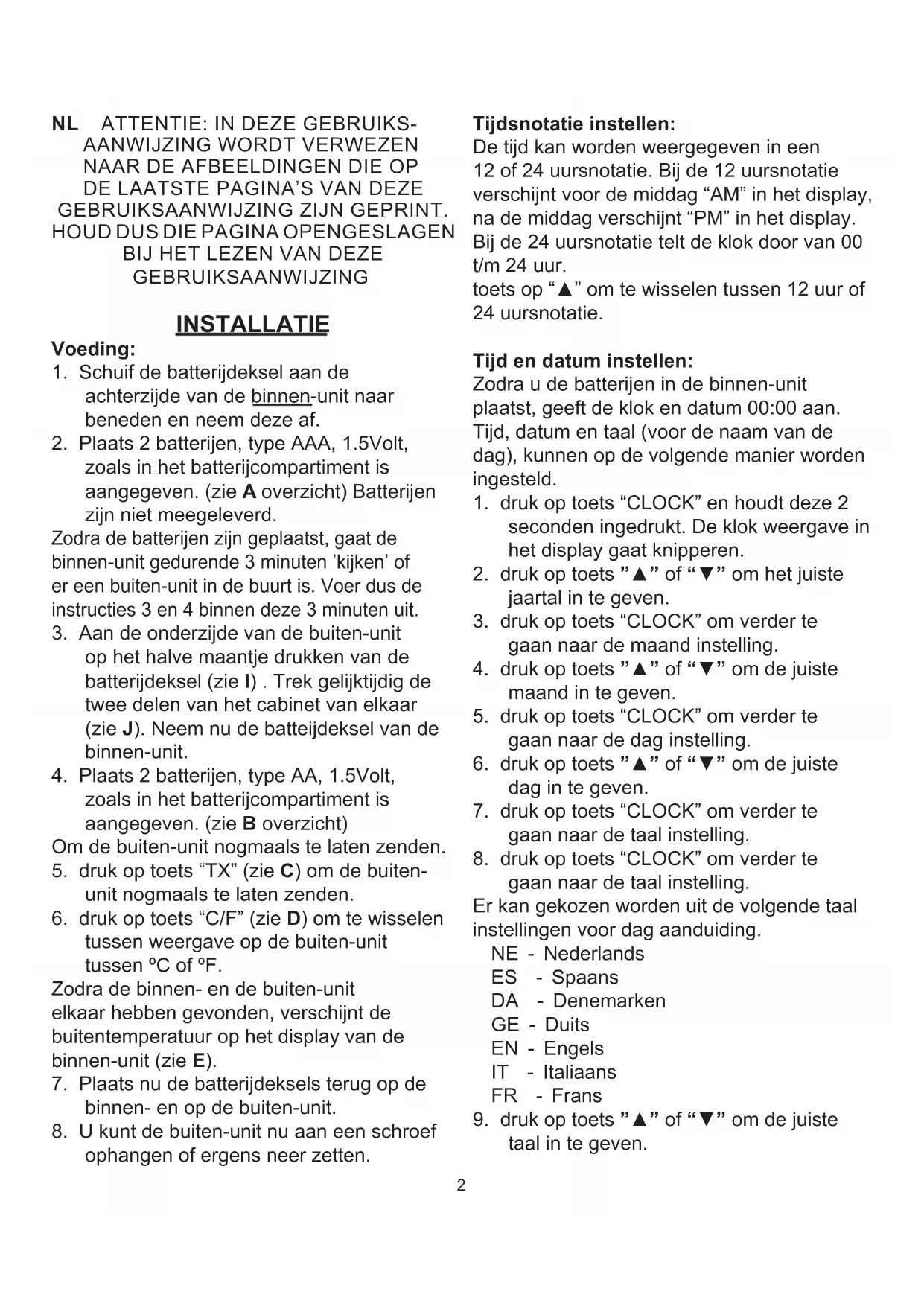

NL ATTENTIE: IN DEZE GEBRUIKS- AANWIJZING WORDT VERWEZEN NAAR DE AFBEELDINGEN DIE OP DE LAATSTE PAGINA'S VAN DEZE GEBRUIKSAANWIJZING ZIJN GEPRINT. HOUD DUS DIE PAGINA OPENGESLAGEN BIJ HET LEZEN VAN DEZE GEBRUIKSAANWIJZING

INSTALLATIE

Voeding:

1. Schuif de batterijdeksel aan de achterzijde van de binnen-unit naar beneden en neem deze af.
2. Plaats 2 batterijen, type AAA, 1.5Volt, zoals in het batterijcompartiment is aangegeven. (zie A overzicht) Batterijen zijn niet meegeleverd.

Zodra de batterijen zijn geplaatst, gaat de binnen-unit gedurende 3 minuten 'kijken' of er een buiten-unit in de buurt is. Voer dus de instructies 3 en 4 binnen deze 3 minuten uit.

1. Aan de onderzijde van de buiten-unit op het halve maantje drukken van de batterijdeksel (zie I). Trek gelijktijdig de twee delen van het cabinet van elkaar (zie J). Neem nu de batteijdeksel van de binnen-unit.

2. Plaats 2 batterijen, type AA, 1.5Volt, zoals in het batterijcompartiment is aangegeven. (zie B overzicht)

Om de buiten-unit nogmaals te laten zenden.

1. druk op toets "TX" (zie C) om de buiten-unit nogmaals te laten zenden.

2. druk op toets "C/F" (zie D) om te wisselen tussen weergave op de buiten-unit tussen °C of °F.

Zodra de binnen- en de buiten-unit elkaar hebben gevonden, verschijnt de buitentemperatuur op het display van de binnen-unit (zie E).

1. Plaats nu de batterijdeksels terug op de binnen- en op de buiten-unit.

2. U kunt de buiten-unit nu aan een schroef ophangen of ergens neer zetten.

Tijdsnotatie instellen:

De tijd kan worden weergegeven in een 12 of 24 uursnotatie. Bij de 12 uursnotatie verschijnt voor de middag "AM" in het display, na de middag verschijnt "PM" in het display. Bij de 24 uursnotatie telt de klok door van 00 t/m 24 uur. toets op "▲" om te wisselen tussen 12 uur of 24 uursnotatie.

Tijd en datum instellen:

Zodra u de batterijen in de binnen-unit plaatst, geeft de klok en datum 00:00 aan. Tijd, datum en taal (voor de naam van de dag), kunnen op de volgende manier worden ingesteld.

1. druk op toets "CLOCK" en houdt deze 2 seconden ingedrukt. De klok weergave in het display gaat knipperen.
2. druk op toets "▲" of "▼" om het juiste jaartal in te geven.
3. druk op toets "CLOCK" om verder te gaan naar de maand instelling.
4. druk op toets "▲" of "▼" om de juiste maand in te geven.
5. druk op toets "CLOCK" om verder te gaan naar de dag instelling.
6. druk op toets "▲" of "▼" om de juiste dag in te geven.
7. druk op toets "CLOCK" om verder te gaan naar de taal instelling.

8. druk op toets "CLOCK" om verder te gaan naar de taal instelling.
   Er kan gekozen worden uit de volgende taal instellingen voor dag aanduiding.
   NE - Nederlands
   ES - Spaans
   DA - Denemarken
   GE - Duits
   EN - Engels
   IT - Italiaans
   FR - Frans

9. druk op toets "▲" of "▼" om de juiste taal in te geven.

10. druk op toets "CLOCK" om verder te gaan naar de uren instelling.

11. druk op toets "▲" of "▼" om de juiste uren in te geven.
12. druk op toets "CLOCK" om verder te gaan naar de minuten instelling.
13. druk op toets "▲" of "▼" om de juiste minuten in te geven.
14. druk op toets "CLOCK" om verder te gaan naar de tijdzone instelling.
15. de tijdzone heeft geen functie en hoeft verder niet te worden ingesteld.
16. druk op toets "CLOCK" om uit de programma modus te gaan of wacht 8 seconde.

Het display knippert niet meer en geeft de tijd en datum juist weer.

• Als er 8 seconden geen toets is ingedrukt stopt het display ook met knipperen.
• Wordt de toets "▲" of "▼" langer dan 2 seconden ingedrukt dan wordt de waarde die knippert met 8 stapjes per seconden gewijzigd.

Alarm instellen:

Met de functie alarm kan een wektijd worden ingegeven

1. druk op toets "ALARM" en houdt deze 2 seconden ingedrukt. De alarm weergave in het display gaat knipperen.
2. druk op toets "▲" of "▼" om de juiste uren in te geven.
3. druk op toets "ALARM" om verder te gaan naar de minuten instelling.
4. druk op toets "▲" of "▼" om de juiste minuten in te geven.
5. druk op toets "ALARM" om uit de programma modus te gaan of wacht 8 seconden.
6. druk kort op toets "ALARM" om het alarm te activeren (icoon ◆verschijnt) of te deactiveren (icoon ◆verdwijnt).

De alarm buzzer werkt als volgt:

Temperatuur notatie instellen:

De temperatuur kan worden weergegeven in °C of °F. Toets “▼” om te wisselen tussen °C of °F.

Temperatuur alert instellen:

Alleen voor de buitentemperatuur is het mogelijk om een hoog en laag niveau temperatuur alarm in te stellen. Op het moment dat de buitentemperatuur boven of onder dit niveau komt zal een alarm worden gegeven. Dit alert dient per kanaal te worden ingegeven.

1. druk op toets "ALERT" en houdt deze 2 seconden ingedrukt. De alert maximaal weergave in het display gaat knipperen.
2. druk op toets "▲" of "▼" om de juiste maximale temperatuur in te geven.
3. druk op toets "ALERT" om verder te gaan naar de minimale temperatuur instelling.
4. druk op toets "▲" of "▼" om de juiste minimale temperatuur in te geven.
5. druk op toets "ALERT" om uit de programma modus te gaan of wacht 8 seconden.
6. druk kort op toets "ALERT" om het alarm te activeren (icoon ◆ verschijnt) of te deactiveren (icoon ◆ verdwijnt).

Plaatsingstips:

• De binnen-unit niet in direct zonlicht plaatsen en verwijderd houden van warmte uitstralende objecten. (lampen, verwarmingen, e.d.)
• Voor een goede ontvangst van de radio gestuurde signalen, de binnen-unit niet naast grote metalen oppervlakken of zware elektrische apparaten plaatsen
• De buiten-unit is weliswaar geschikt voor plaatsing buiten maar is niet water dicht. Plaats deze unit dus op een voor regen en wind beschutte plaats.
• De afstand tussen binnen- en buiten-unit mag niet meer dan 50 meter bedragen.

Oplaadbare batterijen:

Naar wens kunt u normale (alkaline) of oplaadbare batterijen plaatsen in zowel de binnen- als in de buiten-unit. Oplaadbare batterijen hebben echter een lagere spanning waardoor de levensduur en de nauwkeurigheid van de WS-1150 afneemt. Oplaadbare batterijen dienen in een externe lader opgeladen te worden.

Batterijen buitenunit:

Omdat normale Alkaline batterijen niet of slecht presteren bij temperaturen van rond of onder 0°C, is het toepassen van standaard Alkaline batterijen in de buiten-unit niet aan te bevelen. Voor de buiten-unit adviseren wij dan ook om Lithium batterijen te plaatsen die ontwikkeld zijn om te functioneren bij een temperatuurbereik van -20°C tot 60°C. Deze batterijen zijn leverbaar via de serviceafdeling van Alecto op telefoonnummer 073 6411 355 (Nederland) of 03 238 5666 (België) of via internet www.alecto.nl De batterij levensduur bij Lithium batterijen met een capaciteit van 2900mAh bedraagt ruim een jaar.

WEERGAVEN

Algemeen:

De actuele temperatuur, luchtvochtigheid en luchtdruk worden pas correct weergegeven nadat zowel de binnen- als de buiten-unit gedurende enkele uren hebben aangestaan en niet zijn verplaatst.

De weersvoorspelling en de luchtdruk worden pas na ruim 24 uur correct weergegeven.

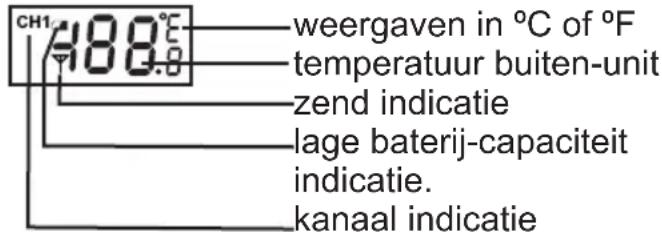

Buiten-unit

CH1 488.0 weergaven in °C of °F temperatuur buiten-unit zend indicatie lage baterij-capaciteit indicatie. kanaal indicatie

(alleen kanaal 1 is beschikbaar)

1 2 3 4 5 6 7 S AM PM 88:88 z MOON PHASE 88 D M DAY YR 9 88:18 10 11 HUMIDITY IN TEMP 12 MAX MIN MAX MIN 13 88% 188.0 14 OUT TEMP 15 18 MAX MIN 16 18 MAX MIN 17 18 MAX MIN

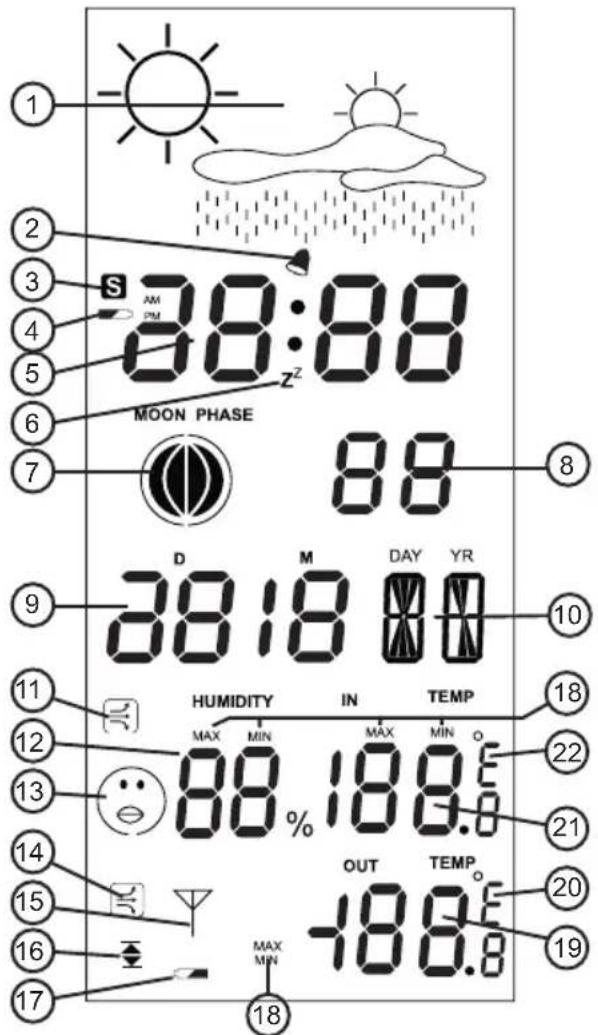

Display overzicht:

1. weersvoorspelling door middel van icoontjes.

2. alarm wekker functie aan of uit.

3. geen functie

4. lage batterijindicatie binnen-unit

5. tijdsweergave

6. snooze functie geactiveerd

7. maanstand indicatie

8. seconden weergave

9. datum weergave

10. weergave van dagnaam

11. temperatuur verloop icoon binnen

12. luchtvochtigheid binnen

13. comfort icoon

14. temperatuur verloop icoon buiten

15. ontvangst icoon

16. hoge en lage temperatuur alert

17. lage batterijindicatie buitenunit

18. minimale of maximale weergave geschiedenis

19. temperatuur buiten-unit

20. weergaven in °C of °F
21. temperatuur binnen
22. weergaven in °C of °F

BEDIENING

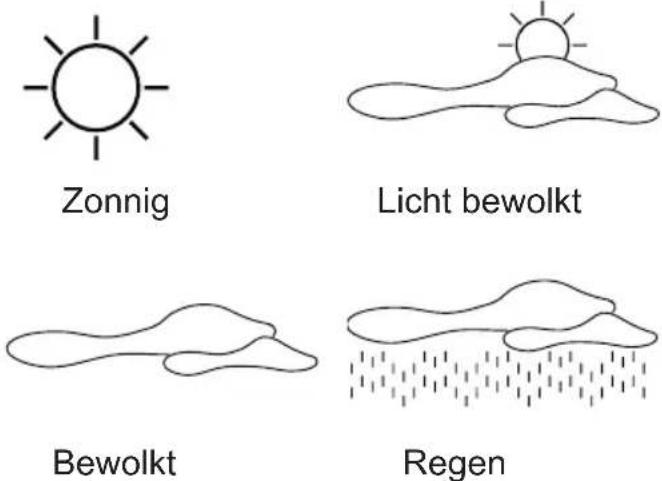

Weersvoorspelling:

Door middel van icoontjes wordt een weersvoorspelling aangegeven. Deze weersvoorspelling komt tot stand door de verandering van de luchtdruk. Hiermee kan een weersvoorspelling met een betrouwbaarheid van 70 tot 75% worden gehaald. Het gebruik van airco's of aanpassingen van het binnenklimaat kan de weersvoorspelling beïnvloeden.

De indicatie van de weersvoorspelling kent 4 icoon combinaties:

Alarm (wekker):

Zie installatie voor het instellen van de wekker.

druk op toets "ALARM" om het alarm te activeren. Op het moment dat de wekker afgaat kunt u op een willekeurige toets drukken om het alarm af te zetten. De alarm functie blijft geactiveerd en zal na 24 uur weer starten.

Snooze functie:

Als het alarm afgaat en u maakt gebruik van de snooze functie door op de voet te drukken of de toets "SNOOZE" in te drukken stopt het alarm en het icoon z^z verschijnt in het display, en gaat samen met het alarm icoon knipperen. Na 5 minuten gaat het alarm nogmaals af. Druk op toets "SNOOZE" of de voet van de WS-1150 om de snooze functie nogmaals te activeren of druk op een andere willekeurige toets om het alarm uit te zetten.

Maanstand:

De maanstand geeft aan hoeveel er van de maan te zien is (bij onbewolkt weer). Deze weergave is afhankelijk van de datum instelling.

Binnentemperatuur:

De binnentemperatuur wordt om de 12 seconden gemeten. Het temperatuur verloop icoon zal op de volgende wijze aangeven of de temperatuur hoger, gelijk of lager wordt aangegeven.

Als de temperatuurswijziging kleiner is dan 1°C binnen een uur, verschijnt →

Als de temperatuurswijzing hoger is dan 1°C binnen een uur, verschijnt [→]

Als de temperatuurswijzing lager is dan 1°C binnen een uur, verschijnt

Meetbereik is van 0°C tot +50°C ±1°C

Luchtvochtigheid binnen:

De luchtvochtigheid wordt om de 12 seconden gemeten. Het percentage van de luchtvochtigheid wordt weergegeven in het display. Het comfort icoon geeft aan of het binnen klimaat aangenaam is.

Wanneer de luchtvochtigheid lager is dan 40% verschijnt: 😊

Wanneer de binnentemperatuur tussen 20°C\~28°C en de luchtvochtigheid tussen 40%\~70% is verschijnt: 😊

Er verschijnt geen icoon als de luchtvochtigheid tussen 40%\~70% is, maar de binnentemperatuur valt buiten de waarde 20°C\~28°C.

Als de luchtvochtigheid boven 70% is verschijnt: 😊

Geheugen:

Met de "MEM" toets kan de maximale en minimale gemeten waarde van de volgende items worden weergegeven.

• binnentemperatuur
- luchtvochtigheid
- buitentemperatuur

1. druk op toets "MEM".
2. bij de weergaven van de binnentemperatuur, luchtvochtigheid en buitentemperatuur verschijnt de tekst "MAX". De getoonde waarde geeft de maximaal gemeten waarde.
3. druk op toets "MEM".
4. bij de weergaven van de binnentemperatuur, luchtvochtigheid en buitentemperatuur verschijnt de tekst "MIN". De getoonde waarde geeft de minimaal gemeten waarde.
5. druk op toets "MEM" om deze modus te verlaten of wacht 8 seconden.

Resetten geheugen:

Het is mogelijk om de maximale en minimale waarde te wissen.

1. druk op toets "MEM" en houdt deze minimaal 2 seconden ingedrukt totdat een piepje hoorbaar is.

Maximaal en minimaal geheugens zijn gewist.

Alert buitentemperatuur:

Zie Temperatuur alert instellen bij hoofdstuk installeren om de alert waarde in te stellen.

alarm activeren/deactiveren:

1. druk toets "ALERT" om het alarm te activeren. (verschijnt in het display)

2. druk toets "ALERT" nogmaals om het alarm te deactiveren. (het icoon verdwijnt)

Als het alarm is geactiveerd en een boven- of onder temperatuur grens wordt overschreden zal er 5 seconden een alert signaal klinken. De buitentemperatuur zal knipperen. Elke minuut wordt dit alarm signaal herhaald. Dit gaat door totdat de temperatuur terugvalt binnen de grenzen.

Het is ook mogelijk om het alert te deactiveren.

VERVANGEN BATTERIJEN

Binnen-unit:

Nadat de batterijen in de binnen-unit zijn vervangen, zijn alle geheugens en instellingen gewist.

Buiten-unit:

Nadat de batterijen in de buiten-unit zijn vervangen, dient u deze opnieuw aan de binnen-unit aan te melden.

Volg hiertoe de instructies zoals beschreven bij het hoofdstuk 'Installatie'.

RESET / SYSTEEM STORING

Indien u het overzicht tot de instellingen kwijt bent of doordat de WS-1150 een mogelijke storing vertoont, kan het raadzaam zijn de binnen- en de buiten-unit te resetten.

1. Verwijder de batterijen van de binnen- en buiten-unit.
2. Plaats de batterijen na minimaal 10 seconden gewacht te hebben terug.
3. Volg de aanmeld procedure als beschreven in de paragraaf "Installatie".
   Na enkele seconden zullen de binnen- en de buiten-unit elkaar weer hebben gevonden en is de WS-1150 weer gebruiksgereed.

Is hiermee de storing nog niet verholpen, neem dan contact op met de Alecto servicedienst via www.alecto.nl

SPECIFICATIES

Binnen-unit:

meetbereik binnentemperatuur:

$$ 0 ^ {\circ} \mathrm{C} \sim + 5 0 ^ {\circ} \mathrm{C} (3 2 ^ {\circ} \mathrm{F} \sim + 1 2 2 ^ {\circ} \mathrm{F}) $$

$$ \text { resolutie: } 1 ^ {\circ} \mathrm{C} (1. 8 ^ {\circ} \mathrm{F}) $$

meetbereik luchtvochtigheid:

$$ 20\% \sim 95 \% \text{relatieve vochtigheid} $$

$$ \text{resolutie:} 1 \% $$

$$ \text { nauwkeurigheid: } 10 \% $$

Voeding:

2x 1,5V batterij, formaat AAA, alkaline

Buiten-unit:

meetbereik buitentemperatuur:

$$ - 5 0 ^ {\circ} \mathrm{C} \sim + 7 0 ^ {\circ} \mathrm{C} (- 5 8 ^ {\circ} \mathrm{F} \sim 1 5 8 ^ {\circ} \mathrm{F}) $$

$$ \text { resolutie: } 1 ^ {\circ} \mathrm{C} (1. 8 ^ {\circ} \mathrm{F}) $$

Voeding:

2x 1,5V batterij, formaat AA, alkaline

Zendfrequentie:

433,88MHz

Zend power:

-13,6 dBm

Bereik:

tot 50meter

MILIEU

Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recycling van elektrische en elektronische apparatuur.

Uitgewerkte batterijen niet weggooien maar inleveren bij uw plaatselijk depot voor Klein Chemisch Afval (KCA).

VERKLARING VAN CONFORMITEIT

Hierbij verklaar ik, Commaxx, dat het type radioapparatuur Alecto WS-1150 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://DOC.hesdo.com/WS-1150-DOC.pdf

GARANTIEBEWIJS

Op de Alecto WS-1150 heeft u een garantie van 24 MAANDEN na aankoopdatum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst de gebruiksaanwijzing. Geeft deze hieromtrent geen uitsluitsel, raadpleeg dan uw dealer met een duidelijke klachtomschrijving. Deze zal het apparaat tezamen met dit garantiebewijs en de gedateerde aankoopbon innemen en voor spoedige reparatie, resp. franco verzending naar de importeur zorg dragen.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon. Aansluitsnoeren en stekkers vallen niet onder de garantie.

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.

FR

ATTENTION : DANS CE MODE D'EMPLOI IL EST REFERE A LA DERNIER PAGE IMPRIMEE DE CE MODE D'EMPLOI. TENEZ CETTE PAGE OUVERTE LORS DE LA LECTURE DE CE MODE D'EMPLOI.

INSTALLATION

Alimentation :
